MANUALE UTENTE AG26-1 Vevor

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte l istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni.

INSTRUCTIONS

ATTENZIONE LEGGERE TUTTE LE AVVERTENZE DI SICUREZZA E TUTTE LE ISTRUZIONI.

Prima dell'uso, leggere attentamente questo foglio di istruzioni, le linee guida sia per l'utensile che per l'accessorio di molatura, nonché tutte etichette apposte sulla copertura, sull'utensile e sull'accessorio di molatu. La mancata osservanza delle avvertenze e delle istruzioni fornite potre causare gravi lesioni. Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

• Utilizzare la protezione adatta per l'utensile elettrico. La protezione d'adattarsi correttamente all'utensile. L'inserto sul collare dell'utensile deve adattarsi alle creste sul collare della protezione.
• Utilizzare solo mole diamantate da 4 "/5" con la protezione da 4 "Un accessorio di tipo o dimensione non corretti può causare lesioni personali o danneggiare la copertura o l'utensile.

SYMBOLOGY

ATTENZIONE: non modificare mai gli elettroutensili o qualsiasi loi parte, poiché potrebbero verificarsi danni o lesioni personali.

INTRODUCTION

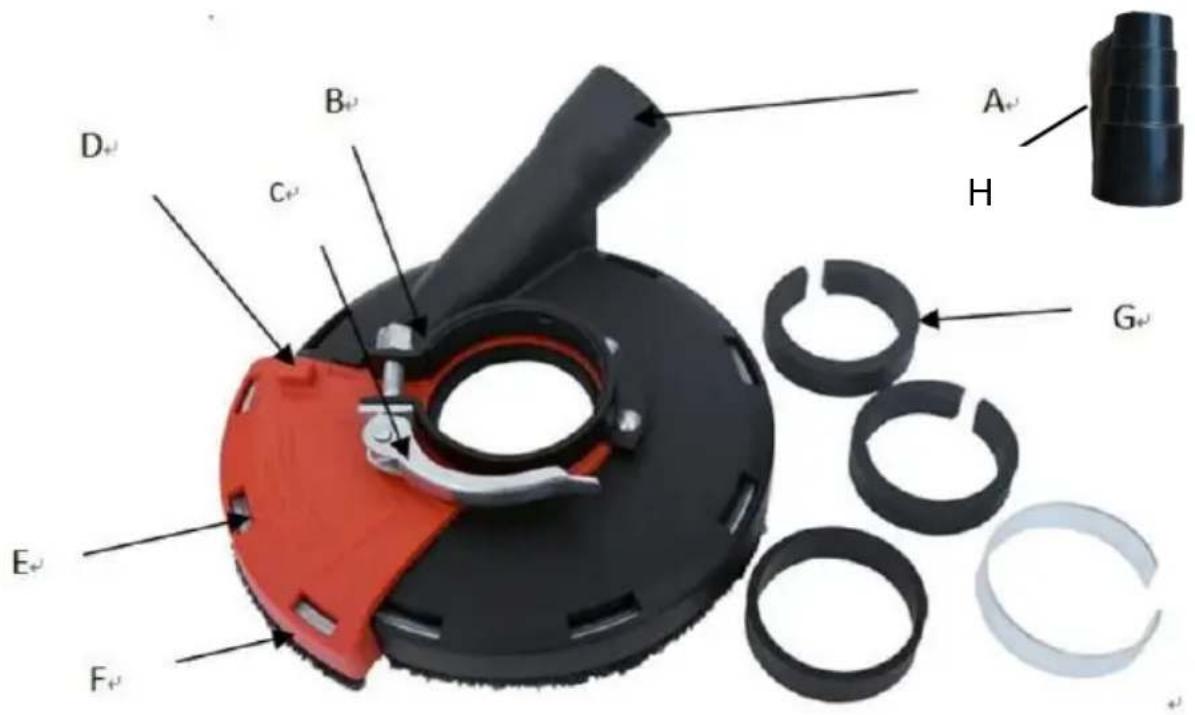

D+ B+ C+ A+ H G+ E+ F+

(Fig.1)

A: Porta antipolvere B: Vite di regolazione del morsetto

Intelligente D: Linguetta per porta con bordo

E: Foro di rimozione della gonna della spazzola F: Gonna spazzola sostituibile

G: Rondella di serraggio H: Adattatore universale per tubo flessibile dell'aspirapolvere

* Nota: la quantità e le specifiche della rondella di serraggio vari seconda del modello.

Modello	Numeri	Spessore
AG26/AG26-1	6 PZ	Spessore: 1,5 mm / 3 mm / 3,6 mm / 4,4 mm / 5,5 mm

La tua protezione per la molatura superficiale del calcestruzzo è stata progettata meticolosamente per un'efficiente rimozione della polvere

durante varie applicazioni, tra cui la molatura, il livellamento e la luci delle superfici in calcestruzzo. Elimina efficacemente la polvere durante rimozione di vernice superficiale, epossidica e colla. Utilizzando la smerigliatrice, la mola diamantata e l'aspiratore per la polvere appropri questa protezione può ridurre significativamente sia la polvere statica da quella in sospensione. Senza l'uso di questa protezione per la molatu superficiale, tale polvere potrebbe altrimenti contaminare l'ambiente di lavoro o presentare rischi per la salute maggiori per l'operatore e le persone nelle vicinanze. È fondamentale che questa smerigliatrice per superfici in calcestruzzo venga sempre utilizzata insieme a un aspirato per la polvere specificamente progettato per la rimozione della polvere calcestruzzo.

NON utilizzare in condizioni di bagnato o in presenza di liquidi o gas infiammabili. La protezione per la molatura superficiale è uno strumente professionale.

NON permettere ai bambini di entrare in contatto con l'utensile. La supervisione è obbligatoria quando operatori inesperti utilizzano questo utensile.

ASSEMBLY

ATTENZIONE per ridurre il rischio di lesioni, scollegare sempre

l'alimentazione dell'utensile prima di montare o rimuovere accessori o effettuare regolazioni.

1. Scollegare o rimuovere la batteria dall'utensile.
2. Rimuovere tutti gli accessori e la protezione dell'utensile.
3. Assicurarsi che lo strumento soddisfi i requisiti di adattamento della copertura

1. Allentare il dado del morsetto a nastro (1/4" per una protezione d'per allargare il morsetto a nastro abbastanza da poterlo infilare nel co

dell'utensile.

1. Inserire le creste del morsetto a nastro nell'inserto del collare dell'utensile.

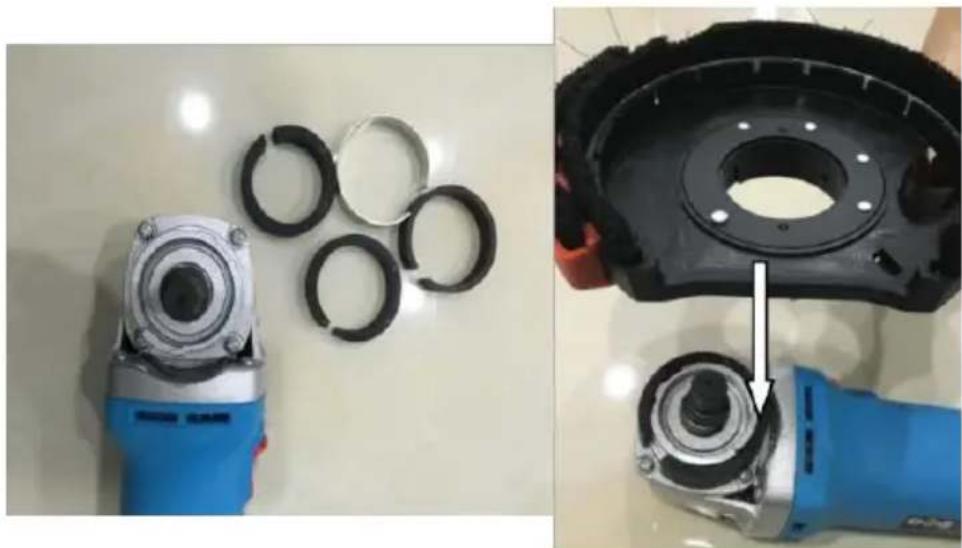

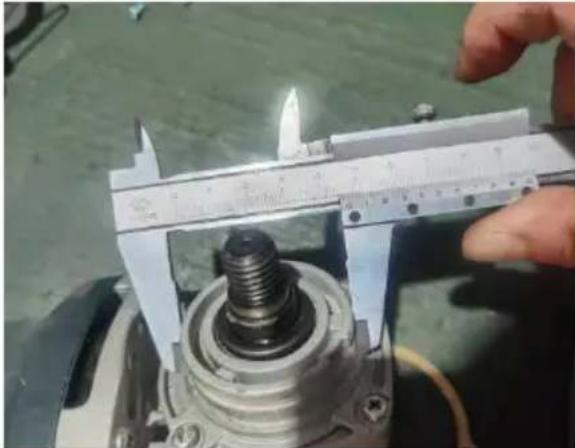

NOTA: il diametro della copertura di rettifica superficiale è di 51,5 mr quindi è necessario controllare il diametro della smerigliatrice angolare scegliere una rondella di serraggio di dimensioni diverse (Fig. 1G), aggiungere il diametro del collare della smerigliatrice angolare ( Fig. 251,5 mm. ( Fig. 3)

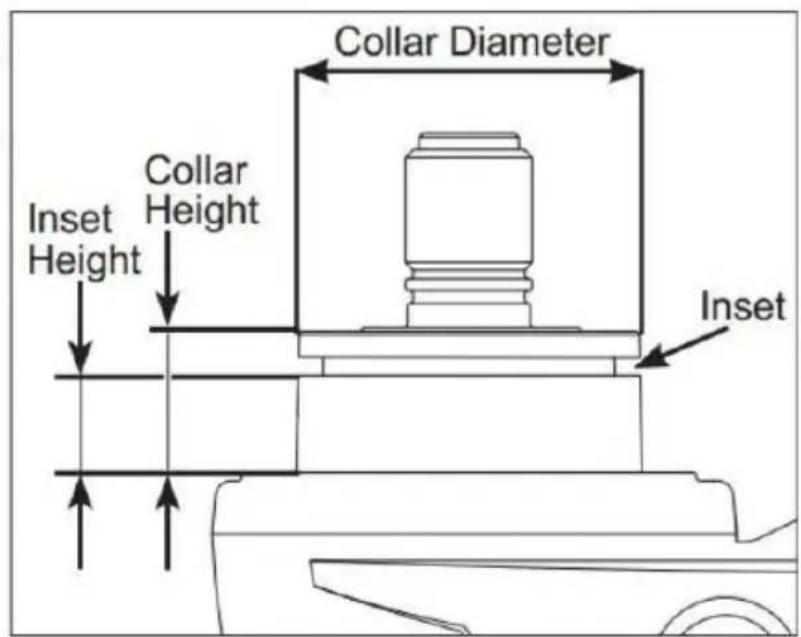

Inset Height Collar Height Collar Diameter Inset Inset

(Fig. 2)

NOTA: specifiche della fresa angolare adattabile modello AG26/AG26-1

posizionamento corretto.

1. Ruotare la copertura nella posizione desiderata.

2. Centrare la copertura sul mandrino e stringere saldamente la fasce stringitubo, assicurandosi che le creste rimangano innestate nell'inserto.

3. Montare la mola a tazza diamantata seguendo le istruzioni del produttore dell'utensile e dell'accessorio.

4. Se la mola a tazza diamantata non si estende oltre il bordo della protezione, rimuovere la mola a tazza diamantata e posizionare i distanziali attorno al mandrino. Reinstallare la mola a tazza diamantata Per regolare la spaziatura, stringere o allentare le tre viti del morsetto fascia. Assicurarsi che una parte sufficiente della vite sia innestata ne bullone per tenere il morsetto alla protezione.

5. Inserire il tubo flessibile del vuoto nella porta. Fissare il tubo fles del vuoto al cavo di alimentazione (se necessario) utilizzando la fasce rilasciabile.

1. Per rimuovere la protezione dalla smerigliatrice, seguire le istruzioni il montaggio e la rimozione della protezione riportate nel manuale dell'utensile.

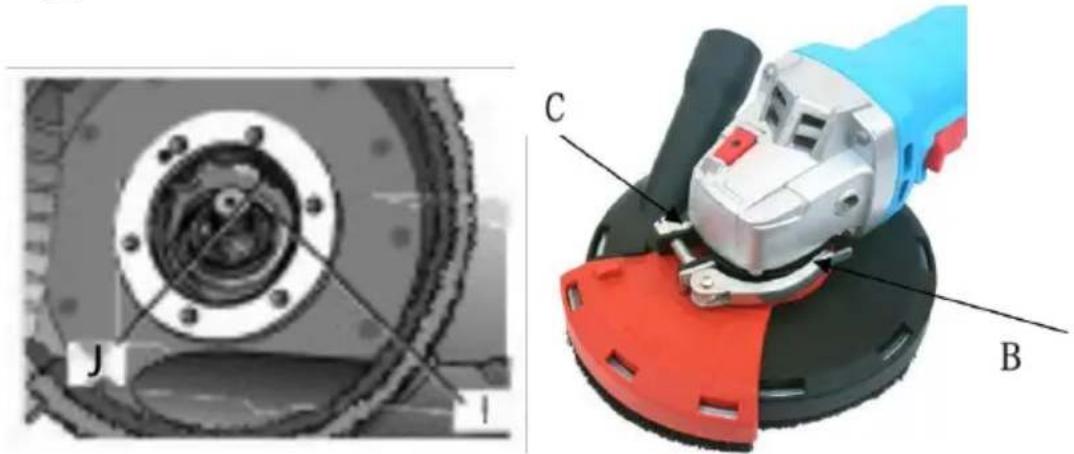

2. Aprire la leva di serraggio ( C ) sulla protezione di rettifica super allineare le linguette ( J ) sulla protezione con le fessure (I) sulla degli ingranaggi della smerigliatrice.

3. Con la leva di serraggio aperta, ruotare la protezione nella posizio

lavoro desiderata. La protezione della rettificatrice per superfici deve essere posizionata tra il mandrino e l'operatore per fornire protezione all'operatore.

1. Chiudere la leva di serraggio per fissare la protezione superficiale scatola degli ingranaggi e serrare la vite di regolazione del morsetto per garantire che la protezione sia fissata saldamente alla scatola d ingranaggi.

NOTA : non stringere la vite di regolazione del morsetto (B) con la serraggio in posizione aperta, potrebbero verificarsi danni impercettibili; superficie di rettifica o al mozzo di montaggio.

1. Per rimuovere la protezione per la rettifica superficiale, aprire prima leva di serraggio. Quindi, ruotare la protezione per la rettifica superfici per allineare le fessure e le linguette e sollevare delicatamente la protezione per la rettifica superficiale.
2. Collegare l'adattatore universale del tubo flessibile dell'aspirapolvere coperchio antipolvere .

I nostri prodotti sono dotati di testine di conversione per aspirapolvere consentendo ai consumatori di scegliere se utilizzare o meno que componente per una maggiore praticità.

	AG26/AG26-1
Specifiche dell'adattatore universale per tubo flessibil dell'aspirapolvere
	Dimensioni 28-42mm
Utilizzare l'adattatore per il tubo dell'aspirapolvere
	Inserire l'estremità da 42 mm nel coperchio antipolvere e il tubo dell'aspirapolvere nell'altra estremità
Non utilizzare l'adattatore de tubo dell'aspirapolvere
	Inserire il tubo dell'aspirapolvere direttamente nella porta del coperchio antipolvere

* Montaggio Asciutto Diamante superficie tazza ruote.

Le mole a tazza con superficie Dry Diamond servono come acces funzionali supplementari, piuttosto che come componenti standard per tutti i prodotti. Si prega di consultare il modello di acquisto specifico per informazioni precise.

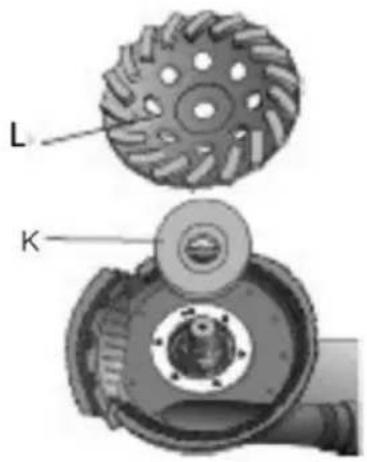

Seguire le istruzioni di montaggio e utilizzo della mola da taglio nel manuale dell'utensile e montare la mola abrasiva, FARE NON usare r da taglio di tipo 1 o mole abrasive legate. Si consigliano mole a taz diamantate a secco ( L )

per l'uso con questa protezione la rondella della flangia interna (K) Dovrebbe essere installato dietro il volante, consentendo la libera rimozione degli utensili e un corretto montaggio.

L K

Figura 5

ASPIRAZIONE DELLA POLVERE

ATTENZIONE: Questo accessorio deve essere utilizzato con un sistema di aspirazione della polvere, indossare sempre una masc sicurezza certificata o maschera antipolvere.

CLEANING

Mantenere la copertura pulita, asciutta e priva di olio o grasso. Utilizz solo sapone neutro e un panno umido per la pulizia, poiché alcuni detergenti e solventi possono essere dannosi per la plastica e altri componenti. Le sostanze nocive includono benzina, trementina, diluente per lacca, diluente per vernici, solventi per la pulizia clorurati, ammoni detersivi per la casa contenenti ammoniaca. Non utilizzare mai solvent infiammabili o combustibili vicino agli utensili.

SPECIFICATIONS

Modello	AG26	AG26-1
Colore	Nero/Rosso	Nero/Rosso
Dimensioni delle ruote applicabili	4-5 pollici	4-5 pollici
Modello applicabile	Tipo di levigatrice	Tipo di levigatrice
Accessori del prodotto	6 X rondella di serraggio1 chiave inglese M10-M131X adattatore universale per tubo flessibile dell'aspirapolvere1X guarnizione1X chiave inglese aperta	6 X rondella di serraggio1 chiave inglese M10-M131X adattatore universale per tubo flessibile dell'aspirapolvere1 disco ruota in metallo da 5 pollici1X guarnizione1X chiave inglese aperta
Peso netto	0,6 kg	1,02 kg
