Merk	Vevor
Model	AG26-1
Producttype	Schuurkap voor betonoppervlak (stofafzuiger)
Gebruik	Schuren, egaliseren en polijsten van betonoppervlakken, stofafzuigen van verf, epoxy en lijm
Compatibele wielmaat	4 tot 5 inch (ongeveer 100-125 mm)
Diameter van de klemkraag	51,5 mm
Netto gewicht	1,02 kg
Kleur	Zwart / Rood
Inbegrepen accessoires	6 klemringen (diktes: 1,5 mm / 3 mm / 3,6 mm / 4,4 mm / 5,5 mm) 1 sleutel M10-M13 1 universele adapter voor stofzuigerslang (28-42 mm) 1 metalen wielschijf 4 inch 1 afdichting 1 open sleutel
Stofafzuigsysteem	Stofpoort met universele adapter voor stofzuiger
Belangrijkste kenmerken	Vermindering van statisch en zwevend stof; vervangbare borstelrok; stelschroef voor klem; snelsluithendel
Compatibiliteit	Haakse slijpers met klemkraag diameter 51,5 mm (aanpassing via klemringen)
Onderhoud en reiniging	Reinigen met milde zeep en een vochtige doek; geen brandbare of chloorhoudende oplosmiddelen gebruiken
Veiligheid	Verplicht gebruiken met een stofzuiger en een gecertificeerd masker; niet gebruiken in vochtige omgeving; stroom uitschakelen voor montage
Garantie	Elektronisch garantiebewijs beschikbaar op www.vevor.com/support

Veelgestelde vragen - AG26-1 Vevor

Welke soorten haakse slijpers zijn compatibel met de kap AG26-1?

De kap is ontworpen voor haakse slijpers met een klemkraag diameter van 51,5 mm. Verschillende klemringen (diktes van 1,5 tot 5,5 mm) maken aanpassing van de klemming mogelijk. Controleer de diameter van de klemkraag van uw slijper en gebruik de juiste ring.

Hoe installeer ik de schuurkap op de slijper?

Koppel eerst de stroom los. Draai de moer van de klemband los, schuif de kap over de klemkraag van de slijper en lijn de groeven uit, draai de klem vast, bevestig vervolgens de diamantschijf. Pas indien nodig de afstand aan met de ringen.

Kan ik deze kap zonder stofzuiger gebruiken?

Nee, het is verplicht een stofzuiger te gebruiken die geschikt is voor betonstof. De kap is ontworpen om via de meegeleverde universele adapter op een stofzuigerslang te worden aangesloten.

Hoe reinig en onderhoud ik de kap?

Reinig de kap regelmatig met milde zeep en een vochtige doek. Gebruik nooit brandbare oplosmiddelen (benzine, verdunners) of chloorhoudende middelen. Houd hem schoon en droog.

Welke soorten schijven worden aanbevolen?

Gebruik uitsluitend diamantschijven van 4 tot 5 inch (kop- of komvormig) voor droog schuren. Gebruik geen doorslijpschijven of gebonden schuurschijven.

Hoe stel ik de diepte van de schijf ten opzichte van de kap in?

Als de schijf niet uitsteekt boven de rand van de kap, verwijder hem dan en voeg afstandhouders (ringen) toe rond de as. Draai de drie schroeven van de klemkraag vast of los om de afstand aan te passen.

Is de kap compatibel met accuslijpers?

Ja, zolang de slijper een klemkraag heeft met een diameter van 51,5 mm. Zorg ervoor dat u de accu loskoppelt voordat u montage- of afstelwerkzaamheden uitvoert.

Wat te doen als de kap niet goed vastzit?

Controleer of de diameter van de klemkraag overeenkomt met 51,5 mm. Gebruik de meegeleverde klemringen om de dikte aan te passen. De stelschroef van de klem (B) moet worden aangedraaid nadat de snelsluithendel is gesloten.

Hoe vervang ik de borstelrok?

De borstelrok is vervangbaar. Verwijder de oude door het verwijderingsgat (E) en plaats de nieuwe rok. Zorg ervoor dat deze goed op zijn plaats zit voor een optimale afdichting.

Waar vind ik reserveonderdelen of technische ondersteuning?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiebewijs. Onderdelen zoals de borstelrok of ringen kunnen bij de fabrikant worden besteld.

GEBRUIKSAANWIJZING AG26-1 Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

INSTRUCTIONS

Lees vóór gebruik dit instructieblad, de richtlijnen voor zowel het gereedschap als het slijpaccessoire, en alle labels die op de kap, het gereedschap en het slijpaccessoire zijn bevestigd, grondig door. Het ni naleven van de verstrekte waarschuwingen en instructies kan leiden to ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomst gebruik.

• Gebruik de juiste omhulling voor het elektrische gereedschap. De omhulling moet goed op het gereedschap passen. De inzet op de gereedschapskraag moet passen op de ribbels op de omhullingskraag.

- Gebruik alleen 4 "/5" diamantkomschijven met de 4 "/5" omhulling. Een accessoire van het verkeerde formaat of type kan persoonlijk lets schade aan de omhulling of het gereedschap veroorzaken.

SYMBOLOGY

WAARSCHUWING: Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Dit kan schade of persoonlijk letsel tot gevolg hebbe

INTRODUCTION

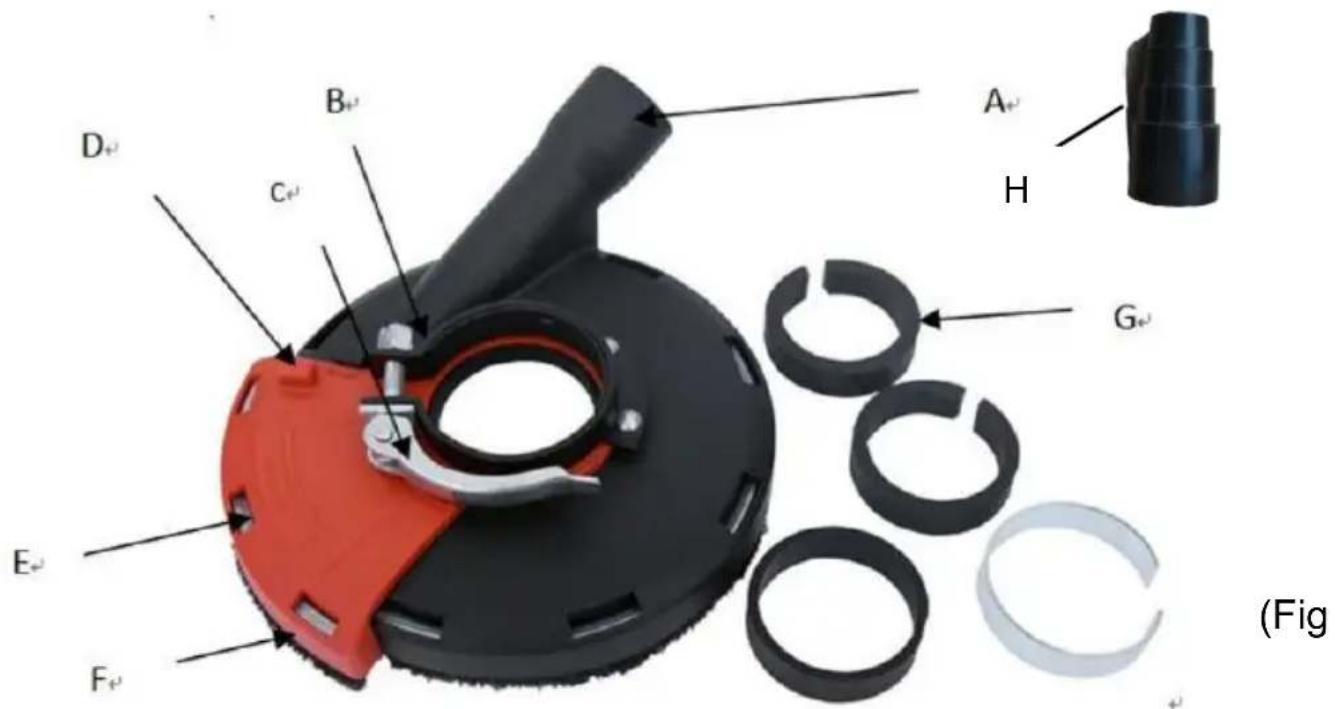

uur 1)

A: Stofpoort B: Klemstelschroef

Slim D: Randdeurlipje

E: Gat voor het verwijderen van de borstelrok F: Vervangbare borsteln

G: C lamping ring H : Universele stofzuiger slangadapter

* Let op: De hoeveelheid en specificaties van de klemring versch per model.

Model	Nummers	Dikte
AG26/ AG26-1	6 STUKS	Dikte: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

Uw betonoppervlakteslijpkap is zorgvuldig ontworpen voor efficiënte stofverwijdering tijdens verschillende toepassingen, waaronder het slijpen, egaliseren en polijsten van betonoppervlakken. Het verwijdert effectief s bij het verwijderen van oppervlakteverf, epoxy en lijm. Door gebruik te

maken van de juiste slijper, diamantslijpschijf en stofzuiger, kan deze zowel statisch als zwevend stof aanzienlijk verminderen. Zonder het gebruik van deze oppervlakteslijpkap zou dergelijk stof de werkomgevin kunnen verontreinigen of verhoogde gezondheidsrisico's kunnen vormen voor de gebruiker en degenen in de buurt. Het is absoluut noodzakel deze betonoppervlakteslijper altijd wordt gebruikt in combinatie met een stofzuiger die speciaal is ontworpen voor het verwijderen van betonsto NIET gebruiken onder natte omstandigheden of in de aanwezigheid va ontvlambare vloeistoffen of gassen. De oppervlakteslijpkap is een professioneel gereedschap.

NIET in contact komen met het gereedschap. Toezicht is verplicht wa onervaren gebruikers dit gereedschap gebruiken.

ASSEMBLY

WAARSCHUWING Om het risico op letsel te verkleinen, moet u altijd de stroomtoevoer naar het gereedschap loskoppelen voordat u accessoires bevestigt of verwijdert of aanpassingen uitvoert.

1. Haal de accu uit het gereedschap of haal de stekker eruit.
2. Verwijder alle accessoires en de beschermkap van het gereedschap

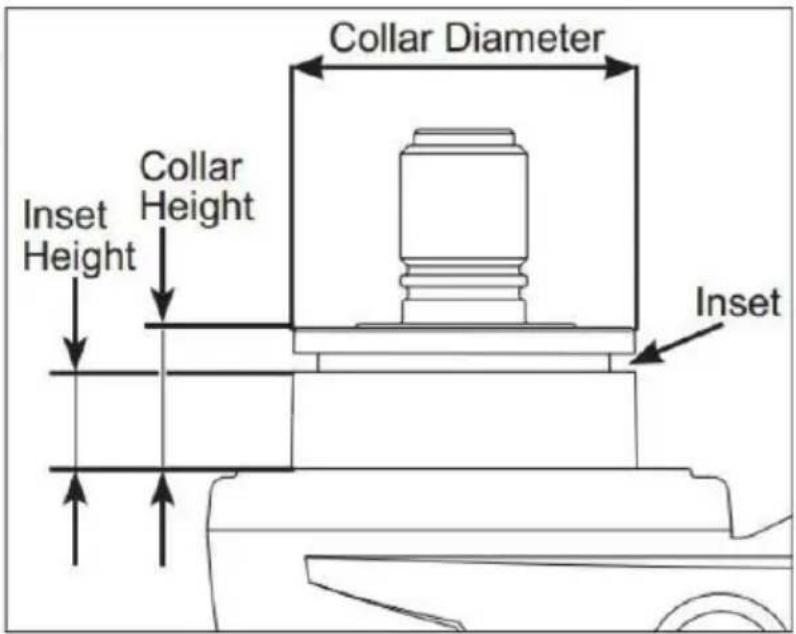

3. Zorg ervoor dat het gereedschap voldoet aan de pasvormvereisten de omhulling

1. Draai de moer van de bandklem los (1/4 inch voor 4 inch/5 inch omhulsel) zodat de bandklem breed genoeg is om over de kraag var gereedschap te schuiven.

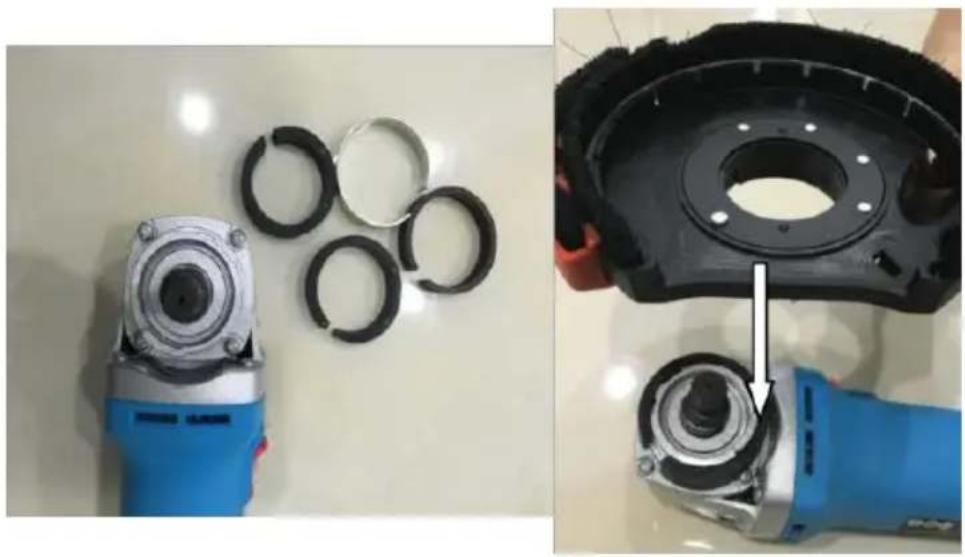

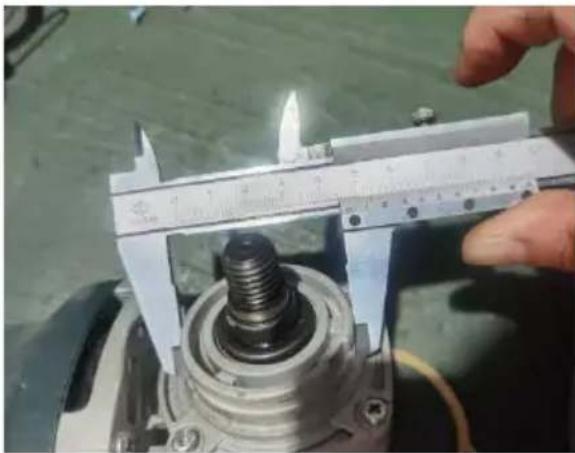

2. Plaats de ribbels van de bandklem in de kraag van het gereedsch OPMERKING: De diameter van de oppervlakteslijpkap is 51,5 mm. Controleer daarom de diameter van uw haakse slijper en kies een ar dikte voor de klemring (Fig. 1G). Voeg de diameter van de haakse

slijpkraag (Fig. 2) toe aan 51,5 mm (Fig. 3).

(Figuur 2 )

OPMERKING: Specificaties voor de aanpasbare hoekfrees van model AG26/AG26-1 en plaats deze correct.

De grootte van uv versnellingsbak	Adapter(dikte)
φ4 0 mm	Nr. 1 (5,5 mm)
φ42mm	Nr. 2 (4,4 mm)
φ4 3 mm	Nr. 3 (4 mm)
φ44mm	Nr. 4 (3,6 mm)

1. Draai de kap naar de gewenste positie.

2. Centreer de omhulling op de spindel en draai de bandklem stevig Zorg ervoor dat de richels in de inzet blijven vastzitten.

3. Bevestig de diamantkomschijf volgens de instructies van de fabrikan van het gereedschap en de accessoires.

4. Als de diamantkomschijf niet boven de lip van de omhulling uitsteer verwijdert u de diamantkomschijf en plaatst u de afstandhouders rond spindel. Plaats de diamantkomschijf terug. Om de afstand nauwkeurig stellen, draait u de drie klemschroeven van de band vast of los. Zong ervoor dat er genoeg van de schroef in de bout zit om de klem aan bescherming te bevestigen.

5. Steek de vacuümslang in de poort. Bevestig de vacuümslang aan netsnoer (indien nodig) met de losmaakbare kabelbinder.

1. Volg de instructies voor het monteren en verwijderen van de beschermkap in de handleiding van het gereedschap om de beschermkap van de slijpmachine te verwijderen.

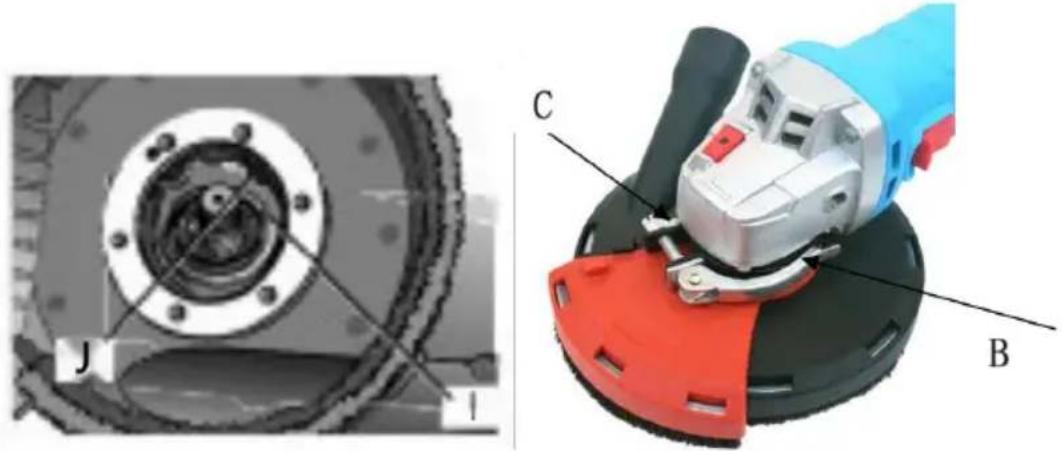

2. Open de klemhendel ( C ) op de vlakslijpkap en lijn de lipjes ( kap uit met de sleuven ( I ) op de tandwielkast van de slijpmachi

3. Draai de kap met de klemhendel open naar de gewenste werkpos De kap van de vlakslijpmachine moet tussen de spindel en de ope worden geplaatst om de operator te beschermen.

4. Sluit de klemhendel om de oppervlaktemantel aan de tandwielkast te zetten en draai de klemstelschroef (B) vast om ervoor te zorgen

de mantel stevig aan de tandwielkast vastzit.

OPMERKING : Draai de klemstelschroef niet te vast (B) Als de kleml in de geopende stand staat, kan er onopvallende schade aan de slijp de montagenaaf ontstaan.

1. Om de oppervlakteslijpkap te verwijderen, opent u eerst de klemhe Draai vervolgens de oppervlakteslijpkap om de sleuven en lipjes uit te lijnen en til de oppervlakteslijpkap voorzichtig op .
2. Sluit de universele stofzuigerslangadapter aan op de stofkap .

Onze producten zijn uitgerust met stofzuigerconverterkoppen, waardoor consumenten kunnen kiezen of ze dit onderdeel willen gebruiken voor meer gebruiksgemak.

	AG26/AG26-1
Specificatie universele stofzuigerslangadapter
	Maat 28-42mm
Gebruik een stofzuigerslangadapter
	Steek het 42mm uiteinde in de stofkap e stofzuigerbuis in het andere uiteinde
Gebruik geen stofzuigerslangadapter
	Steek de stofzuigerslang rechtstreeks in d stofkappoort

* Montage Droog Diamant oppervlak beker wielen.

Dry Diamond-oppervlaktekomschijven dienen als aanvullende functionele accessoires, in plaats van standaardcomponenten voor alle producten. Raadpleeg het specifieke aankoopmodel voor nauwkeurige informatie.

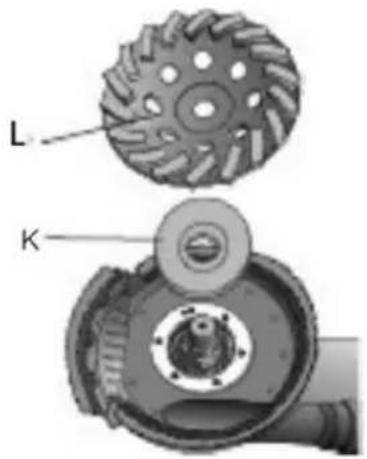

Volg de instructies voor het monteren en gebruiken van het slijpwiel i handleiding van het gereedschap en monteer het slijpwiel. Gebruik GE type 1 snijwiel of gebonden schuurwiel. Droge diamantoppervlak cup (wielen worden aanbevolen

voor gebruik met deze omhulling de binnenflensring (K) Moet achter h stuur worden gemonteerd, zodat het gereedschap gemakkelijk kan word verwijderd en goed past.

Figuur 5

STOFAFZUIGING

WAARSCHUWING: Deze bevestiging moet worden gebruikt met ee stofafzuigsysteem, draag altijd een gecertificeerde veiligheidsbril of

stofmasker.

CLEANING

Houd de omhulling schoon, droog en vrij van olie of vet. Gebruik alle milde zeep en een vochtige doek voor het schoonmaken, omdat bepa schoonmaakmiddelen en oplosmiddelen schadelijk kunnen zijn voor kunststoffen en andere componenten. Schadelijke stoffen zijn onder andere benzine, terpentine, lakverdunner, verfverdunner, gechloreerde schoonmaakmiddelen, ammoniak en huishoudelijke schoonmaakmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van gereedschap.

SPECIFICATIONS

Model	AG26	AG26-1
Kleur	Zwart/Rood	Zwart/Rood
Toepasselijke wielmaat	4-5 inch	4-5 inch
Toepasselijk model	Schuurmachine type	Schuurmachine type
Productaccessoires	6 X klemring1X M10-M13 sleutel1X universele stofzuigerslangadapter1X pakking1X steeksleutel	6 X klemring1X M10-M13 sleutel1X universele stofzuigerslangadapter1X 5 inch metalen wielschijf1X pakking1X steeksleutel
Netto gewicht	0,6 kg	1,02 kg

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Sanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730
