Producttype	Oppervlakteschuifkap voor beton met stofafzuiging
Merk	Vevor
Model	AG22 / AG22-1
Kleur	Transparant (AG22) / Zwart en rood (AG22-1)
Toepasselijke wielmaat	4 tot 5 inch (100-125 mm)
Nettogewicht	0,77 kg (AG22) / 0,73 kg (AG22-1)
Beoogd gebruik	Slijpen, egaliseren en polijsten van betonoppervlakken; verwijderen van verf, epoxy en lijm
Vereiste slijpschijftype	Alleen diamantschijven (geen gewone schuurbladen of hardmetalen bladen)
Stofzuigeradapter	Ja, universele adapter 28-42 mm (meegeleverd met model AG22); AG22-1 zonder adapter
Inbegrepen accessoires (AG22)	6 spanringen, kapmoersleutel, universele stofzuigerslangadapter, afdichting, 5 inch diamantzaagblad
Inbegrepen accessoires (AG22-1)	6 spanringen, kapmoersleutel, afdichting, 5 inch diamantzaagblad
Snijdiepte-instelling	Ja, door het schuiven van de basisplaat en het vastdraaien van de knop
Aanpasbare diameters van de tandwielkast	φ40 mm tot φ48 mm (met bijbehorende dikteringen)
Compatibel gereedschapstype	Hogesnelheidshoekslijper (100 mm en 125 mm)
Reiniging en onderhoud	Reinigen met milde zeep en een vochtige doek; vermijd oplosmiddelen zoals benzine, terpentijn, ammoniak
Veiligheid	Moet worden gebruikt met een stofafzuigsysteem; draag veiligheidsbril, stofmasker, veiligheidsschoenen, helm en gehoorbescherming afhankelijk van de omstandigheden
Professioneel gebruik	Ja, professioneel gereedschap; laat kinderen het niet zonder toezicht gebruiken
Gebruiksomgeving	Niet gebruiken in vochtige omstandigheden of in de aanwezigheid van brandbare vloeistoffen of gassen
Fabrikant	Shanghaiuxinmuyeyouxiangonsi, Shanghai, China
Importeur Australië	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV, NSW 2122 Australië
Importeur Verenigde Staten	Sanven Technology Ltd., Suite 250, 9166 Anaheim, Verenigde Staten

Veelgestelde vragen - AG22 Vevor

Hoe installeer ik de stofopvangkapt op mijn haakse slijper?

Meet eerst de diameter van de tandwielkast van uw slijper, kies vervolgens de juiste spanring uit de 6 meegeleverde. Draai de knop van de kap los, draai de plaat om de klem aan te passen, bevestig de schroeven. Monteer de binnenflens, de snijschijf, dan de buitenflens en draai vast met de sleutel. Verwijder ten slotte het stofdeksel en draai alle schroeven vast.

Welke soorten slijpschijven kan ik met deze kap gebruiken?

Gebruik uitsluitend diamantschijven van 4 of 5 inch. Gebruik geen gewone schuurbladen of hardmetalen bladen, omdat deze de kap kunnen beschadigen of letsel kunnen veroorzaken.

Hoe stel ik de snijdiepte in?

Draai de knop (B) op de kap los, schuif de basisplaat om de gewenste diepte in te stellen, draai de knop vervolgens weer vast. Lijn het oppervlak van de plaat uit met de schaal voor een geschatte diepte.

Kan ik deze kap zonder stofzuiger gebruiken?

Nee, dit accessoire moet worden gebruikt met een stofafzuigsysteem om inademing van schadelijk stof te voorkomen. Draag altijd een gecertificeerd stofmasker of gelaatsscherm.

Hoe reinig ik de kap?

Houd de kap schoon, droog en vrij van olie of vet. Gebruik alleen een milde zeep en een vochtige doek. Vermijd oplosmiddelen zoals benzine, terpentijn, lak- of verfverdunners, ammoniak en reinigingsmiddelen die ammoniak bevatten.

Wat is het verschil tussen de modellen AG22 en AG22-1?

Het model AG22 is transparant en bevat een universele stofzuigerslangadapter, terwijl de AG22-1 zwart en rood is en deze adapter niet bevat. De overige accessoires (ringen, sleutel, afdichting, diamantzaagblad) zijn identiek.

Is deze kap geschikt voor het snijden van metaal of hout?

Nee, deze kap is uitsluitend ontworpen voor het slijpen, egaliseren en polijsten van beton, evenals voor het verwijderen van verf, epoxy en lijm. Niet gebruiken op metaal, hout of andere materialen.

Wat zijn de compatibele diameters van de tandwielkast?

De compatibele diameters variëren van 40 mm tot 48 mm. Gebruik de meegeleverde spanringen: voor φ40 mm, gebruik ring nr. 1 (5,5 mm); voor φ42 mm, nr. 2 (4,4 mm); voor φ43 mm, nr. 3 (4 mm); voor φ44 mm, nr. 4 (3,6 mm); voor φ45 mm, nr. 5 (3 mm); voor φ48 mm, nr. 6 (1,5 mm).

Kan ik deze kap gebruiken met een draadloze haakse slijper?

Ja, op voorwaarde dat de haakse slijper een hoge snelheid heeft en een compatibele tandwielkastdiameter (40-48 mm). Zorg er ook voor dat de stofzuigeradapterconnector correct past.

Wat te doen als de stofzuigeradapter niet goed aansluit?

Als de meegeleverde connector niet perfect past op uw slijper, gebruik dan de stofopvangkapt niet. Controleer de compatibiliteit en neem indien nodig contact op met de fabrikant.

GEBRUIKSAANWIJZING AG22 Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor onze producten zijn.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

INSTRUCTIES

Lees voor gebruik dit instructieblad, de instructies voor het gereedschap, de slijpaccessoires en alle labels op de omhulling, het gereedschap en slijpaccessoires. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

• Gebruik de juiste omhulling voor het elektrische gereedschap. De omhulling moet goed op het gereedschap passen. De inzet op de gereedschapskraag moet passen op de ribbels op de omhullingskraag.
• Gebruik alleen 4 "/5" diamantkomschijven met de 4 "/5" omhulling. Een accessoire van het verkeerde formaat of type kan persoonlijk letsel of schade aan de omhulling of het gereedschap veroorzaken.

SYMBOLOLOGIE

Lees de gebruikershandleiding

1. Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Dit kan schade of persoonlijk letsel tot gevolg hebben.
2. Bij het hanteren van de machine is de dood of ernstig persoonlijk letsel onvermijdelijk als deze stofafzuigkap niet correct is geplaatst.
3. Er bestaat een kans op overlijden of ernstig persoonlijk letsel als de stofafzuigkap verkeerd wordt gebruikt.
4. Er is een kans op persoonlijk letsel of schade aan eigendommen

bij onjuist gebruik van deze stofafzuigkap.

VOORZORGSMAATREGELEN VOOR HET GEBRUIK VAN DE STOFAFZUIGKAP

1. De stofafzuigkap is bedoeld voor gebruik met een (100 mm) en (125 mm) haakse slijper met hoog toerental.
2. De stofafzuigkap is ontworpen voor het zagen van beton, steen en andere metselwerkproducten. Niet gebruiken bij het zagen van metaal of andere materialen.
3. De stofafzuigkap is uitsluitend ontworpen voor gebruik met een diamantzaagblad. Gebruik hem niet met een ander type zaagblad, zoals een conventioneel schuurblad of een zaagblad met hardmetalen punt.
4. Controleer de stofafzuigkap altijd op schade, scheuren of vervorming voordat u met het werk begint. Gebruik de stofafzuigkap niet als deze beschadigd, gebarsten of verbogen is, omdat dit letsel kan veroorzaken.
5. Draag altijd oogbescherming. Stofmasker, antislipveiligheidsschoenen, helm en gehoorbescherming moeten worden gebruikt voor de verwachte omstandigheden.
6. Houd de stofafzuigkap uit de buurt van benzine, thinner, petroleum en paraffine.
7. De meegeleverde connector sluit mogelijk niet goed aan op elke hogesnelheid haakse slijper. Gebruik in dat geval de stofafzuigkap niet.

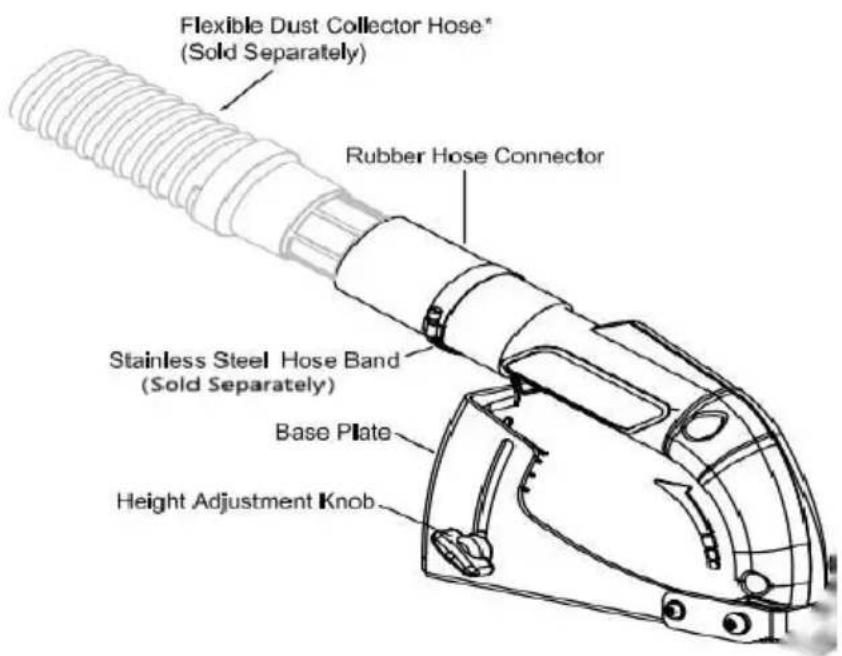

ECOGUARD OVERZICHT

• Let op: De hoeveelheid en specificaties van de klemring verschillen per model.

Model	Nummers	Dikte
AG2 2 / AG2 2 -1	6 STUKS	Dikte: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

MONTAGE

WAARSCHUWING: Om het risico op letsel te verminderen, moet u

altijd de stroomtoevoer naar het gereedschap loskoppelen voordat u accessoires bevestigt of verwijdert of aanpassingen uitvoert.

1. Haal de stekker uit het gereedschap of verwijder de accu.
2. Verwijder alle accessoires en de beschermkap van het gereedschap.
3. Zorg ervoor dat het gereedschap voldoet aan de vereisten voor de pasvorm van de beschermkap.

BEOOGD GEBRUIK

Uw betonoppervlakteslijpkap is speciaal ontworpen voor het verwijderen van stof tijdens de volgende taken: het slijpen, egaliseren en polijsten van betonoppervlakken. Het verwijdert effectief stof bij het strippen van oppervlakteverf, epoxy en lijm. Door de juiste slijper, diamantslijpschijf en stofzuiger te gebruiken, kan het de overgrote meerderheid van statisch zwevend stof verwijderen. Zonder deze kap zou dergelijk stof de werkomgeving kunnen verontreinigen of een verhoogd gezondheidsrisico vormen voor de gebruiker en degenen in de buurt. Deze

betonoppervlakteslijper moet altijd worden gebruikt in combinatie met een stofzuiger die is ontworpen voor het verwijderen van betonstof.

NIET gebruiken bij vochtige omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

De oppervlakteslijpkap is een professioneel gereedschap. Laat kinderen NIET in aanraking komen met het gereedschap.

Wanneer onervaren operators dit gereedschap gebruiken, is toezicht vereist.

OPMERKING: De diameter van de slijpmantel is 5-1,5 mm. Controleer aan de hand van de diameter van uw hoekslijper en kies een andere maat klemringdikte. Voeg de diameter van de haakse slijperkraag toe aan 5 mm.

Montage

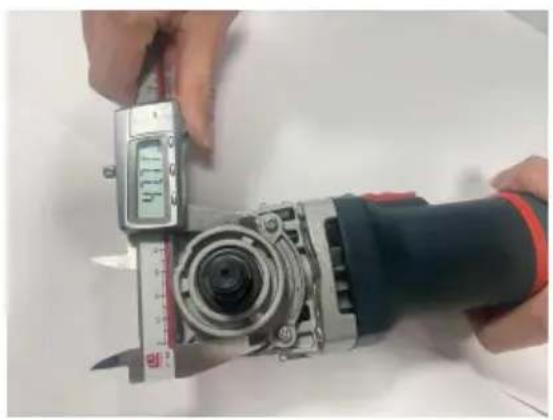

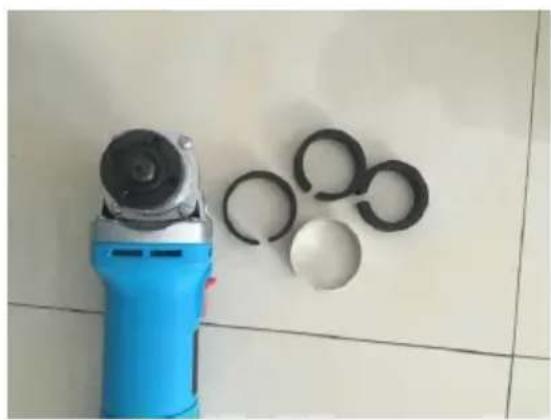

Stap 1: Meet de diameter van de tandwielkastkap van uw haakse slijper zoals de positie rechts is afgebeeld. En kies de ring met de juiste maat voor uw haakse slijper (in totaal 6 stuks).

OPMERKING: Model AG2 2 /AG2 2 -1 aanpasbare hoekfrees specificaties

en plaats deze correct.

De grootte van uvversnellingsbak	Adapter(dikte)
φ4 0 mm	Nr. 1 (5,5 mm)
φ42mm	Nr. 2 (4,4 mm)
φ4 3 mm	Nr. 3 (4 mm)
φ44mm	Nr. 4 (3,6 mm)
φ4 5 mm	Nr. 5 (3mm)
φ4 8 mm	Nr. 6 (1,5 mm)

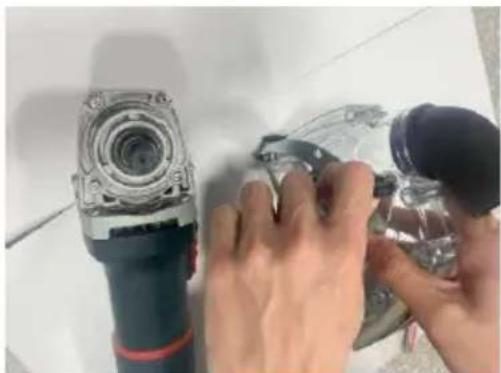

Stap 2: los

Draai de knop

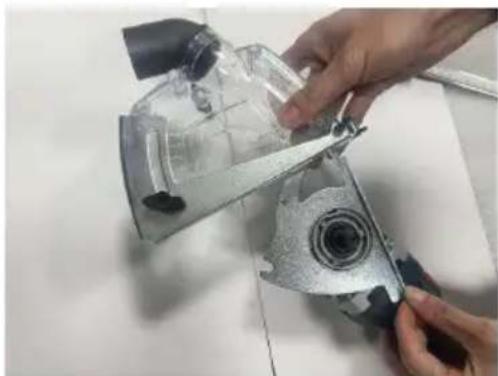

Stap 3: Draai de plaat en pas de klem aan naar de gewenste hoek

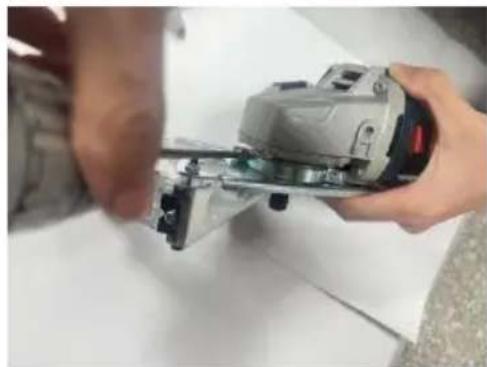

Stap 4: Draai beide schroeven vast. Let op: draai ze in deze stap niet helemaal vast.

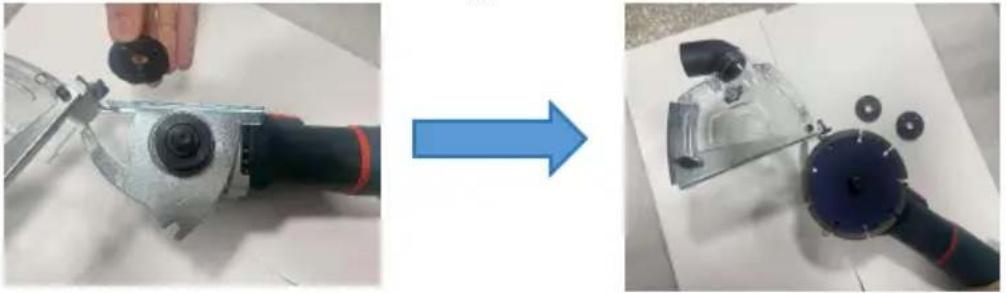

Stap 5: Monteer de binnenflens van uw haakse slijper en vervolgens de snijschijf.

Let op: er zit een ring bij het product voor het verstellen van de snijschijf. Of u deze moet gebruiken of weglaten, hangt af van de verschillende haakse slijpers en de dikte van de bladen.

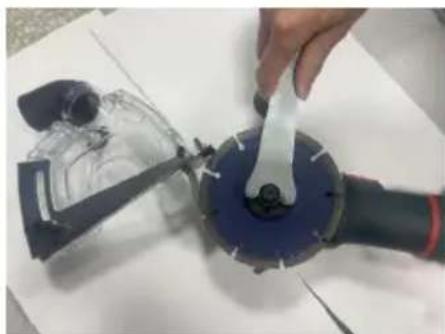

Stap 6:

Draai de buitenflens vast met de sleutel.

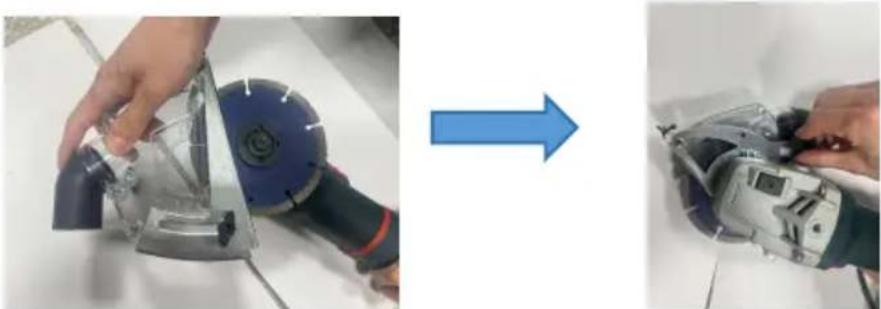

Stap 7:

Draai de stofkap eraf en draai alle schroeven en knoppen vast.

• Let op: De producten die in het installatieproces worden afgebeeld,

zijn alleen ter illustratie. De werkelijke productkleur kan variëren, afhankelijk van het specifiek gekochte artikel.

Stap 8: Sluit de universele stofzuigerslangadapter aan op de stofkap. Onze producten zijn uitgerust met stofzuigerconverterkoppen, waardoor consumenten kunnen kiezen of ze dit onderdeel willen gebruiken voor meer gebruiksgemak.

	AG22/AG22-1
Specificatie universele stofzuigerslangadapter	Maat 28-42mm

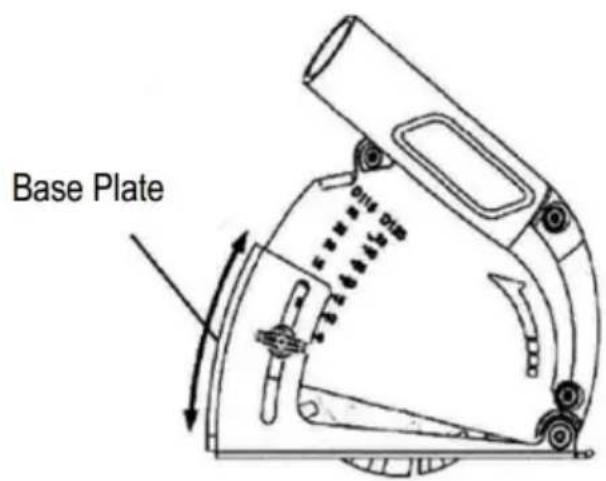

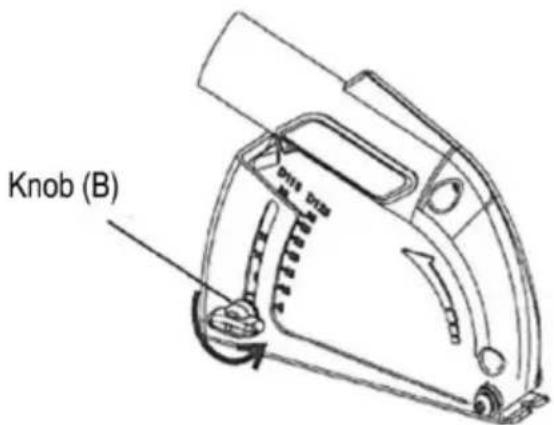

1. Draai de knop (B) op het stofafzuigdeksel los.

1. Schuif de basisplaat om de snijdiepte aan te passen en draai de knop vast om de diepte vast te zetten. Pas het bijpassende oppervlak van de basisplaat aan op de schaal om de geschatte snijdiepte te bepalen.

STOFAFZUIGING

WAARSCHUWING: Deze bevestiging moet worden gebruikt in

combinatie met een stofafzuigsysteem. Draag altijd een gecertificeerd veiligheidsgezichtsscherm of stofmasker.

REINIGING

Houd de omhulling schoon, droog en vrij van olie of vet. Gebruik een milde zeep en een vochtige doek om schoon te maken. Sommige schoonmaakmiddelen en oplosmiddelen zijn schadelijk voor kunststoffen en andere onderdelen. Enkele hiervan zijn benzine, terpentine, lakverdunner, verfverdunner, gechloreerde schoonmaakmiddelen, ammoniak en huishoudelijke schoonmaakmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van gereedschap.

SPECIFICATIES

Model	AG22	AG22-1
Kleur	Transparant	Zwart/Rood
Toepasselijke wielmaat	4-5 inch	4-5 inch
Toepasselijk model	Type snijmachine	Type snijmachine
Productaccessoires	6 X klemring 1X motorkapsleutel 1X universele stofzuigerslangadapter 1X pakking 1X 5-inch diamantzaagblad	6 X klemring 1X motorkapsleutel 1X pakking 1X 5-inch diamantzaagblad
Netto gewicht	0,77 kg	0,73 kg
