AG22 - Kvarn Vevor - Gratis bruksanvisning och manual

Produkttyp	Slipskydd för betongytor med dammuppsamlare
Märke	Vevor
Modell	AG22 / AG22-1
Färg	Transparent (AG22) / Svart och röd (AG22-1)
Hjulstorlek som passar	4 till 5 tum (100-125 mm)
Nettovikt	0,77 kg (AG22) / 0,73 kg (AG22-1)
Avsedd användning	Slipning, avjämning och polering av betongytor; borttagning av färg, epoxi och lim
Typ av slipskiva som krävs	Endast diamantskiva (inga vanliga slipskivor eller hårdmetallskivor)
Adapter för dammsugare	Ja, universell adapter 28-42 mm (medföljer modell AG22); AG22-1 utan adapter
Medföljande tillbehör (AG22)	6 klämringar, locknyckel, universell adapter för dammsugarslang, packning, 5 tums diamantskivblad
Medföljande tillbehör (AG22-1)	6 klämringar, locknyckel, packning, 5 tums diamantskivblad
Inställning av skärdjup	Ja, genom att glida basplattan och dra åt knappen
Anpassningsbara växellådsdiametrar	φ40 mm till φ48 mm (med motsvarande tjockleksringar)
Kompatibel verktygstyp	Höghastighetsvinkelslip (100 mm och 125 mm)
Rengöring och underhåll	Rengör med mild tvål och fuktig trasa; undvik lösningsmedel som bensin, terpentin, ammoniak
Säkerhet	Måste användas med dammutsugningssystem; bär skyddsglasögon, dammask, säkerhetsskor, hjälm och hörselskydd beroende på förhållandena
Professionell användning	Ja, professionellt verktyg; låt inte barn använda det utan övervakning
Användningsmiljö	Använd inte i fuktiga förhållanden eller i närvaro av brandfarliga vätskor eller gaser
Tillverkare	Shanghaiuxinmuyeyouxiangonsi, Shanghai, Kina
Importör Australien	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV, NSW 2122 Australien
Importör USA	Sanven Technology Ltd., Suite 250, 9166 Anaheim, USA

Vanliga frågor - AG22 Vevor

Hur installerar jag dammuppsamlingsskyddet på min vinkelslip?

Mät först diametern på din vinkelslips växellåda, välj sedan lämplig klämring bland de 6 medföljande. Skruva loss lockets knapp, vrid plattan för att justera klämman, fäst skruvarna. Montera innerflänsen, skärskivan, sedan ytterflänsen och dra åt med nyckeln. Ta slutligen bort dammskyddslocket och dra åt alla skruvar.

Vilka typer av slipskivor kan jag använda med detta skydd?

Använd endast diamantslipskivor på 4 eller 5 tum. Använd inte vanliga slipskivor eller hårdmetallskivor, eftersom de kan skada skyddet eller orsaka skador.

Hur justerar jag skärdjupet?

Lossa knappen (B) på skyddet, skjut basplattan för att justera önskat djup, dra sedan åt knappen. Rikta in plattans yta med skalan för ungefärligt djup.

Kan jag använda detta skydd utan dammsugare?

Nej, detta tillbehör måste användas med ett dammutsugningssystem för att undvika inandning av skadligt damm. Bär alltid ett godkänt ansiktsskydd eller dammask.

Hur rengör jag skyddet?

Håll skyddet rent, torrt och fritt från olja eller fett. Använd endast mild tvål och en fuktig trasa. Undvik lösningsmedel som bensin, terpentin, lack- eller målningsförtunning, ammoniak och rengöringsmedel som innehåller ammoniak.

Vad är skillnaden mellan modellerna AG22 och AG22-1?

Modell AG22 är transparent och inkluderar en universell adapter för dammsugarslang, medan AG22-1 är svart och röd och har inte denna adapter. Övriga tillbehör (ringar, nyckel, packning, diamantblad) är desamma.

Är detta skydd lämpligt för skärning av metall eller trä?

Nej, detta skydd är endast utformat för slipning, avjämning och polering av betong samt borttagning av färg, epoxi och lim. Använd det inte på metall, trä eller andra material.

Vilka växellådsdiametrar är kompatibla?

Kompatibla diametrar är från 40 mm till 48 mm. Använd de medföljande klämringarna: för φ40 mm, använd ring nr 1 (5,5 mm); för φ42 mm, nr 2 (4,4 mm); för φ43 mm, nr 3 (4 mm); för φ44 mm, nr 4 (3,6 mm); för φ45 mm, nr 5 (3 mm); för φ48 mm, nr 6 (1,5 mm).

Kan jag använda detta skydd med en sladdlös vinkelslip?

Ja, förutsatt att vinkelslipen har hög hastighet och en kompatibel växellådsdiameter (40-48 mm). Se även till att dammsugaradapterns kontakt passar korrekt.

Vad gör jag om dammsugaradaptern inte ansluter korrekt?

Om den medföljande kontakten inte passar perfekt till din slip, använd inte dammuppsamlingsskyddet. Kontrollera kompatibiliteten och kontakta tillverkaren vid behov.

BRUKSANVISNING AG22 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen. Läs alla instruktioner noggrant innan du använder produkten. VEVOR försäkrar sig om en tydlig tolkning av användarmanualen. Utseendet på produkten beror på den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns relevanta tekniska eller mjukvaruuppdateringar på vår produkt.

Varning – För att minska risken för skada måste användaren läsa instruktionerna noggrant.

INSTRUKTIONER

VARNING: LÄS ALLA SÄKERHETSVARNINGAR OCH ALLA INSTRUKTIONER.

Läs detta instruktionsblad, instruktionerna för verktyget och sliptillbehöret och alla etiketter på höljet, verktyget och sliptillbehöret före användning. Underlåtenhet att följa varningarna och instruktionerna kan leda till allvarliga skador. Spara alla varningar och instruktioner för framtida referens.

• Använd rätt hölje för elverktyget. Höljet måste passa verktyget. Insatsen på verktygskragen måste passa räfflorna på höljeskragen.
• Använd endast 4,5-tums diamantkopphjul med 4,5-tums höljet. Felaktig storlek eller typ av tillbehör kan orsaka personskada eller skada på höljet eller verktyget.

SYMBOLFÖRKLARING

Läs användarmanualen

1. Modifiera aldrig elverktyget eller någon del av det, det kan leda till skador eller personskador.
2. Död eller allvarlig personskada är nära förestående vid felaktig hantering av dammuppsamlingsskyddet.
3. Det finns risk för dödsfall eller allvarlig personskada vid felaktig hantering av detta dammuppsamlingsskydd.
4. Det finns risk för person- eller egendomsskada när du hanterar dammuppsamlingsskyddet felaktigt.

FÖRSIKTIGHETSÅTGÄRDER VID ANVÄNDNING AV DAMMUPPsamlingsskydd

1. Dammuppsamlingsskydd för användning med (100 mm) och (125 mm) höghastighetsvinkelslip.
2. Dammuppsamlingsskyddet är utformat för att skära betong, sten och andra murverksprodukter. Använd inte när du skär metall eller andra material.
3. Dammuppsamlingsskyddet är enbart utformat för användning med en diamantskärskiva. Använd inte med någon annan typ av blad som ett konventionellt slipblad eller sågblad av hårdmetallspets.
4. Kontrollera alltid dammuppsamlingsskyddet för skador, sprickor eller deformation innan arbetet påbörjas. Använd inte dammuppsamlingsskyddet om det är skadat, sprucket eller böjt eftersom det kan orsaka skada.
5. Använd alltid ögonskydd. Dammask, halkfria skyddsskor, hjälm eller hörselskydd måste användas för lämpliga förhållanden.
6. Håll dammuppsamlingsskyddet borta från bensin, thinner, petroleum och paraffin.
7. Den medföljande kontakten kanske inte ansluts säkert till varje höghastighetsvinkelslip. Använd i så fall inte dammuppsamlingsskyddet.

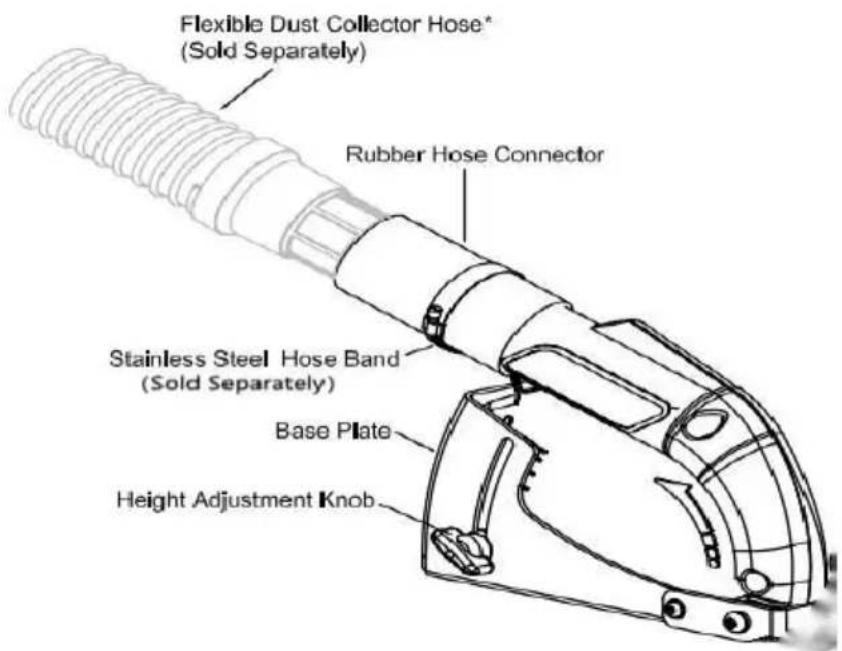

ECOGUARD ÖVERSIKT

• Obs: Kvantiteten och specifikationerna för klämbrickan varierar beroende på modell.

Modell	Tal	Tjocklek
AG2 2 / AG2 2-1	6 st	Tjocklek: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

MONTERING

VARNING För att minska risken för skada, koppla alltid bort verktygets strömförsörjning innan du sätter på eller tar bort tillbehör eller gör justeringar.

1. Koppla ur el eller ta bort batteripaketet från verktyget.
2. Ta bort alla tillbehör och verktygets skydd.
3. Se till att verktyget uppfyller höljets passningskrav.

AVSEDD ANVÄNDNING

Ditt slipskydd av betongytor är speciellt utformat för att avlägsna damm

under följande uppgifter: slipning, utjämning och polering av betongytor. Det tar effektivt bort damm när du tar bort ytfärg, epoxi och lim. Med lämplig slipmaskin, diamantslipskiva och dammsugare kan det eliminera den stora majoriteten av statiskt och luftburet damm. Utan skyddet kan sådant damm annars förorena arbetsmiljön eller utgöra en hälsorisk för operatören och de i närheten. Detta betongslipskydd ska alltid användas tillsammans med en dammsugare avsedd för borttagning av betongdamm.

Använd INTE under våta förhållanden eller i närvaro av brandfarliga vätskor eller gaser.

Slipskyddet är ett professionellt verktyg. Låt INTE barn komma i kontakt med verktyget.

Övervakning krävs när oerfarna operatörer använder detta verktyg.

OBS: Slipskyddets diameter är 5 1,5 mm, så du måste kontrollera din slipdiameter och välja klämbrickans tjocklek i olika storlekar för att anpassa till vinkelslipkragens diameter till 5 1,5 mm.

Montering

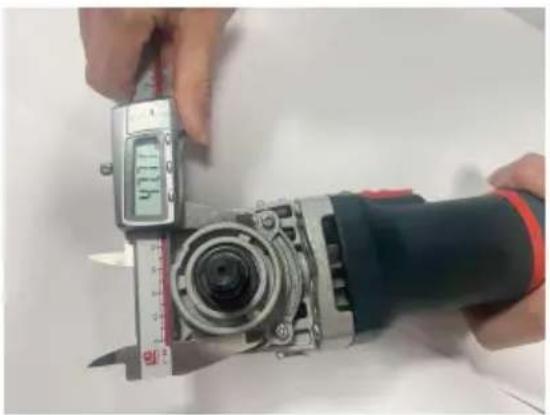

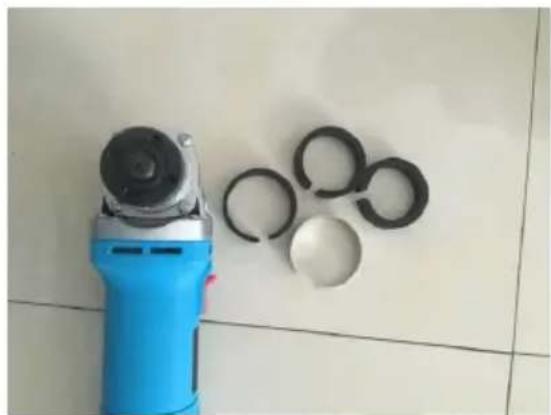

Steg 1: Mät diametern på din vinkelslips växellåda, som visas till höger. Och välj rätt storlek på ringen för din vinkelslip (6 st totalt).

OBS: Modell AG2 2 /AG2 2 -1 anpassningsbar vinkelfrässpecifikationer och placera den på rätt sätt.

Dinväxellåda	Adapter (tjocklek)
storlek
φ4 0 mm	Nr 1 (5,5 mm)
φ42 mm	Nr 2(4,4 mm)
φ4 3 mm	Nr 3 (4 mm)
φ44mm	Nr.4(3,6 mm)
φ4 5 mm	Nr 5 (3 mm)
φ4 8 mm	Nr 6 (1,5 mm)

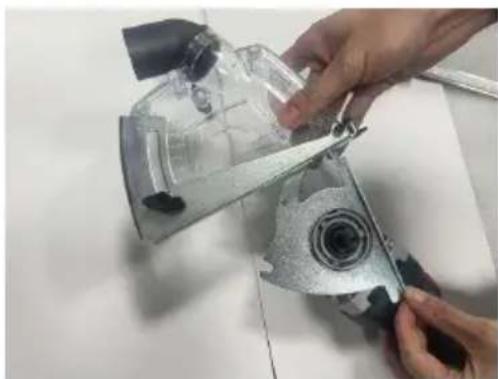

Steg 3: Vrid plattan och justera klämman till en vinkel du vill ha.

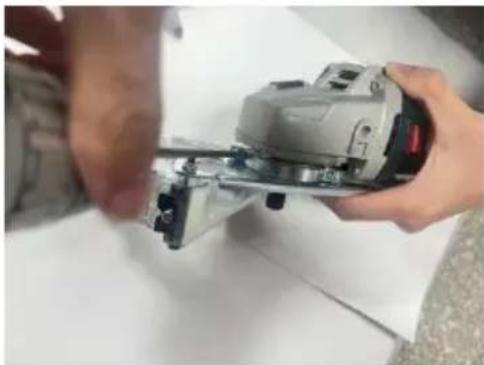

Steg 4: Fäst båda skruvarna. Observera: skruva inte fast dem i detta

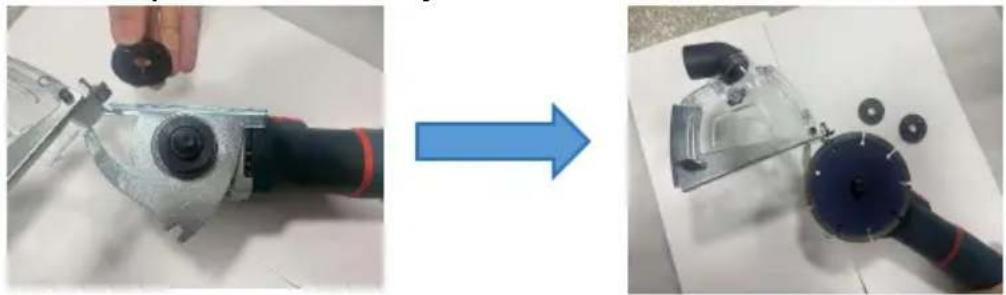

Steg 5: Montera den inre flänsen på din vinkelslip och sedan skärskivan. Observera: det finns en bricka med produkten för höjdjustering av

klippskivor. Om det ska användas eller utelämnas beror på olika vinkelslipar och bladtjocklek.

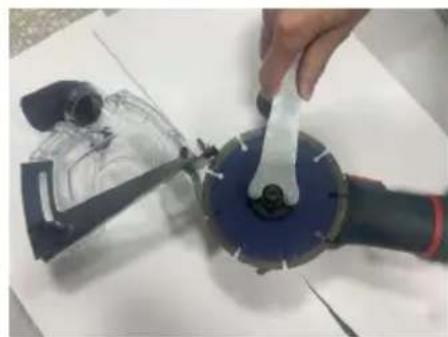

Steg 6:

Dra åt den yttre flänsen med skiftnyckeln.

Steg 7:

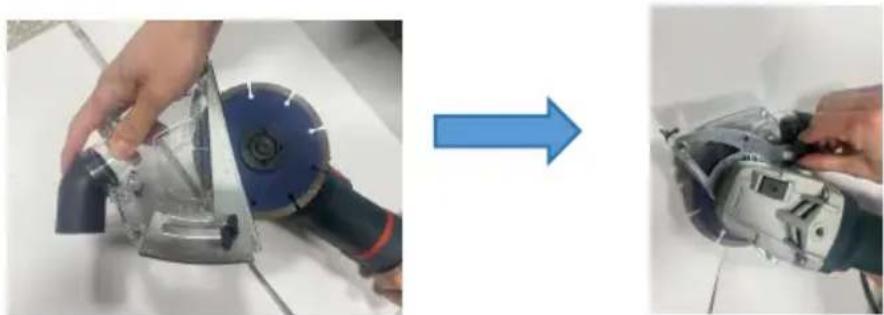

Stäng av dammskyddet och dra åt alla skruvar och knappar.

• Obs: Produkterna som visas i installationsprocessen är endast i illustrativt syfte. Den faktiska produktfärgen kan variera och är beroende av den specifika artikel som köps.

Steg 8: Anslut den universella dammsugarens slangadapter till dammskyddet.

Våra produkter är utrustade med dammsugaromvandlarhuvuden, vilket gör att konsumenterna kan välja om de vill använda denna komponent för förbättrad funktionalitet.

	AG22/AG22-1
Specification für adapter für universell dammsugarslang	Storlek 28-42mm

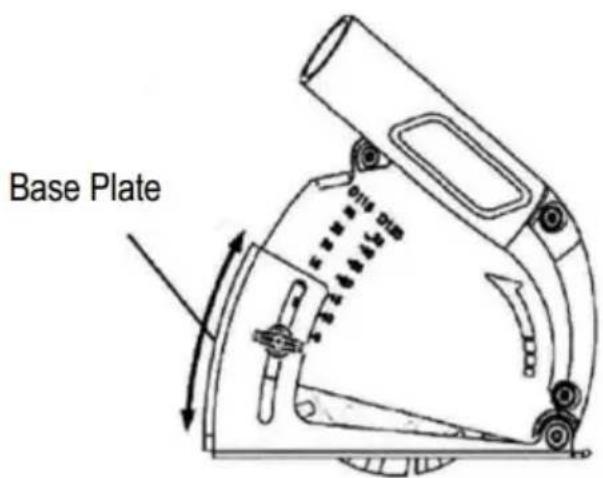

1. Skjut basplattan för att justera skärdjupet och dra åt ratten (B) för att fixera djupet. Matcha basplattans matchande yta till skalan för att bestämma det ungefärliga skärdjupet.

DAMMUTTAG

VARNING: Detta tillbehör måste användas tillsammans med ett dammutsugssystem. Bär alltid en certifierad ansiktsskydd eller dammask.

RENGÖRING

Håll höljet rent, torrt och fritt från olja eller fett. Använd endast en lätt fuktig trasa för att rengöra, eftersom vissa rengöringsmedel och lösningsmedel är skadliga för plast och andra delar. Några av dessa inkluderar bensin, terpentin, lackförtunning, färgförtunning, klorerade rengöringsmedel, ammoniak och hushållsrengöringsmedel som innehåller ammoniak. Använd aldrig brandfarliga eller brännbara lösningsmedel runt verktyg.

SPECIFIKATIONER

Modell	AG22	AG22-1
Färg	Transparent	Svart/röd
Tillamplig hjulstorlek	4-5 tum	4-5 tum
Tillamplig modell	Typ av skärmaskin	Typ av skärmaskin
Produkttilbehör	6 X klämbricka 1X huvnyckel 1X universsell dammsugarslangadapter 1X packning 1X 5-tums diamantsågblad	6 X klämbricka 1X huvnyckel 1X packning 1X 5-tums diamantsågblad
Nettovikt	0,77 kg	0,73 kg

Tillverkare: Shanghaiimuxinmuyeyouxiangonsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Teknisk support och e-garanticertifikat www.vevor.com/support

VEVOR
