Type de produit	Capot de ponçage de surface pour béton avec collecteur de poussière
Marque	Vevor
Modèle	AG22 / AG22-1
Couleur	Transparent (AG22) / Noir et rouge (AG22-1)
Taille de roue applicable	4 à 5 pouces (100-125 mm)
Poids net	0,77 kg (AG22) / 0,73 kg (AG22-1)
Usage prévu	Meulage, nivellement et polissage des surfaces en béton ; décapage de peinture, époxy et colle
Type de meule requise	Meule diamantée uniquement (pas de lames abrasives classiques ou carbure)
Adaptateur pour aspirateur	Oui, adaptateur universel 28-42 mm (fourni avec le modèle AG22) ; AG22-1 sans adaptateur
Accessoires inclus (AG22)	6 rondelles de serrage, clé à capot, adaptateur universel pour tuyau d'aspirateur, joint, lame de scie diamantée 5 pouces
Accessoires inclus (AG22-1)	6 rondelles de serrage, clé à capot, joint, lame de scie diamantée 5 pouces
Réglage de la profondeur de coupe	Oui, par glissement de la plaque de base et serrage du bouton
Diamètres adaptables de boîte de vitesses	φ40 mm à φ48 mm (avec rondelles d'épaisseur correspondantes)
Type d'outil compatible	Meuleuse d'angle haute vitesse (100 mm et 125 mm)
Nettoyage et entretien	Nettoyer avec un savon doux et un chiffon humide ; éviter les solvants comme l'essence, la térébenthine, l'ammoniaque
Sécurité	Doit être utilisé avec un système d'extraction de poussière ; porter lunettes de protection, masque anti-poussière, chaussures de sécurité, casque et protection auditive selon les conditions
Utilisation professionnelle	Oui, outil professionnel ; ne pas laisser les enfants l'utiliser sans supervision
Environnement d'utilisation	Ne pas utiliser dans des conditions humides ou en présence de liquides ou gaz inflammables
Fabricant	Shanghaiuxinmuyeyouxiangonsi, Shanghai, Chine
Importateur Australie	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV, NSW 2122 Australie
Importateur États-Unis	Sanven Technology Ltd., Suite 250, 9166 Anaheim, États-Unis

FOIRE AUX QUESTIONS - AG22 Vevor

Comment installer le capot de collecte de poussière sur ma meuleuse d'angle ?

Mesurez d'abord le diamètre de la boîte de vitesses de votre meuleuse, puis choisissez la rondelle de serrage adaptée parmi les 6 fournies. Dévissez le bouton du capot, faites pivoter la plaque pour ajuster la pince, fixez les vis. Assemblez la bride intérieure, le disque de coupe, puis la bride extérieure et serrez avec la clé. Enfin, retirez le couvercle anti-poussière et serrez toutes les vis.

Quels types de meules puis-je utiliser avec ce capot ?

Utilisez exclusivement des meules diamantées de 4 ou 5 pouces. N'utilisez pas de lames abrasives classiques ou de lames à pointe carbure, car elles pourraient endommager le capot ou causer des blessures.

Comment régler la profondeur de coupe ?

Desserrez le bouton (B) sur le capot, faites glisser la plaque de base pour ajuster la profondeur souhaitée, puis resserrez le bouton. Alignez la surface de la plaque avec l'échelle pour une profondeur approximative.

Puis-je utiliser ce capot sans aspirateur ?

Non, cet accessoire doit être utilisé avec un système d'extraction de poussière pour éviter l'inhalation de poussières nocives. Portez toujours un masque facial ou un écran anti-poussière certifié.

Comment nettoyer le capot ?

Maintenez le capot propre, sec et exempt d'huile ou de graisse. Utilisez uniquement un savon doux et un chiffon humide. Évitez les solvants comme l'essence, la térébenthine, les diluants pour laque ou peinture, l'ammoniaque et les détergents contenant de l'ammoniaque.

Quelle est la différence entre les modèles AG22 et AG22-1 ?

Le modèle AG22 est transparent et inclut un adaptateur universel pour tuyau d'aspirateur, tandis que l'AG22-1 est noir et rouge et ne comprend pas cet adaptateur. Les autres accessoires (rondelles, clé, joint, lame diamantée) sont identiques.

Ce capot est-il adapté pour découper du métal ou du bois ?

Non, ce capot est conçu exclusivement pour le meulage, nivellement et polissage du béton, ainsi que pour le décapage de peinture, époxy et colle. Ne pas l'utiliser sur du métal, du bois ou d'autres matériaux.

Quels sont les diamètres de boîte de vitesses compatibles ?

Les diamètres compatibles vont de 40 mm à 48 mm. Utilisez les rondelles de serrage fournies : pour φ40 mm, utilisez la rondelle n°1 (5,5 mm) ; pour φ42 mm, n°2 (4,4 mm) ; pour φ43 mm, n°3 (4 mm) ; pour φ44 mm, n°4 (3,6 mm) ; pour φ45 mm, n°5 (3 mm) ; pour φ48 mm, n°6 (1,5 mm).

Puis-je utiliser ce capot avec une meuleuse sans fil ?

Oui, à condition que la meuleuse d'angle ait une vitesse élevée et un diamètre de boîte de vitesses compatible (40-48 mm). Assurez-vous également que le connecteur de l'adaptateur d'aspirateur s'adapte correctement.

Que faire si l'adaptateur d'aspirateur ne se connecte pas correctement ?

Si le connecteur fourni ne s'adapte pas parfaitement à votre meuleuse, n'utilisez pas le capot de récupération de poussière. Vérifiez la compatibilité et contactez le fabricant si nécessaire.

MODE D'EMPLOI AG22 Vevor

MODELE : AG 22 /AG22-1

MODELE : AG2 2 /AG22-1

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement to les instructions du manuel avant de l'utiliser. VEVOR se reserve le d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons plus en cas de mise à jour technologique ou logiciel notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilise lire attentivement le manuel d'instructions.

INSTRUCTIONS

AVERTISSEMENT LISEZ TOUS LES AVERTISSEMENTS DE SECURITÉ ET TOUTES LES INSTRUCTIONS.

Avant utilise, veuillez lore cette notice d'utilisation, les instructions relatives à l'outil et à l'accessoire de meulage, ainsi que toutes les étiquettes apposées sur le capot, l'outil et l'accessoire de meulage. Le non-respect de ces averisations et instructions peut entraîner des blessures graves. Conservez tous ces averisations et instructions po réference ultérieure.

• Utiliser le capot adapté à l'outil électrique. Le capot doit être parfait ajusté à l'outil. L'insert du collier de l'outil doit correspondre aux rainu collier.
• Utilisez uniquement des meules diamantées de 4 "/5" avec le carer de 4 "/5".

Un accessoire de taille ou de type incorrect peut provoquer des bless courporelles ou endommager le capot ou l'outil.

SYMBOLOLOGY

ReadOperator'sManual

1. Ne modifies jamais les outils électriques ou une partie de ceux-ci.
   dommages ou des blessures corporelles pourraient en résultat.
2. La mort ou des blessures graves sont imminentes lors de la manipulation ce couvercle de collecte de poussière est incorrect.
3. Il existe un risque de décès ou de blessures graves en cas de

manipulation incorrecte de ce couvercle de collecte de poussiere.

1. Il existe un risque de blessures corporelles ou de dommages maté en cas de manipulation incorrecte de ce couvercle de collecte de poussière.

PRECAUTIONS FOR USING DUST COLLECTION COVER

1. Le couvercle de collecte de poussière est destiné à être utilisé" avec un Meuleuse d'angle haute vitesse (1 00 mm) €125 mm).
2. Le couvercle de dépoussierage est conçu pour la découvert du béton, de l'odore et d'autres matériaux de maçonnerie. Ne pas utiliser pour la découvert d'étoil ou d'autres matériaux.
3. Le couvercle de dépoussiérage est conçu exclusivement pour une meule diamantée. Ne pas utiliser avec d'autres types de lames, telles qu'une lame abrasive classique ou une lame de scie à pointe carbure.
4. Vérifiez toujours que le couvercle du collecteur de poussière n'est pas endommagé, fissure ou déformé avant de commencer à travailler. N'utilise pa couvercle du collecteur de poussière s'il est endommagé, fissure ou plié, car pourrait entraîner des blessures.
5. Portez toujours des lunettes de protection. Un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque ou une protection auditive doivent être utilisés selon les conditions.
6. Gardez le couvercle du collecteur de poussière à l'écart de l'essence, du

diluant, du petrole et de la paraffine.

1. Le connecteur fourni peut ne pas etre correctement connecte a toutes les meuleuses d'angle a grande vitesse. Dans ce cas, n'utilise pas le couvercle recuperation de poussiere.

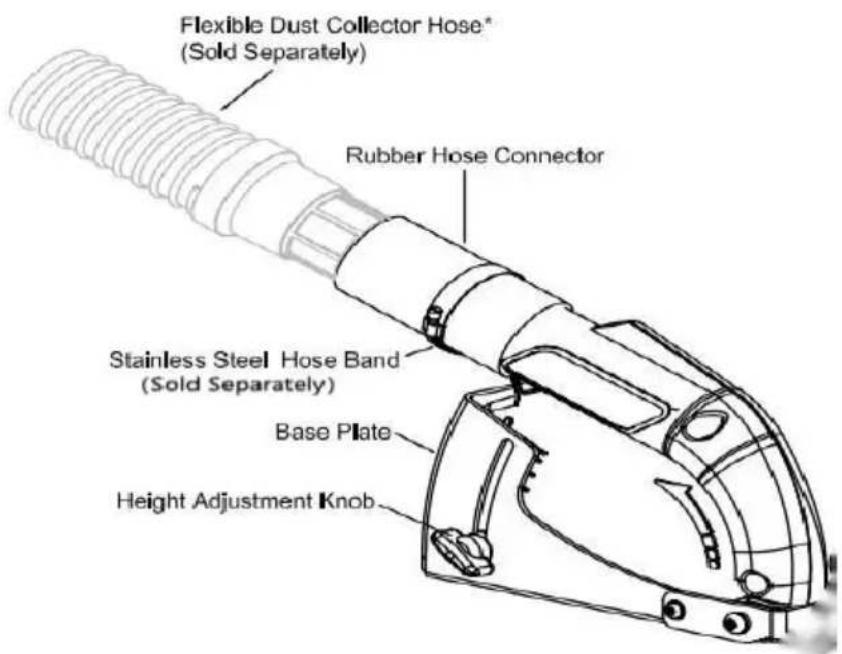

ECOGUARD OVERVIEW

• Remarque : la quantité et les specifications de la rondelle de g different selon le modele.

Modèle	Nombres	Épaisseur
AG2 2 / AG2 2 -1	6 pieces	Épaisseur : 1,5 mm / 3 mm / 3,6 mm 4,4 mm / 5,5 mm

ASSEMBLEE

AVERTISSEMENT Pour réduire le risque de blessure, débranche

toujours l'alimentation de l'outil avant de fixer ou dePTRirer des acces ou d'effectuer des réglages.

1. Débranche ou retirez la batterie de l'outil.
2. Retirez tous les accessoires et la protection de l'outil.
3. Assurez-vous que l'outil répond aux exigences d'ajustement du capo

INTENDED USE

Votre capot de ponçage de surface pour béton est spécialement conç pour l'élimination de la poussière lors des tâches suivantes : meulage nivellement et polissage des surfaces en béton. Il élimine efficacement poussière lors du décapage de la peinture, de l'époxy et de la colle. L'utilisation d'une meuleuse, d'une meule diamantée et d'un aspirateur adaptations permet d'éliminer la majeure partie des poussières statiques e suspension dans l'air. Sans ce capot, ces poussières poursaient contaminer l'environnement de travail ouprésenter un risque accru pou sante de l'opérateur et des personnes à proximité. Cette meuleuse de surface pour béton doit toujours être utilisée avec un aspirateur conç l'élimination des poussières de béton.

NE PAS utiliser dans des conditions humides ou en présence de liquoure ou de gaz inflammables.

Le carénage de meulage de surface est un outil professionnel. NE P. laisser les enfants entraîn en contact avec l'outil.

Une supervision est requise lorsque des opérateurs inéxpérimentés utilisent cet outil.

REMARQUE : le diamètre du carénage de meulage est de 5 × 1,5 m

Vous devez donc vérifier le diamètre de votre meuleuse d'angle et ch'une épaisseur de rondelle de serrage de taille différente. ajouter le diamètre du collier de la meuleuse d'angle à 5 1,5 mm.

Assemblée

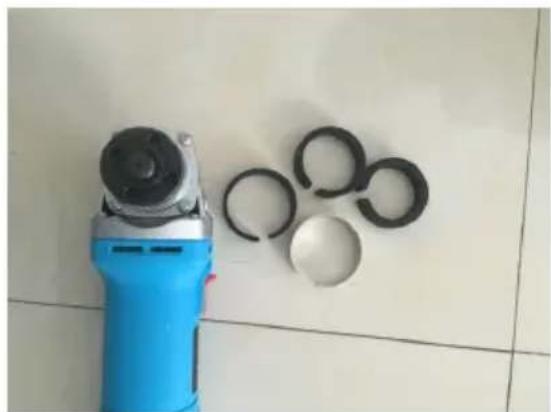

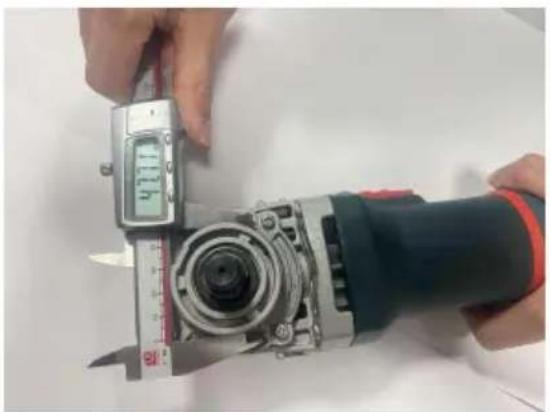

Étape 1 : Mesurez le diamètre du couvercle de la boîte de vitesses

votre meuleuse d'angle , comme la position indiquee a droite. Et cho la bague de taille appropriée pour votre meuleuse d'angle (6 pieces atotal)

REMARQUE : Spécifications de la fraiseuse d'angle adaptable modele AG2 2 /AG2 2 -1 et placez-la correctement.

Laaille de votre boîte de vitesses	Adaptateur (épaïseur)
φ4 0 mm	N° 1 (5,5 mm)
φ42mm	N° 2 (4,4 mm)
φ4 3 mm	N° 3 (4 mm)
φ44mm	N° 4 (3,6 mm)
φ4 5 mm	N° 5 (3 mm)
φ4 8 mm	N° 6 (1,5 mm)

Étape 2 bouton

Dévissez le

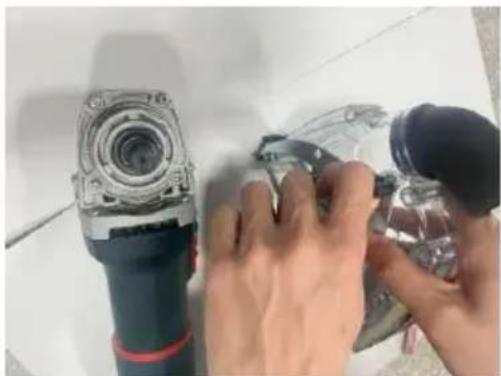

Étape 3 : Faites pivoter la plaque et ajustez la pince à l'angle souh

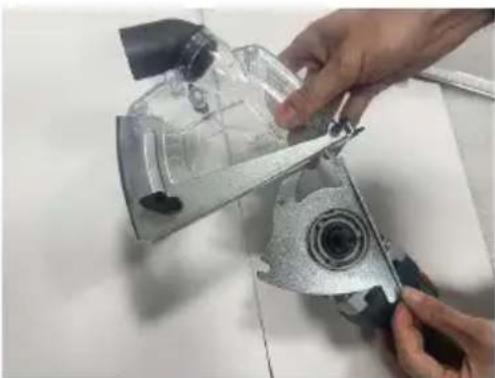

Étape 4 : Fixez les deux vis. Attention : ne les vissez pas trop fort étape.

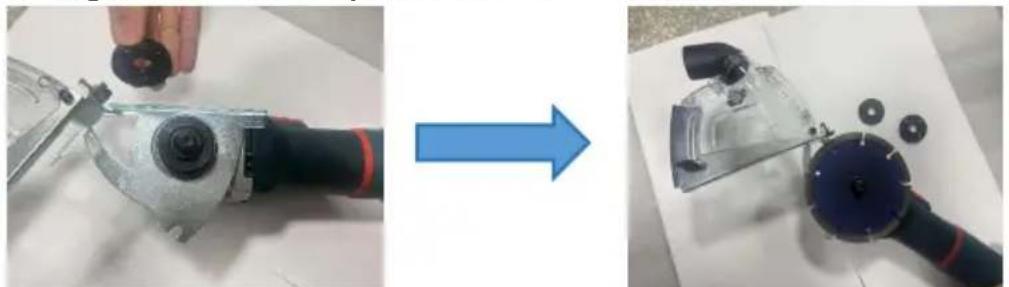

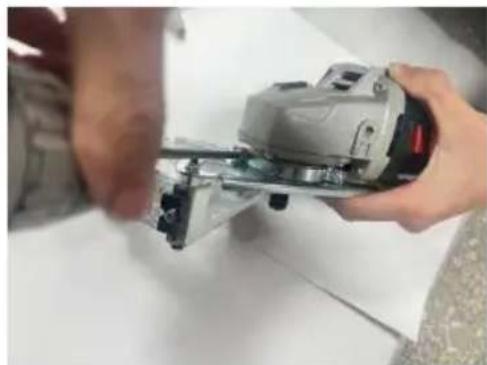

Étape 5 : Assemblez la bride interieure de votre meuleuse d'angle, puis le disque de coupe.

Attention : une rondelle est fournie avec le produit pour le réglage d'hauteur du disque de coupe. Son utilisation dépend des meuleuses d'angle et de l'épaisseur des lames .

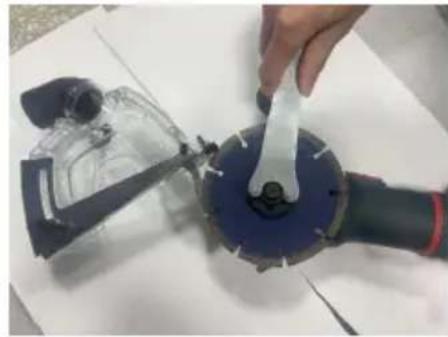

Étape 6 :

Serrez la bride extérieure avec la clé.

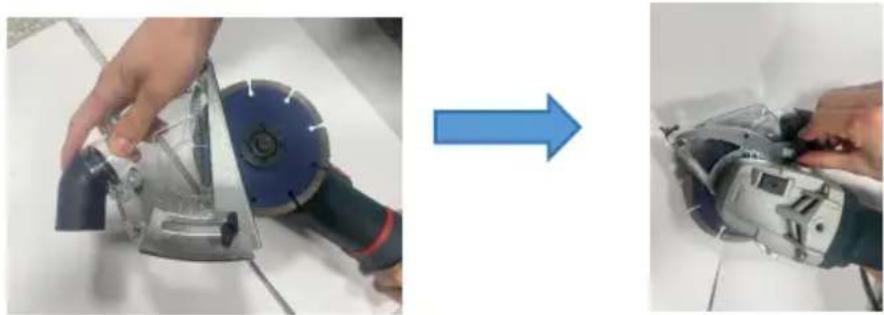

Étape 7 :

Retirez le couvercle anti-poussière et serrez toutes les vis et tous les boutons.

• Remarque : Les produits presentés lors de l'installation sont fournis à titre indicatif uniquement. La couleur réelle du produit pvarier et dépend de l'article acheté.

Étape 8 : Connectez l'adaptateur de tuyau d'aspirateur universal au

Nos produits sont équipés de têtes de conversion d'aspirateur, permet aux consommateurs de désirir d'utiliser ou non ce composant poune praticité accrue.

	AG22/AG22-1
Spécifications de l'adaptateur de tuyau d'aspirateur universal
	Taille 28-42 mm

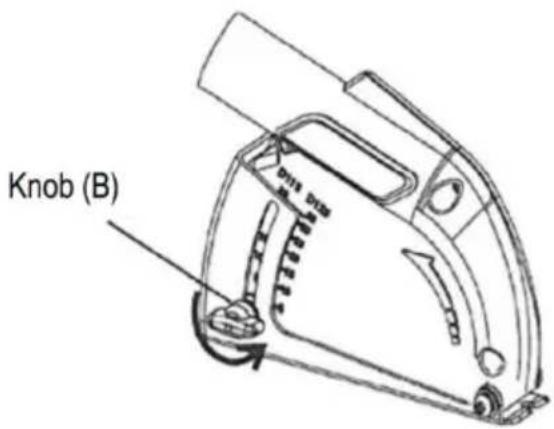

1. Desserrez le bouton (B) sur le couvercle du collecteur de poussièr

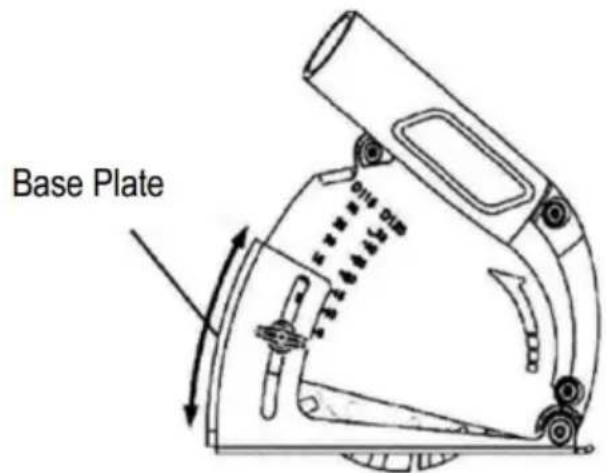

1. Faites glisser la plaque de base pour régler la profondeur de cou serrez le bouton (B) pour la fixer. Alignez la surface de la plaque d avec l'échelle pour déterminer la profondeur de coupe approximative.

EXTRACTION DE POUSSIÈRE

AVERTISSEMENT : Cet accessoire doit être utilisé avec un

système d'extraction de poussière. Portez toujours un masque facial où écran anti-poussière certifié.

CLEANING

Maintenez le capot propre, sec et exempt d'huile ou de graisse. Utilis uniquement un savon doux et un chiffon humide pour le nettoyage, c certains produits de nettoyage et solvants sont nocifs pour les plastiques autres pieces. Parmi ces produits, on trouve l'essence, la térébenthine, diluants pour laque, les diluants pour peinture, les solvants de nettoya chlorés, l'ammoniaque et les déterments menagers contenant de l'ammoniaque. N'utilise jamais de solvants inflammables ou combustible à proximé des outils.

SPECIFICATIONS

Modèle	AG22	AG22-1
Couleur	Transparent	Noir/Rouge
Taille de roue applicable	4 à 5 pouces	4 à 5 pouces
Modèle applicable	Type de machine de découpe	Type de machine de découpe
Accessoires de produits	6 rondelles de serrerage 1X clé à capot 1 adaptateur universel pot tuyau d'aspirateur 1X joint 1 lame de scie diamanté de 5 pouces	6 rondelles de serrerage 1X clé à capot 1X joint 1 lame de scie diamanté de 5 pouces
Poids net	0,77 kg	0,73 kg

Fabricant : Shanghaiuxinmuyeyouxiangonsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
