AG22 - Molino Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cubierta de lijado de superficie para hormigón con colector de polvo
Marca	Vevor
Modelo	AG22 / AG22-1
Color	Transparente (AG22) / Negro y rojo (AG22-1)
Tamaño de rueda aplicable	4 a 5 pulgadas (100-125 mm)
Peso neto	0,77 kg (AG22) / 0,73 kg (AG22-1)
Uso previsto	Esmerilado, nivelado y pulido de superficies de hormigón; decapado de pintura, epoxi y pegamento
Tipo de muela requerida	Muela diamantada únicamente (no hojas abrasivas clásicas o carburo)
Adaptador para aspiradora	Sí, adaptador universal 28-42 mm (incluido con el modelo AG22); AG22-1 sin adaptador
Accesorios incluidos (AG22)	6 arandelas de apriete, llave para cubierta, adaptador universal para manguera de aspiradora, junta, hoja de sierra diamantada de 5 pulgadas
Accesorios incluidos (AG22-1)	6 arandelas de apriete, llave para cubierta, junta, hoja de sierra diamantada de 5 pulgadas
Ajuste de la profundidad de corte	Sí, deslizando la placa base y apretando el botón
Diámetros adaptables de caja de engranajes	φ40 mm a φ48 mm (con arandelas de espesor correspondientes)
Tipo de herramienta compatible	Amoladora angular de alta velocidad (100 mm y 125 mm)
Limpieza y mantenimiento	Limpiar con un jabón suave y un paño húmedo; evitar solventes como gasolina, trementina, amoníaco
Seguridad	Debe usarse con un sistema de extracción de polvo; usar gafas de protección, mascarilla antipolvo, zapatos de seguridad, casco y protección auditiva según las condiciones
Uso profesional	Sí, herramienta profesional; no permitir que los niños la usen sin supervisión
Entorno de uso	No usar en condiciones húmedas o en presencia de líquidos o gases inflamables
Fabricante	Shanghaiuxinmuyeyouxiangonsi, Shanghai, China
Importador Australia	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV, NSW 2122 Australia
Importador Estados Unidos	Sanven Technology Ltd., Suite 250, 9166 Anaheim, Estados Unidos

Preguntas frecuentes - AG22 Vevor

¿Cómo instalar la cubierta de recolección de polvo en mi amoladora angular?

Primero mida el diámetro de la caja de engranajes de su amoladora, luego elija la arandela de apriete adecuada entre las 6 proporcionadas. Desatornille el botón de la cubierta, gire la placa para ajustar la abrazadera, fije los tornillos. Ensamble la brida interior, el disco de corte, luego la brida exterior y apriete con la llave. Finalmente, retire la cubierta antipolvo y apriete todos los tornillos.

¿Qué tipos de muelas puedo usar con esta cubierta?

Use exclusivamente muelas diamantadas de 4 o 5 pulgadas. No use hojas abrasivas clásicas o hojas con punta de carburo, ya que podrían dañar la cubierta o causar lesiones.

¿Cómo ajustar la profundidad de corte?

Afloje el botón (B) en la cubierta, deslice la placa base para ajustar la profundidad deseada, luego vuelva a apretar el botón. Alinee la superficie de la placa con la escala para una profundidad aproximada.

¿Puedo usar esta cubierta sin aspiradora?

No, este accesorio debe usarse con un sistema de extracción de polvo para evitar la inhalación de polvo nocivo. Use siempre una mascarilla facial o una pantalla antipolvo certificada.

¿Cómo limpiar la cubierta?

Mantenga la cubierta limpia, seca y libre de aceite o grasa. Use solo jabón suave y un paño húmedo. Evite solventes como gasolina, trementina, diluyentes de laca o pintura, amoníaco y detergentes que contengan amoníaco.

¿Cuál es la diferencia entre los modelos AG22 y AG22-1?

El modelo AG22 es transparente e incluye un adaptador universal para manguera de aspiradora, mientras que el AG22-1 es negro y rojo y no incluye este adaptador. Los demás accesorios (arandelas, llave, junta, hoja diamantada) son idénticos.

¿Esta cubierta es adecuada para cortar metal o madera?

No, esta cubierta está diseñada exclusivamente para esmerilado, nivelado y pulido de hormigón, así como para decapado de pintura, epoxi y pegamento. No usarla sobre metal, madera u otros materiales.

¿Cuáles son los diámetros de caja de engranajes compatibles?

Los diámetros compatibles van de 40 mm a 48 mm. Use las arandelas de apriete proporcionadas: para φ40 mm, use la arandela n.° 1 (5,5 mm); para φ42 mm, n.° 2 (4,4 mm); para φ43 mm, n.° 3 (4 mm); para φ44 mm, n.° 4 (3,6 mm); para φ45 mm, n.° 5 (3 mm); para φ48 mm, n.° 6 (1,5 mm).

¿Puedo usar esta cubierta con una amoladora inalámbrica?

Sí, siempre que la amoladora angular tenga alta velocidad y un diámetro de caja de engranajes compatible (40-48 mm). Asegúrese también de que el conector del adaptador de aspiradora encaje correctamente.

¿Qué hacer si el adaptador de aspiradora no se conecta correctamente?

Si el conector proporcionado no se ajusta perfectamente a su amoladora, no use la cubierta de recuperación de polvo. Verifique la compatibilidad y contacte al fabricante si es necesario.

MANUAL DE USUARIO AG22 Vevor

CUBIERTA ANTIPOLVO PARA

AMOLADORA ANGULAR

MODELO: AG 22 / AG22-1

MODELO: AG22 / AG22-1

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de usar. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

INSTRUCCIONES

ADVERTENCIA: LEA TODAS LAS ADVERTENCIAS DE SEGURIDAD Y TODAS LAS INSTRUCCIONES.

Antes de usar, lea estas instrucciones, las instrucciones de la herramienta y el accesorio de amolado, y todas las etiquetas de la herramienta y el accesorio de amolado. No seguir las advertencias e instrucciones puede causar lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas.

Utilice la cubierta adecuada para la herramienta eléctrica. La cubierta debe ajustarse correctamente a la herramienta. El inserto del collar de la herramienta debe encajar en las ranuras del collar de la cubierta.

• Utilice únicamente ruedas de copa de diamante de 4 "/5" con la cubierta de 4 "/5".

El uso de un tipo de accesorio incorrecto puede provocar lesiones personales o daños a la cubierta o a la herramienta.

ADVERTENCIA:

1. Nunca modifique las herramientas eléctricas ni ninguna de sus partes. Podrían producirse daños o lesiones personales.
2. La muerte o lesiones personales graves son inminentes al manipular esta cubierta de recolección de polvo incorrectamente.
3. Existe la posibilidad de muerte o lesiones personales graves si se manipula incorrectamente esta cubierta de recolección de polvo.
4. Existe la posibilidad de lesiones personales o daños a la propiedad si se manipula esta cubierta recolectora de polvo de forma incorrecta.

PRECAUCIONES PARA EL USO DE LA CUBIERTA DE RECOLECCIÓN DE POLVO

1. La cubierta de recolección de polvo es para usar con un aspirador de 4 amoladora angular de alta velocidad de 100 mm (5") y 123 .mm (5 2. La cubierta de recolección de polvo está diseñada para cortar concreto, y otros productos de mampostería. No la utilice para cortar metal ni otros materiales. 3. La cubierta de recolección de polvo está diseñada exclusivamente para discos de corte de diamante. No la utilice con ningún otro tipo de cuchilla, como una cuchilla abrasiva convencional o una cuchilla de sierra con punta de carburo. 4. Antes de comenzar a trabajar, revise siempre la cubierta del colector de polvo para detectar daños, grietas o deformaciones. No la utilice si está dañada, agrietada o doblada, ya que podría causar lesiones. 5. Use siempre protección ocular. Debe usar mascarilla antipolvo, calzado de seguridad antideslizante, casco o protección auditiva según las condiciones. 6. Mantenga la cubierta recolectora de polvo alejada de gasolina, disolvente, petróleo y parafina. 7. Es posible que el conductor suministrado no se conecte correctamente a las amoladoras angulares de alta velocidad. En este caso, no utilice la cubierta de recolección de polvo.

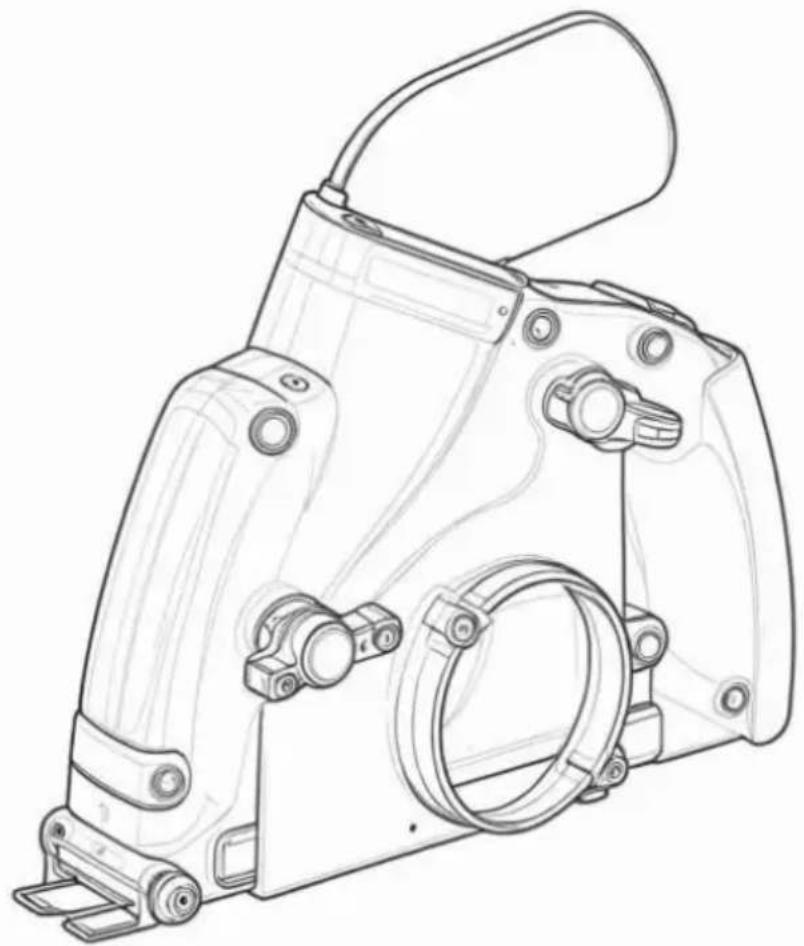

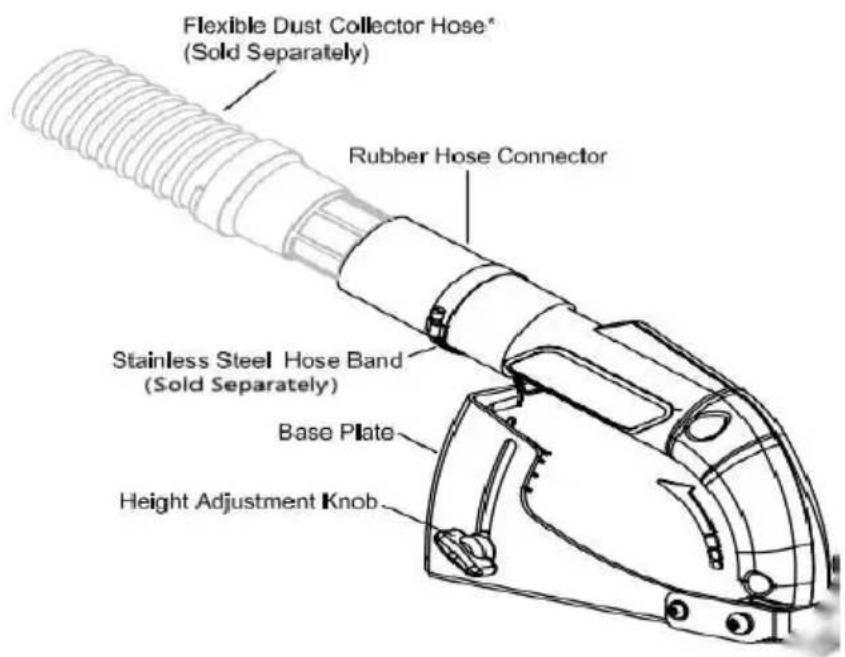

DESCRIPCIÓN GENERAL DE ECOGUARD

• Nota: La cantidad y las especificaciones de la arandela de sujeción varían según el modelo.

Modelo	Númos	Espesor
AG2 2 / AG2 2 -1	6 piezas	Espesor: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

ENSAMBLAJE

ADVERTENCIA Para reducir el riesgo de lesiones, desconecte

siempre la herramienta de la fuente de alimentación antes de colocar o retirar accesorios o realizar ajustes.

1. Desenchufe o retire la batería de la herramienta.
2. Retire todos los accesorios y la protección de la herramienta.
3. Asegúrese de que la herramienta cumpla con los requisitos de ajuste de la cubierta.

USO PREVISTO

Su cubierta para pulido de superficies de concreto está diseñada específicamente para la eliminación de polvo durante el pulido, nivelación y pulido de superficies de concreto. Elimina eficazmente el polvo al decapar pintura, epoxi y pegamento. Con la amoladora, la muela de diamante y el aspirador de polvo adecuados, puede eliminar la gran mayoría del polvo estático y en suspensión. Sin esta cubierta, el polvo podría contaminar el entorno de trabajo o representar un mayor riesgo para la salud del operador y las personas cercanas. Esta cubierta de superficies de concreto siempre debe utilizarse junto con un aspirador de polvo diseñado para la eliminación de polvo de concreto.

NO utilizar en condiciones de humedad o en presencia de líquidos o inflamables.

La cubierta para rectificado de superficies es una herramienta profesional. NO permita que los niños tengan contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia utilicen esta herramienta.

NOTA: El diámetro de la cubierta de pulido es de 5 1,5 mm, por lo que debe verificar el diámetro del rectificador angular y elegir un espesor de arandela de sujeción de diferente tamaño. Agregue el diámetro del cubo de la amoladora angular a 5 1,5 mm.

Ensamblaje

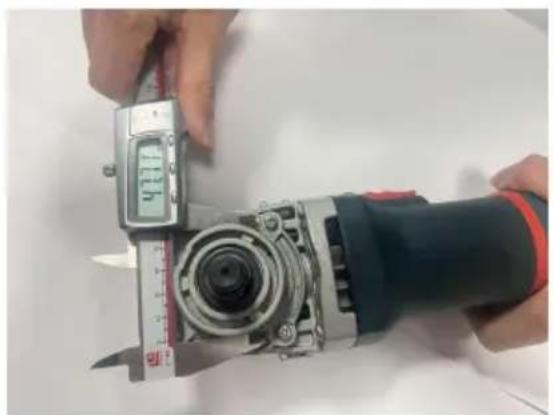

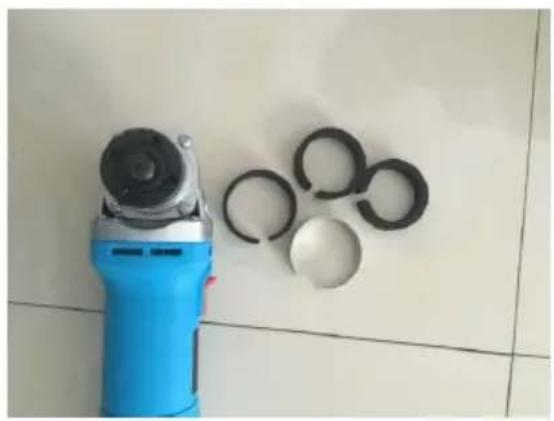

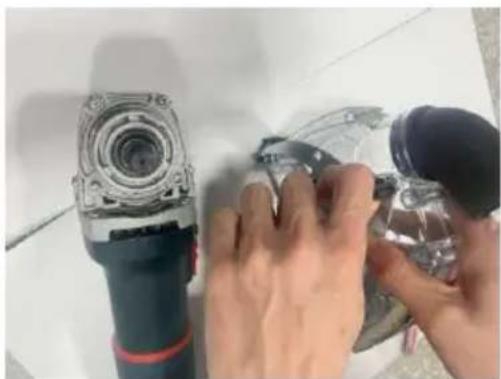

Paso 1: Mida el diámetro de la cubierta de la caja de engranajes de la amoladora angular, como la posición que se muestra a la derecha, el anillo del tiempo correcto para su amoladora angular (6 piezas en total).

NOTA: Modelo AG2 2 /AG2 2 -1 adaptable a las especificaciones de la fresadora angular y colóquela correctamente.

El时间为de su caja de Cambios	Adaptador(espesor)
φ4 0 mm	N.° 1 (5,5 mm)
φ42 mm	N.° 2 (4,4 mm)
φ4 3 mm	N.° 3 (4 mm)
φ44 mm	N.° 4 (3,6 mm)
φ4 5 mm	N.° 5 (3 mm)
φ4 8 mm	N.° 6 (1,5 mm)

Paso 2: botón

Desatornille el

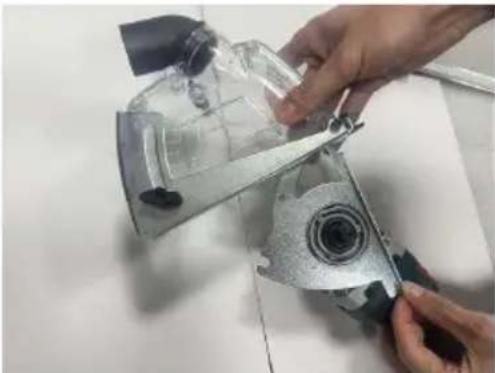

Paso 3: Gire la placa y ajuste la abrazadera al ángulo que desee.

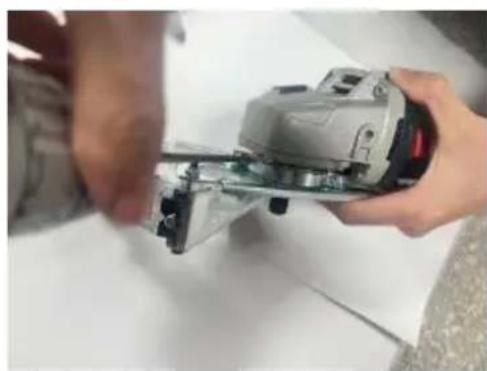

Paso 4: Fije también los tornillos. Atención: no los apriete demasiado en el caso.

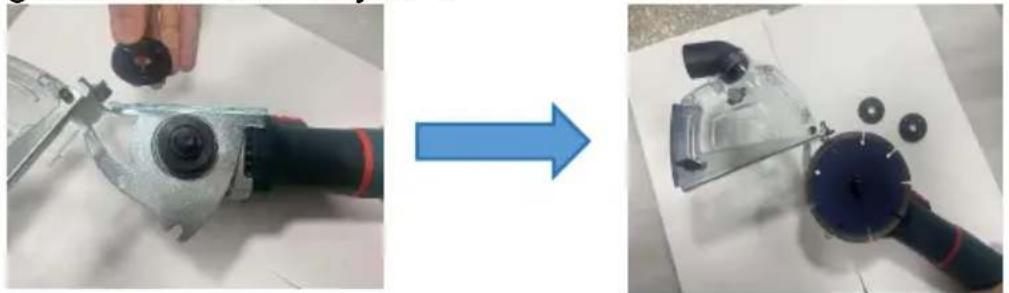

Paso 5: Ensamble la brida interior de su amoladora angular y bajo disco de corte.

Atención: El producto incluye una arandela para el eje de corte. Su uso depende de las diferentes amoladoras angulares y del grosor de las hojas.

Paso 6:

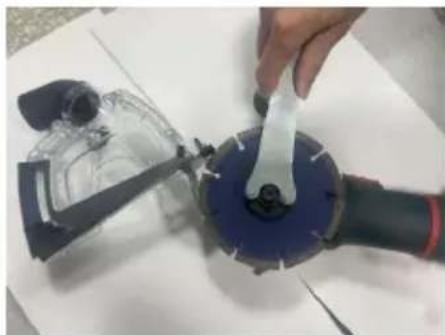

Apriete la brida exterior con la llave.

Paso 7:

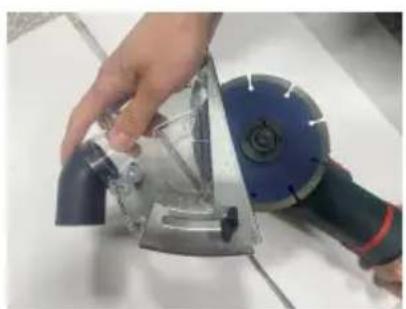

Abra la cubierta antipolvo y apriete todos los tornillos y botones.

• Nota: Los productos mostrados durante la instalación son solo ilustrativos. El color real del producto puede variar según el artículo adquirido.

Paso 8: Conecte el adaptador de manguera de aspiradora universal a la cubierta antipolvo.

Nuestros productos se venden equipados con cabezales convertidores de aspiradora, lo que permite a los consumidores elegir si desean usar este componente para una mayor practicidad.

	AG22/AG22-1
Especillas de adaptador de manguera o aspiradora universal	Tamaño 28-42 mm

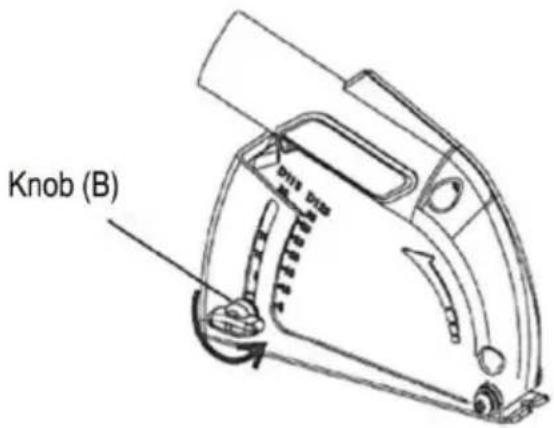

1. Afloje la perilla (B) en la cubierta de recolección de polvo.

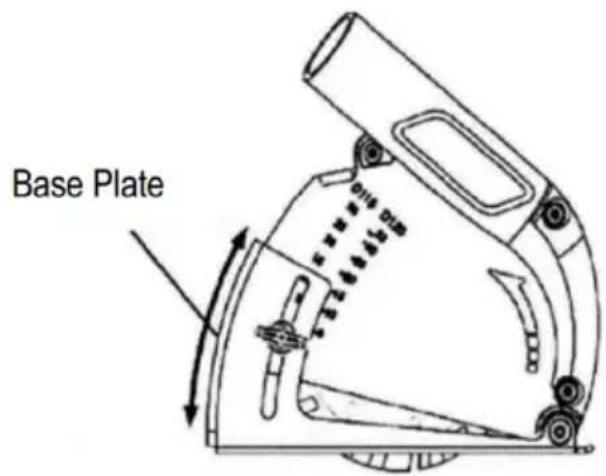

1. Deslice la placa base para ajustar la profundidad de corte y apriete la perilla (B) para fijarla. Haga coincidir la superficie de la placa base con la escala para determinar la profundidad de corte aproximada.

EXTRACCIÓN DE POLVO

ADVERTENCIA: Este accesorio debe utilizarse junto con un

sistema de extracción de polvo. Utilice siempre una máscara de seguridad o una máscara antipolvo certificada.

LIMPIEZA

Mantenga la cubierta limpia, seca y libre de aceite o grasa. Use solo un paño suave y húmedo para limpiar, ya que ciertos agentes de limpieza y solventes son dañinos para los plásticos y otras piezas. Algunos de ellos incluyen gasolina, aguarrás, diluyente de laca, diluyente de pintura.

solventes de limpieza clorados, amoniaco y detergentes domesticos que contengan amoniaco. Nunca use solventes inflamables o combustibles cerca de las herramientas.

ESPECIFICACIONES

Modelo	AG22	AG22-1
Color	Transparente	Negro/Rojo
Tamaño de rueda aplicable	4-5ulgadas	4-5ulgadas
Modelo aplicable	Tipo demightána de corte	Tipo demightána de corte
Accesorios del producto	6 arandelas de sujeción 1 llave para capó 1 adaptador universal par manguera de aspiradora 1X junta 1 hora de sierra de diamante de 5ulgadas	6 arandelas de sujeción 1 llave para capó 1X junta 1 hora de sierra de diamante de 5ulgadas
Peso neto	0,77 kilograms	0,73 kg

Fabricante: Shanghaiimuxinmuyeyouxiangonsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730

UK

REP

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

VEVOR
