Tipo di prodotto	Coperchio per levigatura superficiale del cemento con raccoglitore di polvere
Marca	Vevor
Modello	AG22 / AG22-1
Colore	Trasparente (AG22) / Nero e rosso (AG22-1)
Dimensione ruota applicabile	Da 4 a 5 pollici (100-125 mm)
Peso netto	0,77 kg (AG22) / 0,73 kg (AG22-1)
Utilizzo previsto	Molatura, livellamento e lucidatura di superfici in cemento; rimozione di vernice, epossidica e colla
Tipo di mola richiesta	Solo mola diamantata (non lame abrasive classiche o carburo)
Adattatore per aspirapolvere	Sì, adattatore universale 28-42 mm (incluso con modello AG22); AG22-1 senza adattatore
Accessori inclusi (AG22)	6 rondelle di serraggio, chiave per coperchio, adattatore universale per tubo aspirapolvere, guarnizione, lama per sega diamantata da 5 pollici
Accessori inclusi (AG22-1)	6 rondelle di serraggio, chiave per coperchio, guarnizione, lama per sega diamantata da 5 pollici
Regolazione della profondità di taglio	Sì, facendo scorrere la piastra di base e serrando il pulsante
Diametri adattabili del cambio	φ40 mm a φ48 mm (con rondelle di spessore corrispondenti)
Tipo di utensile compatibile	Smerigliatrice angolare ad alta velocità (100 mm e 125 mm)
Pulizia e manutenzione	Pulire con sapone neutro e un panno umido; evitare solventi come benzina, trementina, ammoniaca
Sicurezza	Deve essere utilizzato con un sistema di aspirazione della polvere; indossare occhiali di protezione, maschera antipolvere, scarpe di sicurezza, casco e protezione dell'udito secondo le condizioni
Uso professionale	Sì, utensile professionale; non lasciare che i bambini lo utilizzino senza supervisione
Ambiente di utilizzo	Non utilizzare in condizioni di umidità o in presenza di liquidi o gas infiammabili
Produttore	Shanghaiuxinmuyeyouxiangonsi, Shanghai, Cina
Importatore Australia	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV, NSW 2122 Australia
Importatore Stati Uniti	Sanven Technology Ltd., Suite 250, 9166 Anaheim, Stati Uniti

Domande frequenti - AG22 Vevor

Come installare il coperchio di raccolta della polvere sulla mia smerigliatrice angolare?

Misurare prima il diametro del cambio della smerigliatrice, quindi scegliere la rondella di serraggio adatta tra le 6 fornite. Svitare il pulsante del coperchio, ruotare la piastra per regolare il morsetto, fissare le viti. Montare la flangia interna, il disco di taglio, quindi la flangia esterna e serrare con la chiave. Infine, rimuovere il coperchio antipolvere e serrare tutte le viti.

Che tipi di mole posso usare con questo coperchio?

Utilizzare esclusivamente mole diamantate da 4 o 5 pollici. Non utilizzare lame abrasive classiche o lame con punta in carburo, poiché potrebbero danneggiare il coperchio o causare lesioni.

Come regolare la profondità di taglio?

Allentare il pulsante (B) sul coperchio, far scorrere la piastra di base per regolare la profondità desiderata, quindi serrare nuovamente il pulsante. Allineare la superficie della piastra con la scala per una profondità approssimativa.

Posso usare questo coperchio senza aspirapolvere?

No, questo accessorio deve essere utilizzato con un sistema di aspirazione della polvere per evitare l'inalazione di polveri nocive. Indossare sempre una maschera facciale o uno schermo antipolvere certificato.

Come pulire il coperchio?

Mantenere il coperchio pulito, asciutto e privo di olio o grasso. Utilizzare solo un sapone neutro e un panno umido. Evitare solventi come benzina, trementina, diluenti per lacca o vernice, ammoniaca e detergenti contenenti ammoniaca.

Qual è la differenza tra i modelli AG22 e AG22-1?

Il modello AG22 è trasparente e include un adattatore universale per tubo aspirapolvere, mentre l'AG22-1 è nero e rosso e non include questo adattatore. Gli altri accessori (rondelle, chiave, guarnizione, lama diamantata) sono identici.

Questo coperchio è adatto per tagliare metallo o legno?

No, questo coperchio è progettato esclusivamente per molatura, livellamento e lucidatura del cemento, nonché per la rimozione di vernice, epossidica e colla. Non utilizzare su metallo, legno o altri materiali.

Quali sono i diametri del cambio compatibili?

I diametri compatibili vanno da 40 mm a 48 mm. Utilizzare le rondelle di serraggio fornite: per φ40 mm, utilizzare la rondella n.1 (5,5 mm); per φ42 mm, n.2 (4,4 mm); per φ43 mm, n.3 (4 mm); per φ44 mm, n.4 (3,6 mm); per φ45 mm, n.5 (3 mm); per φ48 mm, n.6 (1,5 mm).

Posso usare questo coperchio con una smerigliatrice a batteria?

Sì, a condizione che la smerigliatrice angolare abbia una velocità elevata e un diametro del cambio compatibile (40-48 mm). Assicurarsi inoltre che il connettore dell'adattatore dell'aspirapolvere si adatti correttamente.

Cosa fare se l'adattatore dell'aspirapolvere non si collega correttamente?

Se il connettore fornito non si adatta perfettamente alla vostra smerigliatrice, non utilizzare il coperchio di raccolta della polvere. Verificare la compatibilità e contattare il produttore se necessario.

MANUALE UTENTE AG22 Vevor

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software del prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

ISTRUZIONI

ATTENZIONE: LEGGERE TUTTE LE AVVERTENZE DI SICUREZZA E TUTTE LE ISTRUZIONI.

Prima dell'uso, leggere questo foglio di istruzioni, le istruzioni dell'utensile, dell'accessorio di molatura e tutte le etichette sulla copertura, sull'utensile e sull'accessorio di molatura. La mancata osservanza delle avvertenze e delle istruzioni può causare gravi lesioni. Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

• Utilizzare la protezione adatta per l'utensile elettrico. La protezione deve adattarsi correttamente all'utensile. L'inserto sul collare dell'utensile deve adattarsi alle creste sul collare della protezione.
• Utilizzare solo mole diamantate da 4 "/5" con la protezione da 4 ". Un accessorio di tipo o dimensione non corretti può causare lesioni personali o danneggiare la copertura o l'utensile.

SIMBOLOGIA

Leggere il manuale dell'operatore

1. Non modificare mai gli utensili elettrici o qualsiasi loro parte, poiché potrebbero verificarsi danni o lesioni personali.
2. Morte o gravi lesioni personali sono imminenti durante la manipolazione errata del coperchio di raccolta della polvere.
3. Se si maneggia in modo non corretto la copertura per la raccolta della polvere, sussiste il rischio di morte o gravi lesioni personali.
4. Esiste la possibilità di lesioni personali o danni alla proprietà quando

si maneggia in modo non corretto la copertura di raccolta della polvere.

PRECAUZIONI PER L'USO DELLA COPERTURA DI RACCOLTA DELLA POLVERE

1. Il coperchio di raccolta della polvere è per l'uso con smerigliatrice angolare ad alta velocità da 1,00 mm e 5" (125 mm).
2. Il coperchio di raccolta della polvere è progettato per tagliare cemento, pietra e altri materiali in muratura. Non utilizzarlo per tagliare metallo o altri materiali.
3. Il coperchio di raccolta della polvere è progettato esclusivamente per l'uso con una mola diamantata. Non utilizzarlo con nessun altro tipo di mola, come una mola abrasiva convenzionale o una mola per sega con punta in carburo.
4. Controllare sempre che il coperchio di raccolta polvere non presenti danni, crepe o deformazioni prima di iniziare il lavoro. Non utilizzare il coperchio di raccolta polvere se è danneggiato, crepato o piegato, poiché potrebbe causare lesioni.
5. Indossare sempre protezioni per gli occhi. Maschera antipolvere, scarpe di sicurezza antiscivolo, casco o protezioni per l'udito devono essere utilizzati per condizioni appropriate.
6. Tenere il coperchio di raccolta della polvere lontano da benzina, diluente, petrolio e paraffina.
7. Il connettore in dotazione potrebbe non collegarsi saldamente a tutte le smerigliatrici angolari ad alta velocità. In quel caso, non utilizzare il coperchio di raccolta della polvere.

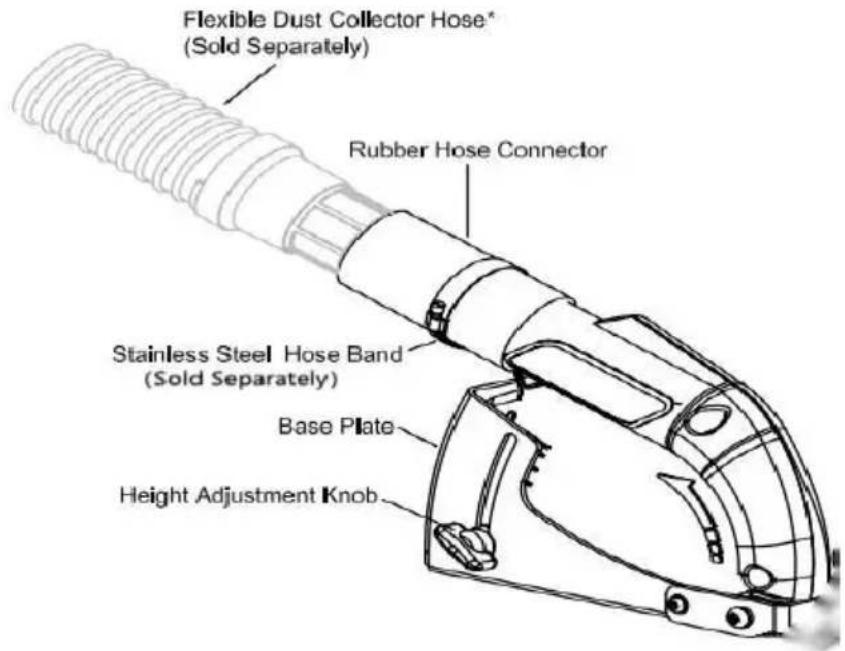

PANORAMICA ECOGUARD

• Nota: la quantità e le specifiche della rondella di serraggio variano a seconda del modello.

Modello	Numeri	Spessore
AG2 2 / AG2 2 -1	6 PZ	Spessore: 1,5 mm / 3 mm / 3,6 mm / 4,4 mm / 5,5 mm

ASSEMBLAGGIO

ATTENZIONE: Per ridurre il rischio di lesioni, scollegare sempre

l'alimentazione dell'utensile prima di collegare o rimuovere accessori o effettuare regolazioni.

1. Scollegare o rimuovere il pacco batteria dall'utensile.
2. Rimuovere tutti gli accessori e la protezione dell'utensile.
3. Assicurarsi che l'utensile soddisfi i requisiti di adattamento della protezione.

USO PREVISTO

La protezione per la levigatura delle superfici in calcestruzzo è specificamente progettata per la rimozione della polvere durante le seguenti attività: levigatura, livellamento e lucidatura delle superfici in calcestruzzo. Rimuove efficacemente la polvere durante la rimozione di vernice superficiale, epossidica e colla. Utilizzando la smerigliatrice, la mola diamantata e l'aspiratore per la polvere appropriati, si può eliminare la stragrande maggioranza della polvere statica e sospesa nell'aria. Senza questa protezione, tale polvere potrebbe altrimenti contaminare l'ambiente di lavoro o rappresentare un rischio maggiore per la salute dell'operatore e delle persone nelle vicinanze. Questa levigatrice per superfici in calcestruzzo deve sempre essere utilizzata insieme a un aspiratore per polvere progettato per la rimozione della polvere di calcestruzzo.

NON utilizzare in condizioni di umidità o in presenza di liquidi o gas infiammabili.

La protezione per la rettifica superficiale è uno strumento professionale. NON lasciare che i bambini entrino in contatto con lo strumento. Quando questo strumento viene utilizzato da operatori inesperti, è necessaria la supervisione.

NOTA: il diametro della protezione di rettifica è 5 1,5 mm; quando è necessario controllare il diametro della smerigliatrice angolare e scegliere diverse dimensioni di spessore della rondella di serraggio, aggiungere il diametro del collare della smerigliatrice angolare a 5 1,5 mm.

Assemblaggio

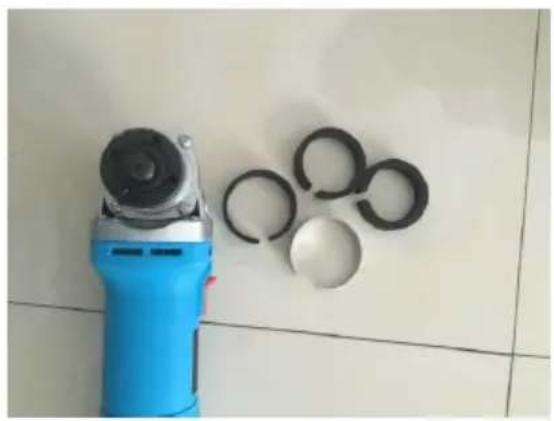

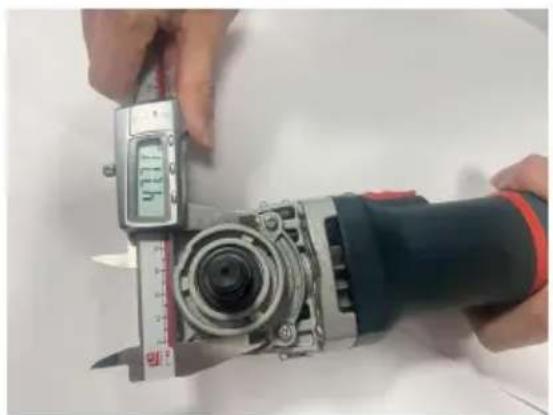

Fase 1: Misura il diametro del coperchio della scatola degli ingranaggi della tua smerigliatrice angolare, come nella posizione molto a destra, e scegli l'anello della misura corretta per la tua smerigliatrice angolare (pezzi in totale).

NOTA: Modello AG2 2 /AG2 2 -1 adattabile alle specifiche della fresa angolare e posizionarlo correttamente.

Dimensioni del tuochio	Adattatore(spessore)
φ4 0 mm	N. 1 ( 5,5 mm)
φ42mm	N.2 (4,4 mm )
φ4 3 millimetri	N.3 ( 4mm )
φ44mm	N. 4 (3,6 mm )
φ4 5 mm	N. 5 (3mm)
φ4 8 mm	N. 6 ( 1,5 mm)

Svitare il

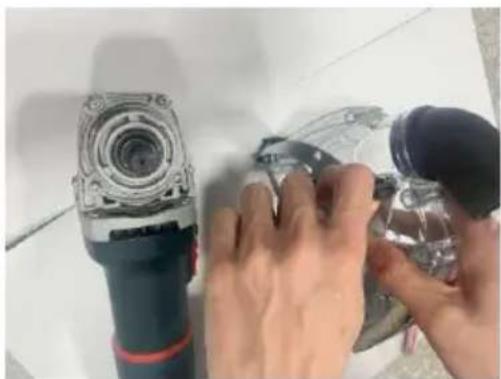

Fase 2: pulsante

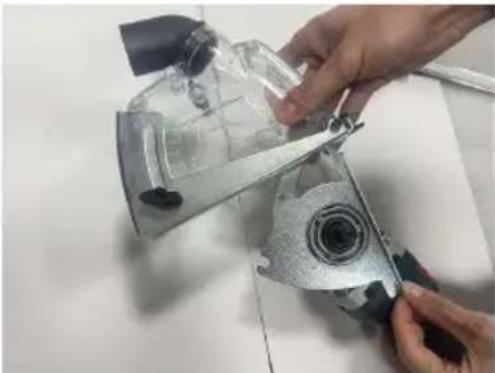

Fase 3: ruotare la piastra e regolare il morsetto all'angolazione desiderata.

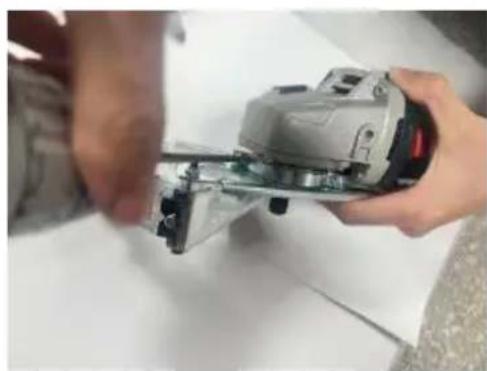

Fase 4: Fissare entrambe le viti. Attenzione: non stringerle troppo in questa fase.

Fase 5: Montare la flangia interna della smerigliatrice angolare e poi il disco da taglio.

Attenzione: con il prodotto è presente una rondella per la regolazione dell'altezza del disco da taglio. Se utilizzarla o meno dipende dalle smerigliatrici angolari e dallo spessore delle lame.

Fase 6:

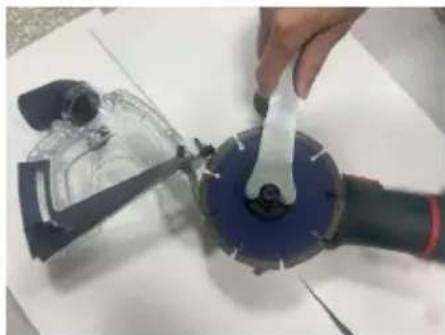

Serrare la flangia esterna con la chiave.

Fase 7:

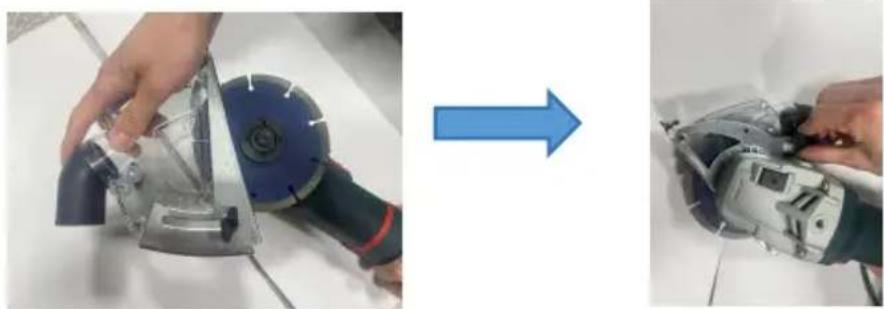

Togliere il coperchio antipolvere e stringere tutte le viti e i pulsanti.

• Nota: i prodotti raffigurati nel processo di installazione sono a scopo illustrativo. Il colore effettivo del prodotto può variare ed è soggetto all'articolo specifico acquistato.

Fase 8: Collegare l'adattatore universale del tubo dell'aspirapolvere al coperchio antipolvere.

I nostri prodotti sono dotati di testine di conversione per aspirapolvere, consentendo ai consumatori di scegliere se utilizzare o meno quel componente per una maggiore praticità.

	AG22/AG22-1
Specifiche dell'adattatore universale per tubo flessibile dell'aspirapolvere
	Dimensioni 28-42mm

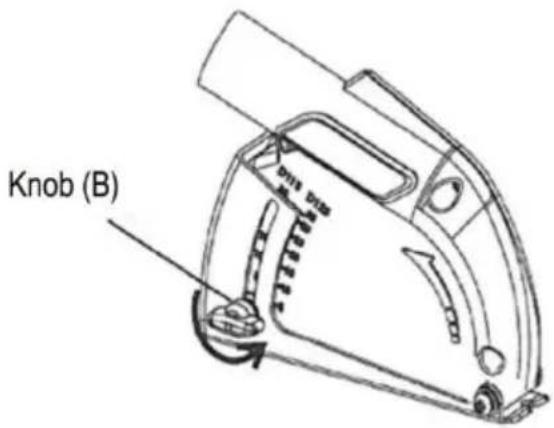

1. Allentare la manopola (B) sul coperchio di raccolta della polvere.

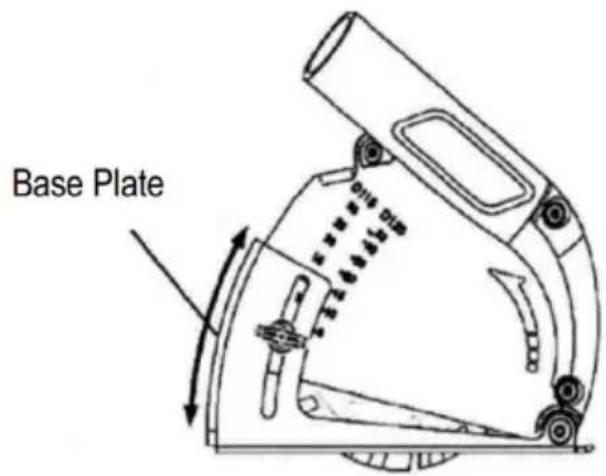

1. Far scorrere la piastra di base per regolare la profondità di taglio, stringere la manopola (B) per fissare la profondità. Far corrispondere la superficie di corrispondenza della piastra di base alla scala per determinare la profondità di taglio approssimativa.

ASPIRAZIONE DELLA POLVERE

ATTENZIONE: questo accessorio deve essere utilizzato insieme

a un sistema di aspirazione della polvere. Indossare sempre una visiera

di sicurezza certificata o una maschera antipolvere.

PULIZIA

Mantenere la copertura pulita, asciutta e priva di olio o grasso. Utilizzare solo sapone neutro e un panno umido per la pulizia, poiché alcuni detergenti e solventi sono dannosi per la plastica e altre parti. Alcuni

di questi includono benzina, trementina, diluente per lacca, diluente per vernici, solventi per la pulizia clorurati, ammoniaca e detergenti contenenti ammoniaca. Non utilizzare mai solventi infiammabili o combustibili vicino agli utensili.

SPECIFICHE

Modello	AG22	AG22-1
Colore	Trasparente	Nero/Rosso
Dimensioni delle ruote applicabili	4-5 pollici	4-5 pollici
Modello applicabile	Tipodi di macchina da tagli	Tipodi di macchina da tagli
Accessori del prodotto	6 X rondella di serraggio 1X chiave per cofano 1X adattatore universale per tubo flessibile dell'aspirapolvere 1X guarnizione 1lama diamantata da 5 pollici	6 X rondella di serraggio 1X chiave per cofano 1X guarnizione 1 lama diamantata da 5 pollici
Peso netto	0,77 kg	0,73 kg

Produttore: Shanghaiimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anahe

Luogo, Rancho Cucamonga, CA 91730
