Marca	Vevor
Modelo	AG26-1
Tipo de producto	Cubierta de lijado de superficie para hormigón (aspirador de polvo)
Uso	Lijado, nivelado y pulido de superficies de hormigón, eliminación de polvo de pintura, epoxi y pegamento
Dimensión de rueda compatible	4 a 5 pulgadas (aproximadamente 100-125 mm)
Diámetro del collar de sujeción	51,5 mm
Peso neto	1,02 kg
Color	Negro / Rojo
Accesorios incluidos	6 arandelas de sujeción (espesores: 1,5 mm / 3 mm / 3,6 mm / 4,4 mm / 5,5 mm) 1 llave M10-M13 1 adaptador universal para manguera de aspiradora (28-42 mm) 1 disco de rueda metálico de 4 pulgadas 1 junta 1 llave abierta
Sistema de extracción de polvo	Puerto antipolvo con adaptador universal para aspiradora
Funcionalidades principales	Reducción de polvos estáticos y en suspensión; falda de cepillo reemplazable; tornillo de ajuste de la pinza; palanca de sujeción rápida
Compatibilidad	Amoladoras angulares con collar de diámetro 51,5 mm (ajuste mediante arandelas de sujeción)
Mantenimiento y limpieza	Limpiar con un jabón suave y un paño húmedo; no usar disolventes inflamables o clorados
Seguridad	Usar imperativamente con un aspirador antipolvo y una mascarilla certificada; no usar en ambiente húmedo; desconectar la alimentación antes del montaje
Garantía	Certificado de garantía electrónico disponible en www.vevor.com/support

Preguntas frecuentes - AG26-1 Vevor

¿Qué tipos de amoladoras angulares son compatibles con la cubierta AG26-1?

La cubierta está diseñada para amoladoras angulares con un collar de diámetro 51,5 mm. Diferentes arandelas de sujeción (espesores de 1,5 a 5,5 mm) permiten ajustar la sujeción. Verifique el diámetro del collar de su amoladora y use la arandela adecuada.

¿Cómo instalar la cubierta de lijado en la amoladora?

Desconecte primero la alimentación. Afloje la tuerca de la banda de sujeción, deslice la cubierta sobre el collar de la amoladora alineando las ranuras, apriete el collar, luego fije la muela diamantada. Ajuste el espacio con las arandelas si es necesario.

¿Se puede usar esta cubierta sin aspiradora?

No, es imperativo usar una aspiradora adecuada para polvos de hormigón. La cubierta está diseñada para conectarse a una manguera de aspiradora mediante el adaptador universal suministrado.

¿Cómo limpiar y mantener la cubierta?

Limpie regularmente la cubierta con un jabón suave y un paño húmedo. Nunca use disolventes inflamables (gasolina, diluyentes) o clorados. Manténgala limpia y seca.

¿Qué tipos de muelas se recomiendan?

Use exclusivamente muelas diamantadas de 4 a 5 pulgadas (tipo taza o cubilete) para el lijado en seco. No usar muelas de corte o muelas abrasivas aglomeradas.

¿Cómo ajustar la profundidad de la muela respecto a la cubierta?

Si la muela no sobresale del borde de la cubierta, retírela y agregue espaciadores (arandelas) alrededor del eje. Apriete o afloje los tres tornillos del collar de sujeción para ajustar el espacio.

¿La cubierta es compatible con amoladoras a batería?

Sí, siempre que la amoladora tenga un collar de diámetro 51,5 mm. Asegúrese de desconectar la batería antes de cualquier operación de montaje o ajuste.

¿Qué hacer si la cubierta no se sujeta correctamente?

Verifique que el diámetro del collar corresponda a 51,5 mm. Use las arandelas de sujeción suministradas para ajustar el espesor. El tornillo de ajuste de la pinza (B) debe apretarse después de cerrar la palanca de sujeción.

¿Cómo reemplazar la falda de cepillo?

La falda de cepillo es reemplazable. Retire la antigua pasando por el orificio de extracción (E) e inserte la nueva falda. Asegúrese de que esté bien colocada para un sellado óptimo.

¿Dónde encontrar piezas de repuesto o soporte técnico?

Visite www.vevor.com/support para asistencia técnica y el certificado de garantía electrónico. Las piezas como la falda de cepillo o las arandelas se pueden pedir al fabricante.

MANUAL DE USUARIO AG26-1 Vevor

CUBIERTA ANTIPOLVO PARA

AMOLADORA ANGULAR

MODELO: AG26/AG26-1

Soporte técnico y certificado de garantía electrónica

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

INSTRUCCIONES

ADVERTENCIA: LEA TODAS LAS ADVERTENCIAS DE SEGURIDAD Y TODAS LAS INSTRUCCIONES.

Antes de usar, revise detenidamente esta hoja de instrucciones, las instrucciones de la herramienta y el accesorio de amolado, así como las etiquetas adheridas a la cubierta, la herramienta y el accesorio de amolado. No seguir las advertencias e instrucciones proporcionadas podría causar lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas.

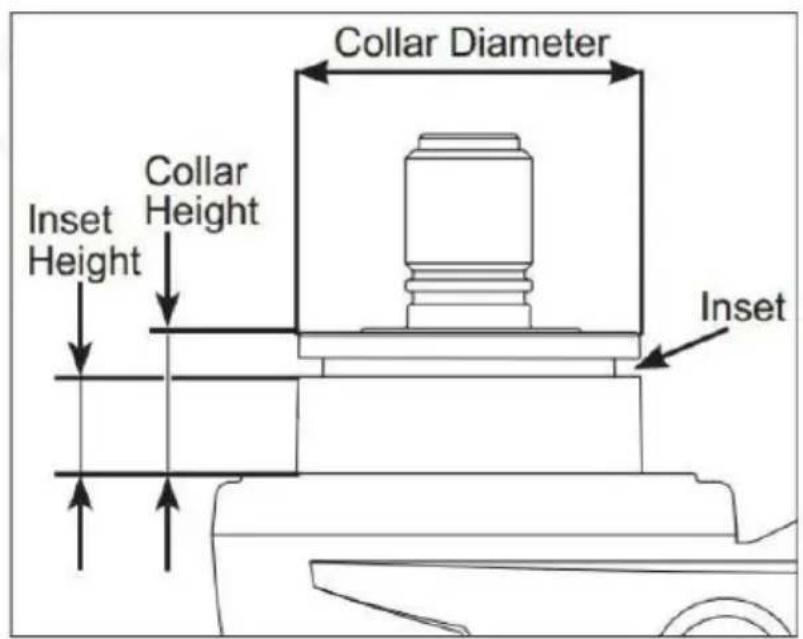

Utilice la cubierta adecuada para la herramienta eléctrica. La cubierta debe ajustarse correctamente a la herramienta. El inserto del collar de la herramienta debe encajar en las ranuras del collar de la cubierta.

- Utilice únicamente ruedas de copa de diamante de 4 "/5" con la cubierta de 4 "/5".

El tamaño o tipo de accesorio incorrecto puede provocar lesiones personales o daños a la cubierta o a la herramienta.

SIMBOLOGÍA

ADVERTENCIA: Nunca modifique las herramientas eléctricas ni ninguna de sus partes. Podrían producirse daños o lesiones personales.

INTRODUCCIÓN

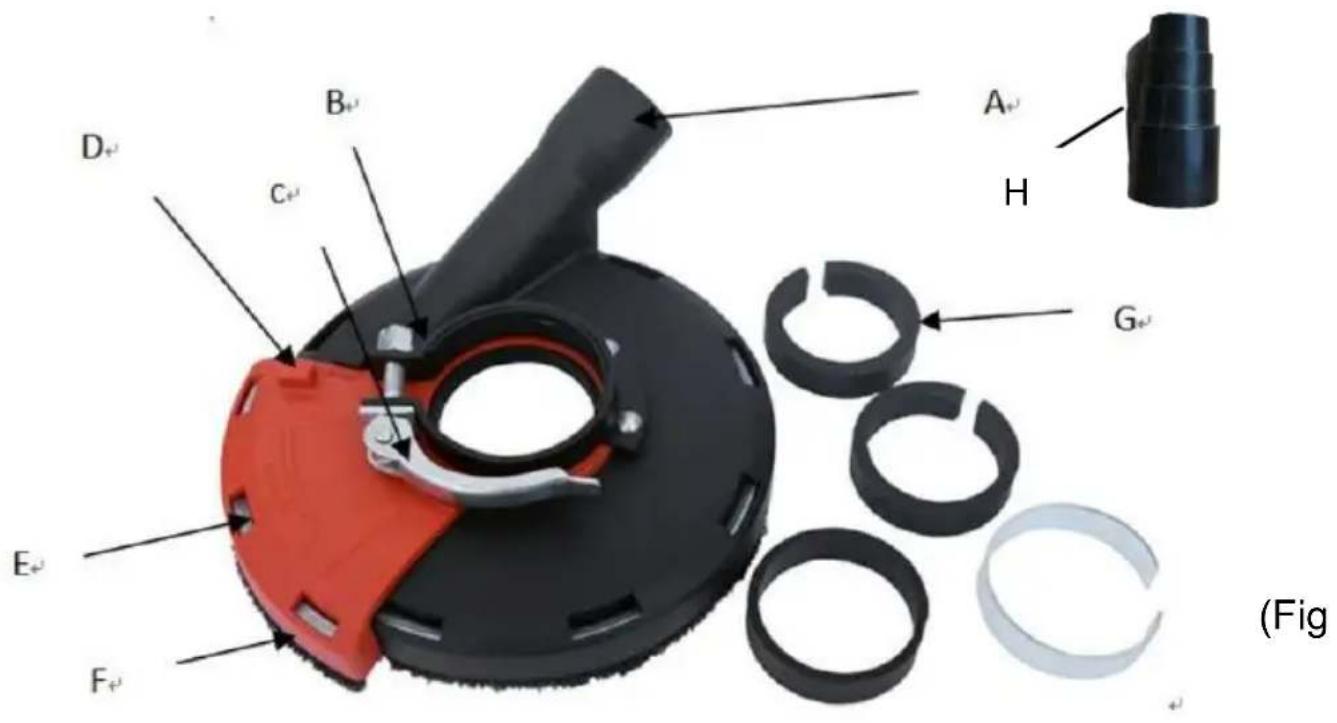

A: Puerto de polvo B: Tornillo de ajuste de la abrazadera

Inteligente D: Pestaña de la puerta con borde

E: Orificio de extracción de la falda del cepillo F: Falda de cepillo reemplazable

G: Arandela de sujeción H: Adaptador de manguera universal para aspiradora

* Nota: La cantidad y las especificaciones de la arandela de sujeción varían según el modelo.

Modelo	Números	Espesor
AG26/ AG26-1	6 piezas	Espesor: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

Su cubierta para pulido de superficies de concreto ha sido meticulosamente diseñada para una eficiente eliminación del polvo en

diversas aplicaciones, como el pulido, la nivelación y el pulido de superficies de concreto. Elimina eficazmente el polvo al remover pintura epoxi y pegamento. Al utilizar la amoladora, la muela de diamante y el aspirador de polvo adecuados, esta cubierta puede reducir significativamente el polvo estático y en suspensión. Sin esta cubierta, dicho polvo podría contaminar el entorno de trabajo o representar un mayor riesgo para la salud del operador y las personas cercanas. Es fundamental utilizar esta amoladora de superficies de concreto siempre junto con un aspirador de polvo diseñado específicamente para la eliminación de polvo de concreto.

NO la utilice en condiciones de humedad ni en presencia de líquidos o gases inflamables. La cubierta para rectificado de superficies es una herramienta profesional.

NO permita que los niños entren en contacto con la herramienta. Es imprescindible la supervisión de operadores sin experiencia cuando la utilicen.

MONTAJE

ADVERTENCIA Para reducir el riesgo de lesiones, desconecte siempre la fuente de alimentación de la herramienta antes de colocar o quitar accesorios o realizar ajustes.

1. Desenchufe o retire la batería de la herramienta.
2. Retire todos los accesorios y la protección de la herramienta.
3. Asegúrese de que la herramienta cumpla con los requisitos de ajuste de la cubierta.

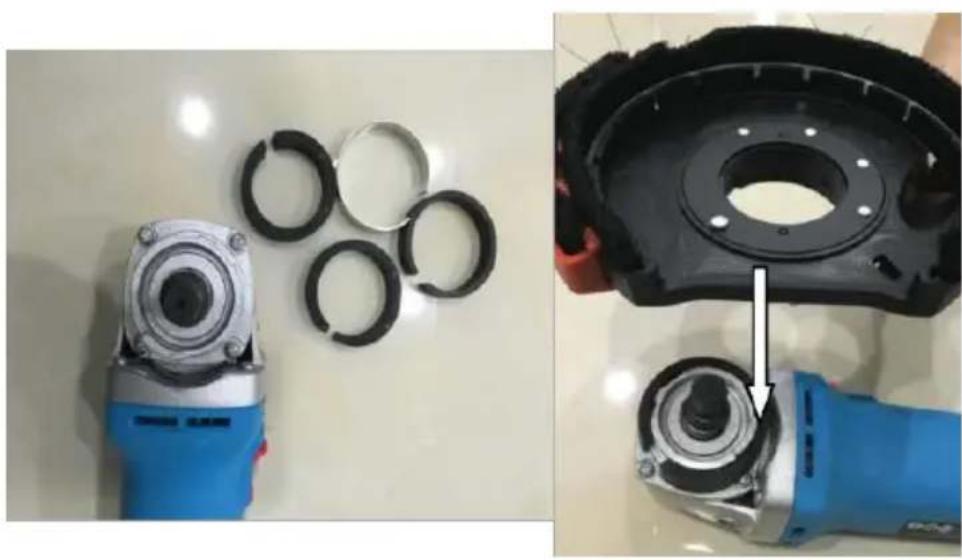

1. Afloje la tuerca de la abrazadera de la banda (1/4 " para cubierta") para que la abrazadera de la banda sea lo suficientemente ancha para deslizarse sobre el collar de la herramienta.
2. Coloque las crestas de la abrazadera de banda en la inserción de

de la herramienta.

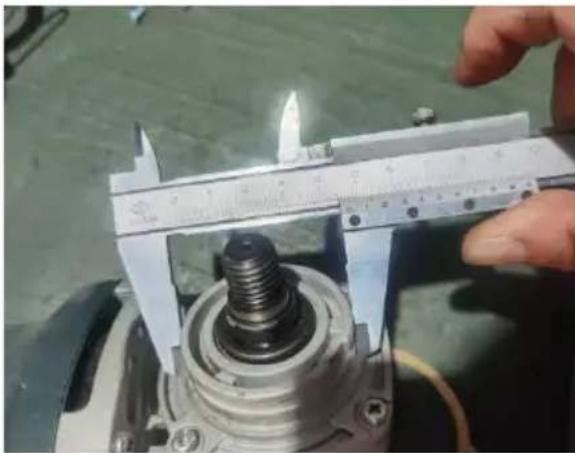

NOTA: El diámetro de la cubierta de rectificado de superficies es de mm, por lo que debe verificar el diámetro de su amoladora angular y el grosor de la arandela de sujeción de diferente tamaño (Fig. 1G). Ajuste el diámetro del collar de la amoladora angular (Fig. 2) a 51,5 mm.

(Figura 2)

NOTA: Modelo AG26/AG26-1 fresadora angular adaptable especificaciones y colóquela correctamente.

El tamaño de su

Adaptador(espesor)

1. Gire la cubierta a la posición deseada.
2. Centre la cubierta en el eje y apriete firmemente la abrazadera de banda, asegurándose de que las crestas permanezcan enganchadas con la inserción.
3. Coloque la rueda de copa de diamante de acuerdo con las instrucciones del fabricante de la herramienta y los accesorios.
4. Si la muela de copa de diamante no sobresale del borde de la cubierta, retírela y coloque los espaciadores alrededor del husillo. Vuelva a instalar la muela de copa de diamante. Para ajustar el espaciado, apriete o afloje los tres tornillos de la abrazadera de banda. Asegúrese de que el tope esté lo suficientemente enganchado con el perno para sujetar la abrazadera a la protección.
5. Inserte la manguera de aspiración en el puerto. Sujétela al cable de alimentación (si es necesario) con la brida desmontable.

1. Siga las instrucciones para montar y quitar la protección en la herramienta para quitar la protección de la amoladora.

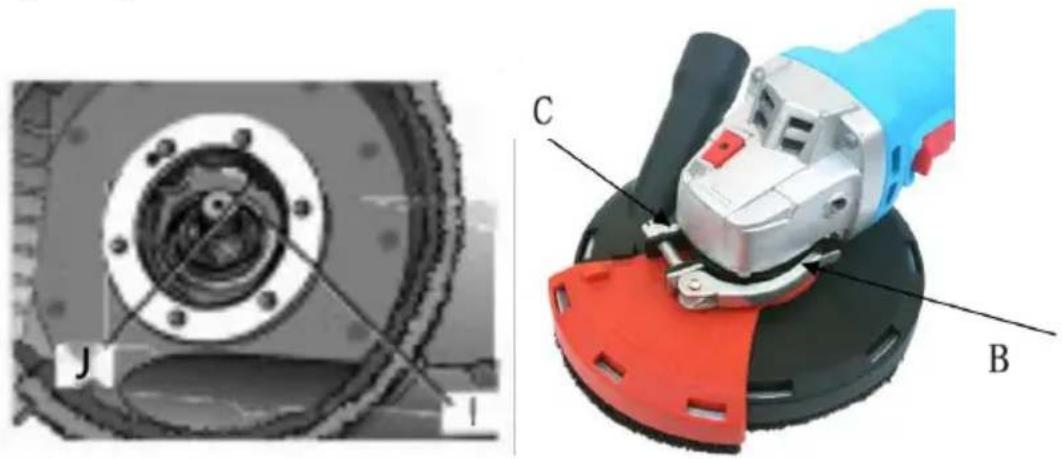

2. Abra la palanca de sujeción (C) en la cubierta de rectificado de superficies y alinee las pestañas (J) de la cubierta con las ranuras de la caja de engranajes de la rectificadora.
3. Con la palanca de sujeción abierta, gire la cubierta a la posición de trabajo deseada. La cubierta de la rectificadora de superficies debe colocarse entre el husillo y el operador para protegerlo.
4. Cierre la palanca de sujeción para asegurar la cubierta de superficie.

caja de engranajes y apriete el tornillo de ajuste de la abrazadera para asegurarse de que la cubierta esté sujeta de forma segura a la caja de engranajes.

NOTA: No apriete el tornillo de ajuste de la abrazadera (B) con la palanca de sujeción en posición abierta, pueden producirse daños indetectables en la cubierta de rectificado de superficie o en el cubo de montaje.

1. Para retirar la cubierta de rectificado superficial, abra primero la palanca de sujeción. A continuación, gire la cubierta para alinear las ranuras y las pestañas, y levántela con cuidado.
2. Conecte el adaptador de manguera de aspiradora universal a la cubierta antipolvo.

Nuestros productos vienen equipados con cabezales convertidores de aspiradora, lo que permite a los consumidores elegir si desean utilizar este componente para una mayor practicidad.

	AG26/AG26-1
Especificaciones del adaptador de manguera de aspiradora universal
	Tamaño 28-42 mm
Utilice el adaptador de manguera de la aspiradora	Inserte el extremo de 42 mm en la cubierta antipolvo y el tubo de la aspiradora en el otro extremo.
No utilice el adaptador de manguera de la aspiradora
	Inserte la manguera de la aspiradora directamente en el puerto de la cubie antipolvo

* Montaje en seco de muelas de copa de diamante para superficies.

Las muelas de copa de diamante seco sirven como accesorios funcionales complementarios, no como componentes estándar para todos los productos. Consulte el modelo de compra específico para obtener información precisa.

Siga las instrucciones de montaje y uso de la rueda de corte en el de la herramienta y monte la rueda de amolar. NO utilice discos de tipo 1 ni discos abrasivos aglomerados. Se recomienda usar discos de copa de diamante seco (L).

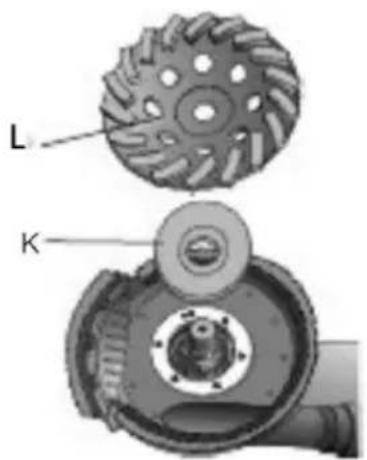

Para usar con esta cubierta, la arandela de brida interior (K) debe instalarse detrás del volante para permitir la libre extracción de herramientas y un ajuste adecuado.

ADVERTENCIA: Este accesorio debe utilizarse con un sistema de

extracción de polvo, utilice siempre una máscara de seguridad certificada o un respirador. máscara contra el polvo.

Mantenga la cubierta limpia, seca y libre de aceite o grasa. Use solo un paño suave y húmedo para limpiarla, ya que ciertos agentes de limpieza y disolventes pueden dañar los plásticos y otros componentes. Entre las sustancias nocivas se incluyen la gasolina, la trementina, el diluyente de laca, el diluyente de pintura, los disolventes de limpieza clorados, el amoníaco y los detergentes domésticos que contengan amoníaco. Nunca utilice disolventes inflamables o combustibles cerca de las herramientas.

Modelo	AG26	AG26-1
Color	Negro/Rojo	Negro/Rojo
Tamaño de rueda aplicable	4-5 pulgadas	4-5 pulgadas
Modelo aplicable	Tipo de lijadora	Tipo de lijadora
Accesorios del producto	6 arandelas de sujeción1 llave M10-M131 adaptador universal para manguera de aspiradora1X junta1X llave abierta	6 arandelas de sujeción1 llave M10-M131 adaptador universal para manguera de aspiradora1 disco de rueda de metal d pulgadas1X junta1X llave abierta
Peso neto	0,6 kilos	1,02 kilogramos

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730

UK

REP

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
