AG26-1 - Kvarn Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	AG26-1
Produkttyp	Dammsugarskydd för betongslipning (dammutsug)
Användning	Slipning, avjämning och polering av betongytor, borttagning av damm från färg, epoxy och lim
Kompatibel hjulstorlek	4 till 5 tum (ca 100-125 mm)
Diameter på spännkragen	51,5 mm
Nettovikt	1,02 kg
Färg	Svart / Röd
Ingående tillbehör	6 spännbrickor (tjocklekar: 1,5 mm / 3 mm / 3,6 mm / 4,4 mm / 5,5 mm) 1 nyckel M10-M13 1 universaladapter för dammsugarslang (28-42 mm) 1 metallhjulskiva 4 tum 1 packning 1 öppen nyckel
Dammutsugningssystem	Dammport med universaladapter för dammsugare
Huvudfunktioner	Minskning av statisk och suspenderad damm; utbytbart borstskydd; justerbar klämskruv; snabbspännhävarm
Kompatibilitet	Vinkelslipar med kragediameter 51,5 mm (justering med spännbrickor)
Underhåll och rengöring	Rengör med mild tvål och fuktig trasa; använd inte brandfarliga eller klorerade lösningsmedel
Säkerhet	Använd obligatoriskt med en dammsugare och certifierad mask; använd inte i fuktig miljö; koppla bort strömmen före montering
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - AG26-1 Vevor

Vilka typer av vinkelslipar är kompatibla med dammsugarskyddet AG26-1?

Skyddet är utformat för vinkelslipar med en kragediameter på 51,5 mm. Olika spännbrickor (tjocklekar från 1,5 till 5,5 mm) gör det möjligt att justera spänningen. Kontrollera diametern på din slipmaskins krage och använd lämplig bricka.

Hur installerar man dammsugarskyddet på slipmaskinen?

Koppla först bort strömmen. Lossa spännbandets mutter, skjut skyddet över slipmaskinens krage med spåren i linje, dra åt kragen och fäst diamantslipskivan. Justera avståndet med brickor vid behov.

Kan man använda detta skydd utan dammsugare?

Nej, det är obligatoriskt att använda en dammsugare anpassad för betongdamm. Skyddet är utformat för att anslutas till en dammsugarslang via medföljande universaladapter.

Hur rengör och underhåller man skyddet?

Rengör skyddet regelbundet med mild tvål och fuktig trasa. Använd aldrig brandfarliga lösningsmedel (bensin, thinner) eller klorerade. Håll det rent och torrt.

Vilka typer av slipskivor rekommenderas?

Använd uteslutande diamantslipskivor på 4 till 5 tum (kopp- eller skåltyp) för torrslipning. Använd inte kapskivor eller agglomererade slipskivor.

Hur justerar man slipskivans djup i förhållande till skyddet?

Om slipskivan inte sticker ut från skyddets kant, ta bort den och lägg till distansbrickor runt spindeln. Dra åt eller lossa de tre skruvarna på spännkragen för att justera avståndet.

Är skyddet kompatibelt med batteridrivna vinkelslipar?

Ja, så länge slipmaskinen har en krage med diameter 51,5 mm. Se till att koppla bort batteriet före montering eller justering.

Vad gör man om skyddet inte sitter ordentligt?

Kontrollera att kragens diameter är 51,5 mm. Använd medföljande spännbrickor för att justera tjockleken. Klämskruven (B) måste dras åt efter att spännhävarmen stängts.

Hur byter man borstskyddet?

Borstskyddet är utbytbart. Ta bort det gamla genom uttagshålet (E) och sätt i det nya. Se till att det sitter på plats för optimal tätning.

Var hittar man reservdelar eller teknisk support?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Delar som borstskydd eller brickor kan beställas från tillverkaren.

BRUKSANVISNING AG26-1 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

INSTRUKTIONER

VARNING: LÄS ALLA SÄKERHETSVARNINGAR OCH ALLA INSTRUKTIONER.

Läs noga igenom detta instruktionsblad före användning, riktlinjerna för både verktyget och sliptillbehöret, samt alla etiketter som är fästa på verktyget och sliptillbehöret. Att försumma att följa de medföljande varningarna och instruktionerna kan leda till allvarliga skador. Spara alla varningar och instruktioner för framtida referens.

• Använd rätt hölje för elverktyget. Höljet måste passa verktyget. Insatsen på verktygskragen måste passa räfflorna på höljeskragen.
• Använd endast 4"/5" diamantkopphjul med 4"/5" höljet.

Felaktig storlek eller typ av tillbehör kan orsaka personskada eller skada på höljet eller verktyget.

SYMBOLOGI

VARNING: Modifiera aldrig elverktyget eller någon del av det, det kan leda till skador eller personskador.

INTRODUKTION

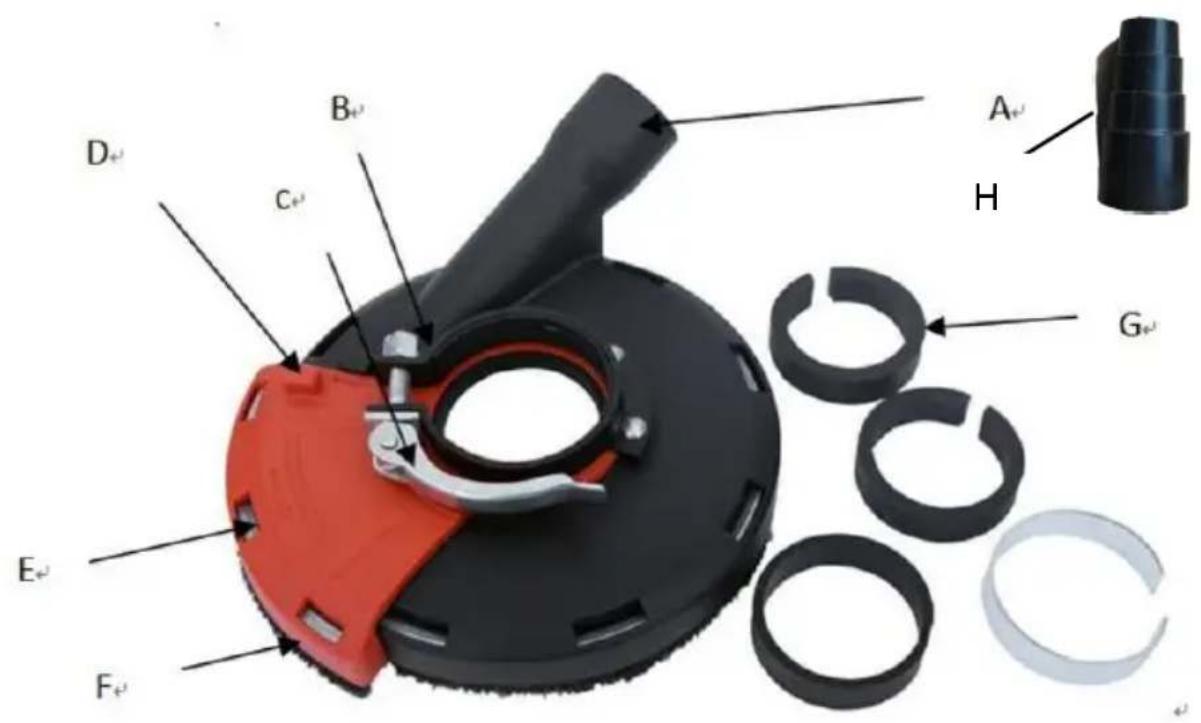

A: Dammport B: Klämjusteringsskruv C: Spak D: Kantdörrflik E: Borttagningshål för borstkjol F: Utbytbar borstkjol G: Klämbricka H: Universell dammsugarslangadapter

* Obs: Kvantiteten och specifikationerna för klämbrickan varierar beroende på modell.

Modell	Tal	Tjocklek
AG26/AG26-1	6 st	Tjocklek: 1,5 mm / 3 mm / 3,6 mm / 4 mm / 5,5 mm

Din betongytaslipning har noggrant utformats för effektiv dammborttagning under olika applikationer, inklusive slipning, utjämning och polering av betongytor. Det eliminerar effektivt damm när du tar bort ytfärg, epoxi och lim. Genom att använda lämplig slipmaskin, diamantslipskiva och dammsugare kan detta hölje avsevärt minska både statiskt oc

luftburet damm. Utan användning av detta ytsliphölje kan sådant damm annars förorena arbetsmiljön eller utgöra ökade hälsorisker för operatör och de i närheten. Det är absolut nödvändigt att denna betongytaslipmaskin alltid används tillsammans med en dammsugare som är speciellt utformad för borttagning av betongdamm.

INTE under våta förhållanden eller i närvaro av brandfarliga vätskor eller gaser. Ytsliphöljet är ett professionellt verktyg.

INTE barn komma i kontakt med verktyget. Övervakning är obligatorisk när oerfarna operatörer använder detta verktyg.

MONTERING

VARNING För att minska risken för skada, koppla alltid bort verktygets strömförsörjning innan du sätter på eller tar bort tillbehör eller gör justeringar.

1. Koppla ur eller ta bort batteripaketet från verktyget.
2. Ta bort alla tillbehör och verktygets skydd.
3. Se till att verktyget uppfyller höljets passningskrav.

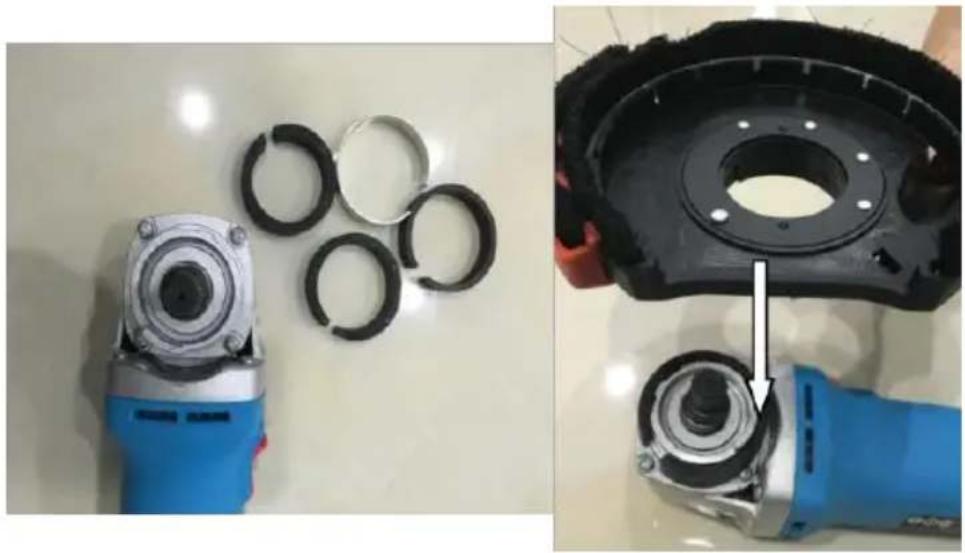

1. Lossa bandklämmuttern (1/4" för 4"/5" hölje) så att bandklämman blir tillräckligt bred för att glida över verktygets krage.
2. Montera bandklämmans åsar i verktygets krage.

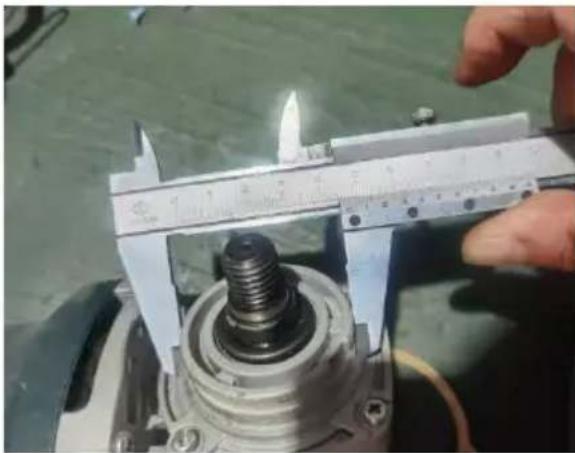

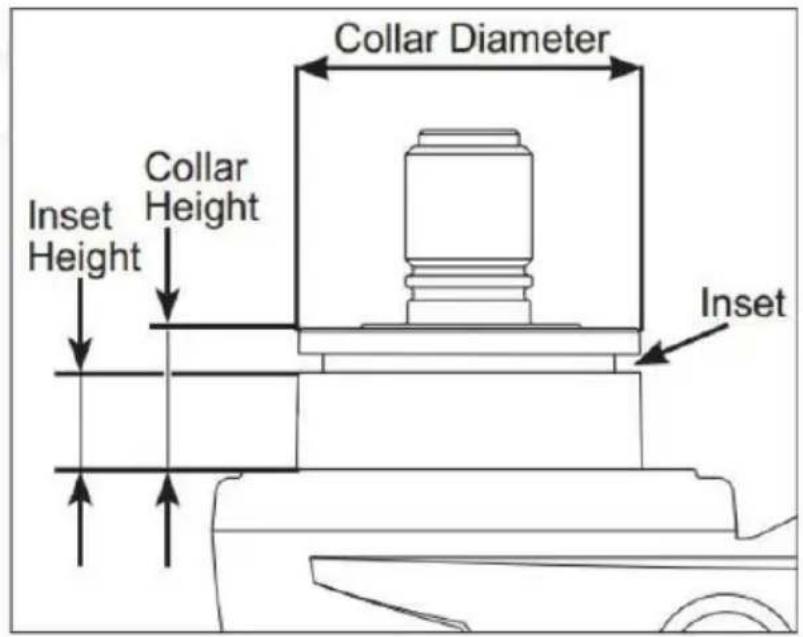

OBS: Ytsliphöljets diameter är 51,5 mm, så du måste kontrollera din vinkelslipardiameter och välja en annan storlek på klämbrickans tjocklek (Fig.1G), lägg till vinkelslipens kragediameter (Fig. 2) till 51,5 mm. (F

(Fig. 2)

OBS: Modell AG26/AG26-1 anpassningsbar vinkelfrässpecifikationer och placera den på rätt sätt.

Din växellåda storlek	Adapter (tjocklek)
φ4 0 mm	Nr 1 (5,5 mm)
φ42 mm	Nr 2(4,4 mm)
φ4 3 mm	Nr 3 (4 mm)
φ44mm	Nr.4(3,6 mm)
φ4 5 mm	Nr 5 (3 mm)

1. Vrid käpan till önskad position.
2. Centrera höljet på spindeln och dra åt bandklämman ordentligt, se till att åsarna förblir i ingrepp med insatsen.
3. Fäst diamantkopphjulet enligt verktygs- och tillbehörstillverkarens instruktioner.
4. Om diamantkopphjulet inte sträcker sig över kåpans läpp, ta bort diamantkopphjulet och placera distansbrickorna runt spindeln. Sätt tillbaka diamantkopphjulet. För att finjustera avståndet, dra åt eller lossa de två bandklämskruvarna. Se till att tillräckligt mycket av skruven är i ingrepp med bulten för att hålla klämman mot skyddet.
5. Sätt in vakuumslangen i porten. Fäst vakuumslangen vid nätsladden (om nödvändigt) med hjälp av det löstagbara bandet.

1. Följ instruktionerna för montering och demontering av skyddet i verktygsmanualen för att ta bort skyddet från slipmaskinen.

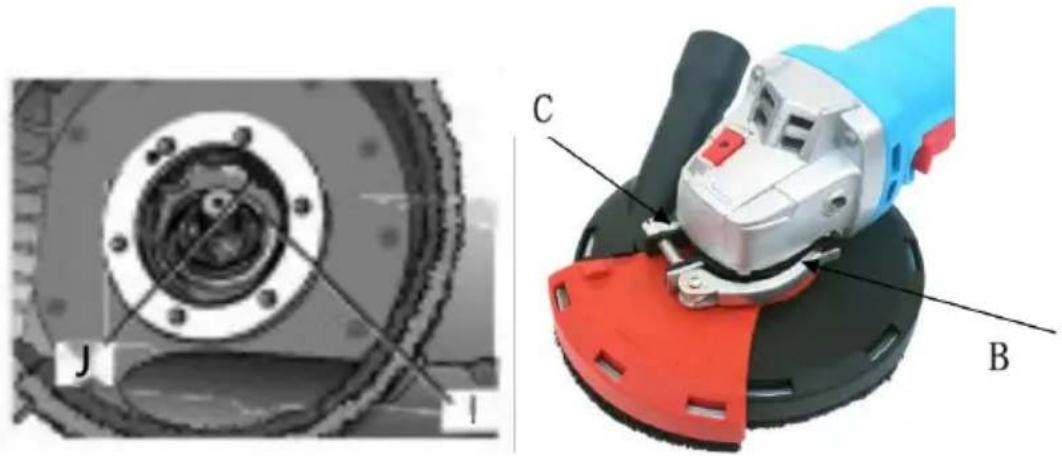

2. Öppna klämspaken ( C ) på ytsliphöljet och rikta in flikarna ( J ) med skårorna (I) på slipmaskinens växelhus.
3. Med klämspaken öppen, vrid käpan till önskat arbetsläge. Ytslipens hölje bör placeras mellan spindeln och operatören för att ge operatören skydd.
4. Stäng klämspaken för att fästa ythöljet i växelhuset, och dra åt klämjusteringsskruven (B) för att säkerställa att höljet är ordentligt fastsatt i växelhuset.

Fig. 4

OBS: Dra inte åt klämmans justerskruv (B) med klämspaken i öppet läge, eftersom det kan orsaka oupptäckbar skada på ytsliphöljet eller monteringsnavet.

1. För att ta bort ytslipningshöljet, öppna först klämspaken. Vrid sedan ytsliphöljet för att rikta in skårorna och flikarna och lyft försiktigt upp ytslipningshöljet.
2. Anslut den universella dammsugarens slangadapter till dammskyddet. Våra produkter är utrustade med dammsugaromvandlarhuvuden, vilket gör att konsumenterna kan välja om de vill använda denna komponent för förbättrad funktionalitet.

	AG26/AG26-1
Specifikation för adapter f universell dammsugarslang
	Storlek 28-42mm
Använd en dammsugarslangadapter
	Sätt in den 42 mm långa änden i dammskyddet och dammsugarröret i den andra änden
Använd inte dammsugaren slangadapter
	Sätt in dammsugarslangen direkt i dammskyddsporten

* Montering: Torka diamant yta kopp hjul.

Dry Diamond-skålhjul fungerar som kompletterande

funktionstillbehör snarare än standardkomponenter för alla produkter. Se den specifika köpmodellen för korrekt information.

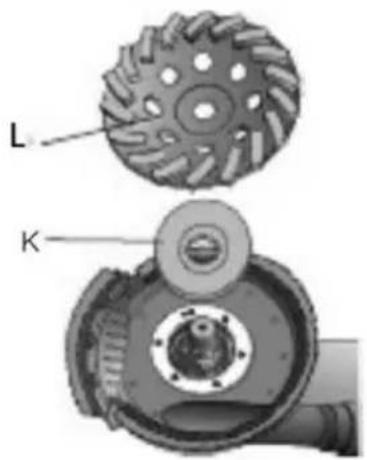

Följ instruktionerna för montering och användning av skärhjul i

verktygsmanualen och montera slipskivan. Använd INTE skärskiva av typ 1 eller bunden slipskiva. Skålhjul med torr diamantyta (L) rekommenderas

för användning med detta hölje. Den inre flänsbrickan (K) bör installeras bakom ratten för att möjliggöra fri borttagning av verktyg och korrekt passning.

Fig. 5

DAMMUTTAG

VARNING: Denna tillbehör måste användas med ett

dammutsugssystem, bär alltid ett certifierat skyddsansikte eller dammmask.

RENGÖRING

Håll höljet rent, torrt och fritt från olja eller fett. Använd endast en

fuktig trasa för rengöring, eftersom vissa rengöringsmedel och lösningsmedel kan vara skadliga för plast och andra komponenter. Skadliga ämnen inkluderar bensin, terpentin, lackförtunning, färgförtunning, klorerade rengöringsmedel, ammoniak och hushållsrengöringsmedel som innehåller ammoniak. Använd aldrig brandfarliga eller brännbara lösningsmedel nära verktyg.

SPECIFIKATIONER

Modell	AG26	AG26-1
Färg	Svart/röd	Svart/röd
Tillämplighjulstorlek	4-5 tum	4-5 tum
Tillämplig modell	Slipmaskin typ	Slipmaskin typ
Produkttillbehör	6 X klämbricka1X M10-M13 skiftnyckel1X universell dammsugarslangadapter1X packning1X öppen skiftnyckel	6 X klämbricka1X M10-M13 skiftnyckel1X universell dammsugarslangadapter1X 5 tums hjulskiva i metall1X packning1X öppen skiftnyckel
Nettovikt	0,6 kg	1,02 kg

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
