FOIRE AUX QUESTIONS - 8140 Vevor

Comment assembler la scie Vevor 8140 ?

Suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir tous les outils nécessaires et de respecter les étapes d'assemblage.

Pourquoi ma scie Vevor 8140 ne démarre-t-elle pas ?

Vérifiez si la scie est correctement branchée et si l'interrupteur est en position 'ON'. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment changer la lame de la scie Vevor 8140 ?

Débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez l'ancienne lame et installez la nouvelle en suivant les instructions du manuel.

Quels types de matériaux puis-je couper avec la scie Vevor 8140 ?

La scie Vevor 8140 peut couper du bois, du plastique et certains métaux légers. Consultez le manuel pour plus d'informations sur les capacités de coupe.

Comment entretenir ma scie Vevor 8140 ?

Nettoyez régulièrement la scie et lubrifiez les parties mobiles. Vérifiez également l'état de la lame et remplacez-la si nécessaire.

Que faire si la lame de la scie Vevor 8140 se bloque ?

Arrêtez immédiatement la scie, débranchez-la et vérifiez si des débris bloquent la lame. Retirez les obstructions avant de redémarrer la scie.

Où puis-je acheter des pièces de rechange pour la scie Vevor 8140 ?

Les pièces de rechange peuvent être achetées auprès du service client de Vevor ou sur des sites de vente en ligne spécialisés.

Quelle est la garantie de la scie Vevor 8140 ?

La scie Vevor 8140 est généralement couverte par une garantie d'un an. Vérifiez les détails spécifiques dans le manuel d'utilisation ou sur le site web de Vevor.

MODE D'EMPLOI 8140 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

MANUEL D'UTILISATION DE LA SCIE A VOIE

MODÈLE:8140

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

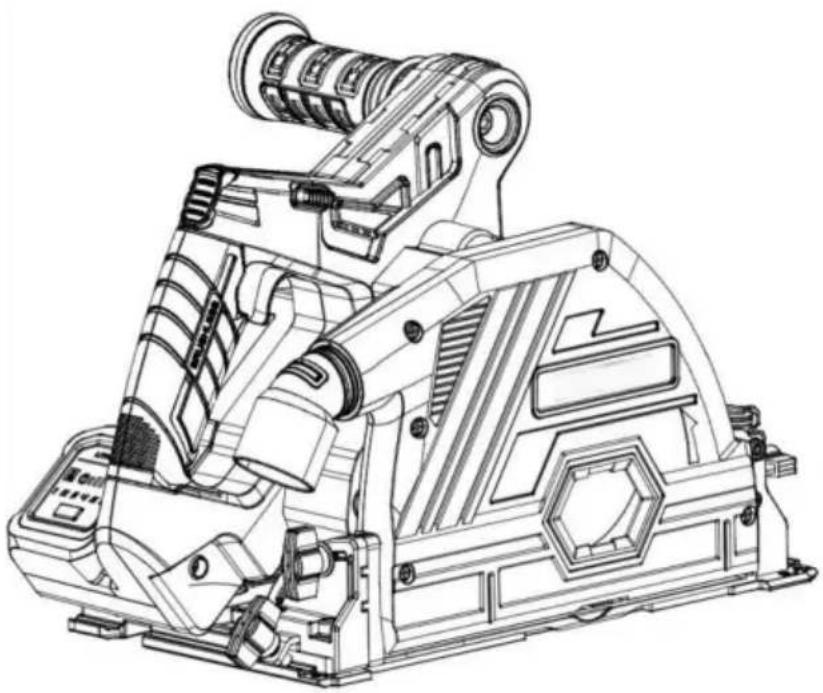

Scie à chenilles

MODÈLE:8140

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales, mais doit être apporté dans un point de collecte pour le recyclage des appareils électriques et électroniques

Avertissement général de sécurité pour les outils électriqu

Conservez tous les avertissements et instructions pour référence ultérieure.

Le terme « outil électrique » dans l'avertissement désigne soit un outil alimenté par le secteur (filaire), outil électrique ou un outil électrique alimenté par batterie (sans fil).

Conservez tous les avertissements et instructions pour référence ultérieure.

Le terme « outil électrique » dans l'avertissement désigne soit un outil alimenté par le secteur (filaire), outil électrique ou un outil électrique alimenté par batterie (sans fil).

a) Sécurité au travail

1. Gardez le lieu de travail propre et lumineux. Des champs en désordre et sombres peuvent conduire à accidents.

2. N'utilisez pas d'outils électriques dans des environnements explosifs, tels que liquides, gaz ou poussières inflammables. Les étincelles provenant d'outils électriques peuvent enflammer la poussière ou du gaz.

3. Gardez les outils électriques hors de portée des enfants et des personnes à proximité. Un manque la concentration peut vous faire perdre le contrôle de vos outils.

b) Sécurité électrique

1. La fiche de l'outil électrique doit correspondre à la prise. La fiche ne doit jamais être modifié de quelque façon que ce soit. Les outils électriques qui doivent être mis à la terre ne doivent pas utilisez n'importe quel adaptateur. Des fiches non modifiées et des prises correspondantes réduiront

le risque de choc électrique.

1. Gardez votre corps à l'écart des surfaces au sol, telles que les tuyaux, les dissipateurs de chaleur et les réfrigérateurs. Si vous touchez une surface reliée à la terre, vous augmentez le risque choc.
2. N'exposez pas les outils électriques à la pluie ou à l'humidité. L'eau pourrait pénétrer dans l'appareil. les outils augmentent le risque de choc électrique.

Ne pas malmener le cordon. Ne jamais manipuler, tirer ou débrancher les outils électriques avec cordons. Gardez les cordons à l'écart des sources de chaleur, de l'huile, des bords tranchants ou des objets en mouvement. pièces. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.

1. Lorsque vous utilisez des outils électriques à l'extérieur, utilisez une rallonge adaptée utilisation en extérieur. Un câblage électrique adapté à une utilisation en extérieur réduira le risque choc électrique.
2. Utilisez une alimentation avec protection par dispositif à courant résiduel (RCD) si elle est il n'est pas possible d'éviter d'utiliser l'appareil dans un environnement humide. L'utilisation d'un RCD réduit le risque de choc électrique.
3. Ne touchez pas la fiche d'alimentation avec les mains mouillées.
4. Si le fil est endommagé, il sera remplacé par le fabricant ou son agent pour éviter les risques de sécurité.

c) Sécurité personnelle

1. Restez vigilant, faites attention au fonctionnement et restez éveillé pendant le fonctionnement outils électriques. N'utilisez pas d'outils électriques lorsque vous êtes fatigué ou lorsque vous avoir une réaction aux médicaments, à l'alcool ou au traitement. Négligence momentanée L'utilisation d'outils électriques peut entraîner des blessures graves.

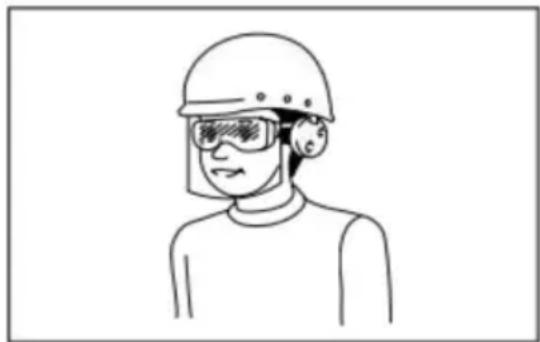

2. Utilisez un équipement de protection individuelle. Portez toujours des lunettes de sécurité. Dispositifs de protection, tels que masques anti-poussière, chaussures de sécurité antidérapantes, casques de sécurité, protections auditives et autres dispositifs utilisés dans des conditions appropriées peut réduire les blessures corporelles.
3. Retirez toutes les clés de réglage ou les clés à molette avant de mettre l'outil électrique en marche. allumé. Une clé ou une clé laissée sur une pièce rotative d'un outil électrique peut entraîner des blessures corporelles.

4. N'étendez pas trop vos mains. Faites toujours attention à votre position et équilibre. Cela permet un meilleur contrôle des outils électriques en cas de accident.

5. Habillez-vous convenablement. Ne portez pas de vêtements ou d'accessoires amples. Gardez votre cheveux et vêtements loin des pièces mobiles. Vêtements amples, accessoires ou les cheveux longs peuvent comporter des pièces mobiles.

6. Si un dispositif est prévu pour la connexion avec l'enlèvement des copeaux et de la poussière équipement de collecte, assurez-vous qu'il est correctement connecté et utilisé.

L'utilisation de dispositifs de dépoussiérage peut réduire le risque de poussière.

1. Ne laissez pas la familiarité d'une utilisation fréquente d'outils vous amener à ignorer les consignes de sécurité directives de l'outil. Une action imprudente peut entraîner des blessures graves dans un instantané.
2. Portez toujours des lunettes de sécurité lorsque vous utilisez des outils électriques pour éviter les blessures aux yeux dommages. Les lunettes de sécurité doivent être conformes à la norme ANSI Z87.1, à la norme européenne EN 166 ou Australie/Nouvelle-Zélande AS/NZS 1336. En Australie/Nouvelle-Zélande, un masque

est tenu par la loi de protéger le visage. Il incombe à l'employeur de

s'assurer que les opérateurs d'outils et les autres personnels à proximité de la zone de travail portent équipement de sécurité approprié.

d) Outils électriques et précautions

1. Ne forcez pas l'utilisation d'outils électriques, selon l'utilisation de méthodes appropriées outils électriques. Choisir le bon outil électrique conçu en fonction de la puissance nominale la valeur vous permettra de travailler plus efficacement et en toute sécurité.
2. Si l'interrupteur ne peut pas être allumé ou éteint, n'utilisez pas l'outil électrique. Les outils électriques qui ne peuvent pas être contrôlés par un interrupteur sont dangereux et doivent être réparé.

3. Débranchez et/ou retirez la batterie (si elle est amovible) de l'alimentation. alimentation avant tout réglage, remplacement d'accessoires ou stockage de équipements électriques. Cette mesure de sécurité protectrice réduit le risque de démarrage accidentel d'outils électriques.

4. Rangez les outils électriques non utilisés hors de portée des enfants et ne les utilisez pas. permettre aux personnes qui ne sont pas familières avec les outils électriques et ne comprennent pa ces instructions pour utiliser des outils électriques. Les outils électriques sont dangereux dans mains d'utilisateurs non formés.

5. Entretenez les outils électriques et les accessoires. Vérifiez si les pièces mobiles sont ajusté en place ou coincé, vérifiez les pièces cassées et autres conditions qui affecter le fonctionnement des outils électriques. En cas de dommage, réparez l'outil électrique avant utilisation. De nombreux accidents sont causés par des outils électriques mal entretenus.

6. Gardez les outils de coupe bien aiguisés et propres. Un outil bien entretenu avec une lame de coupe bien aiguisée le bord est moins susceptible de coller et plus facile à contrôler.

7. Conformément au manuel d'instructions et compte tenu des conditions de travail et l'opération à réaliser, choisir les outils électriques, les accessoires et l'outil têtes. L'utilisation d'outils électriques pour des opérations qui ne sont pas adaptées à leur objectif peut conduire à des situations dangereuses.

8. Gardez la poignée et la surface de préhension sèches, propres et exemptes de graisse. En cas de un accident, une poignée glissante ne garantit pas une prise et un contrôle sûrs de la outil.

9. Ne portez pas de gants de travail en tissu qui pourraient s'emmêler lors de l'utilisation de l'appareil. outil. Les gants de travail en tissu impliquant des pièces mobiles peuvent provoquer des blessures corporelles.

e)Entretien

1. Utilisez les mêmes pièces de rechange pour réparer les outils électriques par un professionnel personnel de maintenance. Cela garantira la sécurité des outils électriques en cours d'entretien.
2. Veuillez suivre les instructions de ce manuel lors de l'application de l'huile de lubrification. et le remplacement des accessoires.

Les scies circulaires électriques utilisent des avertissements de sécu

Danger:

a) Gardez toujours les mains éloignées de la zone de sciage et de la lame. tenez la poignée auxiliaire ou le boîtier du moteur avec votre autre main. Si vous tenez la scie circulaire à deux mains, vous ne serez pas blessé par la lame.

b) Ne touchez pas le dessous de la pièce à usiner. Le protecteur ne
c) Régler la profondeur de coupe en fonction de l'épaisseur de la pièce. La denture

visible sous la pièce à usiner doit avoir une hauteur inférieure à une dent. d) Ne tenez pas la pièce à usiner ou ne la tenez pas par la jambe pour scier,

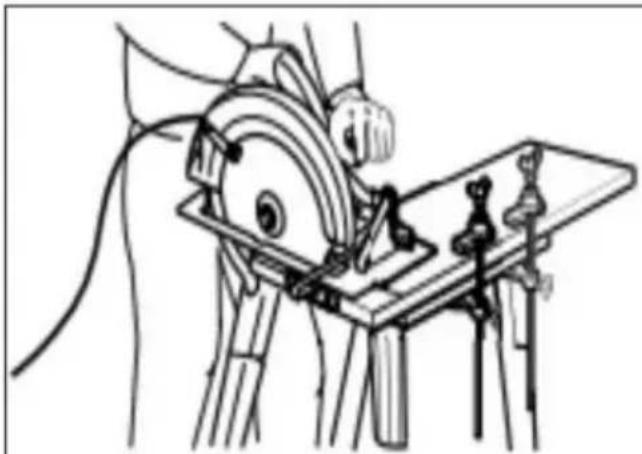

la pièce à usiner doit être serrée sur une plate-forme stable. Un support approprié

la pièce à travailler est essentielle pour réduire les blessures corporelles, le blocage de la lame de scie ou perte de contrôle.

a) Lorsque la pièce à scier est utilisée, il est possible de toucher la ligne sombre ou son propre fil. La machine doit être maintenue à travers un câble isolé surface de préhension. Toucher un fil « sous tension » peut également électrifier le métal exposé une partie de l'outil, électrocutant ainsi l'opérateur.

b) Lorsqu'elle est utilisée comme scie à fendre, utilisez toujours une protection de fendage et ur guide de bord droit. Cela améliore la précision de coupe et réduit risque de blocage de la lame de scie. c) Utilisez

toujours une lame de scie de la bonne taille et de la bonne forme de tige (diamant ou ronde). Si la lame de scie et les pièces de serrage de la scie circulaire ne match, cela provoquera un fonctionnement excentrique et entraînera une perte de contrôle.

d) Les rondelles et boulons endommagés qui ne correspondent pas aux dimensions ne doivent pa être utilisé. Pour un fonctionnement amélioré et sûr, des rondelles de lame de scie et les boulons sont spécialement conçus pour les scies circulaires

Raisons du rebond et protection de l'opérateur :

Le rebond est l'opération inverse soudaine lorsque la lame de scie est comprimée, coincée ou décentrée, provoquant le soulèvement incontrôlable de la scie circulaire et son éloignement de la pièce vers l'opérateur.

Lorsque la lame de scie est comprimée ou coincée par la coupe fermée, la lame de scie est bloquée et la force de réaction du moteur pousse la machine à revenir brusquement vers l'opérateur.

Si la lame est tordue ou déviée de la surface de coupe, les bords dentelés sur le bord arrière de la lame peuvent s'enfoncer dans la surface supérieure du bois, ce qui fait que la lame sort de la coupe et rebondit vers l'opérateur.

Le rebond est le résultat d'une mauvaise utilisation de la scie circulaire et/ou d'un réglage incorrect. procédures ou conditions d'exploitation et peuvent être évitées en prenant les précautions appropriées

a) Saisissez la poignée de la scie circulaire avec les deux mains et positionnez vos bras suffisammpour résister au rebond. Le corps est de chaque côté de la scie circulaire et n'est pas aligné avec la lame. Le rebond fera rebondir la scie circulaire, mais si les précautions appropriées sont prises, le rebond peut être contrôlé par l'opérateur. b) Lorsque la lame de scie est coincée ou que le sciage est interrompu pour une raison quelconque, relâchez la

gâchette et maintenez la scie circulaire dans le matériau sans bouger jusqu'à ce que la lame de scie s'arrête complètement. N'essayez pas de retirer la scie de la pièce ou de tirer la scie vers l'arrière pendant que la lame de scie est en fonctionnement ou est susceptible de rebondir. Recherchez et prenez les mesures appropriées pour éliminer la cause du blocage de la lame de scie

c)Lorsque vous redémarrez la scie circulaire dans la pièce à usiner, alignez la lame de scie avec la coupe et vérifiez que la lame de scie est insérée dans le matériau. Si la lame de scie se coince, elle sortira de la pièce ou rebondira sur la pièce lorsque l'outil sera redémarré.

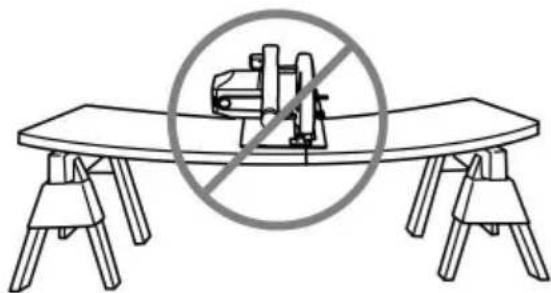

d) Soutenez les grandes feuilles de matériau pour réduire les dommages causés par l'extrusion et le rebond de la lame de scie. Les grandes feuilles de matériau s'affaisent en raison de leur propre poids et le matériau de support doit être placé dans les deux mesures sous le matériau en feuille, près de la ligne de coupe et du bord du matériau en feuille.

Pour éviter les rebonds, placez une plaque ou un panneau de support à proximité de la coupe.

Ne placez pas la plaque ou le panneau de support loin de la zone de coupe.

a) N'utilisez pas de lames de scie émoussées ou endommagées. Les lames de scie sans bord ouvert ou mal installées peuvent former des marques de scie étroites, ce qui peut entraîner une friction importante, des lames coincées et un rebond. b) Les

boutons de verrouillage du réglage de la profondeur de coupe et de l'angle doivent être serrés et sécurisés avant le sciage. Si le régulateur de lame bouge pendant le sciage, cela peut entraîner le blocage et le rebond de la lame. c) Soyez particulièrement

prudent lorsque vous effectuez un « sciage par insertion » sur des murs existants ou d'autres surfaces aveu zones. Le fait de faire sortir la lame de scie peut couper un objet qui provoque un rebond.

Description du rebond de la garde

a) Avant chaque utilisation, vérifiez que le couvercle est bien fermé. Si le carter inférieur ne revient pas rapidement, n'utilisez pas la scie circulaire. Ne fixez pas et n'attachez pas le carter inférieur en position ouverte. Si la scie circulaire tombe brusquement, le carter inférieur risque de se déformer. Soulevez le carter inférieur avec la poignée rétractée et assurez-vous que le carter se relève à n'importe quel angle et profondeur de coupe sans toucher la lame de scie ou toute autre pièce.

b) Vérifiez l'état de fonctionnement du ressort de protection inférieur. Si le ressort et la protection ne fonctionnent pas correctement, ils doivent être réparés avant utilisation.

la protection inférieure peut être lente à se déplacer en raison de dommages aux pièces, de dépôts de gomme ou d'accumulation de déchets.

c) Soulevez le protecteur inférieur manuellement uniquement pour des travaux de sciage spéciaux, tels que le sciage « enfichable ». sciage" et "sciage combiné". Soulevez le protecteur inférieur avec la poignée rétractable poignée. Le protecteur inférieur doit être relâché dès que la lame de scie entre le matériau à scier. Pour toutes les autres opérations de sciage, le protecteur inférieur devrait revenir automatiquement
d) Assurez-vous toujours que le protecteur inférieur recouvre la lame de scie avant placer la scie circulaire sur la table ou sur le sol. Un dispositif inertiel non protégé la lame de scie fait reculer la scie circulaire et coupe un objet sur son trajet, en tenant compte du temps pendant lequel la lame de scie s'arrête après l'interrupteur libéré.

Avertissement de sécurité supplémentaire

1. Soyez particulièrement prudent lorsque vous coupez du bois mouillé, du bois sous pression ou arbres qui contiennent des boutons. Sans réduire la vitesse de la lame de scie, maintenez l'outil doucement poussé pour éviter la surchauffe des dentelures, car ainsi que pour éviter que le plastique ne fonde lors de la découpe.
2. N'essayez pas de retirer le matériau de coupe lorsque la lame de scie est en mouvement. Attendez que la lame de scie soit complètement arrêtée avant de la saisir le matériau de coupe. La lame de scie se déplacera encore sur une certaine distance après la l'alimentation est coupée.
3. Veillez à ne pas couper les clous. Vérifiez si le bois est cloué et retirez-les. avant de couper.

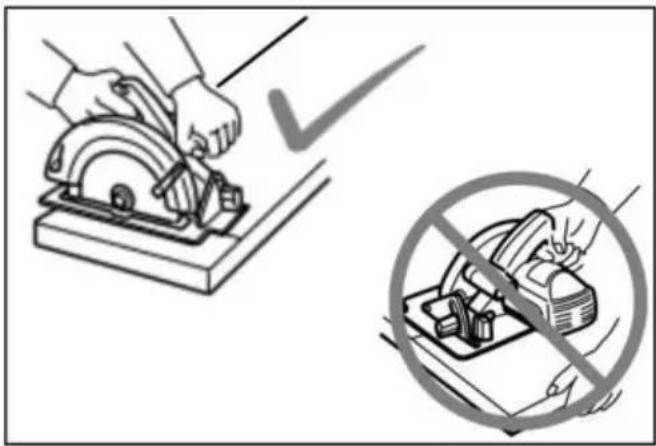

4. Lors de la coupe, veuillez placer la partie la plus large de la base de l'appareil électrique scie circulaire sur la partie de la pièce qui est fermement soutenue, pas sur la partie qui sera coupée. Si la pièce est courte ou petite, serrez-la.

N'essayez pas de tenir des morceaux courts!

1. Soyez particulièrement prudent lorsque vous coupez du bois humide, du bois sous pression ou des arbres qui contiennent des boutons. Sans réduire la vitesse de la lame de scie, maintenez la outil poussé en douceur pour éviter la surchauffe des dentelures, ainsi que pour éviter la fonte du plastique lors de la découpe.
2. N'essayez pas de retirer le matériau de coupe pendant que la lame est en mouvement.

Attendez que la lame de scie soit complètement arrêtée avant de saisir la matériau de coupe. La lame de scie se déplacera encore sur une certaine distance après la l'alimentation est coupée.

1. Veillez à ne pas couper les clous. Vérifiez si le bois est cloué et retirez-les. avant de couper.

2. Lors de la coupe, veuillez placer la partie la plus large de la base de l'appareil électrique scie circulaire sur la partie de la pièce qui est fermement soutenue, pas sur la partie qui sera coupée. Si la pièce est courte ou petite, serrez-la.

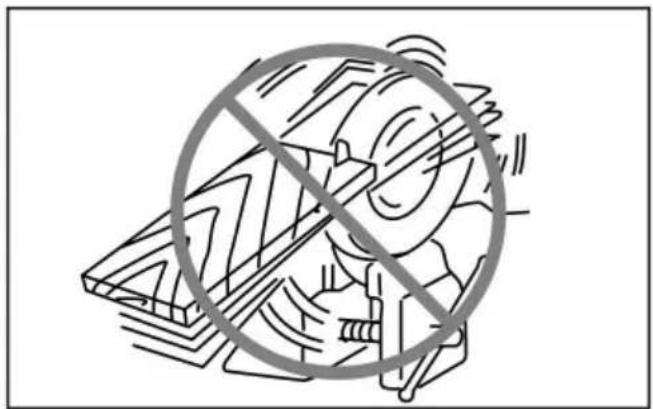

N'essayez pas de tenir des morceaux courts!

1. Avant de poser l'outil après la coupe, assurez-vous que la partie inférieure le capot de protection est fermé et la lame de scie est complètement arrêtée.

2. N'essayez pas de couper avec une scie circulaire électrique tenue vers l'arrière avec un vice. C'est très dangereux et peut conduire à des accidents graves.

1. Certains matériaux contiennent des produits chimiques toxiques. Veillez à ne pas inhaler de poussière et éviter tout contact avec la peau. Suivre les conseils de sécurité du fournisseur du matériau.

2. N'arrêtez pas la lame de scie en appliquant une pression latérale dessus.

3. N'utilisez pas de meule.

4. Utilisez uniquement des lames de scie du diamètre indiqué sur l'outil ou spécifié dans les instructions. L'utilisation d'une lame de scie de taille incorrecte peut affecter la une protection adéquate de la lame de scie ou le fonctionnement du capot de protection, entraîna des blessures corporelles graves.

5. Gardez la lame de scie aiguisée et propre. Résine et bitume de bois qui coincé sur la lame et durcir peut ralentir la scie circulaire électrique et augmenter la probabilité de rebond. Par conséquent, retirez la lame de scie de l'outil en premier, puis nettoyez-le avec un dissolvant de résine et d'asphalte, de l'eau chaude ou kérosène.

Maintenez la lame de scie propre. N'utilisez pas d'essence.

1. Portez un masque anti-poussière et des cache-oreilles lorsque vous utilisez des outils.
2. Assurez-vous d'utiliser une lame de scie adaptée au matériau à couper.
3. Utilisez uniquement des lames de scie dont la vitesse marquée est égale ou supérieure à la vitesse indiquée sur l'outil.

Veuillez conserver ce manuel.

Ne suivez pas les règles de sécurité des produits en vigueur par commodité ou parce que vous connaissez suffisamment le produit (expérience acquise grâce à la réutilisation).

Utilisation impropre ou non-respect des règles de sécurité du manuel d'instructions peut entraîner des blessures corporelles graves.

Spécifications du produ

- En raison du programme de développement en cours, nous nous réservons le droit de modifier les spécifications sans préavis.

Numéro d'article		8140
Diamètre de la lame		140 mm
Profondeur de coupe	90°	52 mm
	45°	38 mm
Vitesse à vide (RPM)		3500-5500
Niveau de sécurité		III

Remarque : le produit n'est pas livré avec une batterie, vous devez donc pour acheter une batterie adaptée. La scie à chenilles est compatible avec Pack de batteries à broches 20 V de Makita (par exemple : BL1850B1 BL1840B)

Instructions d'utilisation

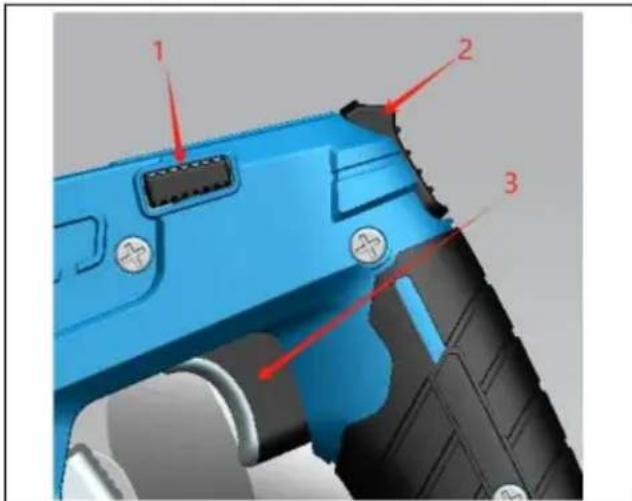

Fonctionnement du commutateur

1. Bouton de verrouillage ;
2. Tige de poussée ;
3. Interrupteur

- Avant de mettre l'appareil sous tension, assurez-vous de vérifier si l'interrupteur

le bouton est normalement actif et est dans l'état ouvert et normalement fermé.

Afin d'empêcher l'utilisateur d'appuyer accidentellement sur la gâchette de l'interrupteur, l'outil adopte un mécanisme de verrouillage. Lorsque l'opération de coupe est requise, le bouton de verrouillage est poussé d'un côté et le bouton de l'interrupteur est activé après que la tige de poussée a été poussée vers le haut. L'opération de coupe peut alors être effectuée

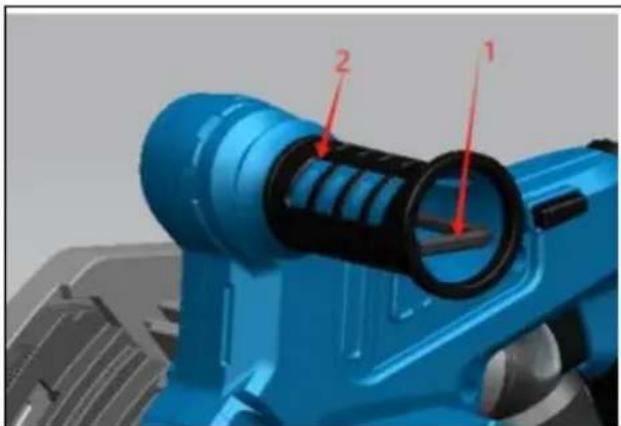

Rangement de la clé hexagonale

1. Clé hexagonale ;
2. Poignée supplémentaire

La clé hexagonale est stockée sur l'outil. Pour retirer la clé hexagonale, tirez-la vers l'extérieur.

Pour installer la clé Allen, placez-la sur la poignée et insérez-la le plus loin possible.

Retirer ou installer la lame de scie

Note:

- N'utilisez pas de lames de scie qui ne sont pas conformes aux spécifications spécifiées dans ce manuel. • La vitesse de la lame utilisée doit au moins atteindre la vitesse maximale à vide dans la valeur spécifiée

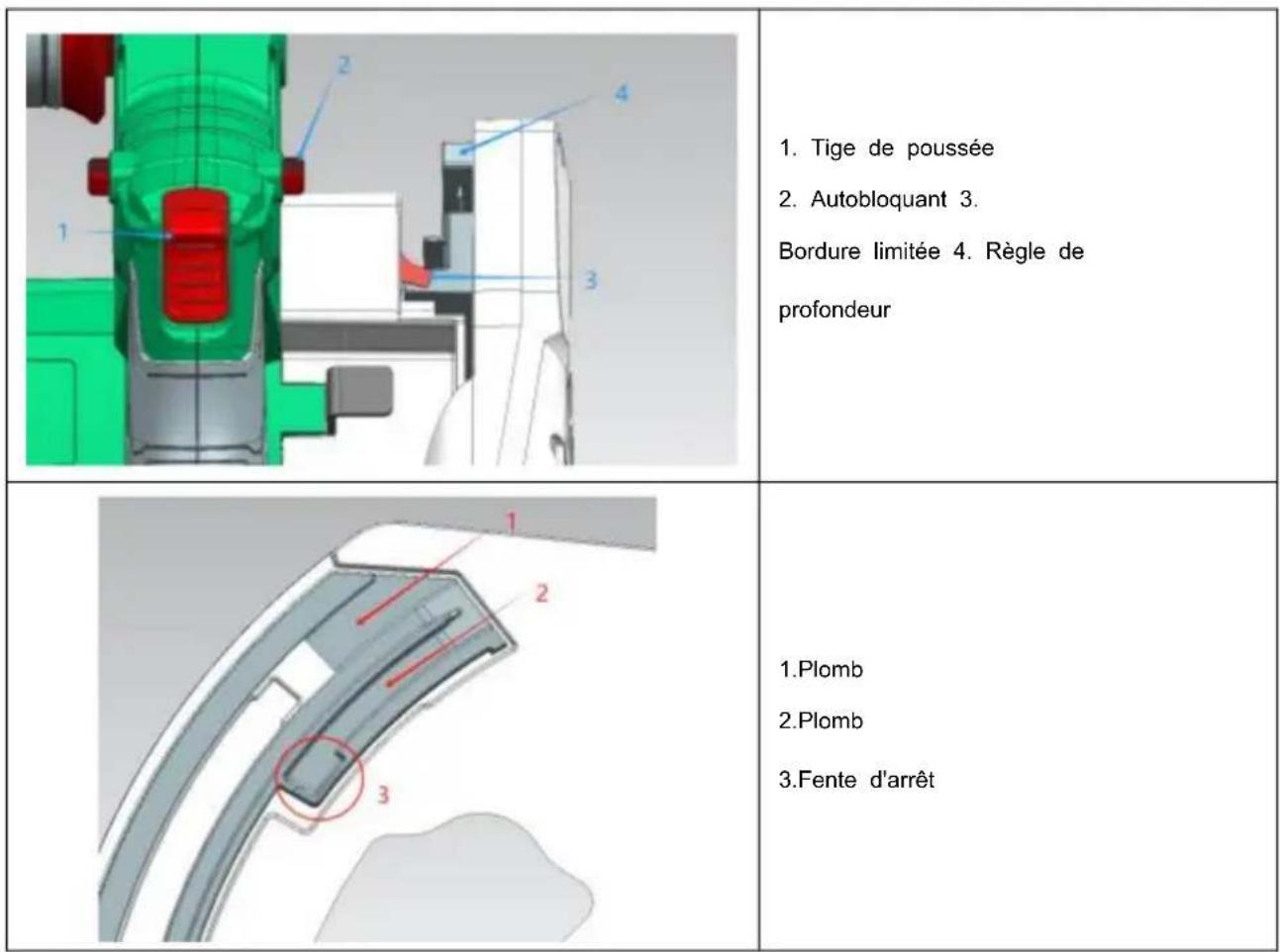

1. Tige de poussée

2. Autobloquant 3.

Bordure limitée 4. Règle de profondeur

1.Plomb

2.Plomb

3.Fente d'arrêt

Étape 1 : Pour faciliter le retrait de la lame de scie, la règle de profondeur est conçue avec deux fentes de butée. Lors du retrait de la lame de scie, poussez le loquet vers la droite tout en poussant la tige vers le haut, poussez la plaque de limitation dans le chemin de la butée 2, relâchez la tige de poussée et appuyez sur la poignée vers le bas, et la plaque de limitation sera encastrée dans la fente de butée.

Étape 2 : Appuyez complètement sur le verrouillage automatique, faites tourner la lame de scie jusqu'à ce qu'elle ne puisse plus être tournée, puis utilisez une clé pour tourner dans le sens inverse des aiguilles d'une montre pour desserrer la vis du couteau de presse, puis retirez la vis du

Appuyez sur le couteau et la plaque de pression externe et retirez la lame de scie du bas.

Si la machine n'est pas à l'étape 1 lorsque vous souhaitez installer la lame de scie, répétez l'étape 1 et faites l'inverse de l'étape 2. Verrouillez la vis du couteau dans le sens des aiguilles d'une montre.

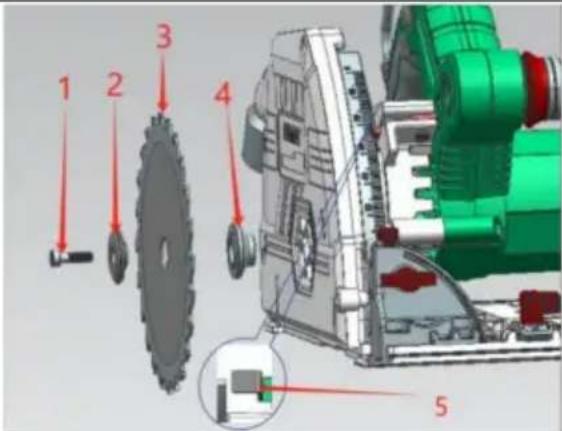

1 2 3 4 5

1. Vis de presse 2.

Plaque de presse externe 3.

Lame 4.

Bride intérieure 5.

Autobloquant

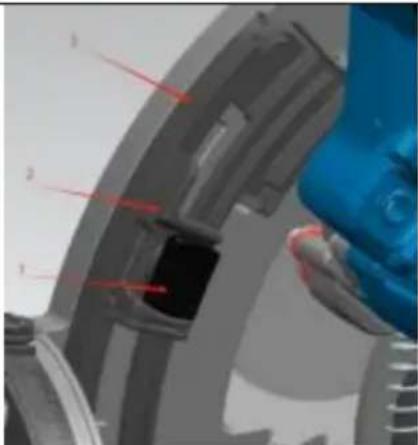

Régler la profondeur de coupe

1. Bouton poussoir

2. Plaque de réglage de la profondeur

3. Jauge de profondeur

Appuyez sur le bouton-poussoir de la plaque de réglage de profondeur et déplacez l'échelle A/B de la plaque de réglage de profondeur jusqu'à la profondeur requise, relâchez le bouton-poussoir et revenez en arrière. (L'échelle A/B correspond à la profondeur de coupe sans rail de guidage/avec rail de guidage)

Afin de rendre la coupe plus propre et plus sûre, veuillez ajuster la coupe

profondeur jusqu'à la position d'au plus une dent en dessous de la pièce.

la profondeur de coupe appropriée peut réduire le risque de blessures corporelles causées par le rebond de la lame de scie.

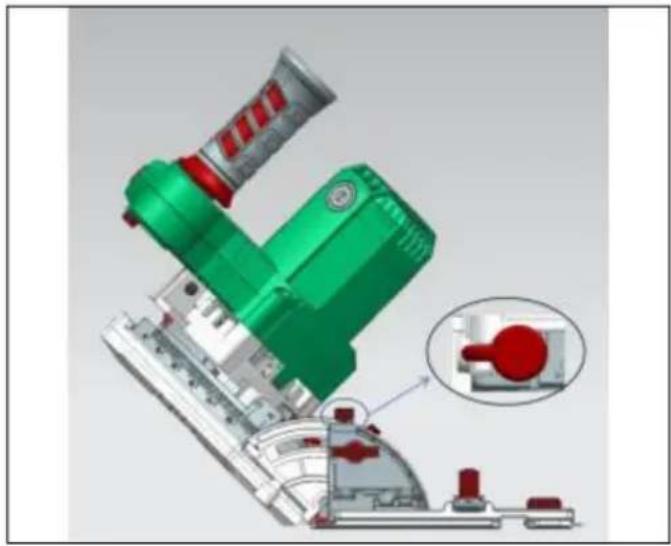

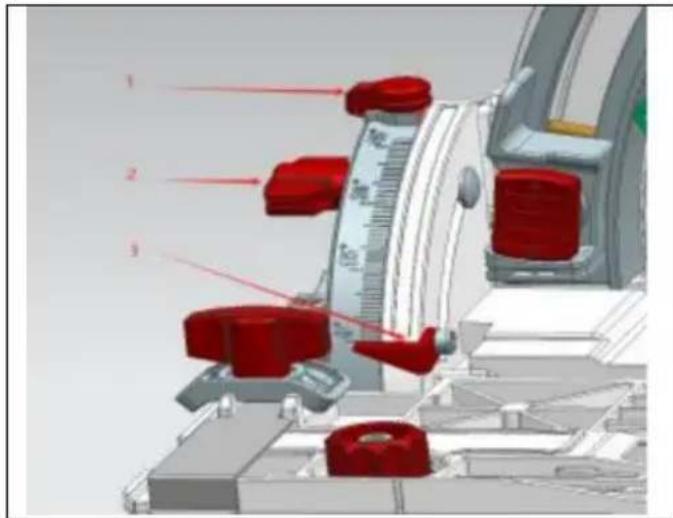

Coupe en biseau

1. Tige supérieure
2. Bouton de verrouillage
3. Pointeur

-1°-47°Inclinaison

0°-45° : Desserrer les boutons de verrouillage avant et arrière, incliner la machine, observez le pointeur indiquant l'échelle, pointez-le vers l'angle souhaité, serrez les boutons de verrouillage des deux côtés, afin qu'il soit fixé.

-1°/47° : Pour obtenir un angle de coupe oblique de -1°/47°, tournez la tige supérieure pour la rendre dans l'image ci-dessous, inclinez la machine, lorsque le pointeur pointe vers l'angle -1°/47°, serrez les boutons de verrouillage des deux côtés pour le fixer.

Remarque : remettez la lame de scie à l'angle correct pour régler le levier d'éjection dos.

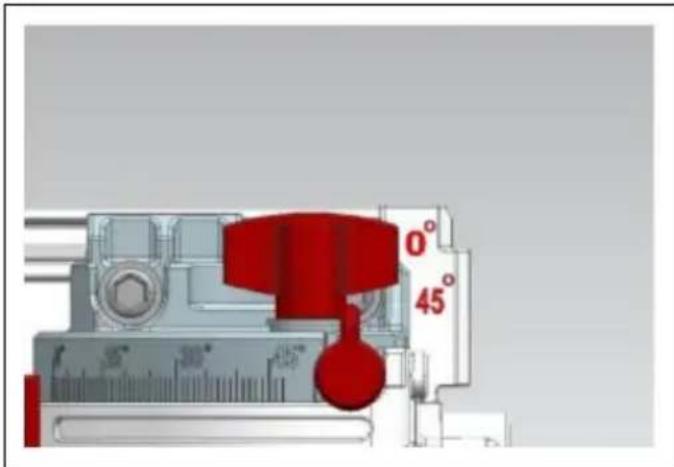

Alignement à

0° 45°

Alignez la ligne de coupe avec la ligne d'échelle à 0° sur la plaque de base lorsqu'une coupe à 0° est effectuée et alignez la ligne de coupe avec la ligne d'échelle à 45° sur la base plaque lorsqu'une coupe à 45° est effectuée.

découpe (sciage conventionnel)

Attention:

Assurez-vous de déplacer doucement l'outil vers l'avant en ligne droite.

une pression excessive sur l'outil ou une torsion de l'outil peut provoquer un arrêt du moteur. surchauffer et provoquer un rebond de l'outil, ce qui peut entraîner de graves blessures.

blessure.

Ne placez jamais aucune partie de votre corps sous la base de l'outil lors de la coupe, en particulier au début de la coupe. Dans le cas contraire, vous risquez de vous blesser gravement. La lame de scie est exposée sous la base de l'outil.

Tenez les outils. Cet outil est équipé d'une poignée auxiliaire

et une poignée. Utiliser les deux poignées en même temps est la meilleure façon de saisir l'outil. Si les deux mains sont sur la scie circulaire, la lame ne les coupera pas.

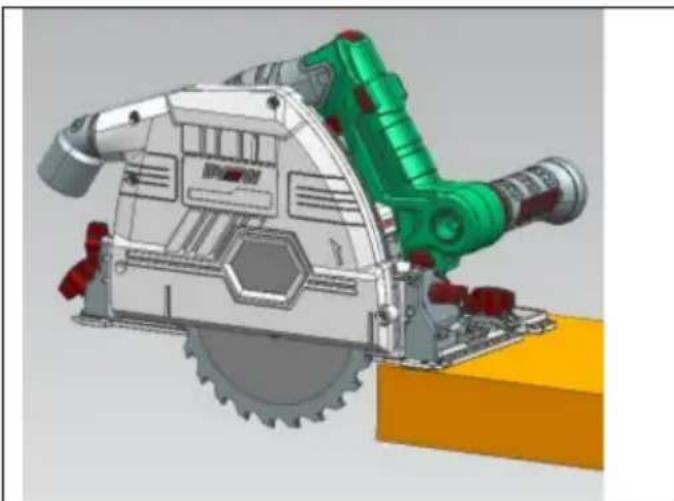

L'avant de la base est placé sur la pièce à usiner pour la coupe sans aucun contact avec la lame de scie. Démarrez ensuite l'outil en fonction du fonctionnement du commutateur et attendez que la lame de scie atteigne sa pleine vitesse. Maintenant, appuyez doucement sur la tête de la scie circulaire jusqu'à la profondeur de coupe prédéfinie, puis déplacez simplement l'outil vers l'avant sur la surface de la pièce à usiner pour la maintenir lisse et plate jusqu'à ce que l'opération de coupe soit terminée.

Pour une coupe plus nette, assurez-vous que l'outil coupe en ligne droite et à une vitesse d'avancement constante. Si la ligne de coupe réelle diffère de la ligne de coupe prévue, n'essayez pas de tourner ou de repousser l'outil vers la ligne de coupe initialement prévue. Cela pourrait entraîner le blocage de la lame de scie et faire rebondir l'outil, voire provoquer des blessures graves.

Relâchez l'interrupteur, attendez que la lame de scie s'arrête, puis retirez l'outil. Alignez l'outil avec la nouvelle ligne de coupe et recommencez à couper. Lors de la détermination de la position de coupe, essayez d'éviter d'exposer l'opérateur aux débris et à la sciure projetés par la tronçonneuse. Portez des lunettes de sécurité pour éviter les blessures

Lors de l'utilisation d'un rail de guidage (accessoires en option)

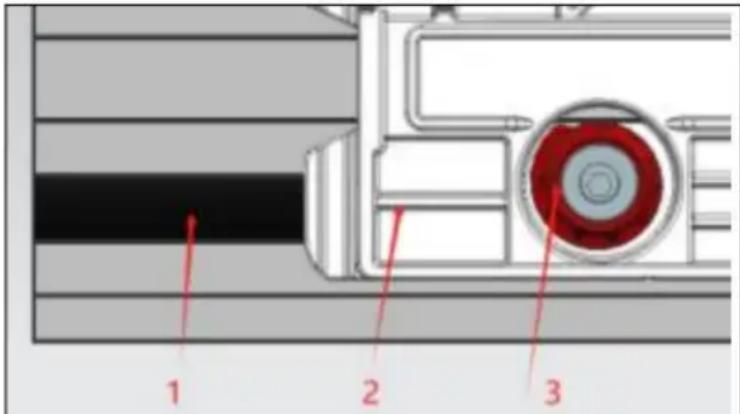

1 2 3

1. Rail de

guidage 2. Plaque

inférieure 3. Roue excentrique

Placez l'outil à l'extrémité du rail de guidage. Tournez les deux roues excentriques sur la base de l'outil pour que l'outil puisse glisser en douceur. Tenez les outils. L'outil est équipé d'une poignée secondaire et d'une poignée. Utiliser les deux poignées en même temps est la meilleure façon de saisir l'outil. Ouvrez l'outil, appuyez sur l'outil jusqu'à la profondeur de coupe prédéfinie (la ligne d'échelle B sur la plaque de réglage de la profondeur correspond à la profondeur de coupe lorsqu'il y a un rail de guidage), puis coupez.

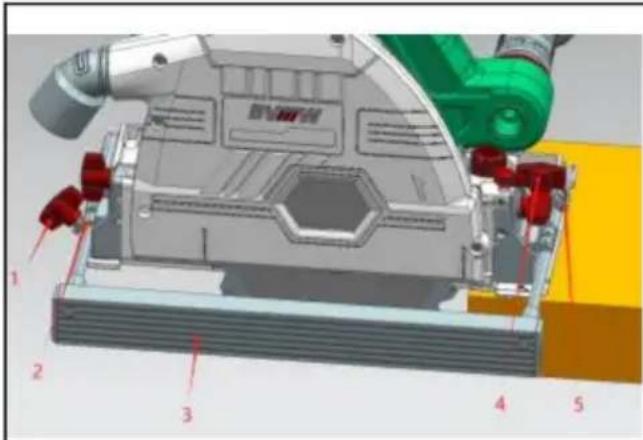

règle de guidage (en option)

Les jauges d'angle peuvent être utilisées pour la coupe oblique à différents angles. Un guide vous permet de réaliser des coupes droites plus précises. Insérez simplement la règle de guidage dans la rainure réservée sur la plaque inférieure et verrouillez le bouton de la règle de presse. La règle de guidage peut être pressée fermement en appuya sur les plaques de règle de presse avant et arrière, et s'ajuster à l'intérieur et à l'extérieur en fonction de la largeur de coupe requise, de sorte qu'une coupe répétée de la même largeur soit possible.

1.4.Bouton de règle de

pression ; 2.Plaque de règle de pression arrière ; 3.Règle de

guidage ; 5.Plaque de presse avant

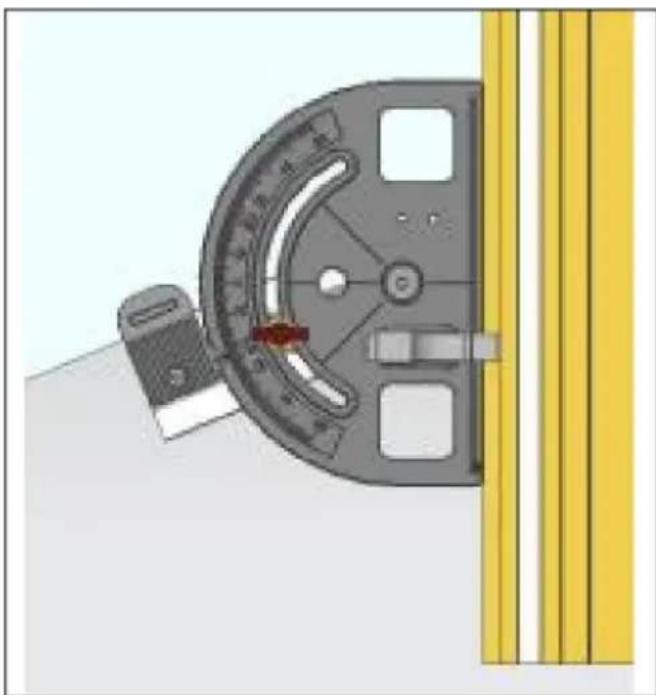

Jauge d'angle (accessoires en option)

Les jauges d'angle peuvent être utilisées pour une coupe oblique à différents angles.

Indication fonctionnelle

			Températureindicateur, normalement vert,l'alarme de température élevée est rouge
			Affichage de la quantité électrique
			Chaque vitesse
			Équipement d'économie d'énergie

Entretien

Attention : •

Avant de préparer une inspection ou un entretien, assurez-vous d'éteindre l'appareil. éteindre et débrancher l'outil.

Nettoyez le couvercle de protection pour assurer l'élimination des dépôts accumulés sciure de bois qui pourrait gêner le fonctionnement du système de protection.

Un système de protection sale peut limiter son fonctionnement, ce qui peut entraîner de graves blessures. blessure. Le moyen le plus efficace pour terminer le nettoyage est d'utiliser air comprimé. Si vous soufflez de la sciure hors du couvercle de protection, assurez-vous vous portez des lunettes de sécurité appropriées et une protection respiratoire.

N'utilisez pas d'essence, de benzène, de diluant, d'alcool ou de matériaux similaires pour outils propres. Dans le cas contraire, l'outil risque de se décolorer, de se déformer ou fissuré.

Ajustez la précision de la coupe à 45° et de la coupe verticale

Ce réglage a été effectué avant que le produit ne quitte l'usine.

Cependant, si l'outil est éteint, utilisez la clé hexagonale pour régler le réglage.

vissez et vérifiez la lame de scie à 90° ou 45° avec une règle à trois tranchants et un Règle d'angle.

1. Ajustez la coupe à 45°; 2. Ajuster l'angle de coupe vertical

Ces accessoires ou appareils sont destinés à être utilisés avec les outils électriques répertoriés dans cette spécification. Si d'autres accessoires ou dispositifs sont utilisés, il existe un risque de blessure. Les accessoires ou dispositifs optionnels ne peuvent être utilisés que pour but spécifique. • Rail de guidage

• Règle de guidage
• Jauge d'angle

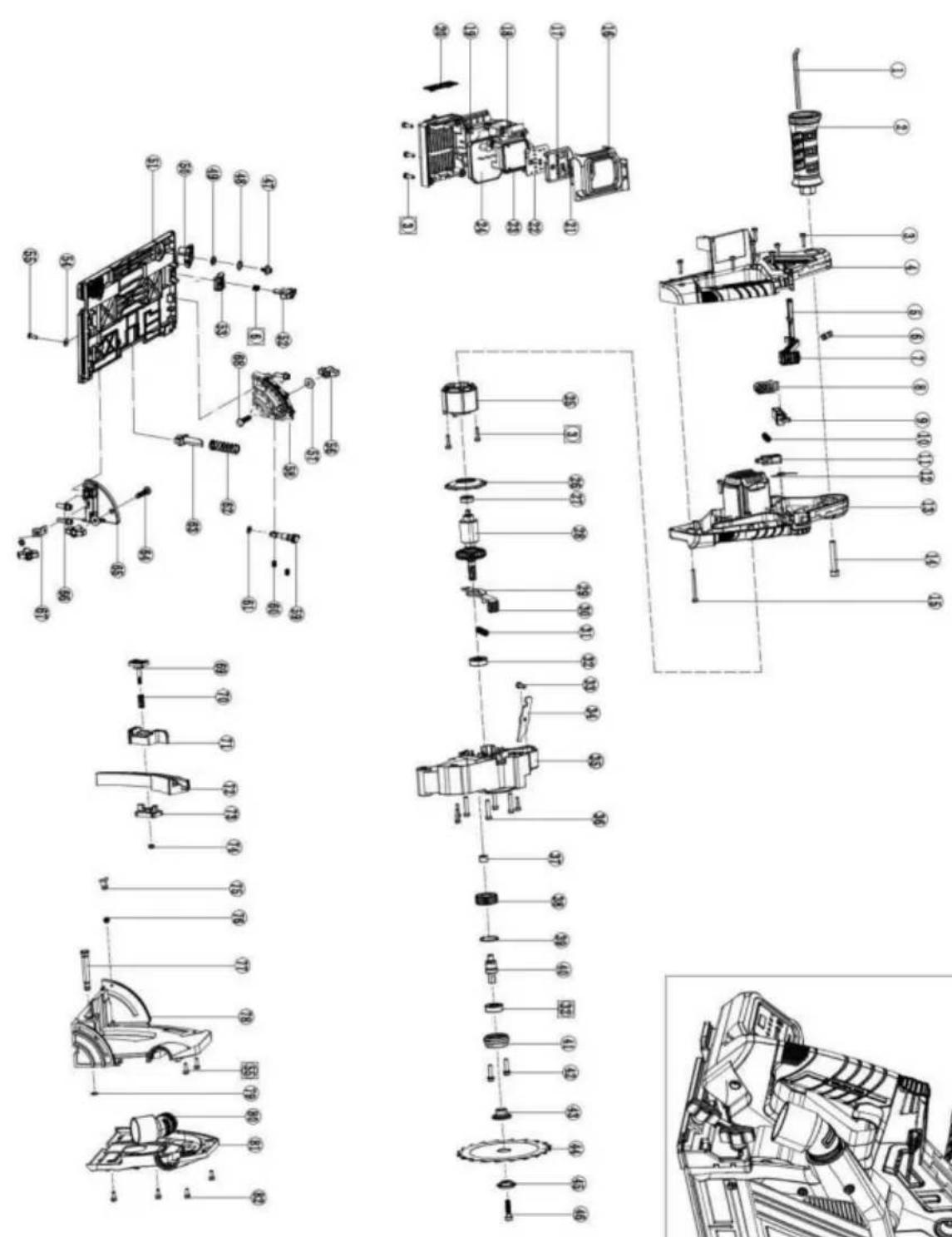

nombre	Nomen série spécification	en série nombre	Spécification du nom	en série nombre	Spécification du nom
1	hexagone intérieur clé à molette	29	autobloquant	57	joint plat
2	Poignée auxiliaire	30	Manchon autobloquant 58		Patte avant
3	Tête cylindrique cruciforme vis autotaraudeuse	31	Ressort autobloquant 59		goupille de déblocage
4	Couvre poignée	32	Bille à rainure profonde roulement 6000	60	vis de maintien
5	manille	33	Vis à tête cylindrique Phillips vis M5*15	61	Joint torique
6	Tige de poussée 80165 printemps	34	Plaque limite	62	ressort de rappel
7	tige de poussée	35	boitier d'engrenage	63	Cadre à ressort
8	Bouton de commutation (encapsulé)	36	Tête cylindrique cruciforme vis autotaraudeuse	64	Petit demi-cercle vis de diamètre carré
9	Tige de guidage de l'interrupteur 37		Rouleau à aiguilles roulement HK0808	65	Jambe arrière
10	Ressort d'interrupteur	38	train principal	66	vis à tête creuse
11	changer	39	Bague de retenue pour Trou φ26	67	Plaque de règle arrière
12	ressort de torsion	40	arbre de sortie	68	Petit demi-cercle vis de diamètre carré
13	Poignée de châssis	41	couverture avant	69	Bouton poussoir
14	tête creuse vis	42	Tête cylindrique cruciforme vis	70	Ressort de bouton poussoir
15	Tête cylindrique cruciforme vis autotaraudeuse	43	Pression interne plaque	71	Plaque de réglage de la profondeur
16	Plaque de protection d'affichage	44	Lame de scie 140	72	profondimètre
17	Cadre d'affichage	45	Pression externe plaque	73	Boucle de règle
18	Voir l'épingle	46	Vis de couteau de presse	74	Contre-écrou M4
19	Boitier de commande	47	douille hexagonale vis à tête cylindrique	75	aiguille
20	Tableau de mots	48	joint plat	76	Vis à tête cylindrique cruciforme
21	Film d'affichage coller	49	Joint ondulé 77		vendre
22	indicateur	50	excentrique (roue)	78	Bague de retenue d'arbre φ8
23	Cadre de positionnement	51	plinthe	79	Bague de retenue d'arbre φ8
24	contrôleur	52	Bouton de règle	80	Tuyau de sortie de poussière
25	stator	53	Plaque de règle avant	81	Couvre-coque de tête
26	Bague coupe-vent	54	joint plat	82	Vis à tête cylindrique cruciforme
27	Bille à rainure profonde roulement 607	55	Tête cylindrique cruciforme vis autotaraudeuse
28	rotateur	56	Bouton de verrouillage

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DE LA CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

REPRÉSENTANT DU ROYAUME-UNI

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
