GEBRUIKSAANWIJZING 8140 Vevor

GEBRUIKSAANWIJZING VOOR DE RAILZAAG

MODEL:8140

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

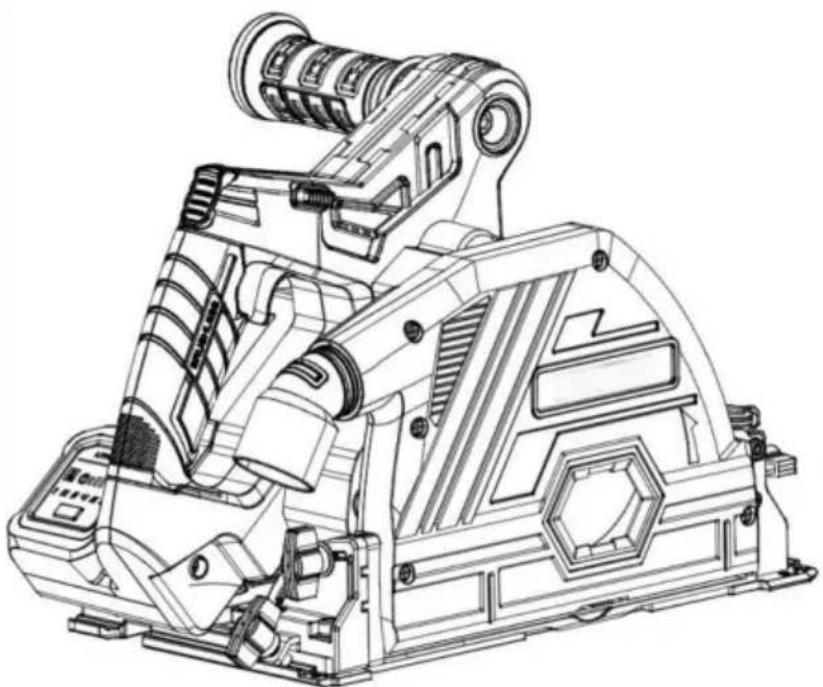

Zaag met geleiderail

MODEL:8140

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lez handleiding zorgvuldig door.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen nietweggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor recycling van elektrische en elektronische apparaten

Algemene veiligheidswaarschuwing voor elektrisch gereeds

⚠ Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwing betekent een apparaat dat op het lichtnet is aangesloten (met kabel) elektrisch gereedschap of een op batterijen werkend (draadloos) elektrisch gereedschap.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwing betekent een apparaat dat op het lichtnet is aangesloten (met kabel) elektrisch gereedschap of een op batterijen werkend (draadloos) elektrisch gereedschap.

a) Veiligheid op de werkplek

1. Houd de werkplek schoon en helder. Rommelige en donkere velden kunnen leiden tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals ontvlambare vloeistoffen, gassen of stof. Vonken van elektrisch gereedschap kunnen stof doen ontbranden of gas.
3. Houd elektrisch gereedschap uit de buurt van kinderen en omstanders. Een gebrek aan Door concentratie kunt u de controle over uw gereedschap verliezen.

b) Elektrische veiligheid

1. De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag nooit op enigerlei wijze worden gewijzigd. Elektrisch gereedschap dat geaard moet worden, mag niet Gebruik adapterstekkers. Ongewijzigde stekkers en bijpassende stopcontacten verminderen

het risico op een elektrische schok.

1. Houd uw lichaam uit de buurt van grondoppervlakken, zoals leidingen, koellichamen en koelkasten. Als u een geaard oppervlak aanraakt, vergroot u het risico op schok.
2. Stel elektrisch gereedschap niet bloot aan regen of vochtigheid. Water dat in het elektrische gereedschap komt, kan Gereedschap verhoogt het risico op een elektrische schok.

Misbruik het snoer niet. Pak nooit elektrisch gereedschap vast, trek er nooit aan en trek er nooit de stekker uit. snoeren. Houd snoeren uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrengelde snoeren vergroten het risico op schokken.

1. Gebruik bij gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Elektrische bedrading die geschikt is voor buitengebruik, vermindert het risico op elektrische schok.
2. Gebruik een voeding met aardlekschakelaar (RCD) als deze is

het is niet mogelijk om het gebruik van het apparaat in een vochtige omgeving te vermijden.

Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

1. Raak de stekker niet aan met natte handen.
2. Als de draad beschadigd is, wordt deze vervangen door de fabrikant of diens agent om veiligheidsrisico's te vermijden.

c) Persoonlijke veiligheid

1. Blijf alert, let op de werking en blijf wakker tijdens het bedienen

elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of als u een reactie hebben op drugs, alcohol of behandeling. Momentane nalatigheid in Het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

1. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril.

Beschermende middelen, zoals stofmaskers, antislip veiligheidsschoenen, veiligheidshelmen, gehoorbescherming en andere middelen die onder de juiste omstandigheden worden gebruikt kan persoonlijk letsel verminderen.

1. Verwijder alle afstelsleutels of sleutels voordat u het elektrische gereedschap gebruikt.

ingeschakeld. Een sleutel of moersleutel die op een draaiend onderdeel van een elektrisch gereedschap is achtergelaten, kan persoonlijk letsel tot gevolg hebben.

1. Strek je handen niet te ver uit. Let altijd op je voeten en

balans. Dit zorgt voor een betere controle over elektrisch gereedschap in het geval van een ongeluk.

1. Kleed je gepast. Draag geen losse kleding of accessoires. Houd je

haar en kleding uit de buurt van bewegende delen. Losse kleding, accessoires of

Lang haar kan bewegende delen hebben.

1. Indien er een apparaat is voorzien voor de aansluiting op de spaanafvoer en stofafzuiging

opvangapparatuur, zorg ervoor dat deze correct is aangesloten en gebruikt.

Het gebruik van stofafzuigapparatuur kan het risico op stof verminderen.

1. Laat de vertrouwdheid van het frequente gebruik van gereedschap u er niet toe brengen de veiligheidsvoorschriften te negeren

richtlijnen van het gereedschap. Een onzorgvuldige handeling kan leiden tot ernstig letsel in een

onmiddellijk.

1. Draag altijd een veiligheidsbril bij het gebruik van elektrisch gereedschap om oogletsel te voorkomen.

schade. Veiligheidsbrillen moeten voldoen aan ANSI Z87.1, Europese EN 166

of Australië/Nieuw-Zeeland AS/NZS 1336. In Australië/Nieuw-Zeeland is een masker

is wettelijk verplicht om het gezicht te beschermen. Het is de verantwoordelijkheid van de werkgever om

Zorg ervoor dat gereedschapsbedieners en ander personeel in de buurt van het werkgebied beschermende kleding dragen

d) Elektrisch gereedschap en voorzorgsmaatregelen

1. Forceer het gebruik van elektrisch gereedschap niet, maar gebruik hiervoor de juiste hulpmiddelen.

elektrisch gereedschap. Het kiezen van het juiste elektrische gereedschap, ontworpen volgens de nominale

waarde zorgt ervoor dat u efficiënter en veiliger werkt.

1. Als de schakelaar niet aan of uit kan worden gezet, mag u het elektrische gereedschap niet gebruiken.

Elektrische gereedschappen die niet met een schakelaar kunnen worden bediend, zijn gevaarlijk en moeten

gerepareerd worden.

1. Haal de accu (indien verwijderbaar) uit het stopcontact en/of verwijder deze.

levering vóór elke aanpassing, vervanging van accessoires of opslag van

elektrische apparatuur. Deze beschermende veiligheidsmaatregel vermindert het risico op

onbedoeld starten van elektrisch gereedschap.

1. Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen en gebruik ze niet laat mensen die niet bekend zijn met elektrisch gereedschap en het niet begrijpen deze instructies voor het bedienen van elektrisch gereedschap. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.

2. Onderhoud elektrisch gereedschap en accessoires. Controleer of bewegende delen goed zijn op zijn plaats gezet of vastgelopen, controleer op kapotte onderdelen en andere omstandigheden die de werking van elektrisch gereedschap beïnvloeden. Als er schade is, repareer het elektrisch gereedschap voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

3. Houd snijgereedschap scherp en schoon. Een goed onderhouden gereedschap met een scherpe snijkant. De rand blijft minder snel plakken en is gemakkelijker te controleren.

4. Volgens de gebruiksaanwijzing en rekening houdend met de werkomstandigheden en de uit te voeren bewerking, kies het elektrisch gereedschap, de accessoires en het gereedschap hoofden. Het gebruik van elektrisch gereedschap voor handelingen die niet geschikt zijn voor hun doel kan leiden tot gevaarlijke situaties.
5. Houd het handvat en het gripoppervlak droog, schoon en vetvrij. In het geval van bij een ongeluk garandeert een gladde handgreep geen veilige grip en controle over de

hulpmiddel.

1. Draag geen werkhandschoenen van stof, want die kunnen verstrikt raken bij het gebruik van de gereedschap. Stoffen werkhandschoenen met bewegende delen kunnen persoonlijk letsel veroorzaken.

e) Onderhoud

1. Gebruik dezelfde reserveonderdelen om elektrisch gereedschap te repareren door professionals onderhoudspersoneel. Dit zal de veiligheid van het elektrisch gereedschap garanderen wordt onderhouden.
2. Volg de instructies in deze handleiding bij het aanbrengen van smeerolie en het vervangen van accessoires.

Elektrische cirkelzagen gebruiken veiligheidswaarschuwi

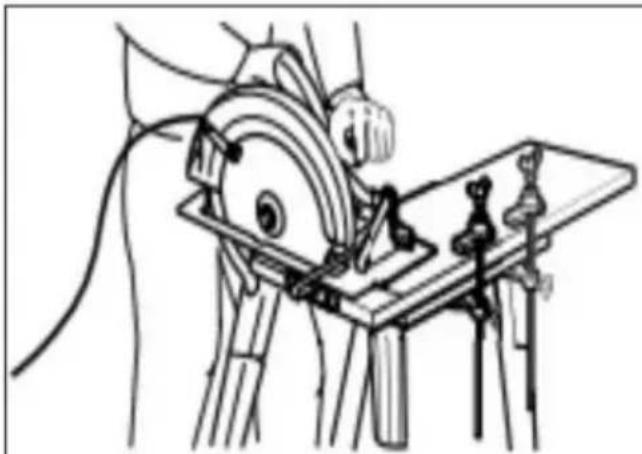

Gevaar:

a) Houd uw handen te allen tijde uit de buurt van het zaaggebied en het zaagblad. Altijd houd de hulphandgreep of motorbehuizing vast met uw andere hand. Als u Houd de cirkelzaag met beide handen vast, zodat het zaagblad je niet verwondt.

b) Raak de onderkant van het werkstuk niet aan. De beschermkap is niet beschermen tegen het gevaar van het zaagblad onder het werkstuk. c) Pas de snijdiepte aan de dikte van het werkstuk aan. De vertanding zichtbaar onder het werkstuk mag minder dan één tandhoogte zijn. d) Houd het werkstuk niet vast of houd het werkstuk niet vast aan de poot om te zagen, het werkstuk moet op een stabiel platform worden vastgeklemd. Goede ondersteuning van het werkstuk is essentieel om persoonlijk letsel, vastlopen van het zaagblad of verlies van controle.

a) Wanneer het zaagwerkstuk wordt bediend, is het mogelijk dat de donkere lijn of eigen draad. De machine moet worden vastgehouden door een geïsoleerde gripoppervlak. Het aanraken van een "live" draad kan ook het blootgestelde metaal elektrificeren onderdeel van het gereedschap raken, waardoor de gebruiker geëlektrocuteerd wordt.

b) Gebruik bij gebruik als splijtzaag altijd een splijtbescherming en een rechte randgeleider. Dit verbetert de snijnauwkeurigheid en vermindert de kans dat het zaagblad vastloopt. c) Gebruik altijd

een zaagblad met de juiste maat en schachtvorm (diamant of rond). Als het zaagblad en de klemdelen van de cirkelzaag niet

Als u de koppeling niet goed aansluit, zal dit een excentrische werking veroorzaken en tot verlies van controle leiden.

d) Beschadigde ringen en bouten die niet overeenkomen met de afmetingen, mogen niet worden vervangen worden gebruikt. Voor een betere en veilige werking, zaagbladringen en bouten zijn speciaal ontworpen voor cirkelzagen

Redenen voor rebound en bescherming van de operator:

Terugveren is de plotselinge omgekeerde beweging wanneer het zaagblad wordt samengedrukt, vastzit of niet in het midden zit, waardoor de cirkelzaag ongecontroleerd van he werkstuk wordt opgetild in de richting van de gebruiker.

Wanneer het zaagblad wordt samengedrukt of vast komt te zitten in de gesloten snede, wordt het zaagblad geblokkeerd en zorgt de reactiekracht van de motor ervoor dat de machine terugspringt naar de bediener.

Als het zaagblad verdraaid is of afwijkt van het snijvlak, kunnen de gekartelde randen aan de achterkant van het zaagblad in het bovenste oppervlak van het hout graven. Hierdoor kan het zaagblad uit de snede kruipen en terugveren naar de gebruiker.

Terugslag is het gevolg van verkeerd gebruik van de cirkelzaag en/of een onjuiste operationele procedures of omstandigheden, en kunnen worden vermeden door passende voorzorgsmaatregelen te nemen.

a) Pak de handgreep van de cirkelzaag met beide handen vast en positioneer uw bovenarme zodanig dat ze de terugslag kunnen weerstaan. Het lichaam bevindt zich aan beide kanten var de cirkelzaag en is niet uitgelijnd met het zaagblad. Door de terugslag zal de cirkelzaag terugveren, maar als de juiste voorzorgsmaatregelen worden genomen, kan de terugslag door de gebruiker worden gecontroleerd. b) Wanneer het

zaagblad vastzit of het zagen om welke reden dan ook wordt onderbroken, laat u de trekkerschakelaar los en houdt u de cirkelzaag in het materiaal zonder te bewegen totdat het zaagblad volledig tot stilstand is gekomen. Probeer de zaag niet uit het werkstuk te verwijderen of naar achteren te trekken terwijl het zaagblad in werking is of waarschijnlijk terug zal veren. Onderzoek en onderneem de juiste maatregelen om de oorzaak van het vastlopen van het zaagblad te elimineren

c) Wanneer u de cirkelzaag opnieuw start in het werkstuk, lijnt u het zaagblad uit met de snede en controleert u of het zaagblad in het materiaal is geplaatst. Als het zaagblad vastloop kruipt het uit het stuk of stuitert het van het stuk af wanneer het gereedschap opnieuw wordt gestart.

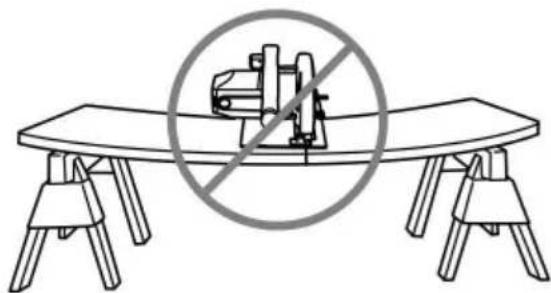

d) Ondersteun groot plaatmateriaal om de schade van zaagbladextrusie en terugslag te verminderen. Het grote plaatmateriaal zakt door zijn eigen gewicht en het ondersteuningsmateriaal moet in de twee maten onder het plaatmateriaal worden geplaatst, dichtbij de snijlijn en de rar van het plaatmateriaal.

Om stuiteren te voorkomen, plaatst u een steunplaat of -paneel dicht bij de snede.

Plaats de steunplaat of het paneel niet te ver van het snijgebied.

a) Gebruik geen botte of beschadigde zaagbladen. Zaagbladen zonder open rand of die niet goed zijn geïnstalleerd, kunnen smalle zaagsporen vormen, wat kan leiden tot ernstige wrijving, vastzittende bladen en terugveren. b) De

vergrendelingsknoppen voor de zaagdiepte en hoekinstelling moeten worden vastgedraaid en vastgezet voordat u gaat zagen. Als de zaagbladregelaar beweegt tijdens het zagen, kan het zaagblad vastlopen en terugveren. c) Wees

extra voorzichtig bij het "invoegen van zaagbladen" op bestaande muren of andere blinde gebieden. Het uitsteken van het zaagblad kan een object snijden dat terugslag veroorzaakt.

Beschrijving van de rebound van de bewaker

a) Controleer voor elk gebruik of de kap goed gesloten is. Als de onderste beschermkap niet snel teruggaat, mag u de cirkelzaag niet gebruiken. Klem of bind de onderste beschermkap niet vast in de open stand. Als de cirkelzaag plotseling valt, kan de onderste beschermkap vervormen. Til de onderste beschermkap op met een ingetrokken handgreep en zorg ervoor dat de beschermkap bij elke zaaghoek en -diepte naar achteren komt zonde het zaagblad of een ander onderdeel aan te raken.

b) Controleer de werkconditie van de onderste beschermveer. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De

De onderste bescherming kan traag bewegen vanwege schade aan onderdelen, kauwgomafzettingen of ophoping van afval.

c) Til de onderste beschermkap alleen handmatig op voor speciaal zagen, zoals "plug-in" zagen" en "gecombineerd zagen". Til de onderste beschermkap op met de intrekbare handvat. De onderste beschermkap moet worden losgelaten zodra het zaagblad in de hendel komt. het zaagmateriaal. Voor alle andere zaagbewerkingen is de onderste beschermkap zou automatisch moeten terugkeren

d) Zorg er altijd voor dat de onderste beschermkap het zaagblad bedekt voordat u het zaagblad verwijdert. de cirkelzaag op de tafel of de grond plaatsen. Een onbeschermde, traagheids zaagblad zorgt ervoor dat de cirkelzaag zich terugtrekt en een voorwerp op zijn weg snijdt, rekening houdend met de tijd dat het zaagblad stopt nadat de schakelaar is ingeschakeld uitgegeven.

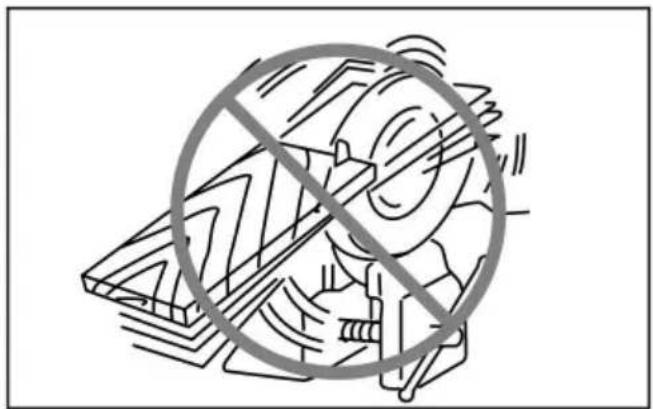

Extra beveiligingswaarschuwing

1. Wees vooral voorzichtig bij het zagen van nat hout, hout onder druk of bomen die knoppen bevatten. Houd het gereedschap soepel geduwd zonder de snelheid van het zaagblad te verminderen om oververhitting van de vertandingen te voorkomen, aangezien en om te voorkomen dat het plastic smelt tijdens het snijden.

2. Probeer niet het snijmateriaal te verwijderen als het zaagblad nog in de zaagsnede zit. bewegen. Wacht tot het zaagblad volledig tot stilstand is gekomen voordat u het vastpakt. het snijmateriaal. Het zaagblad zal nog enige afstand bewegen nadat de De stroom is uitgeschakeld.

3. Let op dat u niet in spijkers snijdt. Controleer het hout op spijkers en verwijder ze voor het snijden.

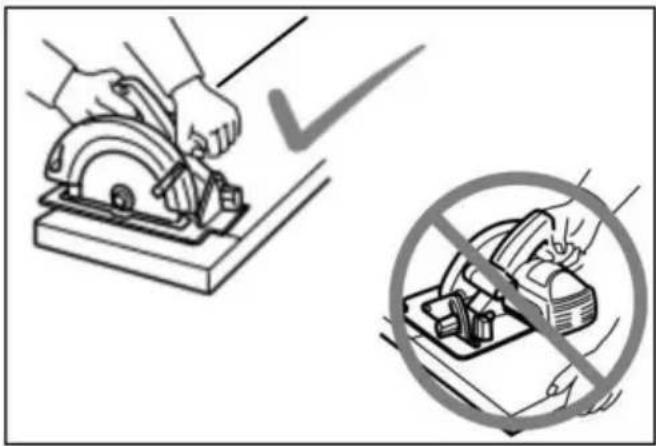

4. Plaats bij het snijden het bredere deel van de basis van de elektrische cirkelzaag op het stevig ondersteunde deel van het werkstuk, niet op het deel dat wordt afgesneden. Als het werkstuk kort of klein is, klem het dan vast. Probeer geen korte stukken vast te houden!

5. Wees vooral voorzichtig bij het zagen van nat hout, hout onder druk of bomen die knoppen bevatten. Houd de snelheid van het zaagblad vast zonder de snelheid te verminderen. gereedschap soepel te duwen om oververhitting van de vertandingen te voorkomen, en om Voorkom dat het plastic smelt tijdens het snijden.

6. Probeer het snijmateriaal niet te verwijderen terwijl het mes beweegt.

Wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de materiaal te snijden. Het zaagblad zal nog enige afstand bewegen nadat de De stroom is uitgeschakeld.

1. Let op dat u niet in spijkers snijdt. Controleer het hout op spijkers en verwijder ze voor het snijden.

2. Plaats bij het snijden het bredere deel van de basis van de elektrische cirkelzaag op het stevig ondersteunde deel van het werkstuk, niet op het deel dat wordt afgesneden. Als het werkstuk kort of klein is, klem het dan vast. Probeer geen korte stukken vast te houden!

3. Voordat u het gereedschap na het snijden neerlegt, moet u ervoor zorgen dat de onderste De beschermkap is gesloten en het zaagblad staat volledig stil.

4. Probeer niet te zagen met een elektrische cirkelzaag die u naar achteren houdt met een vice. Dit is erg gevaarlijk en kan leiden tot ernstige ongelukken.

1. Sommige materialen bevatten giftige chemicaliën. Wees voorzichtig dat u geen stof inademt en vermijd huidcontact. Volg de veiligheidstips van de leverancier van het materiaal.

2. Stop het zaagblad niet door er zijdelingse druk op uit te oefenen.

3. Gebruik geen slijpschijf.

4. Gebruik alleen zaagbladen met de op het gereedschap aangegeven of gespecificeerde diameter. in de instructies. Het gebruik van een zaagblad met een verkeerde maat kan de een verkeerde bescherming van het zaagblad of de werking van de beschermkap, met ernstig persoonlijk letsel tot gevolg.

5. Houd het zaagblad scherp en schoon. Hars en houtbitumen die vastzitten op het blad en verharden kan de elektrische cirkelzaag vertragen en vergroot de kans op rebound. Verwijder daarom het zaagblad uit

eerst het gereedschap en maak het daarna schoon met hars- en asfaltverwijderaar, heet water o kerosine.

Houd het zaagblad schoon. Gebruik geen benzine.

1. Draag een stofmasker en gehoorbescherming wanneer u gereedschap gebruikt.
2. Zorg ervoor dat u een zaagblad gebruikt dat geschikt is voor het te zagen materiaal.
3. Gebruik alleen zaagbladen waarvan de aangegeven snelheid gelijk is aan of groter is dan de snelheid die op het gereedschap staat aangegeven.

Bewaar deze handleiding.

Volg de relevante productveiligheidsregels niet voor het gemak of omdat

U bent voldoende bekend met het product (ervaring opgedaan door hergebruik).

Onjuist gebruik of het niet naleven van de veiligheidsvoorschriften in de gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

Productspecificatie

- Vanwege het voortdurende ontwikkelingsprogramma behouden wij ons het recht voor om de specificaties zonder voorafgaande kennisgeving wijzigen.

Artikelnr.		8140
Bladdiameter		140mm
Snijdiepte	90°	52mm
	45°	38mm
Snelheid zonder belasting (RPM)		3500-5500
Veiligheidsniveau

Let op: Het product wordt niet geleverd met een batterij, u hebt deze om een geschikte accu aan te schaffen. De cirkelzaag is compatibel m Makita's 20V pin-accu (zoals : BL1850B1 BL1840B)

Bedieningsinstructie

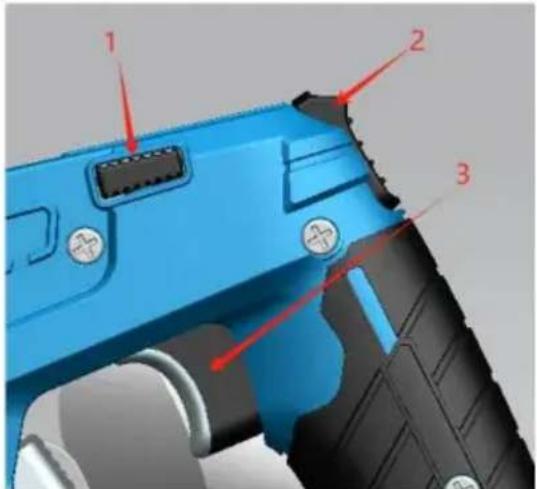

Schakelbediening

- Controleer voordat u de stroom inschakelt of de schakelaar goed staat

knop is normaal actief en bevindt zich in de open en normaal gesloten stand.

Om te voorkomen dat de gebruiker per ongeluk de trekker van de schakelaar overhaalt, heeft het gereedschap een vergrendelingsmechanisme. Wanneer de snijbewerking vereist is, wordt de vergrendelingsknop naar één kant geduwd en wordt de schakelaarknop geactiveerd nadat de duwstang naar boven is geduwd. Vervolgens kan de snijbewerking worden uitgevoerd

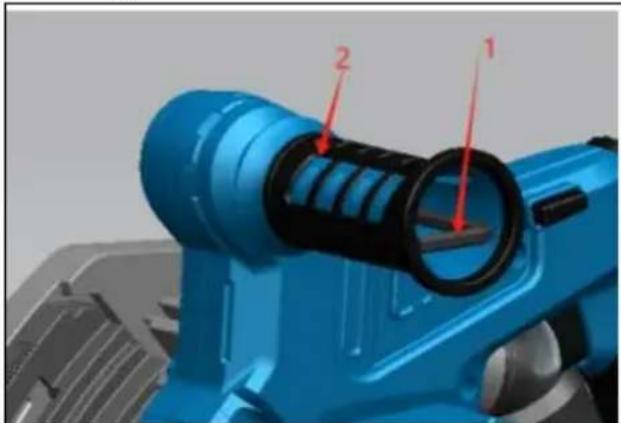

ÿ Opbergen van inbussleutel

De inbussleutel is opgeslagen op het gereedschap. Om de inbussleutel te verwijderen, trekt u deze eruit.

Om de inbussleutel te monteren, plaatst u deze op het handvat en steekt u deze zo ver mogelijk naar binnen.

ÿ Verwijder of installeer het zaagblad

Opmerking:

- Gebruik geen zaagbladen die niet voldoen aan de specificaties die in deze handleiding zijn gespecificeerd. • De

gebruikte bladsnelheid moet ten minste de maximale onbelaste snelheid in de specificatiewaarde bereiken.

1.Duwstang 2. Zelfvergrendeling 3. Beperkt bord 4. Diepteregel	1.Duwstang 2. Zelfvergrendeling 3. Beperkt bord 4. Diepteregel
1.Lood 2.Lood 3. Stopgleuf	1.Lood 2.Lood 3. Stopgleuf

Stap 1: Om het verwijderen van het zaagblad te vergemakkelijken, is de diepteliniaal ontworpen met twee loodsleuven. Duw bij het verwijderen van het zaagblad de grendel naar recht terwijl u de stang omhoog duwt, duw de limietplaat in het pad van lood 2, laat de duwstang los en druk de hendel naar beneden, en de limietplaat wordt in de stopsleuf ingebed.

Stap 2: Druk de zelfvergrendeling volledig in, draai het zaagblad totdat het zaagblad niet meer kan worden gedraaid, gebruik vervolgens een sleutel om tegen de klok in te draaien om de schroef van het persmes los te draaien en verwijder vervolgens de schroef van het

Druk het mes en de externe drukplaat aan en verwijder het zaagblad van onderaf.

Als de machine niet in stap 1 staat wanneer u het zaagblad wilt installeren, herhaalt u stap 1 en doet u het tegenovergestelde van stap 2. Draai de messchroef met de klok mee vast.

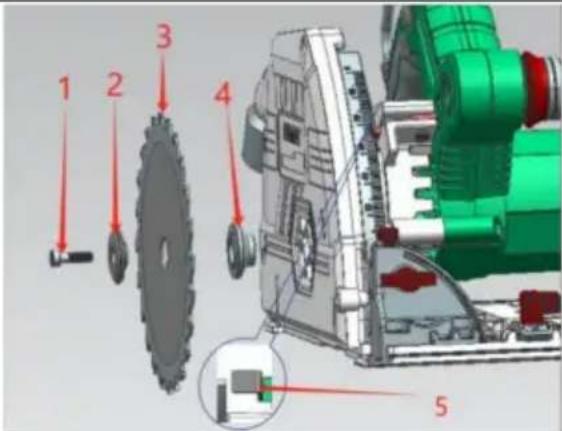

1 2 3 4 5

1. Persschroef 2.

Externe persplaat 3. Mes 4.

Binnenflens 5.

Zelfborgend

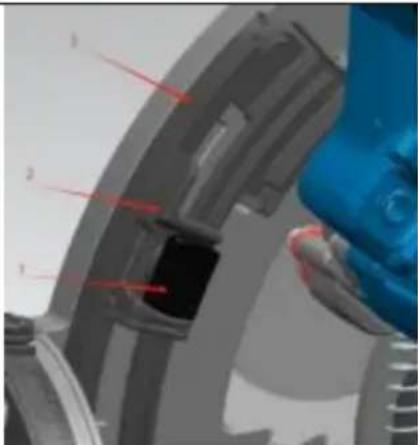

ÿ Pas de snijdiepte aan

1. Drukknop

2. Diepte-instelplaat 3. Dieptemeter

Druk op de drukknop op de diepteverstelplaat en verplaats de A/B-schaal op de diepteverstelplaat naar de gewenste diepte, laat de drukknop los en veer terug. (De A/B-schaal komt overeen met de snijdiepte zonder geleiderail/met geleiderail)

Om het snijden schoner en veiliger te maken, kunt u de snijsnelheid aanpassen diepte tot de positie van niet meer dan één tand onder het werkstuk. Met behulp van de juiste snijdiepte kan de kans op persoonlijk letsel als gevolg van door het stuiteren van het zaagblad.

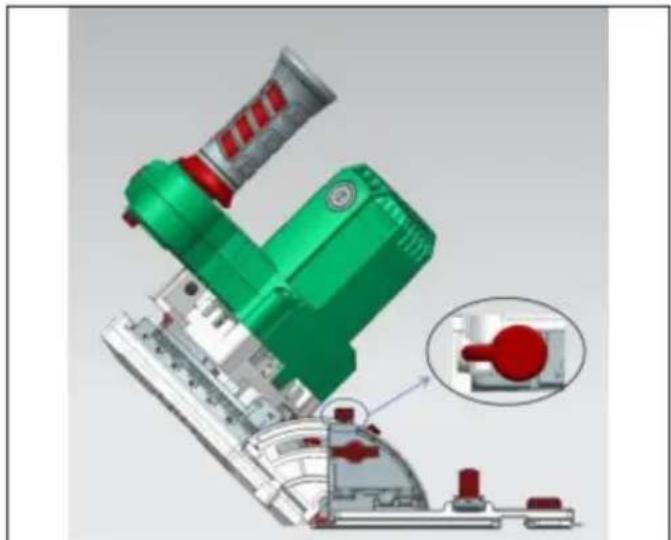

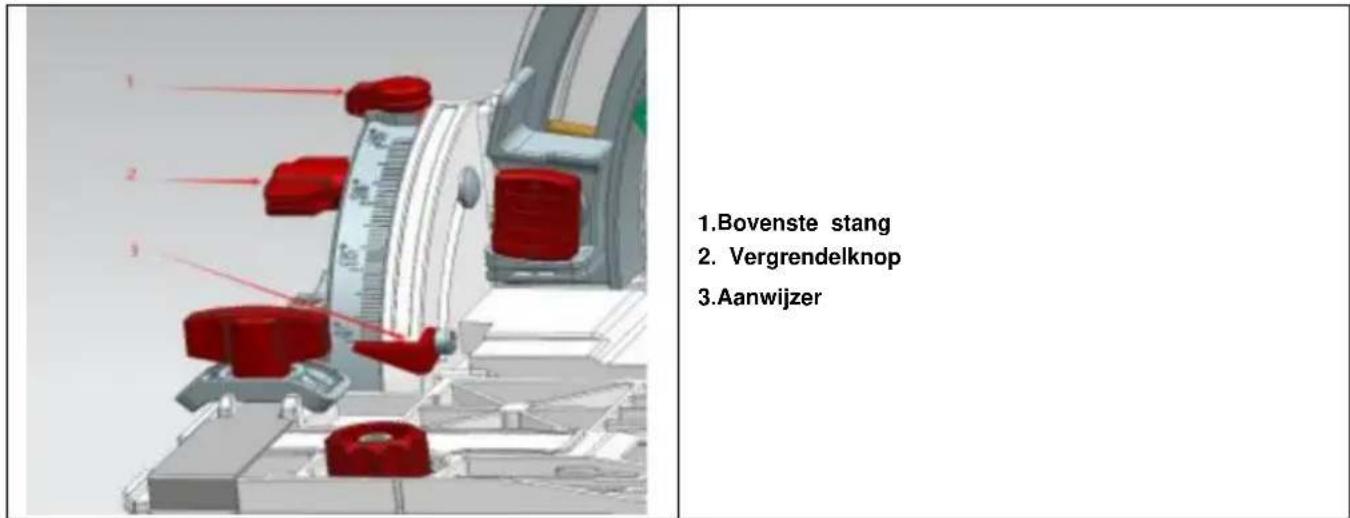

ÿ Schuin snijden

1.Bovenste stang 2. Vergrendelknop 3.Aanwijzer

-1°-47°Kantelen

0°-45°: Maak de voorste en achterste vergrendelingsknoppen los, kantel de machine, Kijk naar de wijzer die de schaal aangeeft, richt deze op de gewenste hoek en draai vast de vergrendelingsknoppen aan beide zijden, zodat het vastzit.

-1°/47°: Om een schuine snijhoek van -1°/47° te krijgen, draait u de bovenste stang om deze te make Kantel de machine in de onderstaande afbeelding, wanneer de wijzer naar een hoek van -1°/47° wijst, Draai de vergrendelingsknoppen aan beide kanten vast om het geheel vast te zetten.

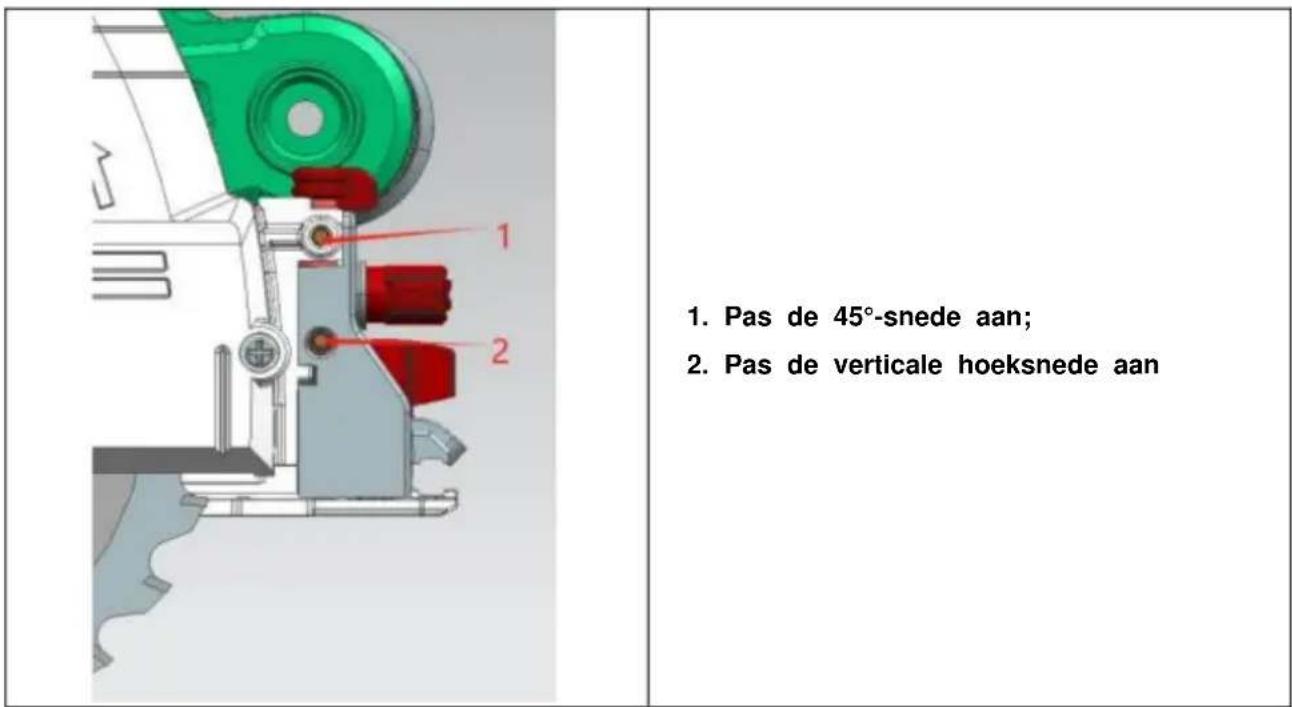

Let op: Zet het zaagblad terug in de juiste hoek om de uitwerphendel in te stellen rug.

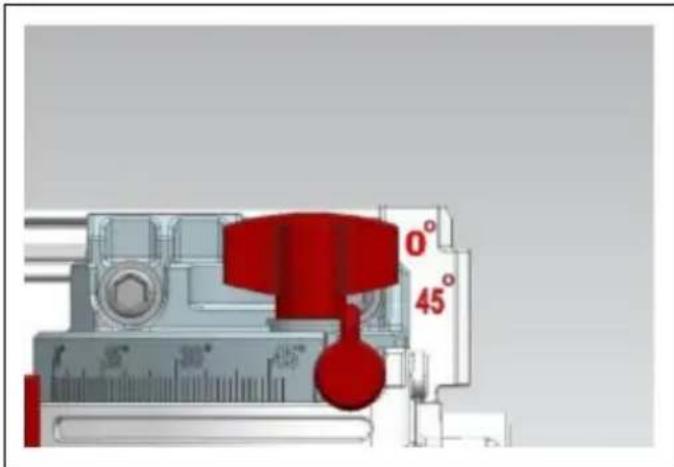

Uitlijning bij

0° 45°

Lijn de snijlijn uit met de 0° schaallijn op de basisplaat wanneer een 0° snede wordt uitgevoerd, en lijn de snijlijn uit met de 45° schaallijn op de basis

plaat wanneer een snede van 45° wordt gemaakt.

snijden (conventioneel zagen)

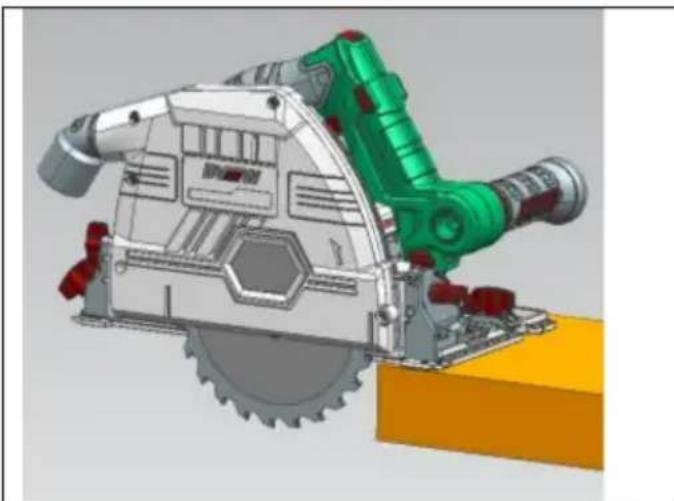

Aandacht:

Zorg ervoor dat u het gereedschap voorzichtig in een rechte lijn naar voren beweegt.

Overmatige druk op het gereedschap of het draaien van het gereedschap kan ervoor zorgen dat de motor vastloopt. oververhit raken en ervoor zorgen dat het gereedschap terugveert, wat kan leiden tot ernstige blessure.

Plaats nooit een lichaamsdeel onder de basis van het gereedschap tijdens het snijden, vooral niet aan het begin van de snede. Anders kan er ernstig letsel ontstaan.

Het zaagblad is zichtbaar onder de gereedschapsbasis.

Houd de tools vast. Deze tool is uitgerust met zowel een hulphandgreep

en een handvat. Beide handvatten tegelijk gebruiken is de beste manier om vast te pakken het gereedschap. Als beide handen op de cirkelzaag zitten, zal het zaagblad ze niet snijden.

De voorkant van de basis wordt op het werkstuk geplaatst om te zagen zonder enig contact met het zaagblad. Start vervolgens het gereedschap volgens de schakelaarbediening en wacht tot het zaagblad de volledige snelheid bereikt. Druk nu voorzichtig de cirkelzaagkop naar beneden tot de vooraf ingestelde zaagdiepte en beweeg het gereedschap vervolgens eenvoudig naar voren op het oppervlak van het werkstuk om het glad en vlak te houden totdat de zaagbewerking is voltooid.

Om het snijden schoner te maken, moet u ervoor zorgen dat het gereedschap in een rechte lijn en met een constante voorwaartse snelheid snijdt. Als de werkelijke snijlijn afwijkt van de geplande snijlijn, probeer het gereedschap dan niet te draaien of terug te duwen naar de oorspronkelijk geplande snijlijn. Dit kan ertoe leiden dat het zaagblad vast komt te zitten en het gereedschap stuitert of mogelijk ernstig letsel veroorzaakt.

Laat de schakelaar los, wacht tot het zaagblad stopt en trek het gereedschap dan terug. Lijn het gereedschap uit met de nieuwe zaaglijn en begin opnieuw te zagen. Probeer bij het bepalen van de zaagpositie te voorkomen dat de gebruiker wordt blootgesteld aan vuil en zaagsel dat door de kettingzaag wordt gespoten. Draag een veiligheidsbril om letsel te voorkomen.

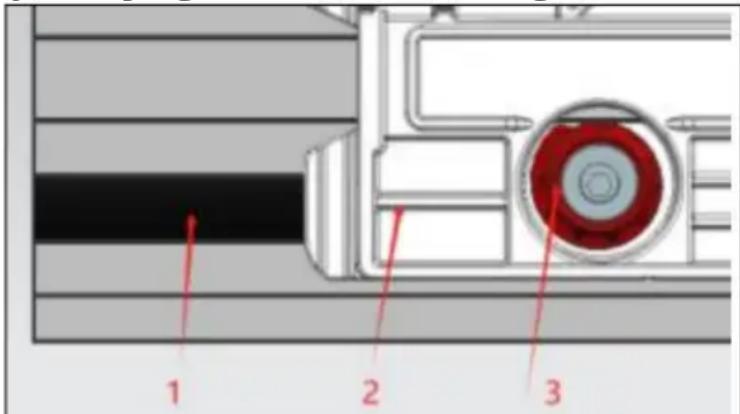

ÿ Bij gebruik van geleiderail (optionele accessoires)

1 2 3

1. Geleiderail
2. Bodemplaat 3. Excentrisch wiel

Plaats het gereedschap aan het einde van de geleiderail. Draai de twee excentrische wielen op de gereedschapsbasis zodat het gereedschap soepel kan glijden. Houd het gereedschap vast. Het gereedschap is uitgerust met zowel een secundaire handgreep als een handgreep. Het is het beste om beide handgrepen tegelijkertijd te gebruiken om het gereedschap vast te pakken. Open het gereedschap, druk het gereedschap naar beneden tot de vooraf ingestelde snijdiepte (de B-schaallijn op het diepte-instelbord komt overeen met de snijdiepte wanneer er een geleiderail is) en snijd vervolgens.

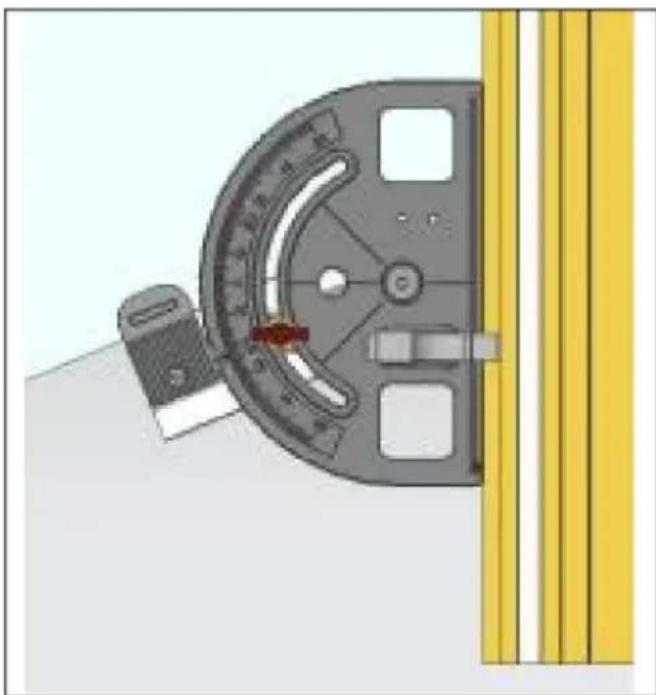

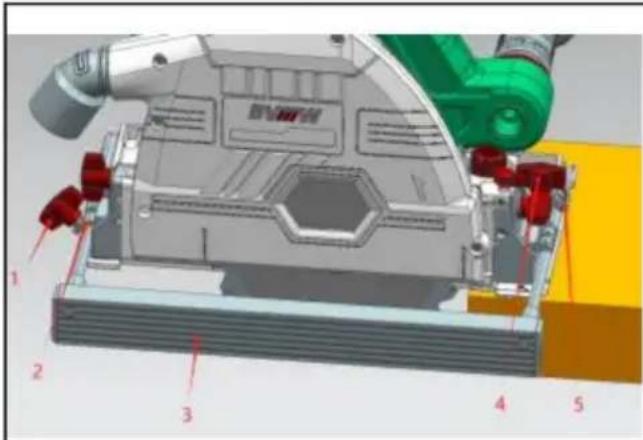

ÿ liniaal (optioneel)

Hoekmeters kunnen worden gebruikt voor schuine sneden in verschillende hoeken. Met een geleider kunt u nauwkeurigere rechte sneden maken. Plaats de geleiderliniaal gewoon in de groef die is gereserveerd op de onderste plaat en vergrendel de knop van de persliniaal, de geleiderliniaal kan stevig worden ingedrukt door op de voorste en achterste persliniaalplaten te drukken en de binnen- en buitenkant aan te passen op basis van de vereiste snijbreedte, zodat herhaaldelijk snijden van dezelfde breedte mogelijk is.

Achterste drukregelplaatÿ 3.

Geleiderliniaalÿ

1. Voorste drukplaat

ÿ Hoekmeter (optionele accessoires)

Hoekmeters kunnen worden gebruikt voor schuine sneden onder verschillende hoeken.

			Temperatuurindicator, normaal groen, hogetemperatuur alarm is rood
			Weergave van elektrische hoeveelheid
			Elke versnelling
			Energiebesparende uitrusting

Onderhoud

ÿLet op: • Voordat

u zich voorbereidt op inspectie of onderhoud, moet u ervoor zorgen dat de stroom is uitgeschakeld.

Schakel het gereedschap uit en trek de stekker uit het stopcontact.

Maak de beschermkap schoon om ervoor te zorgen dat alle opgehoopte vuil wordt verwijderd. zaagsel dat de werking van het beschermkapsysteem kan belemmeren.

Een vuil beschermkapsysteem kan de werking ervan beperken, wat kan leiden tot ernstige letsel. De meest effectieve manier om de reiniging te voltooien is door perslucht. Als u zaagsel uit de beschermkap blaast, zorg er dan voor dat

U draagt een geschikte veiligheidsbril en ademhalingsbescherming.

Gebruik geen benzine, benzeen, thinner, alcohol of soortgelijke materialen om gereedschap schoonmaken. Anders kan het gereedschap verkleuren, vervormen of gebarsten.

Pas de nauwkeurigheid van 45° snijden en verticaal snijden aan

Deze aanpassing is voltooid voordat het product de fabriek verlaat.

Als het gereedschap echter is uitgeschakeld, gebruikt u de inbussleutel om de afstelling aan te passen schroef en controleer het 90° of 45° zaagblad met een driekantliniaal en een Hoekregel.

1. Pas de 45°-snede aan; 2. Pas de verticale hoeksnede aan

Deze accessoires of apparaten zijn bedoeld voor gebruik met de elektrische gereedschappen die in de lijst staan vermeld.

in deze specificatie. Als er andere accessoires of apparaten worden gebruikt, bestaat er een risic van letsel. Optionele accessoires of apparaten mogen alleen worden gebruikt voor de gespecificeerd doel. •

Geleiderail

• Geleider liniaal
• Hoekmeter

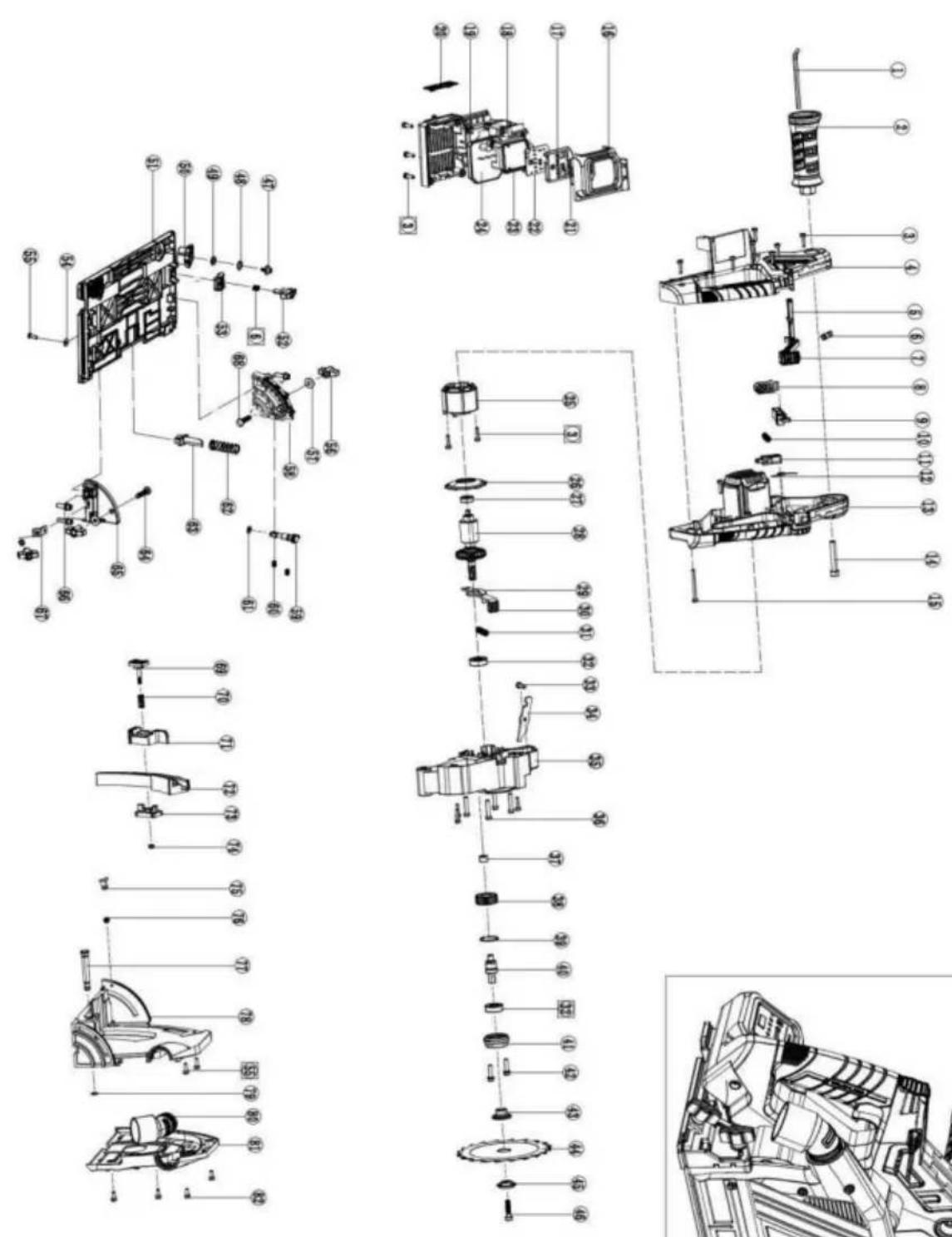

serieel nummer	Naam specificatie	serieel nummer	Naamspecificatie	serieel nummer	Naamspecificatie
1	binnenste zeshoek moersleutel	29	zelfvergrendeling	57	vlakke pakking
2	Hulphandvat	30	Zelfborgende huls 58		Voorste been
3	Kruis pan kop tapschroef	31	Zelfborgende veer 59		knock-out pin
4	Handvatdeksel	32	Diepe groef bal lager 6000	60	schroef vasthouden
5	sluiting	33	Phillips pankop schroef M5*15	61	O-ring
6	80165 duwstang lente	34	Limietplaat	62	terugveer
7	duwstang	35	tandwielkast	63	Veerframe
8	Schakelknop(ingekapseld)	36	Kruis pan kop tapschroef	64	Klein halfrond vierkante diameter schroef
9	Schakelgeleidingsstang	37	Naaldrol lager HK0808	65	Achterpoot
10	Schakelveer	38	hoofdversnelling	66	inbusschroef
11	schakelaar	39	Borgring voor y26 gat	67	Achterste liniaalplaat
12	torsieveer	40	uitgaande as	68	Klein halfrond vierkante diameter schroef
13	Chassishandgreep	41	voorkant	69	Drukknop
14	inbuskop schroef	42	Kruis pan kop schroef	70	Drukknopveer
15	Kruis pan kop tapschroef	43	Interne druk bord	71	Diepte-instelplaat
16	Weergave afdekplaat	44	140 zaagblad	72	dieptemeter
17	Weergaveframe	45	Externe druk bord	73	Liniaal gesp
18	Zie speld	46	Persmesschroef 74		Borgmoer M4
19	Controller-box	47	zeskantige aansluiting kopschroeven met kop	75	naald
20	Woordbord	48	vlakke pakking	76	Kruiskopschroef
21	Weergavefilm plakken	49	Gegolfde pakking 77		verkopen
22	indicator	50	excentrisch (wiel)	78	Asborgring y8
23	Positioneringsframe 51		plint	79	Asborgring y8
24	regelaar	52	Liniaalknop	80	Stofafvoerbuis
25	stator	53	Voorste liniaalplaat	81	Hoofdschelp deksel
26	Winddichte ring	54	vlakke pakking	82	Kruiskopschroef
27	Diepe groef bal lager 607	55	Kruis pan kop tapschroef
28	rotator	56	Vergrendelingsknop

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC-REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-
