MANUALE UTENTE 8140 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

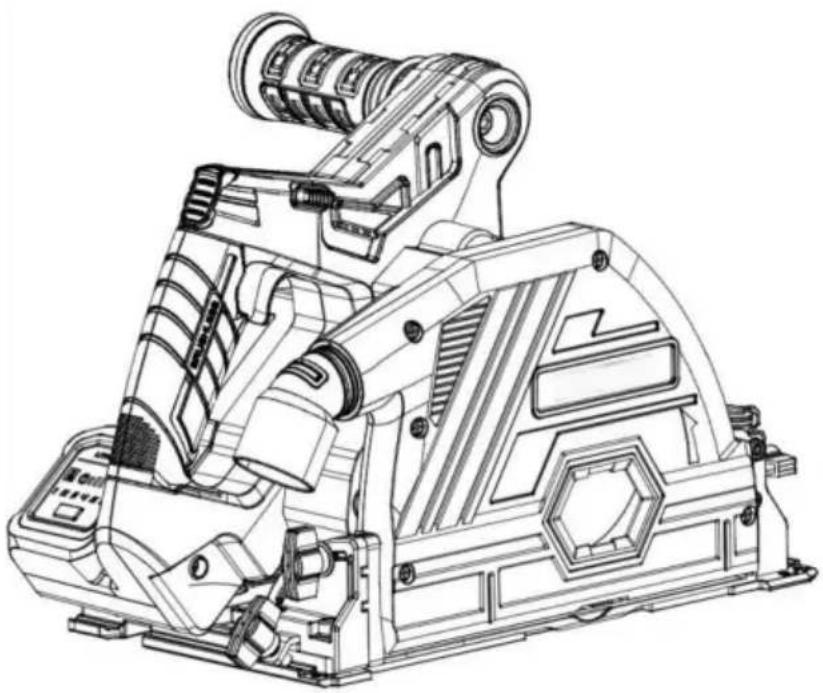

Sega circolare

MODELLO:8140

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

Avvertenza generale di sicurezza per gli elettrou

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

Il termine "utensile elettrico" nell'avvertenza indica un utensile alimentato dalla rete elettrica (cablato) elettroutensile o elettroutensile alimentato a batteria (senza fili).

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

Il termine "utensile elettrico" nell'avvertenza indica un utensile alimentato dalla rete elettrica (cablato) elettroutensile o elettroutensile alimentato a batteria (senza fili).

a) Sicurezza sul posto di lavoro

1. Mantenere il posto di lavoro pulito e luminoso. I campi disordinati e bui possono portare a incidenti.
2. Non utilizzare utensili elettrici in ambienti esplosivi, come
   liquidi, gas o polvere infiammabili. Le scintille degli utensili elettrici possono incendiare la polvere o gas.
3. Tenere gli utensili elettrici lontano dalla portata dei bambini e degli astanti. Una mancanza di la concentrazione può farti perdere il controllo dei tuoi strumenti.

b) Sicurezza elettrica

1. La spina dell'utensile elettrico deve corrispondere alla presa. La spina non deve mai essere modificato in alcun modo. Gli utensili elettrici che necessitano di messa a terra non devonc utilizzare qualsiasi adattatore. Spine non modificate e prese corrispondenti ridurranno

il rischio di scosse elettriche.

1. Tieni il tuo corpo lontano dalle superfici a terra, come tubi, dissipatori di calore e frigoriferi. Se tocchi una superficie a terra, aumenti il rischio di shock.
2. Non esporre gli utensili elettrici alla pioggia o all'umidità. L'acqua che entra nell'alimentazione gli utensili aumentano il rischio di scosse elettriche.

Non abusare del cavo. Non maneggiare, tirare o scollegare mai utensili elettrici con cavi. Tenere i cavi lontano da fonti di calore, olio, bordi taglienti o in movimento. parti. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse.

1. Quando si utilizzano utensili elettrici all'aperto, utilizzare una prolunga adatta per uso esterno. Il cablaggio elettrico adatto all'uso esterno ridurrà il rischio di scossa elettrica.
2. Utilizzare un alimentatore con protezione da dispositivo di corrente residua (RCD) se è non è possibile evitare di far funzionare l'apparecchio in un ambiente umido. l'uso di un RCD riduce il rischio di scosse elettriche.
3. Non toccare la spina di alimentazione con le mani bagnate.
   7.Se il filo è danneggiato, verrà sostituito dal produttore o dal suo agente per evitare rischi per la sicurezza.

c) Sicurezza personale

1. Rimani vigile, presta attenzione al funzionamento e resta sveglio durante il funzionamento utensili elettrici. Non utilizzare utensili elettrici quando si è stanchi o quando avere una reazione a droghe, alcol o trattamento. Negligenza momentanea in l'uso di utensili elettrici può provocare gravi lesioni personali.
2. Utilizzare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. Dispositivi di protezione, quali maschere antipolvere, scarpe antinfortunistiche antiscivolo, caschi, protezioni acustiche e altri dispositivi utilizzati in condizioni appropriate può ridurre i danni personali.
3. Rimuovere tutte le chiavi di regolazione o le chiavi inglesi prima di utilizzare l'elettroutensile. acceso. Una chiave inglese o una chiave lasciata su una parte rotante di un elettroutensile può causare lesioni personali.

4. Non estendere troppo le mani. Fai sempre attenzione alla posizione dei piedi e equilibrio. Ciò consente un migliore controllo degli utensili elettrici in caso di incidente.

5. Vestiti in modo appropriato. Non indossare abiti o accessori larghi. Tieni il tuo capelli e vestiti lontano dalle parti in movimento. Abiti larghi, accessori o i capelli lunghi possono comportare parti mobili.

6. Se è previsto un dispositivo per il collegamento con l'aspirazione di trucioli e polvere attrezzature di raccolta, assicurarsi che siano correttamente collegate e utilizzate. l'uso di dispositivi di aspirazione della polvere può ridurre il rischio di polvere.
7. Non lasciare che la familiarità con l'uso frequente degli strumenti ti porti a ignorare la sicurezza linee guida dello strumento. Un'azione negligente può portare a gravi lesioni in un istante.
8. Indossare sempre occhiali di sicurezza quando si utilizzano utensili elettrici per evitare danni agli occhi. danni. Gli occhiali di sicurezza devono essere conformi alla norma ANSI Z87.1, europea EN 166 o Australia/Nuova Zelanda AS/NZS 1336. In Australia/Nuova Zelanda, una maschera è richiesto dalla legge per proteggere il viso. È responsabilità del datore di lavoro assicurarsi che gli operatori degli utensili e il personale nelle vicinanze dell'area di lavoro indossino equipaggiamento di sicurezza adeguato.

d) Utensili elettrici e precauzioni

1. Non forzare l'uso degli utensili elettrici, secondo l'uso appropriato
   utensili elettrici. Scegliere l'utensile elettrico giusto progettato in base alla potenza nominale il valore ti consentirà di lavorare in modo più efficiente e sicuro.
2. Se non è possibile accendere o spegnere l'interruttore, non utilizzare l'elettroutensile.
   Gli utensili elettrici che non possono essere controllati da un interruttore sono pericolosi e devono essere riparato.

3. Scollegare e/o rimuovere la batteria (se rimovibile) dall'alimentazione
   fornitura prima di qualsiasi regolazione, sostituzione di accessori o stoccaggio di
   apparecchiature elettriche. Questa misura di sicurezza protettiva riduce il rischio di avvio accidentale di utensili elettrici.

4. Conservare gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non consentire alle persone che non hanno familiarità con gli utensili elettrici e non capiscono queste istruzioni per utilizzare gli utensili elettrici. Gli utensili elettrici sono pericolosi in mani di utenti non addestrati.

5. Mantieni gli utensili elettrici e gli accessori. Controlla se le parti mobili sono regolato in posizione o bloccato, controllare parti rotte e altre condizioni che compromettere il funzionamento degli utensili elettrici. In caso di danni, riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da utensili elettrici mal mantenuti.

6. Mantieni gli utensili da taglio affilati e puliti. Un utensile ben mantenuto con un taglio affilato il bordo ha meno probabilità di incastrarsi ed è più facile da controllare.

7. Secondo il manuale di istruzioni e tenendo conto delle condizioni di lavoro e l'operazione da effettuare, scegliere gli elettroutensili, gli accessori e l'utensile teste. L'uso di utensili elettrici per operazioni non idonee allo scopo può portare a situazioni pericolose.
8. Mantenere la superficie dell'impugnatura e dell'impugnatura asciutte, pulite e prive di grasso. In caso di un incidente, una maniglia scivolosa non garantisce una presa sicura e il controllo del attrezzo.
9. Non indossare guanti da lavoro in tessuto che potrebbero impigliarsi durante l'uso dell'strumento. I guanti da lavoro in tessuto che coinvolgono parti in movimento possono causare lesioni personali.

e) Manutenzione

1. Utilizzare gli stessi pezzi di ricambio per riparare gli utensili elettrici da parte di professionisti personale addetto alla manutenzione. Ciò garantirà la sicurezza degli utensili elettrici in fase di manutenzione.
2. Si prega di seguire le istruzioni contenute nel presente manuale quando si applica l'olio lubrificante e sostituzione degli accessori.

Le seghe circolari elettriche utilizzano avvertenze di sid

Pericolo:

a) Tenere sempre le mani lontane dall'area di taglio e dalla lama. tenere la maniglia ausiliaria o l'alloggiamento del motore con l'altra mano. Se si tiene la sega circolare con entrambe le mani, non ti farai male con la lama.

b) Non toccare la parte inferiore del pezzo in lavorazione. La protezione non

proteggere dal pericolo della lama della sega sotto il pezzo in lavorazione. c) Adattare la

profondità di taglio allo spessore del pezzo in lavorazione. La dentellatura

visibile sotto il pezzo in lavorazione dovrebbe essere inferiore all'altezza di un dente. d)

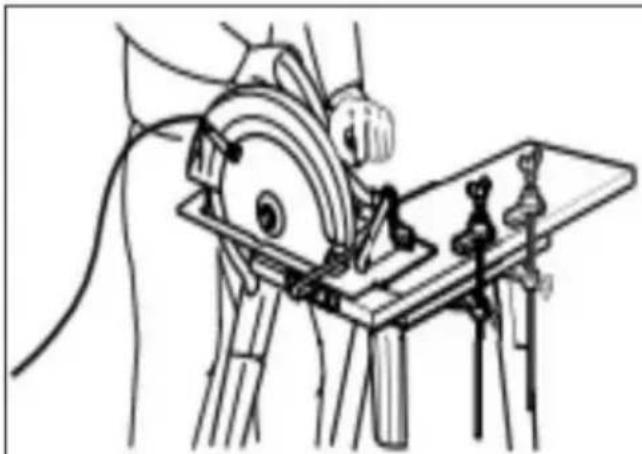

Non tenere il pezzo in lavorazione o tenerlo sulla gamba per segare,

il pezzo da lavorare deve essere fissato su una piattaforma stabile. Supporto adeguato di

il pezzo in lavorazione è essenziale per ridurre lesioni personali, inceppamenti della lama della sega o perdita di controllo.

a) Quando si aziona il pezzo da segare, è possibile toccare il

linea scura o il suo filo. La macchina deve essere tenuta attraverso un isolato

superficie di presa. Toccare un filo "sotto tensione" può anche elettrificare il metallo esposto parte dell'utensile, folgorando così l'operatore.

b) Quando si utilizza la sega come sega da spacco, utilizzare sempre una protezione da spacco e un guida a bordo dritto. Ciò migliora la precisione del taglio e riduce il possibilità che la lama della sega si incastri. c)

Utilizzare sempre una lama della sega con la giusta dimensione e forma dell'albero (diamante o rotondo). Se la lama della sega e le parti di serraggio della sega circolare non corrispondere, ciò causerà un funzionamento eccentrico e porterà alla perdita di controllo.

d) Le rondelle e i bulloni danneggiati che non corrispondono alle dimensioni non devono essere utilizzato. Per un funzionamento migliore e sicuro, le rondelle per lame di sega e i bulloni sono appositamente progettati per seghe circolari

Motivi del rimbalzo e della protezione dell'operatore:

Il rimbalzo è l'improvvisa inversione di marcia che si verifica quando la lama della sega viene schiacciata, incastrata o è decentrata, provocando il sollevamento incontrollato della sega circolare, allontanandola dal pezzo in lavorazione e dirigendola verso l'operatore.

Quando la lama della sega viene schiacciata o incastrata nel taglio chiuso, si blocca e la forza di reazione del motore spinge la macchina a tornare indietro verso l'operatore.

Se la lama è attorcigliata o deviata dalla superficie di taglio, i bordi seghettati sul bordo posteriore della lama possono conficcarsi nella superficie superiore del legno, facendo sì che la lama esca dal taglio e rimbalzi verso l'operatore.

Il rimbalzo è il risultato di un uso improprio della sega circolare e/o di una procedure o condizioni operative e possono essere evitati adottando le opportune precauzioni.

a) Afferrare l'impugnatura della sega circolare con entrambe le mani e posizionare le braccia in modo da resistere al rimbalzo. Il corpo si trova su entrambi i lati della sega circolare e non allineato con la lama. Il rimbalzo farà sì che la sega circolare torni indietro, ma se si prendono le dovute precauzioni, il rimbalzo può essere controllato dall'operatore. b) Quando la lama della sega è bloccata o il taglio viene interrotto per qualsiasi

motivo, rilasciare il grilletto dell'interruttore e tenere la sega circolare nel materiale senza muoversi finché la lama non si ferma completamente. Non tentare di rimuovere la sega dal pezzo in lavorazione o di tirarla indietro mentre la lama è in funzione o rischia di tornare indietro. Indagare e adottare le misure appropriate per eliminare la causa del blocco della lama della sega

c) Quando si riavvia la sega circolare nel pezzo in lavorazione, allineare la lama della sega con il taglio e controllare che la lama della sega sia inserita nel materiale. Se la lama della se si incastra, uscirà dal pezzo o rimbalzerà dal pezzo quando si riavvia l'utensile.

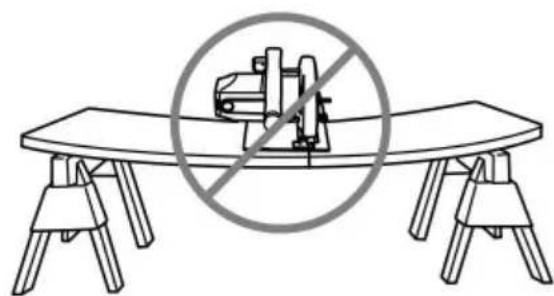

d) Supportare il materiale in fogli grandi per ridurre i danni causati dall'estruzione e dal rimbalzo della lama della sega. Il materiale in fogli grandi si piega a causa del suo stesso pes il materiale di supporto deve essere posizionato nelle due misure sotto il materiale in fogli, vici alla linea di taglio e al bordo del materiale in fogli.

Per evitare rimbalzi, posizionare una piastra di supporto o un pannello vicino al taglio.

Non posizionare la piastra di supporto o il pannello lontano dalla zona di taglio.

a) Non utilizzare lame per seghe smussate o danneggiate. Le lame per seghe senza bordo aperto o installate in modo non corretto possono formare stretti segni di sega, che possono causare forte attrito, lame bloccate e rimbalzo. b) I

pulsanti di bloccaggio della profondità di taglio e della regolazione dell'angolo devono essere serrati e fissati prima di segare. Se il regolatore della lama si muove durante il taglio, potrebbe causare l'inceppamento e il rimbalzo della lama. c)

Prestare particolare attenzione quando si esegue il "taglio a inserto" su pareti esistenti o altre pareti caree. La lama sporgente può tagliare un oggetto che causa rimbalzo.

Descrizione del rimbalzo della guardia

a) Prima di ogni utilizzo, controllare che il coperchio sia chiuso liberamente. Se la protezione inferiore non torna rapidamente, non utilizzare la sega circolare. Non agganciare o legare la protezione inferiore in posizione aperta. Se la sega circolare cade improvvisamente, la protezion inferiore potrebbe piegarsi e deformarsi. Sollevare la protezione inferiore con una maniglia retratta e assicurarsi che la protezione si sollevi a qualsiasi angolo di taglio e profondità senza toccare la lama della sega o qualsiasi altra parte.

b) Controllare le condizioni di funzionamento della molla di protezione inferiore. Se la protezione e la molla non funzionano correttamente, devono essere riparate prima dell'uso.

la protezione inferiore potrebbe muoversi lentamente a causa di parti danneggiate, depositi di gomma o accumulo di rifiuti.

c) Sollevare manualmente la protezione inferiore solo per tagli speciali, come quelli "plug-in". "segatura" e "segatura combinata". Sollevare la protezione inferiore con il dispositivo retrattile maniglia. La protezione inferiore deve essere rilasciata non appena la lama della sega entra il materiale da segare. Per tutte le altre operazioni di segatura, la protezione inferiore dovrebbe tornare automaticamente

d) Assicurarsi sempre che la protezione inferiore copra la lama della sega prima posizionando la sega circolare sul tavolo o a terra. Un inerziale non protetto la lama della sega fa sì che la sega circolare si ritiri e tagli un oggetto durante il suo movimento, tenendo conto del tempo in cui la lama della sega si ferma dopo che l'interruttore è rilasciato.

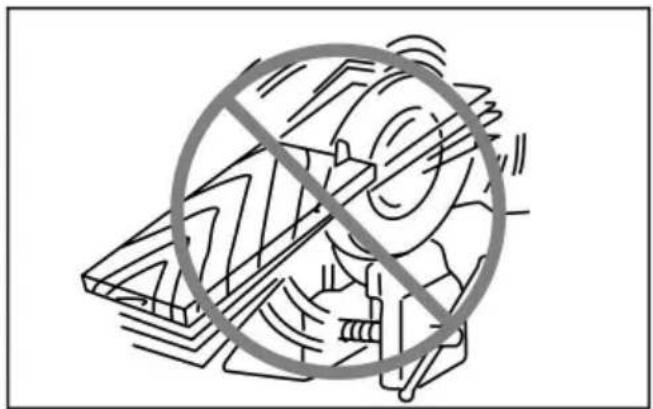

Avviso di sicurezza aggiuntivo

1. Prestare particolare attenzione quando si taglia legno bagnato, legno pressurizzato o alberi che contengono pomelli. Senza ridurre la velocità della lama della sega, mantenere l'utensile spinto dolcemente per evitare il surriscaldamento delle dentellature, come nonché per evitare che la plastica si sciolga durante il taglio.
2. Non tentare di rimuovere il materiale da taglio quando la lama della sega è in movimento. Attendere che la lama della sega si sia fermata completamente prima di afferrare il materiale da taglio. La lama della sega si muoverà ancora per una certa distanza dopo il la corrente è spenta.
3. Fai attenzione a non tagliare i chiodi. Controlla se ci sono chiodi nel legno e rimuovili prima del taglio.

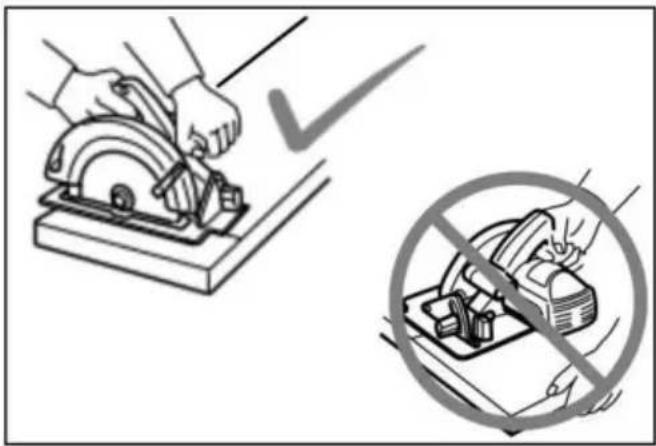

4. Durante il taglio, posizionare la parte più larga della base dell'elettrico sega circolare sulla parte del pezzo in lavorazione che è saldamente supportata, non su la parte che verrà tagliata. Se il pezzo da lavorare è corto o piccolo, fissarlo con un morsetto. Non cercare di tenere in mano pezzi corti!

5. Prestare particolare attenzione quando si tagliano legna bagnata, legna pressurizzata o alberi che contengono manopole. Senza ridurre la velocità della lama della sega, mantenere la utensile spinto dolcemente per evitare il surriscaldamento delle dentellature, nonché per evitare che la plastica si sciolga durante il taglio.

6. Non tentare di rimuovere il materiale da taglio mentre la lama è in movimento.

Attendere che la lama della sega si sia fermata completamente prima di afferrare la materiale da taglio. La lama della sega si muoverà ancora per una certa distanza dopo il la corrente è spenta.

1. Fai attenzione a non tagliare i chiodi. Controlla se ci sono chiodi nel legno e rimuovili prima del taglio.

2. Durante il taglio, posizionare la parte più larga della base dell'elettrico sega circolare sulla parte del pezzo in lavorazione che è saldamente supportata, non su la parte che verrà tagliata. Se il pezzo da lavorare è corto o piccolo, fissarlo con un morsetto. Non cercare di tenere in mano pezzi corti!

3. Prima di riporre l'utensile dopo il taglio, assicurarsi che la parte inferiore il coperchio di protezione è chiuso e la lama della sega è completamente ferma.

4. Non tentare di tagliare con una sega circolare elettrica tenuta all'indietro con un vice. Questo è molto pericoloso e può portare a gravi incidenti.

1. Alcuni materiali contengono sostanze chimiche tossiche. Fai attenzione a non inalare la polvere ed evitare il contatto con la pelle. Seguire i consigli di sicurezza del fornitore del materiale.

2. Non fermare la lama della sega esercitando una pressione laterale.

3. Non utilizzare mole abrasive.

4. Utilizzare solo lame per seghe del diametro indicato sull'utensile o specificato nelle istruzioni. L'utilizzo di una lama della sega di dimensioni non corrette può influire sulla protezione adeguata della lama della sega o funzionamento della copertura protettiva, con conseguenti gravi lesioni personali.

5. Mantenere la lama della sega affilata e pulita. Resina e bitume di legno che si ottengono incastrato sulla lama e indurito può rallentare la sega circolare elettrica e aumentare la probabilità di rimbalzo. Pertanto, rimuovere la lama della sega da prima l'utensile, quindi pulirlo con un solvente per resina e asfalto, acqua calda o cherosene.

Mantenere pulita la lama della sega. Non usare benzina.

1. Indossare una maschera antipolvere e cuffie protettive quando si utilizzano utensili.
2. Assicurarsi di utilizzare una lama adatta al materiale da tagliare.
3. Utilizzare solo lame per seghe la cui velocità indicata sia uguale o superiore a la velocità indicata sullo strumento.

Si prega di conservare questo manuale.

Non seguire le norme di sicurezza del prodotto pertinenti per comodità o perché hai una conoscenza sufficiente del prodotto (esperienza acquisita grazie al riutilizzo).

Uso improprio o mancato rispetto delle norme di sicurezza riportate nel manuale di istruzioni può provocare gravi lesioni personali.

Specifiche del prodott

- A causa del programma di sviluppo in corso, ci riserviamo il diritto di modificare le specifiche senza preavviso.

Articolo n.		8140
Diametro lama		140 millimetri
Profondità di taglio	90°	52 millimetri
	45°	38 millimetri
Velocità a vuoto (RPM)		3500-5500
Livello di sicurezza		III

Nota: il prodotto non è dotato di batteria, ed è necessario per acquistare una batteria adatta. La sega circolare è compatibile Batteria a spina da 20 V di Makita (ad esempio: BL1850B1 BL1840B)

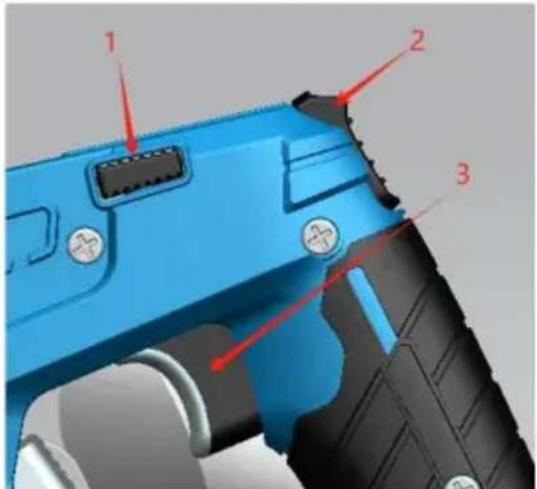

Istruzioni per l'uso Funzionamento dell'interruttore

1. Pulsante di blocco; 2. Asta di spinta; 3. Interruttore

- Prima di accendere l'alimentazione, assicurarsi di controllare che l'interruttore il pulsante è normalmente attivo e si trova nello stato aperto e normalmente chiuso.

Per evitare che l'utente prema accidentalmente il grilletto dell'interruttore, l'utensile adotta un meccanismo di bloccaggio. Quando è richiesta l'operazione di taglio, il pulsante di bloccaggio viene spinto da un lato e il pulsante dell'interruttore viene attivato dopo che l'asta di spinta è stata spinta verso l'alto. Quindi è possibile eseguire l'operazione di taglio

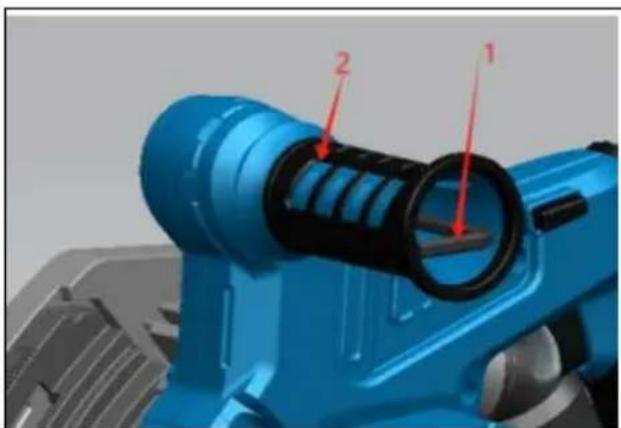

ÿ Conservazione della chiave esagonale

1. Chiave esagonale;
2. Maniglia aggiuntiva

La chiave esagonale è conservata sullo strumento. Per rimuovere la chiave esagonale, estrarla. Per installare la chiave a brugola, posizionarla sull'impugnatura e inserirla il più possibile.

ÿ Rimuovere o installare la lama della sega

Nota:

- Non utilizzare lame per seghe non conformi alle specifiche indicate nel presente manuale. • La velocità della

lama utilizzata deve raggiungere almeno la velocità massima a vuoto nel valore di specifica

	1. Asta di spinta 2. Autobloccaggio 3. Bordo limitato 4. Regola della profondità
	1. Piombo 2. Piombo 3. Fessura di arresto

Fase 1: Per facilitare la rimozione della lama della sega, il righello di profondità è progettato con due fessure di guida. Quando si rimuove la lama della sega, spingere il fern verso destra mentre si spinge l'asta verso l'alto, spingere la piastra di limite nel percorso della guida 2, rilasciare l'asta di spinta e premere la maniglia verso il basso e la piastra di limite verrà incorporata nella fessura di arresto.

Fase 2: Premere completamente l'autobloccante, ruotare la lama della sega fino a quando non è più possibile girarla, quindi utilizzare una chiave per girare in senso antiorario per allentare la vite del coltello della pressa, quindi rimuovere la vite del

premere il coltello e la piastra di pressione esterna e rimuovere la lama della sega dal basso.

Se la macchina non si trova nello stato del Passaggio 1 quando si desidera installare la lama della sega, ripetere il Passaggio 1 e fare l'opposto del Passaggio 2. Bloccare la vite della lama in senso orario.

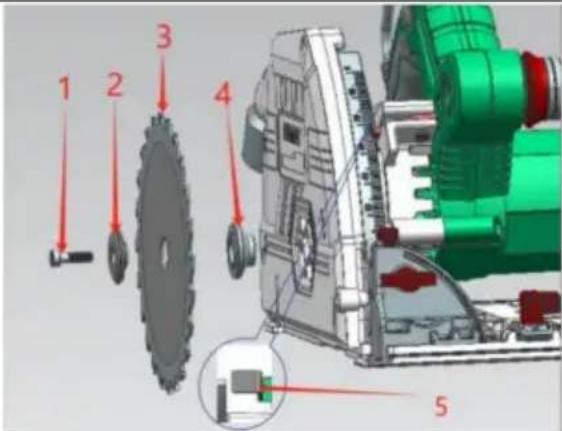

1 2 3 4 5

1. Vite di pressione
2. Piastra di pressione esterna
3. Lama
4. Flangia interna
5. Autobloccante

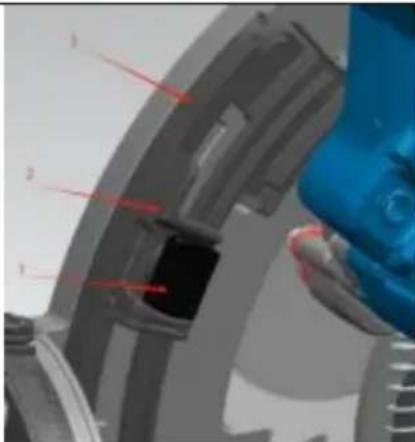

ÿ Regolare la profondità di taglio

1. Premere il pulsante
2. Piastra di regolazione della profondità 3. Calibro di profondità

Premere il pulsante sulla piastra di regolazione della profondità e spostare la scala A/B sulla piastra di regolazione della profondità alla profondità richiesta, rilasciare il pulsante e tornare indietro. (La scala A/B corrisponde alla profondità di taglio senza guida/con guida)

Per rendere il taglio più pulito e sicuro, regolare il taglio profondità alla posizione di non più di un dente sotto il pezzo in lavorazione. Utilizzando la corretta profondità di taglio può ridurre il rischio di lesioni personali causate dal rimbalzo della lama della sega.

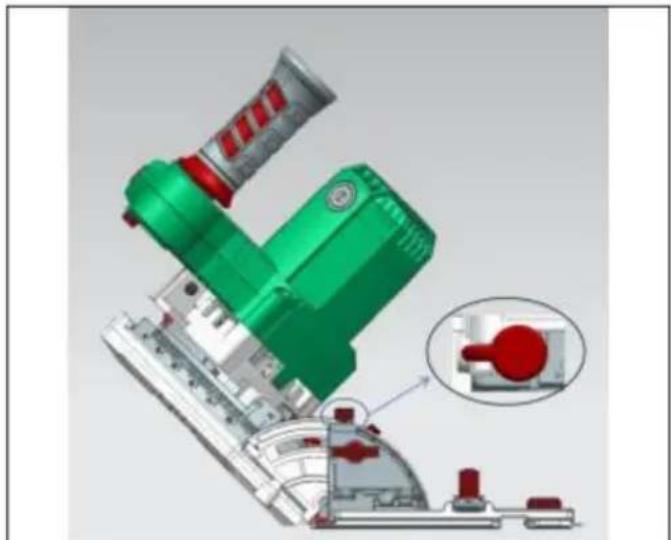

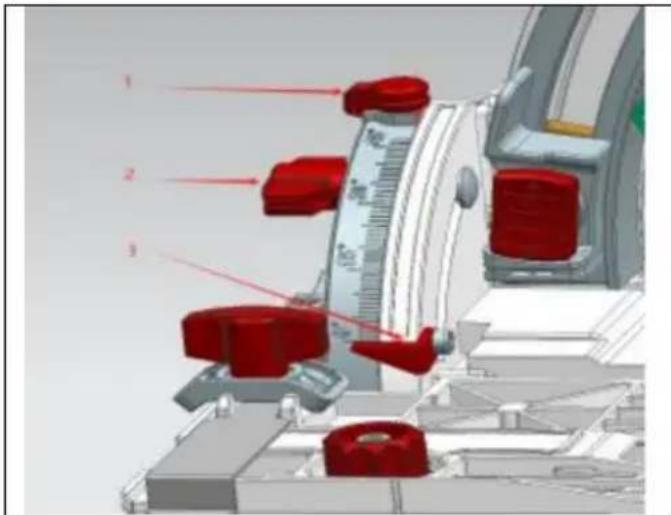

ÿ Taglio smussato

1. Asta superiore

2. Manopola di bloccaggio

3.Puntatore

Inclinazione -1°-47°

0°-45°: Allentare le manopole di bloccaggio anteriore e posteriore, inclinare la macchina, osservare l'indicatore che indica la scala, puntarlo all'angolo desiderato, stringere le manopole di bloccaggio su entrambi i lati, in modo che sia fissato.

-1°/47°: Per ottenere un angolo di taglio obliquo di -1°/47°, ruotare l'asta superiore per renderlo nell'immagine sottostante, inclinare la macchina, quando il puntatore punta a -1°/47° Angolo, stringere le manopole di bloccaggio su entrambi i lati per fissarlo.

Nota: riportare la lama della sega all'angolazione corretta per impostare la leva di espulsione Indietro.

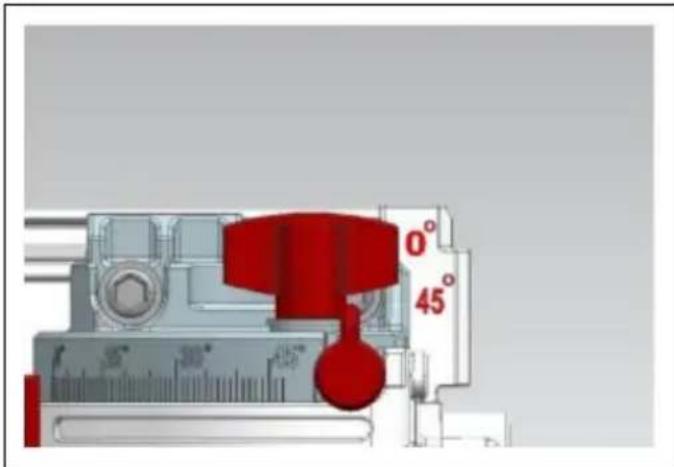

Allineamento a

0° 45°

Allineare la linea di taglio con la linea della scala 0° sulla piastra di base quando si esegue un taglio a 0° e allineare la linea di taglio con la linea della scala 45° sulla piastra di base piastra quando si esegue un taglio a 45°.

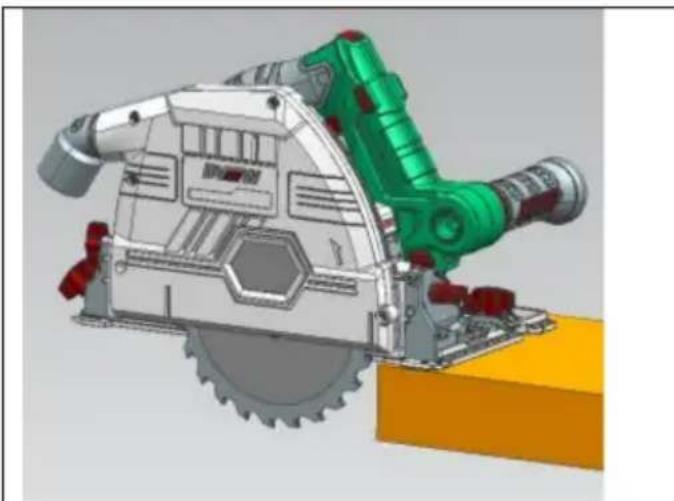

ÿ taglio (segatura convenzionale) ⚠️ Attenzione:

Assicurati di muovere delicatamente lo strumento in avanti in linea retta. Applicando una pressione eccessiva sull'utensile o la torsione dell'utensile possono causare il blocco del motore surriscaldare e causare il rimbalzo dell'utensile, con conseguenti potenziali danni gravi infortunio.

Non posizionare mai alcuna parte del corpo sotto la base dell'utensile durante il taglio, in particolare all'inizio del taglio. Altrimenti, potrebbero verificarsi gravi lesioni.

La lama della sega è esposta sotto la base dell'utensile.

Tieni gli utensili. Questo utensile è dotato sia di una maniglia ausiliaria

e una maniglia. Usare entrambe le maniglie contemporaneamente è il modo migliore per afferrare l'utensile. Se entrambe le mani sono sulla sega circolare, la lama non le taglierà.

La parte anteriore della base viene posizionata sul pezzo da lavorare per il taglio senza alcun contatto con la lama della sega. Quindi avviare l'utensile in base al funzionamento dell'interruttore e attendere che la lama della sega raggiunga la massima velocità. Ora, premere delicatamente la testa della sega circolare verso il basso fino alla profondità di taglio preimpostata, quindi spostare semplicemente l'utensile in avanti sulla superficie del pezzo da lavorare per mantenerlo liscio e piatto fino al completamento dell'operazione di taglio.

Per rendere il taglio più pulito, assicurarsi che l'utensile tagli in linea retta e a una velocità di avanzamento costante. Se la linea di taglio effettiva è diversa dalla linea di taglio pianificata, non tentare di girare o spingere l'utensile indietro verso la linea di taglio pianificata in origine. Ciò potrebbe causare l'inceppamento della lama della sega e far rimbalzare l'utensile o eventualmente causare gravi lesioni.

Rilasciare l'interruttore, attendere che la lama della sega si fermi e quindi tirare indietro l'utensile. Allineare l'utensile con la nuova linea di taglio e ricominciare a tagliare. Quando si determina la posizione di taglio, cercare di evitare di esporre l'operatore a detriti e segatura spruzzati dalla motosega. Indossare occhiali di sicurezza per evitare lesioni.

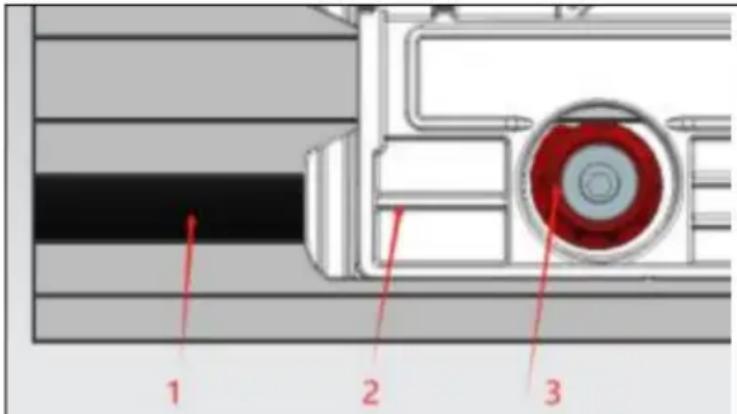

ÿ Quando si utilizza la guida di scorrimento (accessori opzional

1 2 3

1. Guida 2.

Piastra inferiore

1. Ruota eccentrica

Posizionare l'utensile all'estremità della guida. Girare le due ruote eccentriche sulla base dell'utensile in modo che l'utensile possa scorrere senza problemi. Tenere gli utensili. L'utensile è dotato sia di una maniglia secondaria che di una maniglia. Utilizzare entrambe le maniglie contemporaneamente è il modo migliore per afferrare l'utensile. Aprire l'utensile, premere l'utensile verso il basso fino alla profondità di taglio preimpostata (la linea della scala B sulla scheda di regolazione della profondità corrisponde alla profondità di taglio quando è presente una guida), quindi tagliare.

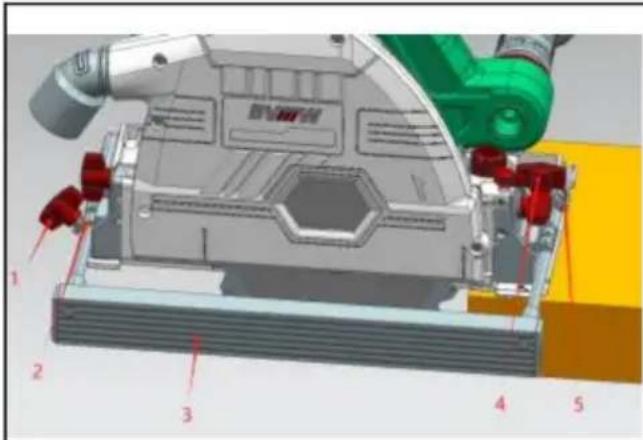

ÿ righello guida (facoltativo)

I calibri angolari possono essere utilizzati per tagli obliqui a diverse angolazioni. Una guida consente di effettuare tagli dritti più precisi. Basta inserire il righello guida nella scanalatura riservata sulla piastra inferiore e bloccare la manopola del righello della pressa, il righello guida può essere premuto saldamente premendo le piastre del righello della pressa anteriore e posteriore e regolato all'interno e all'esterno in base alla larghezza di taglio richiesta, in modo che sia possibile un taglio ripetuto della stessa larghezza.

1ÿ4. Manopola della regola di pressione; 2. Piastra della regola di pressione posteriore;

1. Righello guida; 5. Piastra della pressa anteriore

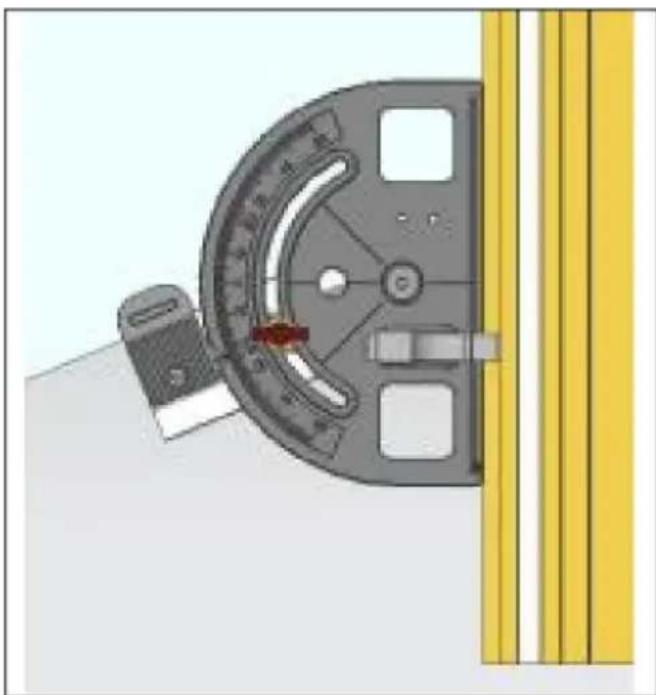

ÿ Misuratore d'angolo (accessori opzionali)

I calibri angolari possono essere utilizzati per tagli obliqui a diverse angolazioni.

ÿ Indicazione funzionale

	Temperaturaindicatore, normalmente verde,allarme alta temperatura è rosso
	Display della grandezza elettrica
	Ogni marcia
	Attrezzatura per il risparmio energetico

Manutenzione

ÿAttenzione: •

Prima di preparare l'ispezione o la manutenzione, assicurarsi di spegnere l'accendere e scollegare l'utensile.

Pulire la copertura protettiva per garantire la rimozione dell'accumulo segatura che può impedire il funzionamento del sistema di copertura protettiva. un sistema di copertura protettiva sporco può limitarne il funzionamento, causando gravi infortunio. Il modo più efficace per completare la pulizia è usare aria compressa. Se si soffia la segatura fuori dalla copertura protettiva, assicurarsi indossare occhiali di sicurezza adeguati e protezioni respiratorie.

Non utilizzare benzina, benzene, diluenti, alcol o materiali simili per utensili puliti. In caso contrario, l'utensile potrebbe scolorirsi, deformarsi o incrinato.

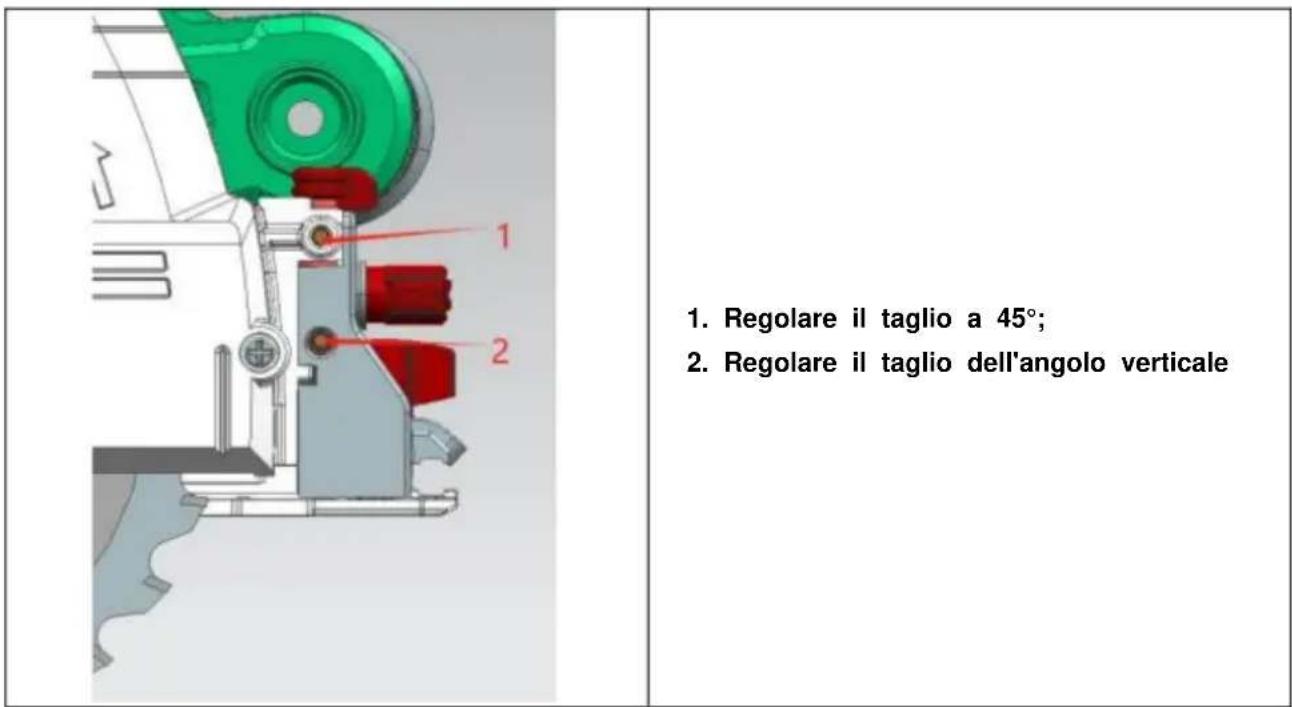

Regola la precisione del taglio a 45° e del taglio verticale

Questa regolazione è stata completata prima che il prodotto lasciasse la fabbrica.

Tuttavia, se lo strumento è spento, utilizzare la chiave esagonale per regolare la regolazione vite e controllare la lama della sega a 90° o 45° con un righello a tre bordi e un

Regola dell'angolo.

1. Regolare il taglio a 45°; 2. Regolare il taglio dell'angolo verticale

Questi accessori o dispositivi sono destinati all'uso con gli utensili elettrici elencati in questa specifica. Se vengono utilizzati altri accessori o dispositivi, esiste il rischio di infortunio. Gli accessori o i dispositivi opzionali possono essere utilizzati solo per scopo specificato.

Guida di scorrimento

• Righello guida
• Misuratore d'angolo

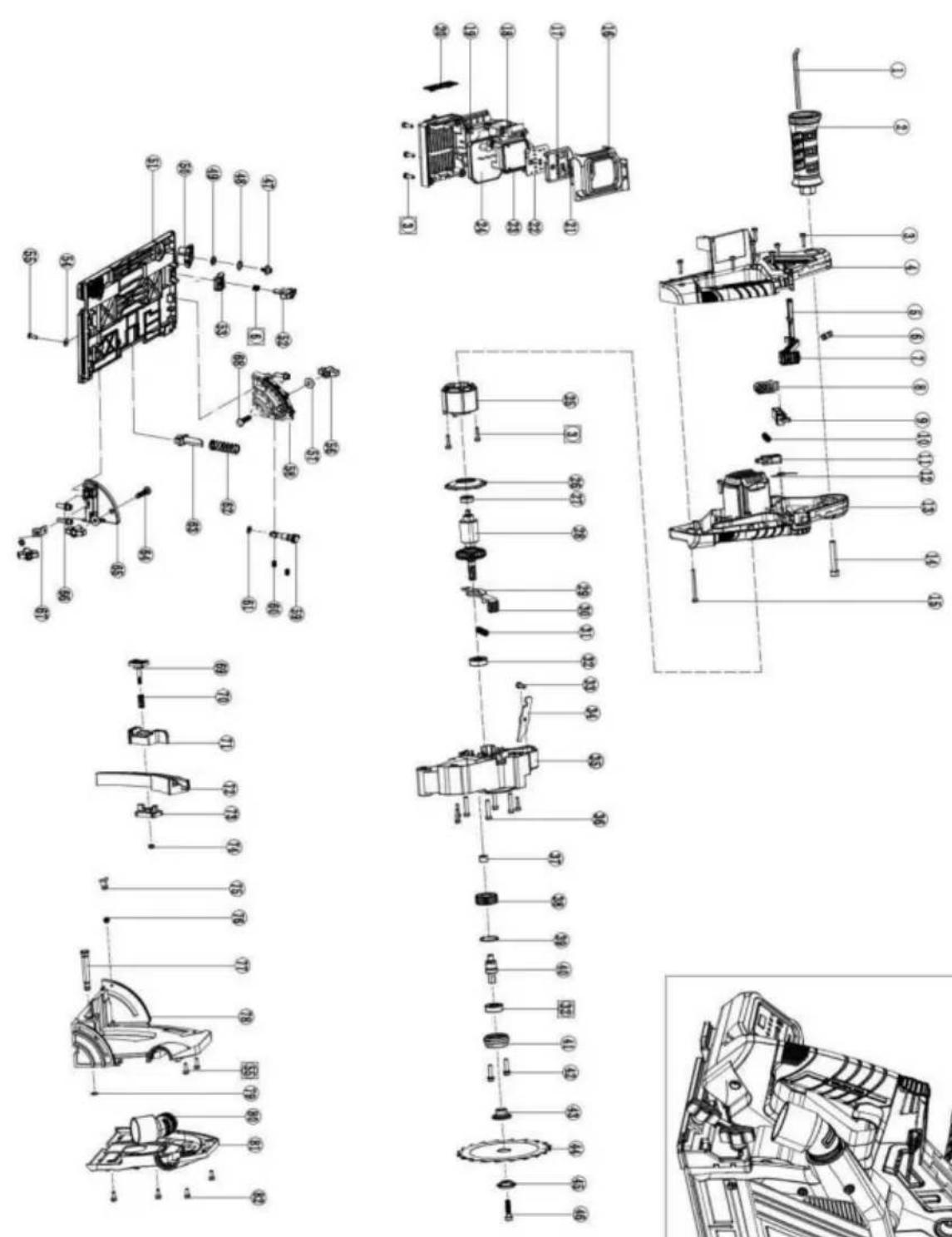

seriale numero	Nome specificazione	seriale numero	Specifica del nome	seriale numero	Specifica del nome
1	esagono interno chiave inglese	29	autobloccante	57	guarnizione piatta
2	Maniglia ausiliaria Zampa anteriore	30	Manicotto autobloccante 58
3	Testa a croce vite autofilettante	31	Molla autobloccante 59		perno di sgancio
4	Copertura della maniglia	32	Palla a gola profonda cuscinetto 6000	60	vite di fissaggio
5	catene	33	Testa cilindrica Phillips vite M5*15	61	Anolo di tenuta
6	80165 asta di spinta primavera	34	Piastra limite	62	molla di ritorno
7	asta di spinta	35	scatola ingranaggi	63	Telaio a molla
8	Pulsante di commutazione(incapsulato)	36	Testa a crocevite autofilettante	64	Piccolo semicircolarevite a diametro quadrato
9	Asta guida interruttore 37		Rullo ad aghicuscinetto HK0808	65	Zampa posteriore
10		38	ingranaggio principaleMolla dell'interruttore	66	vite a testa cilindrica
11	interruttore	39	Anello di ritegno perforo ŷ26	67	Piastra del righello posteriore
12	molla di torsione	40	albero di uscita	68	Piccolo semicircolarevite a diametro quadrato
13	Maniglia del telaio	41	copertina anteriore	69	Premere il pulsante
14	testa a bussolavite	42	Testa a crocevite	70	Molla del pulsante
15	Testa a crocevite autofilettante	43	Pressione internapiatto	71	Piastra di regolazione della profondità
16	Piastra di coperturadel display	44	Lama per sega 140	72	profondimetro
17	Cornice espositiva	45	Pressione esternapiatto	73	Fibbia del righello
18	Vedi perno	46	Vite a coltello pressa 74		Controdado M4
19	Scatola di controllo	47	presa esagonaleviti a testa cilindrica	75	ago
20	Bacheca delle parole	48	guarnizione piatta	76	Vite a testa cilindrica con testa a croce
21	Pellicola di visualizzazioneincollare	49	Guarnizione ondulata 77		vendere
22	indicatore	50	eccentrico (ruota)	78	Anello di ritegno dell'albero ŷ8
23	Telaio di posizionamento	51	battiscopa	79	Anello di ritegno dell'albero ŷ8
24	controllore	52	Pomello del righello	80	Tubo di scarico della polvere
25	statore	53	Piastra del righello anteriore	81	Copritestina
26 82	Anello antivento	54	guarnizione piatta		Vite a testa cilindrica con testa a croce
27	Palla a gola profondacuscinetto 607	55	Testa a crocevite autofilettante
28	rotatore	56	Manopola di bloccaggio

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Via Roma, 101, 00186 Roma, Italia

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
