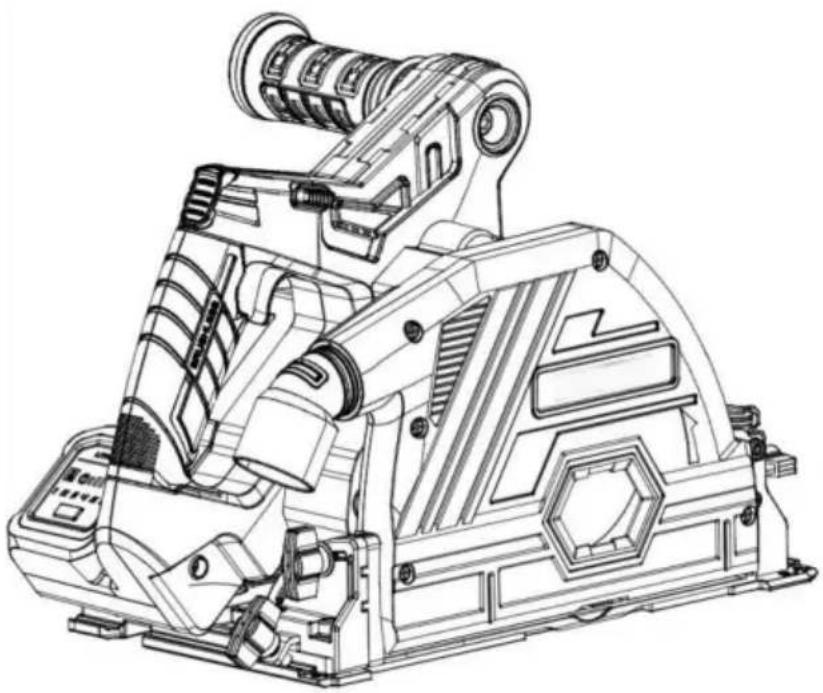

Tauchsäge

MODELL:8140

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

Allgemeiner Sicherheitshinweis für Elektrowerkze

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff "Elektrowerkzeug" in der Warnung bezieht sich entweder auf ein netzbetriebenes (kabelgebundenes)

Elektrowerkzeug oder ein batteriebetriebenes (kabelloses) Elektrowerkzeug.

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff "Elektrowerkzeug" in der Warnung bezieht sich entweder auf ein netzbetriebenes (kabelgebundenes)

Elektrowerkzeug oder ein batteriebetriebenes (kabelloses) Elektrowerkzeug.

a) Sicherheit am Arbeitsplatz

1. Halten Sie den Arbeitsplatz sauber und hell. Unordentliche und dunkle Felder können zu Unfälle.
2. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, wie brennbare Flüssigkeiten, Gase oder Staub. Funken von Elektrowerkzeugen können Staub entzünden oder Gas.
3. Halten Sie Elektrowerkzeuge von Kindern und Passanten fern.
   Unkonzentriertheit kann dazu führen, dass Sie die Kontrolle über Ihre Werkzeuge verlieren.

b) Elektrische Sicherheit

1. Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf niemals Elektrowerkzeuge, die geerdet werden müssen, dürfen nicht

Adapterstecker verwenden. Unveränderte Stecker und passende Steckdosen reduzieren

es besteht die Gefahr eines Stromschlags.

1. Halten Sie Ihren Körper von geerdeten Oberflächen wie Rohren, Kühlkörpern und Kühlschränken fern. Wenn Sie eine geerdete Oberfläche berühren, erhöhen Sie das Risiko von Schock.
2. Setzen Sie Elektrowerkzeuge nicht Regen oder Feuchtigkeit aus. Wasser, das in das Werkzeuge erhöhen die Gefahr eines Stromschlags.

Missbrauchen Sie das Kabel nicht. Behandeln Sie Elektrowerkzeuge niemals mit

Halten Sie Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen

Teile. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko.

4.Wenn Sie Elektrowerkzeuge im Freien verwenden, verwenden Sie ein Verlängerungskabel geeignet für Verwendung im Freien. Für den Außenbereich geeignete elektrische Leitungen verringern das Risiko von Stromschlag.
5. Verwenden Sie ein Netzteil mit Fehlerstrom-Schutzschalter (RCD), wenn es Der Betrieb des Gerätes in feuchter Umgebung lässt sich nicht vermeiden. Der Einsatz von RCDs verringert das Risiko eines Stromschlags.
6. Berühren Sie den Netzstecker nicht mit nassen Händen.
7.Wenn das Kabel beschädigt ist, wird es vom Hersteller oder seinem Vertreter ersetzt um Sicherheitsrisiken zu vermeiden.

c) Persönliche Sicherheit

1. Bleiben Sie wachsam, achten Sie auf den Betrieb und bleiben Sie wach, wenn Sie arbeiten Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder wenn Sie
   eine Reaktion auf Drogen, Alkohol oder Behandlung haben. Momentane Nachlässigkeit in Der Betrieb von Elektrowerkzeugen kann zu schweren Verletzungen führen.

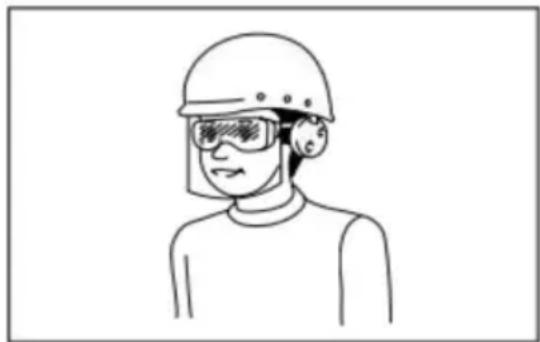

2. Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille.
   Schutzausrüstung wie Staubmasken, rutschfeste Sicherheitsschuhe, Schutzhelme, Gehörschutz und andere Geräte, die unter geeigneten Bedingungen verwendet werden kann Personenschäden reduzieren.
3. Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug Ein Schraubenschlüssel oder Schlüssel, der an einem rotierenden Teil eines Elektrowerkzeugs befestigt ist, kann Dies kann zu Verletzungen führen.

4. Überstrecken Sie Ihre Hände nicht. Achten Sie immer auf Ihren Stand und Balance. Dies ermöglicht eine bessere Kontrolle der Elektrowerkzeuge im Falle eines Unfall.

5. Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Accessoires. Halten Sie Ihre Haare und Kleidung von beweglichen Teilen fernhalten. Lose Kleidung, Accessoires oder Bei langen Haaren können bewegliche Teile betroffen sein.

6. Wenn eine Vorrichtung zum Anschluss an die Späneabsaugung und Staubabsaugung vorhanden ist Sammelgeräte, stellen Sie sicher, dass sie ordnungsgemäß angeschlossen und verwendet werden. Durch den Einsatz von Staubsammelgeräten kann die Staubbelastung verringert werden.
7. Lassen Sie sich nicht von der Vertrautheit mit dem häufigen Einsatz von Werkzeugen dazu verleiten, die Sicherheitshinweise zu ignorieren. Richtlinien des Werkzeugs. Eine unachtsame Handlung kann zu schweren Verletzungen führen sofort.
8. Tragen Sie beim Einsatz von Elektrowerkzeugen immer eine Schutzbrille, um Augenverletzungen zu vermeiden. Schutzbrillen müssen ANSI Z87.1, europäischer EN 166 entsprechen.

oder Australien/Neuseeland AS/NZS 1336. In Australien/Neuseeland ist eine Maske

ist gesetzlich vorgeschrieben, das Gesicht zu schützen. Es liegt in der Verantwortung des Arbeitgebers, Stellen Sie sicher, dass die Bediener des Werkzeugs und anderes Personal in der Nähe des Arbeitsbereichs entsprechende Schutzausrüstung.

d) Elektrowerkzeuge und Vorsichtsmaßnahmen

1. Verwenden Sie keine Elektrowerkzeuge mit Gewalt, sondern verwenden Sie geeignete Elektrowerkzeuge. Die Wahl des richtigen Elektrowerkzeugs gemäß der Nennleistung Wert lässt Sie effizienter und sicherer arbeiten.
   2.Wenn der Schalter nicht ein- oder ausgeschaltet werden kann, verwenden Sie das Elektrowerkzeug nicht. Elektrowerkzeuge ohne Schalter sind gefährlich und müssen repariert werden.

2. Ziehen Sie den Stecker und/oder entfernen Sie den Akku (falls herausnehmbar) aus der Steckdose. vor jeder Einstellung, jedem Austausch von Zubehör oder jeder Lagerung des elektrische Ausrüstung. Diese Schutzmaßnahme verringert das Risiko von unbeabsichtigtes Starten von Elektrowerkzeugen.

3. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und Lassen Sie Personen, die mit Elektrowerkzeugen nicht vertraut sind und nicht verstehen, diese Anweisungen zum Umgang mit Elektrowerkzeugen. Elektrowerkzeuge sind gefährlich im Hände ungeschulter Benutzer.

4. Warten Sie Elektrowerkzeuge und Zubehör. Überprüfen Sie, ob bewegliche Teile festsitzend oder verklebt, prüfen Sie, ob Teile defekt sind oder andere die Funktion von Elektrowerkzeugen beeinträchtigen. Bei Beschädigungen das Elektrowerkzeug reparieren vor dem Gebrauch. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

5. Halten Sie Schneidwerkzeuge scharf und sauber. Ein gut gepflegtes Werkzeug mit scharfer Schneide Die Kante bleibt weniger hängen und ist leichter zu kontrollieren.

6. Gemäß der Bedienungsanleitung und unter Berücksichtigung der Arbeitsbedingungen und der durchzuführenden Operation wählen Sie die Elektrowerkzeuge, Zubehör und Werkzeug Die Verwendung von Elektrowerkzeugen für Arbeiten, die nicht für ihren Zweck geeignet sind, kann zu gefährlichen Situationen führen.
7. Halten Sie Griff und Grifffläche trocken, sauber und fettfrei. Bei Ein rutschiger Griff garantiert bei einem Unfall keinen sicheren Halt und keine Kontrolle über das Werkzeug.
8. Tragen Sie keine Arbeitshandschuhe aus Stoff, die sich bei der Verwendung des Das Arbeiten mit Stoffhandschuhen in der Nähe beweglicher Teile kann zu Verletzungen führen.

e) Wartung

1. Verwenden Sie die gleichen Ersatzteile für die Reparatur von Elektrowerkzeugen durch professionelle Wartungspersonal. Dadurch wird die Sicherheit der Elektrowerkzeuge gewährleistet gewartet wird.
2. Bitte befolgen Sie die Anweisungen in diesem Handbuch, wenn Sie Schmieröl auftragen und Ersetzen von Zubehör.

Elektrische Kreissägen verwenden Sicherheitswarnung

Gefahr:

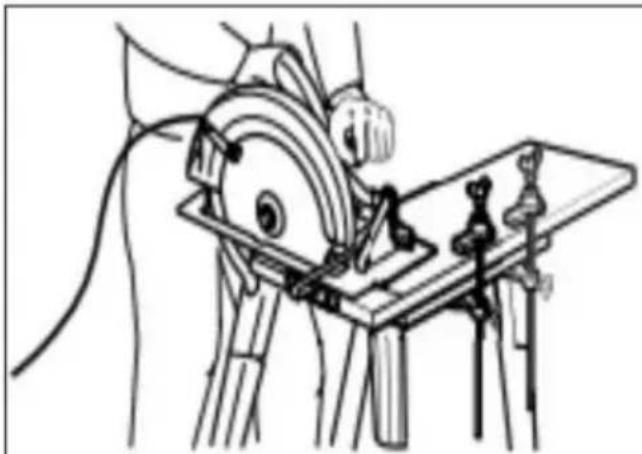

a) Halten Sie Ihre Hände stets vom Sägebereich und Sägeblatt fern.

Halten Sie mit der anderen Hand den Zusatzhandgriff oder das Motorgehäuse fest. Wenn Sie Halten Sie die Kreissäge mit beiden Händen, damit Sie sich nicht am Sägeblatt verletzen.

b) Berühren Sie nicht die Unterseite des Werkstücks. Die Schutzvorrichtung

Schutz vor der Gefahr des Sägeblattes unter dem Werkstück. c) Passen Sie die Schnitttiefe an die Dicke des Werkstückes an. Die Verzahnung

sichtbar unter dem Werkstück sollte weniger als eine Zahnhöhe sein. d) Halten Sie das

Werkstück nicht fest oder halten Sie das Werkstück beim Sägen am Bein fest,

Das Werkstück sollte auf einer stabilen Plattform festgeklemmt werden. Eine ordnungsgemäße Unterstützung des des Werkstücks ist wichtig, um Verletzungen, ein Verklemmen des Sägeblatts oder Kontrollverlust.

a) Beim Sägen des Werkstückes besteht die Möglichkeit, dass das

dunkle Leitung oder ein eigenes Kabel. Die Maschine muss durch eine isolierte

Grifffläche. Das Berühren eines stromführenden Kabels kann auch das freiliegende Metall unter Strom setzen Teil des Werkzeugs, wodurch der Bediener einen Stromschlag erleiden kann.

b) Bei Verwendung als Spaltsäge immer einen Spaltschutz und eine

gerader Kantenführung. Dies verbessert die Schnittgenauigkeit und reduziert die Gefahr, dass das Sägeblatt hängen bleibt. c)

Verwenden Sie immer ein Sägeblatt mit der richtigen Größe und Schaftform (Diamant oder rund). Wenn das Sägeblatt und die Spannteile der Kreissäge nicht passt, wird es exzentrischen Betrieb verursachen und zum Verlust der Kontrolle führen.

d) Beschädigte Unterlegscheiben und Schrauben, die nicht den Abmessungen entsprechen, dürfen nicht verwendet werden. Für eine bessere Funktion und einen sicheren Betrieb sind Sägeblattwaschanlagen und Bolzen sind speziell für Kreissägen konzipiert

Gründe für Rückprall und Bedienerschutz:

Als Rückprall bezeichnet man die plötzliche Rückwärtsbewegung, wenn das Sägeblatt eingeklemmt ist, klemmt oder außermittig sitzt, wodurch die Kreissäge unkontrolliert angehoben wird und sich vom Werkstück weg in Richtung des Bedieners bewegt.

Wenn das Sägeblatt durch den geschlossenen Schnitt eingeklemmt oder feststeckt, wird das Sägeblatt blockiert und die Reaktionskraft des Motors lässt die Maschine in Richtung des Bedieners zurückschnellen.

Wenn die Klinge verdreht oder von der Schneidfläche abgelenkt wird, können sich die gezackten Kanten an der Rückseite der Klinge in die obere Oberfläche des Holzes graben, was dazu führt, dass die Klinge aus dem Schnitt kriecht und zum Bediener zurückprallt.

Der Rückprall ist das Ergebnis einer Fehlbedienung der Kreissäge und/oder einer falschen Betriebsabläufe oder Bedingungen und können durch entsprechende Vorsichtsmaßnahmen vermieden werden.

a) Fassen Sie den Griff der Kreissäge mit beiden Händen und positionieren Sie Ihre Oberarm so, dass sie dem Rückschlag standhalten. Der Körper befindet sich auf beiden Seiten der Kreissäge und nicht auf einer Linie mit dem Sägeblatt. Der Rückschlag führt dazu, dass die Kreissäge zurückfedert, aber wenn die richtigen Vorsichtsmaßnahmen getroffen werden, kann der Rückschlag vom Bediener kontrolliert werden. b)
Wenn das Sägeblatt feststeckt oder das Sägen aus irgendeinem Grund unterbrochen wird, lassen Sie den Ein-/Ausschalter los und halten Sie die Kreissäge im Material, ohne sich zu bewegen, bis das Sägeblatt vollständig zum Stillstand kommt. Versuchen Sie nicht, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zu ziehen, während das Sägeblatt in Betrieb ist oder wahrscheinlich zurückfedert. Untersuchen Sie die Ursache für das Feststecke des Sägeblatts und ergreifen Sie die entsprechenden Maßnahmen, um sie zu beseitigen.
c) Wenn Sie die Kreissäge im Werkstück erneut starten, richten Sie das Sägeblatt auf den Schnitt aus und prüfen Sie, ob das Sägeblatt in das Material eindringt. Wenn das Sägeblatt stecken bleibt, kriecht es aus dem Werkstück oder prallt beim erneuten Starten des Werkzeugs vom Werkstück ab.

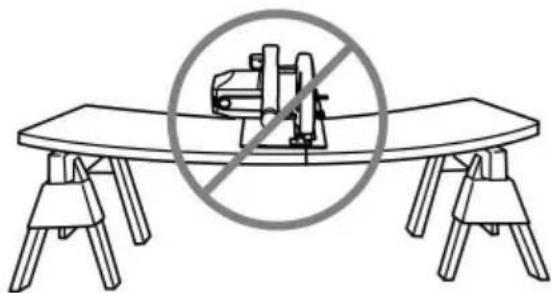

d) Stützen Sie große Platten, um Schäden durch Sägeblattextrusion und Rückprall zu vermeiden. Große Platten hängen aufgrund ihres Eigengewichts durch, und das Stützmaterial muss in den beiden Maßen unterhalb der Platten, in der Nähe der Schnittlinie und der Kante Platten, platziert werden.

Um ein Aufprallen zu vermeiden, platzieren Sie eine

Stützplatte oder ein Paneel in der Nähe des Schnitts.

Platzieren Sie die Trägerplatte oder das Paneel nicht zu weit vom Schneidbereich entfernt.

a) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter ohne offene Kante oder unsachgemäß installierte Sägeblätter können schmale Sägespuren bilden, die zu starker Reibung, festsitzenden Blättern und Rückschlag führen können. b) Die Feststellknöpfe

für Schnitttiefe und Winkeleinstellung müssen vor dem Sägen festgezogen und gesichert werden. Wenn sich der Blattregler während des Sägens bewegt, kann dies dazu führen, dass das Blatt blockiert und zurückschlägt. c) Seien Sie besonders vorsichtig, wenn Sie an vorhandenen

Wänden oder anderen undurchsichtigen Stellen „Einstichsägen“ durchführen.

Bereiche. Das Herausragen des Sägeblattes kann einen Gegenstand schneiden, der einen Rückprall verursacht.

Beschreibung des Guard-Rebounds

a) Überprüfen Sie vor jedem Gebrauch, ob die Abdeckung frei geschlossen ist. Wenn die untere Schutzvorrichtung nicht schnell zurückgeht, verwenden Sie die Kreissäge nicht. Befestigen oder binden Sie die untere Schutzvorrichtung nicht in der geöffneten Position. Wenn die Kreissäge plötzlich fallen gelassen wird, kann sich die untere Schutzvorrichtung verformen. Heben Sie die untere Schutzvorrichtung mit einem eingezogenen Griff an und stellen Sie sicher, dass die Schutzvorrichtung in jedem Schnittwinkel und jeder Schnitttiefe zurückgeht, ohne das Sägeblatt oder andere Teile zu berühren.

b) Überprüfen Sie den Funktionszustand der unteren Schutzfeder. Wenn Schutz und Feder nicht ordnungsgemä funktionieren, müssen sie vor der Verwendung repariert werden. Die

Aufgrund von Teileschäden, Gummiablagerungen oder Abfallansammlungen lässt sich der untere Schutz möglicherweise nur langsam bewegen.

c) Das Anheben der unteren Schutzhaube per Hand ist nur bei Spezialsägen, wie z.B. „Stecksägen“, möglich. Sägen" und "Kombinationssägen". Heben Sie die untere Schutzhaube mit dem einziehbaren Griff. Die untere Schutzhaube muss gelöst werden, sobald das Sägeblatt in das Sägegut. Bei allen anderen Sägearbeiten ist die untere Schutzhaube sollte automatisch zurückkehren
d) Stellen Sie immer sicher, dass die untere Schutzhaube das Sägeblatt abdeckt, bevor Platzieren der Kreissäge auf dem Tisch oder dem Boden. Ein ungeschützter, träges Sägeblatt bewirkt, dass die Kreissäge zurückweicht und ein Objekt auf ihrem Weg schneidet, unter Berücksichtigung der Zeit, in der das Sägeblatt nach dem Ausschalten des Schalters stoppt freigegeben.

Zusätzlicher Sicherheitshinweis

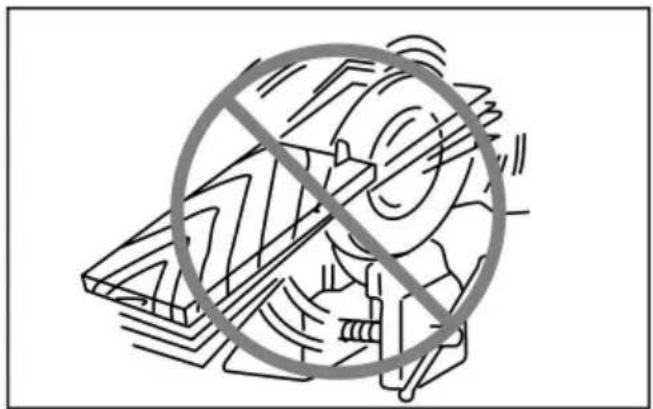

1. Seien Sie besonders vorsichtig beim Schneiden von nassem Holz, unter Druck stehendem Holz oder Bäume, die Äste enthalten. Ohne die Geschwindigkeit des Sägeblattes zu verringern, halten Sie das Werkzeug gleichmäßig vorwärts, um eine Überhitzung der Verzahnung zu vermeiden, da sowie um ein Schmelzen des Kunststoffes beim Schneiden zu vermeiden.
2. Versuchen Sie nicht, das Schnittgut zu entfernen, wenn das Sägeblatt Warten Sie, bis das Sägeblatt vollständig zum Stillstand gekommen ist, bevor Sie das Schnittgut. Das Sägeblatt bewegt sich noch eine Strecke nach dem

die Stromversorgung ist ausgeschaltet.

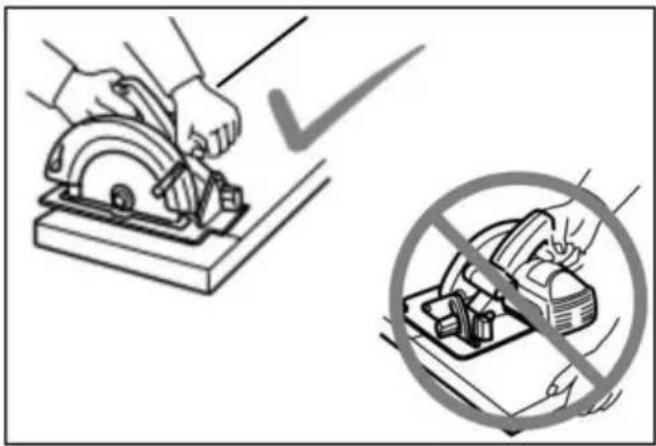

1. Achten Sie darauf, nicht in Nägel zu schneiden. Überprüfen Sie das Holz auf Nägel und entfernen Sie diese vor dem Schneiden.

2. Beim Schneiden legen Sie bitte den breiteren Teil der Basis des elektrischen Kreissäge auf dem Teil des Werkstücks, der fest aufliegt, nicht auf das Teil, das abgeschnitten wird. Wenn das Werkstück kurz oder klein ist, klemmen Sie es fest. Versuchen Sie nicht, kurze Stücke festzuhalten!

3. Seien Sie besonders vorsichtig beim Schneiden von nassem Holz, unter Druck stehendem Holz oder Bäumen die Knöpfe enthalten. Halten Sie die Sägeblattgeschwindigkeit aufrecht, ohne sie zu verringern. Werkzeug sanft geschoben, um eine Überhitzung der Verzahnung zu vermeiden, sowie Vermeiden Sie, dass der Kunststoff beim Schneiden schmilzt.

4. Versuchen Sie nicht, das Schneidmaterial zu entfernen, während sich die Klinge bewegt.

Warten Sie, bis das Sägeblatt vollständig zum Stillstand gekommen ist, bevor Sie das Schneidmaterial. Das Sägeblatt bewegt sich noch eine Strecke nach dem

die Stromversorgung ist ausgeschaltet.

1. Achten Sie darauf, nicht in Nägel zu schneiden. Überprüfen Sie das Holz auf Nägel und entfernen Sie diese vor dem Schneiden.

2. Beim Schneiden legen Sie bitte den breiteren Teil der Basis des elektrischen

Kreissäge auf dem Teil des Werkstücks, der fest aufliegt, nicht auf

das Teil, das abgeschnitten wird. Wenn das Werkstück kurz oder klein ist, klemmen Sie es fest.

Versuchen Sie nicht, kurze Stücke festzuhalten!

5.Bevor Sie das Werkzeug nach dem Schneiden ablegen, stellen Sie sicher, dass die untere

Schutzabdeckung ist geschlossen und das Sägeblatt steht komplett still.

1. Versuchen Sie nicht, mit einer elektrischen Kreissäge zu schneiden, die Sie nach hinten halten und dabei Schraubstock. Dies ist sehr gefährlich und kann zu schweren Unfällen führen.

1. Einige Materialien enthalten giftige Chemikalien. Achten Sie darauf, keinen Staub einzuatmen und Hautkontakt vermeiden. Beachten Sie die Sicherheitshinweise des Materiallieferanten.

2. Stoppen Sie das Sägeblatt nicht durch seitlichen Druck.

3. Keine Schleifscheiben verwenden.

4. Verwenden Sie nur Sägeblätter mit dem auf dem Gerät angegebenen oder vorgeschriebenen Durchmesser. in der Anleitung. Die Verwendung eines Sägeblattes mit falscher Größe kann die

Unzureichender Schutz des Sägeblattes oder die Funktion der Schutzabdeckung, was zu schweren Verletzungen führen kann.

1. Halten Sie das Sägeblatt scharf und sauber. Harz und Holzbitumen, die am Sägeblatt festsitzen und aushärten kann die elektrische Kreissäge verlangsamen und erhöhen die Wahrscheinlichkeit eines Rückschlags. Entfernen Sie daher das Sägeblatt aus das Werkzeug zuerst und reinigen Sie es dann mit Harz- und Asphaltentferner, heißem Wasser oder Kerosin.

Halten Sie das Sägeblatt sauber. Verwenden Sie kein Benzin.

1. Tragen Sie beim Arbeiten mit Werkzeugen eine Staubmaske und einen Gehörschutz.
2. Verwenden Sie unbedingt ein für das zu schneidende Material geeignetes Sägeblatt.
3. Verwenden Sie nur Sägeblätter, deren angegebene Geschwindigkeit gleich oder größer ist als die auf dem Werkzeug angegebene Drehzahl.

Bitte bewahren Sie dieses Handbuch auf.

Befolgen Sie die entsprechenden Produktsicherheitsregeln nicht aus Bequemlichkeit oder weil

Sie sind mit dem Produkt ausreichend vertraut (Erfahrung durch Wiederverwendung).

Unsachgemäßer Gebrauch oder Nichtbeachtung der Sicherheitshinweise in der Bedienungsanleitung

kann zu schweren Verletzungen führen.

Produktspezifikation

- Aufgrund des laufenden Entwicklungsprogramms behalten wir uns das Recht vor,

Änderungen der Spezifikationen ohne Vorankündigung vorbehalten.

Artikelnr.		8140
Klingendurchmesser		140 mm
Schnitttiefe	90°	52 mm
	45°	38 mm
Leerlaufdrehzahl (U/min)		3500-5500
Sicherheitsniveau

Hinweis: Das Produkt wird ohne Batterie geliefert. Sie benötigen einen passenden Akku zu kaufen. Die Tauchsäge ist kompatibel Makitas 20-V-Pin-Akkupack (z. B.: BL1850B1 BL1840B)

Bedienungsanleitung

Schalterbetätigung

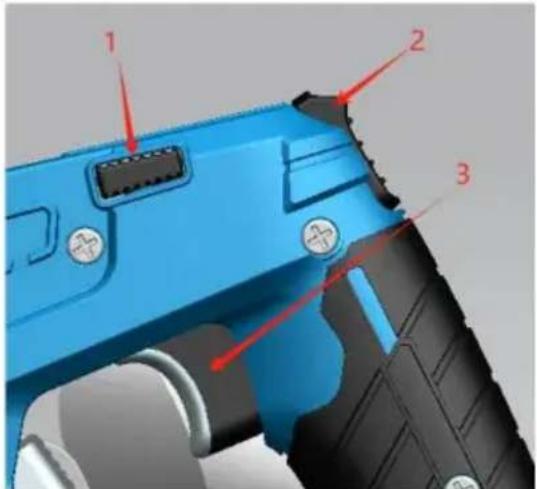

- Bevor Sie den Strom einschalten, überprüfen Sie, ob der Schalter

Der Knopf ist normalerweise aktiv und befindet sich im geöffneten und im normalen geschlossenen Zustand. Um zu verhindern, dass der Benutzer versehentlich den Schalter betätigt, verfügt das Werkzeug über einen Verriegelungsmechanismus. Wenn der Schneidvorgang erforderlich ist, wird der Verriegelungsknopf zur Seite gedrückt und der Schalterknopf wird aktiviert, nachdem die Schubstange nach oben gedrückt wurde. Dann kann der Schneidvorgang durchgeführt werden

ÿ Aufbewahrung des Sechskantschlüssels

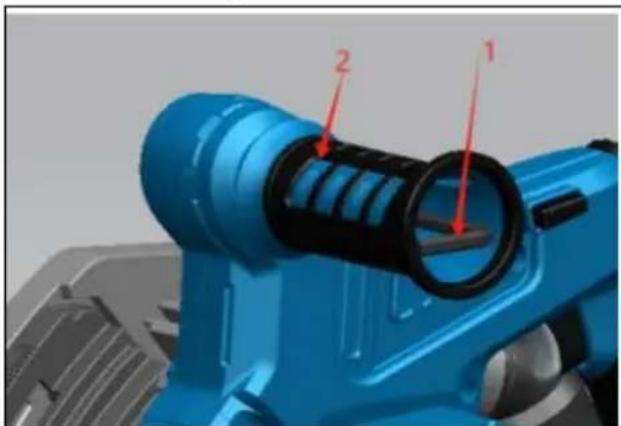

1. Inbusschlüssel;

2. Zusätzlicher Griff

Der Inbusschlüssel ist am Werkzeug verstaut. Um den Inbusschlüssel zu entnehmen, ziehen Sie ihn heraus.

Um den Inbusschlüssel zu montieren, setzen Sie ihn auf den Griff und führen Sie ihn so weit wie möglich ein.

ÿ Sägeblatt ausbauen oder montieren

Notiz:

- Verwenden Sie keine Sägeblätter, die nicht den in dieser Anleitung angegebenen Spezifikationen entsprechen. • Die verwendete

Sägeblattgeschwindigkeit sollte mindestens die maximale Leerlaufdrehzahl im Spezifikationswert erreichen.

	1. Schubstange 2. Selbstsperre 3. Begrenztes Brett 4. Tiefenregel
	1. Führung 2. Führung 3. Stoppschlitz

Schritt 1: Um das Entfernen des Sägeblatts zu erleichtern, ist das Tiefenlineal mit zwei

Führungsschlitzen ausgestattet. Wenn Sie das Sägeblatt entfernen, drücken Sie die Verriegelung nach rechts, während Sie die Stange nach oben drücken, drücken Sie die Begrenzungsplatte in den Weg der Führung 2, lassen Sie die Schubstange los und drücken Sie den Griff nach unten. Die Begrenzungsplatte wird in den Stoppschlitz eingebettet.

Schritt 2: Drücken Sie die Selbsthemmung vollständig durch, drehen Sie das Sägeblatt, bis sich das Sägeblatt nicht mehr drehen lässt, und drehen Sie dann mit einem Schraubenschlüssel gegen den Uhrzeigersinn, um die Schraube des Pressmessers zu lösen. Entfernen Sie dann die Schraube des

Pressmesser und äußere Druckplatte, und entnehmen Sie das Sägeblatt von der Unterseite.

Wenn sich die Maschine beim Installieren des Sägeblattes nicht im Zustand Schritt 1 befindet, wiederholen Sie Schritt 1 und führen Sie Schritt 2 in umgekehrter Reihenfolge aus. Feststellen der Messerschraube im Uhrzeigersinn.

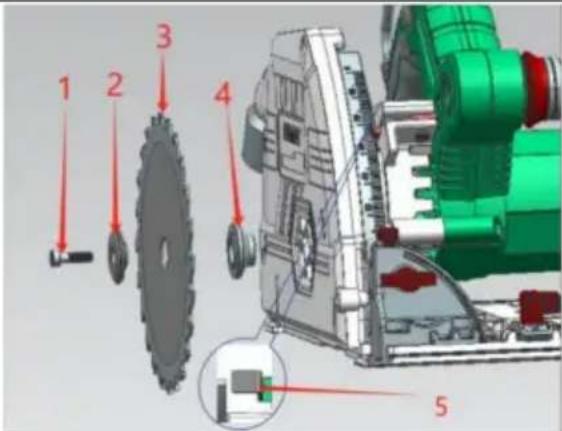

1 2 3 4 5

1.Druckschraube

1. Äußere Druckplatte 3. Klinge

2. Innerer

Flansch

5.Selbstverriegelung

ÿ Schnitttiefe einstellen

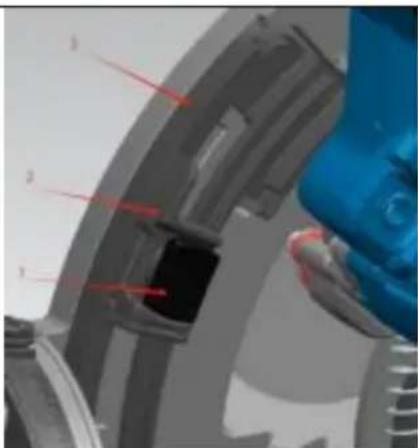

1. Druckknopf

2. Tiefeneinstellungsplatte 3. Tiefenmesser

Den Druckknopf an der Tiefeneinstellungsplatte drücken und die A/B-Skala an der Tiefeneinstellungsplatte auf die gewünschte Tiefe verschieben, den Druckknopf loslassen und zurückfedern. (Die A/B-Skala entspricht der Schnitttiefe ohne Führungsschiene/mit Führungsschiene)

Um das Schneiden sauberer und sicherer zu machen, passen Sie bitte die Schneide bis zu einer Position von maximal einem Zahn unterhalb des Werkstücks.

Die richtige Schnitttiefe kann das Verletzungsrisiko verringern durch das Springen des Sägeblattes.

ÿ Fasenschneiden

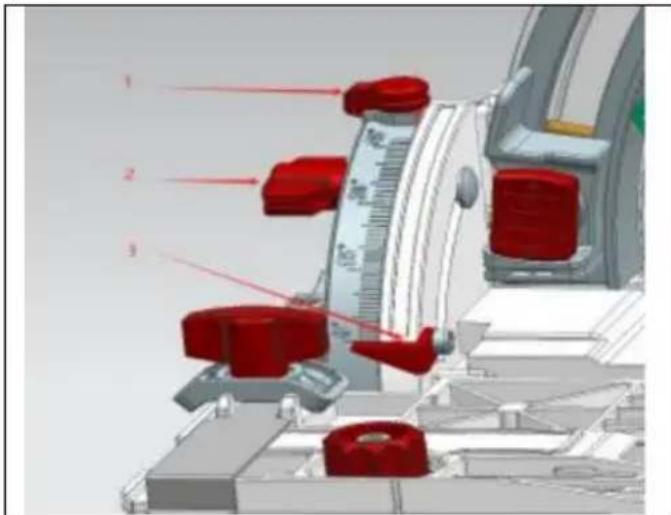

1.Obere Stange
2.Feststellknopf
3.Zeiger

-1°-47°Neigung

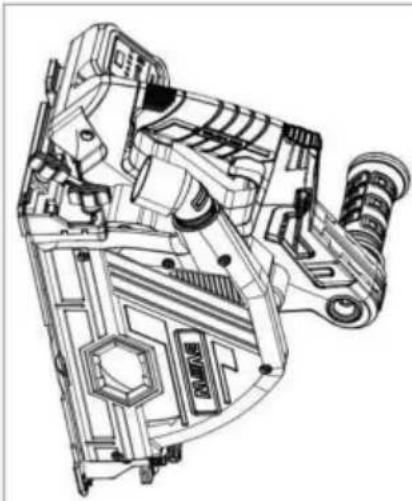

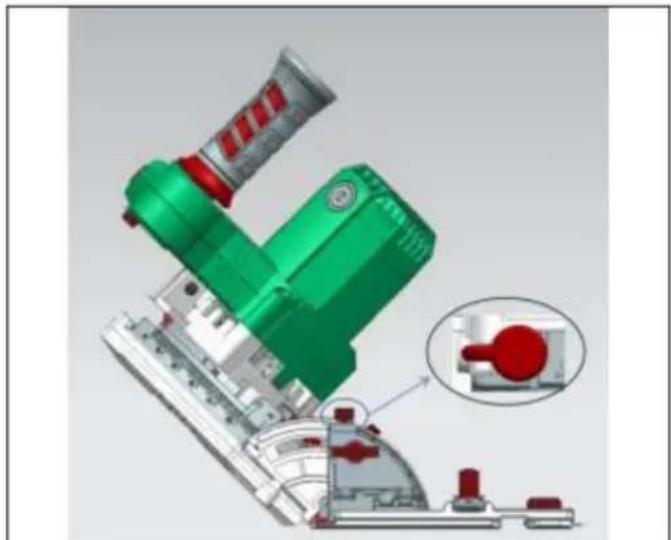

0°-45°: Die vorderen und hinteren Feststellknöpfe lösen, die Maschine kippen,

Beobachten Sie den Zeiger auf der Skala, richten Sie ihn auf den gewünschten Winkel, ziehen Sie die Feststellknöpfe auf beiden Seiten, so dass es fixiert ist.

-1°/47°: Um einen schrägen Schnittwinkel von -1°/47° zu erhalten, drehen Sie die obere Stange, im Bild unten, neigen Sie die Maschine, wenn der Zeiger auf -1°/47° Winkel zeigt,

Ziehen Sie die Feststellknöpfe auf beiden Seiten fest, um es zu fixieren.

Hinweis: Stellen Sie das Sägeblatt wieder auf den richtigen Winkel ein, um den Auswurfhebel einzustellen zurück.

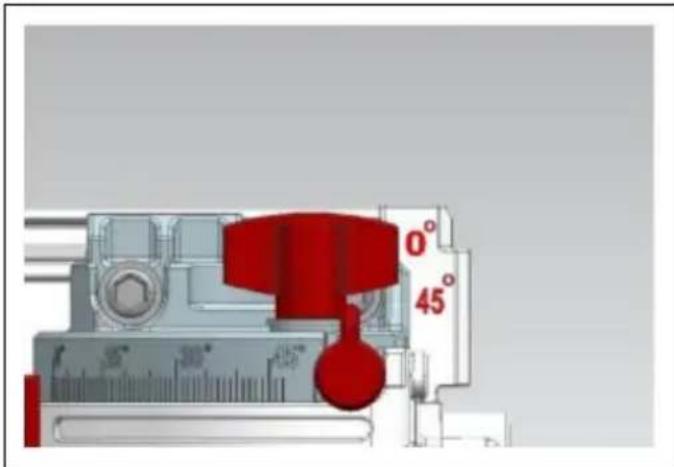

Ausrichtung bei

0° 45°

Richten Sie die Schnittlinie bei einem 0°-Schnitt an der 0°-Skalenlinie auf der Grundplatte aus und richten Sie die Schnittlinie bei einem 45°-Schnitt an der 45°-Skalenlinie auf der Grundplatte aus. Platte, wenn ein 45°-Schnitt durchgeführt wird.

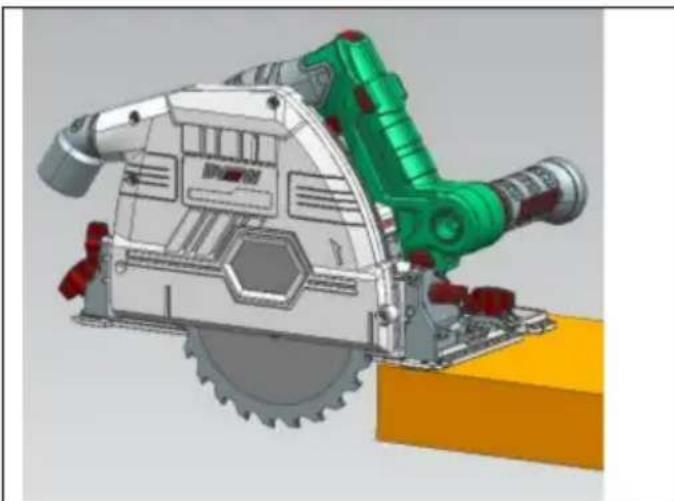

Schneiden (konventionelles Sägen)

Aufmerksamkeit:

Achten Sie darauf, das Werkzeug vorsichtig und gerade vorwärts zu bewegen.

Übermäßiger Druck auf das Werkzeug oder das Verdrehen des Werkzeugs kann dazu führen, dass der Motor Überhitzung und Rückschlag des Werkzeugs, was zu schweren Verletzungen führen kann

Verletzung.

Platzieren Sie beim Schneiden niemals einen Teil Ihres Körpers unter der Basis des Werkzeugs, insbesondere nicht zu Beginn des Schnitts. Andernfalls kann es zu schweren Verletzungen kommen. Das Sägeblatt liegt unterhalb der Werkzeugbasis frei.

Halten Sie die Werkzeuge fest. Dieses Werkzeug ist mit einem Zusatzhandgriff ausgestattet und einem Griff. Die gleichzeitige Verwendung beider Griffe ist die beste Art, das Werkzeug. Wenn beide Hände an der Kreissäge sind, schneidet das Sägeblatt sie nicht.

Die Vorderseite der Basis wird zum Schneiden auf das Werkstück gelegt, ohne dass es Kontakt mit dem Sägeblatt gibt. Starten Sie dann das Werkzeug gemäß der Schalterbetätigung und warten Sie, bis das Sägeblatt seine volle Geschwindigkeit erreicht hat. Drücken Sie nun den Kreissägekopf vorsichtig auf die voreingestellte Schnittliefe herunter und bewegen Sie das Werkzeug dann einfach nach vorne auf der Oberfläche des Werkstücks, um es glatt und flach zu halten, bis der Schneidvorgang abgeschlossen ist.

Damit der Schnitt sauberer wird, achten Sie darauf, dass das Werkzeug gerade und mit konstanter Vorwärtsgeschwindigkeit schneidet. Wenn die tatsächliche Schnittlinie von der geplanten Schnittlinie abweicht, versuchen Sie nicht, das Werkzeug zurück zur ursprünglich geplanten Schnittlinie zu drehen oder zu drücken. Dies kann dazu führen, dass das Sägeblatt stecken bleibt und das Werkzeug zurückprallt oder möglicherweise schwere Verletzungen verursacht.

Lassen Sie den Schalter los, warten Sie, bis das Sägeblatt zum Stillstand gekommen ist, und ziehen Sie dann das Werkzeug zurück. Richten Sie das Werkzeug an der neuen Schnittlinie aus, und beginnen Sie erneut mit dem Sägen. Achten Sie beim Festlegen der Schnittposition darauf, dass der Bediener nicht den von der Kettensäge aufgewirbelten Ablagerungen und Sägespänen ausgesetzt wird. Tragen Sie eine Schutzbrille, um Verletzungen zu vermeiden.

ÿ Bei Verwendung einer Führungsschiene (optionales Zubehör)

1 2 3

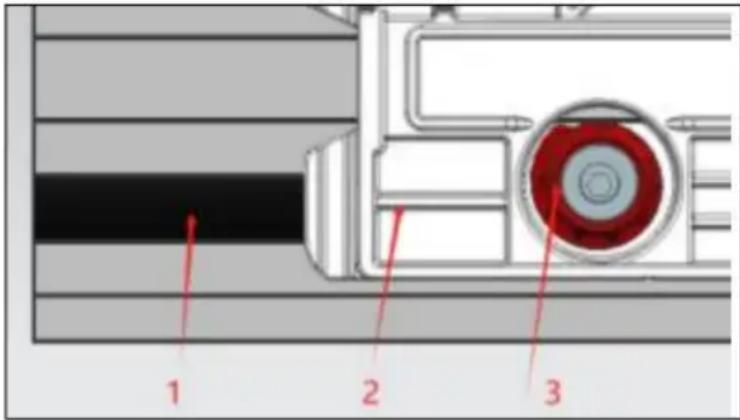

1.Führungsschiene 2.Bodenplatte 3.Exzenterrad

Platzieren Sie das Werkzeug am Ende der Führungsschiene. Drehen Sie die beiden Exzenterräder an der Werkzeugbasis, damit das Werkzeug reibungslos gleiten kann. Halten Sie die Werkzeuge fest. Das Werkzeug ist sowohl mit einem Sekundärgriff als auch mit einem Griff ausgestattet. Die gleichzeitige Verwendung beider Griffe ist die beste Art, das Werkzeug zu greifen. Öffnen Sie das Werkzeug, drücken Sie das Werkzeug auf die voreingestellte Schnitttiefe nach unten (die B-Skalenlinie auf der Tiefeneinstellungsplatte entspricht der Schnitttiefe, wenn eine Führungsschiene vorhanden ist) und schneiden Sie dann.

ÿ Führungslineal (optional)

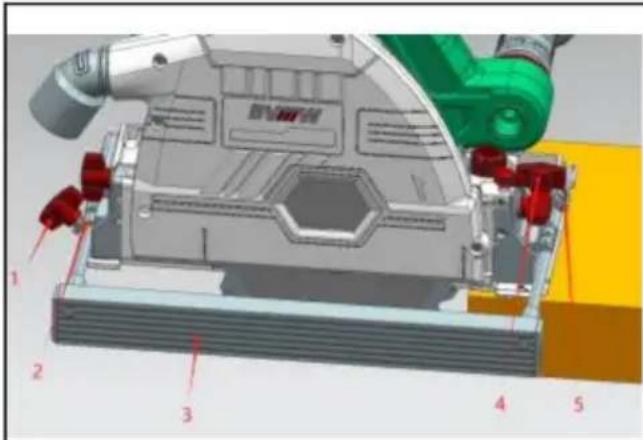

Winkelmesser können für Schrägschnitte in verschiedenen Winkeln verwendet werden. Eine Führung ermöglicht Ihnen präzisere gerade Schnitte. Stecken Sie das Führungslineal einfach in die dafür vorgesehene Nut an der Bodenplatte und verriegeln Sie den Drucklinealknopf. Das Führungslineal kann durch Drücken der vorderen und hinteren Drucklinealplatten festgedrückt und innen und außen entsprechend der erforderlichen Schnittbreite eingestellt werden, sodass wiederholtes Schneiden derselben Breite möglich ist.

1.4.Drucklinealknopf;
2.Hintere Drucklinealplatte;
3.Führungslineal;
5.Vordere Druckplatte

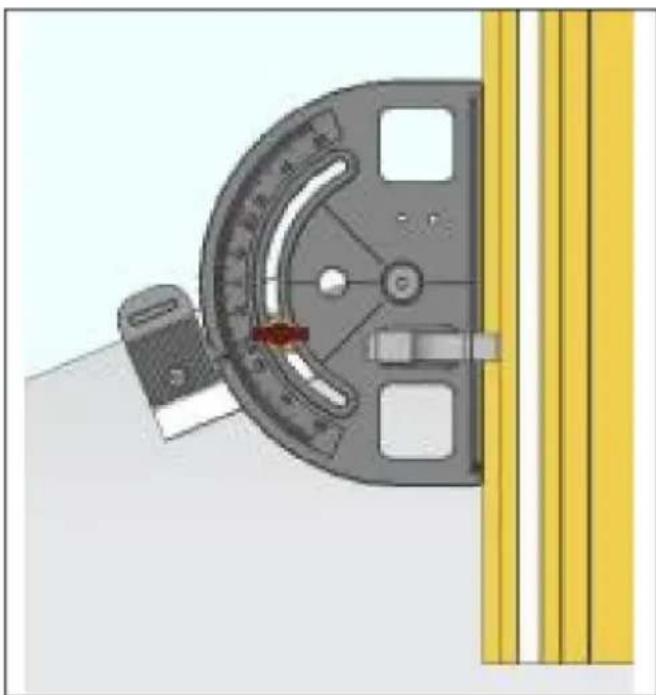

ÿ Winkelmesser (optionales Zubehör)

Winkellehren können zum Schrägschneiden in unterschiedlichen Winkeln verwendet werden.

Anzeige, normalerweise grün,

Hochtemperaturalarm ist rot

Anzeige der elektrischen Menge

Jeder Gang

Energiesparausrüstung

Instandhaltung

ÿAchtung: • Bevor

Sie eine Inspektion oder Wartung durchführen, schalten Sie unbedingt das

schalten Sie das Gerät aus und ziehen Sie den Stecker.

Reinigen Sie die Schutzabdeckung, um sicherzustellen, dass angesammeltes Sägespäne, die die Funktion des Schutzabdeckungssystems beeinträchtigen können. Ein verschmutztes Schutzabdeckungssystem kann dessen Funktion beeinträchtigen und zu schweren Verletzungen. Die effektivste Methode zur Reinigung ist die Verwendung Druckluft. Wenn Sie Sägespäne aus der Schutzabdeckung blasen, achten Sie darauf, Sie tragen eine geeignete Schutzbrille und einen Atemschutz.

Verwenden Sie kein Benzin, Benzol, Verdünner, Alkohol oder ähnliche Stoffe zum saubere Werkzeuge. Andernfalls kann das Werkzeug verfärben, verformen oder geknackt.

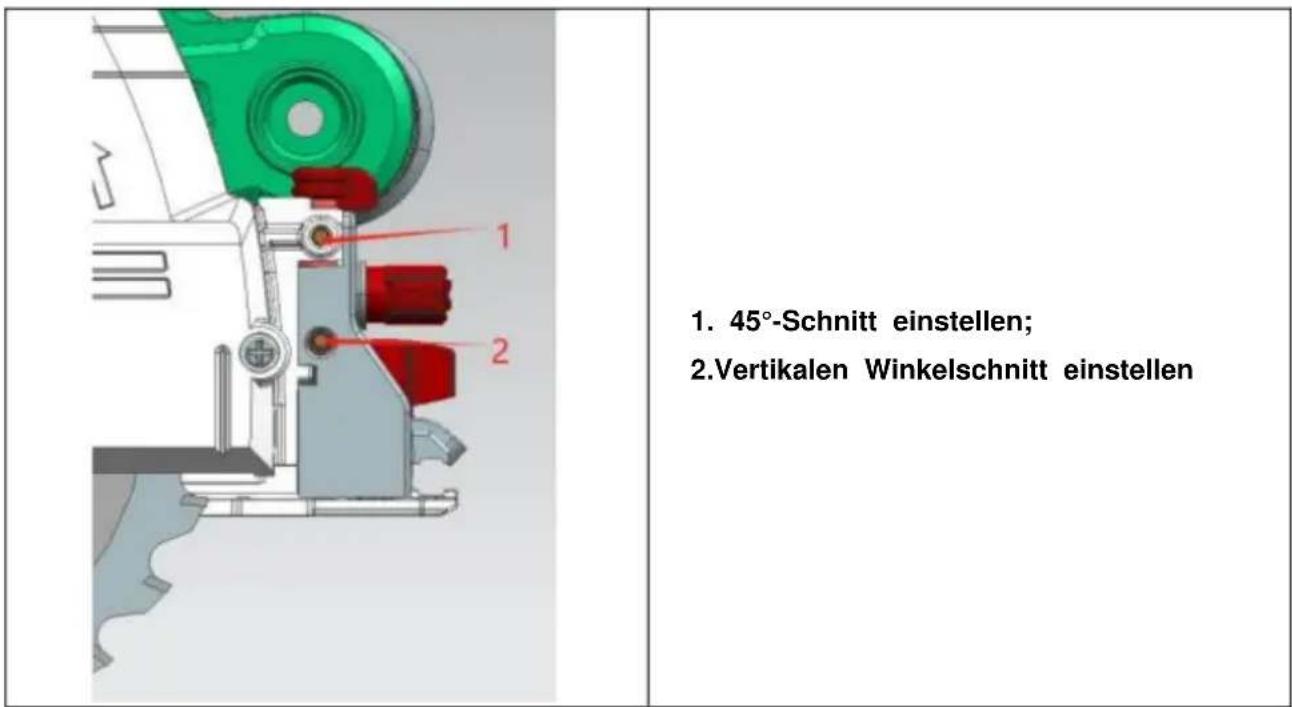

Passen Sie die Genauigkeit von 45°-Schnitt und Vertikalschnitt an Diese Justierung wurde abgeschlossen, bevor das Produkt das Werk verlässt. Wenn das Werkzeug jedoch ausgeschaltet ist, verwenden Sie den Inbusschlüssel, um die Einstellschraube Schraube und überprüfen Sie das 90° oder 45° Sägeblatt mit einem Dreikantlineal und einem Winkelregel.

1. 45°-Schnitt einstellen; 2. Vertikalen Winkelschnitt einstellen

Diese Zubehörteile bzw. Geräte sind für die Verwendung mit den aufgeführten Elektrowerkzeugen vorgesehen in dieser Spezifikation. Bei Verwendung anderer Zubehörteile oder Geräte besteht das Risiko Verletzungsgefahr. Optionales Zubehör oder Geräte dürfen nur für den

bestimmungsgemäßem

Gebrauch. • Führungsschiene

• Führungslineal
• Winkelmesser

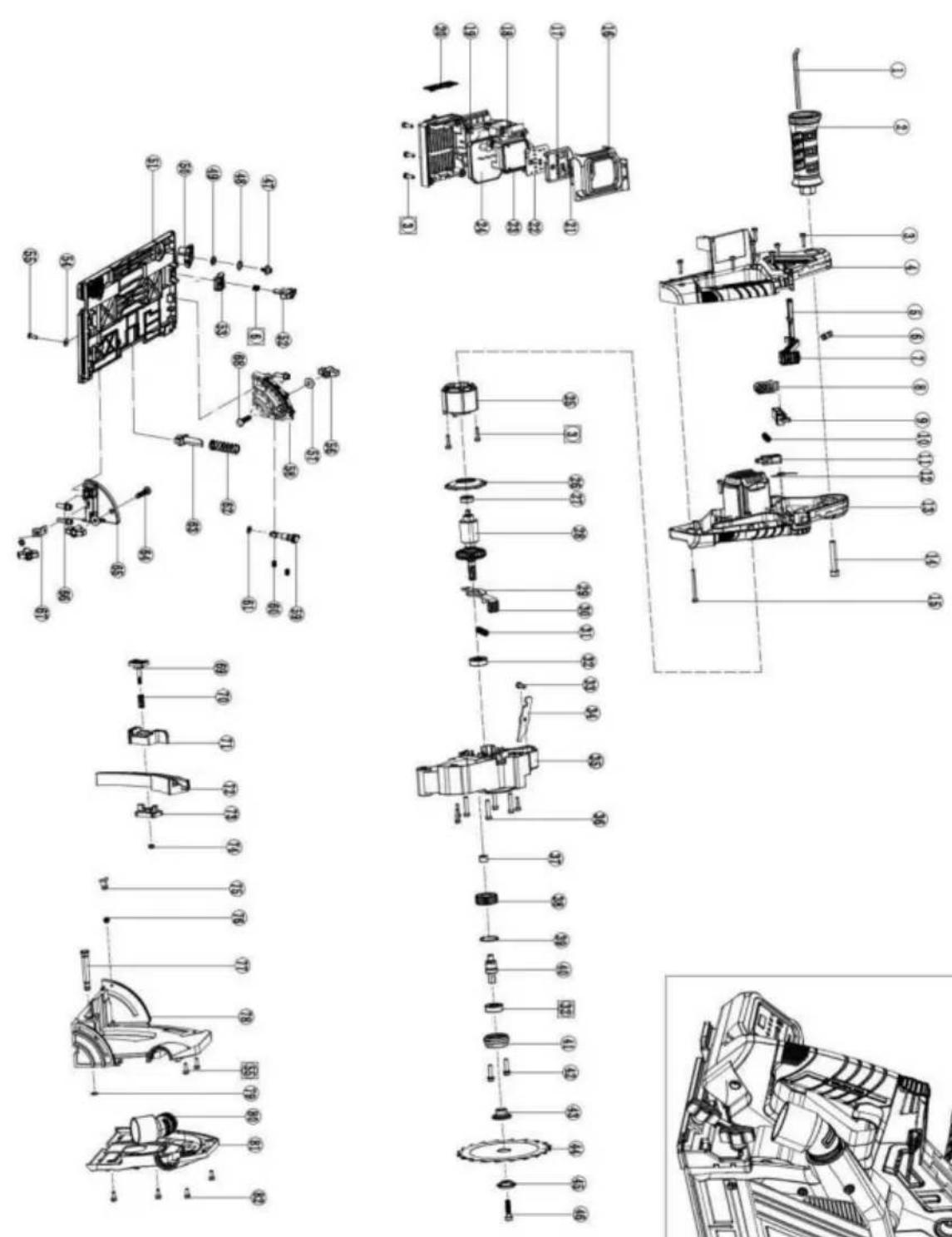

seriell Nummer	Name Spezifikation	seriell Nummer	Namensspezifikation	seriell Nummer	Namensspezifikation
1	Innensechseck Schlüssel	29	Selbstverriegelung	57	Flachdichtung
2	Zusatzhandgriff	30	Selbstsichernde Hülse 58		Vorderbein
3	Kreuzschlitzkopf Blechschraube	31	Selbstsichernde Feder 59		Auswerferstift
4	Griffabdeckung	32	Rillenkugellager Lager 6000	60	Halteschraube
5	Schäkel	33	Kreuzschlitz-Linsenkopf Schraube M5*15	61	O-Ring
6	80165 Schubstange Frühling	34	Begrenzungsplatte	62	Rückholfeder
7	Schubstange	35	Getriebegehäuse	63	Federrahmen
8	Umschalttaste (eingekapselt)	36	Kreuzschlitzkopf Blechschraube	64	Kleine Halbkreis Schraube mit Vierkantdurchmesser
9	Schalterführungsstange	37	Nadelrolle Lager HK0808	65	Hinteres Bein
10	Schalterfeder	38	Hauptgetriebe	66	Innensechskantschraube
11	schalten	39	Sicherungsring für 26 Loch	67	Hintere Linealplatte
12	Torsionsfeder	40	Abtriebswelle	68	Kleine Halbkreis Schraube mit Vierkantdurchmesser
13	Fahrgestell-Griff	41	Vorderseite	69	Druckknopf
14	Innensechskant schrauben	42	Kreuzschlitzkopf schrauben	70	Druckknopffeder
15	Kreuzschlitzkopf Blechschraube	43	Innendruck Platte	71	Tiefenverstellplatte
16	Display-Abdeckplatte	44	140 Sägeblatt	72	Tiefenmesser
17	Displayrahmen	45	Externer Druck Platte	73	Linealschnalle
18	Siehe Pin	46	Pressmesserschraube 74		Kontermutter M4
19	Controller-Box	47	Innensechskant Zylinderkopfschrauben	75	Nadel
20	Worttafel	48	Flachdichtung	76	Kreuzschlitzschraube
21	Displayfolie Einfügen	49	Welldichtung 77		verzahlen
22	Indikator	50	Exzenter (Rad)	78	Wellensicherungsring 8
23	Positionsrahmen 51		Fußleiste	79	Wellensicherungsring 8
24	Regler	52	Linealknopf	80	Staubauslassrohr
25	Stator	53	Vordere Linealplatte	81	Kopfschalenabdeckung
26	Winddichter Ring	54	Flachdichtung	82	Kreuzschlitzschraube
27	Rillenkugellager Lager 607	55	Kreuzschlitzkopf Blechschraube
28	Rotator	56	Feststellknopf

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat

ÿ Funktionsindikering
