BRUKSANVISNING 8140 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

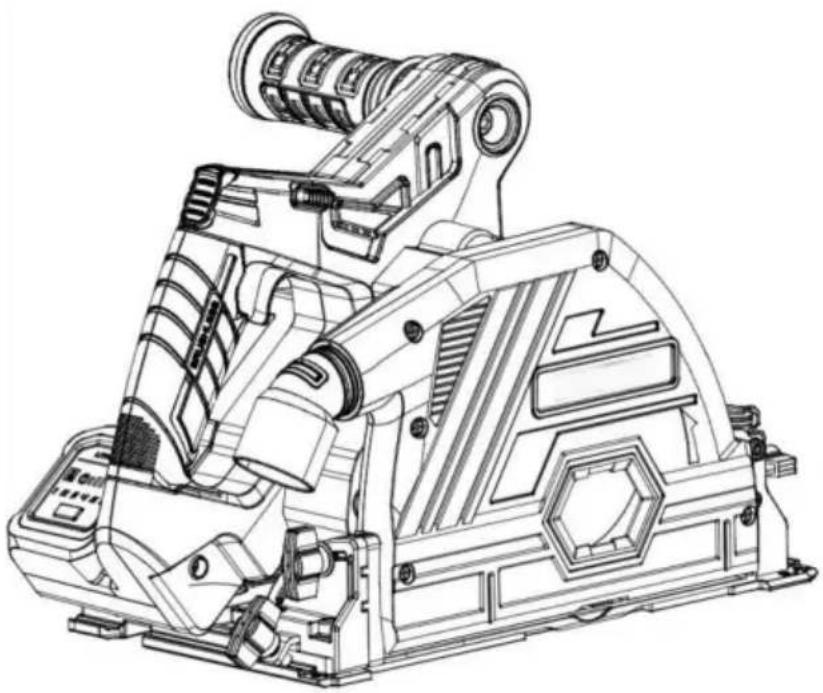

Spårsåg

MODELL:8140

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktioner handbok noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

Allmän säkerhetsvarning för elverktyg

⚠️ Spara alla varningar och instruktioner för framtida referens.

Termen "elverktyg" i varningen betyder antingen ett nätdrivet (kabelanslutet) elverktyg eller ett batteridrivet (trådlöst) elverktyg.

Spara alla varningar och instruktioner för framtida referens.

Termen "elverktyg" i varningen betyder antingen ett nätdrivet (kabelanslutet) elverktyg eller ett batteridrivet (trådlöst) elverktyg.

a) Säkerhet på arbetsplatsen

1. Håll arbetsplatsen ren och ljus. Stökiga och mörka fält kan leda till olyckor.
2. Använd inte elverktyg i explosiva miljöer, t.ex brandfarliga vätskor, gaser eller damm. Gnistor från elverktyg kan antända damm eller gas.
3. Håll elverktyg borta från barn och åskådare. En brist på koncentration kan få dig att tappa kontrollen över dina verktyg.

b) Elsäkerhet

1. Elverktygets kontakt måste matcha uttaget. Pluggen får aldrig ändras på något sätt. Elverktyg som behöver jordas bör inte använd eventuella adapterkontakter. Omodifierade kontakter och matchande uttag kommer att minska

risken för elektriska stötar.

1. Håll din kropp borta från markytor, såsom rör, kylflänsar och kylskåp. Om du rör e jordad yta ökar du risken för chock.
2. Utsätt inte elverktyg för regn eller fukt. Vatten kommer in i kraften verktyg ökar risken för elektriska stötar.

Missbruk inte sladden. Hantera, dra eller koppla aldrig ur elverktyg med sladdar. Håll sladdar borta från värmekällor, olja, vassa kanter eller rörliga delar. Skadade eller intrasslade sladdar ökar risken för stötar.

1. När du använder elverktyg utomhus, använd en förlängningssladd som är lämplig för utomhusbruk. Elektriska ledningar lämpliga för utomhusbruk minskar risken för elektrisk stöt.
2. Använd en strömkälla med jordfelsbrytare (RCD) skydd om så är fallet inte möjligt att undvika att använda apparaten i en fuktig miljö. De användning av RCD minskar risken för elektriska stötar.
3. Rör inte nätkontakten med våta händer.
4. Om tråden är skadad kommer den att ersättas av tillverkaren eller dess agent för att undvika säkerhetsrisker.

c) Personsäkerhet

1. Var alert, var uppmärksam på operationen och håll dig vaken när du operar elverktyg. Använd inte elverktyg när du är trött eller när du har en reaktion på droger, alkohol eller behandling. Tillfällig vårdslöshet i använda elverktyg kan resultera i allvarliga personskador.
2. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Skyddsanordningar, såsom dammasker, halkfria skyddsskor, hjälmar, hörselskydd och andra anordningar som används under lämpliga förhållanden kan minska personskador.
3. Ta bort alla justeringsnycklar eller skiftnycklar innan elverktyget tas bort påslagen. En skiftnyckel eller nyckel kvar på en roterande del av ett elverktygsburk leda till personskada.

4. Sträck inte ut händerna för mycket. Var alltid uppmärksam på ditt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyg i händelse av en olycka.

5. Klä dig lämpligt. Bär inte löst sittande kläder eller accessoarer. Behåll din hår och kläder borta från rörliga delar. Lösa kläder, accessoarer eller långt hår kan involvera rörliga delar.

6. Om en enhet tillhandahålls för anslutning med spånavlägsnande och damm uppsamlingsutrustning, se till att den är korrekt ansluten och använd. De användning av dammuppsamlingsanordningar kan minska risken för damm.
7. Låt inte förtrogenhet med frekvent användning av verktyg få dig att ignorera säkerhete verktygets riktlinjer. Ett vårdslöst agerande kan leda till allvarlig skada i en omedelbar.
8. Bär alltid skyddsglasögon när du använder elverktyg för att undvika ögon skada. Skyddsglasögon måste överensstämma med ANSI Z87.1, European EN 166 eller Australien/Nya Zeeland AS/NZS 1336. I Australien/Nya Zeeland, en mask krävs enligt lag för att skydda ansiktet. Det är arbetsgivarens ansvar att se till att verktygsoperatörer och annan personal i närheten av arbetsområdet slits lämplig säkerhetsutrustning.

dÿElverktyg och försiktighetsåtgärder

1. Tvinga inte användningen av elverktyg, enligt användningen av lämpliga elverktyg. Att välja rätt elverktyg utformat enligt den nominella värde kommer att få dig att arbeta mer effektivt och säkrare.
2. Om strömbrytaren inte kan slås på eller av, använd inte elverktyget. Elektriska verktyg som inte kan styras med en strömbrytare är farliga och måste repareras.

3. Koppla ur och/eller ta bort batteripaketet (om det går att ta bort) från strömmen leverans före eventuell justering, byte av tillbehör eller förvaring av elektrisk utrustning. Denna skyddande säkerhetsåtgärd minskar risken för oavsiktlig start av elverktyg.

4. Förvara oanvända elverktyg utom räckhåll för barn och gör det inte tillåt personer som inte är bekanta med elverktyg och inte förstår dessa instruktioner för att använda elverktyg. Elverktyg är farliga i händerna på outbildade användare.

5. Underhåll elverktyg och tillbehör. Kontrollera om rörliga delar är justerad på plats eller fastnat, kontrollera för trasiga delar och andra tillstånd som påverka driften av elverktyg. Om det finns skador, reparera elverktyget före användning. Många olyckor orsakas av dåligt underhållna elverktyg.

6. Håll skärverktyg vassa och rena. Ett välskött verktyg med skarp skärning kanten är mindre benägna att fastna och lättare att kontrollera.

7. Enligt bruksanvisningen och med hänsyn till arbetsförhållandena och den operation som ska utföras, välj elverktyg, tillbehör och verktyg huvuden. Att använda elverktyg för operationer som inte är lämpliga för deras syfte kan leda till farliga situationer.
8. Håll handtaget och greppytan torra, rena och fria från fett. I händelse av en olycka, ett halt handtag garanterar inte ett säkert grepp och kontroll över verktyg.
9. Bär inte arbetshandskar av tyg som kan trassla in sig när du använder verktyg. Arbetshandskar av tyg som involverar rörliga delar kan orsaka personskador.

eÿUnderhåll

1. Använd samma reservdelar för att reparera elverktyg av professionella underhållspersonal. Detta kommer att garantera säkerheten för elverktygen servas.
2. Följ instruktionerna i denna manual när du applicerar smörjolja och byta tillbehör.

Elektriska cirkelsågar använder säkerhetsvarni

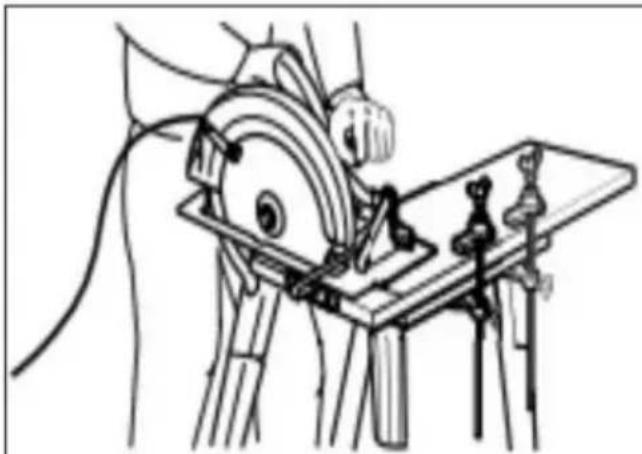

Fara:

a) Håll alltid händerna borta från sågområdet och bladet. Alltid håll i hjälphandtaget eller motorhuset med den andra handen. Om du håller cirkelsågen med båda händerna, du kommer inte att skadas av bladet.

b) Rör inte undersidan av arbetsstycket. Det gör inte vakten

skydda mot faran med sågbladet under arbetsstycket. c) Anpassa skärdjupet till arbetsstyckets tjocklek. Serrationen

synligt under arbetsstycket bör vara mindre än en tandhöjd. d) Håll inte i arbetsstycket eller håll arbetsstycket på benet för sågning,

arbetsstycket ska klämmas fast på en stabil plattform. Rätt stöd av

arbetsstycket är väsentligt för att minska personskador, sågblad som fastnar eller förlust av kontroll.

a) När det sågande arbetsstycket används är det möjligt att röra vid mörk linje eller sin egen tråd. Maskinen måste hållas genom en isolerad greppyta. Att röra en "strömförande" tråd kan också elektrifiera den exponerade metallen en del av verktyget, vilket leder till elektriska stötar för operatören.

b) När den används som klyvsåg, använd alltid ett klyvskydd och ett klyvskydd rak kantstyrning. Detta förbättrar skärnoggrannheten och minskar risk för att sågbladet fastnar. c) Använd alltid

ett sågblad med rätt storlek och axelform (diamant eller rund). Om sågklingan och cirkelsågens klämdelar inte gör det matchar, kommer det att orsaka excentrisk drift och leda till förlust av kontroll.

d) Skadade brickor och bultar som inte överensstämmer med dimensionerna får inte användas. För förbättrad drift och säker drift, sågbladsbrickor och bultar är speciellt utformade för cirkelsågar

Orsaker till rebound och operatörsskydd:

Rebound är den plötsliga omvända operationen när sågbladet kläms ihop, fastnar eller är förskjutet, vilket gör att cirkelsågen lyfts okontrollerat och bort från arbetsstycket mot operatören.

När sågbladet kläms ihop eller sitter hårt fast av det stängda snittet, blockeras sågbladet och motorns reaktionskraft driver maskinen att snäppa tillbaka mot operatören.

Om bladet vrids eller avviker från skärytan, kan de tandade kanterna på bladets bakkant gräva sig in i träets övre yta, vilket får bladet att krypa ut ur snittet och studsa tillbaka mot operatören.

Rebound är resultatet av felaktig användning av cirkelsågen och/eller felaktig driftsprocedurer eller förhållanden, och kan undvikas genom att vidta lämpliga försiktighetsåtgärder.

a) Ta tag i cirkelsågens handtag med båda händerna och placera överarmarna tillräckligt för att motstå returnen. Kroppen är på vardera sidan av cirkelsågen och inte i linje med bladet. Rebound kommer att få cirkelsågen att fjädra tillbaka, men om lämpliga försiktighetsåtgärder vidtas kan studsen kontrolleras av operatören. b) När sågbladet har fastnat, eller sågen avbryts av någon anledning, släpp avtryckaren och håll cirkelsågen i

materialet utan att röra sig tills sågbladet stannar helt. Försök inte att ta bort sågen från arbetsstycket eller dra sågen bakåt medan sågbladet är i drift eller sannolikt fjädrar tillbaka. Undersök och vidta lämpliga åtgärder för att eliminera orsaken till att sågbladet fastnar

c) När du startar om cirkelsågen i arbetsstycket, rikta in sågbladet mot snittet och kontrollera at sågbladet är insatt i materialet. Om sågbladet fastnar kommer det att krypa ut ur stycket eller studsa av stycket när verktyget startas om.

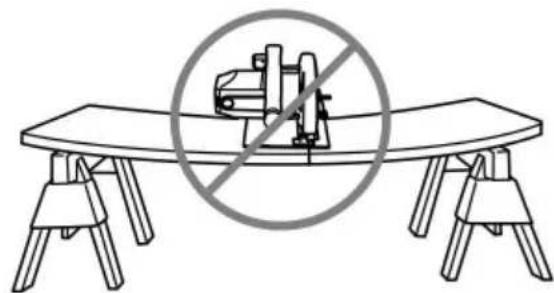

d) Stöd stora plåtmaterial för att minska skadorna av sågbladsextrudering och återstuds. Det stora plåtmaterialet sjunker på grund av sin egen vikt, och stödmaterialet måste placeras i de två måtten under plåtmaterialet, nära skärlinjen och kanten på plåtmaterialet.

För att undvika studs, placera en stödplatta eller panel nära snittet.

Placera inte stödplattan eller panelen långt från skärområdet.

a) Använd inte slöa eller skadade sågblad. Sågblad utan öppen egg eller felaktigt installerade kan bilda smala sågmärken, vilket kan leda till kraftig friktion, knivar som fastnar och studsar. b) Låsknapparna

för skärdjup och vinkeljustering måste dras åt och säkras före sågning. Om bladregulatorn rör sig under sågning kan det göra att bladet fastnar och studsar tillbaka. c) Var extra försiktig vid

"insättningssågning" på befintliga väggar eller annan persienn områden. Att sticka ut sågbladet kan skära av ett föremål som orsakar studs.

Guard rebound beskrivning

a) Före varje användning, kontrollera att locket är fritt stängt. Om det nedre skyddet inte går tillbaka snabbt, använd inte cirkelsågen. Kläm eller knyt inte det nedre skyddet i öppet läge. Om cirkelsågen plötsligt tappas kan det nedre skydde böjas ur form. Lyft det nedre skyddet med ett infällt handtag och se till att skyddet fälls bakåt i valfri skärvinkel och djup utan att röra sågbladet eller någon annan d

b) Kontrollera att den nedre skyddsfjädern fungerar. Om skyddet och fjädern inte fungerar korrekt måste de repareras före användning. De

Det nedre skyddet kan vara långsamt att röra sig på grund av skador på delar, avlagringar av tandköt eller ansamling av avfall.

c) Lyft det nedre skyddet manuellt endast för specialsågning, såsom "plug-in sågning" och "kombisågning". Lyft det nedre skyddet med det infällbara hantera. Det nedre skyddet måste lossas så snart sågbladet går in sågmaterialet. För alla andra sågoperationer, det nedre skyddet ska återkomma automatiskt

d) Se alltid till att det nedre skyddet täcker sågbladet innan placera cirkelsågen på bordet eller marken. En oskyddad, tröghet sågklingan får cirkelsågen att dra sig tillbaka och skär ett föremål på sin färd, med hänsyn till den tid sågbladet stannar efter att omkopplaren är släpptes.

Ytterligare säkerhetsvarning

1. Var särskilt försiktig när du sågar vått trä, trycksatt trä eller träd som innehåller knoppar. Utan att minska sågbladets hastighet, håll verktyget mjukt tryckl för att undvika överhettning av tandningarna, eftersom samt att undvika att plasten smälter vid skärning.

2. Försök inte att ta bort skärmaterialet när sågbladet är rörlig. Vänta tills sågbladet har stannat helt innan du tar tag skärmaterialet. Sågbladet kommer fortfarande att röra sig en bit efter strömmen är avstängd.

3. Var noga med att inte skära i naglar. Kontrollera trä för spikar och ta bort dem innan du skär.

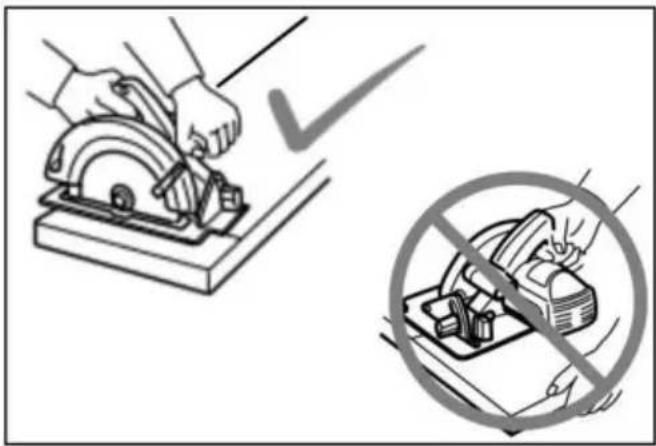

4. När du skär, vänligen placera den bredare delen av basen av den elektriska cirkelsåg på den del av arbetsstycket som är stadigt stödd, inte på den del som ska skäras ner. Om arbetsstycket är kort eller litet, kläm fast det. Försök inte hålla korta bitar!

5. Var särskilt försiktig när du sågar vått trä, trycksatt trä eller träd som innehåller knoppar. Utan att minska sågbladets hastighet, behåll verktyget skjuts smidigt för att undvika överhettning av tandningarna, samt till undvika att plasten smälter vid skärning.

6. Försök inte att ta bort skärmaterialet medan bladet rör sig.

Vänta tills sågbladet har stannat helt innan du tar tag i sågbladet skärmaterial. Sågbladet kommer fortfarande att röra sig en bit efter strömmen är avstängd.

1. Var noga med att inte skära i naglar. Kontrollera trä för spikar och ta bort dem innan du skär.

2. När du skär, vänligen placera den bredare delen av basen på den elektriska cirkelsåg på den del av arbetsstycket som är stadigt stödd, inte på

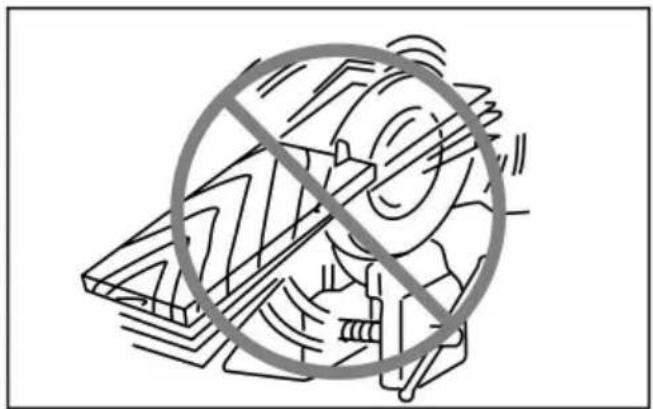

den del som ska skäras ner. Om arbetsstycket är kort eller litet, kläm fast det.

Försök inte hålla korta bitar!

1. Innan du lägger ner verktyget efter kapning, se till att det nedre skyddskåpan stängs och sågbladet är helt stoppat.

2. Försök inte såga med en elektrisk cirkelsåg som hålls bakåt med en vice. Detta är mycket farligt och kan leda till allvarliga olyckor.

1. Vissa material innehåller giftiga kemikalier. Var försiktig så att du inte andas in damm och undvik hudkontakt. Följ materialleverantörens säkerhetstips.

2. Stoppa inte sågbladet genom att trycka på det från sidan.

3. Använd inte någon slipskiva.

4. Använd endast sågklingor med den diameter som anges på verktyget eller specificeras i instruktionerna. Att använda ett sågblad av fel storlek kan påverka

korrekt skydd av sågbladet eller användningen av skyddskåpan, vilket resulterar i allvarliga personskador.

1. Håll sågbladet skarpt och rent. Harts och träbitumen som får fastnat på bladet och härda kan bromsa den elektriska cirkelsågen och

öka sannolikheten för återhämtning. Ta därför bort sågbladet från

verktyget först, och sedan rengör det med harts och asfaltborttagare, varmt vatten eller fotogen.

Håll sågbladet rent. Använd inte bensin.

1. Bär dammask och skyddande hörselkåpor när du använder verktyg.
2. Se till att använda ett sågblad som är lämpligt för materialet som skärs.
3. Använd endast sågklingor vars markerade hastighet är lika med eller större än hastigheten som anges på verktyget.

Behåll denna manual.

Följ inte de relevanta produktsäkerhetsreglerna för bekvämlighets skull eller därför du är tillräckligt bekant med produkten (erfarenhet genom återanvändning).

Felaktig användning eller underlåtenhet att följa säkerhetsreglerna i bruksanvisningen kan resultera i allvarliga personskador.

Produktspecifikation

- På grund av det pågående utvecklingsprogrammet förbehåller vi oss rätten att ändra specifikationerna utan föregående meddelande.

Art.nr.		8140
Bladets diameter		140 mm
Skärdjup	90°	52 mm
	45°	38 mm
Ingen belastningshastighet (RPM)		3500-5500
Säkerhetsnivå

Obs: Produkten levereras inte med ett batteri, och du behöver att köpa ett lämpligt batteri. Bandsågen är kompatibel med Makitas 20V-stifts batteripaket (som : BL1850B1 BL1840B)

Driftinstruktion

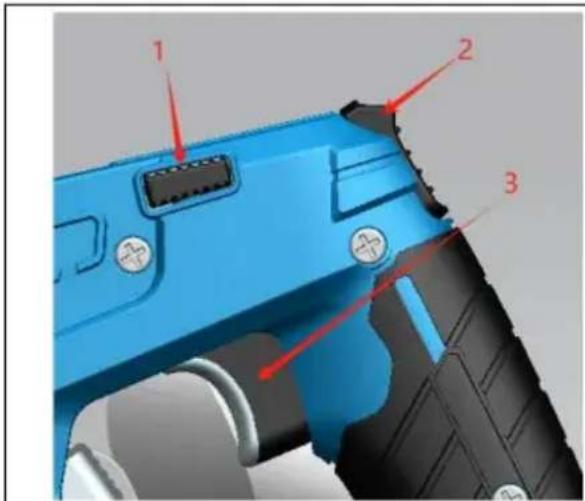

Växeldrift

- Innan du slår på strömmen, se till att kontrollera om strömbrytaren knappen är normalt aktiv och är i öppet och normalt stängt läge.

För att förhindra att användaren av misstag trycker på avtryckaren på strömbrytaren, använder verktyget en låsmekanism. När skäroperationen krävs trycks låsknappen åt ena sidan, och omkopplarknappen aktiveras efter att tryckstången har tryckts uppåt. Därefter kan skärooperationen utföras

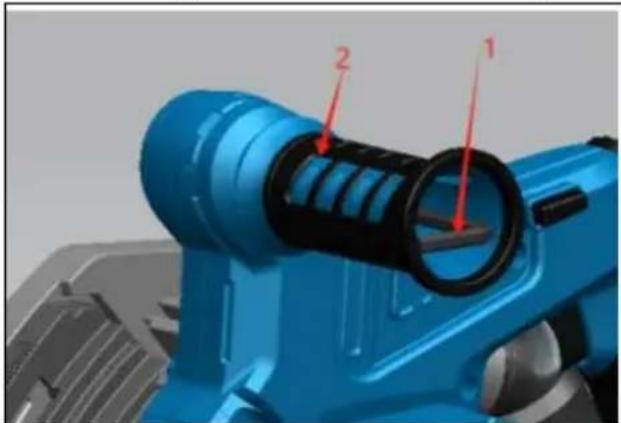

ÿ Förvaring av sexkantnyckel

Insexnyckeln är lagrad på verktyget. För att ta bort insexnyckeln, dra ut den.

För att installera insexnyckeln, placera den på handtaget och för in den så långt som möjligt.

ÿ Ta bort eller installera sågbladet

Notera:

- Använd inte sågklingor som inte överensstämmer med specifikationerna i denna

handbok. • Den använda

knivhastigheten bör åtminstone nå den maximala tomgångshastigheten i det angivna värdet

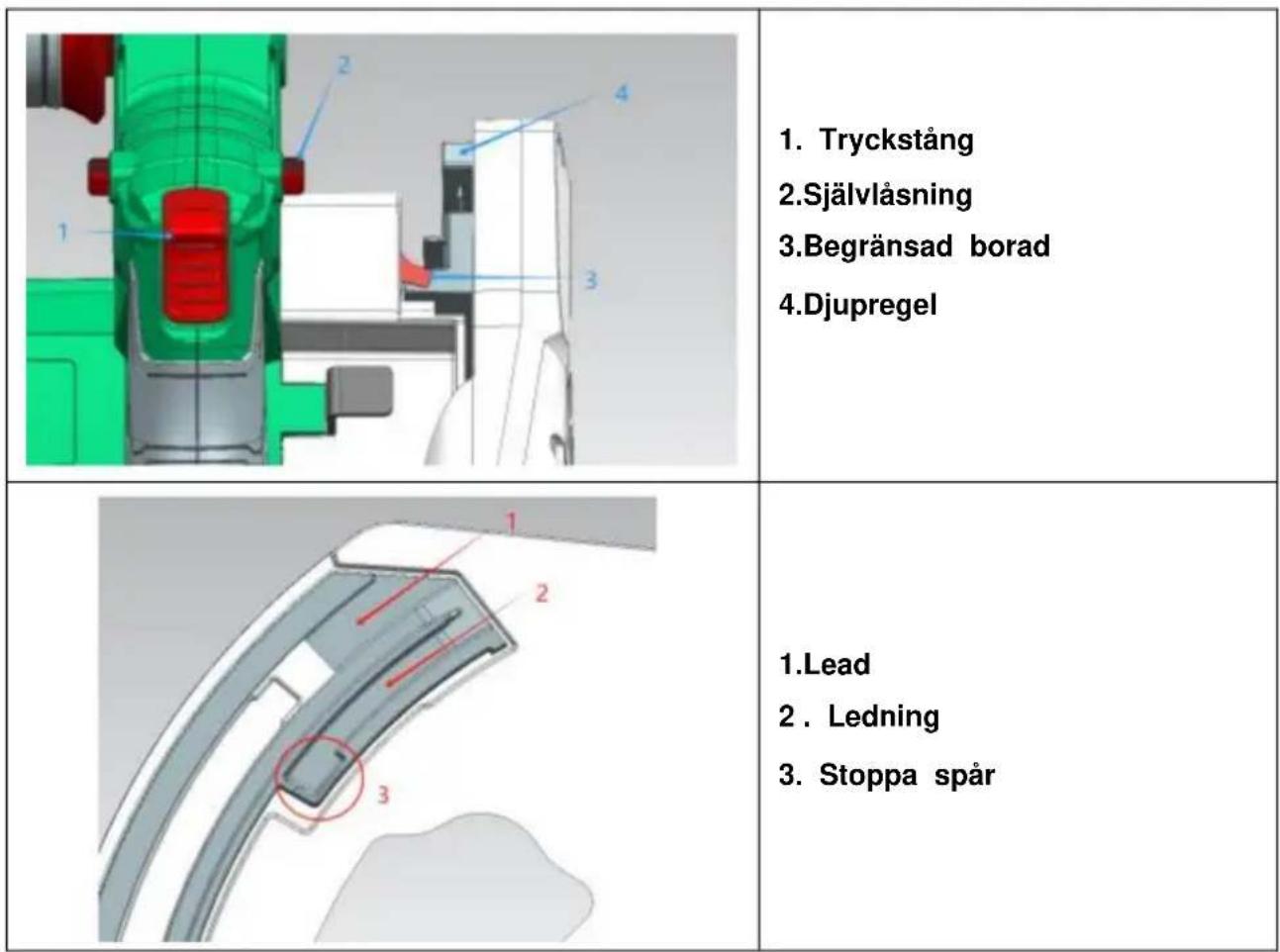

1. Tryckstång

2.Självlåsning

3.Begränsad borad

1. Djupregel

2. Lead

3. Ledning

4. Stoppa spår

Steg 1: För att underlätta borttagningen av sågbladet är djuplinjalen utformad med två blyslitsar. När du tar bort sågbladet, tryck spärren åt höger samtidigt som du trycker upp stånger tryck in gränsplattan i banan för ledning 2, släpp tryckstången och tryck ner handtaget, och gränsplattan kommer att bäddas in i stoppslitsen.

Steg 2: Tryck på självlåsningen helt, rotera sågbladet tills sågbladet inte kan vridas, använd sedan en skiftnyckel för att vrida moturs för att lossa skruven på presskniven, och ta sedan bort skruven på

tryck på kniven och den yttre tryckplattan och ta bort sågbladet från botten.

Om maskinen inte är i steg 1-läge när du vill installera sågbladet, upprepa steg 1 och gör motsatsen till steg 2. Lås knivskruven medurs.

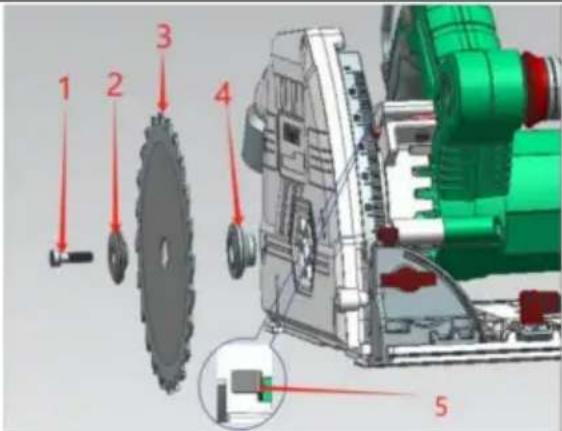

1 2 3 4 5

1. Tryckskruv 2.

Extern pressplatta 3. Blad 4. Inre fläns

1. Självlåsning

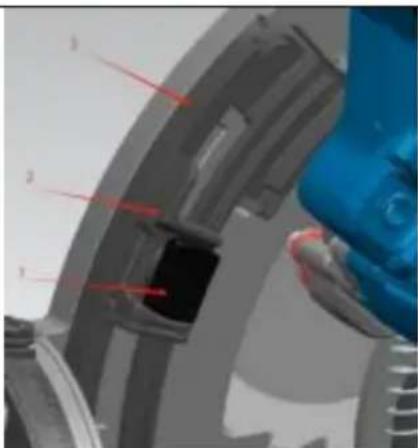

ÿ Justera skärdjupet

1. Tryckknapp

2. Djupjusteringsplatta 3. Djupmätare

Tryck på tryckknappen på djupjusteringsplattan och flytta A/B-skalan på djupjusteringsplattan till önskat djup, släpp tryckknappen och fjädrar tillbaka. (A/B-skalan motsvarar skärdjupet utan styrskena/med styrskena)

För att göra skärningen mer ren och säker, vänligen justera skärningen djup till positionen för högst en tand under arbetsstycket. Använder det rätta skärdjupet kan minska risken för personskador genom att sågbladet studsar.

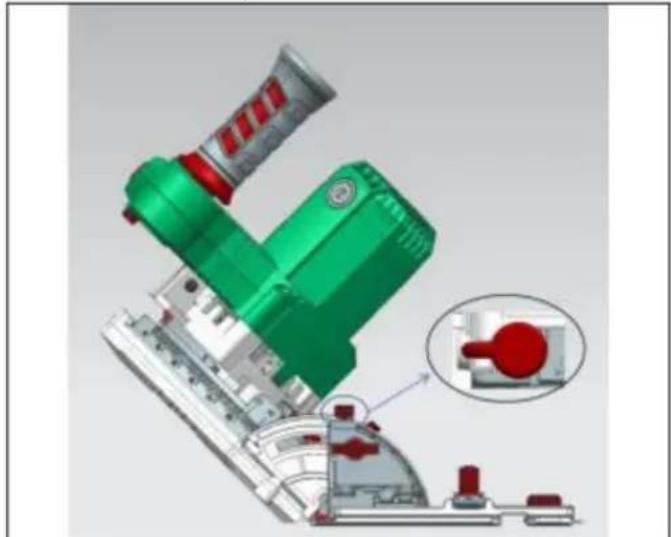

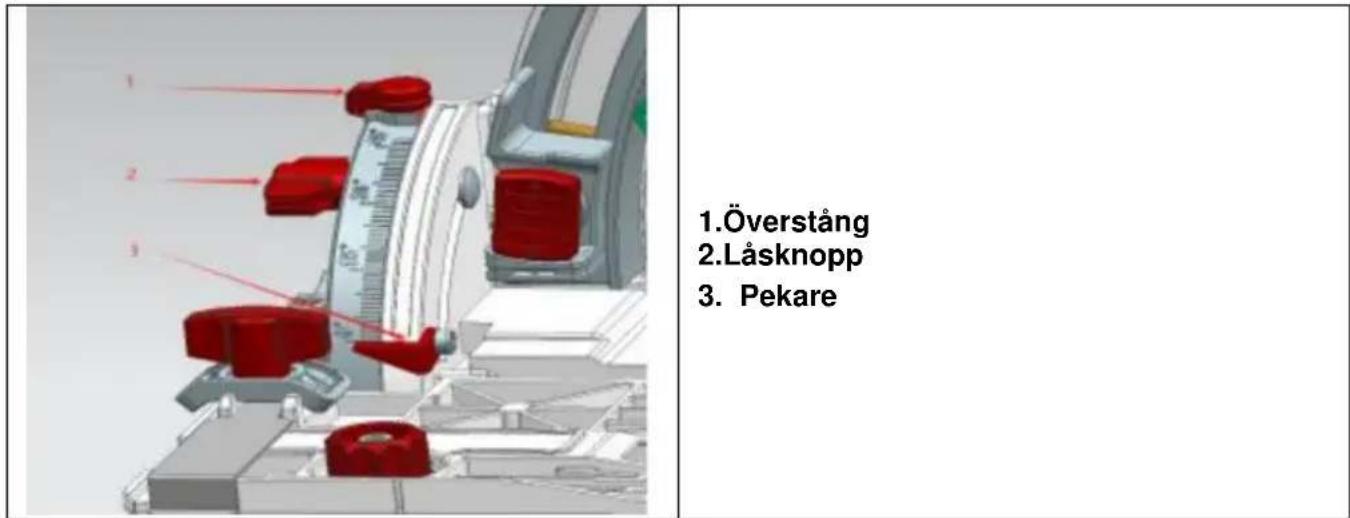

ÿ Fasskärning

1.Överstång 2.Låsknopp 3. Pekare

-1°-47° Lutning

0°-45°: Lossa de främre och bakre låsvreden, luta maskinen, observera pekaren som indikerar skalan, rikta den mot önskad vinkel, dra åt låsvreden på båda sidor, så att den sitter fast.

-1°/47° : För att få -1°/47° sned skärvinkel, vrid den övre stången för att göra de på bilden nedan, luta maskinen när pekaren pekar på -1°/47° vinkel, dra åt låsknopparna på båda sidor så att den fixeras.

Obs: Ställ tillbaka sågbladet i rätt vinkel för att ställa in utkastarspaken tillbaka.

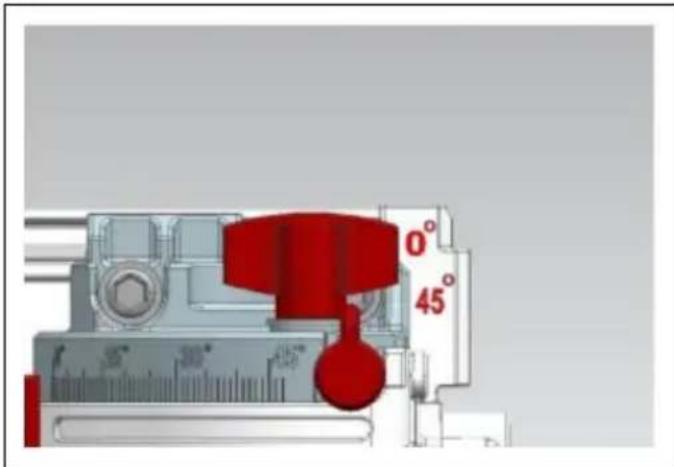

Uppriktning kl

0° 45°

Rikta in skärlinjen med 0° skallinjen på basplattan när en 0° skärning utförs, och rikta in skärlinjen med 45° skallinjen på basen

plåt när en 45° skärning utförs.

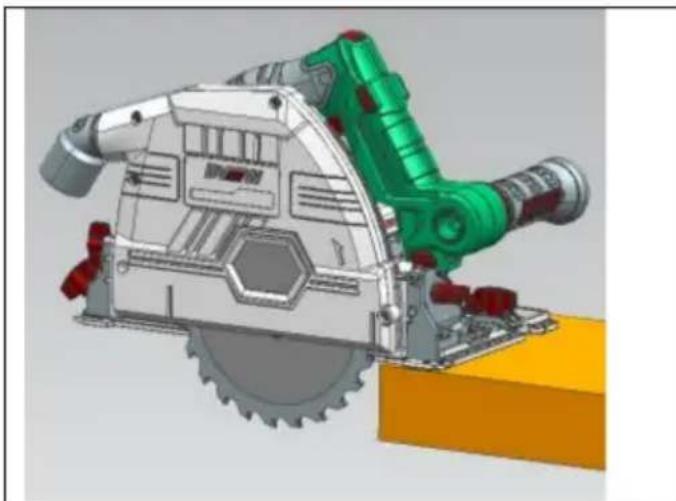

ÿ kapning (konventionell sågning)

Uppmärksamhet:

Var noga med att försiktigt flytta verktyget framåt i en rak linje. Ansöker

överdrivet tryck mot verktyget eller vridning av verktyget kan orsaka att motorn gör det överhettas och få verktyget att studsa, vilket kan leda till allvarliga problem skada.

Placera aldrig någon del av din kropp under verktygets bas när du skär, särskilt inte i början av skärningen. Annars kan allvarliga skador uppstå.

Sågbladet är exponerat under verktygsbasen.

Håll i verktygen. Detta verktyg är utrustat med både ett extra handtag och ett handtag. Att använda båda handtagen samtidigt är det bästa sättet att greppa verktyget. Om båda händerna är på cirkelsågen, skär bladet inte dem.

Framsidan av basen placeras på arbetsstycket för kapning utan kontakt med sågbladet. Starta sedan verktyget enligt strömbrytaren och vänta tills sågbladet när full hastighet. Tryck nu försiktigt ner cirkelsåghuvudet till det förinställda skärdjupet och flytta sedan verktyget framåt på arbetsstyckets yta för att hålla det jämnt och plant tills skäroperationen är klar.

För att göra skärningen renare, se till att verktyget skär i en rak linje och med jämn hastighet framåt. Om den faktiska skärlinjen skiljer sig från den planerade skärlinjen, försök inte att vända eller trycka tillbaka verktyget till den ursprungligen planerade skärlinjen. Om du gör det kan sågbladet fastna och få verktyget att studsa eller eventuellt orsaka allvarliga skador.

Släpp strömbrytaren, vänta tills sågbladet stannar och dra sedan tillbaka verktyget. Rikta in verktyget med den nya skärlinjen och börja skära igen. När du bestämmer skärpositionen, försök att undvika att utsätta operatören för skräp och sågspån som sprutas av motorsågen. Använd skyddsglasögon för att undvika skador.

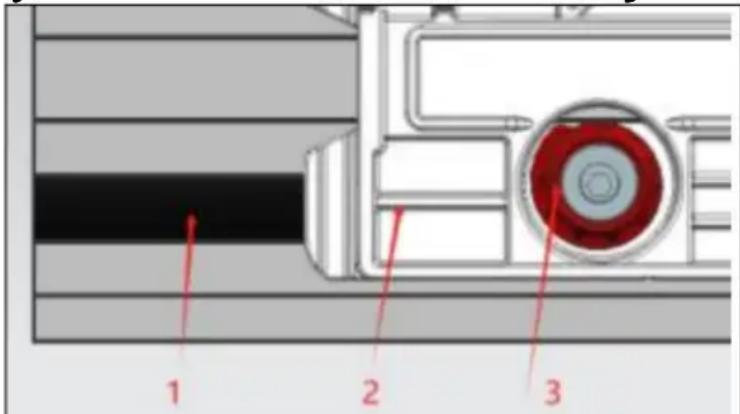

ÿ När du använder styrskena (tillval)

1 2 3

1. Styrskena

2. Bottenplatta 3.

Excentriskt hjul

Placera verktyget i änden av styrskenan. Vrid de två excentriska hjulen på verktygsbasei så att verktyget kan glida smidigt. Håll i verktygen. Verktyget är utrustat med både ett sekundärt handtag och ett handtag. Att använda båda handtagen samtidigt är det bästa sättet att greppa verktyget. Öppna verktyget, tryck ner verktyget till det förinställda skärdjupet (B-skalan på djupjusteringsbrädan motsvarar skärdjupet när det finns en styrskena) och skär sedan.

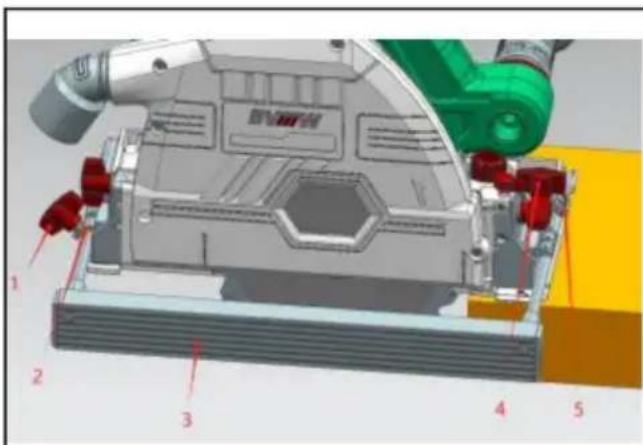

ÿ styrlinjal (valfritt)

Vinkelmätare kan användas för snedskärning i olika vinklar En guide gör att du kan göra mer exakta raka snitt. Sätt bara in styrlinjalen i spåret som är reserverat på bottenplattan och lås presslinjalvredet, styrlinjalen kan pressas hårt genom att trycka på de främre och bakre presslinjalplattorna och justera insidan och utsidan efter önskad klippbredd, så att upprepad skärning av samma bredd är möjlig.

1ÿ4.Tryck på linjalrattenÿ

1. Bakre trycklinjalplattaÿ

3.Guidlinjalÿ

1. Främre pressplatta

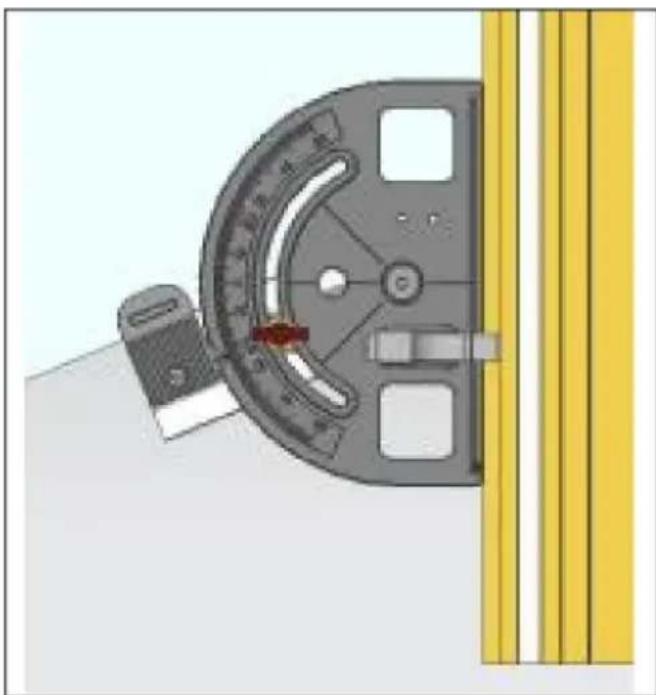

ÿ Vinkelmätare (tillval)

Vinkelmätare kan användas för snedskärning i olika vinklar.

	Temperaturindikator, normalt grön,högtemperaturlarm är rött
	Display för elmängd
	Varje hastighetsväxel
	Energibesparande utrustning

Underhåll

ÿObs: • Innan

du förbereder dig för inspektion eller underhåll, se till att stänga av växla och koppla bort verktyget.

• Rengör skyddskåpan för att säkerställa borttagning av ackumulerade sågspån som kan hindra skyddskåpans funktion. A smutsigt skyddssystem kan begränsa dess funktion, vilket resulterar i allvarliga skada. Det mest effektiva sättet att slutföra städningen är att använda tryckluft. Om du blåser sågspån ur skyddskåpan, se till du bär ordentliga skyddsglasögon och andningsskydd.

Använd inte bensin, bensen, thinner, alkohol eller liknande material för att rena verktyg. Annars kan verktyget bli missfärgat, deformerat eller knäckt.

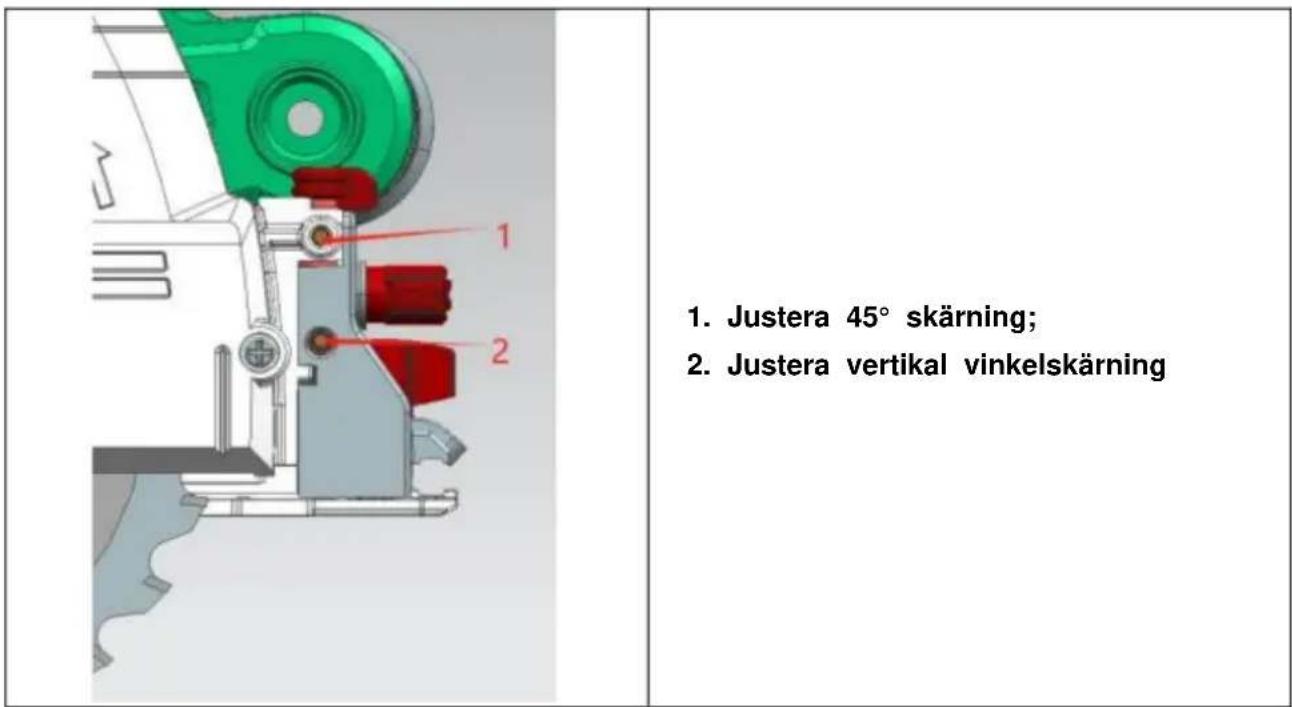

Justera noggrannheten för 45° skärning och vertikal skärning

Denna justering har slutförts innan produkten lämnar fabriken.

Men om verktyget är avstängt, använd insexnyckeln för att justera justeringen skruva och kontrollera 90° eller 45° sågbladet med en trekantslinjal och en Vinkelregel.

1. Justera 45° skärning; 2. Justera vertikal vinkelskärning

Dessa tillbehör eller enheter är avsedda att användas med angivna elverktyg i denna specifikation. Om andra tillbehör eller enheter används finns det en ris av skada. Valfria tillbehör eller enheter får endast användas för

angivet ändamål.

Styrskena

• Styrlinjal
  • Vinkelmätare

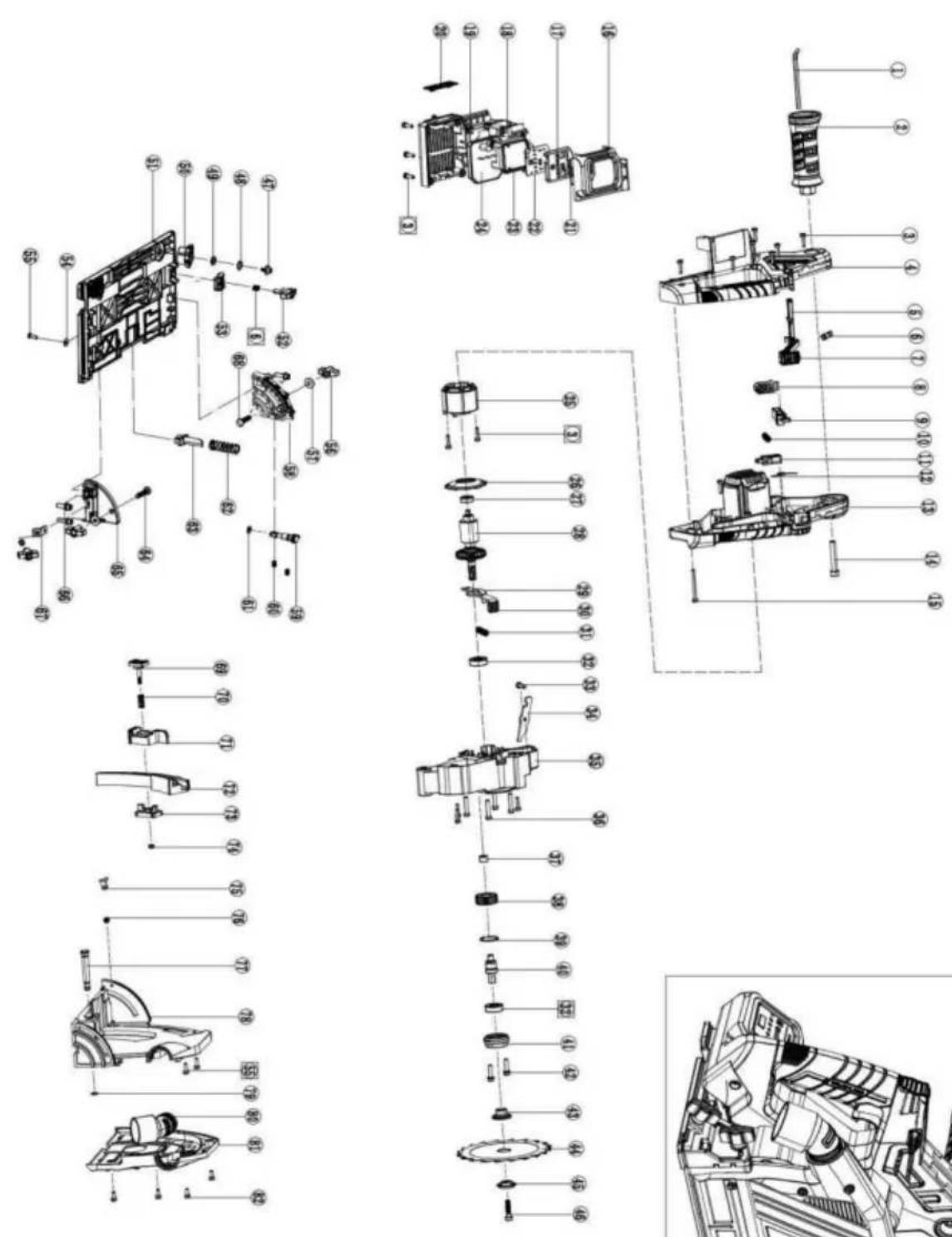

serie antal	Namn specifikation	serie antal	Namnspecifikation	serie antal	Namnspecifikation
1	inre hexagon skiftnyckel	29	självlåsning	57	platt packning
2	Hjälphandtag	30	Självlåsande hylsa 58		Framben
3	Kors pannhuvud gängskruv	31	Självlåsande fjäder 59		utslagsstift
4	Handtagsskydd	32	Deep groove boll lager 6000	60	hållarskruv
5	schackel	33	Phillips pannhuvud skruv M5*15	61	O-ring
6	80165 tryckstång fjädra	34	Gränsplatta	62	returfjäder
7	tryckstång	35	växellåda	63	Fjäderram
8	Switch-knapp(inkapslad)	36	Kors pannhuvudgångskruv	64	Liten halvcirkelformadskruv med kvadratisk diameter
9	Byt styrstång 37		Nålrullelager HK0808	65	Bakre ben
10		38	huvudredskapByt fjäder	66	skruv med insex
11	växla	39	Låsring förÿ26 hål	67	Bakre linjalplatta
12	vridfjäder	40	utgående axel	68	Liten halvcirkelformadskruv med kvadratisk diameter
13	Chassihandtag	41	främre omslaget	69	Tryckknapp
14	hylshuvudskruva	42	Kors pannhuvudskruva	70	Tryckknappsfjäder
15	Kors pannhuvudgångskruv	43	Inre trycktallrik	71	Djupjusteringsplatta
16	Display täckplåt	44	140 sågblad	72	djupmätare
17	Displayram	45	Yttre trycktallrik	73	Linjal spänne
18	Se stift	46	Tryck på knivskruven 74		Låsmutter M4
19	Kontrollbox	47	sexkantshylsa huvudskruvar	75	nål
20	Ordstavla	48	platt packning	76	Korsskruv med pannhuvud
21	Visa filmklistra in	49	Korrugerad packning 77		sälja
22	indikator	50	excentrisk (hjul)	78	Axelhållarring ÿ8
23	Positioneringsram 51		fotlist	79	Axelhållarring ÿ8
24	kontroller	52	Linjalknopp	80	Dammutloppsrör
25	stator	53	Främre linjalplatta	81	Skalskydd
26 82	Vindtät ring	54	platt packning		Korsskruv med pannhuvud
27	Deep groove boll lager 607	55	Kors pannhuvudgångskruv
28	rotator	56	Låsknopp

Teknisk support och e-garanticertifikat
