INSTRUKCJA OBSŁUGI 8140 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI PIŁY TARCZO-PILARNEJ

MODEL:8140

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

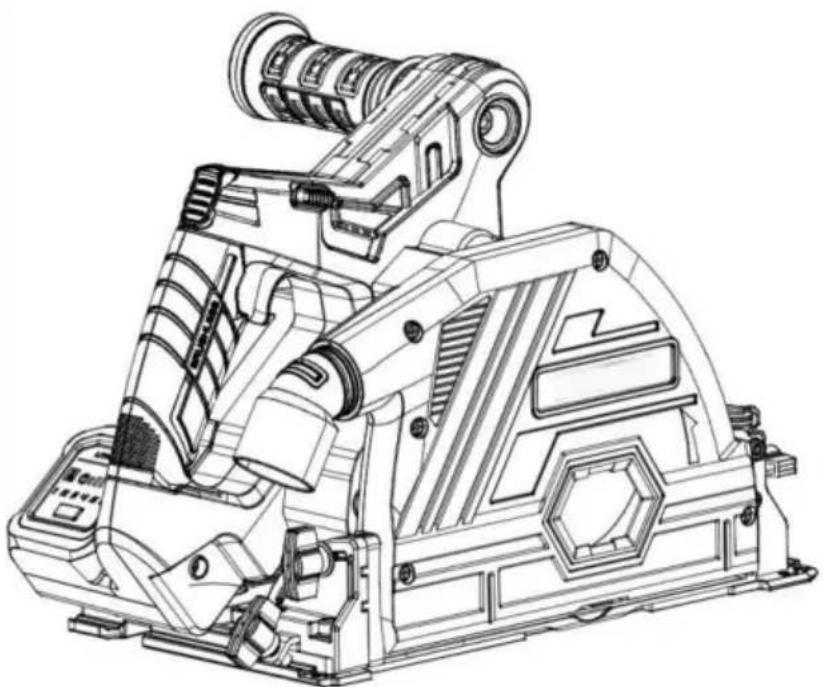

Piła tarczowa

MODEL:8140

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą byćwyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

Ogólne ostrzeżenie dotyczące bezpieczeństwa w przypadku elektronarzędz

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości.

Termin „elektronarzędzie” w ostrzeżeniu oznacza albo zasilane z sieci (przewodowe), elektronarzędzie lub elektronarzędzie zasilane bateryjnie (bezprzewodowo).

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości.

Termin „elektronarzędzie” w ostrzeżeniu oznacza albo zasilane z sieci (przewodowe), elektronarzędzie lub elektronarzędzie zasilane bateryjnie (bezprzewodowo).

a) Bezpieczeństwo w miejscu pracy

1. Utrzymuj miejsce pracy w czystości i jasności. Nieporządne i ciemne pola mogą prowadzić do Wypadki.

2. Nie należy używać elektronarzędzi w środowiskach zagrożonych wybuchem, takich jak: łatwopalne ciecze, gazy lub pyły. Iskry z elektronarzędzi mogą zapalić pył lub gazu.

3. Trzymaj elektronarzędzia z dala od dzieci i osób postronnych. Brak koncentracja może spowodować utratę kontroli nad narzędziami.

b) Bezpieczeństwo elektryczne

1. Wtyczka elektronarzędzia musi pasować do gniazda. Wtyczka nigdy nie może być modyfikowane w żaden sposób. Narzędzia elektryczne, które muszą być uziemione, nie powinny użyj dowolnych wtyczek adapterowych. Niezmodyfikowane wtyczki i pasujące gniazda zmniejszą

ryzyko porażenia prądem.

1. Trzymaj ciało z dala od powierzchni gruntowych, takich jak rury, radiatory i lodówki. Jeśli dotkniesz uziemionej powierzchni, zwiększasz ryzyko

zaszokować.

1. Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Woda przedostająca się do wnętrza elektronarzędzi narzędzia zwiększają ryzyko porażenia prądem.

Nie nadużywaj przewodu. Nigdy nie dotykaj, nie ciągnij ani nie odłączaj elektronarzędzi za pomocą przewody. Przechowuj przewody z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

1. Używając elektronarzędzi na zewnątrz, należy używać przedłużacza odpowiedniego do do użytku na zewnątrz. Przewody elektryczne odpowiednie do użytku na zewnątrz zmniejszą ryzyko porażenie prądem.

2. W razie potrzeby należy używać zasilacza z zabezpieczeniem różnicowoprądowym (RCD). nie można uniknąć używania urządzenia w wilgotnym środowisku.

stosowanie wyłączników różnicowoprądowych zmniejsza ryzyko porażenia prądem.

1. Nie dotykaj wtyczki zasilania mokrymi rękami.

2. Jeśli przewód jest uszkodzony, zostanie wymieniony przez producenta lub jego przedstawiciela aby uniknąć zagrożeń bezpieczeństwa.

c) Bezpieczeństwo osobiste

1. Zachowaj czujność, zwracaj uwagę na działanie i pozostań czujny podczas obsługi. elektronarzędzia. Nie używaj elektronarzędzi, gdy jesteś zmęczony lub gdy mieć reakcję na leki, alkohol lub leczenie. Chwilowe zaniedbanie w używanie elektronarzędzi może skutkować poważnymi obrażeniami ciała.

2. Stosuj środki ochrony osobistej. Zawsze noś okulary ochronne.

Środki ochrony, takie jak maski przeciwpyłowe, antypoślizgowe obuwie robocze, kaski, ochronniki słuchu i inne urządzenia stosowane w odpowiednich warunkach może zmniejszyć ryzyko obrażeń ciała.

1. Przed przystąpieniem do użytkowania elektronarzędzia należy wyjąć wszystkie klucze regulacyjne lub klucze francuskie. włączony. Klucz lub kluczyk pozostawiony na obracającej się części elektronarzędzia może spowodować obrażenia ciała.

2. Nie wyciągaj rąk zbyt daleko. Zawsze zwracaj uwagę na swoje stopy i równowaga. Pozwala to na lepszą kontrolę elektronarzędzi w przypadku wypadek.

3. Ubieraj się odpowiednio. Nie noś luźnych ubrań ani akcesoriów. Trzymaj swoje włosy i ubrania z dala od ruchomych części. Luźne ubrania, akcesoria lub długie włosy mogą mieć ruchome części.

4. Jeżeli przewidziano urządzenie do podłączenia z urządzeniem do usuwania wiórów i pyłu, sprzęt do zbierania, upewnij się, że jest on prawidłowo podłączony i używany.

Ryzyko powstawania pyłu można ograniczyć stosując urządzenia odpylające.

1. Nie pozwól, aby znajomość częstego używania narzędzi sprawiła, że zignorujesz zasady bezpieczeństwa wytyczne narzędzia. Nieostrożne działanie może prowadzić do poważnych obrażeń w natychmiastowy.
2. Podczas korzystania z elektronarzędzi zawsze zakładaj okulary ochronne, aby uniknąć podrażnienia oczu. uszkodzenia. Okulary ochronne muszą być zgodne z normą ANSI Z87.1, europejską normą EN 166 lub Australia/Nowa Zelandia AS/NZS 1336. W Australii/Nowej Zelandii maska jest wymagane przez prawo do ochrony twarzy. Pracodawca jest odpowiedzialny za zapewnić, aby operatorzy narzędzi i inny personel znajdujący się w pobliżu miejsca pracy nosili odpowiedni sprzęt bezpieczeństwa.

d) Narzędzia elektryczne i środki ostrożności

1. Nie należy używać elektronarzędzi na siłę, zgodnie z przeznaczeniem. elektronarzędzia. Wybór odpowiedniego elektronarzędzia zaprojektowanego zgodnie z wartością znamionową wartość sprawi, że będziesz pracować wydajniej i bezpieczniej.
2. Jeżeli nie można włączyć lub wyłączyć przełącznika, nie należy używać elektronarzędzia. Narzędzia elektryczne, których nie można obsługiwać za pomocą przełącznika, są niebezpieczne i muszą być zostać naprawionym.

3. Odłącz i/lub wyjmij akumulator (jeśli jest wyjmowalny) z gniazdka zasilania. przed jakąkolwiek regulacją, wymianą akcesoriów lub przechowywaniem urządzeń elektrycznych. Ten środek bezpieczeństwa ochronnego zmniejsza ryzyko przypadkowe uruchomienie elektronarzędzi.

4. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci i nie wolno ich używać.

pozwalać osobom, które nie znają się na elektronarzędziach i nie rozumieją niniejsza instrukcja obsługi elektronarzędzi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

1. Konserwacja elektronarzędzi i akcesoriów. Sprawdź, czy ruchome części są

ustawione na swoim miejscu lub zablokowane, sprawdź, czy nie ma uszkodzonych części i innych warunków, które mogą wpływać na działanie elektronarzędzi. W przypadku uszkodzenia należy naprawić elektronarzędzie przed użyciem. Wiele wypadków jest spowodowanych przez źle konserwowane elektronarzędzia.

1. Utrzymuj narzędzia tnące ostre i czyste. Dobrze utrzymane narzędzie z ostrym ostrzem tnącym krawędź jest mniej podatna na zakleszczanie się i łatwiejsza do kontrolowania.

2. Zgodnie z instrukcją obsługi i biorąc pod uwagę warunki pracy

i operacji, która ma zostać wykonana, wybierz elektronarzędzia, akcesoria i narzędzia głowy. Używanie elektronarzędzi do operacji, które nie są odpowiednie do ich przeznaczenia, może prowadzić do niebezpiecznych sytuacji.

1. Utrzymuj uchwyt i powierzchnię uchwytu suchą, czystą i wolną od smaru. W przypadku wypadek, śliska rączka nie gwarantuje bezpiecznego chwytu i kontroli nad

narzędzie.

1. Nie zakładaj rękawic roboczych z materiału, które mogą się zaplątać podczas pracy. narzędzie. Rękawice robocze z materiału, w których występują ruchome części, mogą powodować obrażenia ciała.

e) Konserwacja

1. Do naprawy elektronarzędzi przez profesjonalistę należy używać tych samych części zamiennych. personel konserwacyjny. Zapewni to bezpieczeństwo elektronarzędzi w trakcie serwisowania.

2. Podczas stosowania oleju smarującego należy postępować zgodnie z instrukcjami zawartymi w niniejszej instrukcji. i wymiana akcesoriów.

W przypadku elektrycznych pił tarczowych stosuje się ostrzeżenia dotyczące bezpieczeństw

Niebezpieczeństwo:

a) Trzymaj ręce z dala od obszaru piłowania i ostrza przez cały czas. Zawsze przytrzymaj uchwyt pomocniczy lub obudowę silnika drugą ręką. Jeśli trzymasz używając obu rąk do cięcia piłą tarczową, nie zranisz się ostrzem.

b) Nie dotykaj spodniej strony obrabianego przedmiotu. Ośłona nie chronić przed niebezpieczeństwem ostrza piły pod przedmiotem obrabianym. c) Dostosować głębokość cięcia do grubości przedmiotu obrabianego. Ząbkowanie widoczna pod obrabianym przedmiotem powinna być mniejsza niż wysokość jednego zęba. d) Nie trzymaj obrabianego przedmiotu ani nie trzymaj go za nogę podczas piłowania, przedmiot obrabiany powinien być zamocowany na stabilnej platformie. Prawidłowe podparcie przedmiot obrabiany jest niezbędny, aby zmniejszyć ryzyko obrażeń ciała, zacięcia się ostrza piły lub utrata kontroli.

a) Podczas pracy piłą istnieje możliwość dotknięcia ciemna linia lub własny przewód. Maszyna musi być trzymana przez izolowany powierzchnia chwytna. Dotknięcie przewodu pod napięciem może również spowodować naelektryzowanie odsłoniętego metalu część narzędzia, powodując porażenie operatora prądem.

b) W przypadku stosowania jako piły rozłupującej należy zawsze używać osłony rozłupującej i prowadnica krawędzi prostej. Poprawia to dokładność cięcia i zmniejsza ryzyko zakleszczenia się ostrza piły. c) Zawsze

używaj ostrza piły o odpowiednim rozmiarze i kształcie trzonka (diamentowego) lub okrągłe). Jeżeli ostrze piły i elementy mocujące piłę tarczową nie dopasowania, spowoduje to nierównomierne działanie i utratę kontroli.

d) Uszkodzone podkładki i śruby, które nie odpowiadają wymiarom, nie podlegają zwrotowi. być używane. W celu poprawy działania i bezpiecznej eksploatacji, podkładki do brzeszczotów pił i śruby są specjalnie zaprojektowane do pił tarczowych

Powody odbicia i ochrony operatora:

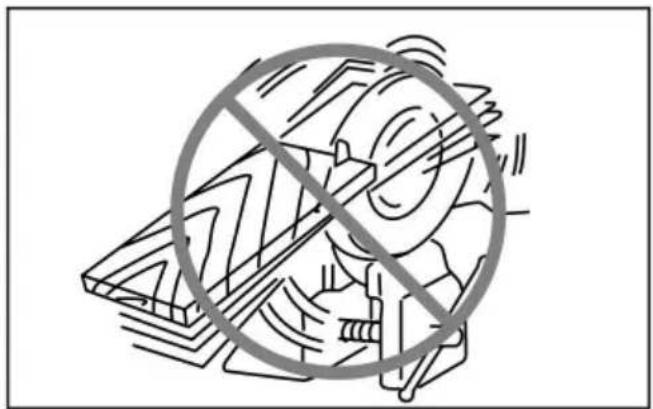

Odbicie to nagła operacja odwrotna, gdy brzeszczot piły zostaje ściśnięty, zablokowany lub przesunięty w bok, powodując niekontrolowane uniesienie się piły tarczowej i jej odchylenie od obrabianego przedmiotu w stronę operatora.

Gdy brzeszczot piły zostanie ściśnięty lub mocno przyklejony do zamkniętego cięcia, zostaje zablokowany, a siła reakcji silnika powoduje, że maszyna gwałtownie wraca w kierunku operatora

Jeżeli ostrze jest skręcone lub odchylone od powierzchni cięcia, ząbkowane krawędzie na tylnej krawędzi ostrza mogą wbić się w górną powierzchnię drewna, powodując, że ostrze wypadnie z cięcia i odbije się w kierunku operatora.

Odbicie jest wynikiem niewłaściwego użycia piły tarczowej i/lub nieprawidłowego procedur lub warunków operacyjnych i można im zapobiec, podejmując odpowiednie środki ostrożności.

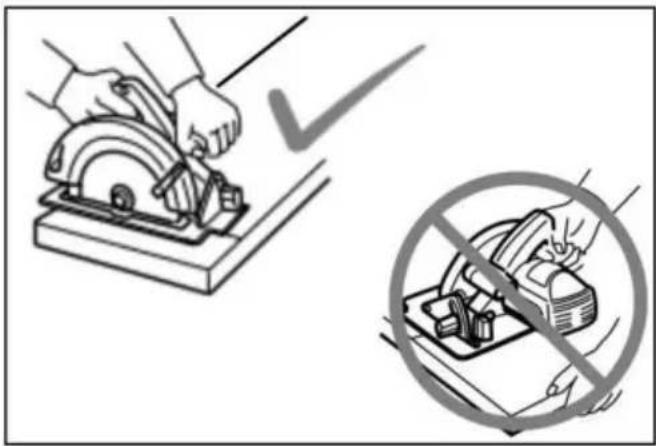

a) Chwyć uchwyt piły tarczowej obiema rękami i ustaw ramiona tak, aby wytrzymać odbicie. Ciało znajduje się po obu stronach piły tarczowej i nie jest wyrównane z ostrzem. Odbicie spowoduje, że piła tarczowa odskoczy, ale jeśli zostaną podjęte odpowiednie środki ostrożności, odbicie może być kontrolowane przez operatora. b) Gdy ostrze piły jest zablokowane lub cięcie zostanie przerwane z jakiegokolwiek powodu, zwolnij

spust przełącznika i przytrzymaj piłę tarczową w materiale bez poruszania się, aż ostrze piły całkowicie się zatrzyma. Nie próbuj wyjmować piły z przedmiotu obrabianego ani ciągnąć piły do tyłu, gdy ostrze piły jest w ruchu lub istnieje prawdopodobieństwo, że odskoczy. Zbadaj i podejmij odpowiednie działania, aby wyeliminować przyczynę zacięcia się ostrza piły

c) Podczas ponownego uruchamiania piły tarczowej w obrabianym przedmiocie, wyrównaj ostrze piły z cięciem i sprawdź, czy ostrze piły jest włożone w materiał. Jeśli ostrze piły utknie, wysunie się z przedmiotu lub odbije się od przedmiotu po ponownym uruchomieniu narzędzia.

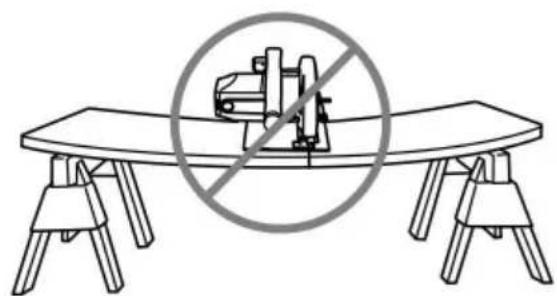

d) Podpieraj duży arkusz materiału, aby zmniejszyć uszkodzenia ekstruzji ostrza piły i odbicie. Duży arkusz materiału ugina się pod własnym ciężarem, a materiał podporowy musi być umieszczony w dwóch wymiarach poniżej arkusza materiału, w pobliżu linii cięcia i krawędzi arkusza materiału.

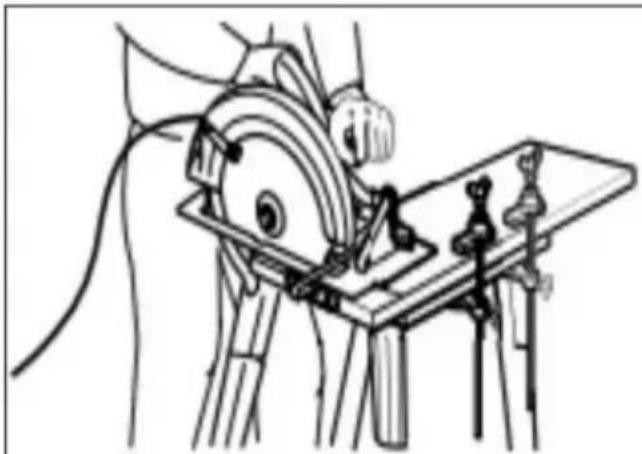

Aby uniknąć odbijania się, należy umieścić płytę lub panel podporowy blisko miejsca cięcia.

Nie należy umieszczać płyty lub panelu podporowego daleko od obszaru cięcia.

a) Nie używaj tępych lub uszkodzonych brzeszczotów. Brzeszczoty bez otwartej krawędzi lub nieprawidłowo zamontowane mogą tworzyć wąskie ślady piły, co może prowadzić do silnego tarcia, zakleszczenia brzeszczotów i odbicia.
b) Przed rozpoczęciem cięcia należy dokręcić i zabezpieczyć przyciski blokujące głębokość cięcia i kąt. Jeśli regulator brzeszczotu porusza się podczas cięcia, może to spowodować zacięcie się brzeszczotu i odbicie. c) Należy zachować

szczególną ostrożność podczas „cięcia wsuwanego” na istniejących ścianach lub innych niewidoczni obszary. Wystające ostrze piły może przeciąć przedmiot powodując odbicie.

Opis odbicia stražnika

a) Przed każdym użyciem sprawdź, czy pokrywa jest swobodnie zamknięta. Jeśli dolna osłona nie powraca szybko, nie używaj piły tarczowej. Nie zaciskaj ani nie przywiązuj dolnej osłony w pozycji otwartej. Jeśli piła tarczowa zostanie nagle upuszczona, dolna osłona może się odkształcić. Podnieś dolną osłonę za pomocą schowanej rączki i upewnij się, że osłona cofa się pod każdym kątem i głębokością cięcia, nie dotykając ostrza piły ani żadnej innej części.
b) Sprawdź stan roboczy dolnej sprężyny osłony. Jeśli osłona i sprężyna nie działają prawidłowo, należy je naprawić przed użyciem.

dolna osłona może poruszać się wolniej z powodu uszkodzeń części, osadów gumy do żucia lub nagromadzenia się odpadów.

c) Dolną osłonę należy podnosić ręcznie tylko w przypadku specjalnego cięcia, np. piłowania wtykowego. piłowanie" i "piłowanie łączone". Podnieś dolną osłonę za pomocą chowanego uchwyt. Dolną osłonę należy zwolnić natychmiast po wejściu ostrza piły materiał do cięcia. W przypadku wszystkich innych operacji cięcia, dolna osłona powinien powrócić automatycznie

d) Zawsze upewnij się, że dolna osłona zakrywa ostrze piły przed umieszczenie piły tarczowej na stole lub ziemi. Niezabezpieczona, bezwładnościowa brzeszczot powoduje cofanie się piły tarczowej i cięcie przedmiotu podczas jej ruchu, biorąc pod uwagę czas zatrzymania się ostrza piły po włączeniu przełącznika wydany.

Dodatkowe ostrzeżenie dotyczące bezpieczeństwa

1. Należy zachować szczególną ostrożność podczas cięcia mokrego drewna, drewna pod ciśnieniem lub drzewa, które zawierają guzki. Nie zmniejszając prędkości ostrza piły, utrzymuj narzędzie płynnie popychane, aby uniknąć przegrzania ząbków, ponieważ a także aby zapobiec topieniu się plastiku podczas cięcia.

2. Nie próbuj usuwać materiału tnącego, gdy ostrze piły jest w ruchu. poruszający się. Poczekaj, aż ostrze piły zatrzyma się całkowicie, zanim chwycisz materiał tnący. Ostrze piły nadal będzie się przesuwać na pewną odległość po zasilanie jest wyłączone.

3. Uważaj, aby nie przeciąć gwoździ. Sprawdź drewno pod kątem gwoździ i usuń je przed cięciem.

4. Podczas cięcia należy umieścić szerszą część podstawy elektrycznej piła tarczowa na tej części obrabianego przedmiotu, która jest mocno podparta, a nie na część, która zostanie odcięta. Jeśli obrabiany element jest krótki lub mały, zaciśnij go. Nie próbuj trzymać krótkich elementów!

5. Należy zachować szczególną ostrożność podczas cięcia mokrego drewna, drewna pod ciśnieniem lub drzew. które zawierają pokrętła. Nie zmniejszając prędkości ostrza piły, należy zachować narzędzie płynnie przesuwane, aby uniknąć przegrzania ząbków, a także zapobiegaj topieniu się plastiku podczas cięcia.

6. Nie próbuj usuwać materiału tnącego, gdy ostrze jest w ruchu.

Przed chwyceniem piły należy odczekać, aż tarcza tnąca całkowicie się zatrzyma. materiał tnący. Ostrze piły nadal będzie się przesuwać na pewną odległość po zasilanie jest wyłączone.

1. Uważaj, aby nie przeciąć gwoździ. Sprawdź drewno pod kątem gwoździ i usuń je przed cięciem.

2. Podczas cięcia należy umieścić szerszą część podstawy elektrycznej piła tarczowa na tej części obrabianego przedmiotu, która jest mocno podparta, a nie na część, która zostanie odcięta. Jeśli obrabiany element jest krótki lub mały, zaciśnij go. Nie próbuj trzymać krótkich elementów!

3. Przed odłożeniem narzędzia po zakończeniu cięcia należy upewnić się, że dolna część osłona ochronna jest zamknięta, a ostrze piły całkowicie zatrzymane.

4. Nie próbuj ciąć piłą tarczową elektryczną trzymaną do tyłu za pomocą wada. To jest bardzo niebezpieczne i może prowadzić do poważnych wypadków.

1. Niektóre materiały zawierają toksyczne chemikalia. Uważaj, aby nie wdychać pyłu i unikaj kontaktu ze skórą. Postępuj zgodnie ze wskazówkami bezpieczeństwa dostawcy materiału.

2. Nie zatrzymuj ostrza piły poprzez wywieranie na nie nacisku bocznego.

3. Nie używaj żadnej tarczy szlifierskiej.

4. Używaj wyłącznie brzeszczotów o średnicy podanej na narzędziu lub określonej w instrukcji. Użycie nieodpowiedniego rozmiaru ostrza piły może mieć wpływ na prawidłowej ochrony ostrza piły lub nieprawidłowego działania osłony ochronnej, co może skutkować poważnymi obrażeniami ciała.

5. Utrzymuj ostrze piły ostre i czyste. Żywica i bitum drzewny, które się przyklejone do ostrza i stwardniałe mogą spowolnić pracę elektrycznej piły tarczowej i zwiększyć prawdopodobieństwo odbicia. Dlatego usuń ostrze piły z

najpierw wyczyść narzędzie, a następnie wyczyść je środkiem do usuwania żywicy i asfaltu, gorącą wodą lub nafta oczyszczona.

Utrzymuj ostrze piły w czystości. Nie używaj benzyny.

1. Podczas korzystania z narzędzi należy nosić maskę przeciwpyłową i ochronne nauszniki.
2. Należy upewnić się, że używana tarcza tnąca jest odpowiednia do ciętego materiału.
3. Używaj wyłącznie brzeszczotów, których oznaczona prędkość jest równa lub większa od prędkość podana na narzędziu.

Proszę zachować tę instrukcję.

Nie należy stosować się do odpowiednich zasad bezpieczeństwa produktu ze względu na wygodę lub znasz produkt w wystarczającym stopniu (doświadczenie zdobyte dzięki ponownemu użyciu).

Niewłaściwe użytkowanie lub nieprzestrzeganie zasad bezpieczeństwa podanych w instrukcji obsługi może spowodować poważne obrażenia ciała.

Specyfikacja produktu

- Ze względu na trwający program rozwoju zastrzegamy sobie prawo do zmienić specyfikację bez powiadomienia.

Pozycja nr.		8140
Średnica ostrza		140 mm
Głębokość cięcia	90°	52mm
	45°	38 mm
Prędkość bez obciążenia (obr./min.)		3500-5500
Poziom bezpieczeństwa

Uwaga: Produkt nie jest wyposażony w baterię, dlatego należy ją wymienić. aby zakupić odpowiedni akumulator. Pilarka tarczowa jest kompatybilna z Akumulator 20 V firmy Makita (taki jak: BL1850B1 BL1840B)

Instrukcja obsługi

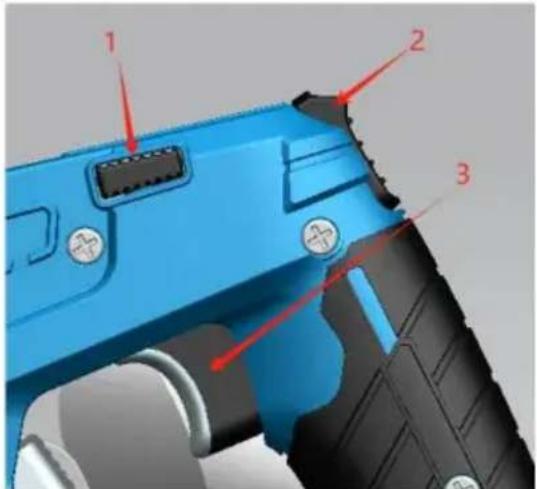

Obsługa przełącznika

- Przed włączeniem zasilania należy sprawdzić, czy przełącznik

Przycisk jest normalnie aktywny i znajduje się w stanie otwartym i normalnie zamkniętym.

Aby zapobiec przypadkowemu naciśnięciu spustu przełącznika przez użytkownika, narzędzie jest wyposażone w mechanizm blokujący. Gdy wymagana jest operacja cięcia, przycisk blokujący jest przesuwany na bok, a przycisk przełącznika jest aktywowany po przesunięciu drążka popychającego do góry. Następnie można wykonać operację cięcia

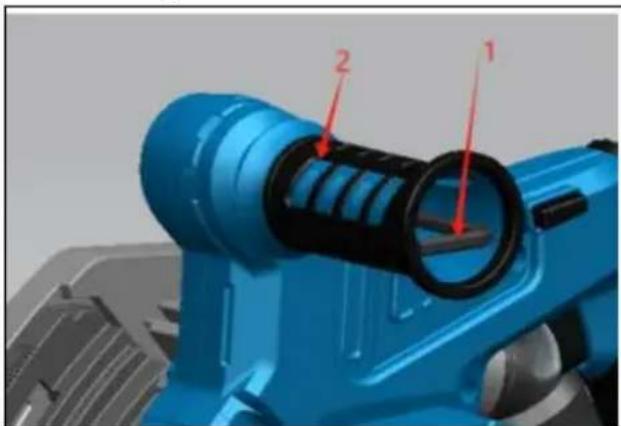

Przechowywanie klucza imbusowego

1. Klucz imbusowy;

2. Dodatkowy uchwyt

Klucz imbusowy jest przechowywany w narzędziu. Aby wyjąć klucz imbusowy, należy go wyciągnąć.

Aby zamontować klucz imbusowy, należy umieścić go na rękojeści i wsunąć tak głęboko, jak to możliwe.

Wyjmij lub zamontuj ostrze piły

Notatka:

- Nie należy używać brzeszczotów, które nie są zgodne ze specyfikacjami podanymi w niniejszej

instrukcji. • Prędkość używanego

brzeszczotu powinna co najmniej osiągać maksymalną prędkość bez obciążenia podaną w wartościach specyfikacji.

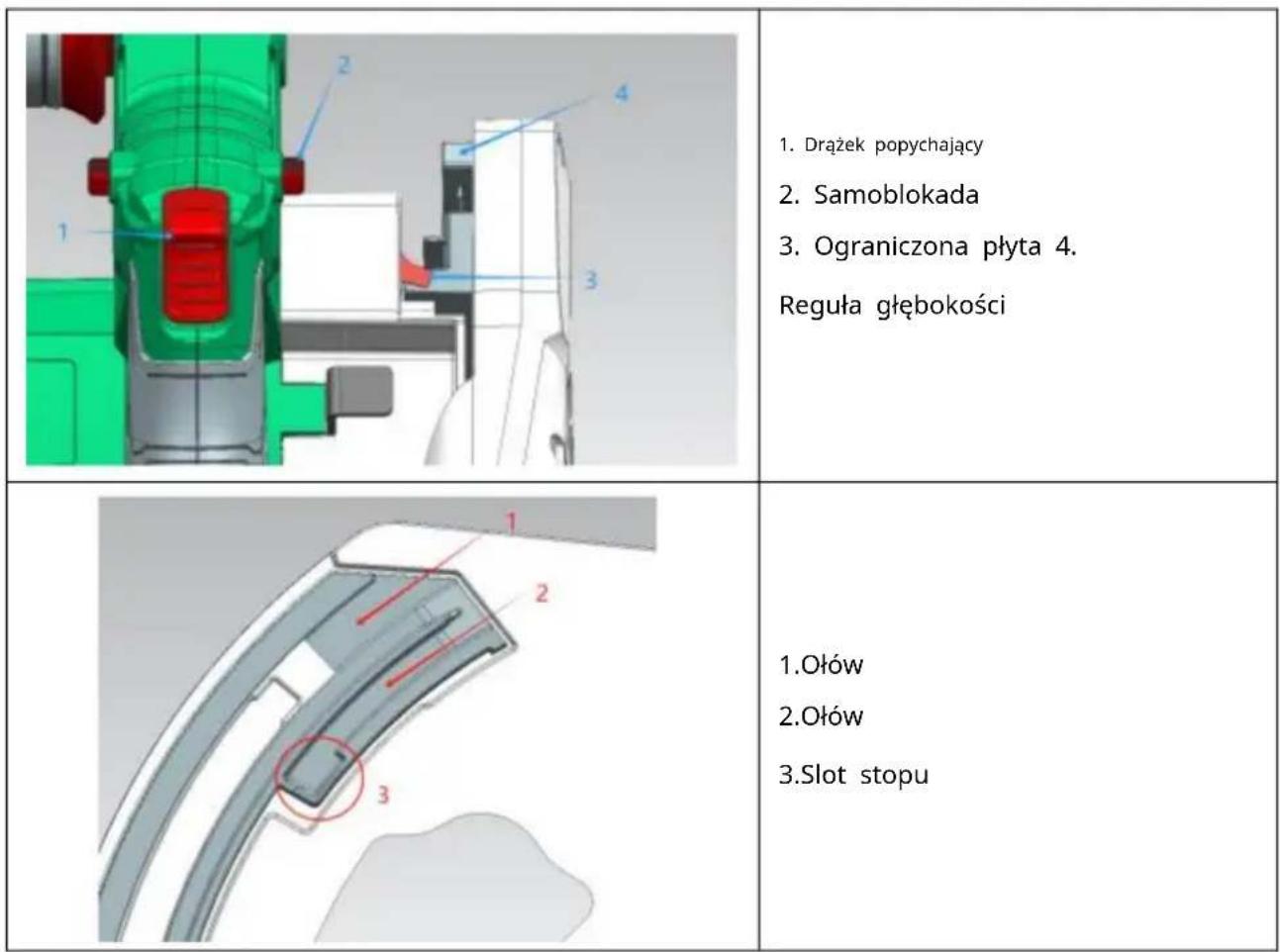

1. Drażek popychający

2. Samoblokada

3. Ograniczona płyta 4.

Reguła głębokości

1. Ołów

2.Ołów

3.Slot stopu

Krok 1: Aby ułatwić wyjmowanie brzeszczotu, liniał głębokości jest zaprojektowany z dwoma szczelinami prowadzącymi. Podczas wyjmowania brzeszczotu, przesuń zatrzask w prawo, jednocześnie przesuwając pręt w góre, przesuń płytkę ograniczającą w ścieżkę prowadzenia 2, zwolnij pręt popychający i naciśnij uchwyt w dół, a płytka ograniczająca zostanie osadzona w szczelinie ograniczającej.

Krok 2: Wciśnij całkowicie blokadę samoczynną, obróć ostrze piły, aż nie będzie można go obrócić, a następnie użyj klucza, aby poluzować śrubę noża prasy w kierunku przeciwnym do ruchu wskazówek zegara, a następnie wyjmij śrubę noża.

naciśnij nóż i zewnętrzną płytę dociskową, a następnie wyjmij ostrze piły od dołu.

Jeśli maszyna nie znajduje się w trybie Kroku 1, gdy chcesz zainstalować ostrze piły, powtórz Krok 1 i wykonaj czynności odwrotne do kroku 2. Zablokuj śrubę noża zgodnie z ruchem wskazówek zegara.

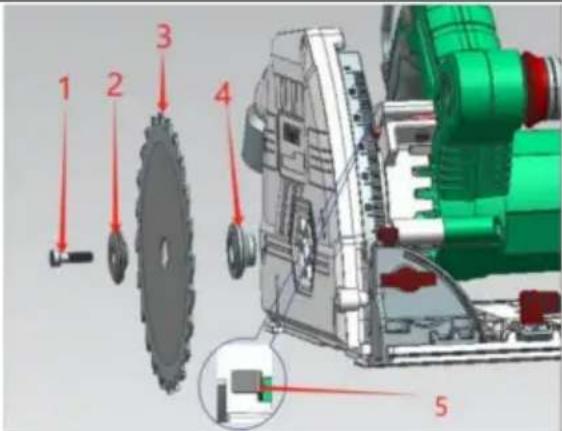

1 2 3 4 5

1. Śruba dociskowa 2.

Zewnętrzna płyta dociskowa 3.

Ostrze 4.

Kołnierz wewnętrzny

1. Blokada samoczynna

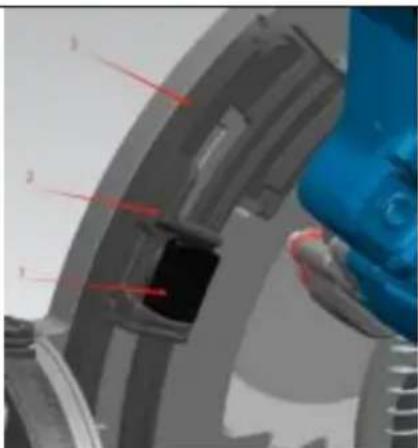

Dostosuj głębokość cięcia

1. Naciśnij przycisk

2. Płytka regulacji głębokości 3. Ogranicznik głębokości

Naciśnij przycisk na płytce regulacji głębokości i przesuń skalę A/B na płytce regulacji głębokości do wymaganej głębokości, zwolnij przycisk i odskocz. (Skala A/B odpowiada głębokości cięcia bez szyny prowadzącej/z szyną prowadzącą)

Aby cięcie było czystsze i bezpieczniejsze, należy wyregulować ostrze tnące.

głębokość do położenia nie więcej niż jednego zęba poniżej przedmiotu obrabianego. Używając odpowiednia głębokość cięcia może zmniejszyć ryzyko obrażeń ciała przez odbijanie się ostrza piły.

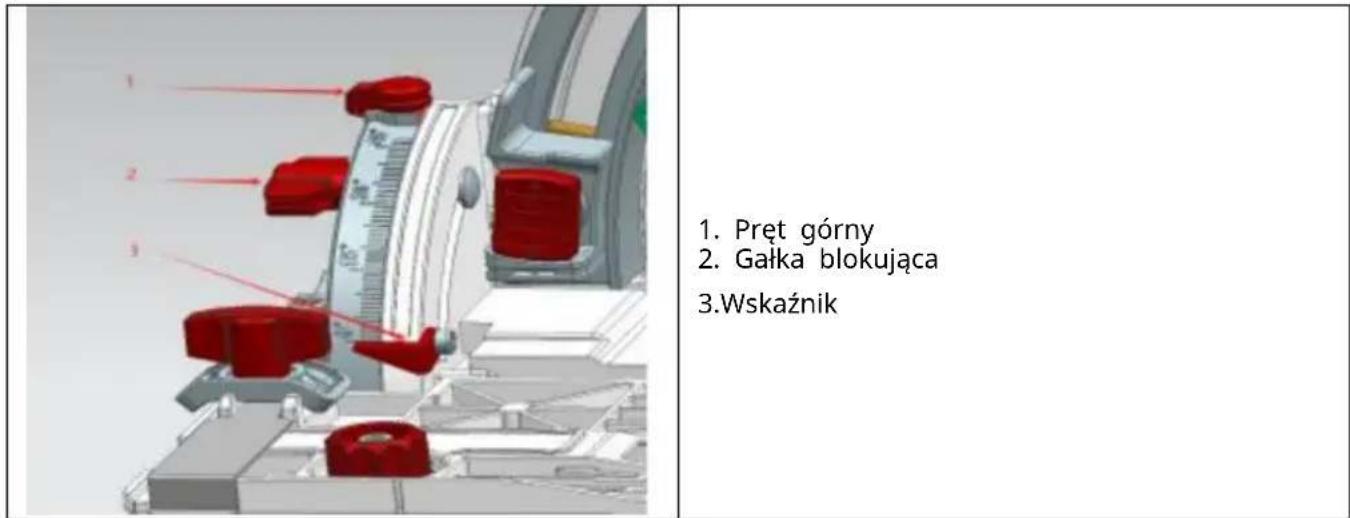

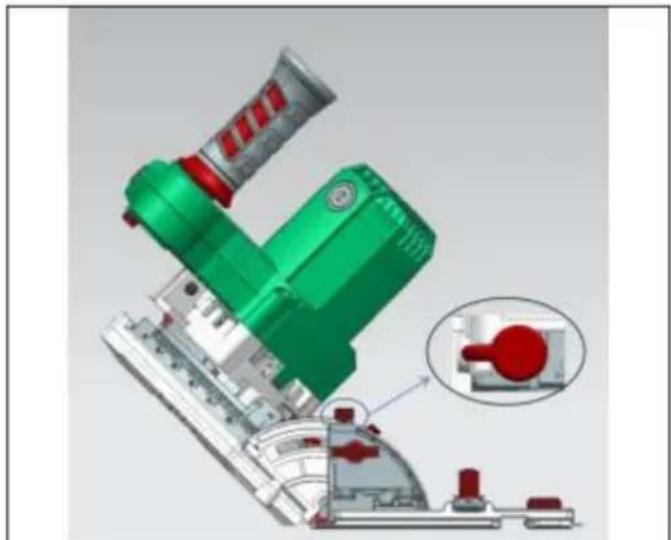

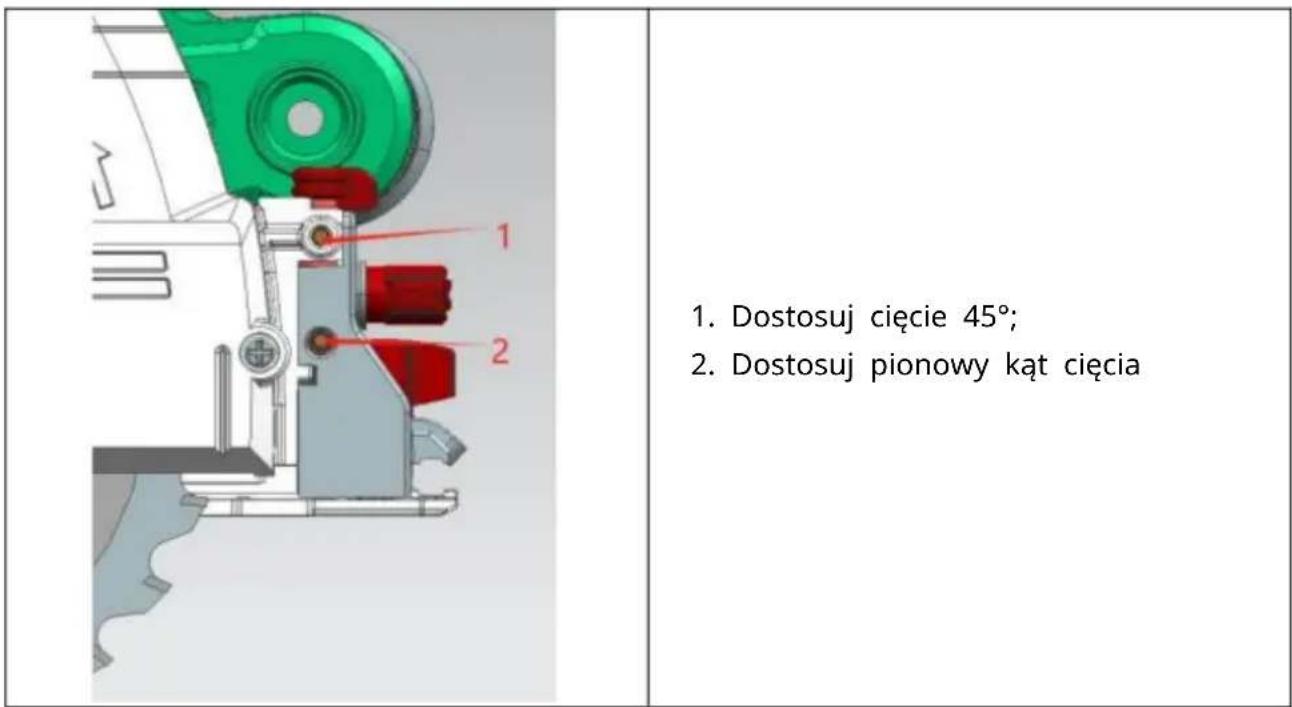

Ciecie skośne

1. Pręt górny 2. Gałka blokująca 3.Wskaźnik

-1°-47°Pochylenie

0°-45°: Poluzuj przednie i tylne pokrętła blokujące, przechyl maszynę, obserwuj wskaźnik wskazujący skalę, ustaw go pod żądanym kątem i dokręć pokrętła blokujące po obu stronach, tak aby były zamocowane.

-1°/47°: Aby uzyskać kąt cięcia skośnego -1°/47°, należy obrócić górny pręt, aby go na poniższym rysunku przechyl maszynę, gdy wskaźnik wskazuje kąt -1°/47°, dokręć pokrętła blokujące po obu stronach, aby je zamocować.

Uwaga: Ustaw ostrze piły pod odpowiednim kątem, aby ustawić dźwignię wyrzutnika.

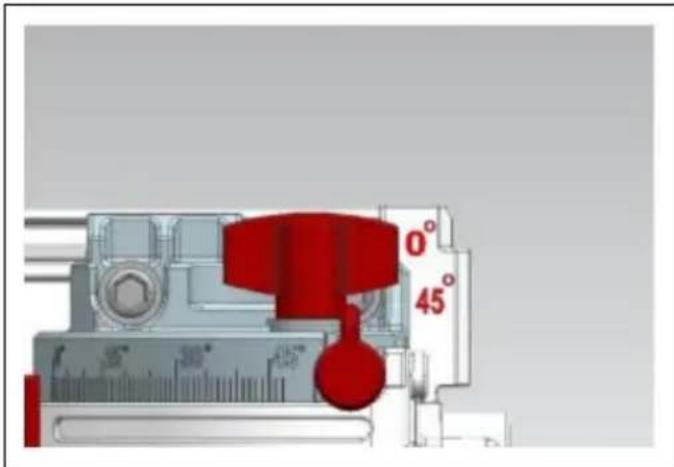

Wyrównanie w

0° 45°

W przypadku cięcia pod kątem 0° wyrównaj linię cięcia z linią skali 0° na płycie podstawy, a w przypadku cięcia pod kątem 45° wyrównaj linię cięcia z linią skali 45° na podstawie.

płytkę, gdy wykonane zostanie cięcie pod kątem 45°.

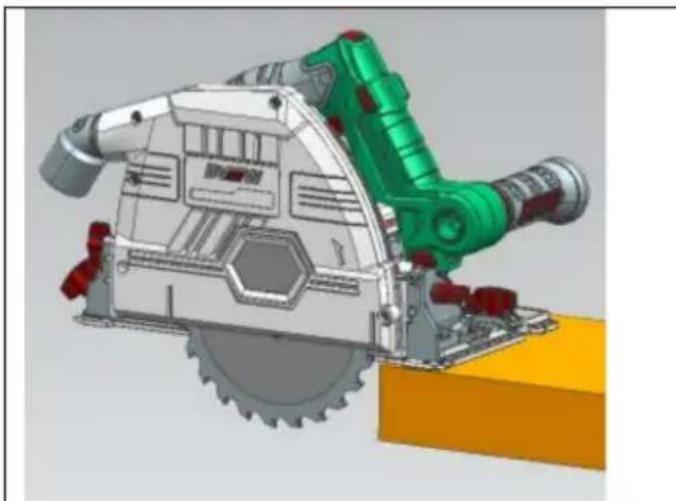

cieście (cięcie konwencjonalne)

Uwaga:

Pamiętaj, aby delikatnie przesuwać narzędzie do przodu w linii prostej. Nakładanie nadmierne naciskanie na narzędzie lub skręcanie narzędzia może spowodować uszkodzenie silnika przegrzać i spowodować odbicie narzędzia, co może skutkować poważnymi konsekwencjami obrażenia.

Nigdy nie umieszczaj żadnej części ciała pod podstawą narzędzia podczas cięcia, zwłaszcza na początku cięcia. W przeciwnym razie może dojść do poważnych obrażeń. Ostrze piły jest widoczne pod podstawą narzędzia.

Trzymaj narzędzia. To narzędzie jest wyposażone zarówno w uchwyt pomocniczy i uchwyt. Używanie obu uchwytów jednocześnie jest najlepszym sposobem na chwyt narzędzie. Jeśli obie ręce są na pile tarczowej, ostrze ich nie przetnie.

Przód podstawy jest umieszczony na obrabianym przedmiocie do cięcia bez żadnego kontaktu z ostrzem piły. Następnie uruchom narzędzie zgodnie z działaniem przełącznika i poczekaj, aż ostrze piły osiągnie pełną prędkość. Teraz delikatnie naciśnij głowicę piły tarczowej do ustawionej głębokości cięcia, a następnie po prostu przesuń narzędzie do przodu po powierzchni obrabianego przedmiotu, aby zachować jej gładkość i płaskość, aż do zakończenia operacji cięcia.

Aby cięcie było czystsze, upewnij się, że narzędzie tnie w linii prostej i ze stałą prędkością do przodu. Jeśli rzeczywista linia cięcia różni się od planowanej linii cięcia, nie próbuj obracać ani popychać narzędzia z powrotem do pierwotnie zaplanowanej linii cięcia. Może to spowodować zacięcie się ostrza piły i odskok narzędzia lub poważne obrażenia.

Zwolnij przełącznik, poczekaj, aż ostrze piły się zatrzyma, a następnie odciągnij narzędzie. Wyrównaj narzędzie z nową linią cięcia i zacznij ciąć ponownie. Podczas określania pozycji cięcia staraj się unikać narażania operatora na zanieczyszczenia i trociny rozpylane przez piłę łańcuchową. Noś okulary ochronne, aby uniknąć obrażeń.

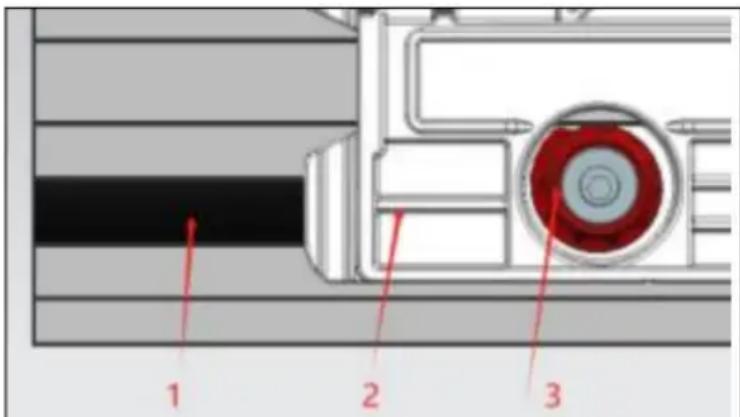

W przypadku korzystania z szyny prowadzącej (akcesoria opcjonalne)

1 2 3

1. Szyna

prowadząca 2. Płyta

dolna 3. Koło mimośrodowe

Umieść narzędzie na końcu szyny prowadzącej. Obróć dwa mimośrodowe koła na podstawie narzędzia, aby narzędzie mogło się płynnie przesuwać. Trzymaj narzędzia. Narzędzie jest wyposażone zarówno w uchwyt pomocniczy, jak i uchwyt. Używanie obu uchwytów jednocześnie to najlepszy sposób na chwycenie narzędzia. Otwórz narzędzie, dociśnij narzędzie do ustawionej głębokości cięcia (linia skali B na tablicy regulacji głębokości odpowiada głębokości cięcia, gdy jest szyna prowadząca), a następnie tnij.

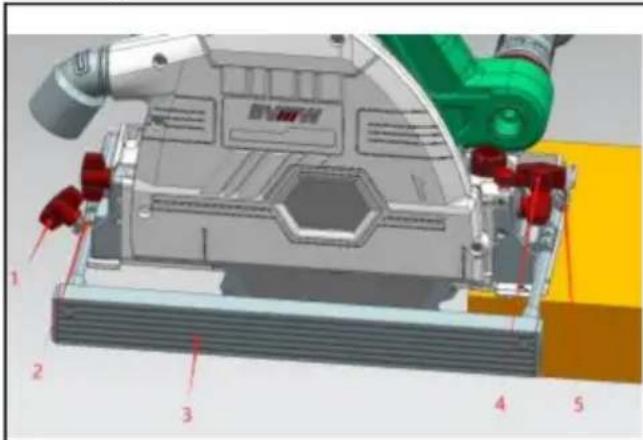

linijka prowadząca (opcjonalnie)

Kątowniki mogą być używane do cięcia skośnego pod różnymi kątami.

Prowadnica umożliwia wykonywanie dokładniejszych prostych cięć. Wystarczy włożyć linijkę prowadzącą do rowka zarezerwowanego na dolnej płycie i zablokować pokrętło linijki prasy. Linijkę prowadzącą można mocno docisnąć, naciskając przednią i tylną płytę linijki prasy, a także wyregulować wewnątrz i na zewnątrz zgodnie z wymaganą szerokością cięcia, dzięki czemu możliwe jest wielokrotne cięcie o tej samej szerokości.

1 4. Pokrętło linijki naciskowej;

1. Tylna płyta linijki naciskowej; 3. Linijka prowadząca;

2. Przednia płyta dociskowa

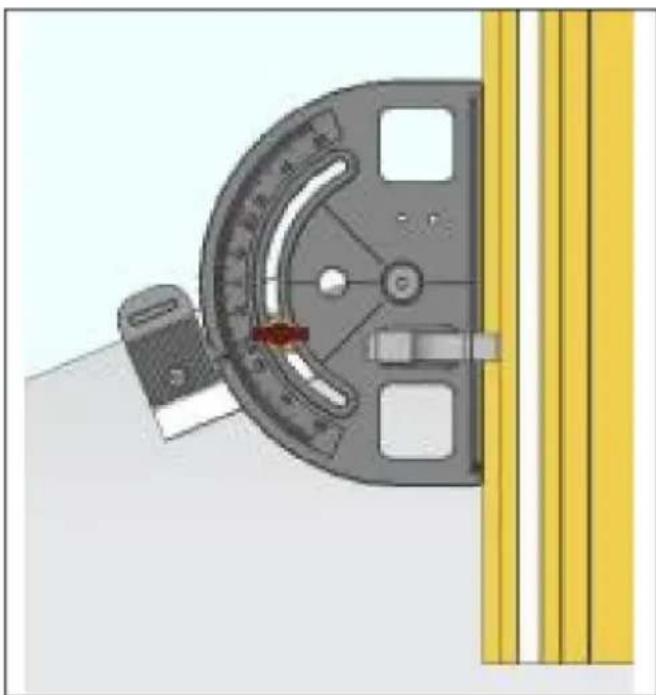

Kątomierz (akcesoria opcjonalne)

Kątowniki można stosować do cięcia skośnego pod różnymi kątami.

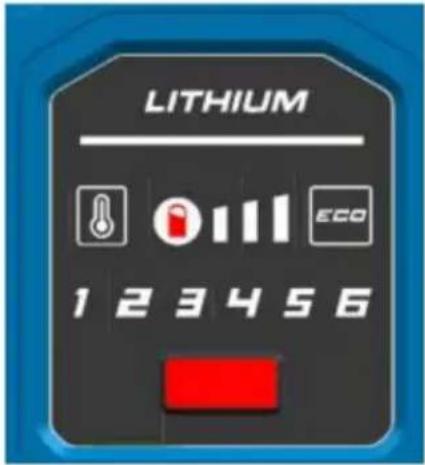

Wskazanie funkcjonalne

			Temperaturawskaźnik, normalnie zielony,alarm wysokiej temperatury jest czerwony
			Wyświetlacz ilości elektrycznej
			Każdy bieg
			Sprzęt energooszczędny

Utrzymanie

Uwaga: • Przed

przygotowaniem do przeglądu lub konserwacji należy upewnić się, że urządzenie jest wyłączone. wyłącz i odłącz narzędzie.

Wyczyść osłone ochronną, aby upewnić się, że usunięto nagromadzone zanieczyszczenia. trociny, które mogą utrudniać działanie systemu osłony ochronnej. A

zabrudzony system osłony ochronnej może ograniczyć jego działanie, co może skutkować poważnymi konsekwencjami

uraz. Najbardziej skutecznym sposobem na ukończenie czyszczenia jest użycie

sprężone powietrze. Jeśli wydmuchujesz trociny z osłony ochronnej, upewnij się,

należy nosić odpowiednie okulary ochronne i ochronę dróg oddechowych.

Nie należy używać benzyny, benzenu, rozcieńczalnika, alkoholu ani podobnych środków do czyszczenia. czyste narzędzia. W przeciwnym razie narzędzie może się odbarwić, zdeformować lub pęknięty.

Dostosuj dokładność cięcia pod kątem 45° i cięcia pionowego

Regulacja ta została wykonana przed opuszczeniem fabryki przez produkt.

Jeśli jednak narzędzie jest wyłączone, należy użyć klucza imbusowego do regulacji

śrubę i sprawdź 90° lub 45° ostrze piły za pomocą linijki trójstronnej i

Reguła kątowa.

1. Dostosuj cięcie 45°; 2. Dostosuj pionowy kąt cięcia

Akcesoria lub urządzenia te są przeznaczone do stosowania z elektronarzędziami wymienionymi w tej specyfikacji. W przypadku użycia innych akcesoriów lub urządzeń istnieje ryzyko obrażeń. Opcjonalne akcesoria lub urządzenia mogą być używane wyłącznie w celu określony cel. • Szyna prowadząca

• Linijka prowadząca
- Kątomierz

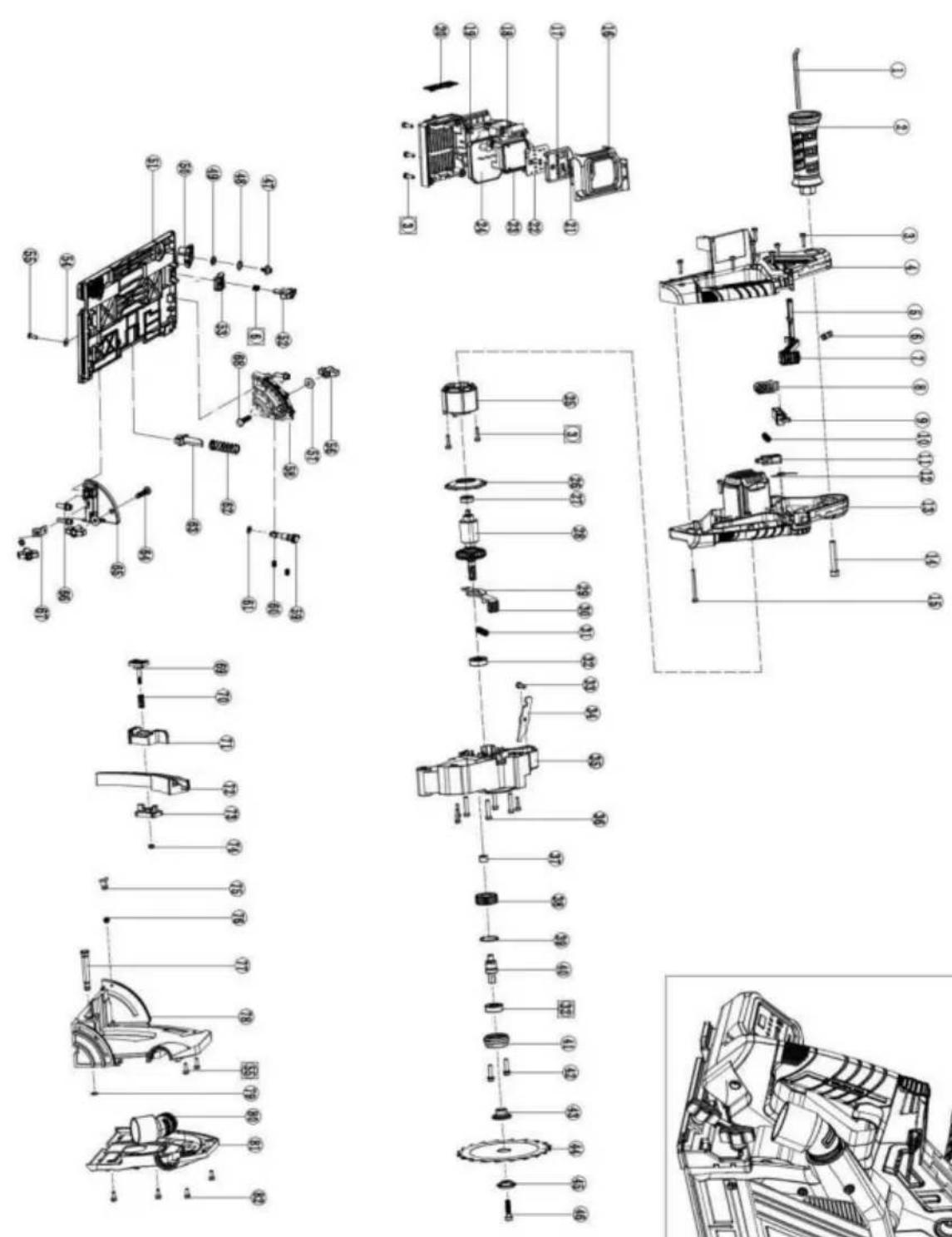

seryjny numer	Nazwa specyfikacja	seryjny numer	Specyfikacja nazwy	seryjny numer	Specyfikacja nazwy
1	wewnętrzny sześciokąt klucz do nakrętek	29	samoblokujący	57	uszczelka płaska
2	Uchwyt pomocniczy	30	Tuleja samoblokująca 58		Przednia noga
3	Głowica krzyżowa śruba samogwintująca	31	Sprężyna samoblokująca 59		kołek wybijający
4	Osłona uchwytu	32	Kula z głębokim rowkiem łożysko 6000	60	śruba mocująca
5	jarzmo	33	Łeb płaski krzyżakowy śruba M5*15	61	sprężyna powrotna
6	80165 popychacz wiosna	34	Płyta graniczna	62
7	drażek pozychający	35	skrzynia biegów	63	Rama sprężynowa
8	Przycisk przełącznika (zamknięty)	36	Głowica krzyżowa śruba samogwintująca	64	Mały półokrągły śruba o średnicy kwadratowej
9	Przełącznik pręta prowadzącego 37		Walek igłowy łożysko HK0808	65	Tylna noga
10	Sprężyna przełącznika	38	główne podwozie	66	śruba z łbem gniazdowym
11	przełącznik	39	Pierścień zabezpieczający do Otwór φ26	67	Tylna płyta linijki
12	sprężyna skrętna	40	wał wyjściowy	68	Mały półokrągły śruba o średnicy kwadratowej
13	Uchwyt podwozia	41	okładka przednia	69	Naciśnij przycisk
14	łeb gniazdowy śruba	42	Głowica krzyżowa śruba	70	Sprężyna przycisku
15	Głowica krzyżowa śruba samogwintująca	43	Ciśnienie wewnętrzne płyta	71	Płytka regulacji głębokości
16	Osłona wyświetlacza	44	140 brzeszczot piły	72	głębokościomierz
17	Rama wyświetlacza	45	Ciśnienie zewnętrzne płyta	73	Klamra linijki
18	Zobacz pinezkę	46	Śruba noża prasy 74		Nakrętka zabezpieczająca M4
19	Skrzynka sterownicza	47	gniazdo sześciokątne śruby imbusowe	75	igła
20	Tablica ze slowami	48	uszczelka płaska	76	Śruba z łbem walcowym o przekroju poprzecnym
21	Wyświetl film wklejanie	49	Uszczelka falista 77		sprześć
22	wskaźnik	50	ekscentryczny (koło)	78	Pierścień ustalający wału φ8
23	Rama pozycjonująca 51		listwa przypodiogowa	79	Pierścień ustalający wału φ8
24	kontroler	52	Gałka linijki	80	Rura wylotowa pyłu
25	stojan	53	Przednia płytka linijki	81	Pokrowiec na główkę
26	Pierścień wiatroszczelny	54	uszczelka płaska	82	Śruba z łbem walcowym o przekroju poprzecznym
27	Kula z głębokim rowkiem łożysko 607	55	Głowica krzyżowa śruba samogwintująca
28	rewolwer	56	Gałka blokująca

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
