8102E-8L - Trancheuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-carreaux manuel
Marque	Vevor
Modèle	8102E-8L (décliné en versions 32", 40", 48")
Longueur de coupe maximale	800 mm (32"), 1000 mm (40"), 1200 mm (48")
Épaisseur de coupe maximale	15 mm
Diamètre de la molette de coupe	22 mm
Alésage de la molette	6 mm
Épaisseur de la molette	6 mm
Alimentation (guide laser)	2 piles AAA (1,5 V)
Guide laser	Oui, réglable (4 vis de réglage)
Types de coupe	Droite et diagonale
Matériaux compatibles	Carreaux en céramique, émaillés, porcelaine, polis
Contenu de l'emballage	1 coupe-carreaux, 1 règle, 2 piles AAA, 1 disque de coupe de rechange
Sécurité	Porter des lunettes de protection et des gants
Entretien	Nettoyer après usage, ranger dans un endroit sec et sûr
Réparation et pièces détachées	Contactez [e-mail]

FOIRE AUX QUESTIONS - 8102E-8L Vevor

Comment utiliser le coupe-carreaux pour une coupe droite ?

Placez la molette de coupe sur le bord arrière du carreau. Poussez la poignée vers le bas et faites glisser la molette vers l'avant en exerçant une pression moyenne pour tracer une ligne. Ensuite, soulevez légèrement la poignée et appliquez une pression croissante sur le disjoncteur pour casser le carreau le long de la ligne. Important : le marquage doit être continu et effectué une seule fois.

Comment remplacer la molette de coupe ?

Utilisez un tournevis pour retirer la vis de la molette usée. Remplacez-la par une neuve (réf. : 22 x 6 x 6 mm) et revissez. Assurez-vous que la molette tourne librement.

Comment régler le laser ?

Le laser se règle à l'aide de quatre vis. Pour déplacer le faisceau vers la gauche, tournez la vis n°2 dans le sens horaire ou la vis n°1 dans le sens antihoraire. Pour le déplacer vers la droite, faites l'inverse. Pour ajuster la hauteur, tournez les vis n°3 et n°4 : horaire pour monter, antihoraire pour descendre.

Que faire si le carreau ne se casse pas correctement ?

Vérifiez que le trait de coupe est bien net et continu. Après le marquage, reculez le disjoncteur de 5 à 10 mm par rapport au bord avant du carreau avant d'appuyer. Conseil : n'appuyez pas au milieu ou à l'extrémité de la ligne.

Quels types de carreaux puis-je couper ?

Ce coupe-carreaux est conçu pour les carreaux en céramique, émaillés, en porcelaine et polis, à condition que leur surface soit plane. Ne pas utiliser sur des carreaux de verre ou de pierre naturelle.

Comment entretenir l'appareil ?

Nettoyez les résidus de carreaux après chaque utilisation avec un chiffon humide. Rangez l'appareil dans un endroit sec et à l'abri des enfants. Lubrifiez occasionnellement les rails de guidage avec de l'huile légère.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité antichoc et des gants pour vous protéger des bords tranchants. Travaillez sur une surface plane et bien éclairée. Éloignez les enfants de la zone de travail.

L'appareil fonctionne-t-il sans piles ?

Oui, le guide laser nécessite des piles AAA pour fonctionner, mais la coupe mécanique est totalement manuelle et ne dépend pas de l'alimentation électrique. Vous pouvez utiliser l'appareil sans piles.

Comment effectuer une coupe diagonale ?

Réglez la règle d'angle à l'inclinaison souhaitée. Placez le carreau contre la règle et effectuez le marquage comme pour une coupe droite, puis cassez le carreau. Astuce : utilisez le guide laser pour plus de précision.

Que faire si le laser ne s'allume pas ?

Vérifiez d'abord les piles : insérez deux piles AAA neuves en respectant la polarité. Si le laser ne s'allume toujours pas, contactez le service client à [e-mail] pour une assistance.

MODE D'EMPLOI 8102E-8L Vevor

Certificat d'assistance et de garantie électronique https://www.vevor.com/support

COUPE-TUILE

MODÈLE : 8102E-8L

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

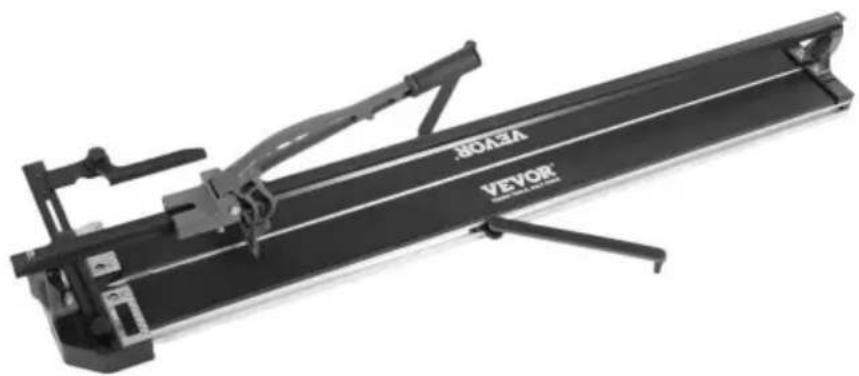

Coupe-carreaux

8102E-8L

8102E-8L

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CARACTÉRISTIQUES

Modèle	8102E-8L/32"	8102E-8L/40" 8102E-8L/48"
MaximumLongueur de coupe	800 mm	1000 mm	1200 mm
MaximumCoupeÉpaisseur	15 mm	15 mm	15 mm
Molette de coupeTaille	22* 6*6mm

INFORMATIONS DE SÉCURITÉ

Symbole	Description du symbole
	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel.
	Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, avertissement ou danger. Ignorer cet avertissement peut entraîner un accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, veuillez suivre les recommandations ci-dessous.
	Avertissement – Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

Avertissement

Lisez et comprenez toutes les instructions avant d'utiliser ce coupe-carreaux.

l'opérateur doit suivre des précautions de base pour réduire le risque de blessures corporelles et/ou dommages à l'équipement.

Veuillez vous familiariser avec les avertissements de danger figurant dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommages matériels, de blessures ou de décès si certains les instructions ne sont pas suivies.

ESPACE DE TRAVAIL

1. Travaillez dans un environnement de travail sûr. Gardez votre espace de travail propre, bien éclairé et libre des distractions.
2. Éloignez du chantier toute personne ne portant pas l'équipement de sécurité approprié. zone.
3. Rangez correctement les nouveaux outils dans un endroit sûr et sec pour éviter la rouille ou les dommages. Rangez le coupe-carreaux dans un endroit sûr et hors de portée des enfants.
4. Placez toujours la machine de découpe de carreaux sur une surface plane et ferme.

SÉCURITÉ PERSONNELLE

AVERTISSEMENT!

Portez un équipement de protection individuelle approuvé par les normes canadiennes Association (CSA) ou American National Standards Institute (ANSI).

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui offrent une protection frontale et latérale pour le yeux. L'équipement de protection des yeux doit être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 normes basées sur le type de travail effectué.
2. Portez des gants qui offrent une protection en fonction des matériaux de travail ou pour réduire les effets des vibrations des outils.
3. Attention! Les bords des carreaux coupés sont tranchants.

PRÉCAUTIONS PERSONNELLES

Contrôlez le coupe-carreaux, les mouvements personnels et l'environnement de travail pour éviter blessures corporelles ou dommages au coupe-carreaux.

1. N'utilisez pas de coupe-carreaux lorsque vous êtes fatigué ou sous l'influence de drogues ou d'alcool. ou des médicaments.
2. Évitez de porter des vêtements ou des bijoux qui peuvent s'emmêler dans le mouvement d'un outil. parties. Gardez les cheveux longs couverts ou attachés.

PRÉCAUTIONS DE SÉCURITÉ SPÉCIFIQUES

1. La machine à découper les carreaux est équipée d'une lame circulaire remplaçable. Gardez le carreau
   Gardez le cutter et la lame hors de portée des enfants.
2. Utilisez le coupe-carreaux adapté à la tâche. Ce coupe-carreaux a été conçu pour un usage spécifique
   Fonction. Ne pas modifier ou altérer ce coupe-carreaux ni l'utiliser à des fins non prévues.
3. Après utilisation, la machine doit être stockée dans un endroit sûr et sec.
4. Cette machine a été conçue pour couper et casser des carreaux en céramique, émaillés, en porcelaine et
   polis, dont la surface doit être plane. Ne doit pas être utilisée pour
   toute autre fin.

AVERTISSEMENT!

NE LAISSEZ PAS le confort ou la familiarité avec le produit (acquis par une utilisation répétée) remplacer respect strict des règles de sécurité du coupe-carreaux. Si vous utilisez cet outil de manière dangereuse ou

Si vous ne le faites pas correctement, vous risquez de subir des blessures corporelles graves.

AVERTISSEMENT!

L'exposition directe de la peau à l'air ou aux fluides sous pression peut entraîner des lésions corporelles graves. blessure.

CONSERVEZ CES INSTRUCTIONS

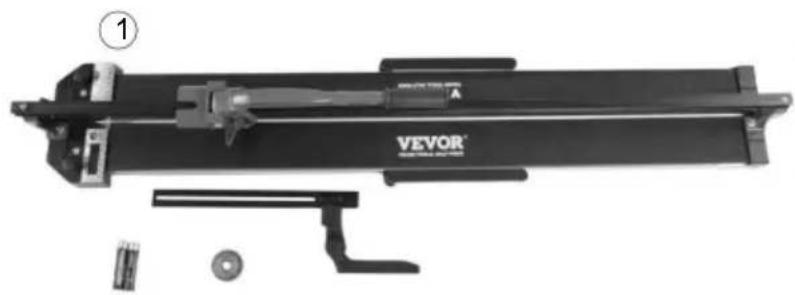

① coupeur * 1 pièce
② règles * 1 pièce
③ piles AAA * 2 pièces
④ disques de coupe de rechange Φ22xΦ6x6mm *1PCS

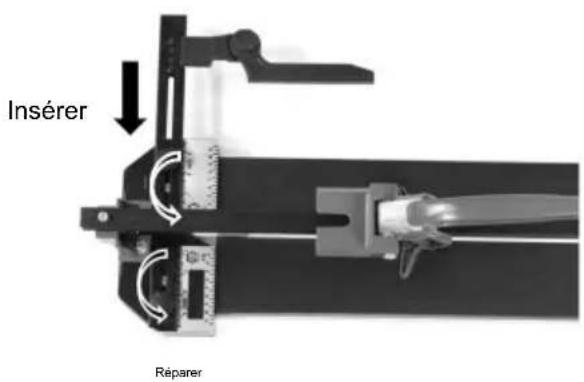

Insérer Réparer

Opération

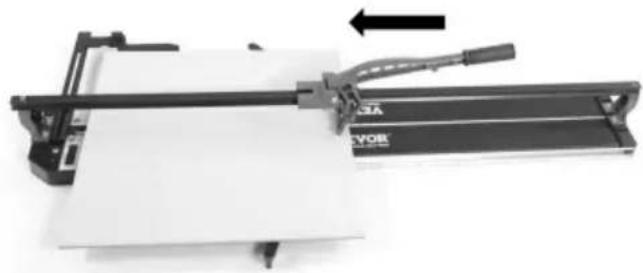

Coupe droite

□1

Placez la molette de coupe sur le bord arrière de la tuile.

Assurez-vous que le disjoncteur est orienté vers le haut jusqu'à l'aimant de la barre coulissante.

Faites glisser la roue vers l'avant en poussant la poignée vers le bas avec une pression moyenne.

Rayer la surface émaillée du carrelage lorsque la poignée est poussée vers l'avant.

Il est important de faire un mouvement continu, en marquant la surface une seule fois par temps.

□2

Après avoir marqué et sans déplacer la position de la tuile, le disjoncteur est légèrement en avant bord de la tuile et butée avant.

Soulevez légèrement la poignée et relâchez le disjoncteur de manière à ce que celui-ci soit à plat sur le tuile.

Appliquez une pression croissante sur la poignée jusqu'à ce que la tuile se brise le long de la ligne de score.

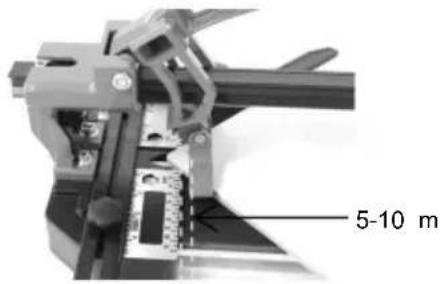

5-10 mm

Conseils : Après avoir marqué, il est préférable de tirer la poignée vers l'arrière pour laisser le brise-carreaux reculer légèrement de 5 à 10 mm, c'est la meilleure position pour casser la tuile.

Conseils : Ne pas appuyer au milieu ni à la fin.

Coupe en diagonale

□1

Placez le carreau sur la machine contre la règle d'angle réglée.

Placez la molette de coupe sur le bord arrière de la tuile.

Faites glisser la roue vers l'avant en poussant la poignée vers le bas avec une pression moyenne.

Rayer la surface émaillée du carrelage lorsque la poignée est poussée vers l'avant.

Il est important de faire un mouvement continu, en marquant la surface une seule fois par temps.

Après avoir marqué et sans déplacer la position de la tuile, le disjoncteur est légèrement en avant bord de la tuile et butée avant.

Soulevez légèrement la poignée et relâchez le disjoncteur de manière à ce que celui-ci soit à plat sur le tuile.

Appliquez une pression croissante sur la poignée jusqu'à ce que la tuile se brise le long de la ligne de score.

5-10 m

Conseils : Après avoir marqué, il est préférable de tirer la poignée vers l'arrière pour laisser le disjoncteur légèrement reculer de 5 à 10 mm, c'est la meilleure position pour casser la tuile.

Utilisez un tournevis pour remplacer la lame

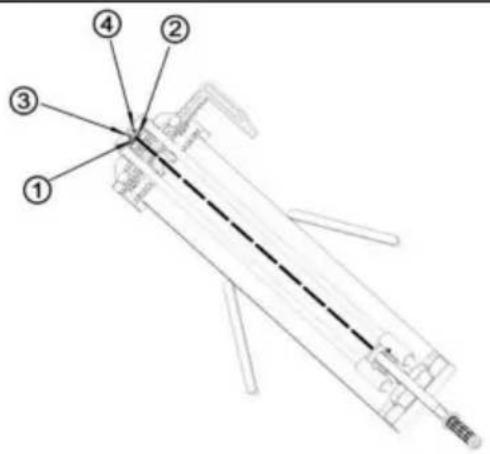

Mode d'emploi de l'appareil laser

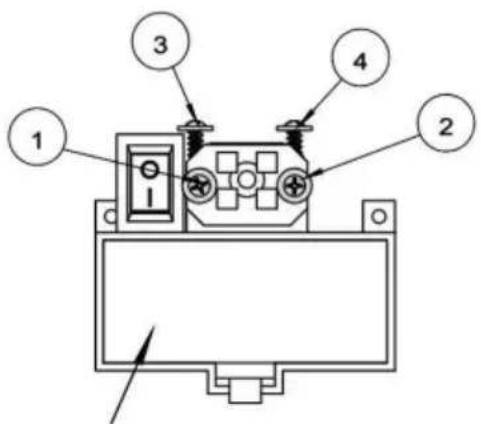

1, Il y a quatre vis pour le appareil laser.

1. Si le laser est orienté vers la gauche, réglez la vis n° 2 dans le sens des aiguilles d'une montre la vis n°1 dans le sens inverse des aiguilles d'une montre.

2. Si le laser est orienté vers la droite, réglez la vis ou n° 1 dans le sens des aiguilles d'une montre ou la vis n° 2 dans le sens inverse des aiguilles d'une montre

4, Lorsque l'irradiation laser est trop loin/haut, ajustez les numéros 3 et 4 vis dans le sens des aiguilles d'une montre.

5, Lorsque l'irradiation laser est trop fermer/bas, ajuster les n° 3 et 4 vis dans le sens inverse des aiguilles d'une montre.
