Produkttyp	Manuelle Fliesenschneidmaschine
Marke	Vevor
Modell	8102E-8L (erhältlich in Versionen 32", 40", 48")
Maximale Schnittlänge	800 mm (32"), 1000 mm (40"), 1200 mm (48")
Maximale Schnittstärke	15 mm
Durchmesser des Schneidrads	22 mm
Bohrung des Schneidrads	6 mm
Dicke des Schneidrads	6 mm
Stromversorgung (Laserführung)	2 AAA-Batterien (1,5 V)
Laserführung	Ja, einstellbar (4 Einstellschrauben)
Schnittarten	Gerade und diagonal
Kompatible Materialien	Keramik-, glasierte, Porzellan-, polierte Fliesen
Packungsinhalt	1 Fliesenschneider, 1 Lineal, 2 AAA-Batterien, 1 Ersatz-Schneidscheibe
Sicherheit	Schutzbrille und Handschuhe tragen
Pflege	Nach Gebrauch reinigen, an einem trockenen und sicheren Ort aufbewahren
Reparatur und Ersatzteile	Kontaktieren Sie [e-mail]

Häufig gestellte Fragen - 8102E-8L Vevor

Wie benutze ich den Fliesenschneider für einen geraden Schnitt?

Setzen Sie das Schneidrad auf die hintere Kante der Fliese. Drücken Sie den Griff nach unten und schieben Sie das Rad mit mittlerem Druck nach vorne, um eine Linie zu ziehen. Heben Sie dann den Griff leicht an und üben Sie zunehmenden Druck auf den Brecher aus, um die Fliese entlang der Linie zu brechen. Wichtig: Die Markierung muss durchgehend und einmalig ausgeführt werden.

Wie ersetze ich das Schneidrad?

Verwenden Sie einen Schraubendreher, um die Schraube des abgenutzten Schneidrads zu entfernen. Ersetzen Sie es durch ein neues (Ref.: 22 x 6 x 6 mm) und schrauben Sie es wieder fest. Stellen Sie sicher, dass sich das Rad frei dreht.

Wie stelle ich den Laser ein?

Der Laser wird mit vier Schrauben eingestellt. Um den Strahl nach links zu verschieben, drehen Sie Schraube Nr. 2 im Uhrzeigersinn oder Schraube Nr. 1 gegen den Uhrzeigersinn. Um ihn nach rechts zu verschieben, machen Sie das Gegenteil. Um die Höhe einzustellen, drehen Sie die Schrauben Nr. 3 und Nr. 4: im Uhrzeigersinn zum Anheben, gegen den Uhrzeigersinn zum Absenken.

Was tun, wenn die Fliese nicht richtig bricht?

Überprüfen Sie, ob die Schnittlinie sauber und durchgehend ist. Bewegen Sie nach dem Markieren den Brecher 5 bis 10 mm von der Vorderkante der Fliese zurück, bevor Sie drücken. Tipp: Drücken Sie nicht in der Mitte oder am Ende der Linie.

Welche Fliesenarten kann ich schneiden?

Dieser Fliesenschneider ist für Keramik-, glasierte, Porzellan- und polierte Fliesen geeignet, sofern ihre Oberfläche eben ist. Nicht verwenden auf Glas- oder Natursteinfliesen.

Wie pflege ich das Gerät?

Reinigen Sie nach jedem Gebrauch Fliesenreste mit einem feuchten Tuch. Lagern Sie das Gerät an einem trockenen Ort, außerhalb der Reichweite von Kindern. Schmieren Sie die Führungsschienen gelegentlich mit leichtem Öl.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie stets eine Schutzbrille gegen Stöße und Handschuhe, um sich vor scharfen Kanten zu schützen. Arbeiten Sie auf einer ebenen und gut beleuchteten Fläche. Halten Sie Kinder vom Arbeitsbereich fern.

Funktioniert das Gerät ohne Batterien?

Ja, die Laserführung benötigt AAA-Batterien, aber der mechanische Schnitt ist vollständig manuell und nicht auf Strom angewiesen. Sie können das Gerät ohne Batterien verwenden.

Wie führe ich einen Diagonalschnitt durch?

Stellen Sie das Winkellineal auf die gewünschte Neigung ein. Platzieren Sie die Fliese am Lineal und führen Sie die Markierung wie bei einem geraden Schnitt durch, dann brechen Sie die Fliese. Tipp: Verwenden Sie die Laserführung für mehr Präzision.

Was tun, wenn der Laser nicht leuchtet?

Überprüfen Sie zuerst die Batterien: Legen Sie zwei neue AAA-Batterien unter Beachtung der Polarität ein. Wenn der Laser immer noch nicht leuchtet, wenden Sie sich an den Kundendienst unter [e-mail] für Unterstützung.

BEDIENUNGSANLEITUNG 8102E-8L Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Support und E-Garantie-Zertifikat https://www.vevor.com/support

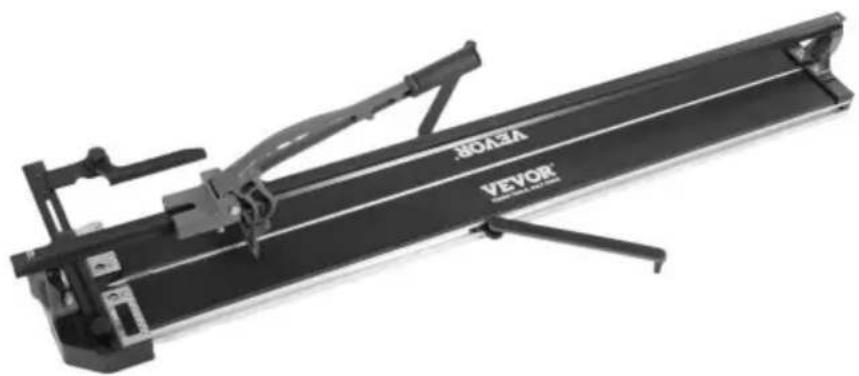

FLIESENSCHNEIDER

MODELL:8102E-8L

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

Fliesenschneider

8102E-8L

8102E-8L

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Spezifikationen

Modell	8102E-8L/32"	8102E-8L/40"	8102E-8L/48"
MaximalSchnittlänge	800 mm	1000 mm	1200 mm
MaximalSchneidenDicke	15 mm	15 mm	15 mm
SchneidradGröße	22*6*6mm

SICHERHEITSHINWEISE

Symbol	Symbol Beschreibung
	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu ein Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte die nachstehende Empfehlung.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

Warnung

Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie den Fliesenschneider verwenden.

Der Bediener muss grundlegende Vorsichtsmaßnahmen treffen, um das Risiko von Verletzungen und/oder zu Sachschäden führen.

Bitte machen Sie sich mit den Gefahrenhinweisen in dieser Anleitung vertraut. Ein Hinweis ist ein Warnhinweis, dass die Möglichkeit eines Sachschadens, einer Verletzung oder des Todes besteht, wenn bestimmte Anweisungen werden nicht befolgt.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen.
2. Halten Sie Personen, die nicht die entsprechende Schutzausrüstung tragen, von der Arbeit fern. Bereich.
3. Bewahren Sie neue Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort auf, um Rost oder Beschädigungen zu vermeiden. Fliesenschneider wegschließen und außerhalb der Reichweite von Kindern aufbewahren.
4. Stellen Sie die Fliesenschneidemaschine immer auf einen ebenen und festen Untergrund.

PERSÖNLICHE SICHERHEIT

WARNUNG!

Tragen Sie persönliche Schutzausrüstung, die den kanadischen Normen entspricht. Association (CSA) oder American National Standards Institute (ANSI).

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine Schutzbrille, die den Aufprall von vorne und von der Seite schützt.
   Augen. Augenschutzausrüstung sollte CSA Z94.3-07 oder ANSI Z87.1 entsprechen.
   Standards basierend auf der Art der ausgeführten Arbeit.
2. Tragen Sie Handschuhe, die Schutz bieten, je nach Arbeitsmaterial oder zur Reduzierung die Auswirkungen von Werkzeugvibrationen.
3. Achtung! Die Kanten geschnittener Fliesen sind scharf.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie den Fliesenschneider, Ihre persönlichen Bewegungen und die Arbeitsumgebung, um dies zu vermeiden Dies kann zu Verletzungen oder Schäden am Fliesenschneider führen.

1. Bedienen Sie keinen Fliesenschneider, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder oder Medikamente.
2. Tragen Sie keine Kleidung oder Schmuck, die sich in den beweglichen Teilen des Werkzeugs verfangen können. Teile. Lange Haare bedecken oder zusammenbinden.

SPEZIELLE SICHERHEITSVORKEHRUNGEN

1. Die Fliesenschneidemaschine ist mit einem auswechselbaren Kreismesser ausgestattet. Halten Sie die Fliese Halten Sie Cutter und Klinge von Kindern fern.
2. Verwenden Sie den richtigen Fliesenschneider für die Arbeit. Dieser Fliesenschneider wurde für eine bestimmte Funktion. Modifizieren oder verändern Sie diesen Fliesenschneider nicht und verwenden Sie ihn nicht für einen nicht vorgesehenen Zweck.
3. Nach Gebrauch muss die Maschine an einem sicheren und trockenen Ort gelagert werden.
4. Diese Maschine wurde zum Schneiden und Brechen von Keramik-, Glasur-, Porzellan- und polierten Fliesen entwickelt, deren Oberfläche flach sein muss. Darf nicht verwendet werden für für jeden anderen Zweck.

WARNUNG!

Lassen Sie nicht zu, dass Komfort oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) strikte Einhaltung der Sicherheitsregeln für Fliesenschneider. Wenn Sie dieses Werkzeug unsicher verwenden oder Wenn Sie dies falsch tun, können Sie schwere Verletzungen erleiden.

WARNUNG!

Direkter Kontakt mit Druckluft oder Flüssigkeiten auf der Haut kann zu schweren körperlichen Verletzungen führen.

Verletzung.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

① Ausstecher * 1 STK
② Lineal * 1 STÜCK
③ AAA-Batterien * 2 Stück
④ Ersatzschneidräder ÿ22xÿ6x6mm * 1 STK

Betrieb

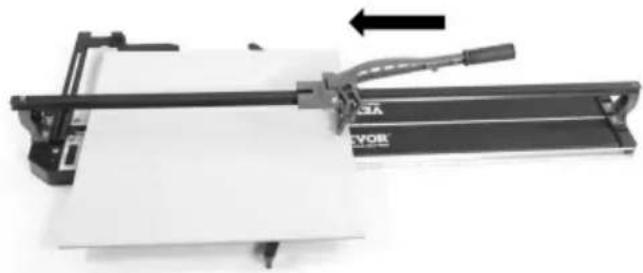

Gerades Schneiden

ÿ1

Setzen Sie das Schneidrad an der hinteren Kante der Fliese an.

Stellen Sie sicher, dass sich der Unterbrecher nach oben zum Magneten auf der Gleitstange befindet.

Schieben Sie das Rad nach vorne, indem Sie den Griff mit mittlerem Druck nach unten drücken.

Beim Vorwärtsdrücken des Griffs wird die Glasur auf der Fliesenoberfläche eingeritzt.

Es ist wichtig, eine kontinuierliche Bewegung auszuführen und die Oberfläche nur einmal pro Zeit.

ÿ2

Nach dem Einritzen und ohne die Fliesenposition zu verschieben, liegt der Brecher leicht vorne Fliesenkante und Frontanschlag.

Den Griff etwas anheben und den Brecher loslassen, so dass der Brecher flach auf dem Fliese.

Üben Sie zunehmenden Druck auf den Griff aus, bis die Fliese entlang der Ritzlinie bricht.

Tipps: Nach dem Ritzen ist es besser, den Griff zurückzuziehen, damit der Brecher 5–10 mm leicht zurückgehen kann. Dies ist die beste Position zum Brechen der Fliese.

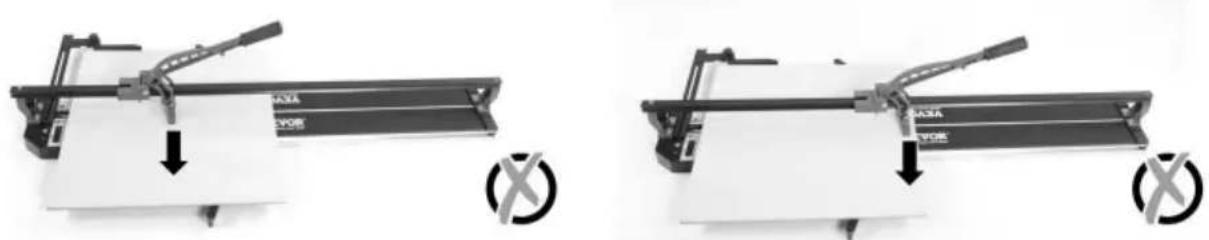

Tipps: Nicht in der Mitte oder am Ende drücken.

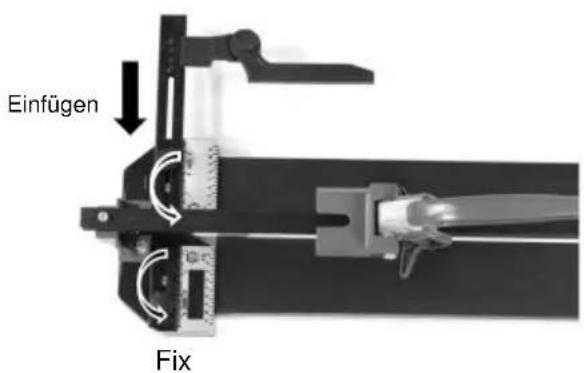

Diagonalschnitt

ÿ1

Legen Sie die Fliese gegen das eingestellte Winkellineal auf die Maschine.

Setzen Sie das Schneidrad an der hinteren Kante der Fliese an.

Schieben Sie das Rad nach vorne, indem Sie den Griff mit mittlerem Druck nach unten drücken.

Beim Vorwärtsdrücken des Griffs wird die Glasur auf der Fliesenoberfläche eingeritzt.

Es ist wichtig, eine kontinuierliche Bewegung auszuführen und die Oberfläche nur einmal pro Zeit.

Nach dem Einritzen und ohne die Fliesenposition zu verschieben, liegt der Brecher leicht vorne Fliesenkante und Frontanschlag.

Den Griff etwas anheben und den Brecher loslassen, so dass der Brecher flach auf dem Fliese.

Üben Sie zunehmenden Druck auf den Griff aus, bis die Fliese entlang der Ritzlinie bricht.

Tipps: Nach dem Einstechen ist es besser, den Griff zurückzuziehen, um den Brecher leicht Gehen Sie 5–10 mm zurück. Das ist die beste Position, um die Fliese zu brechen.

Verwenden Sie einen Schraubendreher, um die Klinge auszutauschen

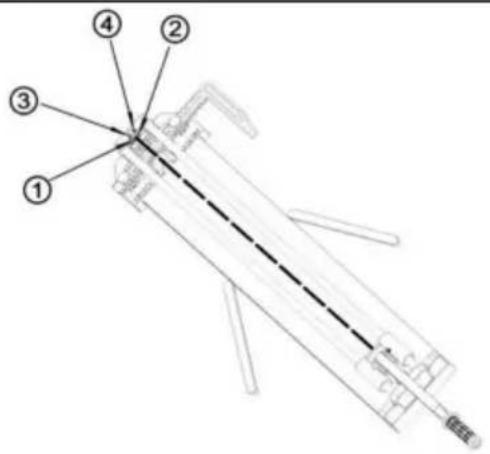

Lasergerät-Anweisung

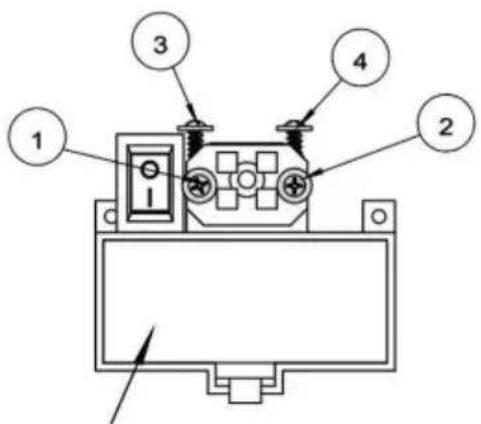

1, Es gibt vier Schrauben für die Lasergerät.

1. Wenn der Laser nach links geneigt ist, drehen Sie die Schraube № 2 im Uhrzeigersinn

1. Wenn der Laser nach rechts verzerrt ist, drehen Sie die Schraube № 1 im Uhrzeigersinn oder die Schraube № 2 gegen den Uhrzeigersinn.die Schraub

4, Wenn die Laserbestrahlung zu weit/hoch, stellen Sie die № 3 und 4 Schrauben im Uhrzeigersinn.

1. Wenn die Laserbestrahlung zu schließen/niedrig, stellen Sie die № 3 und 4 Schrauben gegen den Uhrzeigersinn.
