Produkttyp	Manuell kakelskärare
Märke	Vevor
Modell	8102E-8L (i versioner 32", 40", 48")
Max skärlängd	800 mm (32"), 1000 mm (40"), 1200 mm (48")
Max skärtjocklek	15 mm
Diameter på skärhjul	22 mm
Skärhjulets hål	6 mm
Skärhjulets tjocklek	6 mm
Strömförsörjning (laserguide)	2 AAA-batterier (1,5 V)
Laserguide	Ja, justerbar (4 justeringsskruvar)
Skärtyper	Raka och diagonala
Kompatibla material	Keramiska plattor, emaljerade, porslin, polerade

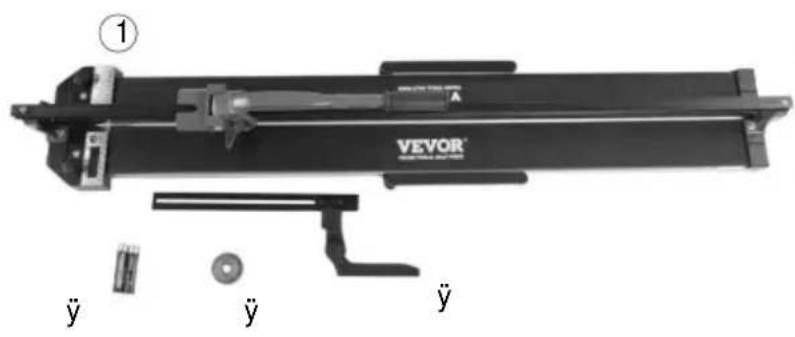

Förpackningens innehåll	1 kakelskärare, 1 linjal, 2 AAA-batterier, 1 extra skärskiva
Säkerhet	Använd skyddsglasögon och handskar
Underhåll	Rengör efter användning, förvara på en torr och säker plats
Reparation och reservdelar	Kontakta [e-mail]

Vanliga frågor - 8102E-8L Vevor

Hur använder man kakelskäraren för ett rakt snitt?

Placera skärhjulet på plattans bakkant. Tryck ned handtaget och för skärhjulet framåt med måttligt tryck för att rita en linje. Lyft sedan handtaget lätt och applicera ökande tryck på brytaren för att knäcka plattan längs linjen. Viktigt: Märkningen måste vara kontinuerlig och göras en gång.

Hur byter man ut skärhjulet?

Använd en skruvmejsel för att ta bort skruven på det slitna skärhjulet. Byt ut det mot ett nytt (ref: 22 x 6 x 6 mm) och skruva tillbaka. Se till att hjulet roterar fritt.

Hur justerar man lasern?

Lasern justeras med fyra skruvar. För att flytta strålen åt vänster, vrid skruv nr 2 medurs eller skruv nr 1 moturs. För att flytta den åt höger, gör tvärtom. För att justera höjden, vrid skruvarna nr 3 och nr 4: medurs för att höja, moturs för att sänka.

Vad gör man om plattan inte knäcks korrekt?

Kontrollera att skärlinjen är ren och kontinuerlig. Efter markering, flytta brytaren 5–10 mm från plattans framkant innan du trycker. Tips: Tryck inte i mitten eller i änden av linjen.

Vilka typer av plattor kan jag skära?

Denna kakelskärare är utformad för keramiska, emaljerade, porslins- och polerade plattor, förutsatt att deras yta är plan. Använd inte på glas- eller naturstensplattor.

Hur underhåller man apparaten?

Rengör plattrester efter varje användning med en fuktig trasa. Förvara apparaten på en torr plats oåtkomlig för barn. Smörj styrskenorna då och då med lätt olja.

Vilka säkerhetsåtgärder ska jag vidta?

Bär alltid skyddsglasögon och handskar för att skydda dig mot vassa kanter. Arbeta på en plan och väl upplyst yta. Håll barn borta från arbetsområdet.

Fungerar apparaten utan batterier?

Ja, laserguiden kräver AAA-batterier för att fungera, men den mekaniska skärningen är helt manuell och oberoende av ström. Du kan använda apparaten utan batterier.

Hur gör man ett diagonalt snitt?

Ställ in vinkellinjalen på önskad lutning. Placera plattan mot linjalen och gör markeringen som för ett rakt snitt, knäck sedan plattan. Tips: Använd laserguiden för ökad precision.

Vad gör man om lasern inte tänds?

Kontrollera först batterierna: sätt i två nya AAA-batterier med rätt polaritet. Om lasern fortfarande inte tänds, kontakta kundtjänst på [e-mail] för hjälp.

BRUKSANVISNING 8102E-8L Vevor

Support och e-garanticertifikat https://www.vevor.com/support

KAKELSLIPPARE

MODELL:8102E-8L

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

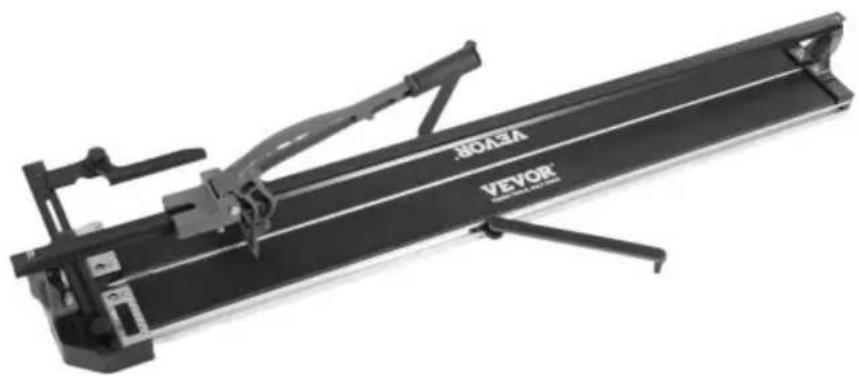

Kakelskärare

8102E-8L

8102E-8L

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SPECIFICATIONER

Modell	8102E-8L/32"	8102E-8L/40"	8102E-8L/48"
MaximalKlipplängd	800 mm	1000 mm	1200 mm
MaximalSkärandeTjocklek	15 mm	15 mm	15 mm
SkärhjulStorlek	ÿ22*ÿ6*6mm

SÄKERHETSINFORMATION

Symbol	Symbol Beskrivning
	Varning - För att minska risken för skada måste användaren läsa instruktione handbok noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda til en olycka. För att minska risken för skada, brand eller elstöt, följ rekommendationen nedan.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Varning- Var noga med att bära handskar när du använder denna produkt.

Varning

Läs och förstå alla instruktioner innan du använder denna kakelskärare. De

operatören måste följa grundläggande försiktighetsåtgärder för att minska risken för personskador och/eller skada på utrustningen.

Vänligen bekanta dig med faromeddelandena som finns i denna manual. Ett meddelande är en varning om att det finns risk för egendomsskada, personskada eller dödsfall om det är säkert instruktionerna följs inte.

ARBETSOMRÅDE

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst och fritt av distraktioner.
2. Håll någon som inte bär lämplig säkerhetsutrustning borta från arbetet område.
3. Förvara nya verktyg ordentligt på en säker och torr plats för att förhindra rost eller skador. Lås bort kakelskäraren och förvara utom räckhåll för barn.
4. Placera alltid kakelskärmaskinen på ett plant och stadigt underlag.

PERSONLIG SÄKERHET

WARNING!

Bär personlig skyddsutrustning som godkänts av Canadian Standards Association (CSA) eller American National Standards Institute (ANSI).

PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan
   ögon. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1 standarder baserade på den typ av arbete som utförs.

2. Använd handskar som ger skydd baserat på arbetsmaterialen eller för att minska effekterna av verktygsvibrationer.

3. Varning! Kanterna på skurna plattor är vassa.

PERSONLIGA FÖRSIKTIGHETSÅTGÄRDER

Kontrollera kakelskäraren, personlig rörelse och arbetsmiljön för att undvika personskada eller skada på kakelskäraren.

1. Använd inte någon kakelskärare när du är trött eller påverkad av droger, alkohol eller mediciner.
2. Undvik att bära kläder eller smycken som kan trassla in sig när ett verktyg rör sig delar. Håll långt här täckt eller bundet.

SÄRSKILDA SÄKERHETSÅTGÄRDER

1. Kakelskärmaskinen är försedd med utbytbart cirkulärt blad. Behåll brickan fräs och kniv borta från barn.
2. Använd rätt kakelskärare för jobbet. Denna kakelskärare är designad för en specifik fungera. Modifiera eller ändra inte denna kakelskärare eller använd den för ett oavsiktligt ändamål.
3. Efter användning måste maskinen förvaras på en säker och torr plats.
4. Den här maskinen har utformats för att skära och bryta keramik, glaserat, porslin och polerat kakel, och vilken yta måste vara plan. Skall inte användas till något annat syfte.

WARNING!

Låt INTE komfort eller förtrogenhet med produkten (erhållen genom upprepad användning) ersättas strikt efterlevnad av kakelskärarens säkerhetsregler. Om du använder det här verktyget på ett osäkert sätt eller felaktigt kan du drabbas av allvarliga personskador.

WARNING!

Direkt exponering av trycksatt luft eller vätskor för huden kan leda till allvarliga kroppsskador skada.

SPARA DESSA INSTRUKTIONER

Placera skärhjulet på bakkanten av plattan.

Se till att brytaren är uppåtriktad för att magneten på glidstången.

Skjut hjulet framåt genom att trycka ned handtaget med medeltryck.

Skärning av kakelytans glasyr när handtaget skjuts framåt.

Det är viktigt att göra en kontinuerlig rörelse och bara poängsätta ytan en gång per tid.

ÿ2

Efter poängsättning och utan att flytta brickpositionen är brytaren något i fronten kakelkant och främre anslag.

Lyft handtaget lite och släpp brytaren så att brytaren är platt på

bricka.

Applicera ökande tryck på handtaget tills brickan snäpper längs skårlinjen.

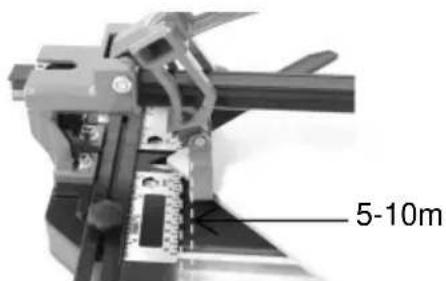

Tips: Efter poängsättning är det bättre att dra tillbaka handtaget för att låta brytaren gå något tillbaka 5-10 mm, det är den bästa positionen för att bryta brickan.

Tips: Tryck inte i mitten eller slutet.

Diagonal skärning

ÿ1

Lägg kakel på maskinen mot den justerade vinkellinjalen.

Placera skärhjulet på bakkanten av plattan.

Skjut hjulet framåt genom att trycka ned handtaget med medeltryck.

Skärning av kakelytans glasyr när handtaget skjuts framåt.

Det är viktigt att göra en kontinuerlig rörelse och bara poängsätta ytan en gång per tid.

Efter poängsättning och utan att flytta brickpositionen är brytaren något i fronten kakelkant och främre anslag.

Lyft handtaget lite och släpp brytaren så att brytaren är platt på

bricka.

Applicera ökande tryck på handtaget tills brickan snäpper längs skårlinjen.

Tips: Efter poängsättning är det bättre att dra tillbaka handtaget för att släppa brytaren något backtrack 5-10mm, det är den bästa positionen för att bryta plattan.

Använd en skruvmejsel för att byta ut bladet

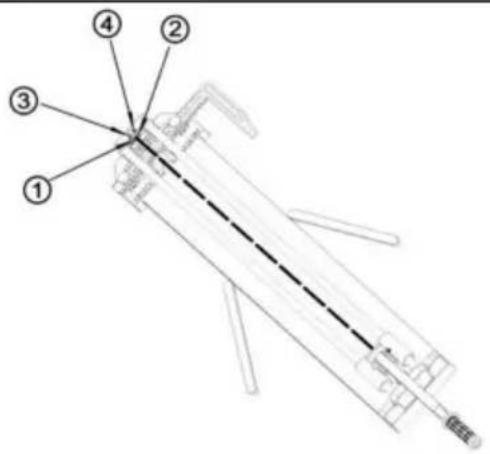

1, Det finns fyra skruvar för laseranordning.

2, Om lasern är förspänd åt vänster, justera skruv nr 2 medurs eller

3, Om lasern är förspänd åt höger, justera skruven nr. 1 medurs eller skruven nr 2 moturs.skruven nr 1 moturs.

4, När laserstrålningen är också långt/högt, justera nr 3 och 4 skruvar medurs.

5, när laserstrålningen är också stäng/låg, justera nr 3 och 4 skruvar moturs.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importerad till USA: VEVOR STORE INC, 9448 RINCHMOND PL #E RANCHO CUCAMONGA, Kalifornien, 91730 USA
