8102E-8L - Snijmachine Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Handmatige tegelsnijder
Merk	Vevor
Model	8102E-8L (verkrijgbaar in versies 32", 40", 48")
Maximale snijlengte	800 mm (32"), 1000 mm (40"), 1200 mm (48")
Maximale snijdikte	15 mm
Diameter snijwiel	22 mm
Boring van het snijwiel	6 mm
Dikte van het snijwiel	6 mm
Voeding (lasergeleider)	2 AAA-batterijen (1,5 V)
Lasergeleider	Ja, verstelbaar (4 stelschroeven)
Snijtypes	Recht en diagonaal
Geschikte materialen	Keramische tegels, geglazuurde tegels, porselein, gepolijste tegels
Inhoud van de verpakking	1 tegelsnijder, 1 liniaal, 2 AAA-batterijen, 1 reserve snijschijf
Veiligheid	Draag een veiligheidsbril en handschoenen
Onderhoud	Reinig na gebruik, berg op een droge en veilige plaats op
Reparatie en reserveonderdelen	Neem contact op met [e-mail]

Veelgestelde vragen - 8102E-8L Vevor

Hoe gebruik ik de tegelsnijder voor een rechte snede?

Plaats het snijwiel op de achterrand van de tegel. Duw de hendel naar beneden en schuif het wiel naar voren met matige druk om een lijn te trekken. Til vervolgens de hendel iets op en oefen toenemende druk uit op de breker om de tegel langs de lijn te breken. Belangrijk: de markering moet continu zijn en slechts een keer worden uitgevoerd.

Hoe vervang ik het snijwiel?

Gebruik een schroevendraaier om de schroef van het versleten wiel te verwijderen. Vervang het door een nieuw (ref.: 22 x 6 x 6 mm) en draai de schroef weer vast. Zorg ervoor dat het wiel vrij kan draaien.

Hoe stel ik de laser af?

De laser wordt afgesteld met vier schroeven. Om de straal naar links te verplaatsen, draai schroef nr. 2 met de klok mee of schroef nr. 1 tegen de klok in. Om hem naar rechts te verplaatsen, doe het omgekeerde. Om de hoogte aan te passen, draai schroef nr. 3 en 4: met de klok mee omhoog, tegen de klok in omlaag.

Wat te doen als de tegel niet goed breekt?

Controleer of de snijlijn scherp en continu is. Na het markeren, verplaats de breker 5 tot 10 mm terug van de voorrand van de tegel voordat u drukt. Tip: druk niet in het midden of aan het uiteinde van de lijn.

Welke soorten tegels kan ik snijden?

Deze tegelsnijder is ontworpen voor keramische, geglazuurde, porseleinen en gepolijste tegels, op voorwaarde dat het oppervlak vlak is. Niet gebruiken op glas- of natuursteentegels.

Hoe onderhoud ik het apparaat?

Reinig tegelsresten na elk gebruik met een vochtige doek. Berg het apparaat op een droge plaats en buiten bereik van kinderen op. Smeer af en toe de geleidingsrails met lichte olie.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en handschoenen om u te beschermen tegen scherpe randen. Werk op een vlakke en goed verlichte ondergrond. Houd kinderen uit de buurt van de werkplek.

Werkt het apparaat zonder batterijen?

Ja, de lasergeleider heeft AAA-batterijen nodig om te werken, maar het mechanische snijden is volledig handmatig en hangt niet af van stroomvoorziening. U kunt het apparaat zonder batterijen gebruiken.

Hoe voer ik een diagonale snede uit?

Stel de hoekliniaal in op de gewenste helling. Plaats de tegel tegen de liniaal en markeer zoals bij een rechte snede, breek vervolgens de tegel. Tip: gebruik de lasergeleider voor meer precisie.

Wat te doen als de laser niet aangaat?

Controleer eerst de batterijen: plaats twee nieuwe AAA-batterijen met de juiste polariteit. Als de laser nog steeds niet aangaat, neem dan contact op met de klantenservice op [e-mail] voor hulp.

GEBRUIKSAANWIJZING 8102E-8L Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

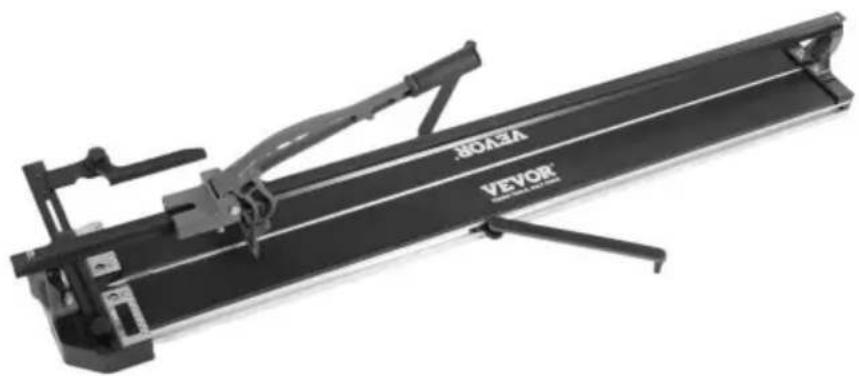

Tegelsnijder

8102E-8L

8102E-8L

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

SPECIFICATIES

Model	8102E-8L/32"	8102E-8L/40"	8102E-8L/48"
Maximaal Snijlengte	800mm	1000mm	1200mm
Maximaal Snijden Dikte	15mm	15mm	15mm
Snijwiel Maat	22*6*6mm

VEILIGHEIDSINFORMATIE

Symbool	Symbool Beschrijving
	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, volgt u de onderstaande aanbeveling.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

Waarschuwing

Lees en begrijp alle instructies voordat u deze tegelsnijder gebruikt.

De bediener moet de basisvoorzorgsmaatregelen in acht nemen om het risico op persoonlijk letsel en/of schade aan de apparatuur.

Maak uzelf vertrouwd met de gevarenmeldingen in deze handleiding. Een melding is een waarschuwing dat er een kans is op materiële schade, letsel of overlijden als bepaalde Instructies worden niet opgevolgd.

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkgebied schoon, goed verlicht en vrij van afleidingen.
2. Houd iedereen die niet de juiste veiligheidsuitrusting draagt, weg van het werk gebied.
3. Bewaar nieuw gereedschap op een veilige en droge plaats om roest en schade te voorkomen. Berg de tegelsnijder op en houd hem buiten bereik van kinderen.
4. Plaats de tegelzaagmachine altijd op een vlakke en stevige ondergrond.

PERSOONLIJKE VEILIGHEID

WAARSCHUWING!

Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd volgens de Canadese normen Association (CSA) of American National Standards Institute (ANSI).

PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een veiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan CSA Z94.3-07 of ANSI Z87.1
   normen gebaseerd op het soort werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden op basis van de werkmaterialen of om de kans op letsel te verminderen. de effecten van gereedschapstrillingen.
3. Let op! De randen van gesneden tegels zijn scherp.

PERSOONLIJKE VOORZORGSMAATREGELEN

Controleer de tegelsnijder, persoonlijke bewegingen en de werkomgeving om te voorkomen persoonlijk letsel of schade aan de tegelsnijder.

1. Gebruik geen tegelsnijder als u moe bent of onder invloed van drugs of alcohol. of medicijnen.
2. Draag geen kleding of sieraden die verstrikt kunnen raken in de bewegende delen van een gereedschap. onderdelen. Houd lang haar bedekt of vastgebonden.

SPECIFIEKE VEILIGHEIDSMAATREGELEN

1. De tegelsnijder is voorzien van een vervangbaar cirkelvormig mes. Houd de tegel Houd het snijmes en het mes buiten bereik van kinderen.
2. Gebruik de juiste tegelsnijder voor de klus. Deze tegelsnijder is ontworpen voor een specifieke functie. Wijzig of verander deze tegelsnijder niet en gebruik hem niet voor een onbedoeld doel.
3. Na gebruik moet het apparaat op een veilige en droge plaats worden opgeborgen.
4. Deze machine is ontworpen voor het snijden en breken van keramische, geglazuurde, porseleinen en gepolijste tegels, en het oppervlak moet vlak zijn. Mag niet worden gebruikt voor enig ander doel.

WAARSCHUWING!

Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) NIET de plaats innemen van strikte naleving van de veiligheidsregels voor tegelsnijders. Als u dit gereedschap onveilig gebruikt of Als u dit niet correct doet, kunt u ernstig persoonlijk letsel oplopen.

WAARSCHUWING!

Directe blootstelling van de huid aan perslucht of vloeistoffen kan leiden tot ernstige lichamelijke verwondingen. blessure.

BEWAAR DEZE INSTRUCTIES

① snijder *1PCS
② Linialen *1PCS
③ AAA-batterijen*2PCS
④ Reserve snijwiel ÿ22xÿ6x6mm *1 STUKS

Bediening

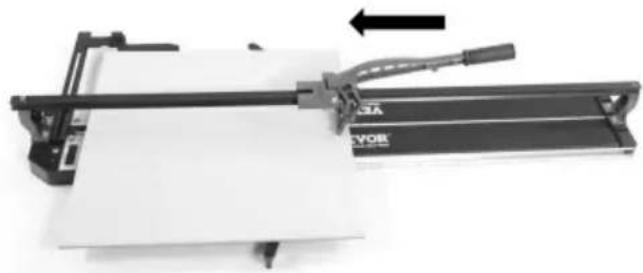

Rechte snede

ÿ1

Plaats het snijwieltje op de achterkant van de tegel.

Zorg ervoor dat de schakelaar omhoog gericht is ten opzichte van de magneet op de schuifbalk.

Schuif het wiel naar voren door de hendel met gemiddelde druk naar beneden te duwen.

Het glazuur van het tegeloppervlak wordt gekerfd door de hendel naar voren te duwen.

Het is belangrijk om één doorlopende beweging te maken, waarbij u het oppervlak slechts één keer per keer krast. tijd.

ÿ2

Na het scoren en zonder de tegelpositie te verplaatsen, bevindt de breker zich iets vooraan rand van de tegel en voorste stop.

Til de hendel een beetje op en laat de schakelaar los, zodat de schakelaar plat op de tegel.

Oefen steeds meer druk uit op de handgreep totdat de tegel langs de breuklijn afbreekt.

Tips: Nadat u de tegel hebt gebroken, kunt u het beste de hendel terugtrekken, zodat de breker 5-10 mm terug kan slaan. Dit is de beste positie om de tegel te breken.

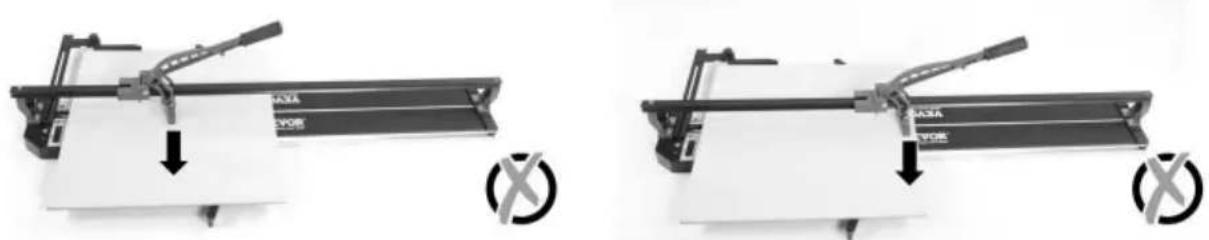

Tips: Druk niet in het midden of aan de uiteinden.

Diagonaal snijden

ÿ1

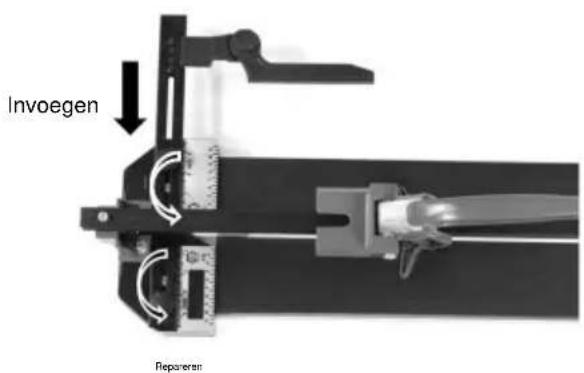

Leg de tegel op de machine tegen de ingestelde hoekliniaal.

Plaats het snijwieltje op de achterkant van de tegel.

Schuif het wiel naar voren door de hendel met gemiddelde druk naar beneden te duwen.

Het glazuur van het tegeloppervlak wordt gekerfd door de hendel naar voren te duwen.

Het is belangrijk om één doorlopende beweging te maken, waarbij u het oppervlak slechts één keer per keer krast. tijd.

Na het scoren en zonder de tegelpositie te verplaatsen, bevindt de breker zich iets vooraan rand van de tegel en voorste stop.

Til de hendel een beetje op en laat de schakelaar los, zodat de schakelaar plat op de tegel.

Oefen steeds meer druk uit op de handgreep totdat de tegel langs de breuklijn afbreekt.

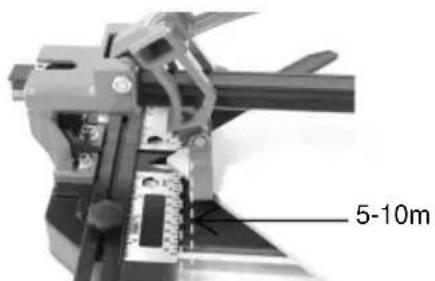

Tips: Na het scoren is het beter om de hendel terug te trekken om de breker iets te laten Trek 5-10 mm terug, dit is de beste positie om de tegel te breken.

Gebruik een schroevendraaier om het mes te vervangen

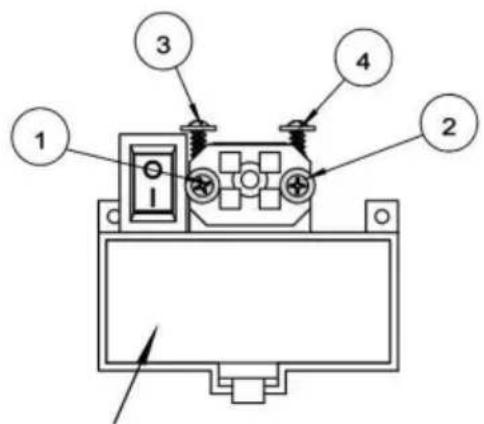

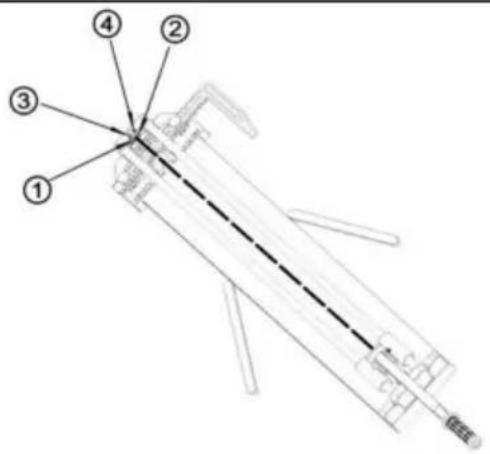

Laserapparaatinstructie

1. Er zijn vier schroeven voor de laserapparaat.

1. Als de laser naar links is gericht, stel dan schroef nr. 2 met de klok mee of

1. Als de laser naar rechts is gericht, stel dan de schroef nr. 1 met de klok mee of Draai de schroef nr. 2 tegen de klok in.Draai de sc

1. Wanneer de laserbestraling te ver/hoog, pas de nr. 3 en 4 aan schroeven met de klok mee.

2. Wanneer de laserbestraling te dicht/laag, pas de nr. 3 en 4 aan schroeven tegen de klok in.
