INSTRUKCJA OBSŁUGI 8102E-8L Vevor

Wsparcie i certyfikat gwarancji elektronicznej https://www.vevor.com/support

PRZECINARKA DO PŁYTEK

MODEL:8102E-8L

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

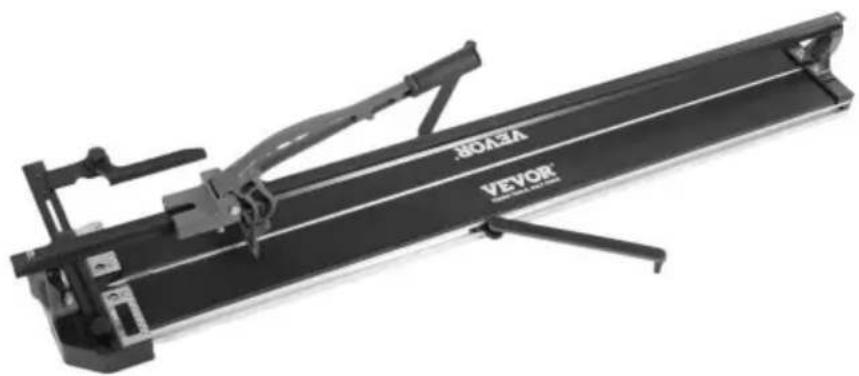

Przecinarka do płytek

8102E-8L

8102E-8L

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

SPECYFIKACJE

Model	8102E-8L/32"	8102E-8L/40"	8102E-8L/48"
MaksymalnyDługość cięcia	800 mm	1000 mm	1200 mm
MaksymalnyCiecieGrubość	15mm	15mm	15mm
Koło tnąceRozmiar	22* 6*6mm

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Symbol	Opis symbolu
	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodzą środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, należy postępować zgodnie z poniższymi zaleceniami.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

Ostrzeżenie

Przed użyciem tej przecinarki do płytek należy przeczytać i zrozumieć wszystkie instrukcje.

operator musi przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko obrażeń ciała i/lub uszkodzenie sprzętu.

Prosimy o zapoznanie się z ostrzeżeniami o zagrożeniach zawartymi w niniejszej instrukcji.

jest ostrzeżeniem, że istnieje możliwość uszkodzenia mienia, obrażeń ciała lub śmierci w przypadku wystąpienia pewnych zdarzeń instrukcje nie są przestrzegane.

Obszar roboczy

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj swoje miejsce pracy w czystości, dobrym oświetleniu i wolnym. rozproszeń.
2. Nie dopuszczaj do pracy osób, które nie mają na sobie odpowiedniego sprzętu ochronnego. obszar.
3. Przechowuj nowe narzędzia w bezpiecznym i suchym miejscu, aby zapobiec ich rdzewieniu lub uszkodzeniu. Przechowuj przecinarkę do płytek w miejscu niedostępnym dla dzieci.
4. Zawsze ustawiaj przecinarkę do płytek na równej i twardej powierzchni.

BEZPIECZEŃSTWO OSOBISTE

OSTRZEŻENIE!

Stosuj środki ochrony osobistej zatwierdzone przez kanadyjskie normy

Stowarzyszenie (CSA) lub Amerykański Narodowy Instytut Normalizacyjny (ANSI).

ŚRODKI OCHRONY OSOBISTEJ

1. Zawsze zakładaj okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę przednią i boczną.
   oczy. Sprzęt do ochrony oczu powinien być zgodny z normą CSA Z94.3-07 lub ANSI Z87.1
   normy uwzględniające rodzaj wykonywanej pracy.

2. Noś rękawice zapewniające ochronę w zależności od materiałów roboczych lub w celu zmniejszenia skutki drgań narzędzi.

3. Uwaga! Krawędzie ciętych płytek są ostre.

ŚRODKI OSTROŻNOŚCI OSOBISTE

Kontroluj przecinarkę do płytek, ruchy osobiste i środowisko pracy, aby uniknąć

obrażenia ciała lub uszkodzenie przecinarki do glazury.

1. Nie obsługuj żadnej przecinarki do płytek, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków.

2. Unikaj noszenia ubrań i biżuterii, które mogą zaplątać się w ruchome narzędzie.

części. Trzymaj długie włosy przykryte lub związane.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

1. Maszyna do cięcia płytek jest wyposażona w wymienne ostrze tarczowe. Trzymaj płytkę Przechowuj noż i ostrze w miejscu niedostępnym dla dzieci.
2. Użyj właściwego przecinaka do płytek do danego zadania. Ten przecinak do płytek został zaprojektowany do konkretnego zadania. funkcji. Nie modyfikuj ani nie zmieniaj tej przecinarki do płytek ani nie używaj jej niezgodnie z przeznaczeniem.
3. Po użyciu urządzenie należy przechowywać w bezpiecznym i suchym miejscu.
4. Ta maszyna została zaprojektowana do cięcia i łamania płytek ceramicznych, szkliwionych, porcelanowych i polerowanych, których powierzchnia musi być płaska. Nie należy jej używać do jakikołwiek inny cel.

OSTRZEŻENIE!

NIE pozwól, aby wygoda lub znajomość produktu (nabyta w wyniku wielokrotnego używania) zastąpiły

ścisłe przestrzeganie zasad bezpieczeństwa dotyczących przecinarek do płytek. Jeśli używasz tego narzędzia niebezpiecznie lub

Nieprawidłowo wykonane czynności mogą skutkować poważnymi obrażeniami ciała.

OSTRZEŻENIE!

Bezpośrednie narażenie skóry na działanie sprężonego powietrza lub płynów może spowodować poważne obrażenia ciała.

obrażenia.

ZAPISZ TE INSTRUKCJE

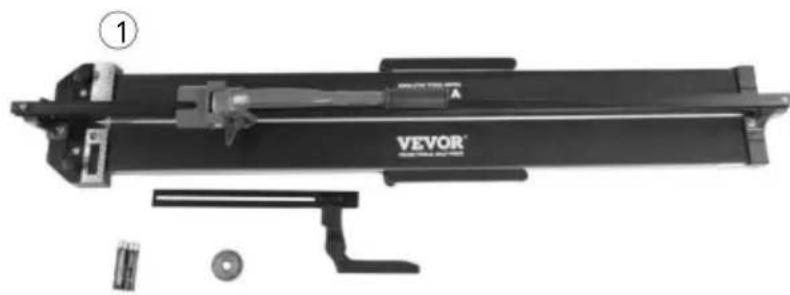

① nóż *1 szt.
② Linijki *1 SZT
③ baterie AAA*2szt.
④ Zapasowe kółko tnące Φ22xΦ6x6mm *1 szt.

Wstawić Naprawić

Działanie

Ciecie proste

1

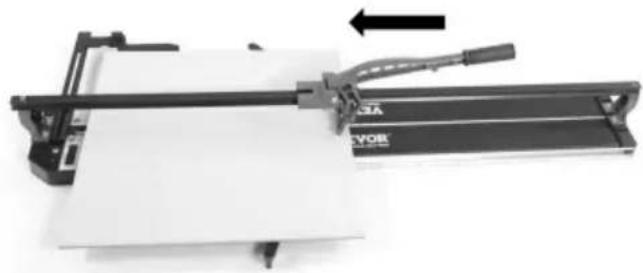

Umieść kółko tnące na tylnej krawędzi płytki.

Upewnij się, że wyłącznik jest skierowany ku górze, w kierunku magnesu na pręcie przesuwnym.

Przesuń koło do przodu, naciskając uchwyt w dół ze średnią siłą.

Nacinanie szkliwa na powierzchni płytki podczas przesuwania uchwytu do przodu.

Ważne jest, aby wykonywać jeden ciągły ruch, nacinając powierzchnię tylko raz na czas.

2

Po nacięciu i bez przesuwania położenia kafelka, łamacz jest lekko na przodzie krawędź płytki i ogranicznik przedni.

Podnieś uchwyt nieco i zwolnij wyłącznik tak, aby leżał płasko na

płytką.

Zwiększaj siłę nacisku na uchwyt, aż płytka pęknie wzdłuż linii nacięcia.

5-10mm

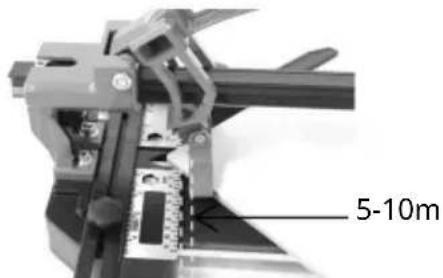

Wskazówki: Po nacięciu, najlepiej odciągnąć uchwyt, aby młotek cofnął się nieznacznie o 5-10 mm. Jest to najlepsza pozycja do łamania płytki.

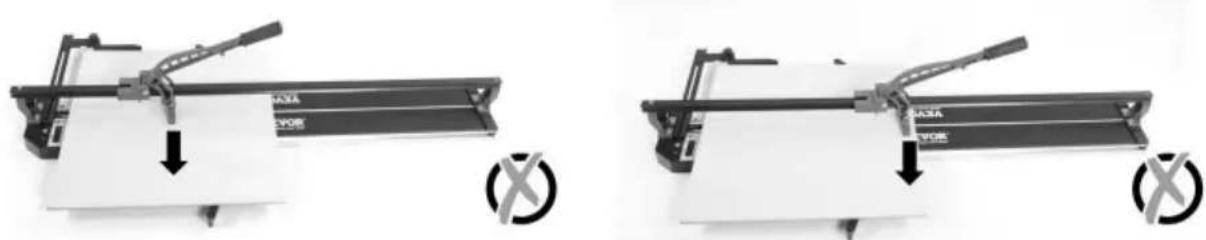

Wskazówka: Nie naciskaj w środku ani na końcu.

Ciecie po przekątnej

1

Położ płytkę na maszynie, przystawiając ją do ustawionego kątomierza.

Umieść kółko tnące na tylnej krawędzi płytki.

Przesuń koło do przodu, naciskając uchwyt w dół ze średnią siłą.

Nacinanie szkliwa na powierzchni płytki podczas przesuwania uchwytu do przodu.

Ważne jest, aby wykonywać jeden ciągły ruch, nacinając powierzchnię tylko raz na czas.

Po nacięciu i bez przesuwania położenia kafelka, łamacz jest lekko na przedzie krawędź płytki i ogranicznik przedni.

Podnieś uchwyt nieco i zwolnij wyłącznik tak, aby leżał płasko na

płytką.

Zwiększaj siłę nacisku na uchwyt, aż płytka pęknie wzdłuż linii nacięcia.

5-10m

Wskazówki: Po nacięciu lepiej odciągnąć uchwyt, aby umożliwiać lekkie wybicie młota. cofnij się o 5-10 mm, to najlepsza pozycja do złamania płytki.

Wymień ostrze za pomocą śrubokręta.

Instrukcja obsługi urządzenia laserowego

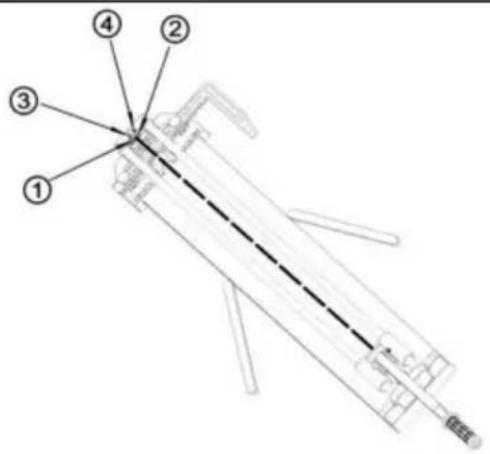

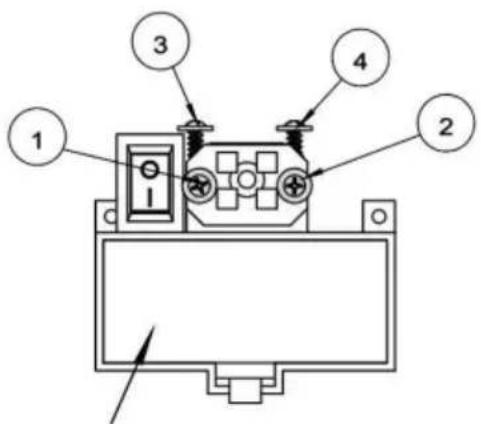

1. Istnieją cztery śruby do urządzenie laserowe.

1. Jeżeli laser jest przesunięty w lewo, wyreguluj śrubę nr 2 zgodnie z ruchem wskazówek zegara lub śrubę nr 1 w kierunku przeciwnym do ruchu wskazówek zegara.

1. Jeżeli laser jest przesunięty w prawo, wyreguluj śrubę nr 1 zgodnie z ruchem wskazówek zegara lub śrubę nr 2 w kierunku przeciwnym do ruchu wskazówek zegara.

1. Gdy promieniowanie laserowe jest zbyt silne daleko/wysoko, dostosuj nr 3 i 4 śruby zgodnie z ruchem wskazówek zegara.

2. Gdy promieniowanie laserowe jest zbyt silne zamknij/nisko, dostosuj nr 3 i 4 śruby w kierunku przeciwnym do ruchu wskazówek zegara.
