Caractéristiques Techniques	Détails
Type de compresseur	Compresseur à piston
Puissance	2,2 kW
Pression maximale	8 bars
Capacité du réservoir	50 litres
Débit d'air	300 L/min
Dimensions	80 x 40 x 75 cm
Poids	40 kg
Utilisation recommandée	Applications professionnelles et domestiques
Maintenance	Vérification régulière des niveaux d'huile et nettoyage du filtre
Sécurité	Équipé d'un dispositif de sécurité contre la surcharge
Informations générales	Idéal pour les travaux de peinture, gonflage et outils pneumatiques

FOIRE AUX QUESTIONS - FB-2065/8 Vevor

Comment puis-je régler la pression de mon compresseur Vevor FB-2065/8 ?

Pour régler la pression, tournez le bouton de réglage de la pression situé sur le panneau de contrôle jusqu'à atteindre la pression souhaitée.

Quel type d'huile dois-je utiliser pour le compresseur Vevor FB-2065/8 ?

Utilisez une huile de compresseur de qualité recommandée par le fabricant, généralement une huile minérale SAE 30.

Mon compresseur ne démarre pas, que faire ?

Vérifiez que le compresseur est correctement branché, que le disjoncteur n'est pas déclenché et que le réservoir d'air n'est pas plein.

Comment entretenir mon compresseur Vevor FB-2065/8 ?

Effectuez un entretien régulier en vidant le réservoir d'air, en changeant l'huile et en nettoyant les filtres selon le manuel d'utilisation.

Le compresseur fait un bruit étrange, que dois-je vérifier ?

Vérifiez si des pièces sont desserrées, si le niveau d'huile est adéquat et si le compresseur fonctionne sur une surface plane.

Comment puis-je savoir si le filtre à air doit être remplacé ?

Si le filtre est encrassé ou si la performance du compresseur diminue, il est temps de nettoyer ou de remplacer le filtre.

Quel est le débit d'air du compresseur Vevor FB-2065/8 ?

Le débit d'air du Vevor FB-2065/8 est généralement de 8.5 CFM à 40 PSI.

Puis-je utiliser ce compresseur pour des outils pneumatiques ?

Oui, le Vevor FB-2065/8 est conçu pour alimenter divers outils pneumatiques, tant que leur consommation d'air ne dépasse pas la capacité du compresseur.

Comment puis-je évacuer l'eau du réservoir d'air ?

Ouvrez le robinet de purge situé au bas du réservoir pour évacuer l'eau accumulée.

Où puis-je trouver des pièces de rechange pour mon compresseur ?

Les pièces de rechange peuvent être trouvées sur le site web du fabricant ou chez des revendeurs autorisés.

MODE D'EMPLOI FB-2065/8 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

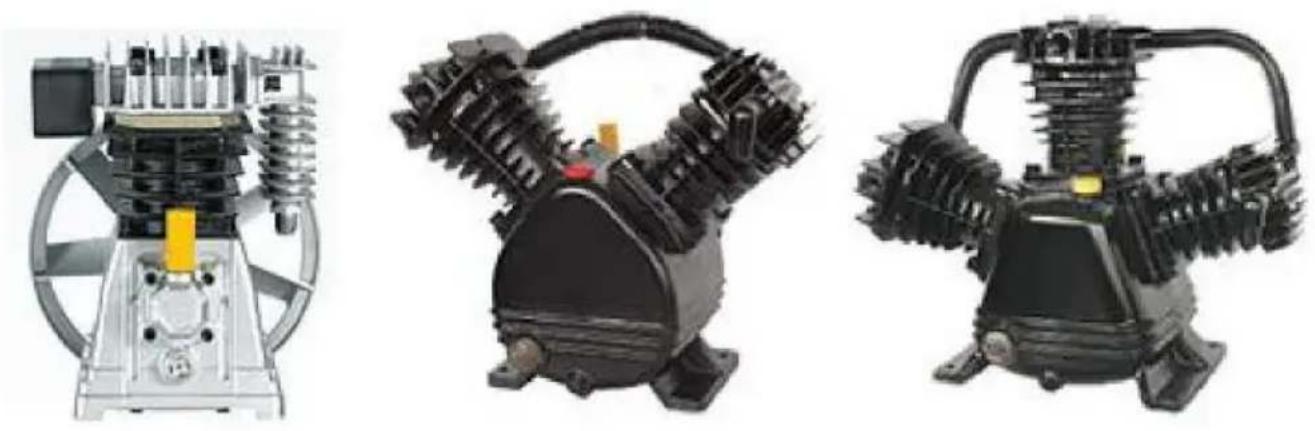

Pompe à compresseur d'air lubrifiée à l'huile

MODÈLE : SL-265/8, DF-290T/12.5, DF-265/8, DF-190T/12.5

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Lubrifié à l'huile

Pompe à compresseur d'air

Les images sont fournies à titre indicatif uniquement, veuillez vous référer au produit réel pour plus de précision :

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www. vevor. com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INSTRUCTIONS

Préface

Tout d'abord, permettez-nous d'exprimer nos plus sincères remerciements à nos clients qui ont acheté notre équipement Ce manuel est destiné au service client pour améliorer

Écrit avec cet équipement. J'espère que les produits et services de l'entreprise apporteront vous le canal courtoisie.

Rappel important

Pour votre propre sécurité, avant d'assembler et d'utiliser de tels produits, vous devez d'abord Lisez ce manuel pour clarifier le fonctionnement unique, l'application et les possibilités problèmes de cet équipement.

Décrire

La pompe du compresseur d'air lubrifié à l'huile est spécialement conçue pour diverses huiles compresseurs d'air lubrifiés. Ces compresseurs fournissent de l'énergie aux pistolets de pulvérisation, clés à chocs et autres outils. Ces appareils doivent fonctionner en présence de

Huile de lubrification. L'air comprimé provenant de l'équipement contiendra de l'humidité et de l'huile.

Si l'application nécessite de l'air sec et propre, veuillez installer un filtre à eau, un sécheur d'air et un séparateur huile-eau.

Signalisation de sécurité

Dans ce manuel d'utilisation et sur la machine, les symboles de sécurité et les mots d'avertissement sont utilisés pour transmettre des informations de sécurité importantes. Cette section vous aidera Améliorez votre compréhension de ces symboles de sécurité et de ces mots d'avertissement.

▲ DANGER!

Indication de danger Les situations d'urgence, si elles ne sont pas évitées, peuvent entraîner la mort ou blessure grave.

▲ATTENTION!

Indicateur d'avertissement Une situation potentiellement dangereuse, si elle n'est pas évitée, peut entraîner décès ou blessures graves.

▲ATTENTION!

Attention indique une situation dangereuse qui, si elle n'est pas évitée, PEUT entraîner des blessures mineures. ou une blessure modérée.

▲NUTICE!

L'avis indique des informations importantes qui, si elles ne sont pas respectées, PEUVENT causer des dommages à équipement.

Détricotage

Après avoir déballé l'appareil, inspectez-le soigneusement pour détecter tout dommage éventuel. pendant le transport. Assurez-vous de serrer les raccords, les boulons, etc. avant de mettre l'appareil en service.

▲ATTENTION!

N'utilisez pas l'appareil s'il a été endommagé pendant le transport. Manipulation ou utilisation. Des dommages peuvent entraîner une explosion et causer des blessures ou des dommages matériels.

▲DANGER!

Avertissement concernant l'air respirable

Ce compresseur n'est pas équipé et ne doit pas être utilisé « comme air respirable ». approvisionner

Pour toute application d'air destiné à la consommation humaine, le compresseur d'air devra équipés d'un équipement de sécurité et d'alarme en ligne approprié. Ce dispositif supplémentaire un équipement est nécessaire pour filtrer et purifier correctement l'air afin de répondre aux exigences minimales spécifications pour la respiration de catégorie D telles que décrites dans le gaz comprimé Association de spécification des produits G7.1-1966.OSHA 29 CFR 1910.134. et/ou Association canadienne de normalisation (CSA)

INFORMATIONS GÉNÉRALES DE SÉCURITÉ

En raison de l'utilisation de compresseurs d'air et d'autres composants (pompe de pulvérisation de matériau pistolets, filtres, lubrificateurs, tuyaux, etc.), qui forment un système de pompage à haute pression, les mesures de sécurité suivantes doivent toujours être respectées :

1. Lisez attentivement tous les manuels fournis avec ce produit pour vous familiariser complètement vous-même avec le contrôle et l'utilisation correcte de l'équipement.

2. Respectez toutes les réglementations électriques et de sécurité locales, ainsi que la législation nationale Code de l'électricité (NEC) et Loi sur la sécurité et la santé au travail (OSHA) dans le États-Unis.

3. Seules les personnes familiarisées avec ces règles de sécurité de fonctionnement peuvent utiliser le compresseur.

4. Éloignez les visiteurs et ne laissez jamais les enfants entrer dans la zone de travail.

5. Lorsque vous utilisez des pompes ou des appareils, veuillez porter des lunettes de sécurité et utiliser des protections auditives. protection.

6. Ne vous tenez pas debout et n'utilisez pas la pompe ou l'appareil comme poignée.
7. Avant chaque utilisation, vérifiez le système d'air comprimé et les composants électriques

pour détecter des signes de dommages, de détérioration, de faiblesse ou de fuite. Réparez ou remplacez articles défectueux avant utilisation.

1. Vérifiez régulièrement le serrage de toutes les fixations.

▲ATTENTION!

Les équipements et dispositifs de contrôle peuvent générer des arcs, enflammant des gaz inflammables ou vapeurs. Ne pas utiliser ou réparer dans ou à proximité de gaz ou de vapeurs inflammables. Il est il est interdit de stocker des liquides ou des gaz inflammables à proximité du compresseur.

▲ATTENTION!

Même si l'unité s'arrête, les composants du compresseur peuvent encore être chauds.

1. Gardez vos doigts éloignés du compresseur en marche, car il se déplace rapidement et la surchauffe des composants peut provoquer des blessures et/ou des brûlures.
2. Si l'équipement commence à vibrer anormalement, veuillez arrêter le moteur.

et vérifiez immédiatement la cause. Les vibrations sont généralement un avertissement de dysfonctionnement.

Pour réduire le risque d'incendie, l'extérieur du moteur doit être maintenu exempt d'huile, de solvants ou de graisse lubrifiante excessive.

PRÉCAUTIONS DE PULVÉRISATION

▲ATTENTION!

Ne pas pulvériser de matières inflammables à proximité d'une flamme nue ou de sources d'inflammation y compris l'unité de compresseur.

1. Ne fumez pas lorsque vous pulvérisez de la peinture, des insecticides ou d'autres produits inflammables. substances.
2. Utilisez un masque facial/respirateur lors de la pulvérisation et pulvérisez dans un endroit bien ventilé. pour prévenir les risques pour la santé et les incendies.
3. Ne vaporisez pas de peinture ou d'autres produits de pulvérisation directement sur le compresseur.

Placez le compresseur aussi loin que possible de la zone de pulvérisation pour minimiser

l'accumulation de pulvérisation excessive sur le compresseur.

1. Lors de la pulvérisation ou du nettoyage avec des solvants ou des produits chimiques toxiques, suivez les instructions fournies par le fabricant du produit chimique.

ASSEMBLAGE 1.

Comme ce produit est une pompe à compresseur d'air indépendante, assurez-vous de vérifier les spécifications du produit avant l'installation et l'utilisation pour éviter toute correspondance incorrecte et tout problème.

1. Avant l'installation, veuillez vérifier si les paramètres de performance du moteur correspondant à l'installation de la pompe du compresseur d'air répondent aux exigences et confirmer si la pression de fonctionnement nominale du réservoir de stockage d'air correspond à la pression de fonctionnement nominale de la pompe du compresseur d'air.
2. Lors de l'installation, assurez-vous que la pompe du compresseur d'air est solidement fixée au panneau de support à l'aide de boulons. Si elle n'est pas solidement fixée, la pompe du compresseur d'air risque de s'envoler et de blesser des personnes.
3. Après l'installation et la fixation de la pompe du compresseur d'air, veuillez utiliser la taille correspondante de la roue principale. Si la mauvaise roue principale est utilisée, il peut y avoir des différences dans les performances du moteur principal et d'autres inconnues risques.
4. Avant de commencer l'utilisation, veuillez ajouter une quantité appropriée d'huile de lubrification à l'entrée d'huile de la pompe du compresseur d'air. La quantité d'huile peut être observée à travers un miroir d'huile et le niveau d'huile doit dépasser la ligne rouge du miroir d'huile de 1 à 2 mm.

1. Après la mise sous tension et la mise en service, vérifiez si la pompe du compresseur d'air présente des vibrations anormales. En cas de vibrations anormales, l'installation et les accessoires doivent être revérifiés jusqu'à ce qu'ils soient réparés.
2. L'huile de lubrification de la pompe du compresseur d'air doit être remplacée par une nouvelle huile après les 50 premières heures ou une semaine de fonctionnement. Ensuite, la nouvelle huile doit être remplacée toutes les 300 heures. Dans les environnements de fonctionnement difficiles, la nouvelle huile doit être remplacée toutes les 150 heures et l'huile doit être renouvelée toutes les 36 heures de fonctionnement (observez l'indicateur de niveau d'huile). Le niveau d'huile doit être vérifié quotidiennement pour garantir l'effet de lubrification du compresseur d'air.

PRINCIPALES DONNÉES TECHNIQUES

Modèle	SL-265/8	DF-290T/12.5	DF-265/8	DF-190T/12.5
Puissance nominale	3 CV	10 CV	3 CV	5,5 CV
Compression niveau	Premier niveau compression	À deux étages compression	Premier niveau compression	À deux étages compression
Travail évalué pression	116 psi/8 bar	180 psi/12,5 bar	116 psi/8 bar	180 psi/12,5 bar
Nombre de cylindres	Deux	Trois	Deux	Deux
Externe dimensions	L270×|310×H320mm10,6×12,2×12,6 pouces	L500×|330×H410mm19,7×13×16,15 pouces	L360×|260×H320mm14,2×10,2× 16,9×11,8×12,6 pouces	L430×|300×H390 mm15,3 pouces
Installation dimensions	L142×|136 mm5,6 × 5,35 pouces	L252×|160 mm9,92 × 6,3 pouces	L172×|90 mm6,77 × 3,54 pouces	L260×|138 mm10,24 × 5,43 pouces
Roue Diamètre	Φ265 mm10,43 pouces	Φ340 millimètres13,38 pouces	Φ240 mm9,45 pouces	Φ340 millimètres13,38 pouces

Installer

Position

Il est très important d'installer le compresseur dans un endroit propre et bien aéré. L'espace minimum entre le compresseur et le mur est de 18 pouces, car les objets peut obstruer le flux d'air et la température de l'air ambiant ne doit pas dépasser 100 °F.

TABLEAU DE DÉPANNAGE

Symptôme	Cause(s) possible(s)	Mesures correctives
Mauvaise direction de opération	Erreur de câblage du moteur	Changer le câblage
Vibrations intenses	1. Pression d'échappement excessive2. La vitesse de rotation est trop hautalignement ou desserrage de la courroie trapézoïdale volant4. Déformation du vilebrequin	1. Réduire la pression d'échappement2. Réduisez la vitesse3. Réinstaller et régler 3. Mauvaisoïdale4. Envoyer à l'usine pour réparation ou remplacement
Bruit anormal pendant la rotation	1. Siège de soupape desserréCulasse à impact à 2 pistons3. Usure de la bielle alliage de roulement4. Poulie ou roue desserrée clé	1. Resserrez le siège de soupape2. Doublure épaissie3. Remplacez l'alliage du roulement4. Resserrez le verrou
Échappement réduit volume	1. Blocage du filtre à air2. Le groupe de soupapes est endommagéou pas correctement positionné3. Remplacement du piston ou usure du cylindre4. Courroie de transmission desserrée	1. Nettoyez le filtre à air2. Remplacez l'ensemble de soupapes3. Remplacez le segment de piston4. Réajustez le serrage de la tapis roulant
Excessif consommation de huile de graissage	1. Remplissage excessif de lubrifiant2. Usure des segments de piston3. Usure du cylindre	1. Vidanger l'excès d'huile de lubrification2. Remplacez les segments de piston3. Remplacement

Élimination correcte

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE.

Le symbole représentant une poubelle à roulettes barrée indique que

Le produit nécessite une collecte séparée des déchets dans l'Union européenne.

s'applique au produit et à tous les accessoires marqués de ce symbole. Produits

marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être amenés à un point de collecte pour le recyclage des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122

Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

YH CONSULTING LIMITÉE.

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
