INSTRUKCJA OBSŁUGI FB-2065/8 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Pompa sprężarki powietrza smarowana olejem

MODELE: SL-265/8, DF-290T/12,5, DF-265/8, DF-190T/12,5

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

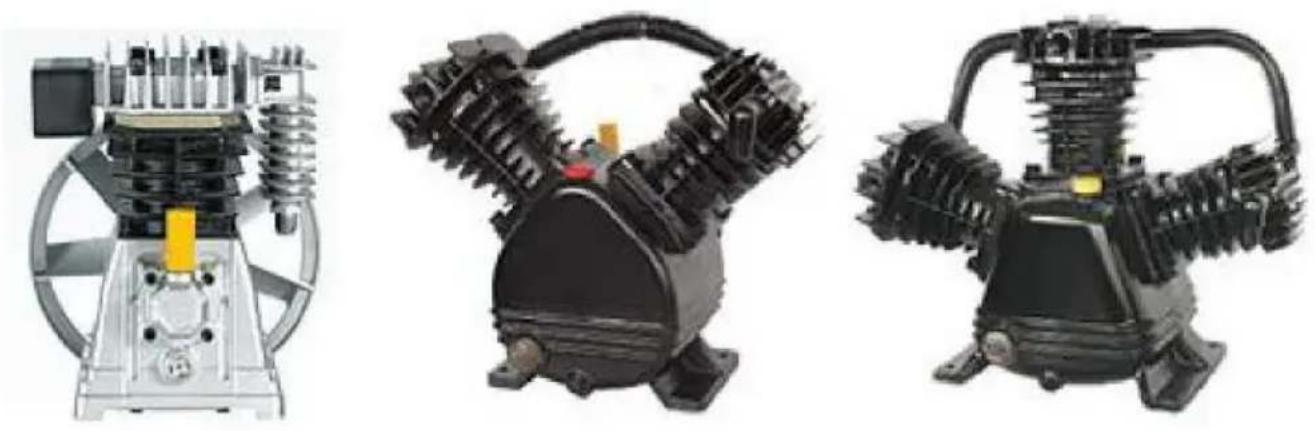

Smarowane olejem

Pompa spreżarki powietrza

Zdjęcia mają charakter poglądowy, aby uzyskać dokładnie informacje, należy zapoznać się z rzeczywistym produktem:

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Przedmowa

Przede wszystkim chcielibyśmy wyrazić nasze najsczersze podziękowania naszym klientom, którzy zakupiliśmy nasz sprzęt Niniejsza instrukcja jest przeznaczona dla obsługi klienta w celu lepszego dostosowania Napisane przy użyciu tego sprzętu. Mamy nadzieję, że produkty i usługi firmy przyniosą ty kanał uprzejmość.

Ważne przypomnienie

Ze względów bezpieczeństwa przed montażem i użytkowaniem takich produktów należy najpierw: przeczytaj tę instrukcję, aby uzyskać szczegółowe informacje na temat unikalnej obsługi, zastosowania i możliwych problemy tego sprzętu.

Opisać

Pompa sprężarki powietrza smarowana olejem jest specjalnie zaprojektowana do różnych zastosowań olejowych sprężarki powietrza smarowane. Sprężarki te zapewniają zasilanie pistoletów natryskowych, klucze udarowe i inne narzędzia. Urządzenia te muszą działać w obecności olej smarowy. Sprężone powietrze z urządzenia będzie zawierać wilgoć i olej. Jeśli zastosowanie wymaga suchego i czystego powietrza, należy zainstalować filtr wody, osuszacz powietrza i separator oleju i wody.

Znaki bezpieczeństwa

W niniejszej instrukcji obsługi oraz na maszynie znajdują się symbole bezpieczeństwa i słowa ostrzegawcze. są używane do przekazywania ważnych informacji o bezpieczeństwie. Ta sekcja pomoże Ci poszerz swoje zrozumienie symboli bezpieczeństwa i ostrzeżeń.

NIEBEZPIECZEŃSTWO!

Ostrzeżenie o niebezpieczeństwie Sytuacje awaryjne, jeśli się ich nie uniknie, mogą prowadzić do śmierci lub poważny uraz.

OSTRZEŻENIE!

Wskaźnik ostrzegawczy Potencjalnie niebezpieczna sytuacja, jeśli nie zostanie uniknięta, może doprowadzić do śmierć lub poważne obrażenia.

UWAGA!

Ostrożność oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie, MOŻE skutkować niewielkimi obrażeniami. lub umiarkowany uraz.

NATURALNE!

Ogłoszenie zawiera ważne informacje, których nieprzestrzeganie MOŻE spowodować uszkodzenie sprzęt.

Rozpruwanie

Po rozpakowaniu urządzenia należy dokładnie sprawdzić, czy nie wystąpiły jakieś uszkodzenia.

podczas transportu. Upewnij się, że dokręcisz elementy mocujące, śruby itp. przed włożeniem jednostki do praca.

OSTRZEŻENIE!

Nie używaj urządzenia, jeśli zostało uszkodzone podczas transportu. Obsługa lub użytkowanie. Uszkodzenie może spowodować wybuch i spowodować obrażenia ciała lub uszkodzenie mienia.

NIEBEZPIECZEŃSTWO!

Ostrzeżenie dotyczące powietrza nadającego się do oddychania

Kompresor ten nie jest wyposażony w urządzenie i nie powinien być używany „jak powietrzed dotarczać oddychania o wysokiej jakości.

W przypadku każdego zastosowania powietrza przeznaczonego do spożycia przez ludzi sprężarka powietrza będzie musiała

wyposażony w odpowiedni sprzęt bezpieczeństwa i alarmu. Ten dodatkowy

niezbędny jest sprzęt do prawidłowego filtrowania i oczyszczania powietrza, aby spełnić minimalne wymagania

specyfikacje dotyczące oddychania klasy D, zgodnie z opisem w dokumencie Compressed Gas

Specyfikacja Stowarzyszenia Towarów G7.1-1966.OSHA 29 CFR 1910.134. i/lub

Kanadyjskie Stowarzyszenia Normalizacyjne (CSA)

OGÓLNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Ze względu na zastosowanie sprężarek powietrza i innych podzespołów (pompa rozpyłąca materiał)

pistolety, filtry, smarownice, węże itp.), które tworzą układ pompujący wysokociśnieniowo,

Należy zawsze przestrzegać następujących środków bezpieczeństwa:

1. Uważnie przeczytaj wszystkie instrukcje dołączone do tego produktu, aby dokładnie się z nim zapoznać.
   samodzielnie kontrolować i prawidłowo używać sprzętu.
2. Przestrzegaj wszystkich lokalnych przepisów dotyczących elektryczności i bezpieczeństwa, a także krajowych
   Kodeks elektryczny (NEC) i ustawa o bezpieczeństwie i higienie pracy (OSHA) w
   Stany Zjednoczone.
3. Tylko osoby zaznajomione z zasadami bezpieczeństwa mogą obsługiwać sprężarkę.

4. Nie wpuszczaj gości i nigdy nie pozwalaj dzieciom wchodzić na teren pracy.

5. Podczas obsługi pomp lub urządzeń należy nosić okulary ochronne i stosować środki ochrony słuchu. ochrona.

6. Nie wolno stać ani używać pompy lub urządzenia jako uchwytu.
7. Przed każdym użyciem należy sprawdzić układ sprężonego powietrza i elementy elektryczne.

pod kątem oznak uszkodzenia, pogorszenia, osłabienia lub przecieku. Napraw lub wymień wadliwe przedmioty przed użyciem.

1. Regularnie sprawdzaj, czy wszystkie elementy mocujące są dobrze dokręcone.

OSTRZEŻENIE!

Urządzenia i przyrządy sterujące mogą generować łuki elektryczne, zapalając gazy palne lub opary. Nie należy obsługiwać ani naprawiać w pobliżu gazów lub oparów łatwopalnych.

Zabrania się przechowywania łatwopalnych cieczy i gazów w pobliżu sprężarki.

UWAGA!

Nawet jeśli urządzenie zatrzyma się, elementy sprężarki mogą być nadal gorące.

1. Trzymaj palce z dala od pracującego kompresora, ponieważ szybkie i

Przegrzanie podzespołów może spowodować obrażenia ciała i/lub oparzenia.

1. Jeżeli urządzenie zacznie nieprawidłowo wibrować, należy zatrzymać silnik.

i natychmiast sprawdź przyczynę. Wibracje są zazwyczaj ostrzeżeniem o awarii.

Aby ograniczyć ryzyko pożaru, zewnętrzna powierzchnia silnika powinna być wolna od oleju, rozpuszczalników lub nadmiernej ilości smaru.

ŚRODKI OSTROŻNOŚCI PODCZAS ROZPYLANIA

OSTRZEŻENIE!

Nie rozpyłać materiałów łatwopalnych w pobliżu otwartego ognia lub źródeł zapłonu.

w tym agregat sprężarkowy.

1. Nie pal podczas rozpylania farby, środków owadobójczych lub innych materiałów łatwopalnych. substancje.
2. Podczas rozpyłania należy używać maski na twarz/respiratora i rozpyłać w dobrze wentylowanym pomieszczeniu. w celu zapobiegania zagrożeniom dla zdrowia i pożarom.
3. Nie rozpyłaj farby ani innych materiałów natryskowych bezpośrednio na sprężarkę.

Aby zminimalizować ryzyko, należy umieścić sprężarkę jak najdalej od miejsca natryskiwania.

gromadzenie się nadmiernej ilości rozprysku na sprężarce.

1. Podczas rozpyłania lub czyszczenia rozpuszczalnikami lub toksycznymi środkami chemicznymi należy postępować zgodnie z instrukcje dostarczone przez producenta środka chemicznego.

MONTAŻ 1. Ponieważ

produkt ten jest niezależną pompą sprężarkową powietrza, przed instalacją i użyciem należy sprawdzić specyfikację produktu, aby uniknąć nieprawidłowego dopasowania i potencjalnych problemów.

1. Przed montażem należy zwrócić uwagę na sprawdzenie, czy parametry pracy silnika dopasowane do instalacji pompy sprężarki powietrza spełniają wymagania, a także czy znamionowe ciśnienie robocze zbiornika powietrza odpowiada znamionowemu ciśnieniu roboczemu pompy sprężarki powietrza.
2. Podczas instalacji upewnij się, że pompa sprężarki powietrza jest solidnie przymocowana do płyty rackowej za pomocą śrub. Jeśli nie jest solidnie przymocowana, istnieje ryzyko, że pompa sprężarki powietrza wyleci i zrani ludzi.
3. Po zainstalowaniu i zamocowaniu pompy sprężarki powietrza, należy użyć odpowiedniego rozmiaru koła głównego. W przypadku użycia nieprawidłowego koła głównego mogą wystąpić różnice w wydajności silnika głównego i innych nieznanych ryzyko.
4. Przed rozpoczęciem użytkowania należy dodać odpowiednią ilość oleju smarującego do wlotu oleju pompy sprężarki powietrza. Ilość oleju można sprawdzić za pomocą lusterka olejowego, a poziom oleju powinien przekraczać czerwoną linię lusterka olejowego o 1-2 mm.

1. Po włączeniu zasilania i rozpoczęciu użytkowania, zwrócić uwagę na sprawdzenie, czy w pompie sprężarki powietrza nie występują żadne nietypowe drgania. Jeśli występują jakiekolwiek nietypowe drgania, należy ponownie sprawdzić instalację i akcesoria, aż do ich naprawy.
2. Olej smarowy pompy sprężarki powietrza należy wymienić na nowy po początkowych 50 godzinach lub tygodniu pracy. Następnie nowy olej należy wymieniać co 300 godzin. W przypadku trudnych warunków pracy nowy olej należy wymieniać co 150 godzin, a olej należy uzupełniać co 36 godzin pracy (obserwuj wskaźnik poziomu oleju). Poziom oleju należy sprawdzać codziennie, aby zapewnić efekt smarowania sprężarki powietrza.

GŁÓWNE DANE TECHNICZNE

Model	SL-265/8	DF-290T/12,5	DF-265/8	DF-190T/12,5
Moc znamionowa	3KM	10 KM	3KM	5,5 KM
Kompresja poziom	Pierwszy poziom kompresja	Dwuetapowy kompresja	Pierwszy poziom kompresja	Dwuetapowy kompresja
Oceniony jako roboczy ciśnienie	116 Psi/8 barów	180 Psi/12,5 bara	116 Psi/8 barów	180 Psi/12,5 bara
Liczba cylindry	Dwa	Trzy	Dwa	Dwa
Zewnętrzny wymiary	Długość 270×Szerokość 310×Wysokość 320 mm10,6×12,2×12,6 cala	Długość 500×Szerokość 330×Wysokość 410 mm19,7×13×16,15 cala	Długość 360×Szerokość 260×Wysokość 320 mm14,2×10,2×12,6 cala	Długość 430×Szerokość 300×Wysokość 390 mm16,9×11,8×15,3 cala
Instalacja wymiary	Długość 142×Szerokość 136 mm5,6×5,35 cala	Długość 252×Szerokość 160 mm9,92×6,3 cala	Długość 172×Szerokość 90 mm6,77×3,54 cala	Długość 260×Szerokość 138 mm10,24×5,43 cala
Koło Średnica	Φ265 mm10,43 cala	Φ340 mm13,38 cala	Φ240 mm9,45 cala	Φ340 mm13,38 cala

Zainstalować

Pozycja

Bardzo ważne jest, aby sprężarkę zamontować w czystym i dobrze wentylowanym miejscu.

Minimalny odstęp między sprężarką a ścianą wynosi 18 cali, ponieważ przedmioty

może utrudniać przepływ powietrza, a temperatura otaczającego powietrza nie powinna przekraczać 100 ° F.

TABELA ROZWIAZYWANIA PROBLEMÓW

Objaw	Możliwe przyczyny	Działanie naprawcze
Zły kierunekdziałanie	Błąd okablowania silnika	Zmiana okablowania
Intensywne wibracje	1. Nadmierne ciśnienie spalin2. Prędkość obrotowa jest zbyt wysoki3. Niewspółosiowość paska klinowego lub jego połuzowanie 4. Wysłanie do fabryki w celu naprawy lub koło zamachowe4. Deformacja wału korbowego	1. Zmniejsz ciśnienie spalin2. Zmniejsz prędkość3. Ponowna instalacja i regulacjaWysłanie do fabryki w celu naprawy lub wymiana
Hałas nienormalny podczas rotacji	1. Luźne gniazdo zaworuGłowica cylindra udarowego 2-tłokowego3. Zużycie korbowodu stop łożyskowy4. Luźne koło pasowe lub koło pasowe klawisz	1. Ponownie dokręć gniazdo zaworu2. Pogrubiona podszewka3. Wymień stop łożyskowy4. Ponownie dokręć blokadę
Zmniejszone spaliny tom	1. Zablokowanie filtra powietrza2. Grupa zaworów jest uszkodzona. 2. lub nieprawidłowo ustawione3. Wymiana tłoka lub zużycie cylindra4. Luźny pas transmisyjny	1. Wyczyść filtr powietrzaWymień zespół zaworów.3. Wymień pierścień tłokowy4. Ponownie wyreguluj szczelność taśmociąg
Nadmierny spożycie olej smarowy	1. Nadmierne wypełnienie środkiem smarującym2. Zużycie pierścieni tłokowych3. Zużycie cylindra	1. Spuść nadmiar oleju smarującego2. Wymień pierścienie tłokowe3. Wymiana

Prawidłowa utylizacja

Produkt ten podlega postanowieniom Dyrektywy Europejskiej 2012/19/UE.

Symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej.

dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty

oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowymi, lecz muszą być zabrane do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga CA 91730
