MANUALE UTENTE FB-2065/8 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

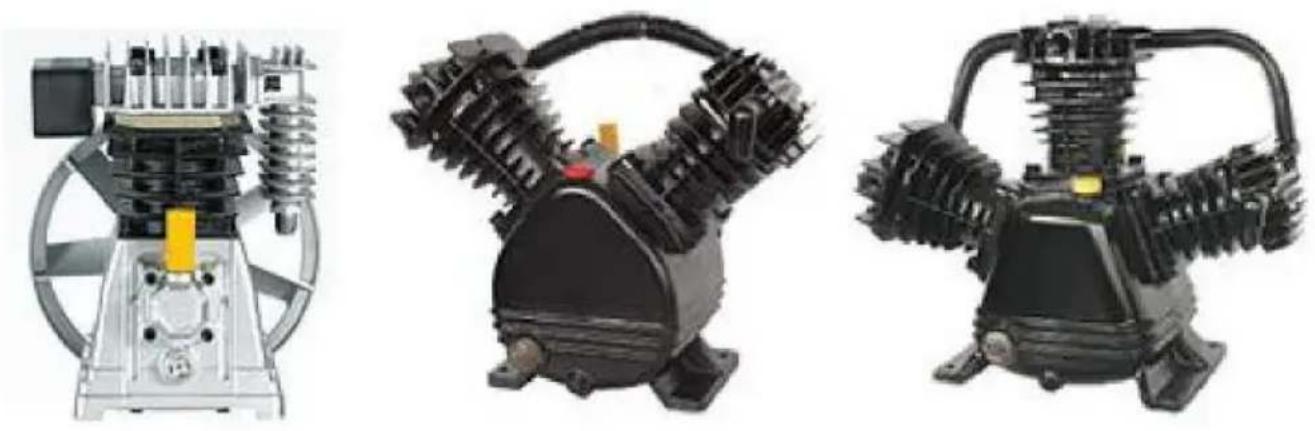

Pompa compressore aria lubrificata ad olio

MODELLO: SL-265/8ÿDF-290T/12.5ÿDF-265/8ÿDF-190T/12.5

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Lubrificato ad olio

Pompa compressore aria

Le immagini sono solo di riferimento, fare riferimento al prodotto reale per la precisione:

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Prefazione

Innanzitutto, esprimiamo i nostri più sentiti ringraziamenti ai nostri clienti che hanno acquistato la nostra attrezzatura Questo manuale è per il servizio clienti per migliorare Scritto con questa attrezzatura.Spero che i prodotti e i servizi dell'azienda portino per cortesia, il canale.

Promemoria importante

Per la tua sicurezza, prima di montare e utilizzare tali prodotti, devi prima

leggere questo manuale per chiarire il funzionamento unico, l'applicazione e le possibili problemi di questa apparecchiatura.

Descrivere

La pompa del compressore d'aria lubrificata ad olio è progettata appositamente per vari tipi di olio compressori d'aria lubrificati. Questi compressori forniscono energia per pistole a spruzzo, chiavi a percussione e altri utensili. Questi dispositivi devono funzionare in presenza di olio lubrificante. L'aria compressa proveniente dall'attrezzatura conterrà umidità e olio.

Se l'applicazione richiede aria secca e pulita, installare un filtro per l'acqua, un essiccatore d'aria e un separatore olio-acqua.

Segnaletica di sicurezza

Nel presente manuale operativo e sulla macchina sono presenti simboli di sicurezza e parole di avvertenza vengono utilizzati per trasmettere importanti informazioni di sicurezza. Questa sezione ti aiuterà migliorare la comprensione di questi simboli di sicurezza e parole di avvertenza.

ÿPERICOLO!

Indicazione di pericolo Le situazioni di emergenza, se non evitate, possono portare alla morte o lesioni gravi.

ÿATTENZIONE!

Indicatore di avvertimento Una situazione potenzialmente pericolosa, se non evitata, può portare a morte o lesioni gravi.

ÿATTENZIONE!

Attenzione indica una situazione pericolosa che, se non evitata, POTREBBE causare danni minori. o lesioni moderate.

ÿNUTRIZIONE!

L'avviso indica informazioni importanti che, se non seguite, POTREBBERO causare danni a attrezzatura.

Disfare

Dopo aver disimballato l'unità, ispezionarla attentamente per verificare eventuali danni che potrebbero essersi verificati durante il trasporto. Assicurarsi di stringere i raccordi, i bulloni, ecc. prima di mettere l'unità in servizio.

ÿATTENZIONE!

Non utilizzare l'unità se danneggiata durante la spedizione. Manipolazione o utilizzo. I danni possono causare esplosioni e causare lesioni o danni alla proprietà.

ÿPERICOLO!

Avviso di aria respirabile

Questo compressore non è equipaggiato e non deve essere utilizzato "così condènire l'aria respirabile di qualità".

Per qualsiasi applicazione di aria per il consumo umano, il compressore d'aria dovrà dotato di adeguati dispositivi di sicurezza e allarme in linea. Questo ulteriore

è necessaria l'attrezzatura per filtrare e purificare adeguatamente l'aria per soddisfare i requisiti minimi specifiche per la respirazione di grado D come descritto in Gas compresso

Specifica Associazione Merce G7.1-1966.OSHA 29 CFR 1910.134. e/o

Associazioni canadesi di normazione (CSA)

INFORMAZIONI GENERALI SULLA SICUREZZA

Grazie all'uso di compressori d'aria e di altri componenti (pompa di spruzzo del materiale) pistole, filtri, lubrificatori, tubi flessibili, ecc.), che formano un sistema di pompaggio ad alta pressione, devono essere sempre rispettate le seguenti misure di sicurezza:

1. Leggere attentamente tutti i manuali inclusi con questo prodotto per familiarizzare completamente acquisire il controllo e l'uso corretto dell'attrezzatura.
2. Rispettare tutte le normative locali in materia elettrica e di sicurezza, nonché le normative nazionali Codice elettrico (NEC) e legge sulla sicurezza e la salute sul lavoro (OSHA) nel Stati Uniti.
3. Il compressore può essere utilizzato solo da persone a conoscenza delle presenti norme di sicurezza.

4. Tenere lontani i visitatori e non permettere mai ai bambini di entrare nell'area di lavoro.

5. Durante l'uso di pompe o dispositivi, indossare occhiali di sicurezza e utilizzare protezioni acustiche. protezione.

6. Non usare o tenere ferma la pompa o il dispositivo come maniglia.
7. Prima di ogni utilizzo, controllare il sistema dell'aria compressa e i componenti elettrici per segni di danni, deterioramento, debolezza o perdite. Riparare o sostituire articoli difettosi prima dell'uso.
8. Controllare regolarmente che tutti gli elementi di fissaggio siano ben serrati.

ÿATTENZIONE!

Le apparecchiature e i dispositivi di controllo possono generare archi, accendendo gas infiammabili o vapori. Non utilizzare o riparare in prossimità di gas o vapori infiammabili. È è vietato conservare liquidi o gas infiammabili in prossimità del compressore.

ÿATTENZIONE!

Anche se l'unità si ferma, i componenti del compressore potrebbero essere ancora caldi.

1. Tenere le dita lontane dal compressore in funzione, poiché si muove rapidamente e il surriscaldamento dei componenti può causare lesioni e/o ustioni.

2. Se l'apparecchiatura inizia a vibrare in modo anomalo, arrestare il motore.

e verificarne immediatamente la causa. La vibrazione è solitamente un avvertimento di un malfunzionamento. Per ridurre il rischio di incendio, la parte esterna del motore deve essere tenuta libera da olio, solventi o grasso lubrificante in eccesso.

PRECAUZIONI PER LA SPRUZZATURA

ÿATTENZIONE!

Non spruzzare materiali infiammabili in prossimità di fiamme libere o vicino a fonti di accensione compresa l'unità compressore.

1. Non fumare quando si spruzza vernice, insetticidi o altri prodotti infiammabili sostanze.
2. Utilizzare una maschera facciale/respiratore durante la spruzzatura e spruzzare in un'area ben ventilata per prevenire rischi per la salute e incendi.
3. Non spruzzare vernice o altri materiali da spruzzare direttamente sul compressore.

Posizionare il compressore il più lontano possibile dall'area di spruzzatura per ridurre al minimo l'accumulo di spruzzi eccessivi sul compressore.

1. Quando si spruzza o si pulisce con solventi o sostanze chimiche tossiche, seguire le istruzioni fornite dal produttore del prodotto chimico.

MONTAGGIO 1.

Poiché questo prodotto è una pompa compressore d'aria indipendente, assicurarsi di controllare le specifiche del prodotto prima dell'installazione e dell'uso per evitare abbinamenti errati e punti problematici.

1. Prima dell'installazione, prestare attenzione a verificare se i parametri di prestazione del motore abbinati all'installazione della pompa del compressore d'aria soddisfano i requisiti e confermare se la pressione di esercizio nominale del serbatoio di accumulo dell'aria corrisponde alla pressione di esercizio nominale della pompa del compressore d'aria.
2. Durante l'installazione, assicurarsi che la pompa del compressore d'aria sia fissata saldamente alla scheda del rack con bulloni. Se non è fissata saldamente, c'è il rischio che la pompa del compressore d'aria voli via e ferisca le persone.
3. Dopo l'installazione e il fissaggio della pompa del compressore d'aria, utilizzare la dimensione corrispondente della ruota principale. Se viene utilizzata la ruota principale errata, potrebbero esserci differenze nelle prestazioni del motore principale e altre anomalie sconosciute. rischi.
4. Prima di iniziare l'uso, aggiungere una quantità appropriata di olio lubrificante all'ingresso dell'olio della pompa del compressore d'aria. La quantità di olio può essere osservata attraverso uno specchio per olio e il livello dell'olio dovrebbe superare la linea rossa dello specchio per olio di 1-2 mm.

1. Dopo l'accensione e l'inizio dell'uso, prestare attenzione a controllare eventuali vibrazioni anomale nella pompa del compressore d'aria. Se si verificano vibrazioni anomale, l'installazione e gli accessori devono essere ricontrollati fino a quando non vengono riparati.
2. L'olio lubrificante della pompa del compressore d'aria deve essere sostituito con olio nuovo dopo le prime 50 ore o una settimana di funzionamento. Dopodiché, il nuovo olio deve essere sostituito ogni 300 ore. Per ambienti operativi difficili, il nuovo olio deve essere sostituito ogni 150 ore e l'olio deve essere rabboccato ogni 36 ore di funzionamento (osservare l'indicatore del livello dell'olio). Il livello dell'olio deve essere controllato quotidianamente per garantire l'effetto lubrificante del compressore d'aria.

DATI TECNICI PRINCIPALI

Modello	Modello SL-265/8	Modello DF-290T/12.5	Modello DF-265/8	Motore DF-190T/12.5
Potenza nominale	3HP	10 CV	3HP	5,5 CV
Compressione livello	Primo livello compressione	A due stadi compressione	Primo livello compressione	A due stadi compressione
Valutazione di lavoro pressione	116 psi/8 bar	180 psi/12,5 bar	116 psi/8 bar	180 psi/12,5 bar
Numero di cilindri	Due	Tre	Due	Due
Esterno dimensioni	L270×W310×Altezza 320mmDimensioni: 10,6×12,2×12,6 pollici	L500×W330×Altezza 410mm19,7×13×16,15 pollici	L360×W260×Altezza 320mm14,2×10,2×12,6 pollici	L430×W300×Altezza 390 mmDimensioni: 16,9×11,8×15,3 pollici
Installazione dimensioni	L142×W136 mm5,6×5,35 pollici	L252×W160 mm9,92×6,3 pollici	L172×W90 mm6,77×3,54 pollici	L260×W138 mm10,24×5,43 pollici
RuotaDiametro	ÿ265 mm10,43 pollici	ÿ340mm13,38 pollici	ÿ240 mm9,45 pollici	ÿ340mm13,38 pollici

Installare

Posizione

È molto importante installare il compressore in un luogo pulito e ben ventilato.

La distanza minima tra il compressore e la parete è di 18 pollici, poiché gli oggetti può ostruire il flusso d'aria e la temperatura dell'aria circostante non deve superare 100 °F.

TABELLA DI RISOLUZIONE DEI PROBLEMI

Sintomo	Possibile causa(e)	Azione correttiva
Direzione sbagliata di operazione	Errore di cablaggio del motore	Cambiare il cablaggio
Vibrazione intensa	1. Pressione di scarico eccessiva2. La velocità di rotazione è troppo altoDisallineamento o allentamento della cinghia trapezoidale 4. Inviare in fabbrica per la riparazione volano4. Deformazione dell'albero motore	1. Ridurre la pressione di scarico2. Ridurre la velocità3. Reinstallare e regolare 3.
Rumore anomalodurante la rotazione	1. Sede valvola allentataTestata cilindro a 2 pistoni3. Usura della biellalega di cuscinetti4. Puleggia o ruota della cinghia allentata chiave	1. Serrare nuovamente la sede della valvola2. Fodera ispessita3. Sostituire la lega del cuscinetto4. Stringere nuovamente la serratura
Scarico ridotto volume	1. Blocco del filtro dell'aria2. Il gruppo valvola è danneggiato 2. Sostituire o non posizionato correttamente3. Sostituzione del pistone o usura del cilindro4. Cinghia di trasmissione allentata	1. Pulire il filtro dell'aria2. Sostituire il gruppo valvola3. Sostituire l'anello del pistone4. Regolare nuovamente la tenuta del nastro trasportatore
Eccessivoconsumo diolio lubrificante	1. Riempimento eccessivo di lubrificante2. Usura degli anelli del pistone3. Usura del cilindro	1. Scaricare l'olio lubrificante in eccesso2. Sostituire gli anelli del pistone3. Sostituzione

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il

prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. Prodotti

contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere

portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.
