MANUALE UTENTE KYJ-6554 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

COMPRESSORE D'ARIA SENZA OLIO MANUALE DI ISTRUZIONI

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

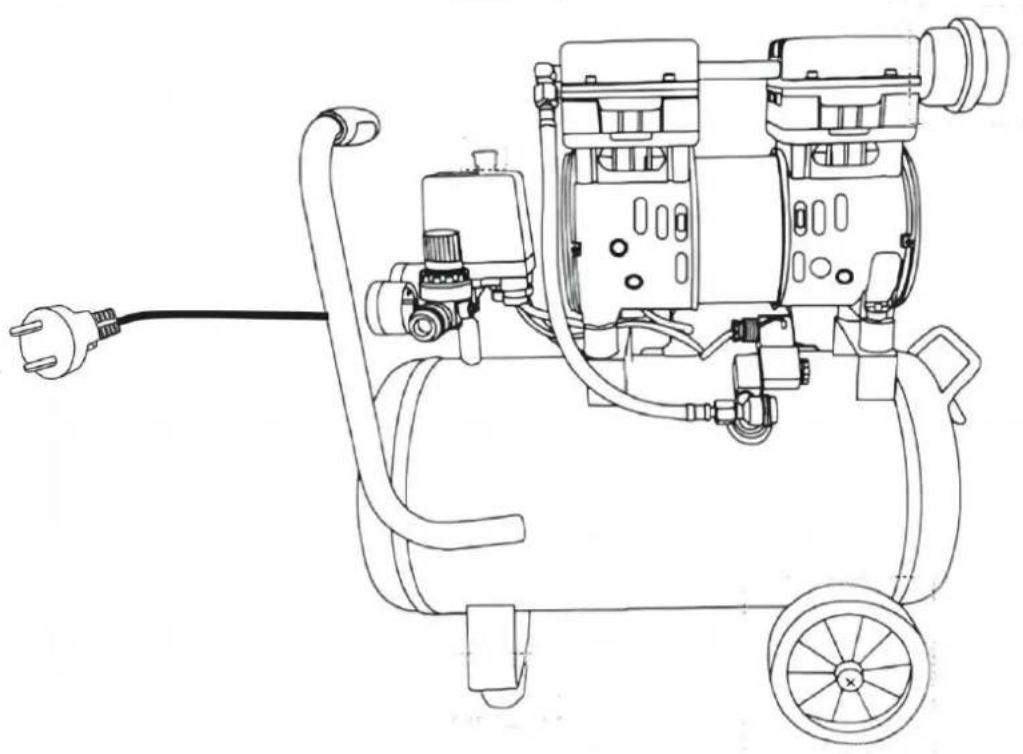

COMPRESSORE D'ARIA SENZA OLIO

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci noi:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

1. Introduzione

Principio di funzionamento, caratteristiche delle prestazioni e usi

Compressore d'aria senza olio [tensione nominale 110/(220±10%/380/415). Il motore monofase aziona biella dell'albero motore direttamente, facendo muovere il pistone alternativamente nella compressione del cilindro. In questo caso, la valvola di scarico si aprirà e si chiuderà automaticamente. Quando la pressione dell'aria compressa fino alla pressione di scarico nominale di 0,8 MPa, l'interruttore si spegne automaticamente tramite valvola unidirezionale in il serbatoio del gas. Quando la pressione scende a un certo valore, l'interruttore si aprirà automaticamente. Come il il compressore è sigillato, il rumore è ridotto durante il funzionamento.

La serie di compressori d'aria è caratterizzata da basso rumore e consumo di carburante, piccolo vibrazione, basso consumo energetico, prestazioni stabili, sicurezza e affidabilità. Può essere utilizzato in laboratori, gonfiaggio pneumatici, farmaceutica, lavorazione alimentare, verniciatura con aerografo, analisi chimica. macchine da cucire ren, macchine per scarpe e lavanderie a secco, fornitura di gas e può anche essere utilizzato in strumentazione, macchine da stampa e altre attrezzature di piccolo consumo d'aria, elettriche, idrauliche e altre operazioni di manutenzione dello strumento ideale per la pulizia della polvere.

2. SICUREZZA

Pericoloso per elettricità

Avvio automatico senza alcun calo

Non aprire la valvola prima di fissare il tubo flessibile dell'aria

Pericoloso per le alte temperature

Tagliare l'elettricità

Accendi l'elettricità

Nota / Osservazione.

Attenzione / Avvertenza.

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa precauzione può causare gravi lesioni. Salva questo manuale.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
4. La capacità di peso e le altre caratteristiche del prodotto si applicano solo al prodotto correttamente e completamente assemblato.

SICUREZZA ELETTRICA - PER PREVENIRE LESIONI GRAVI E MORTE DOVUTE AL RIBALTAMENTO:

• L'ambiente di alimentazione di questo prodotto deve disporre di un buon dispositivo di messa a terra, deve utilizzare un tripolare spina e con una presa a tre fori con buona messa a terra per garantire una buona messa a terra di questo prodotto.
• Prima di accendere questo prodotto, assicurarsi che l'alimentatore fornito possa soddisfare la potenza in ingresso informazioni contrassegnate vicino alla porta di ingresso dell'alimentazione di questo prodotto.
• Non condividere la presa con altri apparecchi elettrici, nel caso in cui la tensione sia a volte instabile, con conseguente in caso di danni al prodotto.
• Durante la manutenzione/riparazione o la pulizia del prodotto, assicurarsi di scollegare il cavo di alimentazione per garantire che il prodotto sia completamente spento prima di essere utilizzato.
• Controllare regolarmente che il cavo di alimentazione e la spina di alimentazione non siano danneggiati e assicurarsi che il cavo di alimentazione sia non schiacciato da altri oggetti.

3. Garanzia di qualità

Quando ricevi il compressore, controlla se corrisponde al modello e alle specifiche che hai ordinato. Controlla se la macchina e gli accessori sono danneggiati durante il trasporto. In caso di carenze o danni, si prega di contattare il venditore in tempo per risolvere.

Dalla data di consegna, il periodo di garanzia della qualità è di un anno. A causa del fallimento della qualità di fabbricazione, il la società si atterrà rigorosamente alla seguente garanzia per gli utenti.

3.1 La garanzia della qualità è valida solo nelle seguenti circostanze:
3.1.1 Durante l'uso e la manutenzione del prodotto, gli utenti devono attenersi alle norme del "Manuale".
3.1.2 Il numero di fabbricazione e il logo sono realizzati senza smontaggio o forgiatura.
3.1.3 I guasti del prodotto non sono causati da un uso improprio, né da fattori derivanti da forza maggiore.
3.1.4 L'utente è tenuto a utilizzare le parti del venditore durante la manutenzione.
3.1.5 Per questo prodotto non è necessario aggiungere olio, poiché il mezzo con cui è prodotto è l'aria.
3.2 Requisiti di garanzia della qualità:
3.2.1 L'utente non può modificare l'uso, la struttura e le prestazioni del prodotto.
3.2.2 La Società non si assume alcuna responsabilità in caso di uso improprio o perdite causate a terzi.

1. Parametri tecnici

Model	Power(W/HP)	Voltage(V/Hz)	Exhaust Volume(L/min)	Pressure(Bar)	Tank(L)	Weight(Kg)
550-9L	550/0.75	110/220/240/380/415 50/60	110	8	9	16
750-9L	750/1		165	8	9	17
550-18L	550/0.75		110	8	18	18
750-18L	750/1		165	8	18	19
850-18L	850/1.1		165	8	18	20.5
1500-18L	1500/2		220	8	18	27.2
750-20L	750/1		165	8	20	19.5
550-25L	550/0.75		110	8	25	20
750-25L	750/1		165	8	25	21
550-30L	550/0.75		110	8	30	21.8
750-30L	750/1		165	8	30	22.8
850-30L	850/1.1		165	8	30	23
980-30L	980/1.3		180	8	30	22.8
1100-30L	1100/1.5		200	8	30	27.8
750-35L	750/1		165	8	35	27
550-40L	550/0.75		110	8	40	26
750-40L	750/1		165	8	40	27
850-40L	850/1.1		165	8	40	27
1500-45L	1500/2		220	8	45	43
550-50L	550/0.75		110	8	50	27
750-50L	750/1		165	8	50	28
1100-50L	1100/1.5		200	8	50	38
1500-50L	1500/2		220	8	50	39
550-2-50L	550*2=1100/1.5		220	8	50	62
750-2-50L	750*2=1500/2		330	8	50	64
980-2-50L	980*2=1960/2.6		360	8	50	40.6
1500-60L	1500/2		220	8	60	49
550-3-70L	550*3=1650/2.2		330	8	70	54
1500-2-70L	1500*2=3000/4		440	8	70	64
550-3-80L	550*3=1650/2.2		330	8	80	59
750-3-90L	750*3=2.2/3		495	8	90	63
1100-2-90L	1100*2=2200/3		400	8	90	66
1500-2-90L	1500*2=3000/4		440	8	90	75
750-3-100L	750*3=2250/3		495	8	100	65
750-3-120L	750*3=2250/3		495	8	120	73
1100-3-180L	1100*3=3300/4.5		600	8	180	134
1500-3-180L	1500*3=4500/6		660	8	180	136
750-4-180L	750*4=3000/4		660	8	180	133
1100-4-180L	1100*4=4400/6		800	8	180	170
1500-4-180L	1500*4=6000/8		880	8	180	172
1100-5-230L	1100*5=5500/7.5		1000	8	230	188
1500-5-230L	1500*5=7500/10		1200	8	230	190
YM550	550/0.75		110	8	/	9
YM750	750/1		165	8	/	10
YM850	850/1.1		165	8	/	10
YM980	980/1.3		180	8	/	13
YM1100	1100/1.5		200	8	/	19
YM1500	1500/2		220	8	/	20

5. Istruzioni per l'uso

Si prega di leggere attentamente queste istruzioni prima di tentare di montare, installare, utilizzare o manutenere il prodotto descritto. Proteggere se stessi e le altre persone osservando tutte le informazioni di sicurezza. La mancata osservanza con le istruzioni potrebbe causare lesioni personali e/o danni alla proprietà! Conservare le istruzioni per il futuro riferimento.

5.1. Installare il cuscino del piede, la ruota e il silenziatore.
5.2. Il compressore d'aria collegato al

alimentazione tramite la spina.

5.3. Portare il pressostato in stato "ON", girare

sull'alimentazione, quindi la macchina potrebbe avviarsi. Se no, per favore riduci la pressione del serbatoio dell'aria a al di sotto di 0,5 MPa.

5.4. Girare il pressostato su "OFF", interrompere
l'elettricità smetterà di funzionare normalmente.
5.5. Con valvola di sicurezza in pressione

interruttore.

Quando la pressione del serbatoio dell'aria supera 0,9 MPa,

la valvola di sicurezza verrà avvisata con ronzii

e scaricare la pressione automaticamente.Quando

si verifica questa condizione, si prega di controllare e riparare

il pressostato, assicurarsi che la sua pressione di lavoro non superi quella nominale

5.6. Una volta al giorno fuori dal lavoro, tirare il ditale del separatore con il dito, assicurandosi di esaurire tutta l'acqua

da esso completamente. (Forse qualche cliente ha portato il compressore d'aria senza separatore d'olio, quindi è inutile

affinché rispettino i requisiti sopra menzionati.)

5.7. La pressione dell'aria scaricata può essere regolata tramite la manopola sul regolatore AR2000 o AFR2000, con il massimo

0,8 MPa, dipende dalla pressione del serbatoio dell'aria.

5.8. Se necessario, regolare la pressione di lavoro del pressostato. Rimuovere il guscio del pressostato. Utilizzare un

cacciavite per girare il bullone M6. In senso orario per aumentare la pressione di lavoro, e viceversa. Lo spegnimento massimo

la pressione è 0,8 MPa. Nota: interrompere l'alimentazione prima di effettuare la regolazione.

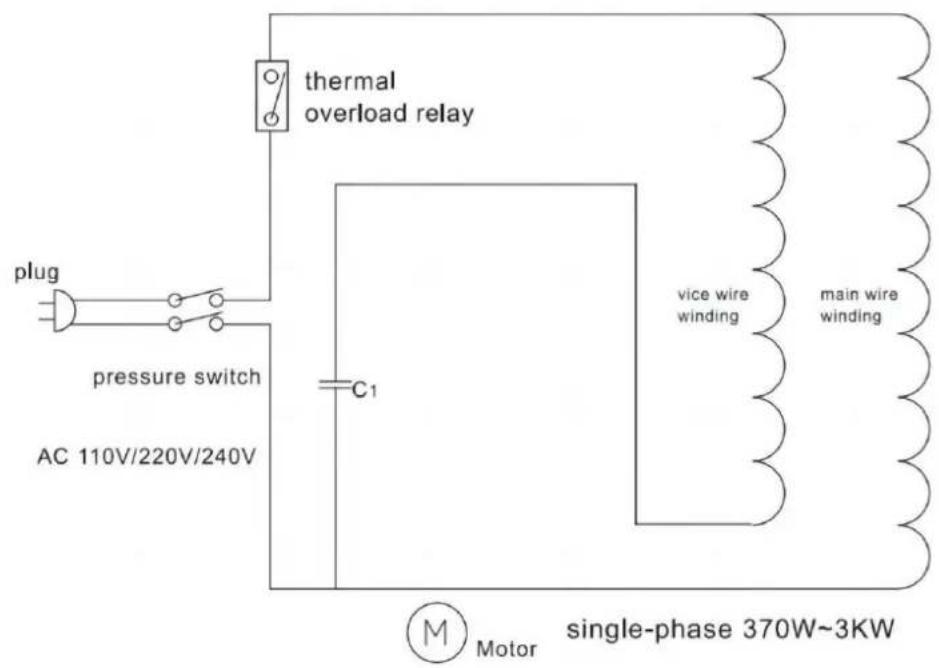

6. Schema elettrico

7. Richiesta di utilizzo

7.1. Installare il silenziatore sull'ingresso dell'aria sulla testa del compressore d'aria prima di iniziare. Dopo aver installato il silenziatore, il rumore sarà notevolmente ridotto.
7.2. Il posto di lavoro del compressore d'aria deve essere asciutto, pulito e ben ventilato.
7.3. Il compressore d'aria non può entrare in contatto con l'acqua, non può essere posizionato all'aperto, non può essere utilizzato in ambienti infiammabili, esplosivi, corrosivi e con polvere.
7.4. Il compressore d'aria deve essere posizionato in verticale e su un terreno duro.
7.5. La tensione di alimentazione non deve essere inferiore al 10% o superiore al 10% della tensione nominale. Per motivi di sicurezza, il compressore d'aria deve essere messo a terra.
7.6 Si prega di non toccare i componenti come l'host, il tubo di scarico, come la valvola unidirezionale in alto temperatura durante la rotazione o dopo il funzionamento per evitare scottature.
7.7. Mantenere la sezione del cavo elettrico ŷ2 ŷ e la lunghezza corretta, non troppo lungo, altrimenti non farà funzionare la macchina o la farà inciampare.
7.8. Il prodotto è una fonte di gas per utensili e attrezzature pneumatiche, non deve dirigere l'aria scaricata verso la persona e animali.
7.9. Prima di collegare l'alimentazione, assicurarsi che la macchina sia spenta. Premere l'interruttore rosso non staccare direttamente la spina quando si chiude la macchina.
7.10. Sono severamente vietate collisioni e inversioni. Si prega di adottare misure per impedire al compressore d'aria di esercitare forze e lo stato del cellulare o si sono verificati incidenti legati alla sicurezza.
7.11. Per garantire il funzionamento continuo del compressore d'aria, il compressore d'aria deve installare una ventola di raffreddamento sull'host, la macchina non deve funzionare per più di due ore.

8. Manutenzione/Servizio

Attenzione speciale: per evitare lesioni, tutta la manutenzione deve essere eseguita senza alimentazione elettrica. condizioni e assicurarsi che non ci sia pressione nel serbatoio.

8.1. Si prega di far pulire il compressore d'aria da personale professionale. È vietato l'accesso sotterraneo. utilizzare la macchina.

8.2. Le acque reflue nel serbatoio del gas verranno rilasciate almeno una volta al mese. La pressione all'interno del serbatoio dovrebbe essere inferiore a 0,1 MPa.

8.3. Controllare regolarmente la sensibilità della valvola di sicurezza. Quando la pressione all'interno del serbatoio del gas raggiunge 0,5 \~ 0,8 MPa, tirare l'anello sulla valvola di sicurezza. Se la valvola di sicurezza può scaricarsi facilmente e lo stelo può essere ripristinato immediatamente. La valvola di sicurezza è qualificata.

8.4. Sostituire il silenziatore dopo 500 ore di funzionamento.

8.5. Il test di pressione del serbatoio del gas deve essere eseguito ogni anno. Se ci sono ruggine grave, urti o test di pressione fallito, il serbatoio del gas deve essere smaltito.

8.6. Scaricare l'aria presente nel serbatoio del gas prima di spostare il compressore d'aria.

1. Risoluzione dei problemi

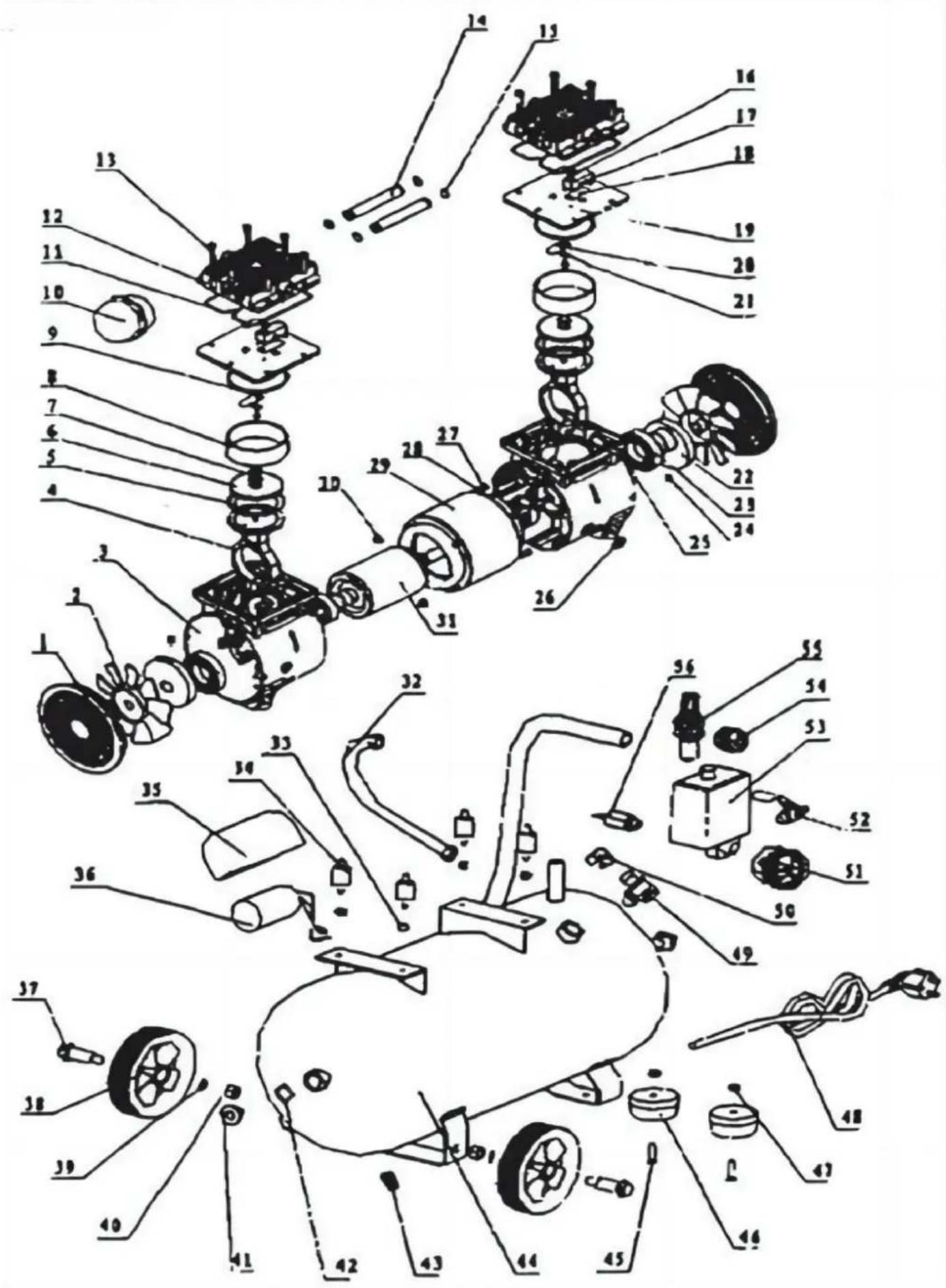

1. Disegno esploso della testa del compressore e nome del componente

1. La presente garanzia copre esclusivamente le richieste di risarcimento danni derivanti da un difetto di fabbricazione del prodotto.
2. In caso di richiesta di garanzia, la parte avente diritto alla copertura della garanzia deve presentare la prova di acquisto, inclusa la data di acquisto.
3. La soddisfazione del cliente è sempre la motivazione della crescita del nostro marchio. Promettiamo di aiutarti a risolvere qualsiasi problemi. Fateci sapere se avete bisogno di aiuto.

IL NOSTRO TEAM DI ASSISTENZA PROMETTE DI RISPONDERE AL TUO MESSAGGIO ENTRO 24 ORE.

12. Ambito di garanzia

1. Garantiamo che i prodotti VEVOR sono realizzati in conformità con la gestione della qualità iso9001 procedure e sono esenti da difetti di fabbricazione per il periodo di garanzia.
2. La presente garanzia copre i difetti dei prodotti dovuti a difetti di fabbricazione entro 1 anno dalla data di acquisto. Dopo l'ispezione da parte del rappresentante di vendita, i prodotti difettosi saranno sostituiti o riparati con beni equivalenti gratuitamente.
3. Qualsiasi richiesta di garanzia presentata durante il periodo di garanzia non estenderà il periodo di copertura della garanzia complessiva.
4. Periodi di garanzia: Data di richiesta di garanzia

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un'impennata

il bidone barrato indica che il prodotto è soggetto a raccolta differenziata nell'Unione Europea.

Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali possono

non smaltire con i normali rifiuti domestici, ma portare in un punto di raccolta per il riciclaggio

dispositivi elettrici ed elettronici.
