ÖLFREIER LUFTKOMPRESSOR BEDIENUNGSANLEITUNG

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

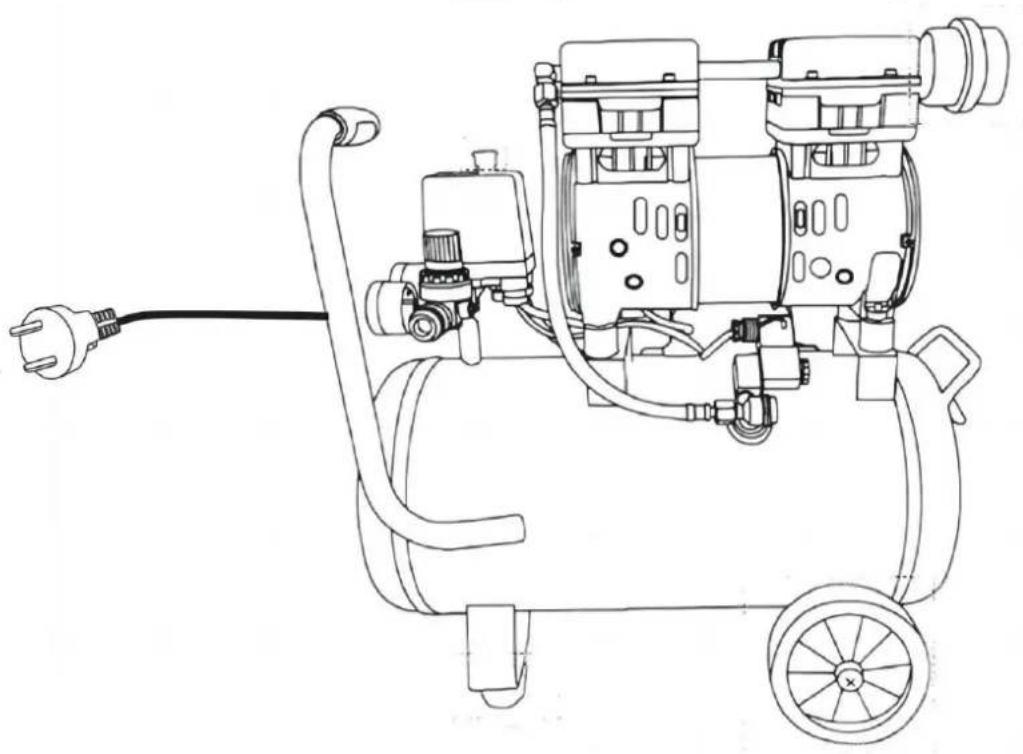

ÖLFREIER LUFTKOMPRESSOR

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu den Produkten? Benötigen Sie technischen Support? Kontaktieren Sie uns uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

1. Einleitung

Funktionsprinzip, Leistungsmerkmale und Verwendung

Ölfreier Luftkompressor [Nennspannung 110/(220±10%/380/415). Der einphasige Motor treibt

Kurbelwelle Pleuelstange direkt, so dass der Kolben hin- und herbewegt in der Zylinderkompression.

In diesem Fall wird das Auslassventil automatisch geöffnet und geschlossen. Wenn der Druck der Druckluft bis zum Nenndruck von 0,8 MPa wird der Schalter automatisch durch ein Einwegventil in der Gastank. Wenn der Druck auf einen bestimmten Wert sinkt, wird der Schalter automatisch geöffnet. Da die Der Kompressor ist versiegelt, die Betriebsgeräusche sind geringer.

Die Serie der Luftkompressoren zeichnet sich durch geringe Geräuschentwicklung und geringen Kraftstoffverbrauch aus.

Vibration, geringer Stromverbrauch, stabile Leistung, Sicherheit und Zuverlässigkeit. Es kann verwendet werden in Laboratorien, Reifendruck, Pharmazie, Lebensmittelverarbeitung, Airbrush-Lackierung, chemische Analyse. Ren Nähmaschinen, Schuhmaschinen und chemische Reinigungen, Gasversorgung, und kann auch verwendet werden in Instrumentierung, Druckmaschinen und andere Geräte in kleinen Luftverbrauch, elektrische, Sanitär und andere Wartungsarbeiten – das ideale Werkzeug zum Reinigen von Staub.

2. SICHERHEIT

Gefährlich durch elektrischen

Automatischer Start ohne Abbremsen

Das Ventil darf nicht geöffnet werden, bevor der Luftschlauch befestigt ist.

Gefährlich bei hohen Temperaturen

Strom abschalten

Strom einschalten

Hinweis / Anmerkung.

Achtung / Warnung.

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Bewahren Sie dieses Handbuch auf.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage nur gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
4. Gewichtskapazität und andere Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.

ELEKTRISCHE SICHERHEIT – UM SCHWERE VERLETZUNGEN UND TOD DURCH KIPPEN ZU VERMEIDEN:

• Die Stromversorgung dieses Produkts muss über eine gute Erdungsvorrichtung verfügen und ein dreiadriges Stecker und mit einer gut geerdeten Dreilochsteckdose, um eine gute Erdung dieses Produkts zu gewährleisten.
- Bevor Sie das Produkt einschalten, vergewissern Sie sich, dass das von Ihnen verwendete Netzteil die Eingangsleistung Informationen finden Sie in der Nähe des Stromeingangsanschlusses dieses Produkts.
- Verwenden Sie die Steckdose nicht gemeinsam mit anderen Elektrogeräten, da die Spannung zeitweise instabil ist und zu Schäden am Produkt führen.
- Wenn Sie das Produkt warten, reparieren oder reinigen, ziehen Sie bitte unbedingt den Netzstecker, um sicherzustellen, dass Das Produkt muss vor dem Betrieb vollständig ausgeschaltet werden.
- Überprüfen Sie regelmäßig, ob das Netzkabel und der Netzstecker beschädigt sind, und stellen Sie sicher, dass das Netzkabel nicht durch andere Gegenstände eingequetscht.

3. Qualitätssicherung

Wenn Sie den Kompressor erhalten, überprüfen Sie bitte, ob er dem von Ihnen bestellten Modell und den Spezifikationen entspricht. Überprüfen Sie ob die Maschine und das Zubehör während des Transports beschädigt wurden. Bei Mängeln oder Schäden wenden Sie sich bitte an Kontaktieren Sie den Verkäufer rechtzeitig, um das Problem zu lösen.

Ab dem Lieferdatum beträgt die Qualitätssicherungsfrist ein Jahr. Aufgrund der mangelhaften Herstellungsqualität ist die Das Unternehmen hält sich strikt an die folgende Garantie für die Benutzer.

3.1 Die Qualitätssicherung gilt nur unter folgenden Umständen:

3.1.1 Bei Betrieb und Wartung des Produkts müssen sich die Benutzer normativ an das „Handbuch“ halten.
3.1.2 Herstellungsnummer, Logo ist ohne Demontage, Schmieden.
3.1.3 Die Produktfehler sind nicht auf unsachgemäßen Gebrauch oder auf Umstände höherer Gewalt zurückzuführen.
3.1.4 Der Benutzer muss bei der Wartung die Teile des Verkäufers verwenden.
3.1.5 Bei diesem Produkt muss kein Öl hinzugefügt werden. Das Medium des Produkts ist Luft.

3.2 Anforderungen an die Qualitätssicherung:

3.2.1 Der Benutzer darf die Verwendung, Struktur und Leistung des Produkts nicht ändern.
3.2.2 Das Unternehmen übernimmt keine Verantwortung für unsachgemäßen Gebrauch oder Verluste gegenüber Dritten.

1. Technische Parameter

Model	Power(W/HP)	Voltage(V/Hz)	Exhaust Volume(L/min)	Pressure(Bar)	Tank(L)	Weight(Kg)
550-9L	550/0.75	110/220/240/380/415 50/60	110	8	9	16
750-9L	750/1		165	8	9	17
550-18L	550/0.75		110	8	18	18
750-18L	750/1		165	8	18	19
850-18L	850/1.1		165	8	18	20.5
1500-18L	1500/2		220	8	18	27.2
750-20L	750/1		165	8	20	19.5
550-25L	550/0.75		110	8	25	20
750-25L	750/1		165	8	25	21
550-30L	550/0.75		110	8	30	21.8
750-30L	750/1		165	8	30	22.8
850-30L	850/1.1		165	8	30	23
980-30L	980/1.3		180	8	30	22.8
1100-30L	1100/1.5		200	8	30	27.8
750-35L	750/1		165	8	35	27
550-40L	550/0.75		110	8	40	26
750-40L	750/1		165	8	40	27
850-40L	850/1.1		165	8	40	27
1500-45L	1500/2		220	8	45	43
550-50L	550/0.75		110	8	50	27
750-50L	750/1		165	8	50	28
1100-50L	1100/1.5		200	8	50	38
1500-50L	1500/2		220	8	50	39
550-2-50L	550*2=1100/1.5		220	8	50	62
750-2-50L	750*2=1500/2		330	8	50	64
980-2-50L	980*2=1960/2.6		360	8	50	40.6
1500-60L	1500/2		220	8	60	49
550-3-70L	550*3=1650/2.2		330	8	70	54
1500-2-70L	1500*2=3000/4		440	8	70	64
550-3-80L	550*3=1650/2.2		330	8	80	59
750-3-90L	750*3=2.2/3		495	8	90	63
1100-2-90L	1100*2=2200/3		400	8	90	66
1500-2-90L	1500*2=3000/4		440	8	90	75
750-3-100L	750*3=2250/3		495	8	100	65
750-3-120L	750*3=2250/3		495	8	120	73
1100-3-180L	1100*3=3300/4.5		600	8	180	134
1500-3-180L	1500*3=4500/6		660	8	180	136
750-4-180L	750*4=3000/4		660	8	180	133
1100-4-180L	1100*4=4400/6		800	8	180	170
1500-4-180L	1500*4=6000/8		880	8	180	172
1100-5-230L	1100*5=5500/7.5		1000	8	230	188
1500-5-230L	1500*5=7500/10		1200	8	230	190
YM550	550/0.75		110	8	/	9
YM750	750/1		165	8	/	10
YM850	850/1.1		165	8	/	10
YM980	980/1.3		180	8	/	13
YM1100	1100/1.5		200	8	/	19
YM1500	1500/2		220	8	/	20

5. Bedienungsanleitung

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Montage, Installation, Bedienung oder Wartung des Produkt beschrieben. Schützen Sie sich und andere Personen durch Beachtung aller Sicherheitshinweise.

Bei Nichtbeachtung der Anweisungen kann es zu Verletzungen und/oder Sachschäden kommen! Bewahren Sie die Anweisungen für zukünftige Referenz.

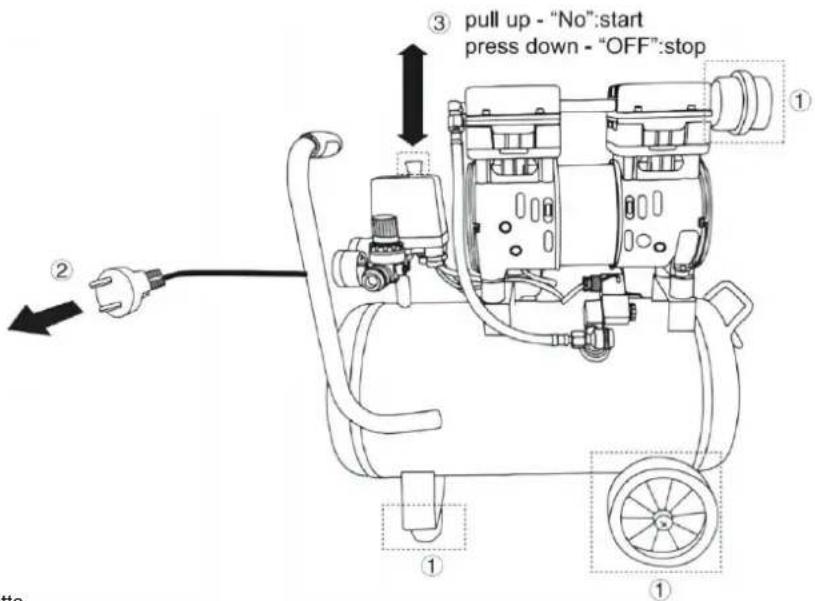

5.1. Fußpolster, Rad und Schalldämpfer montieren.
5.2. Der an den

Strom wird über den Stecker geliefert.

5.3. Druckschalter mit "ON"-Zustand drehen, drehen Einschalten der Maschine, dann kann sie starten. Wenn nicht, bitte reduzieren Sie den Lufttankdruck auf unter 0,5 MPa.
5.4. Druckschalter auf "OFF" stellen, abschalten der Strom wird unterbrochen und es funktioniert nicht mehr normal.
5.5. Mit einem Sicherheitsventil im Druck schalten.

Wenn der Lufttankdruck 0,9 MPa übersteigt,

das Sicherheitsventil wird mit Brummen gewarnt

und Druck automatisch ablassen.Wenn

tritt dieser Zustand auf, überprüfen und reparieren Sie bitte

Stellen Sie sicher, dass der Betriebsdruck den Nenndruck nicht überschreitet.

5.6. Einmal täglich außer Betrieb. Bitte ziehen Sie den Abscheider mit dem Finger heraus, um sicherzustellen, dass das gesamte Wasser abgelassen wird.

(Vielleicht haben einige Kunden den Luftkompressor ohne Ölabscheider gekauft, also ist es unnötig

damit sie die oben genannten Anforderungen erfüllen.)

5.7. Der Druck der abgegebenen Luft kann mit dem Knopf am Regler AR2000 oder AFR2000 eingestellt werden, wobei der maximale
0,8 MPa, abhängig vom Lufttankdruck.
5.8. Wenn Sie den Arbeitsdruck des Druckschalters anpassen müssen, entfernen Sie bitte das Gehäuse des Druckschalters.

Schraubendreher, um die Schraube M6 zu drehen. Im Uhrzeigersinn erhöht sich der Arbeitsdruck und umgekehrt. Die maximale Abschaltung

Druck beträgt 0,8 MPa. Hinweis: Unterbrechen Sie vor der Einstellung bitte die Stromversorgung.

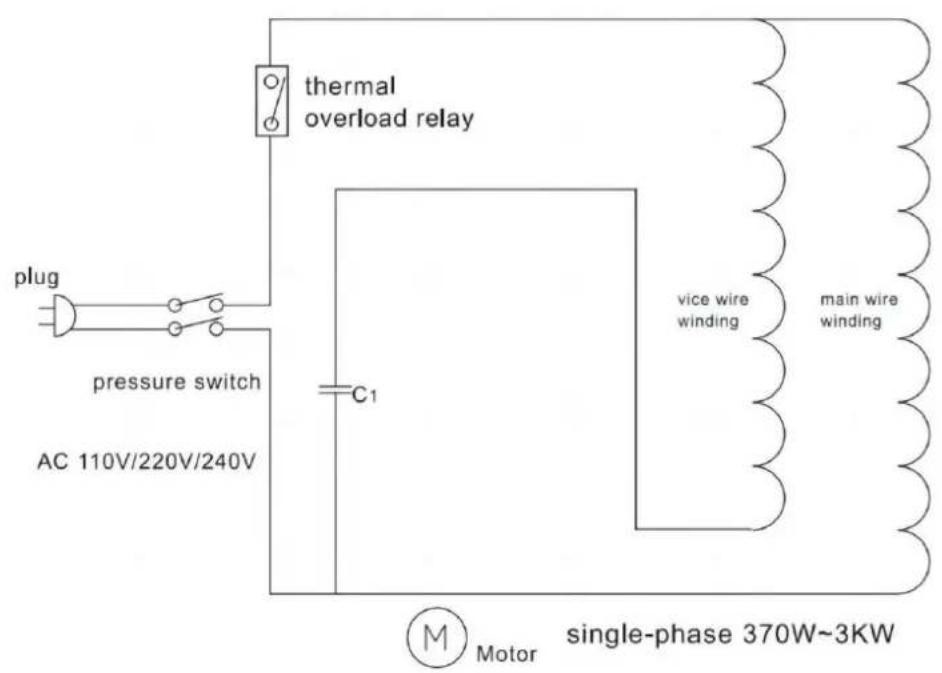

6. Elektrisches Schaltbild

7.1. Bitte installieren Sie den Schalldämpfer vor dem Start am Lufteinlass am Kopf des Luftkompressors. Nach der Installation des Schalldämpfer, der Lärm wird erheblich reduziert.
7.2. Der Arbeitsplatz des Luftkompressors sollte trocken, sauber und gut belüftet sein
7.3. Der Luftkompressor darf nicht mit Wasser in Berührung kommen, darf nicht im Freien aufgestellt werden und darf nicht in Umgebungen mit entflammbaren, explosiven, korrosiven oder staubhaltigen Medien verwendet werden.
7.4. Der Luftkompressor sollte auf senkrechtem und hartem Boden aufgestellt werden.
7.5. Die Versorgungsspannung sollte nicht unter 10 % oder über 10 % der Nennspannung liegen. Aus Sicherheitsgründen sollte die Der Luftkompressor sollte geerdet sein.
7.6 Bitte berühren Sie nicht die Komponenten wie den Host, das Auspuffrohr, wie Einwegventil in hoch Temperatur beim Drehen oder nach dem Betrieb, um Verbrühungen zu vermeiden.
7.7. Bitte achten Sie darauf, dass der Querschnitt des Elektrokabels 2 mm ^2 und die Länge angemessen ist. Es darf nicht zu lang sein, da die Maschine sonst nicht angetrieben wird oder ausfällt.
7.8. Das Produkt ist eine Gasquelle für pneumatische Werkzeuge und Geräte. Die austretende Luft darf nicht auf Personen gerichtet werden. und Tiere.
7.9. Bevor Sie das Gerät an die Stromversorgung anschließen, vergewissern Sie sich, dass es ausgeschaltet ist. Drücken Sie den roten Schalter Beim Schließen der Maschine nicht direkt den Netzstecker ziehen.
7.10. Kollisionen und Umkippen sind strengstens verboten. Bitte treffen Sie Maßnahmen, um zu verhindern, dass der Luftkompressor Kräften ausgesetzt wird und den Zustand des Mobiltelefons, oder es kam sogar zu sicherheitsrelevanten Vorfällen.
7.11. Um einen kontinuierlichen Betrieb des Luftkompressors zu gewährleisten, sollte der Luftkompressor mit einem Kühllüfter ausgestattet sein. Die Maschine sollte nicht länger als zwei Stunden laufen.

8. Wartung/Service

Besonderer Hinweis: Um Verletzungen zu vermeiden, sollten alle Wartungsarbeiten unter Stromausfall durchgeführt werden. Bedingungen und stellen Sie sicher, dass im Tank kein Druck herrscht.

8.1. Bitte halten Sie den Luftkompressor durch Fachpersonal sauber. Der Untergrund ist verboten die Maschine benutzen.
8.2. Das Abwasser im Gastank wird mindestens einmal im Monat abgelassen. Der Druck im Tank sollte weniger als 0,1 MPa betragen.
8.3. Bitte überprüfen Sie regelmäßig die Empfindlichkeit des Sicherheitsventils. Wenn der Druck im Gastank 0,5 bis 0,8 MPa erreicht, ziehen Sie bitte den Ring am Sicherheitsventil. Wenn das Sicherheitsventil leicht entlüften kann, kann der Schaft zurückgesetzt werden. sofort. Das Sicherheitsventil ist qualifiziert.
8.4. Bitte ersetzen Sie die Flatter des Schalldämpfers nach 500 Betriebsstunden.
8.5. Der Gastank-Drucktest muss jedes Jahr durchgeführt werden. Wenn es ernsthaften Rost, Beulen oder Drucktests gibt Wenn dies nicht gelingt, muss der Gastank entsorgt werden.
8.6. Lassen Sie bitte die Luft aus dem Gastank ab, bevor Sie den Luftkompressor bewegen.

1. Fehlerbehebung

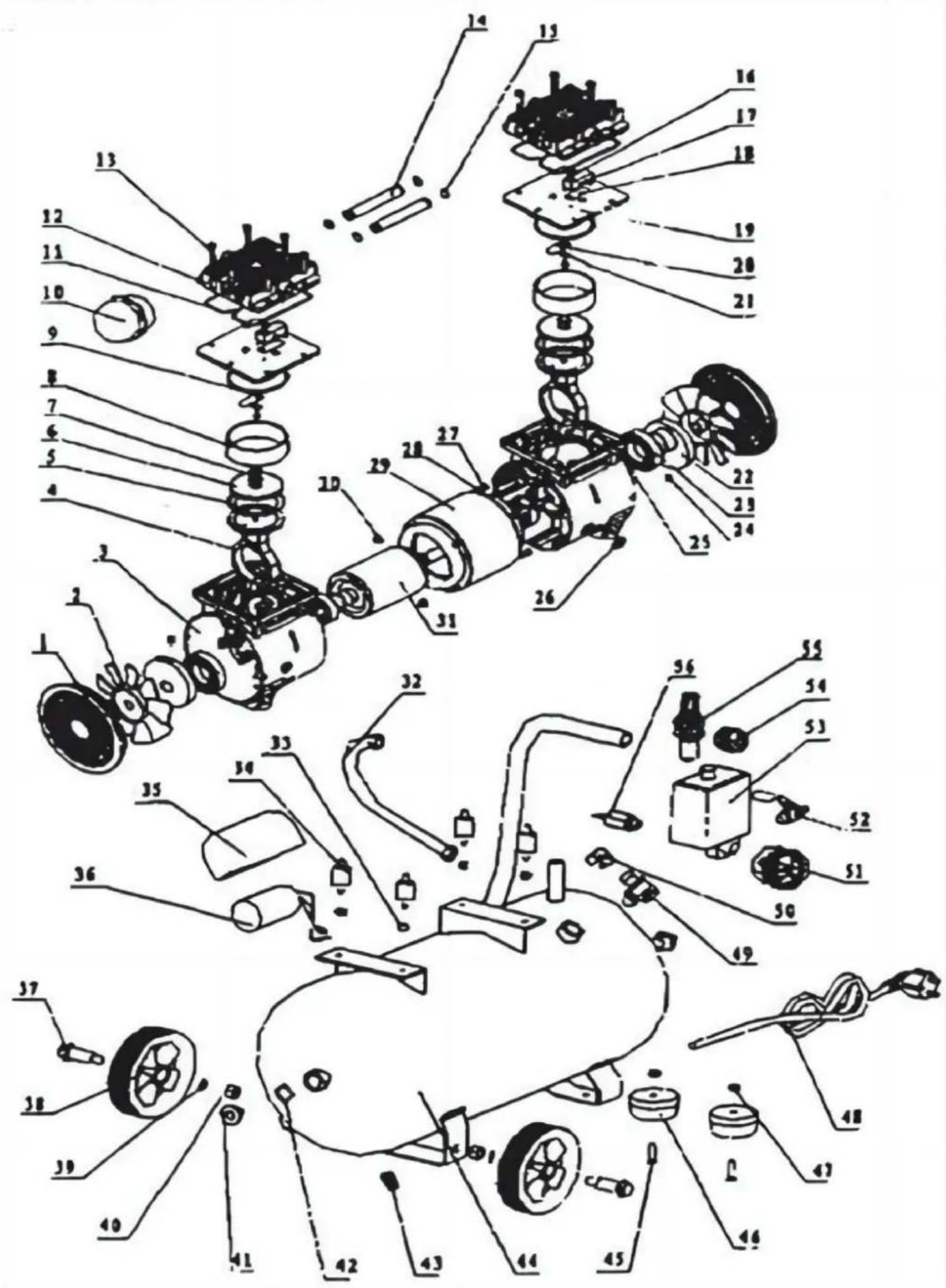

10. Explosionszeichnung des Kompressorkopfes und Bezeichnung der Bauteile

1. Diese Garantie deckt nur Ansprüche auf Schäden aufgrund eines Fehlers bei der Herstellung des Produkts ab
2. Bei Geltendmachung eines Garantieanspruchs muss der Garantieberechtigte den Kaufbeleg vorlegen, einschließlich des Kaufdatums.
3. Die Zufriedenheit unserer Kunden ist immer die Motivation unseres Markenwachstums. Wir versprechen, Ihnen bei der Lösung aller Probleme. Bitte lassen Sie uns einfach wissen, wenn Sie Hilfe benötigen.

UNSER SERVICETEAM VERSPRICHT, IHRE NACHRICHT INNERHALB VON 24 STUNDEN ZU BEANTWORTEN.

12. Umfang der Garantie

1. Wir garantieren, dass VEVOR-Produkte gemäß dem Qualitätsmanagementsystem ISO 9001 hergestellt werden. Verfahren und sind für die Dauer der Garantie frei von Herstellungsfehlern.
2. Diese Garantie deckt Produktfehler aufgrund von Herstellungsfehlern innerhalb eines Jahres ab dem Kaufdatum ab. Kauf.Nach der Inspektion durch den Vertriebsmitarbeiter werden defekte Produkte ersetzt oder repariert mit gleichwertige Ware kostenlos.
3. Durch einen während der Garantiezeit geltend gemachten Garantieanspruch wird die Gesamtgarantiezeit nicht verlängert.
4. Garantiefristen: Datum des Garantieanspruchs

13. KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol eines Wheelie

Die durchgestrichene Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Als solche gekennzeichnete Produkte können

dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden

elektrische und elektronische Geräte.
