BEDIENUNGSANLEITUNG JR880-2GAL Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

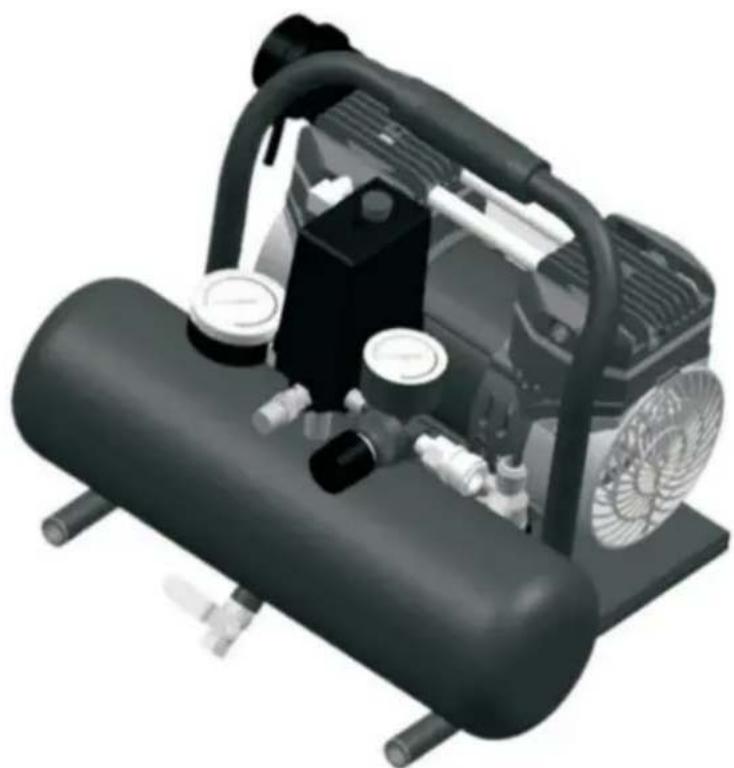

HORIZONTALER LUFTKOMPRESSOR

MODELL: JR550/JR750

Wir sind weiterhin bestrebt, Ohnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Ausrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HORIZONTALE LUFT

KOMPRESSOR

MODELL:JR550/JR750

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie unsigeriae:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtig sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

ANWEISUNGEN

Vorwort

Zunachst möchten wir unseren herzlichsten Dank an unsere Kunden aussprechen, die unsere Geräte gekauft haben. Dieses Handbuch dient unserem Kundenservice und soll den Umgang mit diesen Geräten verbessern. Wir hoffen, dass Ohnen die Produkte und Dienstleistungen des Unternehmens mit freundlicher Genehmigung des Kanals dienen.

Wichtiger Hinweis: Zu ihrer eigenen

Sicherheit mussen Sie vor der Montage und Verwendung solcher Produkte zunachst diesen Handbuchlesen, um sich über die einzigartige Funktionseise, Anwendung und möglichen Probleme dieser Gesärs zu informieren.

Beschreiben

Der ölfreiie Kompressor ist speziell für Selfbstbedienungsbenutzer in verschiedeneen Haushalts- und Automobilbetrieben konzipiert. Diese Kompressoren liefern Strom für Spritzpistolen, Schlagschrauber und andere Werkzeuge. Diese Geräte können ohne Öl betrieben werden. Die Druckluft des Geräts enthalt Feuchtigkeit. Wenn die Anwendung trockene Luft erfordert, installieren Sieitte einen Wasserfilter oder Lufttrockner.

Sicherheitszeichen In

dieser Betriebsanleitung und an der Maschine werden Sicherheitssymbole und Warnhinweise verwendet, um auf wichtige Sicherheitshinweise hinzuweisen. Diese Abschnitt hilft Ohnen, diese Sicherheitssymbole und Warnhinweise better zu verstehen. yGEFAHR!

Gefahrenhinweis Notfallsituationen können, wenn sie nicht vermieden werden, zum Tod oder zuschweren

Verletzungen führn. yWARNUNG!

Warnanzeige Eine potenziell gefährliche Situation kann, wenn sie nicht vermieden wird, zum Tod oder zuschweren Verletzungen führen.

yVORSICHT!

Vorsicht weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschwere Verletzung.

yachtung!

Hinweis weist auf wichtige Informationen hin, deren Nichtbeachtung zu Schäden führen kann Ausrüstung.

Auftrennen

Überprüfen Sie das Gerät nach dem Auspacken sorgfältig auf eventuelle Schäden.

während des Transports. Achten Sie darauf, Beschläge, Schrauben usw. festzuziehen, bevor Sie das Gerät in Service.

yWARNUNG!

Betreiben Sie das Gerät nicht, wenn es während des Transports beschädigt wurde. Handhabung oder Gebrauch zum Platzen führen und Verletzungen oder Sachschäden verursachen.

yGEFAHR!

Warning vor Atemluft

Dieser Kompressor ist nicht mit der gleichen Qualität ausgestattet und sollte nicht weder Atemluft verwendet werden.

Für jeder Anwendung von Luft für den menschlichen Gebrauch muss der Luftkompressor mit geeigneten Sicherheits- und Alarmeinrichtungen ausgestattet sein. Diese zusätzlichen

Ausrüstung ist notwendig, um die Luft richtig zu filtern und zu reinigen, um minimale Spezifikationen für die Beatmung der Stufe D, wie in der

GasSpecificationAssociationCommodityG7.1-1966.OSHA 29 CFR

ALLGEMEINE SICHERHEITSINFORMATIONEN

Durch den Einsatz von Luftkompressoren und anderen Komponenten (Material Pumpspray

Pistolen, Filter, Oler, Schlauche usw.), die ein Hochdruck-Pumpsystem bilden,

Folgende Sicherheitsmaßnahmen müssen immer beachtet werden:

1. Lesen Sie alle mit thisem Produkt mitgelieferten Handbuchischer sorgfaltig durch, um sich grundlich vertraut zu machen.
   Machen Sie sich mit der Beherrschung und richtigen Verwendung der Geräte vertraut.
2. Beachten Sie alle ortlichen Elektro- und Sicherheitsvorschriften sowie die nationalen Electrical Code (NEC) und Occupational Safety and Health Act (OSHA) in der Vereinigte Staaten.
3. Der Kompressorarf nur von Personen benutzt werden, die mit diesen Sicherheitsbetriebsregeln vertraut sind.

4. Halten Sie Besucher fern und erlauben Sie Kindern niemals, den Arbeitsbereich zu betreten.

5. Tragen Sie beim Bedieren von Pumpen oder Geräten eine Schutzbrille und verwenden Sie Gehorschutz. Schutz.

6. Stehen Sie nicht und verwenden Sie die Pumpe bzw. das Gerät nicht als Griff.
7. Vor jedem Einsatz das Druckluftsystem und die elektrischen Componenten prüfen

auf Anzeichen von Beschädigung, Verschleib, Schwäche oder Leckage. Reparieren oder ersetzen

Defekte Artikel vor Gebrauch.

1. Überprüfen Sie in regelmäßigen Abständen alle Befestigungselemente auf

festen Sitz. yWARNUNG!

Geräte und Steuergeräte können Lichtbögen erzeugen, die entzündbare Gase oder Dämpfe. Nicht in oder in der Höhe von entflammbaren Gasen oder Dämpfen betreiben oder reparieren. Es ist Es ist verboten, brennbare Flüssigkeiten oder Gase in der Höhe des Kompressors zu lagern.

yVORSICHT!

Auch wenn das Gerät stoppt, konnen die Kompressorkomponenten noch heiß sein.

1. Halten Sie ihre Finger vom laufenden Kompressor fern, da sich dieser schnell und

Überhützte Komponenten können Verletzungen und/oder Verbrennungen verursachen.

1. Wenn das Gerät ungewöhnlich zu vibrieren beginnnt, schalten Sieitte den Motor ab.

und suchen Sie sofort nach der Ursache. Vibrationen sind in der Regel ein Hinweis auf eine Fehlfunktion.

Um die Brandgefahr zu verringern, sollte die AuBenseite des Motors frei von Öl, Lösungsmitteln oder übermaBigem

Schmierfett gehalten werden.

yGEFAHR!

Versuchen Sie nicht, den Kraftstofftank zu reparieren oder zu modifizieren! Schweißen, Bohren oder andere Modifikationen können den Tank schwächen und zu einem Tankbruch oder

Explosionsschaden. Achten Sie darauf, verschlissene oder beschädigte Kraftstofftanks auszutauschen.

yWARNUNG!

Entferen Sie niemals das Sicherheitsventil und versuchen Sie auch nicht, es zu verstellen. Halten Sie das Sicherheitsventil frei von Farbe und andere Ansammlungen.

yWARNUNG! Täglich Flüssigkeit aus dem Tank ablassen

1. Tanks rosten durch Feuchtigkeitsansammlung, die den Tank schwacht. Achten Sie darauf, Tank regelmäßig und überprüfen Sie regelmäßig auf unsichere Zustände wie Rostbildung und Korrosion.
2. Schnelle Luftbewegungen wirbeln Staub und Schmutz auf, die schädlich sein konnen. Lassen Sie die Luft ab langsam, wenn Feuchtigkeit abgelassen wird und der Druck im Kompressorsystem abgelassen wird.

VORSICHTSMASSNAHMANBEIM SPRUHEN YWARNUNG!

Sprufen Sie keine brennbaren Materialien in der Nähe von offenen Flammen oder Zündquellen. Inklusive der Kompressoreinheit.

1. Rauchen Sie nicht, wenn Sie Farbe, Insektizide oder andere brennbare Substanzen.
2. Verwenden Sie beim Sprufen eine Gesichtsmaske/Atemschutzmaske und sprehen Sie in einem gut belufteten Bereich, um Gesundheits- und Brandgefahren vorbeugen.
3. Spruhen Sie keine Farbe oder andere Spruhmaterialien direkt auf den Kompressor. Platzieren Sie den Kompressor so welt wie möglich vom Sprühbereich entfernt, um die Ansammlung von übermöigem Spruhnebel auf dem Kompressor.
   18.Beim Spruhen oder Reinigen mit Lösungsmitteln oder giftigen Chemikalien beachten Sie die Anweisungen des Chemikalienherstellers.

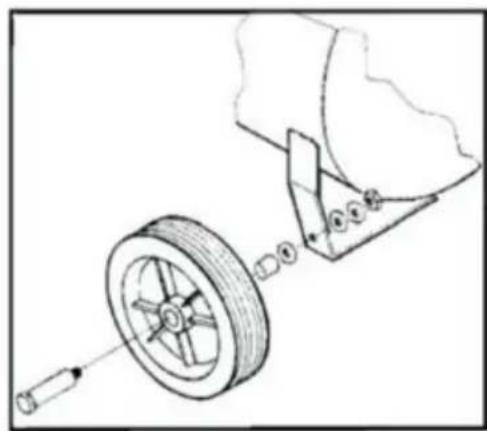

MONTAGE RADMONTHAGE

Montieren Sie die in Abbildung 1 gezeigten Räder.

WICHTIGSTE TECHNISCHE DATEN

Produkname	Luftkompressor für Schlafzimmer
Modell	JR550		JR750
Stromspannung	60 Hz	220-240 V~120 V~/50 Hz	120 V~/60 Hz	220-240V~/50 Hz
Geschwindigkeit	1700 U/min	1400 U/min	3400 U/min	2800 U/min
Maximaler Druck	120 psi	120 psi	120 psi	120 psi
Luftspeicher Tankinhalt	1 Gallone	4L	2 Gallonen	8 Liter
Leistung	1 PS	630 W	1 PS	860 W

Installieren

Position

Es ist sehr wichtig, den Kompressor an einem sauberen und gut belufteten Ort zu installieren. Der Mindestabstand zwischen dem Kompressor und der Wand beträgt 18 Zoll, da Gegenstände kann den Luftstrom befindern, und die Umgebungstemperatur sollte nichtHigher sein als 100^ F.

yVORSICHT!

Platzieren Sie den Kompressorlufteinlass nicht in der Höhe von Dampf, Farbsprühnebel, Sandstrahlbereichen oder jeder andere Quelle von Verunreinigungen. Diese Ablagerungen beschädigen den Motor.

ELEKTRISCHE INSTALLATION

yWARNUNG!

Die gesamte Verkabelung und der elektrische Anschluss sollen von einem qualifizierten Elektriker durchgefuhrt werden.

Die Installation muss den örtlichen Bestimmungen und nationalen Elektrovorschriften entsprechen.

yVORSICHT!

Verwenden Sie niemals ein Verlängerungskabel mit thisem Produkt. Verwenden Sie einen zusätzlichen Luftschlauch anstelle eines Verlängerungskabels zur Vermeidung von Stromverlust und permanentem Motorbetrieb Beschädigungen. Bei Verwendung eines Verlängerungskabels erlischt die Garantie.

yGEFAHR!

Bei unsachgemäß Verwendung des Erdungssteckers besteht die Gefahr eines elektrischen Schlags. Schock!

yGEFAHR!

Verwenden Sie mit diesen Produkt keinen Erdungsadapter!

1. Wenn eine Reparatur oder ein Austausch des Kabels oder Steckers erforderlich ist, schlieben Sie die Erdung nicht an Draht an eine der Flachsteckklemmen. Der isolierte Draht hat eine außerere Die grune Oberfläche (mit oder ohne gelbe Streifen) ist das Erdungskabel.

yWARNUNG!

Schlieben Sie das grüne (oder grün-gelbe) Kabel niemals an eine stromführung Klemme an.

2.Erkundigen Sie sich bei einem qualifizierten Elektriker oder Servicetechniker, ob die Erdungsanweisungen nicht vollständig verstanden haben oder wenn Zweifel bestehen, ob das Produkt ordnungsgemäß geerdet ist.

Verändern Sie den mitgelieferten Stecker nicht. Wenn er nicht in die Steckdose passst, halten Sie eine geeignete Steckdose von einem qualifizierten Elektriker.

yWARNUNG!

y Die ortlichen Vorschriften fur elektrische Leitungen sind von Region zu Region underschiedlich. Zuleitung, Stecker und Der Schutz muss mindestens fur die auf dem Gerat angegebene Stromstarke und Spannung ausgelegt sein.

Motortypenschild und erfüllen Sie alle elektrischen Vorschriften für diesen Minimum.

y Verwenden Sie eine träge Sicherung oder einen Leistungsschalter.

BETRIEB

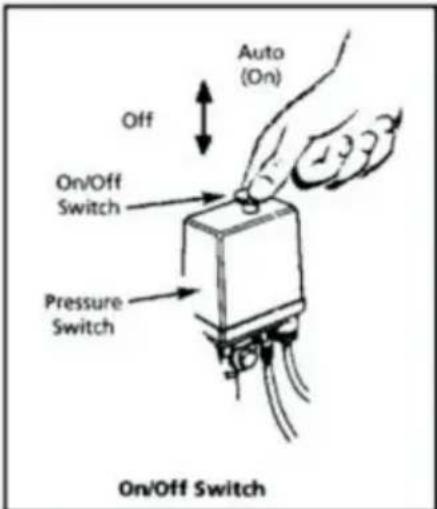

Druckschalter -Auto/Aus-Schalter-In der Position AUTO schaltet der Kompressor ab

automatisch, wenn der Tankdruck den maximalen voreingestellt den Druck erreicht. Im

OFF-Position. Der Kompressor Funktioniert nicht. Dieder Schalter sollte sich in der OFF-Position befinden

Position beim Anschlieben oder Abziehen des Netzkabels an die Steckdose

oder beim Wechseln von Druckluftwerkzeugen.

Regler - Der Regler steuert die Menge des Luftdrucks, der am Schlauch freigesetzt wird.

Steckdose.

Sicherheitsventil - Dieses Ventil lassst automatisch Luft ab, wenn der Tankdruck überschreitet

das voreingestelle Maximum.

Auslassrohr - Dieses Rohr leitet Druckluft von der Pumpe zum Rückschlagventil.

Ventil. Dieses Rohr wird während des Gebrauchs sehr hei. Um schwere Verbrennungen zu vermeiden, berühren

Sie niemals das Entladungsrohr.

Rückschlagventil - Ein Einwegventil, das Luft in den Tank lasst, aber verhindert, dass Luft in

aus dem Tank, um ein ZurückflieBen in die Kompressorpumpe zu verhindern.

Griff - zum Bewegen des Kompressors.

yWARNUNG!

Benutzen Sie bei Geräten mit Rädern niemals den Griff, um das Gerät vollständig vom Boden anzuheiten.

Ablasshahn - Dieses Ventil befindet sich am Boden des Tanks. Verwenden Sie theses Ventil, um

Lassen Sie tätiglich Feuchtigkeit aus dem Tank ab, um das Korrosionsrisiko zu verringern.

Reduzieren Sie den Tankdruck unter 10 psi und setzen Sie dann tätiglich Feuchtigkeit aus dem Tank ab, um Vermeiden Sie Korrosion im Tank. Lassen Sie die Feuchtigkeit aus dem Tank ab, indem Sie den Ablasshahn öffnen. befindet sich unter dem Tank.

SCHMIERUNG

Dies ist ein ölfreies Produkt und erfordert für den Betrieb KEINE Schmierung.

EINFAHRVORGEHENSWEISE

yVORSICHT!

Befestigen Sie den Druckluftspanner oder ein andere Werkzeug erst am offenen Schlauchende, wenn die Inbetriebnahme

abgeschlossen und Geräteprüfungen ok.

WICHTIG: Betreiben Sie den Kompressor nicht, bevor

Beachten Sie die Anweisungen, da dies zu Schaden führen kann.

1. Drehen Sie den Regler ganz im Uhrzeigersinn, um den Luftstrom zu öffnen.
2. Schalter auf OFF stellen und Netzstecker einstecken Kabel.
3. Den Schalter auf AUTO stellen und das Gerät laufen setzen.
   30 Minuten, um die Pumpenteile einzufahren.
4. Drehen Sie den Reglerknopf ganz

gegen den Uhrzeigersinn. Der Kompressor baut

maximaler voreingestellter Druck und Abschaltung.

1. Drehen Sie den Reglerknopf im Uhrzeigersinn, um Luft einströmen zu halten.
   ablassen. Der Kompressor wird bei einem voreingestellt den Druck neu gestartet.
2. Drehen Sie den Reglerknopf gegen den Uhrzeigersinn, um die Luft abzuschalten, und stellen Sie den Schalter auf Aus Position.
3. Befestigen Sie das Spannfutter oder ein anderes Werkzeug am offenen Ende des Schlauches. Schalten Sie den Regler ein. In der Position AUTO pumpt der Kompressor Luft in den Tank. Er schaltet sich automatisch ab wenn das Gerät seinen maximalen voreingestellen Druck erreicht. In der Position OFF wird der Druck Schalter Funktioniert nicht und der Kompressor arbeitet nicht. Stellen Sie sicher, dass der Schalter in AUS-Position - Anschlieben beim Trennen des Netzkabels von der Steckdose.

Abbildung 4

Larm in der Druckluft

Feuchtigkeit in Druckluft bildet Tropfchen, wenn sie aus einem Luftfilter austritt.

Kompressorpumpe. Bei hoher Luftfeuchtigkeit oder wenn ein Kompressor im Dauerbetrieb ist

Bei längerem Gebrauch sammelt sich diese Feuchtigkeit im Tank.

mit einer Farbspruh- oder Sandstrahlpistole. Dieses Wasser wird aus dem Tank befindert

durch den Schlauch und aus der Pistole als mit dem Spruhmaterial vermischte Tropfchen.

WICHTIG: These Kondensation verursacht Wasserflecken in einer Lackierung, insbesondere

beim Spruhen anderer als Wasserbasiertar Farben. Beim Sandstrahlen fuhrt dies dazu, dass die

Sand ins Gehause und verstopf die Pistole, wodurch sie unwirksam wird. Ein Filter in der Luftleitung

(MP3105), möglichst nah an der Pistole angebracht,trägt zur Beseitigung dieser Feuchtigkeit bei.

SICHERHEITSVENTIL yWARNUNG!

Entfernen Sie die Sicherung nicht und versuchen Sie auch nicht, sie zu verstelle

Ventil! Dieses Ventil sollte unter

Druck durch gelegentliches Ziehen des Rings durch

Wenn nach dem Losen des Rings Luft austritt oder das Ventil

feststzt und nicht durch

Ring, MUSS dieser ersetzt werden.

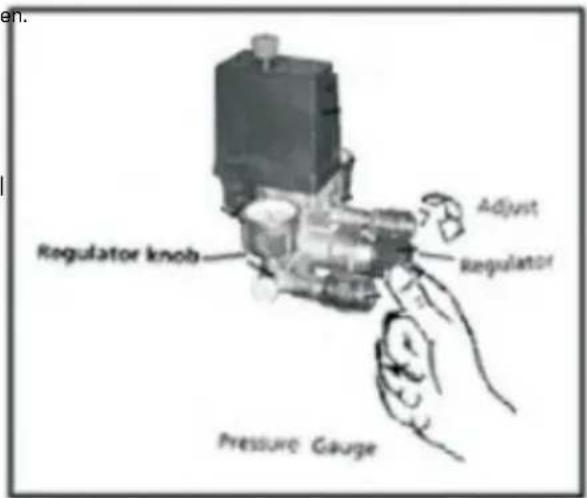

REGLERKNOPF (Abbildung 5)

1. Dieser Knopf regelt den Luftdruck auf eine

Luftbetriebenes Werkzeug oder Farbspritzpirtole.

1. Im Uhrzeigersinn drehen, um den Luftdruck zu erhöhen bei

Auslass. Wenn der gewünschte Druck erreicht ist,

mit Muttern gesichert.

Figure 5:

1. Um den Luftdruck am Auslass zu senken, drehen Sie gegen den Uhrzeigersinn.

2. Drehen Sie den Knopf vollständig gegen den Uhrzeigersinn, um den Luftstrom vollständig zu unterbrechen, und drücken Sie dann runter.

TANKDRUCKMESSER

Das Manometer zeit den Druck im Tank an und weist darauf auf hin, dass der Kompressor den Druck ordnungsgemäß aufbaut.

WARTUNG

yWARNUNG!

Trennen Sie die Stromquelle und halten Sie den gesamten Druck aus dem System ab, bevor Versuchen Sie, das Gerät zu installieren, zu warten, zu verlagern oder Wartungsarbeiten durchzuführen.

Überprüfen Sie den Kompressor regelmäß auf sichbare Probleme und führen Sie die Wartung durch Verfahren bei jeder Verwendung des Kompressors.

1. Den Ring am Sicherheitsventilziehen undihn in die Normalposition zurückschnappen halten.

yWARNUNG!

Das Sicherheitsventil muss ausgetauscht werden, wenn es sich nicht betätigten lasst oder nach dem Einsetzen des Rings Luft austritt. freigegeben.
2. Schalten Sie den Kompressor aus und halten Sie den Druck aus dem System ab. Lassen Sie die Feuchtigkeit ab. Tank durch Öffnen des Ablassnahns unter dem Tank.
3. Reinigen Sie Motor, Tank, Luftleitungen und Kührippen der Pumpe von Staub und Schmutz, während Kompressor ist immer noch AUS.

WICHTIG: Positionieren Sie das Gerät außerhalb des Sprühbereichs, da der Schlauch

Verhindern Sie, dass übermäßig Spruhen den Filter verstoptf.

SCHMIERUNG

DiesisteinolfreierKompressor,derkeineSchmierungbenotigt.

yVORSICHT!

Dieser Kompressor ist mit einem automatisch rücksetzbaren Überhitzungsschutz ausgestattet, der den Motor bei Überhitzung abschaltet.

Wenn der Überhitzungsschutz den Motor möglich abschelt, achten Sie auf Folgendes Ursachen.

1. Niedrige Spannung.
2. Luftfilter verstopft.
3. Mangelnde Beluftung.

yVORSICHT!

Wenn der Überhitzungsschutz aktiviert wird, muss der Motor abkühlen

vor dem Start heruntergebn. Der Motor startet automatisch ohne Vorwarnung neu, wenn er in die Netzsteckdose und das Gerät ist eingeschaltet.

Lagerung

1. Bewahren Sie Schläuche und Kompressor bei Nichtgebrauch an einem kühlen und trockenen Ort auf.
2. Feuchtigkeit im Abwassertank.
3. Den Schlauch abmontieren und das offene Ende nach unter hängen halten, damit das Wasser ablaufen kann.

FEHLERSUCHE-DIAGRAMM

Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Der Kompressor kann nicht laufen	1. Kein Strom2. Braune Sicherung3. Leistungsschaltergetrennt4. Thermische Überlastung, offenerStromkreis5. Der Druckschafter istgebrochen	1. Ist es eingesteck? Überprüfen Sie, ob Sicherungen/Schutzschalter vorhanden sind oder Motorüberlastung2. Ersetzen Sie die durchgebrannte Sicherung3. Zurücksetzen und bestimmen Sie die Ursache des Problems 4.Nachdem der Motor abgekühlt istheruntergebnis, wird es neu gestartet5. Ersatz
Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Der Motor brummt, aber kann nicht betriebenen werden oder lauft langsam	1. Rückschlagventil defectoder nicht geladen2. Schlechter Kontakt und niedrigeStromkreisspannung3. Kurzschluss oderUnterbrechung der Motorwicklung	1. Ersatz oder Reparatur2. Überprüfen Sie die Verbindung. Wenn mit einem Verlängerungsstecker,reinigen Sie es und überprüfen Sie die Schaltung mit einem Voltmeter3. Ersetzen Sie den Motor.Gefahr: Nichtden Scheck zerlegenVentil, wenn Luft imder Kraftstofftank; LuftablassTank
Seien Sie vorsichtig, wenn die Sicherung brennt durch/dieSchutzschalter lostwiederholt aus! Verwendeniskeine Veränderungskabelmit thisem Produkt	1. Falsche Sicherungsgröbe,Stromkreisüberlastung2. Rückschlagventil defectoder nicht geladen	1. Prüfen Sie, ob die Sicherungkorrigeren und eine Verzögerung verwendenSicherung. Andereelektrische Geräte vom Stromkreistrennen oder den Kompressoralleine betreibenAbzweigstromkreis2. Zerlegen Sie dasRückschlagventil, wenn es
		Luft im Kraftstofftank bei Austausch oder Reparatur; Luftablasstank
Thermische ÜberlastungSchutz verliert wiederholt die Leistung	1. Niedrige Spannung2. Verstopfter Luftfilter 3.Mangelnde Belüfung/RaumTemperatur zu hoch4. RückschlagventilFehlfunktion5. Kompressorventile defekt	1. Erweiterung eliminierenKabel, mit Voltmeter prüfen 2.Filter reinigen (siehe Abschnitt Wartung)3. Kompressor an einen gut belufteter Bereich4. Ersetzen 5.Ersetzen der
Klopfgeräusch,Lärm, übermöiger Vibration	1. Lose Schrauben und unebener Kraftstofftank2. Defekte Lager an Exzenter-oder Motorwellen3. Abgenutz oder beschädigtZylinder oder Kolbenringe	Ventilbaugruppe 1. Ziehen Sie die Dichtungskastenschrauben auf ein Position2. Ersatz 3. Ersetzen oder reparieren wie notwendig
FehlerbehebungDiagramm (Fortsetzung)Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Der Öltankdruck sinkt, wenn der Kompressorausgeschaltet	1. Lockerer Ablasshahn2. Ventildichtheit prüfen 3.Lose Verbindung von Druckschafter oder Regler	1. Anziehen2. Den Scheck zerlegenVentilbaugruppe reinigen oder ersetzen 3.Uberprüfen Sie alle Verbindungen mit Seite und wässriger Lösung und ziehen Sie sie fest 1.
Die kontinuierlicheBetrieb der	1. Zu hoher Luftverbrauchund zu kleiner Kompressor	Reduzieren Sie denVerbrauch oder den Kauf durch hoh
Kompressor ergibt einAbgabevolumenunternormal/niedrigFörderdruck	2. Der Ansaugfilter istabgewehrt3. Leckage in der Pipeline (aufder Maschine oder in externensysteme)4. Beschädigtes Einlassventil 5.Verschleiß der Kolbenringe	Lieferung (SCFM)2. Reinigung oder Austausch 3. Fallserforderlich, ersetzen Sie dieundachten Teile oder ziehen Sie sie festihnen4. Ersetzen Sie den KompressorVentil5. Ersetzen Sie Kolben und Zylinder
Übermäßig Feuchtigkeitin der Abluft	1. Überfälligiges Wasser inTank2. Hohe Luftfeuchtigkeit	1.Tank entleeren2. Gehen Sie in einen Bereich mit wenigerLuftfeuchtigkeit: Luftleitungsfilter verwenden
Der Kompressor lauftkontinuierlich und dasSicherheitsventil öffnet sich bei steigendem Druck	1. Fehlerhafter Druckschlalten2. Sicherheitsventil defekt	1. Schalter ersetzen 2.Sicherheitsventil durch Originalersatzteilensetzen
Übermäßig Startenum und (Autostart-)Stoppen	Überfälligige Kondensationim Tank	Öfter abtropfen halten
Der Entlader auf derDruckschalter verliertLuft	Rückschlagventil steckt fest in einemoffene Stelle	Scheck entfernen und ersetzenVentil

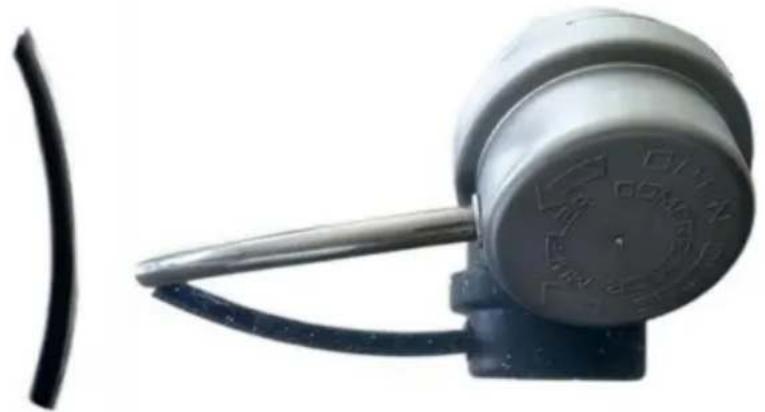

Anweisungen und Vorsichtsmaßnahmen für die Verwendung von Schalldämpfern Wenn das

Unternehmen das Werk verlässst, ist jeder Schalldämpfer mit einem 100 % schallabsorbierenden Luftflüss ausgestattet, das den Lärm des Geräts bis zu einem gewissen Grad reduzieren kann, normalerweise um etwa 2 dB. Es gibt keine spezielle Funktion oder Unterstützung für den normalen Betrieb des Geräts. Benutzer können wahlen, ob sie eine Schalldämpfergasflasche installieren möchten, und diesen Gerät ist optional. Es ist normal, dass die Gasflasche während des normalen Betriebs abfällt. Der Betrieb des Geräts wird dadurch nicht beeinträchtigt.

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass die

Das Produkt muss in der Europäischen Union getrennt entsorgt werden.

gilt für das Produkt und alle mit thisem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat

VOORZORGSMAATREGELEN BIIHET SPRUITEN

yWAARSCHUWING!

BELANGRIJKSTE TECHNISCHE GEGEVENS

Productnaam	Slaapkamer luchtcompressor
Model	JR550		JR750
Spanning	60Hz	220-240V~120V~/50Hz	120V~/	220-240V~/50Hz60Hz
	1700 tpm	1400 tpm	3400 tpmSnelheid	2800 tpm
Maximale druk	120 psi	120 psi	120 psi	120psi
Luchtopslag tankinhoud	1 gallon	4L	2 gallons	8L
Stroom	1 pk	630W	1 pk	860W

Installeren

positie

GELUID IN GEPERSTE LUCHT
