GEBRUIKSAANWIJZING JR880-2GAL Vevor

Wij streven er voordturdend maar om u gereedschappen gegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geen alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijkking met de groe topmerken en betekent Nietoodzakelijkkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken wanner u een bestelling bij onsplaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

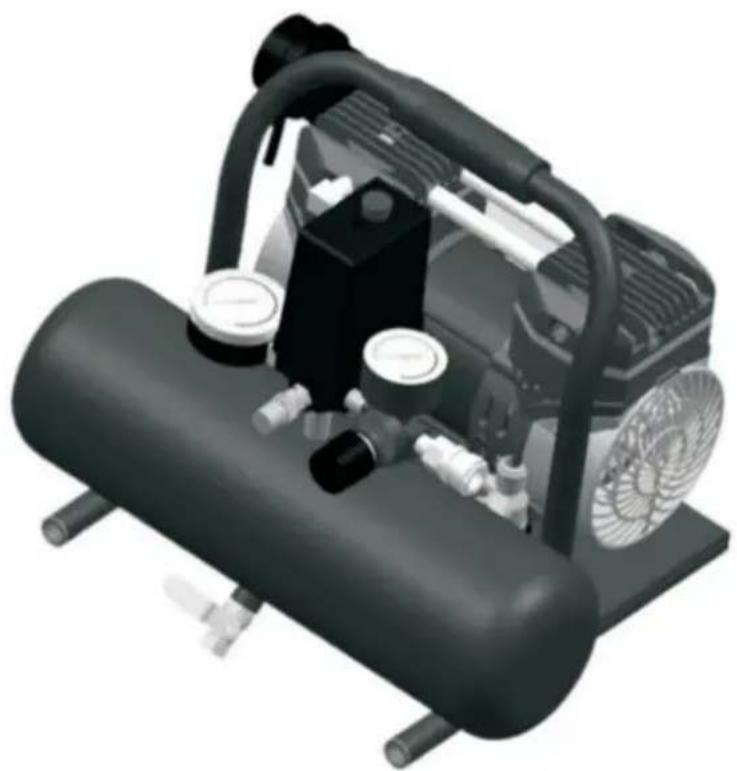

HORIZONTALE LUCHT

COMPRESSOR

MODEL: JR550/JR750

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijk interpreatie van once begruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heb ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons product+zijn

INSTRUCTIONS

Voorwoord

Allereerst wilnen we once oprechte dank uitspreken aan once klanten die onze

apparatuur haben gekocht. Deze handleiding is bedoeld om de klantenservice die met

deze apparatuur is geschreve, te verbeteren. We hopen dat de producten en Diensten van

het bedrijf u de kanaalhoffelijkheid brengen.

Belangrijke herinnering: Voor

uw eigen verilgheit dient u, voordat u dergelijke producten monteert en gebruikt, eerst deze

handleiding te lezen, zodat u de specifieke werkig, toepassing en möglichke problemen

van deze apparatuur begrijpt.

Beschrijven

De olievrije compressor is special ontworpen voor selfservicegebruikers in verschillende huishoudelijk je auto-

activiteiten. Deze compressoren leveren stroom voor spuitpistolen, slagmoersleutels en andere

gereedschappen. Deze apparaten können zonder olie werken. De perslucht van het apparaat bevat vocht. Als de

toepassing droge lucht vereist, installeer dan een waterfilter of luchtdroger.

Veiligheidssymbolen

In deze bedieningshandleiding en op de machine worden veiligheidssymbolen en

waarschuwingswoorden gebruikt om belangrijke veiligheidsinformatie over te brengen.

Deze sectie helpt u deze veiligheidssymbolen en waarschuwingswoorden beter te

begrijpen. yGEVAAR!

Gevaarindicatie Noodsiuatuies konnen, indien ze nicht worden vermeden, leiden tot de dood of ernstig letsel.

yWAARSCHUWING!

Waarschuwingsindicator Een potenteel gevaarlijke situatie kan, indien deze nicht worden vermeden, leiden tot

de dood of ernstig letsel. yLET

OP!

Voorzichtigheid geeft een gevaarlijke situatie aan die, indien nicht vermeden, KAN resulteren in lichte verwondingen.

ofmatigeverwonding.

yLET OP!

Let op: dit bericht geeft belangrijke informatie aan die, indien nicht opgevolgd, schade aan het apparaat KAN veroorzaken. apparatuur.

Losmaken

Controleer het apparaat na het uitpakken zorgvuldig op eventuele schade die is opgetreden

tijdens het transport. Zorg ervoor dat u de fittingsen, bouten, enz. goed vastdraait voordat u het apparaat in de auto zet. dienst.

yWAARSCHUWING!

Gebruik het apparaat Niet als hetijdens de verzending beschadigd is. Behandeling of gebruik. Schade kan kunden leiden tot barsten en letsel of schade aan eigendommen veroorzaken.

yGEVAAR!

Waarschuwing voor inadembare lucht

Deze compressor is nicht uitgerust en mag nicht worden gebrukt als ademlucht van goederen kwaliteit.

Voor elke toepassing van lucht voor menselijkke consumptie za de luchtcompressor het volgende要去en worden:uitgerust met geschikte in-line veiligheids- en alarmapparatuur. Deze extra

Er is apparatuur nodig om de lucht op de juiste manier te filteren en te zuiveren om aan de minimale specificaties voor ademhaling van klasse D zoals beschreven in Compressed

GasspecificatieAssociationCommodityG7.1-1966.OSHA 29 CFR

Door het gebruik van luchtcompressoren en andere componenten (materialpomp, spuitmachine)

pistol, filters, smeermiddelen, slangen, enz.), die een hogedrukpmpsystem vormen,

De volgende veiligheidsmaatregelen moeten algtd worden nageleefd:

1. Lees alle handleidingen die bij dit product zijn geleverd zorgvuldig door om er volledig vertrouwd mee te raken. uzelf met de contrôle en het juiste gebruik van de apparatuur.
2. Voldoe aan alleplaatselijke elektrische en veiligheidsvoorschriften, evenals aan de nationale

1. Alleen personen die bekend zich met deze veiligeidsvoorschriften mogen de compressor gebruiken.

2. Houd bezoekers op afstand en LAST kinderen nooit de werkruimte betreden.

3. Draag bij het bedieren van pompen of apparaten een veiligheidsbril en gebruik gehoorbescherming, bescherming.

4. Ga nied staan en gebruik de pomp of het apparaat Niet als handvat.
5. Controleer voor elk gebruik het persluchtsystem en de elektrische componenten op tekenen van schade, verslechtering, zwakte of lekkage. Repareren of verrangen defecte artikelen voor gebruik controleren.
6. Controller regelmatig of alle bevestigingsmiddelen nog goed vastzitten.

yWAARSCHUWING!

Apparatuur en regelapparatuur können vlambogen genereren, waardoor brandbare gassen of dampen. Niet bedieren of repareren in of nabij ontvlambare gassen of dampen. Het is Het is verboden om brandbare vloeistoffen of gassen in de buurt van de compressor op te

slaan. yLET OP!

Zelfs als het apparaat stopt, hunnen de onderdelen van de compressor nog steeds heet zich.

1. Houd uw vingers uit de buurt van de draaiende compressor,,ondat deze snel beweegt en Oververhitte componenten können letsel en/of brandwonden veroorzaken.
2. Als de apparatuur abnormaal begint te trillen, stop dan de motor/motor en controllerer direct de oorzaak. Trillingen zijn meestal een waarschuwing voor een storing. Om het risico op brand te verkleinen,要去 de buitenkant van de motor vrij worden gezchoolen van olie, oplosmiddelen en overtollig smeervet.

yGEVAAR!

Probeer de brandstoftank Niet te repareren of te modificeren! Lassen, boren of welke andere andere aanpassingen konnen de tank verzwakken, wat kan leiden tot een tankbreuk of

explosieschade. Zorg ervoor dat u versleten of beschadigde brandstoftanks verwangent.

yWAARSCHUWING!

Verwijder of probeer nooit de veiligheidsklep aan te passen. Houd de veiligheidsklep vrij van verf en andere ophopingen.

yWAARSCHUWING! Laat dagelijks vloeistof uit de tank lopen

1. Tanks roesten door vochtophoping, wat de tank verzwakt. Zorg ervoor dat je het water aftapt Controller de tank regelmatig en controllerer deze periodiek op onveiligige omstandigheden, zoals roestvorming en corrosie.
2. Snel bewegende lucht za stof en vuil opwaaien, wat schadelijk kan zich. Laat de lucht ontsnappen langzaam bij het afvoeren van vocht en het ontluchten van het compressorsystem.

Spuit geen brandbare materialen in de buurt van open vuur of in de buurt van ontstekingsbronnen. inclusief de compressorenheid.

1. Rook nichtijdens het spuiten van verf, insecticiden of andere brandbare stoffen. stoffen.
2. Gebruik een gezichtsmasker/ademhalingsmasker bij het spuiten en spuit in een goed geventileerde ruimte om gezondheids- en brandgevaren te voorkomen.
3. Spuit geen verf of andere spuitmaterialen rechtstreeks op de compressor.
   Plaats de compressor zo ver möglichk van het spuitgebied om de kans op overlast te minimaliseren.
   de ophoping van overtollige spray op de compressor.
4. Volg de onderstaande instructies bij het spuiten of reinigen met oplosmiddelen of giftige chemicalien. instructies van de fabrikant van de chemische stof.

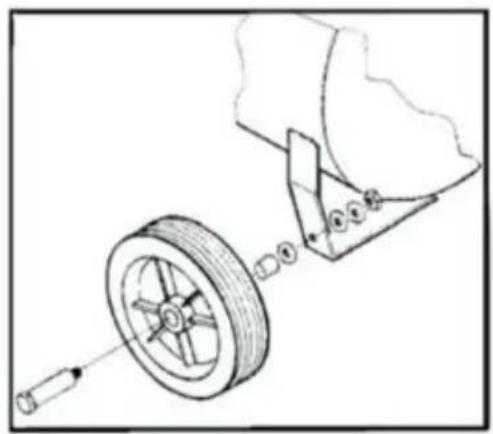

MONTAGE WIEL MONTAGE

Monteer de WIelen zoals afgebeeld in Figuur 1.

Het is erg belangrijk om de compressor op een schone en goed geventileerde plaats te installereren. De minimale afstand tussen de compressor en de muur bedraagt 18 inch, aangezien objcten kan de luchtstroom belemmeren en de omgevingstemperatuur mag nicht hoger+zijn dan 100^ F.

yLET OPI!

Plaats de luchtinlaat van de compressor nicht in de buurt van stoom-, verfspuit-, zandstraal- of andere plekken.
elke andere bron van verontreiniging. Deze verontreinigungen können de motor beschadigen.

ELEKTRISCHE INSTALLATIE

yWAARSCHUWING!

Alle bedrading en elektrische aansluitingen dienen door gekwalificeerde elektriciens te worden uitgevoerd. De installmentie moet voldoen aan deplaatselijke voorschriften en de nationale elektricitesvvoorschriften.

yLET OPI!

Gebruik nooit een verlengsnoer met dit product. Gebruik een extra luchtslang inplaats van een verlengsnoer om stroomverlies en permanente motor te voorkomenschade. Bij gebruik van een verlengsnoer vervalt de garantie.

yGEVAAR!

Onjuist gebruik van de aardingsstekker kan leiden tot een möglichk risico op elektrische schok!

yGEVAAR!

Gebruik geen aardingsadapter bij dit product!

1. Als reparatie of verranging van het snoer of de stekker nodig is, sluit dan geen aarding aan draad maar een van de platte bladaansluitingen. De draad met isolatie met een externe Het groene oppervlak (met of zonder gele strepen) is de aarddraad.

yWAARSCHUWING!

Sluit nooit een groene (of groen en gele) draad aan op een spanningvoerende aansluiting.

1. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als de aardingsinstrumenties nicht correct+zijn.

volledig begrepen is, of als u twijfelt of het product goed geaard is.

Wijzig de meegeleverde stekker Niet. Als deze Niet in het stopcontact past, LAST dan een geschikt stopcontact installereren door een elektricien.

gediplomeerd elektricien.

yWAARSCHUWING!

y Lokale elektrische bedrangscodes verschillen per gebied. Bronbedrading, stekker en

De beschermer moet minimaal geschikt voor de ampere en de spanning die op de beschermer staan aangegeven.

motortypeplaatje en voldoen aan alle elektrische voorschriften voor dit minimum.

Y Gebruik een trage zekering of een stroomonderbreker.

WERKING

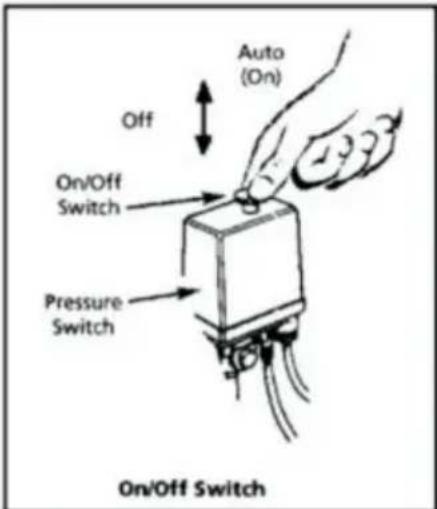

Drukschakelaar - Auto/Uit-schakelaar - In de AUTO-stand schakelt de compressor uit

automatisch wanner de tankdruk de maximale vooraf ingestelde druk bereikt. In de

UIT-stand. De compressor zal nicht werken. Deze schakelaar moet in de UIT-stand staan.

positie bij het aansluiten of loskoppelen van het netsnoer van het stopcontact

of bij het wisselen van luchtgereedschap.

Regelaar - De regelaar regelt de hoeveelheid luchtdruk die bij de slang worden vrijgegeben

stopcontact.

Veiligheidsventiel - Dit ventiel laut automatisch lucht ontsnappen als de druk in de tank te hoog worden.

het vooraf ingestelde maximum.

Afvoerbuis - Deze buis transporteert perslucht van de pomp waar de controlekamer.

klep. Deze buis wordt erg heet tijdens gebruik. Raak de afvoerbuis nooit aan om het risico op ernstige brandwonden te

voorkomen.

Terugslagklep: een eenrichtingsklep die lucht in de tank-Laat komen, maar voorkomt dat er lucht in de tank komt.

de tank zodate het water Niet terugstroomt maar de compressorpomp.

Handvat: ontworpen om de compressor te verplaatsen.

yWAARSCHUWING!

Gebruik bij units met wielen nooit de handgreep om de unit volledig van de grond te tillen.

Afvoer Petcock-Deze klep bevindt zich op de bodem van de tank. Gebruik deze klep om

Laat dagelijks het vocht uit de tank lopen om het risico op corrosie te verminderen.

Verlaag de tankdruk tot onder de 10 psi en LAST Vervolgens dagelijks het vochtuit de tank lopen.

Vermijd corrosie in de tank. Laat vocht uit de tank lopen door de aftapkraan te openen bevindt zich onder de tank.

SMERING

Dit is een olievrij product en heeft GEEN smering nodig om te kunnen werken.

INBRAAKPROCEDURE

yLET OPI!

Bevestig de luchtklem of een ander gereedschap Niet aan het open uiteinde van de slang totdat de opstartprocedure is voltooid.

voltoid en eenheidscontroles ok.

BELANGRIJK: Laat de compressor nicht werken voordat

het lezen van de instructies, anders kan er schade ontstaan.

1. Draai de regelaar volledig met de klok mee om de luchtstroom te openen.
2. Zet de schakelaar op de UIT-stand en sluit de stroom aan koord.
3. Zet de schakelaar op de AUTO-positie en LAST het apparaat draaien 30 minutes om de pomponderdelen in te latent lopen.
4. Draai de regelknop volledig

tegen de klok in. De compressor zar opbouwen tot maximale vooringestelde druk en uitschakeling.

1. Draai de regelknop met de klok mee om lucht te latent stromen.
   aftappen. Compressor start opniew op bij een vooraf ingestelde druk.
2. Draai de regelknop gegen de klok in om de lucht uit te schakelen en zet de schakelaar op uit positie.
3. Bevestig de klem of een ander gereedschap aan het open uiteinde van de slang. Zet de regelaar aan. In de AUTO-stand, de compressor pomp tucht in de tank. Hij schakelt automatischuit wanner de unit zich maximale vooraf ingestelde druk bereikt. In de UIT-stand.de druk schakelaar kan nicht functioneren en de compressor za nicht werken. Zorg ervoor dat de schakelaar in UIT-stand bij het aansluten wanner u de stekker uit het stopcontact haalt.

Figuur 4

Vocht in samengeperste lucht za zich in druppeltjes vormen als het uit een luchtstroom kommt.

compressorpomp. Wanner de luchtvochtigheid hoog is of wanner een compressor continu draait

Als u het gedurende een langereperiode gebruikt, zal dit vocht zich in de tank verzamelen. Wanneer met behulp van een verfspuit of zandstraalpistol. Dit water wordt uit de tank gehald via de slang en uit het pistol als druppels vermengd met het spuitmaterialiaal.

BELANGRIJK: Deze condensatie veroorzaakt watervlekken in de verflaag, vooral bij het spuiten van andere dan op water gebaseerde verf. Bij zandstralen za het de zand in de behuizing en verstopt het pistool waardoor het nicht meer effectief is. Een filter in de luchtleiding (MP3105), zo zich möglichk bij het pistool geplaatst, helpt dit vocht te verwijderen.

VEILIGHEIDSKLEP

yWAARSCHUWING!

Verwijder of probeer de verilgheidsvoorzieningen Niet aan te passen

klep! Deze klep moet worden gecontroleerd onder

druk af en toe door aan de ring te trekken

hand. Als er lucht lekt nadat de ring is losgelaten, of als de klep

vastzit en Niet kan worden bediend door

ring. MOET deze verrangen worden.

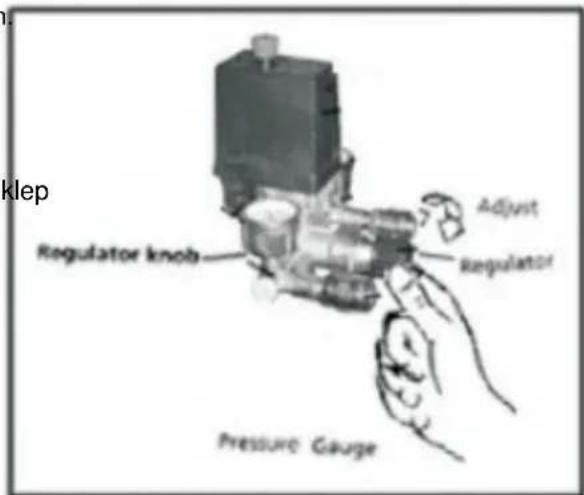

REGELKNOP (figuur 5)

1. Deze knop regelt de luchtdruk maar een

luchtdrukgereedschap of verfspuitpistol.

1. Draai met de klok mee om de luchtdruk te verhogen

uitlaat. Wanner de gewenste druk is bereikt.

yastgezet met moeren.

Figure 5:

1. Om de luchtdruk bij de uitlaat te verlagen, draait u tegen de klok in.

2. Draai de knop volledig gegen de klok in om de luchtstroom volledig af te sluiten en druk verrolgens op de knop omlaag.

TANKDRUKMETER

De meter geeft de druk in de tank aan, wat aangeeft dat de compressor de druk goed opbouwt.

ONDERHOUD

yWAARSCHUWING!

Koppel de stroobron los en LAST alle druk uit het systeem ontsappen voordat u het proberen te installereren, onderhonden, verplaatsen of repareren.

Controleer de compressor regelmatig op zichbare problèmes en volg de onderhoudsinstructies procedures telkens wanneer de compressor worden gebrukt.

1. Trek aan de ring op het veiligheidsventiel en LAST deze terugspringen aan de normale positie.

yWAARSCHUWING!

Het veiligheidsventiel moet worden verrangen als het Niet kan worden bediend of als er lucht lekt nadat de ring is geplaatst.uitgegeven.

1. Zet de compressor uit en LAST de druk uit het system ontsnappen. Laat het vocht uit het systeem lopen. tank door de aftapkraan onder de tank te openen.
2. Maak stof en vuil van de motor, tank, leidingen en koelribben van de pomp schoon verwijl compressor is nog steeds UIT.

BELANGRIJK: Plaats het apparaat uit de buurt van het spuitgebied, odomat de slang kan

Voorkom dat overmatig spreoen het filter verstopt.

SMERING

Dit is een olievrije compressor die geen smering nodig heeft.

yLET OPI!

Deze compressor is uitgerust met een automatische thermische overbelastingsbeveiliging, die de motor uitschakelt als deutsche oververhit raakt.

Als de thermische overbelastingsbeveiliging de motor vaak uitschakelt, kijk dan maar het volgende oorzaken.

1. Lage spanning.
2. Verstopt luchtfilter.
   3.Gebrek aan goede ventilatie.

yLET OP!

Als de thermische overbelastingsbeveiliging is geactiveerd,要去 de motor de tijd krijgen om af te koelen voordat u start. De motor start automatisch opnieuw zonder waarschuwing als deleze in de het stopcontact en het apparatusaat is ingeschakeld.

Opslag

1. Wanner u de slangen en de compressor nicht gebruikt, bewaart u deze op een koele en droge plaats.
2. Vocht in de afvoertank.
3. Koppel de slang los en hang het open uiteinde maar beneden, zodat het water kan weglopen.

Symptom	Mogelijk oorzaak (en)	Corrigerende maatregelen
De compressor kan nicht rennen	1. Geen elektriciteit2. Bruine zekering3. Stroomonderbreker losgekoppeld4. Thermische overbelasting open circuit5. De drukschakelaar is gebroken	1. Is het aangesloten? Controleer op zekeringen/stroomonderbrekers of motor overbelasting2. Vervang de doorgebrande zekering3. Reset en bepaal deoorzaak van het probleem 4.Nadat de motor is afgekoeldaar beneden, het za opnieuw opstarten5. Vervang
Symptom	Mogelijk oorzaak (en)	Corrigerende maatregelen
De motor bromt maar kan nicht werken of loopt langzaam	1. Terugslagklep defect of Niet geladen2. Slecht contact en lage circuitspanning 3.Motorwikkeling kortsluiting of open circuit	1. Vervang of reparatie2. Controleer de verbinding. Als gebruik een verlengstekker, maak het schoon en controller de circuit met een voltmeter3. Vervang de motor Gevaar:Niet demonteer de chequeklep als er lust in zitde brandstoffank; Luchtafvoer tank
Wees voorzichtig als de zekering brandt door/de De stroomonderbreker slaat herhaaldelijk uit! Gebruik geen verlengsnoeren met dit product	1. Verkeerde zekeringmaat,circuitoverbelasting2. Terugslagklep defect of Niet geladen	1. Controleer of de zekering is corrigeer en gebruik een vertraging zekering. Andere loskoppelenelektrische apparaten uit het circuithalen of de compressor selbstandiglaten werkenvertakkingscircuit2. Demonteer de terugslagklep wonneer er
		lucht in de brandstoftank tijdens verwanging of reparatie; Luchtafvoertank
Thermische overbelasting beschermer verliest herhaaldelijk vermogen	1. Lage spanning2. Verstopt luchtfilter 3.Gebrek aan goede ventilatie/ruimte temperatuur te hoog4. Terugslagklep storing5. Compressorkleppen zich defect	1. Elimineer extensie snoer, controller met voltmeter2. Filter schoonmaken (zie hoofdstuk Onderhoud)3. Verplaats de compressor maar goed geventileerde ruimte4. Vervangen 5.Vervang de klepconstructie
Kloppend geluid, lawaai, overmatig trilling	1. Losse boute en ongelijke brandstoffank2. Defecte lagers op excentrische of motorassen3. Versleten of gegroefd cilinders of zuigerveren	1. Draai de boute van de pakkingdoos vast tot een horizontale positie 2.Vervanging 3.Vervangen of repareren als nodig
Probleemoplossing Grafiek (vervolg) Symptom	Mogelijk oorzaak (en)	Corrigerende maatregelen
De druk in de olietank daalt wonneer de compressor draait. uitgeschakeld	1. Losse aftapkraan2. Controller de lekkege van de klep. 3. Losse verbinding van drukschakelaar of regelaar	1. Aanspannen2. Demonteer de cheque klepmontage, schoonmaken of vervangen3. Controller alle aansluitingen met zeep en waterige oplossing en draai ze goed vast 1.
De voortdurende werkung van de	1. Overmatig luchtverbruik en tekleine compressor	Verminder het gebruik of koop via hogere lustcht
compressor resultiert in een afvoervolume onder normaal/laag afvoerdruk	2. Het inlaatfilter is geblokkeerd 3. Lekkage in de pijpleiding (op de machine of in externe systemen) 4. Beschadigde inlaatklep 5. Slijtage van zuigerveren	levering (SCFM) 2. Reinigen of verrangen 3. Vervang indien nodig de lekkende onderdelen of draai ze vast hen 4. Vervang de compressor ventiel 5. Vervang de zuiger en cilinder
Overmatige vochtigkeit in afvoerlucht	1. Overmatig water in tank 2. Hoge luchtvochtigkeit	1. Afvoertank 2. Ga waar een gebied met minder vochtigkeit: gebruik lucktlijnfilter
Compressor draait continu en veiligheidsventiel opent als de druk stijgt	1. Defecte druk schakelaar 2. Defecte veiligheidsklep	1. Vervang de schakelaar. 2. Vervang het veiligheidsventiel door een origineel verwangings
Overmatig starten en (automatisch starten) stoppen	Overmatige condensatie in tank	Vaker aftappen
De ontlader op de drukschakelaar lekt lucht	Terugslagklep vastgelopen in een open positie	Contrôle verwijderen en vervangenventiel

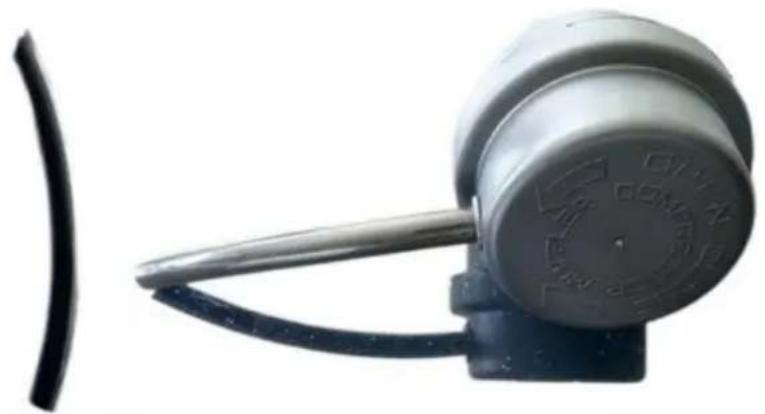

Instructies en voorzorgsmaatregelen voor het gebruik van geluiddempers Wanner het bedrijf de fabriek verlaat, is elke geluiddempo uitgerust met een 100 geluidsabsorberende 8mm luchtpijp, die het geluid van de apparatuur tot op zekere hoogte kan verminderen, meestal met ongeveen 2 dB. Er is geen speciale functie of assistentie voor de normale werkung van de apparatuur. Gebruikers konnen kiezen of ze een geluiddempende gascilinder wollen installereren, en dit apparaat is optioneel. Het is normal dat de gascilinder eraf valtijdens normale werkung. De werkung van de apparatuur worden nicht beinvloed.

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbol met een doorgestreepte afvalbak geeft aan dat de product vereistAPE afvalinzameling in de Europese Unie.Dit

is van toepassing op het product en alle accessoires die met dit symboleren zijn gemarkeerd. Producten Als zodanig gemarkeerde artikelen mogen nicht bij het normale huisvuil worden gegood, maar要去en maar een inzamelpunt voor recycling van elektrische en elektronische apparaten gebracht.

Fabrikant: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geiporteerd aan AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Geiporteerd aanr de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
