GEBRUIKSAANWIJZING FB1390D-108AF-10C30 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HORIZONTALE LUCHT

COMPRESSOR

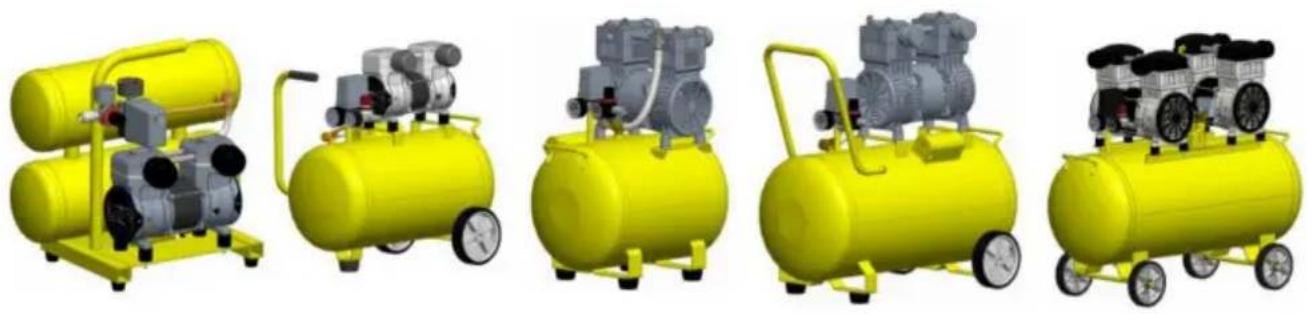

Afbeeldingen van het uiterlijk (verschillende modellen kunnen verschillen in uiterlijk, raadpleeg de werkelijke product- of website-informatie voor de nauwkeurigheid)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Voorwoord

Allereerst willen we onze oprechte dank uitspreken aan onze klanten die ons hebben geholpen. onze apparatuur gekocht Deze handleiding is bedoeld voor klantenservice om uw ervaring te verbeteren Geschreven met deze apparatuur. Ik hoop dat de producten en diensten van het bedrijf u de kanaalhoffelijkheid.

Belangrijke herinnering

Voor uw eigen veiligheid moet u, voordat u dergelijke producten monteert en gebruikt, eerst: Lees deze handleiding om de unieke werking, toepassing en mogelijke toepassingen te verduidelijken problemen met deze apparatuur.

Beschrijven

De olievrije compressor is speciaal ontworpen voor zelfbedieningsgebruikers in verschillende huishoudelijke en automobielactiviteiten. Deze compressoren leveren stroom voor spuitpistolen, slagsleutels en andere gereedschappen. Deze apparaten kunnen werken zonder olie. De perslucht van het apparaat zal vocht bevatten. Als de toepassing heeft droge lucht nodig, installeer dan een waterfilter of luchtdroger.

Veiligheidsborden

In deze gebruiksaanwijzing en op de machine worden veiligheidssymbolen en waarschuwingswoorden gebruikt worden gebruikt om belangrijke veiligheidsinformatie over te brengen. Deze sectie helpt u uw begrip van deze veiligheidssymbolen en waarschuwingswoorden te vergroten.

ÿGEVAAR!

Gevaarindicatie Noodsituaties kunnen, indien ze niet worden vermeden, leiden tot de dood of ernstig letsel.

ÿWAARSCHUWING!

Waarschuwingsindicator Een potentieel gevaarlijke situatie kan, indien niet vermeden, leiden tot: overlijden of ernstig letsel.

ÿLET OP!

Voorzichtigheid geeft een gevaarlijke situatie aan die, indien niet vermeden, KAN resulteren in lichte verwondingen. of matige verwonding.

ÿLET OP!

Let op: dit bericht geeft belangrijke informatie aan die, indien niet opgevolgd, schade aan het apparaat KAN veroorzaken. apparatuur.

Losmaken

Controleer het apparaat na het uitpakken zorgvuldig op eventuele schade die is opgetreden

tijdens het transport. Zorg ervoor dat u de fittingen, bouten, enz. goed vastdraait voordat u het apparaat in de auto zet.

dienst.

ÿWAARSCHUWING!

Gebruik het apparaat niet als het tijdens de verzending beschadigd is. Behandeling of gebruik. Schade kan kunnen leiden tot barsten en letsel of schade aan eigendommen veroorzaken.

ÿGEVAAR!

Waarschuwing voor inadembare lucht

Deze compressor is niet uitgerust en mag niet worden gebruikt als ademlucht van golederen kwaliteit.

Voor elke toepassing van lucht voor menselijke consumptie zal de luchtcompressor het volgende moeten doen: uitgerust met geschikte in-line veiligheids- en alarmapparatuur. Deze extra

Er is apparatuur nodig om de lucht op de juiste manier te filteren en te zuiveren om aan de minimale specificaties voor ademhaling van klasse D zoals beschreven in Samengeperst gas

Specificatievereniging Commodity G7.1-1966.OSHA 29 CFR 1910.134. en/of

Canadese Normenverenigingen (CSA)

ALGEMENE VEILIGHEIDSINFORMATIE

Door het gebruik van luchtcompressoren en andere componenten (materiaalpomp, spuitmachine) pistolen, filters, smeermiddelen, slangen, enz.), die een hogedrukpompsysteem vormen,

De volgende veiligheidsmaatregelen moeten altijd worden nageleefd:

1. Lees alle handleidingen die bij dit product zijn geleverd zorgvuldig door om er volledig vertrouwd mee te raken. uzelf met de controle en het juiste gebruik van de apparatuur.

2. Voldoe aan alle plaatselijke elektrische en veiligheidsvoorschriften, evenals aan de nationale Electrical Code (NEC) en Occupational Safety and Health Act (OSHA) in de Verenigde Staten.

3. Alleen personen die bekend zijn met deze veiligheidsvoorschriften mogen de compressor gebruiken.

4. Houd bezoekers op afstand en laat kinderen nooit de werkruimte betreden.

5. Draag bij het bedienen van pompen of apparaten een veiligheidsbril en gebruik gehoorbescherming bescherming.

6. Ga niet staan en gebruik de pomp of het apparaat niet als handvat.
7. Controleer voor elk gebruik het persluchtsysteem en de elektrische componenten op tekenen van schade, verslechtering, zwakte of lekkage. Repareren of vervangen defecte artikelen vóór gebruik controleren.
8. Controleer regelmatig of alle bevestigingsmiddelen nog goed vastzitten.

ÿWAARSCHUWING!

Apparatuur en regelapparatuur kunnen vlambogen genereren, waardoor brandbare gassen of dampen. Niet bedienen of repareren in of nabij ontvlambare gassen of dampen. Het is

Het is verboden om brandbare vloeistoffen of gassen in de buurt van de compressor op te slaan.

ÿLET OP!

Zelfs als het apparaat stopt, kunnen de onderdelen van de compressor nog steeds heet zijn.

1. Houd uw vingers uit de buurt van de draaiende compressor, omdat deze snel beweegt en

Oververhitte componenten kunnen letsel en/of brandwonden veroorzaken.

1. Als de apparatuur abnormaal begint te trillen, stop dan de motor/motor

en controleer direct de oorzaak. Trillingen zijn meestal een waarschuwing voor een storing.

Om het risico op brand te verkleinen, moet de buitenkant van de motor vrij worden gehouden van olie, oplosmiddelen en overtollig smeervet.

ÿGEVAAR!

Probeer de brandstoftank niet te repareren of te modificeren! Lassen, boren of welke andere andere aanpassingen kunnen de tank verzwakken, wat kan leiden tot een tankbreuk of

explosieschade. Zorg ervoor dat u versleten of beschadigde brandstoftanks vervangt.

ÿWAARSCHUWING!

Verwijder of probeer nooit de veiligheidsklep aan te passen. Houd de veiligheidsklep vrij van verf en andere ophopingen.

ÿWAARSCHUWING! Laat dagelijks vloeistof uit de tank lopen

1. Tanks roesten door vochtophoping, wat de tank verzwakt. Zorg ervoor dat je het water aftapt Controleer de tank regelmatig en controleer deze periodiek op onveilige omstandigheden, zoals roestvorming en corrosie.

2. Snel bewegende lucht zal stof en vuil opwaaien, wat schadelijk kan zijn. Laat de lucht ontsnappen langzaam bij het afvoeren van vocht en het ontluchten van het compressorsysteem.

VOORZORGSMAATREGELEN BIJ HET SPRUITEN

ÿWAARSCHUWING!

Spuit geen brandbare materialen in de buurt van open vuur of in de buurt van ontstekingsbronnen. inclusief de compressoreenheid.

1. Rook niet tijdens het spuiten van verf, insecticiden of andere brandbare stoffen. stoffen.
2. Gebruik een gezichtsmasker/ademhalingsmasker bij het spuiten en spuit in een goed geventileerde ruimte om gezondheids- en brandgevaar te voorkomen.
3. Spuit geen verf of andere spuitmaterialen rechtstreeks op de compressor.

Plaats de compressor zo ver mogelijk van het spuitgebied om de kans op overlast te minimaliseren. de ophoping van overtollige spray op de compressor.

1. Volg de onderstaande instructies bij het spuiten of reinigen met oplosmiddelen of giftige chemicaliën. instructies van de fabrikant van de chemische stof.

MONTAGE

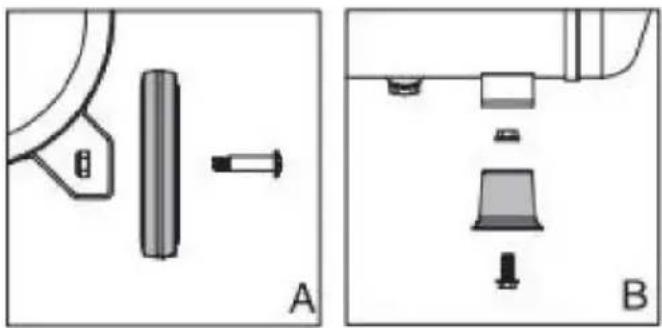

WIEL MONTAGE

Verschillende productaccessoires zijn verschillend, voornamelijk onderverdeeld in wielen en voet pads. Controleer het meegeleverde accessoirepakket vóór de installatie en Monteer de bijbehorende wielen en voetzolen volgens het volgende diagram.

Het is erg belangrijk om de compressor op een schone en goed geventileerde plaats te installeren. De minimale afstand tussen de compressor en de muur bedraagt 18 inch, aangezien objecten kan de luchtstroom belemmeren en de omgevingstemperatuur mag niet hoger zijn dan 100 ° F.

ÿLET OP!

Plaats de luchtinlaat van de compressor niet in de buurt van stoom-, verfspuit-, zandstraal- of andere plekken. elke andere bron van verontreiniging. Deze verontreinigingen kunnen de motor beschadigen.

ELEKTRISCHE INSTALLATIE

ÿWAARSCHUWING!

Alle bedrading en elektrische aansluitingen dienen door gekwalificeerde elektriciens te worden uitgevoerd. De installatie moet voldoen aan de plaatselijke voorschriften en de nationale elektriciteitsvoorschriften.

ÿLET OP!

Gebruik nooit een verlengsnoer met dit product. Gebruik een extra luchtslang in plaats van een verlengsnoer om stroomverlies en permanente motor te voorkomen schade. Bij gebruik van een verlengsnoer vervalt de garantie.

ÿGEVAAR!

Onjuist gebruik van de aardingsstekker kan leiden tot een mogelijk risico op elektrische schokken. schok!

ÿGEVAAR!

Gebruik geen aardingsadapter bij dit product!

1. Als reparatie of vervanging van het snoer of de stekker nodig is, sluit dan geen aarding aan draad naar een van de platte bladaansluitingen. De draad met isolatie met een externe Het groene oppervlak (met of zonder gele strepen) is de aarddraad.

ÿWAARSCHUWING!

Sluit nooit een groene (of groen en gele) draad aan op een spanningvoerende aansluiting.

1. Controleer bij een gekwalificeerde elektricien of onderhoudsmonteur of de aardingsinstructies niet correct zijn. volledig begrepen is, of als u twijfelt of het product goed geaard is.

Wijzig de meegeleverde stekker niet. Als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een elektricien. gediplomeerd elektricien.

ÿWAARSCHUWING!

ÿ Lokale elektrische bedradingscodes verschillen per gebied. Bronbedrading, stekker en

De beschermer moet minimaal geschikt zijn voor de ampère en de spanning die op de beschermer staan aangegeven.

motortypeplaatje en voldoen aan alle elektrische voorschriften voor dit minimum.

ÿ Gebruik een trage zekering of een stroomonderbreker.

WERKING

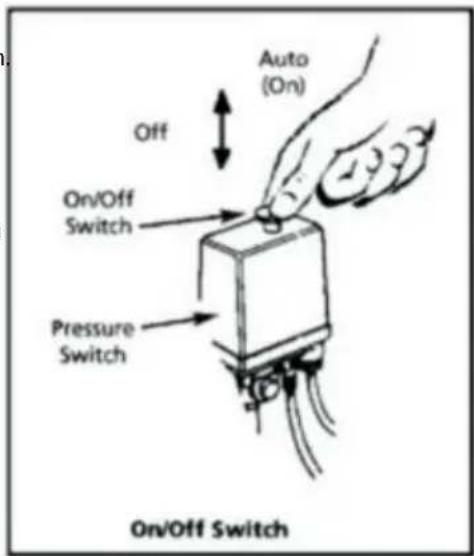

Drukschakelaar - Auto/Uit-schakelaar - In de AUTO-stand schakelt de compressor uit

automatisch wanneer de tankdruk de maximale vooraf ingestelde druk bereikt. In de

UIT-stand. De compressor zal niet werken. Deze schakelaar moet in de UIT-stand staan.

positie bij het aansluiten of loskoppelen van het netsnoer van het stopcontact

of bij het wisselen van luchtgereedschap.

Regelaar - De regelaar regelt de hoeveelheid luchtdruk die bij de slang wordt vrijgegeven

stopcontact.

Veiligheidsventiel - Dit ventiel laat automatisch lucht ontsnappen als de druk in de tank te hoog wordt.

het vooraf ingestelde maximum.

Afvoerbuis - Deze buis transporteert perslucht van de pomp naar de controlekamer.

klep. Deze buis wordt erg heet tijdens gebruik. Raak de afvoerbuis nooit aan om het risico op ernstige brandwonden te

voorkomen.

Terugslagklep: een eenrichtingsklep die lucht in de tank laat komen, maar voorkomt dat er lucht in de tank komt.

de tank zodat het water niet terugstroomt naar de compressorpomp.

Handvat - Ontworpen om de compressor te verplaatsen.

ÿWAARSCHUWING!

Gebruik bij units met wielen nooit de handgreep om de unit volledig van de grond te tillen.

Afvoer Petcock-Deze klep bevindt zich op de bodem van de tank. Gebruik deze klep om

Laat dagelijks het vocht uit de tank lopen om het risico op corrosie te verminderen.

Verlaag de tankdruk tot onder de 10 psi en laat vervolgens dagelijks het vocht uit de tank lopen.

Vermijd corrosie in de tank. Laat vocht uit de tank lopen door de aftapkraan te openen

bevindt zich onder de tank.

SMERING

Dit is een olievrij product en heeft GEEN smering nodig om te kunnen werken.

INBRAAKPROCEDURE

ÿLET OP!

Bevestig de luchtklem of een ander gereedschap niet aan het open uiteinde van de slang totdat de opstartprocedure is voltooid. voltooid en eenheidscontroles ok.

BELANGRIJK: Gebruik de compressor niet voordat u de instructies hebt gelezen, anders kan er schade ontstaan.

kan het gevolg zijn.

1. Draai de regelaar volledig met de klok mee om de luchtstroom te openen

2. Zet de schakelaar op de UIT-stand en sluit de stroom aan koord.

3. Zet de schakelaar op de AUTO-positie en laat het apparaat draaien 30 minuten om de pomponderdelen in te laten lopen.

4. Draai de regelknop volledig tegen de klok in. De compressor zal opbouwen tot maximale vooringestelde druk en uitschakeling.

5. Draai de regelknop met de klok mee om lucht te laten stromen. aftappen. Compressor start opnieuw op een vooraf ingestelde waarde druk.

6. Draai de regelknop tegen de klok in om de kraan te sluiten uit de lucht en zet de schakelaar op de uit-stand.

7. Bevestig de klem of een ander gereedschap aan het open uiteinde van de slang. Zet de regelaar aan.In de AUTO-stand, de compressor pompt lucht in de tank. Hij schakelt automatisch uit wanneer de unit zijn maximale vooraf ingestelde druk bereikt. In de UIT-stand.de druk

schakelaar kan niet functioneren en de compressor zal niet werken. Zorg ervoor dat de schakelaar in UIT-stand bij het aansluiten wanneer u de stekker uit het stopcontact haalt.

Vocht in samengeperste lucht zal zich in druppeltjes vormen als het uit een luchtstroom komt. compressorpomp. Wanneer de luchtvochtigheid hoog is of wanneer een compressor continu draait Als u het gedurende een langere periode gebruikt, zal dit vocht zich in de tank verzamelen. Wanneer

met behulp van een verfspuit of zandstraalpistool. Dit water wordt uit de tank gehaald via de slang en uit het pistool als druppels vermengd met het spuitmateriaal.

BELANGRIJK: Deze condensatie veroorzaakt watervlekken in de verflaag, vooral

bij het spuiten van andere dan op water gebaseerde verf. Bij zandstralen zal het de

zand in de behuizing en verstopt het pistool waardoor het niet meer effectief is. Een filter in de luchtleiding

(MP3105), zo dicht mogelijk bij het pistool geplaatst, helpt dit vocht te verwijderen.

VEILIGHEIDSKLEP

ÿWAARSCHUWING!

Verwijder of probeer de veiligheidsvoorzieningen niet aan te passen.

klep! Deze klep moet worden gecontroleerd onder

druk af en toe door aan de ring te trekken

hand. Als er lucht lekt nadat de ring is losgelaten, of als de klep vastzit en niet kan worden bediend door

ring, MOET deze vervangen worden.

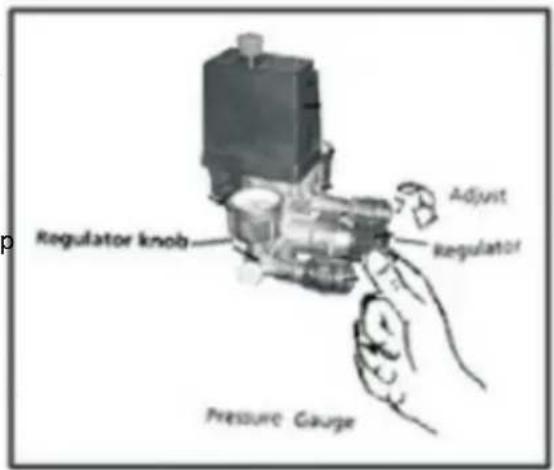

REGELKNOP (figuur 5)

1. Deze knop regelt de luchtdruk naar een

luchtdrukgereedschap of verfspuitpistool.

1. Draai met de klok mee om de luchtdruk te verhogen

uitlaat. Wanneer de gewenste druk is bereikt, vastgezet met moeren.

1. Om de luchtdruk bij de uitlaat te verlagen, draait u tegen de klok in.

2. Draai de knop volledig tegen de klok in om de luchtstroom volledig af te sluiten en druk vervolgens op de knop omlaag.

TANKDRUKMETER

De meter geeft de druk in de tank aan, wat aangeeft dat de compressor de druk goed opbouwt.

ONDERHOUD

ÿWAARSCHUWING!

Koppel de stroombron los en laat vervolgens alle druk uit het systeem ontsnappen voordat u begint met installeren, repareren, verplaatsen of onderhoud uitvoert.

Controleer de compressor regelmatig op zichtbare problemen en volg de onderhoudsinstructies procedures telkens wanneer de compressor wordt gebruikt.

1. Trek aan de ring op het veiligheidsventiel en laat deze terugspringen naar de normale positie.

Het veiligheidsventiel moet worden vervangen als het niet kan worden bediend of als er lucht lekt nadat de ring is geplaatst. uitgegeven.

1. Zet de compressor uit en laat de druk uit het systeem ontsnappen. Laat het vocht uit het systeem lopen. tank door de aftapkraan onder de tank te openen.
2. Maak stof en vuil van de motor, tank, leidingen en koelribben van de pomp schoon terwijl compressor is nog steeds UIT.

BELANGRIJK: Plaats het apparaat uit de buurt van het spuitgebied, omdat de slang kan

Voorkom dat overmatig sproeien het filter verstopt.

SMERING

Dit is een olievrije compressor die geen smering nodig heeft. ïLET OP!

Deze compressor is uitgerust met een automatische thermische overbelastingsbeveiliging,

die de motor uitschakelt als deze oververhit raakt,

Als de thermische overbelastingsbeveiliging de motor vaak uitschakelt, kijk dan naar het volgende oorzaken.

1. Lage spanning.
2. Verstopt luchtfilter.
3. Gebrek aan goede ventilatie. ŷLET

OP!

Als de thermische overbelastingsbeveiliging is geactiveerd, moet de motor de tijd krijgen om af te koelen voordat u start. De motor start automatisch opnieuw zonder waarschuwing als deze in de het stopcontact en het apparaat is ingeschakeld.

Opslag

1. Wanneer u de slangen en de compressor niet gebruikt, bewaart u deze op een koele en droge plaats.
2. Vocht in de afvoertank.
3. Koppel de slang los en hang het open uiteinde naar beneden, zodat het water kan weglopen.

Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
De compressor	1. Geen elektriciteit	1. Is het aangesloten? Controleer op
kan niet rennen	2. Bruine zekering3. Stroomonderbrekerlosgekoppeld4. Thermische overbelasting open circuit5. De drukschakelaar is gebroken	zekeringen/stroomonderbrekers of motor overbelasting2. Vervang de doorgebrande zekering3. Resetten en oorzaak vaststellen van het probleem4. Nadat de motor is afgekoeld, zal opnieuw starten5. Vervanging
Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
De motor bromt maar kan niet bedienen of uitvoeren langzaam	1. Terugslagklep defect of niet geladen2. Slecht contact en lage schakeling spanning3. Kortsluiting in de motorwikkeling of open circuit	1. Vervanging of reparatie2. Controleer de verbinding. Als u een verlengstekker, maak deze schoon en controleer het circuit met een voltmeter3. Vervang de motor Gevaar:Demonteer de motor niet terugslagklep als er lucht in zit de brandstoftank; luchtafvoertank
Wees voorzichtig als de lont brandtuit/het circuitstroomonderbrekersherhaaldelijk! Niet doen gebruik extensiesnoeren met dit product	1. Verkeerde zekeringgrootte, circuit overbelasting2. Terugslagklep defect of niet geladen	1. Controleer of de zekering correct is en Gebruik een vertraagde zekering. Koppel andere lo elektrische apparaten van de circuit of bedien de compressor op eigen takcircuit2. Demonteer de cheque niet klep als er lucht in de brandstof zit tank tijdens vervanging of reparatie; Luchtaflaattank
Thermische overbelasting beschermerverliest herhaaldelijk stroom	1. Lage spanning2. Verstopt luchtfilter3. Gebrek aan goede ventilatie/kamertemperatuur te hoog4. Storing in de controleklep5. Compressorkleppen zijn defect	1. Verwijder het verlengsnoer, controleer met voltmeter2. Filter reinigen (zie Onderhoud) sectie)3. Verplaats de compressor naar de put geventileerde ruimte4. Vervangen5. Vervang de klepconstructie
Kloppend geluid, lawaai, overmatig trilling	1. Losse bouten en oneffen brandstoftank2. Defecte lagers op excentrische of motorassen3. Versleten of gekerfde cilinders of zuigerveren	1. Draai de bouten van de pakkingdoos vast tot een horizontale positie2. Vervanging3. Vervang of repareer indien nodig
Probleemoplossing Grafiek (vervolg) Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
De olietank drukval wanneer de compressor is uitgeschakeld	1. Losse aftapkraan2. Controleer de lekkage van de klep3. Losse verbinding van drukschakelaar of regelaar	1. Aanspannen2. Demonteer het terugslagventiel monteren, schoonmaken of vervangen3. Controleer alle verbindingen met zeep en waterige oplossing en verstevigen ze strak
De voortdurende werking van de compressor resulteert in een ontladingsvolume onder normaal/laag afvoer druk	1. Overmatig luchtverbruik en compressor te klein2. Het inlaatfilter is verstopt3. Lekkage in de pijpleiding (op de machine of in externe systemen)4. Beschadigde inlaatklep5. Slijtage van zuigerveren	1. Verminder het gebruik of de aankoop door hogere luchttoevoer (SCFM)2. Reinigen of vervangen3. Vervang indien nodig de lekkende onderdelen of draai ze vast4. Vervang de compressorklep5. Vervang de zuiger en cilinder
Excessief vocht in afvoerlucht	1. Te veel water in de tank2. Hoge luchtvochtigheid	1. Afvoertank2. Verplaats naar een gebied met minder vochtigheid: Gebruik luchtlijnfilter
Compressor draait continu en veiligheidsklep opent als druk stijgt	1. Defecte drukschakelaar2. Defecte veiligheidsklep	1. Vervang de schakelaar2. Vervang het veiligheidsventiel door origineel vervangingsonderdeel
Overmatig starten Overmatige condensatie in		Vaker aftappen
en (automatisch starten) stoppen	tank
De losser op de druk schakelaar lekt lucht	Terugslagklep zit vast in een open positie positie	Terugslagklep verwijderen en vervangen

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat de

product vereist aparte afvalinzameling in de Europese Unie. Dit

is van toepassing op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten

Als zodanig gemarkeerde artikelen mogen niet bij het normale huisvuil worden gegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten gebracht.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-
