COMPRESSORE ARIA ORIZZONTALE

MODELLO: FB750D0-10C18/FB750D0-10C30

Modello FB1500D0-10C40/FB1500D0-10C60/FB1500D0-20C80

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

ARIA ORIZZONTALE

COMPRESSORE

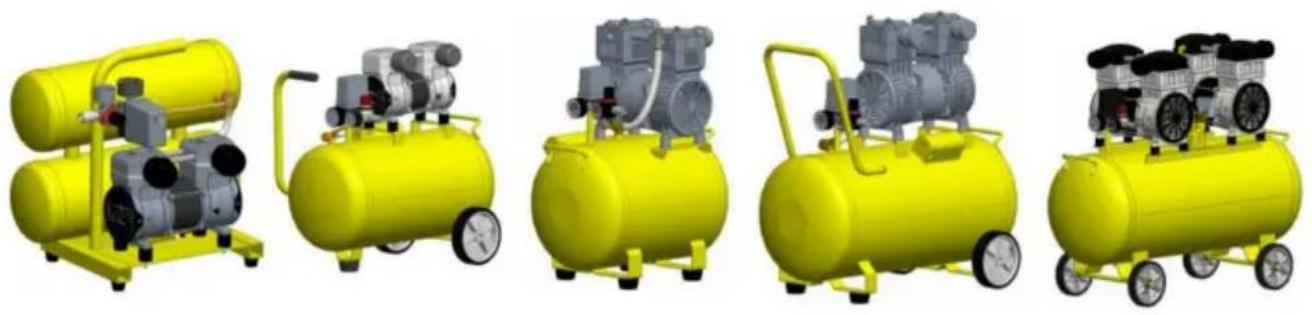

Immagini dell'aspetto (modelli diversi potrebbero presentare differenze nell'aspetto, fare riferimento alle informazioni effettive sul prodotto o sul sito Web per la precisione)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Prefazione

Innanzitutto, esprimiamo i nostri più sentiti ringraziamenti ai nostri clienti che hanno acquistato la nostra attrezzatura Questo manuale è per il servizio clienti per migliorare Scritto con questa attrezzatura.Spero che i prodotti e i servizi dell'azienda portino per cortesia, il canale.

Promemoria importante

Per la tua sicurezza, prima di montare e utilizzare tali prodotti, devi prima

leggere questo manuale per chiarire il funzionamento unico, l'applicazione e le possibili problemi di questa apparecchiatura.

Descrivere

Il compressore oil-free è progettato specificamente per gli utenti self-service in vari

operazioni domestiche e automobilistiche. Questi compressori forniscono energia per

pistole a spruzzo, chiavi a percussione e altri utensili. Questi dispositivi possono funzionare senza

olio. L'aria compressa dal dispositivo conterrà umidità. Se l'applicazione

necessita di aria secca, installare un filtro per l'acqua o un essiccatore d'aria.

Segnaletica di sicurezza

Nel presente manuale operativo e sulla macchina sono presenti simboli di sicurezza e parole di avvertenza

vengono utilizzati per trasmettere importanti informazioni di sicurezza. Questa sezione ti aiuterà

migliorare la comprensione di questi simboli di sicurezza e parole di avvertenza.

ÿPERICOLO!

Indicazione di pericolo Le situazioni di emergenza, se non evitate, possono portare alla morte o

lesioni gravi.

ÿATTENZIONE!

Indicatore di avvertimento Una situazione potenzialmente pericolosa, se non evitata, può portare a

morte o lesioni gravi.

ÿATTENZIONE!

Attenzione indica una situazione pericolosa che, se non evitata, POTREBBE causare danni minori

o lesioni moderate.

ÿNUTRIZIONE!

L'avviso indica informazioni importanti che, se non seguite, POTREBBERO causare danni a attrezzatura.

Disfare

Dopo aver disimballato l'unità, ispezionarla attentamente per verificare eventuali danni che potrebbero essersi verificati durante il trasporto. Assicurarsi di stringere i raccordi, i bulloni, ecc. prima di mettere l'unità in servizio.

ÿATTENZIONE!

Non utilizzare l'unità se danneggiata durante la spedizione. Manipolazione o utilizzo. I danni possono causare esplosioni e causare lesioni o danni alla proprietà.

ÿPERICOLO!

Avviso di aria respirabile

Questo compressore non è equipaggiato e non deve essere utilizzato "così condènire l'aria respirabile di qualità".

Per qualsiasi applicazione di aria per il consumo umano, il compressore d'aria dovrà dotato di adeguati dispositivi di sicurezza e allarme in linea. Questo ulteriore è necessaria l'attrezzatura per filtrare e purificare adeguatamente l'aria per soddisfare i requisiti minimi specifiche per la respirazione di grado D come descritto in Gas compresso

Specifica Associazione Merce G7.1-1966.OSHA 29 CFR 1910.134. e/o

Associazioni canadesi di normazione (CSA)

INFORMAZIONI GENERALI SULLA SICUREZZA

Grazie all'uso di compressori d'aria e di altri componenti (pompa di spruzzo del materiale) pistole, filtri, lubrificatori, tubi flessibili, ecc.), che formano un sistema di pompaggio ad alta pressione, devono essere sempre rispettate le seguenti misure di sicurezza:

1. Leggere attentamente tutti i manuali inclusi con questo prodotto per familiarizzare completamente acquisire il controllo e l'uso corretto dell'attrezzatura.
2. Rispettare tutte le normative locali in materia elettrica e di sicurezza, nonché le normative nazionali Codice elettrico (NEC) e legge sulla sicurezza e la salute sul lavoro (OSHA) nel Stati Uniti.
3. Il compressore può essere utilizzato solo da persone a conoscenza delle presenti norme di sicurezza.

4. Tenere lontani i visitatori e non permettere mai ai bambini di entrare nell'area di lavoro.

5. Durante l'uso di pompe o dispositivi, indossare occhiali di sicurezza e utilizzare protezioni acustiche.

protezione.

1. Non usare o tenere ferma la pompa o il dispositivo come maniglia.

2. Prima di ogni utilizzo, controllare il sistema dell'aria compressa e i componenti elettrici

per segni di danni, deterioramento, debolezza o perdite. Riparare o sostituire

articoli difettosi prima dell'uso.

1. Controllare regolarmente che tutti gli elementi di fissaggio siano ben serrati.

ÿATTENZIONE!

Le apparecchiature e i dispositivi di controllo possono generare archi, accendendo gas infiammabili o vapori. Non utilizzare o riparare in prossimità di gas o vapori infiammabili. È è vietato conservare liquidi o gas infiammabili in prossimità del compressore.

ÿATTENZIONE!

Anche se l'unità si ferma, i componenti del compressore potrebbero essere ancora caldi.

1. Tenere le dita lontane dal compressore in funzione, poiché si muove rapidamente e

il surriscaldamento dei componenti può causare lesioni e/o ustioni.

1. Se l'apparecchiatura inizia a vibrare in modo anomalo, arrestare il motore.

e verificarne immediatamente la causa. La vibrazione è solitamente un avvertimento di malfunzionamento.

Per ridurre il rischio di incendio, la parte esterna del motore deve essere tenuta libera da olio, solventi o grasso lubrificante in eccesso.

ÿPERICOLO!

Non tentare di riparare o modificare il serbatoio del carburante! Saldare, forare o qualsiasi altra operazione altre modifiche possono indebolire il serbatoio, portando alla rottura del serbatoio o

danni da esplosione. Assicurarsi di sostituire i serbatoi del carburante usurati o danneggiati.

ÿATTENZIONE!

Non rimuovere o tentare mai di regolare la valvola di sicurezza. Mantenere la valvola di sicurezza libera dalla vernice e altre accumulazioni.

ÿATTENZIONE! Scaricare il liquido dal serbatoio ogni giorno

1. I serbatoi arrugginiscono a causa dell'accumulo di umidità, che indebolisce il serbatoio. Assicurati di drenare
   serbatoio regolarmente e ispezionare periodicamente per condizioni pericolose come la formazione di ruggine e corrosione.
2. L'aria in rapido movimento solleverà polvere e detriti, che potrebbero essere dannosi. Rilasciare l'aria lentamente quando si scarica l'umidità depressurizzando il sistema del compressore.

PRECAUZIONI PER LA SPRUZZATURA

ÿATTENZIONE!

Non spruzzare materiali infiammabili in prossimità di fiamme libere o vicino a fonti di accensione compresa l'unità compressore.

1. Non fumare quando si spruzza vernice, insetticidi o altri prodotti infiammabili sostanze.
2. Utilizzare una maschera facciale/respiratore durante la spruzzatura e spruzzare in un'area ben ventilata per prevenire rischi per la salute e incendi.
3. Non spruzzare vernice o altri materiali da spruzzare direttamente sul compressore.

Posizionare il compressore il più lontano possibile dall'area di spruzzatura per ridurre al minimo l'accumulo di spruzzi eccessivi sul compressore.

1. Quando si spruzza o si pulisce con solventi o sostanze chimiche tossiche, seguire le istruzioni istruzioni fornite dal produttore del prodotto chimico.

ASSEMBLAGGIO

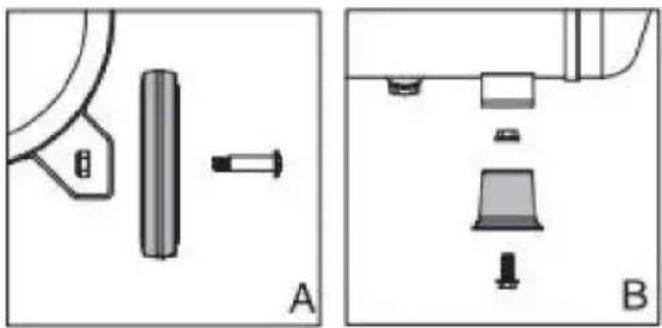

MONTAGGIO RUOTE

Gli accessori dei diversi prodotti sono diversi, principalmente divisi in ruote e piedini pastiglie. Si prega di controllare la confezione degli accessori in dotazione prima dell'installazione e installare le ruote e i piedini corrispondenti secondo lo schema seguente.

È molto importante installare il compressore in un luogo pulito e ben ventilato.

La distanza minima tra il compressore e la parete è di 18 pollici, poiché gli oggetti

può ostruire il flusso d'aria e la temperatura dell'aria circostante non deve superare

100 ° F.

ÿATTENZIONE!

Non posizionare l'ingresso dell'aria del compressore vicino a zone di vapore, verniciatura a spruzzo, sabbiatura o

qualsiasi altra fonte di contaminazione. Questi detriti danneggeranno il motore.

INSTALLAZIONE ELETTRICA

ÿATTENZIONE!

Tutti i cablaggi e i collegamenti elettrici devono essere eseguiti da elettricisti qualificati.

L'installazione deve essere conforme alle normative locali e nazionali in materia elettrica.

ÿATTENZIONE!

Non utilizzare mai una prolunga con questo prodotto. Utilizzare un tubo dell'aria aggiuntivo invece di una prolunga per evitare perdite di potenza e motore permanente danni, l'uso di una prolunga annulla la garanzia.

ÿPERICOLO!

L'uso improprio della spina di messa a terra può comportare un possibile rischio di scosse elettriche

che sorpresa!

ÿPERICOLO!

Non utilizzare un adattatore di messa a terra con questo prodotto!

1. Se è necessaria la riparazione o la sostituzione del cavo o della spina, non collegare la messa a terra

filo a uno dei terminali a lama piatta. Il filo con isolamento avente un esterno

La superficie verde (con o senza strisce gialle) è il filo di messa a terra.

ÿATTENZIONE!

Non collegare mai il filo verde (o verde e giallo) a un terminale sotto tensione.

1. Verificare con un elettricista qualificato o un tecnico dell'assistenza se le istruzioni di messa a terra non sono corrette.

completamente compreso, o in caso di dubbi sulla corretta messa a terra del prodotto.

Non modificare la spina fornita; se non si adatta alla presa, far installare la presa corretta da un elettricista qualificato.

ÿATTENZIONE!

ÿ I codici locali di cablaggio elettrico variano da zona a zona. Cablaggio sorgente, spina e il protettore deve essere dimensionato almeno per l'amperaggio e la tensione indicati su targhetta del motore e soddisfare tutti i codici elettrici per questo minimo.

ÿ Utilizzare un fusibile lento o un interruttore automatico.

OPERAZIONE

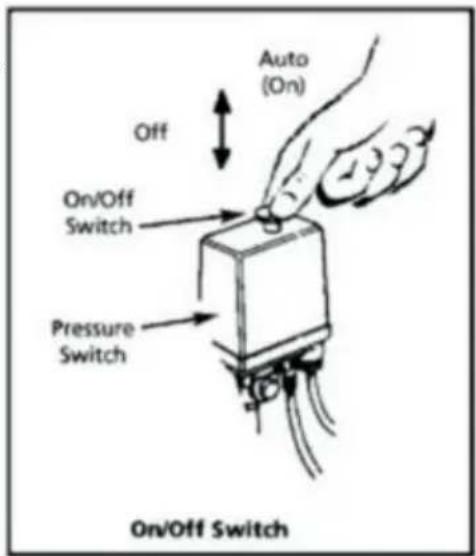

Interruttore di pressione - Interruttore Auto/Off - Nella posizione AUTO, il compressore si spegne automaticamente quando la pressione del serbatoio raggiunge la pressione massima preimpostata. Posizione OFF. Il compressore non funzionerà. Questo interruttore dovrebbe essere in posizione OFF posizione quando si collega o si scollega il cavo di alimentazione dalla presa elettrica o quando si cambiano gli utensili pneumatici.

Regolatore: il regolatore controlla la quantità di pressione dell'aria rilasciata nel tubo presa.

Valvola di sicurezza: questa valvola rilascia automaticamente l'aria se la pressione del serbatoio supera il massimo preimpostato.

Tubo di scarico: questo tubo trasporta l'aria compressa dalla pompa al controllo valvola. Questo tubo diventa molto caldo durante l'uso. Per evitare il rischio di gravi ustioni, non toccare mai il tubo di scarico.

Valvola di ritegno: valvola unidirezionale che consente all'aria di entrare nel serbatoio, ma impedisce all'aria di entrare il serbatoio non rifluisca nella pompa del compressore.

Maniglia: progettata per spostare il compressore.

ÿATTENZIONE!

Non utilizzare mai la maniglia delle unità con ruote per sollevare completamente l'unità da terra.

Rubinetto di scarico: questa valvola si trova sul fondo del serbatoio. Utilizzare questa valvola per

drenare quotidianamente l'umidità dal serbatoio per ridurre il rischio di corrosione.

Ridurre la pressione del serbatoio al di sotto di 10 psi, quindi drenare l'umidità dal serbatoio ogni giorno per evitare la corrosione del serbatoio. Scaricare l'umidità dal serbatoio aprendo il rubinetto di scarico situato sotto il serbatoio.

LUBRIFICAZIONE

Questo è un prodotto senza olio e NON necessita di lubrificazione per funzionare.

PROCEDURA DI RODAGGIO

ÿATTENZIONE!

Non collegare il mandrino dell'aria o altri utensili all'estremità aperta del tubo finché non è stato avviato. completato e controlli unitari ok.

IMPORTANTE: non azionare il compressore prima di aver letto le istruzioni o di aver danneggiato

potrebbe risultare.

1. Ruotare completamente il regolatore in senso orario per aprire il flusso d'aria.
2. Portare l'interruttore in posizione OFF e collegare l'alimentazione corda.
3. Portare l'interruttore in posizione AUTO e far funzionare l'unità per 30 minuti per il rodaggio delle parti della pompa.
4. Ruotare completamente la manopola del regolatore

in senso antiorario. Il compressore si svilupperà pressione massima preimpostata e spegnimento.

1. Ruotare la manopola del regolatore in senso orario per far entrare l'aria spurgo. Il compressore si riavvierà a un valore preimpostato

pressione.

1. Ruotare la manopola del regolatore in senso antiorario per chiudere spegnere l'aria e portare l'interruttore in posizione off.
2. Collegare il mandrino o un altro utensile all'estremità aperta del tubo. Accendere il regolatore. Nel Posizione AUTO, il compressore pompa aria nel serbatoio. Si spegne automaticamente quando l'unità raggiunge la sua massima pressione preimpostata. In posizione OFF, la pressione l'interruttore non può funzionare e il compressore non funzionerà. Assicurarsi che l'interruttore sia in Posizione OFF: collegamento quando si scollega il cavo di alimentazione dalla presa elettrica.

RUMORE NELL'ARIA COMPRESSA

L'umidità nell'aria compressa si formerà in goccioline poiché proviene da un'aria

pompa del compressore.Quando l'umidità è elevata o quando un compressore è in continuo

utilizzare per un periodo di tempo prolungato, questa umidità si raccoglierà nel serbatoio. Quando

utilizzando una pistola a spruzzo o a sabbiatura. Questa acqua verrà trasportata dal serbatoio attraverso il tubo e fuoriescono dalla pistola sotto forma di goccioline mescolate al materiale da spruzzare.

IMPORTANTE: questa condensa causerà macchie d'acqua nella verniciatura, in particolare quando si spruzzano vernici diverse da quelle a base d'acqua. Se si sabbia, ciò causerà il sabbia alla cassa e intasa la pistola rendendola inefficace. Un filtro nella linea dell'aria (MP3105), posizionato il più vicino possibile alla pistola, aiuterà a eliminare questa umidità.

VALVOLA DI SICUREZZA

ÿATTENZIONE!

Non rimuovere o tentare di regolare la sicura valvola! Questa valvola deve essere controllata sotto esercitare pressione di tanto in tanto tirando l'anello mano. Se si verifica una perdita d'aria dopo che l'anello è stato rilasciato, o la valvola è bloccata e non può essere azionata da anello, DEVE essere sostituito.

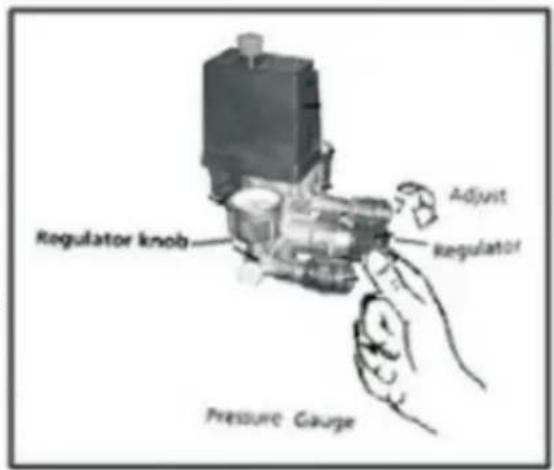

MANOPOLA REGOLATORE (figura 5)

1. Questa manopola controlla la pressione dell'aria a un utensile ad aria compressa o pistola a spruzzo.

2. Girare in senso orario per aumentare la pressione dell'aria a uscita. Una volta raggiunta la pressione desiderata, bloccare con i dadi.

3. Per abbassare la pressione dell'aria in uscita, ruotare in senso antiorario.

4. Ruotare completamente in senso antiorario per chiudere completamente il flusso d'aria, quindi premere la manopola giù.

MANOMETRO PRESSIONE SERBATOIO

Il manometro mostra la pressione nel serbatoio, indicando che il compressore sta generando pressione correttamente.

MANUTENZIONE

ÿATTENZIONE!

Scollegare la fonte di alimentazione, quindi rilasciare tutta la pressione dal sistema prima di tentare di installare, riparare, spostare o eseguire qualsiasi tipo di manutenzione.

Controllare spesso il compressore per eventuali problemi visibili e seguire la manutenzione procedure ogni volta che si utilizza il compressore.

1. Tirare l'anello della valvola di sicurezza e lasciarlo tornare nella posizione normale.

La valvola di sicurezza deve essere sostituita se non può essere azionata o perde aria dopo che l'anello è rilasciato.

1. Spegnere il compressore e rilasciare la pressione dal sistema, scaricare l'umidità dal serbatoio aprendo il rubinetto di scarico sottostante.
2. Pulire la polvere e lo sporco dal motore, dal serbatoio, dalle linee aeree e dalle alette di raffreddamento della pompa mentre il compressore è ancora SPENTO.

IMPORTANTE: posizionare il dispositivo lontano dalla zona di spruzzatura, poiché il tubo può evitare che una spruzzatura eccessiva intasi il filtro.

LUBRIFICAZIONE

Questo è un compressore senza olio che non necessita di lubrificazione.

ÿATTENZIONE!

Questo compressore è dotato di un protettore termico da sovraccarico con ripristino automatico, che spegnerà il motore se si surriscalda,

Se il protettore termico da sovraccarico spegne frequentemente il motore, cercare quanto segue cause.

1. Bassa tensione.
2. Filtro dell'aria intasato.
3. Mancanza di ventilazione adeguata.

ÿATTENZIONE!

Se il protettore termico è attivato, il motore deve essere lasciato raffreddare

prima di partire. Il motore si riavvierà automaticamente senza preavviso se lasciato in la presa di corrente e l'unità è accesa.

Magazzinaggio

1. Quando non vengono utilizzati, riporre i tubi flessibili e il compressore in un luogo fresco e asciutto.
2. Umidità nel serbatoio di drenaggio.
3. Scollegare il tubo e appendere l'estremità aperta verso il basso per consentire all'acqua di defluire.

TABELLA DI RISOLUZIONE DEI PROBLEMI

Sintomo	Possibile causa(e)	Azione correttiva
Il compressore	1. Nessuna elettricità	1. È collegato? Controlla se
non può correre	2. Fusibile marrone3. Interruttore automatico disconnesso4. Sovraccarico termico aperto circuito5. Il pressostato è rotto	fusibili/interruttori automatici o motore sovraccarico2. Sostituire il fusibile bruciato3. Ripristinare e determinare la causa del problema4. Dopo che il motore si è raffreddato, si riavvierà5. Sostituzione
Sintomo	Possibile causa(e)	Azione correttiva
Il motore ronzama non può operare o corre lentamente	1. Valvola di controllo difettosa o non caricato2. Contatto scarso e circuito basso tensione3. Cortocircuito avvolgimento motore o circuito aperto	1. Sostituzione o riparazione2. Controllare la connessione. Se si utilizza una prolunga, puliscila e controllare il circuito con un voltmetro3. Sostituire il motore Pericolo: non smontare il motore valvola di ritegno quando c'è aria dentro il serbatoio del carburante; serbatoio di rilascio dell'aria
Fai attenzione quando la miccia brucia fuori/il circuito interruttori automatici ripetutamente! Non utilizzare l'estensione corde con questo prodotto	1. Dimensioni del fusibile e del circuito errati sovraccarico2. Valvola di ritegno difettosa o non caricato	1. Controllare se il fusibile è corretto e utilizzare un fusibile ritardato. Scollegare gli altra elettrodomestici da circuito o azionare il compressore sul proprio circuito di diramazione2. Non smontare l'assegno valvola quando c'è aria nel carburante serbatoio durante la sostituzione o la riparazione; Serbatoio di rilascio dell'aria
Sovraccarico termico protettore perde ripetutamente energia	1. Bassa tensione2. Filtro dell'aria intasato3. Mancanza di adeguatezza ventilazione/temperatura ambiente troppo alto4. Malfunzionamento della valvola di controllo5. Le valvole del compressore sono guaste	1. Eliminare la prolunga, controllare con il voltmetro2. Pulire il filtro (vedere Manutenzione sezione)3. Spostare il compressore nel pozzo zona ventilata4. Sostituire5. Sostituire il gruppo valvola
Suono di bussare, rumore, eccessivo vibrazione	1. Bulloni allentati e irregolari serbatoio di carburante2. Cuscinetti difettosi su alberi eccentrici o motori3. Cilindri usurati o rigati o fasce elastiche del pistone	1. Serrare i bulloni della scatola della guarnizione posizione orizzontale2. Sostituzione3. Sostituire o riparare se necessario
Risoluzione dei problemi Grafico (continua) Sintomo	Possibile causa(e)	Azione correttiva
Il serbatoio dell'olio cadute di pressione quando il il compressore è spento	1. Rubinetto di scarico allentato2. Controllare la perdita della valvola3. Collegamento allentato di pressostato o regolatore	1. Serraggio2. Smontare la valvola di ritegno montaggio, pulirlo o sostituirlo3. Controllare tutti i collegamenti con il sapone e soluzione acquosa e stringere loro strettamente
Il continuo funzionamento del compressore si traduce in un volume di scarico al di sotto della norma/basso scarico pressione	1. Consumo eccessivo di aria e compressore troppo piccolo2. Il filtro di aspirazione è bloccato3. Perdita di conduttura (su macchina o in esterno sistemi)4. Valvola di ingresso danneggiata5. Usura degli anelli del pistone	1. Ridurre l'utilizzo o l'acquisto attraverso una maggiore portata d'aria (SCFM)2. Pulizia o sostituzione3. Se necessario, sostituire la perdita parti o stringerle4. Sostituire la valvola del compressore5. Sostituire il pistone e il cilindro
Eccessivo umidità in aria di scarico	1. Acqua in eccesso nel serbatoio2. Elevata umidità	1. Serbatoio di scarico2. Spostarsi in una zona con meno umidità: utilizzare il filtro della linea dell'aria
Il compressore funziona continuamente e valvola di sicurezza si apre come la pressione aumenta	1. Pressostato difettoso2. Valvola di sicurezza difettosa	1. Sostituire l'interruttore2. Sostituire la valvola di sicurezza con pezzo di ricambio originale
Avviamento eccessivo Condensa eccessiva in		Scolare più spesso
e (avvio automatico)fermandosi	cisterna
Lo scaricatore su la pressione l'interruttore perde aria	Valvola di ritegno bloccata in posizione aperta posizione	Rimuovere e sostituire la valvola di ritegno

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il

prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. Prodotti

contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere

portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
