GEBRUIKSAANWIJZING KYJ-6554 Vevor

OLIEVRIJE LUCHTCOMPRESSOR GEBRUIKSAANWIJZING

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

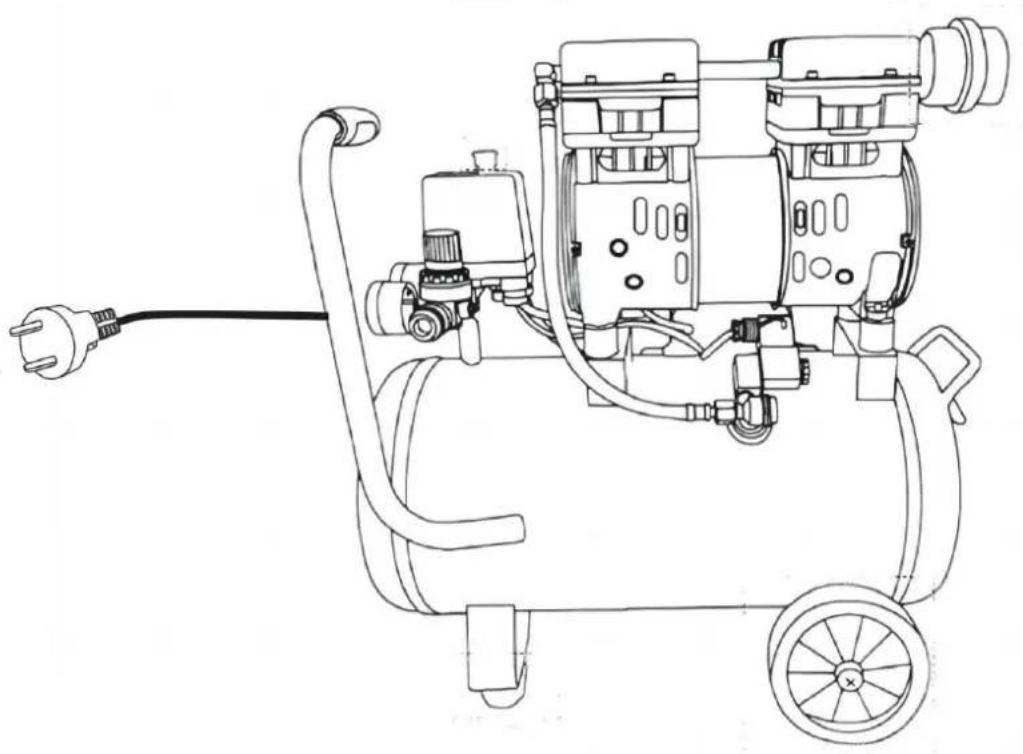

OLIEVRIJE LUCHTCOMPRESSOR

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op ons:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. Inleiding

Werkingsprincipe, prestatiekenmerken en toepassingen

Olievrije luchtcompressor [nominale spanning 110/(220±10%/380/415)]. De eenfasemotor drijft krukas drijfstang direct, waardoor de zuiger heen en weer beweegt in de cilindercompressie. In dit geval zal de uitlaatklep automatisch openen en sluiten. Wanneer de druk van de samengeperste lucht tot de nominale persdruk van 0,8 MPa schakelt de schakelaar automatisch uit door een eenrichtingsklep in de gastank. Wanneer de druk tot een bepaalde waarde daalt, zal de schakelaar automatisch opengaan. Als de De compressor is afgedicht, waardoor het geluid tijdens bedrijf wordt verminderd.

De serie luchtcompressoren heeft de kenmerken van een laag geluidsniveau en brandstofverbruik, klein trillingen, laag stroomverbruik, stabiele prestaties, veiligheid en betrouwbaarheid. Het kan worden gebruikt in laboratoria, bandenspanning, farmaceutica, voedselverwerking, airbrush-verven, chemische analyse. naaimachines, schoenmachines en stomerijen, gasvoorziening en kan ook worden gebruikt in instrumentatie, drukmachines en andere apparatuur in klein luchtverbruik, elektriciteit, loodgieterswerk en ander onderhoud van het ideale gereedschap voor het verwijderen van stof.

2. VEILIGHEID

Automatisch starten zonder enige afnameGevaarlijk door elektrische

De klep mag niet worden geopend voordat de luchtflexibele buis is bevestigd

Gevaarlijk bij hoge temperaturen

Sluit de elektriciteit af

Zet elektriciteit aan

Opmerking.

Let op / Waarschuwing.

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. Bewaar deze handleiding.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren opleveren.
2. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
3. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.
4. Het draagvermogen en andere producteigenschappen gelden alleen voor een correct en volledig gemonteerd product.

ELEKTRISCHE VEILIGHEID - OM ERNSTIG LETSEL EN DE DOOD DOOR KANTELEN TE VOORKOMEN:

• De stroomvoorziening van dit product moet een goed aardingsapparaat hebben en een drie-aderige kabel gebruiken stekker en een goed geaard stopcontact met drie gaten om een goede aarding van dit product te garanderen.
• Controleer voordat u dit product inschakelt of de voeding die u levert geschikt is voor het ingangsvermogen informatie die bij de voedingsingang van dit product is aangegeven.
• Deel het stopcontact niet met andere elektrische apparaten, omdat de spanning soms onstabiel kan zijn, wat kan leiden tot bij schade aan het product.
• Zorg ervoor dat u bij het onderhouden/repareren of schoonmaken van het product de stekker uit het stopcontact haalt om er zeker van te zijn dat het product goed werkt. Het product is volledig uitgeschakeld voordat u het gebruikt.
• Controleer regelmatig of het netsnoer en de stekker beschadigd zijn en zorg ervoor dat het netsnoer goed is aangesloten. niet in de verdrukking komt door andere zaken.

3. Kwaliteitsborging

Wanneer u de compressor ontvangt, controleer dan of deze overeenkomt met het model en de specificaties die u hebt besteld. Controleer of de machine en de accessoires tijdens het transport beschadigd zijn geraakt. Als er sprake is van een tekort of schade, neem dan contact op met Neem tijdig contact op met de verkoper om het probleem op te lossen.

Vanaf de datum van levering bedraagt de kwaliteitsborgingsperiode één jaar. Vanwege het falen van de productiekwaliteit, Het bedrijf zal zich strikt houden aan de volgende garantie voor de gebruikers.

3.1 Kwaliteitsborging is alleen geldig in de volgende omstandigheden:

3.1.1 Bij het bedienen en onderhouden van het product dienen gebruikers zich te houden aan de normatieve "Handleiding".
3.1.2 Productienummer, logo is zonder demontage, vervalsing.
3.1.3 De gebreken van het product zijn niet het gevolg van oneigenlijk gebruik, noch van overmacht.
3.1.4 De gebruiker dient bij het uitvoeren van onderhoud gebruik te maken van de onderdelen van de verkoper.
3.1.5 Bij dit product hoeft er geen olie toegevoegd te worden, het medium van het product is lucht.

3.2 Kwaliteitsborgingseisen:

3.2.1 De gebruiker mag het gebruik, de structuur en de prestaties van het product niet wijzigen.
3.2.2 Het Bedrijf is niet aansprakelijk voor oneigenlijk gebruik of verlies veroorzaakt aan derden.

1. Technische parameters

Model	Power(W/HP)	Voltage(V/Hz)	Exhaust Volume(L/min)	Pressure(Bar)	Tank(L)	Weight(Kg)
550-9L	550/0.75	110/220/240/380/415 50/60	110	8	9	16
750-9L	750/1		165	8	9	17
550-18L	550/0.75		110	8	18	18
750-18L	750/1		165	8	18	19
850-18L	850/1.1		165	8	18	20.5
1500-18L	1500/2		220	8	18	27.2
750-20L	750/1		165	8	20	19.5
550-25L	550/0.75		110	8	25	20
750-25L	750/1		165	8	25	21
550-30L	550/0.75		110	8	30	21.8
750-30L	750/1		165	8	30	22.8
850-30L	850/1.1		165	8	30	23
980-30L	980/1.3		180	8	30	22.8
1100-30L	1100/1.5		200	8	30	27.8
750-35L	750/1		165	8	35	27
550-40L	550/0.75		110	8	40	26
750-40L	750/1		165	8	40	27
850-40L	850/1.1		165	8	40	27
1500-45L	1500/2		220	8	45	43
550-50L	550/0.75		110	8	50	27
750-50L	750/1		165	8	50	28
1100-50L	1100/1.5		200	8	50	38
1500-50L	1500/2		220	8	50	39
550-2-50L	550*2=1100/1.5		220	8	50	62
750-2-50L	750*2=1500/2		330	8	50	64
980-2-50L	980*2=1960/2.6		360	8	50	40.6
1500-60L	1500/2		220	8	60	49
550-3-70L	550*3=1650/2.2		330	8	70	54
1500-2-70L	1500*2=3000/4		440	8	70	64
550-3-80L	550*3=1650/2.2		330	8	80	59
750-3-90L	750*3=2.2/3		495	8	90	63
1100-2-90L	1100*2=2200/3		400	8	90	66
1500-2-90L	1500*2=3000/4		440	8	90	75
750-3-100L	750*3=2250/3		495	8	100	65
750-3-120L	750*3=2250/3		495	8	120	73
1100-3-180L	1100*3=3300/4.5		600	8	180	134
1500-3-180L	1500*3=4500/6		660	8	180	136
750-4-180L	750*4=3000/4		660	8	180	133
1100-4-180L	1100*4=4400/6		800	8	180	170
1500-4-180L	1500*4=6000/8		880	8	180	172
1100-5-230L	1100*5=5500/7.5		1000	8	230	188
1500-5-230L	1500*5=7500/10		1200	8	230	190
YM550	550/0.75		110	8	/	9
YM750	750/1		165	8	/	10
YM850	850/1.1		165	8	/	10
YM980	980/1.3		180	8	/	13
YM1100	1100/1.5		200	8	/	19
YM1500	1500/2		220	8	/	20

5. Gebruiksaanwijzing

Lees deze instructies zorgvuldig door voordat u het apparaat gaat monteren, installeren, bedienen of onderhouden. product beschreven. Bescherm uzelf en andere mensen door alle veiligheidsinformatie in acht te nemen. Het niet naleven met instructies kan leiden tot persoonlijk letsel en/of schade aan eigendommen! Bewaar de instructies voor toekomstige referentie.

5.1. Voetsteun, wiel en geluiddemper monteren.
5.2. De luchtcompressor aangesloten op de stroom via de stekker.
5.3. Drukschakelaar met "AAN"-stand draaien, op de stroom dan zou de machine kunnen starten. Als nee, verlaag de druk in de luchttank naar onder de 0,5Mpa.
5.4. Drukschakelaar op "UIT" zetten, uitschakelen de elektriciteit zal stoppen met normaal werken.
5.5. Met een veiligheidsventiel in de druk schakelaar.

Wanneer de druk in de luchttank 0,9 MPa overschrijdt, het veiligheidsventiel wordt gewaarschuwd met gezoem en druk automatisch afvoeren.Wanneer

Als deze toestand zich voordoet, controleer en repareer dan

de drukschakelaar, zorg ervoor dat de werkdruk de nominale druk niet overschrijdt

5.6. Eenmaal daags na het werk. Trek de vingerhoed van de scheider er met de vinger uit en zorg ervoor dat al het water eruit is. er helemaal vanaf. (Misschien hebben sommige klanten de luchtcompressor zonder olieafscheider meegebracht, dus is het overbodig (om te voldoen aan de hierboven genoemde eisen.)
5.7. De afgevoerde luchtdruk kan worden aangepast met de knop op de AR2000- of AFR2000-regelaar, met een maximum 0,8 MPa, afhankelijk van de druk in de luchttank.
5.8. Indien nodig, pas de werkdruk van de drukschakelaar aan. Verwijder de behuizing van de drukschakelaar en gebruik een schroevendraaier om de bout M6 te draaien. Met de klok mee om de werkdruk te verhogen, en vice versa. De maximale uitschakeling druk is 0,8 MPa. Let op: Schakel de stroomtoevoer uit voordat u de instellingen aanpast.

7.1. Installeer de demper op de luchtinlaat op de kop van de luchtcompressor voordat u begint. Na het installeren van de geluiddemper, het geluid zal aanzienlijk verminderen.
7.2. De werkplek van de luchtcompressor moet droog, schoon en goed geventileerd zijn
7.3. De luchtcompressor mag niet in contact komen met water, mag niet in de open lucht worden geplaatst en mag niet worden gebruikt in een ontvlambare, explosieve, corrosieve of stofrijke omgeving.
7.4. De luchtcompressor moet verticaal en op een harde ondergrond worden geplaatst.
7.5. De voedingsspanning mag niet lager zijn dan 10% of hoger dan 10% van de nominale spanning. Om veiligheidsredenen is de De luchtcompressor moet geaard zijn.
7.6 Raak de componenten zoals de host, de uitlaatpijp, zoals de eenrichtingsklep in hoge temperaturen niet aan temperatuur tijdens het draaien of na het gebruik om verbranding te voorkomen.
7.7. Zorg ervoor dat de doorsnede van de elektriciteitskabel y2 y is en dat de kabel de juiste lengte heeft. Hij mag niet te lang zijn, anders kan de machine niet worden aangedreven of kan hij afslaan.
7.8. Het product is een gasbron voor pneumatische gereedschappen en apparatuur, de afgevoerde lucht mag niet op personen gericht zijn en dieren.
7.9. Voordat u de stroom aansluit, moet u ervoor zorgen dat de machine is uitgeschakeld. Druk op de rode schakelaar Trek bij het sluiten van de machine niet direct de stekker uit het stopcontact.
7.10. Botsing en omkering zijn ten strengste verboden. Neem maatregelen om te voorkomen dat de luchtcompressor krachten en de staat van de mobiele telefoon, of er zelfs veiligheidsgerelateerde incidenten plaatsvonden.
7.11. Om een continue werking van de luchtcompressor te garanderen, moet de luchtcompressor een koelventilator op de host installeren, De machine mag niet langer dan twee uur draaien.

8. Onderhoud/Service

Speciale aandacht: Om letsel te voorkomen, moet al het onderhoud worden uitgevoerd onder spanning. Controleer de omstandigheden en zorg ervoor dat er geen druk in de tank zit.

8.1. Laat de luchtcompressor schoonhouden door professioneel personeel. Het is verboden om ondergronds te werken. Gebruik de machine.
8.2. Het afvalwater in de gastank wordt minimaal één keer per maand afgevoerd. De druk in de tank moet kleiner zijn dan 0,1 MPa.
8.3. Controleer regelmatig de gevoeligheid van het veiligheidsventiel. Wanneer de druk in de gastank 0,5 \~ 0,8 MPa bereikt, trek dan aan de ring op het veiligheidsventiel. Als het veiligheidsventiel gemakkelijk leegloopt en de stang opnieuw kan worden ingesteld onmiddellijk. De veiligheidsklep is gekwalificeerd.
8.4. Vervang de trillingen van de geluiddemper na 500 bedrijfsuren.
8.5. De druktest van de gastank moet elk jaar worden uitgevoerd. Als er ernstige roest, bulten of druktesten zijn, mislukt, moet de gastank worden weggegooid.
8.6. Laat de lucht uit de gastank ontsnappen voordat u de luchtcompressor verplaatst.

1. Problemen oplossen

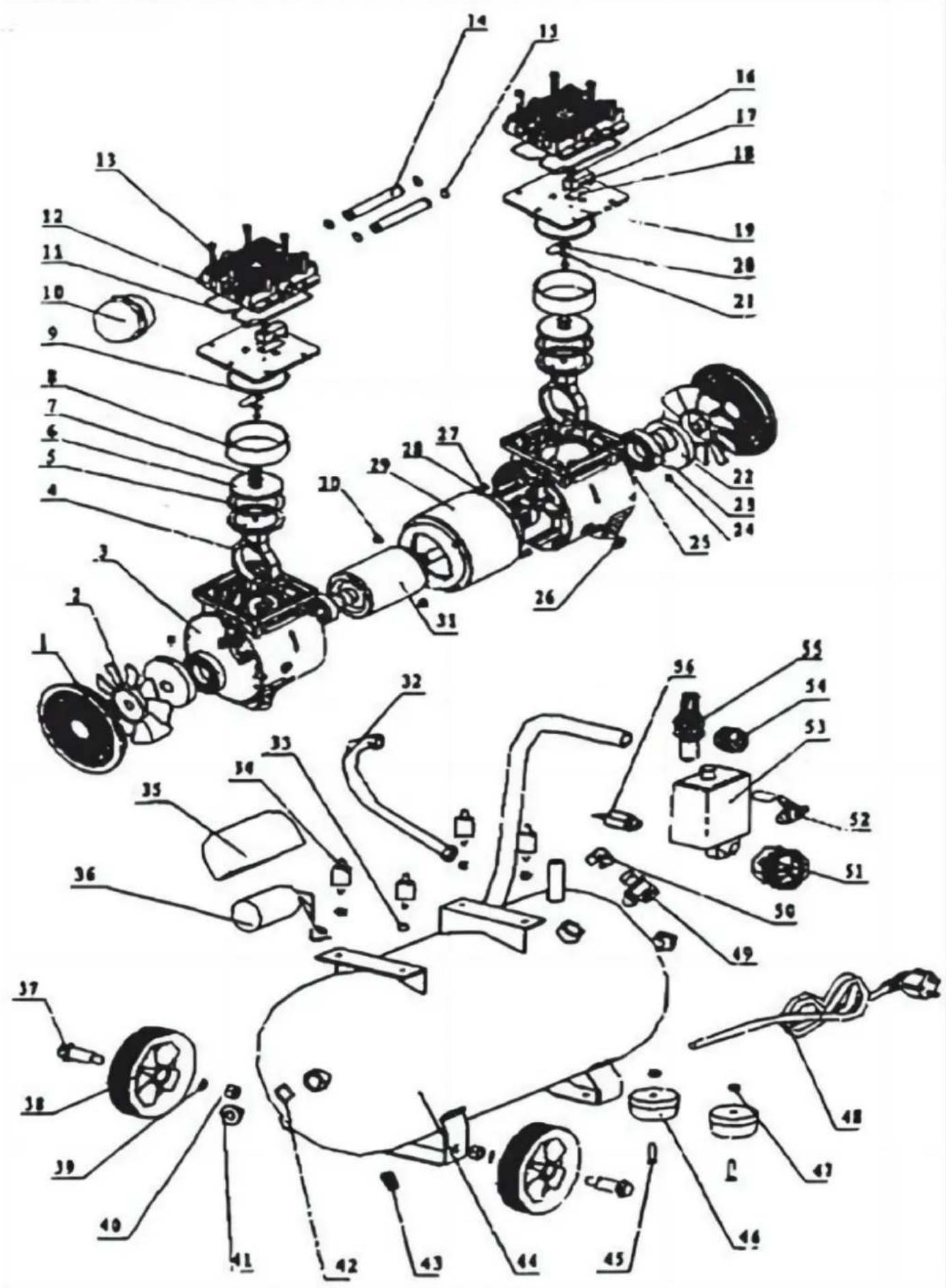

1. Explosietekening van de compressorkop en naam van het onderdeel

1. Deze garantie dekt uitsluitend claims voor schade die het gevolg is van een fabricagefout van het product.
2. Indien er aanspraak wordt gemaakt op garantie, dient degene die recht heeft op garantie, het aankoopbewijs te overleggen, inclusief de aankoopdatum.
3. Klanttevredenheid is altijd de motivatie voor de groei van ons merk. Wij beloven u te helpen bij het oplossen van elk probleem problemen. Laat het ons weten als u hulp nodig hebt.

ONS SERVICETEAM BELOOFT BINNEN 24 UUR OP UW BERICHT TE BEANTWOORDEN.

12. Omvang van de garantie

1. Wij garanderen dat VEVOR-producten worden geproduceerd in overeenstemming met ISO9001-kwaliteitsmanagement procedures en zijn vrij van fabricagefouten gedurende de garantieperiode.
2. Deze garantie dekt gebreken in de producten die het gevolg zijn van fabricagefouten binnen 1 jaar vanaf de datum van aankoop. Na inspectie door de verkoper worden defecte producten vervangen of gerepareerd met gelijkwaardige goederen kosteloos te leveren.
3. Een garantieclaim die tijdens de garantieperiode wordt ingediend, verlengt de totale garantieperiode niet.
4. Garantieperiodes: Datum van garantieclaim

13. CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een wheelie een doorgestreepte prullenbak betekent dat het product in de Europese Unie gescheiden afvalinzameling vereist.

Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, kunnen mag niet met het normale huisvuil worden weggegooid, maar moet naar een inzamelpunt voor recycling worden gebracht
