BRUKSANVISNING KYJ-6554 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

OLJEFRI LUFTKOMPRESSOR BRUKSANVISNING

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

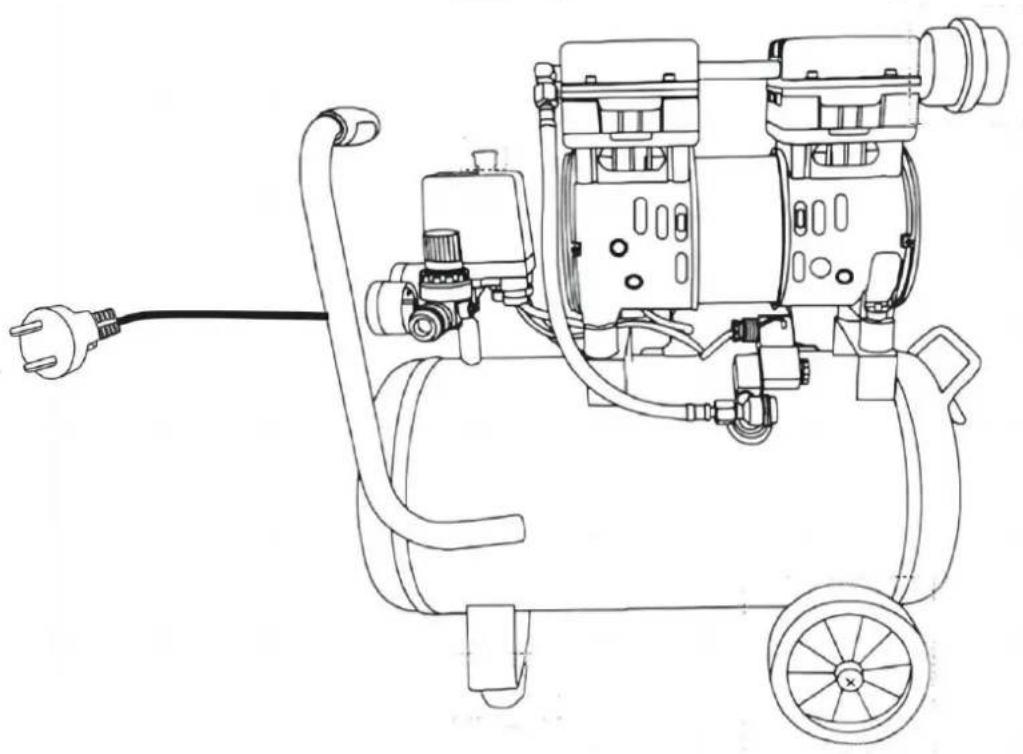

OLJEFRI LUFTKOMPRESSOR

Har du produktfrågor? Behöver du teknisk support? Kontakta gärna oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. Introduktion

Arbetsprincip, prestandaegenskaper och användningsområden

Oljefri luftkompressor [märkspänning 110/(220±10%/380/415]. Enfasmotorn driver

vevaxelns vevstake direkt, vilket gör att kolven rör sig fram och tillbaka i cylinderkompressionen.

fall, kommer avgasventilen att öppna och stänga automatiskt. När trycket av den komprimerade luften ner till det nominella utloppstrycket 0,8 MPa, stängs omkopplaren automatiskt av med envägsventil till gastanken. När trycket ner till ett visst värde, öppnas strömbrytaren automatiskt. Som kompressorn är förseglad, ljudet reduceras under drift.

Serien av luftkompressorer har funktionerna lågt ljud och bränsleförbrukning, liten vibrationer, liten strömförbrukning, stabil prestanda, säkerhet och tillförlitlighet. Den kan användas i laboratorier, däckpumpning, läkemedel, livsmedelsförädling, airbrush-målning, kemisk analys. ren symaskiner, skomaskiner och kemtvättar, gasförsörjning, och kan även användas i instrumentering, tryckmaskiner och annan utrustning inom liten luftförbrukning, el, VVS och annat underhåll av det idealiska verktyget för rengöring av damm.

2. SÄKERHET

Farligt med el

Startar automatiskt utan att avta

Får inte öppna ventilen innan det luftflexibla röret fixeras

Farligt av höga temperaturer

Bryt strömmen

Koppla på el

Anmärkning / Anmärkning.

Varning / Varning.

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarliga skador. Spara denna manual.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Håll monteringsområdet rent och väl upplyst.
3. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
4. Viktkapacitet och andra produktegenskaper gäller endast för korrekt och färdigmonterad produkt.

ELEKTRISK SÄKERHET - FÖR ATT FÖREBYGGA ALLVARLIGA SKADA OCH DÖDSFALL VID TILLNING:

• Strömförsörjningsmiljön för denna produkt måste ha en bra jordningsenhet, måste använda en trekärnig kontakt och med ett väljordat uttag med tre hål för att säkerställa god jordning av denna produkt.
• Innan du sätter igång den här produkten, se till att strömförsörjningen du tillhandahåller klarar av den ingående strömmen information markerad nära strömingångsporten på denna produkt.
• Dela inte uttaget med andra elektriska apparater, om spänningen ibland är instabil, vilket resulterar i vid skada på produkten.
• När du underhåller/reparerar eller rengör produkten, var noga med att koppla ur nätsladden för att säkerställa att produkten är helt avständ före användning.
• Kontrollera regelbundet om nätsladden och nätkontakten är skadade och se till att nätsladden är skadad inte kläms av andra föremål.

3. Kvalitetssäkring

När du får kompressorn, kontrollera om den matchar den modell och specifikation du beställt. Kontrollera om maskinen och tillbehören är skadade under transporten. Om det finns någon brist eller skada, vänligen kontakta säljaren i tid för att lösa.

Från leveransdatum är kvalitetssäkringsperioden ett år. På grund av bristande tillverkningskvalitet, företaget kommer att vara i strikt överensstämmelse med följande garanti för användarna.

3.1 Kvalitetssäkring är endast giltig under följande omständigheter:

3.1.1 Vid drift och underhåll av produkten följer användarna "Manual" normativt.
3.1.2 Tillverkningsnummer, logotypen är utan demontering, smide.
3.1.3 Produktfel orsakas inte av felaktig användning, liksom faktorer som härrör från force majeure.
3.1.4 Användaren behöver använda säljarens delar vid underhåll.
3.1.5 Denna produkt behöver inte tillsätta olja, och produktens medium är luft.

3.2 Kvalitetssäkringskrav:

3.2.1 Användaren kan inte ändra produktens användning, struktur och prestanda.
3.2.2 Företaget tar inte ansvar om olämplig användning eller förlust orsakas av tredje part.

1. Tekniska parametrar

Model	Power(W/HP)	Voltage(V/Hz)	Exhaust Volume(L/min)	Pressure(Bar)	Tank(L)	Weight(Kg)
550-9L	550/0.75	110/220/240/380/415 50/60	110	8	9	16
750-9L	750/1		165	8	9	17
550-18L	550/0.75		110	8	18	18
750-18L	750/1		165	8	18	19
850-18L	850/1.1		165	8	18	20.5
1500-18L	1500/2		220	8	18	27.2
750-20L	750/1		165	8	20	19.5
550-25L	550/0.75		110	8	25	20
750-25L	750/1		165	8	25	21
550-30L	550/0.75		110	8	30	21.8
750-30L	750/1		165	8	30	22.8
850-30L	850/1.1		165	8	30	23
980-30L	980/1.3		180	8	30	22.8
1100-30L	1100/1.5		200	8	30	27.8
750-35L	750/1		165	8	35	27
550-40L	550/0.75		110	8	40	26
750-40L	750/1		165	8	40	27
850-40L	850/1.1		165	8	40	27
1500-45L	1500/2		220	8	45	43
550-50L	550/0.75		110	8	50	27
750-50L	750/1		165	8	50	28
1100-50L	1100/1.5		200	8	50	38
1500-50L	1500/2		220	8	50	39
550-2-50L	550*2=1100/1.5		220	8	50	62
750-2-50L	750*2=1500/2		330	8	50	64
980-2-50L	980*2=1960/2.6		360	8	50	40.6
1500-60L	1500/2		220	8	60	49
550-3-70L	550*3=1650/2.2		330	8	70	54
1500-2-70L	1500*2=3000/4		440	8	70	64
550-3-80L	550*3=1650/2.2		330	8	80	59
750-3-90L	750*3=2.2/3		495	8	90	63
1100-2-90L	1100*2=2200/3		400	8	90	66
1500-2-90L	1500*2=3000/4		440	8	90	75
750-3-100L	750*3=2250/3		495	8	100	65
750-3-120L	750*3=2250/3		495	8	120	73
1100-3-180L	1100*3=3300/4.5		600	8	180	134
1500-3-180L	1500*3=4500/6		660	8	180	136
750-4-180L	750*4=3000/4		660	8	180	133
1100-4-180L	1100*4=4400/6		800	8	180	170
1500-4-180L	1500*4=6000/8		880	8	180	172
1100-5-230L	1100*5=5500/7.5		1000	8	230	188
1500-5-230L	1500*5=7500/10		1200	8	230	190
YM550	550/0.75		110	8	/	9
YM750	750/1		165	8	/	10
YM850	850/1.1		165	8	/	10
YM980	980/1.3		180	8	/	13
YM1100	1100/1.5		200	8	/	19
YM1500	1500/2		220	8	/	20

5. Bruksanvisning

Läs dessa instruktioner noggrant innan du försöker montera, installera, använda eller underhålla produkt beskriven. Skydda dig själv och andra människor genom att följa all säkerhetsinformation. Underlätenhet att följa med instruktioner kan leda till person- och/eller egendomsskada! Spara instruktioner för framtiden hänvisning.

5.1. Montera fotkudde, hjul och ljuddämpare.
5.2. Luftkompressorn ansluten till ström genom kontakten.
5.3. Vrid tryckbrytaren med "ON"-läge, vrid på strömmen så kunde maskinen starta. Om inte, snälla minska trycket i lufttanken till under 0,5Mpa.
5.4. Vrid tryckbrytaren med "OFF", skär av elen kommer den att sluta fungera normalt.
5.5. Med säkerhetsventil i trycket växla.

När lufttankens tryck överstiger 0,9Mpa,

säkerhetsventilen kommer att varnas med brum och tömningstryck automatiskt.När

uppstår detta tillstånd, kontrollera och reparera

tryckbrytaren, se till att dess arbetstryck inte överskrider det märkta

5.6. En gång dagligen utan arbete. vänligen dra fingerborgen på separatorn med fingret, se till att tömma ut allt vatten från det helt.(Kanske någon kund har tagit med luftkompressorn utan oljeavskiljare, så det är onödigt för att de ska uppfylla ovan nämnda krav.)
5.7. Det utsläpptta lufttrycket kan justeras med vredet på AR2000- eller AFR2000-regulatorn, med max.

0.8Mpa, det beror på lufttankens tryck.

5.8. Justera vid behov tryckomkopplarens arbetstryck. Ta bort tryckomkopplarhöljet, använd en skruvmejsel för att vrida bulten M6. Medurs för att öka arbetstrycket och vice versa. Den maximala avstängningen trycket är 0,8Mpa. Obs: Koppla av strömförsörjningen innan du justerar.

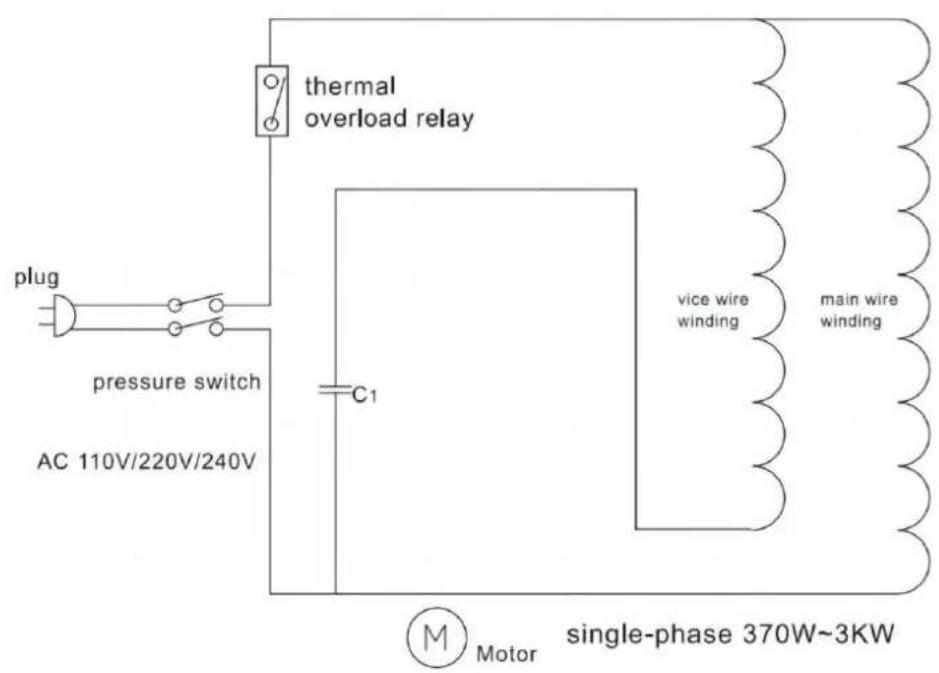

6. Elektriskt schematiskt diagram

7. Användningsanspråk

7.1. Installera ljuddämparen i luftintaget på luftkompressorns huvud innan du startar. Efter att ha installerat ljuddämpare, bullret kommer att minska kraftigt.
7.2. Arbetsplatsen för luftkompressorn bör vara torr, ren, välventilerad
7.3. Luftkompressor kan inte röra vatten, kan inte placeras utomhus, kan inte användas i brandfarlig, explosiv, frätande och multidammmiljö.
7.4. Luftkompressorn bör placeras i vertikal och hård mark.
7.5. Matningsspänningen bör inte vara lägre än 10 % eller högre än 10 % av märkspänningen. För säkerhets skull luftkompressorn ska vara jordad.
7.6 Rör inte komponenterna såsom värden, avgasröret, såsom envägsventil i hög temperatur vid roterande eller efter drift för att förhindra skållning.
7.7. vänligen behåll den elektriska kabelns tvärsnitt ÿ2 ÿ, och med rätt längd bör den inte vara för lång, annars kommer den inte att köra maskinen eller snubbla.
7.8. Produkten är en gaskälla för pneumatiska verktyg och utrustning, får inte rikta den utsläppta luften mot person och djur.
7.9. Innan du ansluter till strömmen, se till att maskinen är avstängd. Vänligen tryck på den röda knappen dra inte i kontakten direkt när du stänger maskinen.
7.10. Kollision och inversion är strängt förbjudet. Vänligen vidta åtgårder för att förhindra att luftkompressorn tvingar och mobilens tillständ, eller till och med säkerhetsrelaterade incidenter inträffade.
7.11. För att säkerställa kontinuerlig drift av luftkompressorn bör luftkompressorn installera en kylfläkt till värden, maskinen bör inte vara igång mer än två timmar.

8. Underhåll/service

Särskild uppmärksamhet: För att undvika skador bör allt underhåll utföras utan ström förhållanden och se till att inget tryck i tanken.

8.1. Håll luftkompressorn ren av professionell personal. Underjorden är förbjuden att använda maskinen.
8.2. Avloppsvattnet i bensintanken kommer att släppas ut minst en gång i månaden. Trycket i tanken bör vara mindre än 0,1 MPa.
8.3. Vänligen kontrollera säkerhetsventilens känslighet regelbundet. När trycket inuti gastanken när 0,5 \~ 0,8 MPa, vänligen dra i ringen på säkerhetsventilen. Om säkerhetsventilen lätt kan tömmas och spindeln kan återställas omedelbart. Säkerhetsventilen är kvalificerad.
8.4. Byt ut ljuddämparens fladder efter 500 timmars drift.
8.5. Gastankens tryckprov ska göras varje år. Om det finns allvarliga rost-, stötar eller tryckprov misslyckades bör bensintanken kasseras.
8.6. Vänligen töm ut luften inuti bensintanken innan du flyttar luftkompressorn.

1. Felsökning

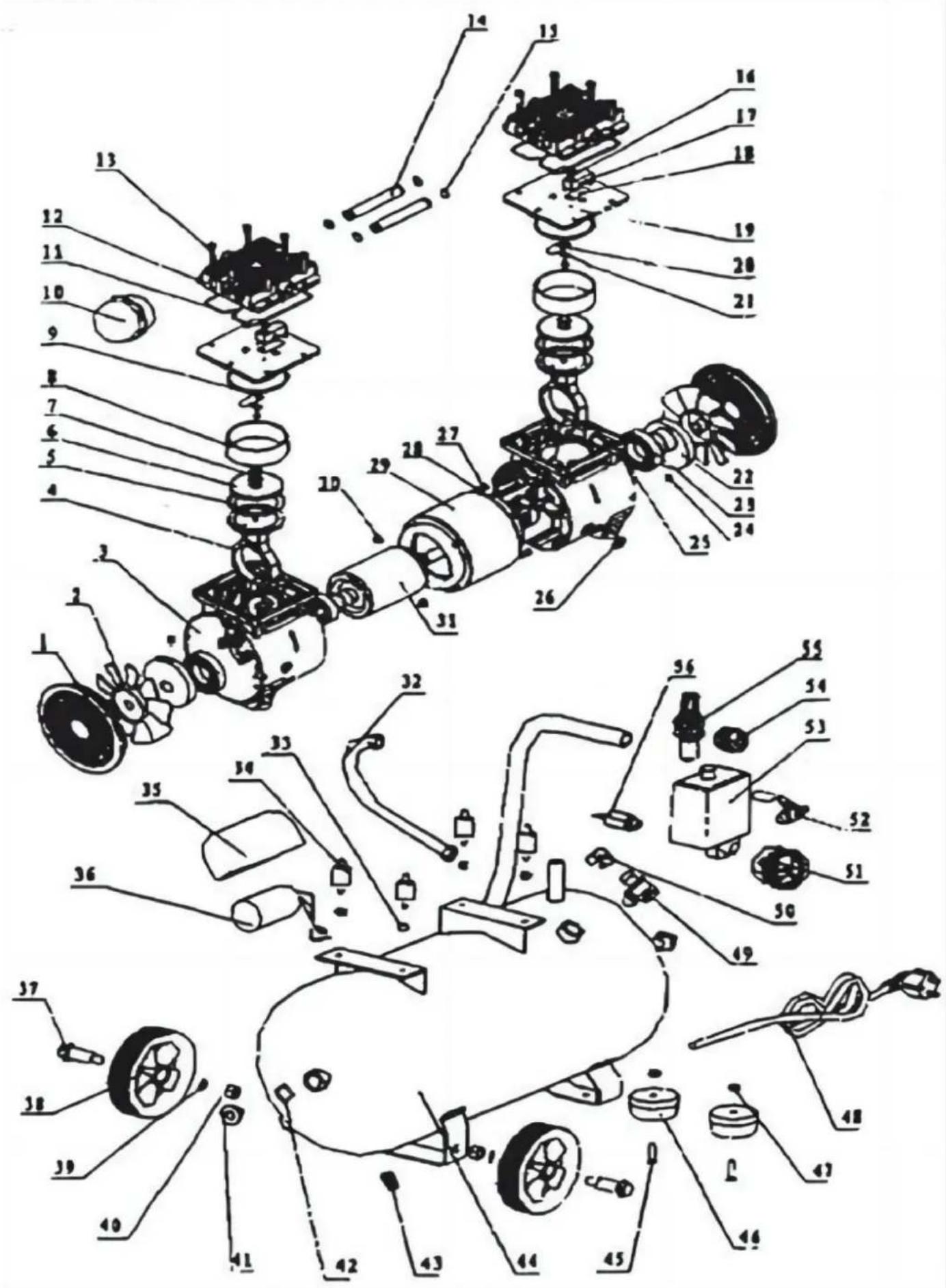

10. Sprängskiss på kompressorhuvud och namn på komponent

1. Denna garanti täcker endast skadeanspråk på grund av ett fel i produktens tillverkning
2. Om ett garantianspråk görs måste den som är berättigad till garantin uppvisa inköpsbeviset, inklusive inköpsdatum.
3. Kundernas tillfredsställelse är alltid motivationen för vårt varumärkestillväxt. Vi lovar att hjälpa dig att lösa eventuella frågor. Säg bara till om du behöver hjälp.

VÄRT SERVICETEAM LOVAR ATT SVARA PÅ DITT MEDDELANDE INOM 24H.

12. Garantins omfattning

1. Vi garanterar att VEVOR-produkter tillverkas i enlighet med iso9001 Quality Management procedurer och är fria från tillverkningsfel under garantiperioden.
2. Denna garanti täcker fel i produkterna på grund av tillverkningsfel inom 1 år från datum för köp. Efter inspektion av försäljningsrepresentant kommer defekta produkter att ersättas eller repareras med likvärdiga varor gratis.
3. Eventuella garantianspråk som görs under garantiperioden förlänger inte den övergripande garantins täckningsperiod.
4. Garantiperioder: Datum för garantianspråk

13. KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en wheelie genomkorsad behållare indikerar att produkten kräver separat sophämtning i EU.

Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en uppsamlingsplats för återvinning

elektriska och elektroniska apparater.
