BRUKSANVISNING FB1390D-108BS-10C18 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HORIZONTAL LUFTKOMPRESSOR

MODELL: FB750D0-10C18/FB750D0-10C30

FB1500D0-10C40/FB1500D0-10C60/FB1500D0-20C80

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HORIZONTAL LUFT

KOMPRESSOR

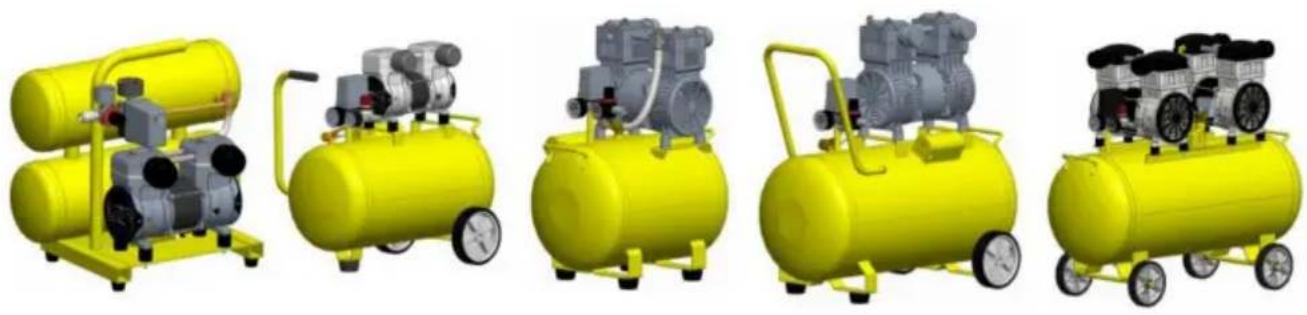

Utseendebilder (olika modeller kan ha skillnader i utseende, se aktuell produkt- eller webbplatsinformation för noggrannhet)

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Förord

Låt oss först och främst uttrycka värt hjärtliga tack till våra kunder som har köpte vår utrustning Den här manualen är till för att kundtjänst ska bli bättre Skrivet med denna utrustning.Hoppas företagets produkter och tjänster att ta med du kanalen artighet.

Viktig påminnelse

För din egen säkerhet, innan du monterar och använder sådana produkter, måste du först läs denna handbok för att förtydliga den unika driften, applikationen och möjliga problem med denna utrustning.

Beskriva

Den oljefria kompressorn är designad speciellt för självbetjäningsanvändare inom olika hushålls- och fordonsverksamhet. Dessa kompressorer ger ström till sprutpistoler, slagnycklar och andra verktyg. Dessa enheter kan fungera utan olja. Den komprimerade luften från enheten kommer att innehålla fukt. Om ansökan kräver torr luft, installera ett vattenfilter eller lufttork.

Säkerhetsskyltar

I denna bruksanvisning och på maskinen säkerhetssymboler och varningsord används för att förmedla viktig säkerhetsinformation. Det här avsnittet hjälper dig öka din förståelse för dessa säkerhetssymboler och varningsord.

ÿFARA!

Fareindikation Nödsituationer, om de inte undviks, kan leda till döden eller allvarlig skada.

ÿWARNING!

Varningsindikator En potentiellt farlig situation, om den inte undviks, kan leda till dödsfall eller allvarlig skada.

ÿVARNING!

Försiktighet indikerar en farlig situation som, om den inte undviks, KAN resultera i mindre eller måttlig skada.

ÿNÖJ!

Meddelande indikerar viktig information som om den inte följs, KAN orsaka skada på utrustning.

Avplockar

Efter att ha packat upp enheten, inspektera noggrant för eventuella skador som kan ha uppstå under transitering. Se till att dra åt beslag, bultar, etc, innan du sätter i enheten service.

ÿVARNING!

Använd inte enheten om den skadas under transporten. Hantering eller användning. Skador kan leda till att den spricker och orsakar person- eller egendomsskador.

ÿFARA!

Andningsbar luftvarning

Denna kompressor är inte utrustad och bör inte användas "liksom luft av högt leverera kvalitet andas.

För all användning av luft för mänsklig konsumtion, kommer luftkompressorn att behöva försedd med lämplig in-line säkerhets- och larmutrustning. Detta ytterligare

utrustning är nödvändig för att korrekt filtrera och rena luften för att uppfylla minimal specifikationer för grad D-andning enligt beskrivning i Komprimerad gas

Specifikation Association Commodity G7.1-1966.OSHA 29 CFR 1910.134. och/eller Canadian Standards Associations (CSA)

ALLMÄN SÄKERHETSINFORMATION

På grund av användningen av luftkompressorer och andra komponenter (materialpumpspray pistoler, filter, smörjapparater, slangar, etc.), som bildar ett högtryckspumpsystem,

Följande säkerhetsåtgärder måste alltid följas:

1. Läs noga igenom alla manualer som medföljer denna produkt för att noggrant bekanta dig med den själv med kontroll och korrekt användning av utrustningen.

2. Följ alla lokala elektriska och säkerhetsföreskrifter, såväl som de nationella
   Electrical Code (NEC) och Occupational Safety and Health Act (OSHA) i USA.

3. Endast personer som är bekanta med dessa säkerhetsregler får använda kompressorn.

4. Håll besökare borta och låt aldrig barn komma in på arbetsområdet.

5. Använd skyddsglasögon och använd hörsel när du använder pumpar eller enheter skydd.

6. Stå inte eller använd inte pumpen eller enheten som handtag.
7. Kontrollera tryckluftssystemet och de elektriska komponenterna före varje användning för tecken på skada, försämring, svaghet eller läckage. Reparera eller byt ut defekta föremål före användning.
8. Kontrollera med jämna mellanrum att alla fästelement är åtdragna.

ÿVARNING!

Utrustning och kontrollanordningar kan generera ljusbågar, antända brandfarliga gaser eller ångor. Använd eller reparera inte i eller nära brandfarliga gaser eller ångor. Det är det förbjudet att lagra brandfarliga vätskor eller gaser nära kompressorn.

ÿVARNING!

Även om enheten stannar kan kompressorkomponenterna fortfarande vara varma.

1. Håll fingrarna borta från den körande kompressorn, som rör sig snabbt och

överhettande komponenter kan orsaka skador och/eller brännskador.

1. Om utrustningen börjar vibrera onormalt, vänligen stoppa motorn/motorn

och kontrollera omedelbart orsaken. Vibrationer är vanligtvis en varning om ett fel.

För att minska risken för brand bör motorns/motorns utsida hållas fri från olja, lösningsmedel eller överflödigt smörjfett.

ÿFARA!

Försök inte reparera eller modifiera bränsletanken! Svetsning, borrning eller något annat annan modifiering kan försvaga tanken, vilket leder till att tanken går sönder eller

explosionsskada. Se till att byta ut slitna eller skadade bränsletankar.

ÿVARNING!

Ta aldrig bort eller försök att justera säkerhetsventilen. Håll säkerhetsventilen fri från färg och andra ansamlingar.

ÿVARNING! Töm vätska från tanken dagligen

1. Tankar rostar på grund av fuktuppbyggnad, vilket försvagar tanken. Se till att dränera tanken regelbundet och inspektera regelbundet för osäkra förhållanden såsom rostbildning och korrosion.
2. Snabbrörlig luft kommer att röra upp damm och skräp, vilket kan vara skadligt. Släpp ut luft långsamt vid tömning av fukt och trycksänker kompressorsystemet.

FÖRSIKTIGHETSÅTGÄRDER FÖR SPRUTNING

ÿWARNING!

Spraya inte brandfarliga material i närheten av öppen låga eller nära antändningskällor inklusive kompressorenheten.

1. Rök inte när du sprutar färg, insekticider eller annat brandfarligt ämnen.
2. Använd ansiktsmask/respirator vid sprayning och spraya i ett väl ventilerat utrymme för att förebygga hälso- och brandrisker.
3. Spraya inte färg eller andra sprutmaterial direkt på kompressorn.
   Placera kompressorn så långt bort från sprutområdet som möjligt för att minimera ansamling av överdriven spray på kompressorn.
4. Följ anvisningarna när du sprutar eller rengör med lösningsmedel eller giftiga kemikalier instruktioner från kemikalietillverkaren.

MONTERING

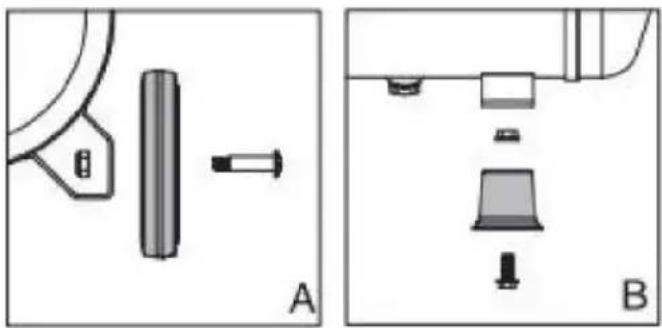

HJULMONTERING

Olika produkttillbehör är olika, huvudsakligen uppdelade i hjul och fot kuddar. Kontrollera det medföljande tillbehörspaketet före installation och installera motsvarande hjul och fotkuddar enligt följande diagram.

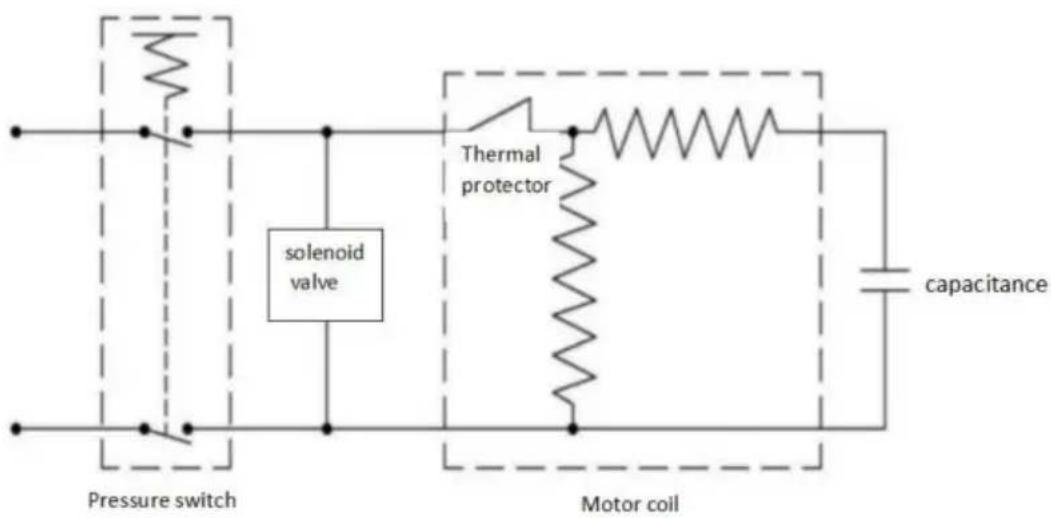

Elektriskt schematiskt diagram

Det är mycket viktigt att installera kompressorn på en ren och välventilerad plats.

Minsta gap mellan kompressorn och väggen är 18 tum, som objekt

kan hindra luftflödet och den omgivande lufttemperaturen bör inte överstiga 100 ° F.

ÿVARNING!

Placera inte kompressorns luftintag nära ånga, färgspray, sandblästringsområden eller någon annan föroreningskälla. Detta skräp kommer att skada motorn.

ELEKTRISK INSTALLATION

ÿVARNING!

Alla ledningar och elektriska anslutningar ska utföras av kvalificerade elektriker.

Installationen måste följa lokala föreskrifter och nationella elektriska föreskrifter.

ÿVARNING!

Använd aldrig en förlängningssladd med denna produkt. Använd extra luftslang istället för en förlängningssladd för att undvika strömavbrott och permanent motor skada, Användning av en förlängningssladd upphäver garantin.

ÿFARA!

Felaktig användning av jordad kontakt kan resultera i en möjlig risk för elektriska chock!

ÿFARA!

Använd inte en jordad adapter med denna produkt!

1. Om reparation eller byte av sladd eller kontakt är nödvändig, anslut inte jordning

kabeln till endera flatbladsterminalen. Tråden med isolering har en extern

yta som är grön (med eller utan gula ränder) är jordledningen.

ÿVARNING!

Anslut aldrig grön (eller grön och gul) ledning till en strömförande terminal.

1. Kontrollera med en kvalificerad elektriker eller serviceman om jordningsinstruktionerna inte luftar helt förstått, eller om du är osäker på om produkten är ordentligt jordad.

Modifiera inte den medföljande kontakten; om det inte passar uttaget, ha ett korrekt uttag installerat av en behörig elektriker.

ÿVARNING!

ÿ Lokala koder för elektriska ledningar skiljer sig från område till område. Källa ledningar, kontakt och skyddet måste vara klassificerat för minst den strömstyrka och spänning som anges på motorns märkskylt och uppfyller alla elektriska koder för detta minimum. ÿ Använd en långsam säkring eller en strömbrytare.

DRIFT

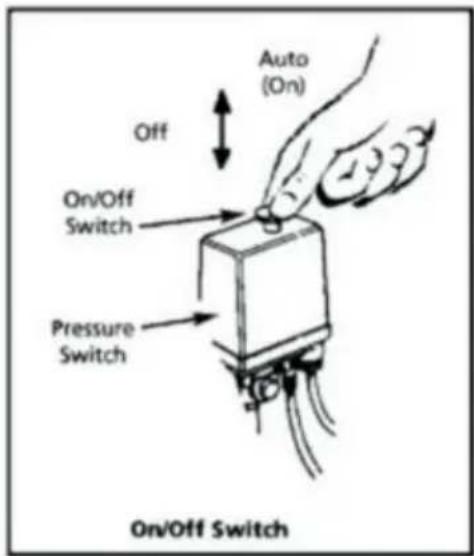

Tryckomkopplare -Auto/Från Switch-I AUTO-läget stängs kompressorn av automatiskt när tanktrycket när det maximala förinställda trycket. I den OFF-läge. kompressorn fungerar inte. Den här omkopplaren ska vara på OFF position när du ansluter eller kopplar bort nätsladden från eluttaget eller vid byte av luftverktyg.

Regulator- Regulatorn kontrollerar mängden lufttryck som släpps ut vid slangen utlopp.

Säkerhetsventil-Denna ventil släpper automatiskt ut luft om tanktrycket överstiger förinställt maximum.

Utloppsrör - Detta rör transporterar tryckluft från pumpen till kontrollen ventil. Detta rör blir mycket varmt under användning. För att undvika risken för allvarliga brännskador, vidrör aldrig utloppsröret.

Backventil - En envägsventil som tillåter luft att komma in i tanken, men förhindrar luft in tanken rinner tillbaka in i kompressorpumpen.

Handtag Designad för att flytta kompressorn. yVARNING!

Använd aldrig handtaget på hjulförsedda enheter för att lyfta enheten helt från marken.

Dränera Petcock-Denna ventil är placerad på botten av tanken. Använd denna ventil för att dränera fukt från tanken dagligen för att minska risken för korrosion.

Minska tanktrycket under 10 psi, och töm sedan ut fukt från tanken dagligen till undvik tankkorrosion. Töm fukt från tanken genom att öppna avloppskranen placerad under tanken.

SMÖRJNING

Detta är en oljefri produkt och Kräver INTE smörjning för att fungera.

INBRYTNINGSPROCEDUR

ÿWARNING!

Fäst inte luftchuck eller annat verktyg till den öppna änden av slangen förrän start har skett klar och enhetskontroller ok.

VIKTIGT: Kör inte kompressorn innan du har läst instruktionerna eller skadat den

kan bli resultatet.

1. Vrid regulatorn helt medurs för att öppna luftflödet.
2. Vrid strömbrytaren till OFF-läge och anslut strömmen sladd.
3. Vrid omkopplaren till AUTO-läge och kör enheten för 30 minuter att bryta in pumpdelarna.

4. Vrid regulatorknappen helt moturs. Kompressor kommer att bygga till maximalt förinställt tryck och stängs av.

5. Vrid regulatorvredet medurs för att få luft att släppa blöda av. Kompressorn startar om vid en förinställning tryck.

6. Vrid regulatorknappen moturs för att stänga stäng av luften och vrid omkopplaren till avständt läge.

7. Fäst chucken eller annat verktyg till den öppna änden av slangen. Slå på regulatorn AUTO-läge, kompressorn pumpar in luft i tanken. Den stängs av automatiskt när enheten när sitt maximala förinställda tryck. I OFF-läget.trycket

omkopplaren kan inte fungera och kompressorn fungerar inte. Se till att strömbrytaren är i OFF-lägeansluter när 01strömsladden kopplas bort från eluttaget.

Fukt i tryckluft kommer att bilda droppar när den kommer från en luft kompressorpump. När luftfuktigheten är hög eller när en kompressor är i kontinuerlig drift använd under en längre tid, kommer denna fukt att samlas i tanken. När

med en färgspray eller sandblästerpistol. Detta vatten kommer att transporteras från tanken genom slangen och ut ur pistolen som droppar blandade med spraymaterialet.

VIKTIGT: Denna kondens kommer att orsaka vattenfläckar i ett målningsarbete, särskilt vid sprutning av annat än vattenbaserade färger. Om sandblästring, kommer det att orsaka sand till fodralet och täpper till pistolen vilket gör den ineffektiv. Ett filter i luftledningen (MP3105), placerad så nära pistolen som möjligt, hjälper till att eliminera denna fukt.

SÄKERHETSVENTIL

ÿVARNING!

Ta inte bort eller försök att justera säkerheten ventil!Denna ventil bör kontrolleras under tryck ibland genom att dra ringen förbi hand. Om luft läcker efter att ringen har släppts eller ventilen har fastnat och inte kan manövreras av ring, den MÅSTE bytas ut.

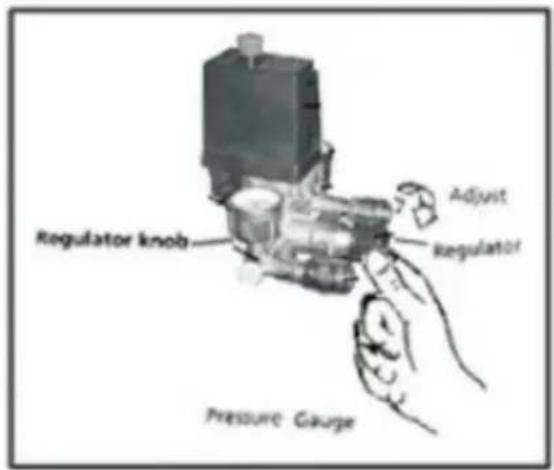

REGULATORKNAPP (figur 5)

1. Denna ratt reglerar lufttrycket till en

luftdrivet verktyg eller färgsprutpistol.

1. Vrid medurs för att öka lufttrycket vid

utlopp. När önskat tryck uppnås, låses med muttrar.

1. För att sänka lufttrycket vid utloppet, vrid moturs.

2. Vrid helt moturs för att stänga av luftflödet helt och tryck sedan på knappen ner.

TANKMÄTARE

Mätaren visar trycket i tanken som indikerar att kompressorn bygger trycket ordentligt.

UNDERHÅLL

ÿVARNING!

Koppla bort strömkällan och släpp sedan allt tryck från systemet

innan du försöker installera, serva, flytta eller utföra något underhåll.

Kontrollera kompressorn ofta för synliga problem och följ underhållet

procedurer varje gång kompressor används.

1. Dra i ringen på säkerhetsventilen och låt den snäppa tillbaka till normalt läge.

Säkerhetsventilen måste bytas ut om den inte kan aktiveras eller om den läcker luft efter att ringen är igång släpptes.

1. Stäng av kompressorn och släpp trycket från systemet, töm bort fukt tanken genom att öppna avtappningskranen under tanken.
2. Rengör damm och smuts från motor, tank och flygbolag och pumpa kylflänsar medan kompressorn är fortfarande AV.

VIKTIGT: Placera enheten borta från sprutområdet, eftersom slangen kan förhindra att överdriven sprutning täpper till filtret.

SMÖRJNING

Detta är en oljefri kompressor som inte kräver någon smörjning. äVARNING!

Denna kompressor är utrustad med ett automatiskt återställande termiskt överbelastningsskydd, som kommer att stänga av motorn om den blir överhettad,

Om termiskt överbelastningsskydd stänger av motorn ofta, leta efter följande orsaker.

Om det termiska överbelastningsskyddet är aktiverat måste motorn tillåtas svalna ner innan start. Motorn startar automatiskt om utan förvarning om den lämnas kvar eluttaget och enheten är påslagen.

Lagring

1. När de inte används, förvara slangarna och kompressorn på en sval och torr plats.
2. Fukt i avloppstanken.
3. Koppla loss slangen och häng den öppna änden nedåt så att vattnet kan rinna av.

FELSÖKNINGSSCHEMA

Symptom	Möjlig orsak(er)	Korrigerande åtgård
Kompressorn	1. Ingen el	1. Är den inkopplad? Kolla efter
kan inte köra	2. Brun säkring3. Strömbrytareosammanhängande4. Termisk överbelastning öppenkrets5. Tryckvakten ärbruten	säkringar/brytare eller motoröverbelastning2. Byt ut den trasiga säkringen3. Återställ och fastställa orsakenav problemet4. När motorn har svalnat, är denkommer att starta om5. Byte
Symptom	Möjlig orsak(er)	Korrigerande åtgård
Motorn brummarmen kan intefungerar eller körslångsamt	1. Backventil defekt ellerinte laddad2. Dålig kontakt och låg kretsspänning3. Kortslutning i motorlindningeneller öppen krets	1. Byte eller reparation2. Kontrollera anslutningen. Om du använderen förlängningskontakt, rensa den ochkontrollera kretsen med en voltmeter3. Byt ut motorn. Fara: Tainte isär motornbackventil när det är luft ibränsletanken; Luftutsläppstank
Var försiktig närsäkringen brinnerut/kretsenbreaker resorupprepat! Gör inte detanvända tilläggsladdar med dettaprodukt	1. Felaktig säkringsstorlek, kretsoverbelastning2. Backventil defekt ellerinte laddad	1. Kontrollera om säkringen är korrekt ochanvänd en fördröjningssäkring. Koppla bort andralelektriska apparater fränkrets eller kör kompressornpå sin egen grenkrets2. Ta inte isär checkenventil när det finns luft i bränslettank under byte eller reparation;Luftutsläppstank
Termisk överbelastningbeskyddareförlorar upprepade gångerdriva	1. Låg spänning2. Igensatt luftfilter3. Brist på ordentligventilation/rumstemperaturför högt4. Fel på backventilen5. Kompressorventiler misslyckades	1. Ta bort förlängningssladd,kolla med voltmeter2. Rengör filtret (se Underhållavsnitt)3. Flytta kompressorn till brunnenventilerat område4. Byt ut5. Byt ut ventilenheten
knackande ljud, buller, överdrivet vibration	1. Lösa bultar och ojämna bränsletank2. Defekta lager på excenter- eller motoraxlar3. Slitna eller skårade cylindrar eller kolvringar	1. Dra åt packningsboxens bultar till a horisontellt läge2. Byte3. Byt ut eller reparera vid behov
FelsökningDiagram (fortsättning)Symptom	Möjlig orsak(er)	Korrigerande åtgård
Oljetankentrycket fallernärkompressor äravstängd	1. Lös avtappningskran2. Kontrollera ventilläckage3. Lös anslutning av tryckvakt eller regulator	1. Åtdragning2. Demontera backventilenmontera, rengöra eller byta ut den3. Kontrollera alla anslutningar med två och vattenlösning och dra åt dem tätt
Det kontinuerligadriften avkompressorresulterar i enutsläppsvolymunder normal/lågansvarsfrihettryck	1. Överdriven luftanvändning och för liten kompressor2. Insugningsfiltret är blockerat3. Rörledningsläckage (på maskin eller extern system)4. Skadad inloppsventil5. Slitage av kolvringar	1. Minska användningen eller köpet genom högre luftleverans (SCFM)2. Rengöring eller byte3. Byt ut läckaget vid behovdelar eller dra åt dem4. Byt ut kompressorventilen5. Byt ut kolven och cylindern
Överdrivenfukt insläppa ut luft	1. För mycket vatten i tanken2. Hög luftfuktighet	1. Töm tanken2. Flytta till ett område med mindre luftfuktighet: använd luftledningsfilter
Kompressorn gárkontinuerligt ochsäkerhetsventilöppnas somtrycket stiger	1. Defekt tryckvakt2. Defekt säkerhetsventil	1. Byt ut strömbrytaren2. Byt ut säkerhetsventilen mot äkta reservdel
Överdriven start Överdriven kondens in		Töm oftare
och (autostart) stoppar	tank
Avlastaren på trycket strömbrytaren läcker luft	Backventil har fastnat i ett öppet läge placera	Ta bort och byt ut backventilen

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul anger att

Produkten kräver separat sophämtning i EU. Detta

gäller för produkten och alla tillbehör märkta med denna symbol. Produkter

märkt som sådant får inte slängas tillsammans med vanligt hushållsavfall, men måste vara det tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
