BRUKSANVISNING FB-2065/8 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Oljesmord luftkompressorpump

MODELL: SL-265/8, DF-290T/12.5, DF-265/8, DF-190T/12.5

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

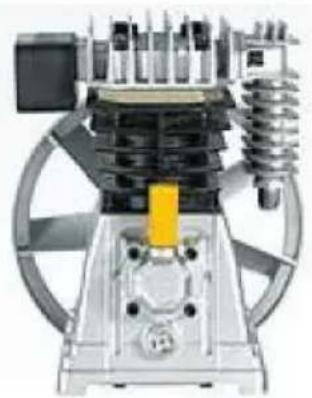

Olja Smörjt

Luftkompressorpump

Bilderna är endast för referens, se den faktiska produkten för noggrannhet:

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Förord

Låt oss först och främst uttrycka värt hjärtliga tack till våra kunder som har köpte vår utrustning Den här manualen är till för att kundtjänst ska bli bättre Skrivet med denna utrustning.Hoppas företagets produkter och tjänster att ta med du kanalen artighet.

Viktig påminnelse

För din egen säkerhet, innan du monterar och använder sådana produkter, måste du först läs denna handbok för att förtydliga den unika driften, applikationen och möjliga problem med denna utrustning.

Beskriva

Den oljesmorda luftkompressorpumpen är speciellt designad för olika oljorsmorda luftkompressorer. Dessa kompressorer ger ström till sprutpistoler,slagnycklar och andra verktyg. Dessa enheter måste fungera i närvaro avsmörjolja. Tryckluften från utrustningen kommer att innehålla fukt och olja.Om applikationen kräver torr och ren luft, installera ett vattenfilter, lufttork och olje-vattenavskiljare.

Säkerhetsskyltar

I denna bruksanvisning och på maskinen säkerhetssymboler och varningsord används för att förmedla viktig säkerhetsinformation. Det här avsnittet hjälper dig öka din förståelse för dessa säkerhetssymboler och varningsord.

ÿFARA!

Fareindikation Nödsituationer, om de inte undviks, kan leda till döden eller allvarlig skada.

ÿWARNING!

Varningsindikator En potentiellt farlig situation, om den inte undviks, kan leda till dödsfall eller allvarlig skada.

ÿVARNING!

Försiktighet indikerar en farlig situation som, om den inte undviks, KAN resultera i mindre eller måttlig skada.

ÿNÖJ!

Meddelande indikerar viktig information som om den inte följs, KAN orsaka skada på utrustning.

Avplockar

Efter att ha packat upp enheten, inspektera noggrant för eventuella skador som kan ha uppstå under transitering. Se till att dra åt beslag, bultar, etc, innan du sätter i enheten service.

ÿVARNING!

Använd inte enheten om den skadas under transporten. Hantering eller användning. Skador kan leda till att den spricker och orsakar person- eller egendomsskador.

ÿFARA!

Andningsbar luftvarning

Denna kompressor är inte utrustad och bör inte användas "liksom luft av högt leverera kvalitet andas.

För all användning av luft för mänsklig konsumtion, kommer luftkompressorn att behöva försedd med lämplig in-line säkerhets- och larmutrustning. Detta ytterligare

utrustning är nödvändig för att korrekt filtrera och rena luften för att uppfylla minimal specifikationer för grad D-andning enligt beskrivning i Komprimerad gas

Specifikation Association Commodity G7.1-1966.OSHA 29 CFR 1910.134. och/eller Canadian Standards Associations (CSA)

ALLMÄN SÄKERHETSINFORMATION

På grund av användningen av luftkompressorer och andra komponenter (materialpumpspray pistoler, filter, smörjapparater, slangar, etc.), som bildar ett högtryckspumpsystem,

Följande säkerhetsåtgärder måste alltid följas:

1. Läs noga igenom alla manualer som medföljer denna produkt för att noggrant bekanta dig med den själv med kontroll och korrekt användning av utrustningen.
2. Följ alla lokala elektriska och säkerhetsföreskrifter, såväl som de nationella Electrical Code (NEC) och Occupational Safety and Health Act (OSHA) i USA.
3. Endast personer som är bekanta med dessa säkerhetsregler får använda kompressorn.

4. Håll besökare borta och låt aldrig barn komma in på arbetsområdet.

5. Använd skyddsglasögon och använd hörsel när du använder pumpar eller enheter skydd.

6. Stå inte eller använd inte pumpen eller enheten som handtag.
7. Kontrollera tryckluftssystemet och de elektriska komponenterna före varje användning för tecken på skada, försämring, svaghet eller läckage. Reparera eller byt ut defekta föremål före användning.
8. Kontrollera med jämna mellanrum att alla fästelement är åtdragna.

ÿVARNING!

Utrustning och kontrollanordningar kan generera ljusbågar, antända brandfarliga gaser eller ångor. Använd eller reparera inte i eller nära brandfarliga gaser eller ångor. Det är det förbjudet att lagra brandfarliga vätskor eller gaser nära kompressorn.

ÿVARNING!

Även om enheten stannar kan kompressorkomponenterna fortfarande vara varma.

1. Håll fingrarna borta från den körande kompressorn, som rör sig snabbt och överhettande komponenter kan orsaka skador och/eller brännskador.

2. Om utrustningen börjar vibrera onormalt, vänligen stoppa motorn/motorn och kontrollera omedelbart orsaken. Vibrationer är vanligtvis en varning om ett fel.

För att minska risken för brand bör motorns/motorns utsida hållas fri från olja, lösningsmedel eller överflödigt smörjfett.

FÖRSIKTIGHETSÅTGÄRDER FÖR SPRUTNING

ÿVARNING!

Spraya inte brandfarliga material i närheten av öppen låga eller nära antändningskällor inklusive kompressorenheten.

1. Rök inte när du sprutar färg, insekticider eller annat brandfarligt ämnen.
2. Använd ansiktsmask/respirator vid sprayning och spraya i ett väl ventilerat utrymme för att förebygga hälso- och brandrisker.
3. Spraya inte färg eller annat sprutmaterial direkt på kompressorn.

Placera kompressorn så långt bort från sprutområdet som möjligt för att minimera ansamling av överdriven spray på kompressorn.

1. När du sprutar eller rengör med lösningsmedel eller giftiga kemikalier, följ instruktionerna instruktioner från kemikalietillverkaren.

MONTERING 1.

Eftersom denna produkt är en oberoende luftkompressorpump, se till att kontrollera produktens specifikationer före installation och användning för att undvika felaktig matchning och problempunkter.

1. Före installation, var uppmärksam på att kontrollera om motorns prestandaparametrar matchade med installationen av luftkompressorpumpen uppfyller kraven, och bekräfta om det nominella arbetstrycket för luftlagringstanken matchar det nominella arbetstrycket för luften kompressorpump.
2. Under installationen, se till att luftkompressorpumpen är ordentligt fastsatt på rackkortet med bultar. Om den inte är ordentligt fastsatt finns det risk för att luftkompressorpumpen flyger ut och skadar människor.
3. Efter installation och fixering av luftkompressorpumpen, använd motsvarande storlek på huvudhjulet. Om fel huvudhjul används kan det finnas skillnader i huvudmotorns prestanda och annat okänt risker.
4. Innan du börjar använda, vänligen tillsätt en lämplig mängd smörjolja till oljeinloppet på luftkompressorpumpen. Mängden olja kan observeras genom en oljespegel, och oljenivån bör överstiga oljespegelns röda linje med 1-2 mm.

1. Efter att ha slagits på och börjat använda, var uppmärksam på att kontrollera om det finns några onormala vibrationer i luftkompressorns pump. Om det finns några onormala vibrationer måste installationen och tillbehören kontrolleras igen tills de är reparerade.
2. Luftkompressorpumpens smörjolja bör bytas ut mot ny olja efter de första 50 timmarna eller en veckas drift. Därefter ska den nya oljan bytas ut var 300:e timme. För tuffa driftsmiljöer bör den nya oljan bytas ut var 150:e timme och oljan bör fyllas på var 36:e drifttimme (observera oljenivåindikatorn). Oljenivån bör kontrolleras dagligen för att säkerställa luftkompressorns smörjeffekt.

HUVUDSAKLIGA TEKNISKA DATA

Modell	SL-265/8	DF-290T/12,5	DF-265/8	DF-190T/12,5
Märkeffekt	3 hk	10 hk	3 hk	5,5 hk
Kompressionnivå	Första nivånkompression	kompression	Första nivånkompression	TvåstegTvåstegkompression
Bedömd att fungeratryck	116Psi/8bar	180Psi/12,5bar	116Psi/8bar	180Psi/12,5bar
Antalcylinderar	Två	Tre	Två	Två
Externmätt	L270×B310×H320mm10,6×12,2×12,6 tum	L500×B330×H410mm19,7×13×16,15 tum	L360×B260×H320mm14,2×10,2×12,6 tum	L430×B300×H390 mm16,9×11,8×15,3 tum
Installationmätt	L142×B136 mm5,6×5,35 tum	L252×B160 mm9,92×6,3 tum	L172×B90 mm6,77×3,54 tum	L260×B138 mm10,24×5,43 tum
HjulDiameter	ÿ265 mm10,43 tum	ÿ340 mm13,38 tum	ÿ240 mm9,45 tum	ÿ340 mm13,38 tum

Installera

Placera

Det är mycket viktigt att installera kompressorn på en ren och välventilerad plats.

Minsta gap mellan kompressorn och väggen är 18 tum, som objekt

kan hindra luftflödet och den omgivande lufttemperaturen bör inte överstiga 100 °F.

FELSÖKNINGSSCHEMA

Symptom	Möjlig orsak(er)	Korrigerande åtgård
Fel riktning drift	Motorkabelfel	Byt ledningar
Intensiva vibrationer	1. För högt avgastryck2. Rotationshastigheten är också högjustera 3. Kilremsfel eller lös 4. svänghjul4. Deformation av vevaxeln	1. Minska avgastrycket2. Sänk hastigheten3. Sätt tillbaka och Skicka till fabriken för reparation eller ersättning
Onormalt ljud under rotation	1. Löst ventilsäte2-kolvs slagcylinderhuvud3. Förslitning av vevstaken lagerlegering4. Lös remskiva eller hjul nyckel	1. Dra åt ventilsätet igen2. Förtjockat foder3. Byt ut lagerlegeringen4. Dra åt låset igen
Minskade avgaservolym	1. Blockering av luftfilter2. Ventilgruppen är skadad 2. Byt eller inte korrekt placerad3. Kolvbyte eller cylinderslitage4. Lös transmissionsrem	1. Rengör luftfiltretut ventilenheten3. Byt ut kolvringen4. Justera tätheten på löpande band
Överdriven konsumtion av smörjolja	1. Överdriven påfyllning av smörjmedel2. Slitage av kolvringar3. Cylinderslitage	1. Tappa ur överflödig smörjolja2. Byt ut kolvringarna3. Byte

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul anger att

Produkten kräver separat sophämtning i EU. Detta

gäller för produkten och alla tillbehör märkta med denna symbol. Produkter

märkt som sådant får inte slängas tillsammans med vanligt hushållsavfall, men måste vara det tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
