BEDIENUNGSANLEITUNG FB-2065/8 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Ölgeschmierte Luftkompressorpumpe

MODELL: SL-265/8, DF-290T/12,5, DF-265/8, DF-190T/12,5

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

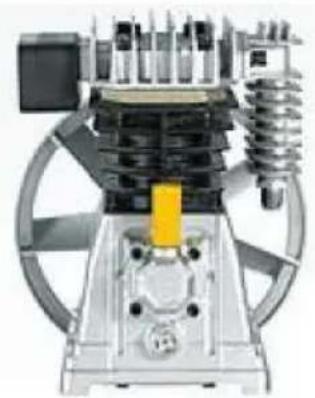

Ölgeschmiert

Luftkompressorpumpe

Die Bilder dienen nur als Referenz. Zur Genauigkeit beziehen Sie sich bitte auf das tatsächliche Produkt:

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vorwort

Zunächst möchten wir unseren Kunden unseren herzlichsten Dank aussprechen, die

gekauft haben Dieses Handbuch ist für den Kundendienst gedacht, um Ihnen eine bessere

Geschrieben mit dieser Ausrüstung.Hoffen, dass die Produkte und Dienstleistungen des Unternehmens zu bringen

Ihnen den Kanal mit freundlicher Genehmigung.

Wichtiger Hinweis

Zu Ihrer eigenen Sicherheit müssen Sie vor der Montage und Verwendung solcher Produkte zunächst

Lesen Sie dieses Handbuch, um die einzigartige Bedienung, Anwendung und mögliche

Probleme dieses Geräts.

Beschreiben

Die ölgeschmierte Luftkompressorpumpe ist speziell für verschiedene Öle ausgelegt

geschmierte Luftkompressoren. Diese Kompressoren liefern Strom für Spritzpistolen,

Schlagschrauber und andere Werkzeuge. Diese Geräte müssen in Gegenwart von

Schmieröl. Die Druckluft aus dem Gerät enthält Feuchtigkeit und Öl.

Wenn die Anwendung trockene und saubere Luft erfordert, installieren Sie bitte einen Wasserfilter, einen Lufttrockner und einen Öl-Wasser-Abscheider.

Sicherheitszeichen

In dieser Betriebsanleitung und an der Maschine sind Sicherheitssymbole und Warnhinweise

werden verwendet, um wichtige Sicherheitsinformationen zu vermitteln. Dieser Abschnitt hilft Ihnen

Verbessern Sie Ihr Verständnis dieser Sicherheitssymbole und Warnhinweise.

ÿGEFAHR!

Gefahrenhinweis Notfallsituationen können, wenn sie nicht vermieden werden, zum Tod oder

schwere Verletzungen.

ÿWARNUNG!

Warnhinweis Eine potentiell gefährliche Situation kann, wenn sie nicht vermieden wird, zu

Tod oder schwere Verletzungen.

ÿVORSICHT!

Vorsicht weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschwere Verletzung.

ÿACHTUNG!

Hinweis weist auf wichtige Informationen hin, deren Nichtbeachtung zu Schäden führen kann Ausrüstung.

Auftrennen

Überprüfen Sie das Gerät nach dem Auspacken sorgfältig auf eventuelle Schäden.

während des Transports. Achten Sie darauf, Beschläge, Schrauben usw. festzuziehen, bevor Sie das Gerät in Service.

ÿWARNUNG!

Betreiben Sie das Gerät nicht, wenn es während des Transports beschädigt wurde. Handhabung oder Gebrauch zum Platzen führen und Verletzungen oder Sachschäden verursachen.

ÿGEFAHR!

Warnung vor Atemluft

Dieser Kompressor ist nicht mit der gleichen Qualität ausgestattet und sollte nicht "wiefern Atemluft verwendet werden.

Für jede Anwendung von Luft für den menschlichen Gebrauch muss der Luftkompressor mit geeigneten Sicherheits- und Alarmeinrichtungen ausgestattet sein. Diese zusätzlichen Ausrüstung ist notwendig, um die Luft richtig zu filtern und zu reinigen, um minimale Spezifikationen für die Atemtechnik der Klasse D, wie in Druckgas beschrieben Spezifikationsverband Commodity G7.1-1966.OSHA 29 CFR 1910.134. und/oder Kanadische Normungsverbände (CSA)

ALLGEMEINE SICHERHEITSINFORMATIONEN

Durch den Einsatz von Luftkompressoren und anderen Komponenten (Material Pumpspray

Pistolen, Filter, Öler, Schläuche usw.), die ein Hochdruckpumpsystem bilden,

Folgende Sicherheitsmaßnahmen müssen immer beachtet werden:

1. Lesen Sie alle mit diesem Produkt mitgelieferten Handbücher sorgfältig durch, um sich gründlich vertraut zu machen sich mit der Beherrschung und richtigen Verwendung der Geräte vertraut zu machen.
2. Beachten Sie alle örtlichen Elektro- und Sicherheitsvorschriften sowie die nationalen Electrical Code (NEC) und Occupational Safety and Health Act (OSHA) in der Vereinigte Staaten.
3. Der Kompressor darf nur von Personen benutzt werden, die mit diesen Sicherheitsbetriebsregeln vertraut sind.

4. Halten Sie Besucher fern und erlauben Sie Kindern niemals, den Arbeitsbereich zu betreten.

5. Tragen Sie beim Betrieb von Pumpen oder Geräten eine Schutzbrille und verwenden Sie Gehörschutz. Schutz.

6. Stehen Sie nicht darauf und verwenden Sie die Pumpe bzw. das Gerät nicht als Griff.
7. Vor jedem Einsatz das Druckluftsystem und die elektrischen Komponenten prüfen

auf Anzeichen von Beschädigung, Verschleiß, Schwäche oder Leckage. Reparieren oder ersetzen Defekte Artikel vor Gebrauch.

1. Überprüfen Sie in regelmäßigen Abständen alle Befestigungselemente auf festen Sitz.

ÿWARNUNG!

Geräte und Steuergeräte können Lichtbögen erzeugen, die brennbare Gase oder

Dämpfe. Nicht in oder in der Nähe von entflammbaren Gasen oder Dämpfen betreiben oder reparieren. Es ist Es ist verboten, brennbare Flüssigkeiten oder Gase in der Nähe des Kompressors zu lagern.

ÿVORSICHT!

Auch wenn das Gerät stoppt, können die Kompressorkomponenten immer noch heiß sein.

1. Halten Sie Ihre Finger vom laufenden Kompressor fern, da sich dieser schnell und

Überhitzte Komponenten können Verletzungen und/oder Verbrennungen verursachen.

1. Wenn das Gerät ungewöhnlich zu vibrieren beginnt, schalten Sie bitte den Motor ab.

und suchen Sie sofort nach der Ursache. Vibrationen sind in der Regel ein Hinweis auf eine Fehlfunktion.

Um die Brandgefahr zu verringern, sollte die Außenseite des Motors frei von Öl, Lösungsmitteln oder übermäßigem Schmierfett gehalten werden.

VORSICHTSMASSNAHMEN BEIM SPRÜHEN

ÿWARNUNG!

Sprühen Sie keine brennbaren Materialien in der Nähe von offenen Flammen oder Zündquellen. inklusive der Kompressoreinheit.

1. Rauchen Sie nicht, wenn Sie Farbe, Insektizide oder andere brennbare Substanzen.
2. Verwenden Sie beim Sprühen eine Gesichtsmaske/Atemschutzmaske und sprühen Sie in einem gut belüfteten Bereich. um Gesundheits- und Brandgefahren vorzubeugen.
3. Sprühen Sie keine Farbe oder andere Sprühmaterialien direkt auf den Kompressor.

Platzieren Sie den Kompressor so weit wie möglich vom Sprühbereich entfernt, um die Ansammlung von übermäßigem Sprühnebel auf dem Kompressor.

1. Beim Sprühen oder Reinigen mit Lösungsmitteln oder giftigen Chemikalien beachten Sie die Anweisungen des Chemikalienherstellers.

MONTAGE 1. Da es

sich bei diesem Produkt um eine unabhängige Luftkompressorpumpe handelt, überprüfen Sie vor der Installation und Verwendung unbedingt die Produktspezifikationen, um falsche Zuordnungen und Problempunkte zu vermeiden.

1. Achten Sie vor der Installation darauf, zu prüfen, ob die Leistungsparameter des Motors in Übereinstimmung mit der Installation der Luftkompressorpumpe den Anforderungen entsprechen, und vergewissern Sie sich, dass der Nennbetriebsdruck des Luftspeichertanks mit dem Nennbetriebsdruck der Luftkompressorpumpe übereinstimmt.
2. Achten Sie bei der Installation darauf, dass die Luftkompressorpumpe mit Schrauben sicher am Rackbrett befestigt ist. Wenn sie nicht sicher befestigt ist, besteht die Gefahr, dass die Luftkompressorpumpe herausfliegt und Personen verletzt.
3. Nach der Installation und Fixierung der Luftkompressorpumpe verwenden Sie bitte die entsprechende Größe des Hauptrads. Wenn das falsche Hauptrad verwendet wird, kann es zu Leistungsunterschieden des Hauptmotors und anderen unbekannten Risiken.
4. Geben Sie vor Inbetriebnahme eine angemessene Menge Schmieröl in den Öleinlass der Luftkompressorpumpe. Die Ölmenge kann durch einen Ölspiegel beobachtet werden, und der Ölstand sollte die rote Linie des Ölspiegels um 1-2 mm überschreiten.

1. Achten Sie nach dem Einschalten und der Inbetriebnahme darauf, dass die Luftkompressorpumpe keine ungewöhnlichen Vibrationen aufweist. Bei ungewöhnlichen Vibrationen müssen die Installation und das Zubehör erneut überprüft werden, bis sie repariert sind.
2. Das Schmieröl der Luftkompressorpumpe sollte nach den ersten 50 Betriebsstunden oder einer Woche durch neues Öl ersetzt werden. Danach sollte das neue Öl alle 300 Stunden ausgetauscht werden. Bei rauen Betriebsumgebungen sollte das neue Öl alle 150 Stunden ausgetauscht und das Öl alle 36 Betriebsstunden nachgefüllt werden (beachten Sie die Ölstandsanzeige). Der Ölstand sollte täglich überprüft werden, um die Schmierwirkung des Luftkompressors sicherzustellen.

WICHTIGSTE TECHNISCHE DATEN

Modell	SL-265/8	DF-290T/12.5	DF-265/8	DF-190T/12.5
Nennleistung	3 PS	10 PS	3 PS	5,5 PS
Kompression Ebene	Erste Ebene Kompression	Zweistufig Zweistufig Kompression	Erste Ebene Kompression	Kompression
Nennbetriebstemperatur Druck	116Psi/8bar	180Psi/12,5 Bar	116Psi/8bar	180Psi/12,5 Bar
Anzahl der Zylinder	Zwei	Drei	Zwei	Zwei
Extern	L270×B310× Höhe 320 mm 10,6×12,2× 12,6 Zoll	L500×B330× Höhe: 410 mm 19,7×13× 16,15 Zoll	L360×B260× Höhe 320 mm 14,2×10,2× 12,6 Zoll	L430×B300× H390 mm 16,9×11,8×Maße 15,3 Zoll
Installation Maße	L142×B136 mm 5,6×5,35 Zoll	L252×B160 mm 9,92×6,3 Zoll	L172×B90 mm 6,77×3,54 Zoll	L260×B138 mm 10,24×5,43 Zoll
Rad Durchmesser	ÿ265 mm 10,43 Zoll	ÿ340 mm 13,38 Zoll	ÿ240 mm 9,45 Zoll	ÿ340 mm 13,38 Zoll

Installieren

Position

Es ist sehr wichtig, den Kompressor an einem sauberen und gut belüfteten Ort zu installieren. Der Mindestabstand zwischen dem Kompressor und der Wand beträgt 18 Zoll, da Gegenstände kann den Luftstrom behindern, und die Umgebungstemperatur sollte nicht höher sein als 100 ° F.

FEHLERSUCHE-DIAGRAMM

Symptom	Mögliche Ursache(n)	Korrekturmaßnahme
Falsche Richtung von Betrieb	Fehler in der Motorverdrahtung	Verkabelung ändern
Intensive Vibration	1. Übermäßiger Abgasdruck2. Die Drehzahl ist zu hoch einstellen 3. Keilriemen falsch ausgerichtet Schwungrad4. Verformung der Kurbelwelle	1. Abgasdruck reduzieren2. Reduzieren Sie die Geschwindigkeit3. Neu installieren und oder locker 4. Zur Reparatur an das Werk senden oder Ersatz
Ungewöhnliche Geräusche während der Drehung	1. Lockerer Ventilsitz2-Kolben-Schlagzylinderkopf3. Verschleiß der Pleuelstange Lagerlegierung4. Lose Riemenscheibe oder Rad Schlüssel	1. Den Ventilsitz wieder festziehen2. Verdicktes Futter3. Ersetzen Sie die Lagerlegierung4. Ziehen Sie das Schloss wieder fest
Reduzierte Abgase Volumen	1. Luftfilterverstopfung2. Die Ventilgruppe ist beschädigt 2. Ersetzen oder nicht richtig positioniert3. Kolbenwechsel oder Zylinderverschleiß4. Lockerer Antriebsriemen	1. Luftfilter reinigen3. Ersetzen Sie den Kolbenring4. Stellen Sie die Dichtheit des Fließband
Übermäßig Verbrauch von Schmieröl	1. Übermäßige Schmierstofffüllung2. Verschleiß der Kolbenringe 2. Ersetzen 3. Zylinderverschleiß	1. Überschüssiges Schmieröl ablassen Sie die Kolbenringe3. Ersatz

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass die

Das Produkt muss in der Europäischen Union separat entsorgt werden.

gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte

gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK REP

YH CONSULTING LIMITED.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

BELANGRIJKSTE TECHNISCHE GEGEVENS

Model	SL-265/8	DF-290T/12.5	DF-265/8	DF-190T/12.5
Nominaal vermogen	3 pk	10PK	3 pk	5,5 pk
Compressie niveau	Eerste niveau compressie	Twee fasen compressie	Eerste niveau compressie	Twee fasen compressie
Beoordeeld werkend druk	116Psi/8bar	180Psi/12,5 bar	116Psi/8bar	180Psi/12,5 bar
Aantal cilinders	Twee	Drie	Twee	Twee
Extern afmetingen	Lengte 270×B310×Hoogte 320mm10,6×12,2×12,6 inch	Lengte 500×B330×Hoogte 410mm19,7×13×16,15 inch	Lengte 360×B260×Hoogte 320mm14,2×10,2×12,6 inch	Lengte 430×B300×Hoogte 390mm16,9×11,8×15,3 inch
Installatie afmetingen	Lengte 142×B 136 mm5,6×5,35 inch	Lengte 252 x breedte 160 mm9,92×6,3 inch	Lengte 172×B 90 mm6,77×3,54 inch	Lengte 260 x breedte 138 mm10,24×5,43 inch
Wiel Diameter	ÿ265 mm10,43 inch	ÿ340 mm13,38 inch	ÿ240 mm9,45 inch	ÿ340 mm13,38 inch

Installeren

Positie
