GEBRUIKSAANWIJZING FB-2065/8 Vevor

Oliegesmeerde luchtcompressorpomp

MODEL: SL-265/8, DF-290T/12.5, DF-265/8, DF-190T/12.5

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

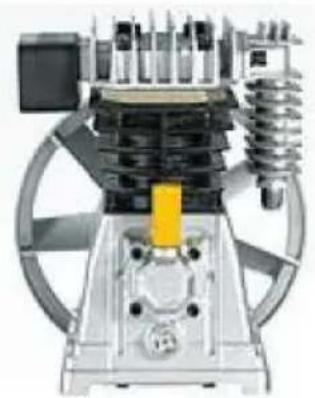

Olie gesmeerd

Luchtcompressorpomp

De afbeeldingen dienen alleen ter referentie. Voor de nauwkeurigheid verwijzen wij u naar het daadwerkelijke product:

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Voorwoord

Allereerst willen we onze oprechte dank uitspreken aan onze klanten die ons hebben geholpen. onze apparatuur gekocht Deze handleiding is bedoeld voor klantenservice om uw ervaring te verbeteren Geschreven met deze apparatuur. Ik hoop dat de producten en diensten van het bedrijf u de kanaalhoffelijkheid.

Belangrijke herinnering

Voor uw eigen veiligheid moet u, voordat u dergelijke producten monteert en gebruikt, eerst: Lees deze handleiding om de unieke werking, toepassing en mogelijke toepassingen te verduidelijken problemen met deze apparatuur.

Beschrijven

De oliegesmeerde luchtcompressorpomp is speciaal ontworpen voor verschillende oliesoorten gesmeerde luchtcompressoren. Deze compressoren leveren stroom voor spuitpistolen, slagsleutels en andere gereedschappen. Deze apparaten moeten werken in de aanwezigheid van smeerolie. De perslucht van de apparatuur zal vocht en olie bevatten.

Als de toepassing droge en schone lucht vereist, installeer dan een waterfilter, luchtdroger en olie-waterafscheider.

Veiligheidsborden

In deze gebruiksaanwijzing en op de machine worden veiligheidssymbolen en waarschuwingswoorden gebruikt worden gebruikt om belangrijke veiligheidsinformatie over te brengen. Deze sectie helpt u uw begrip van deze veiligheidssymbolen en waarschuwingswoorden te vergroten.

ÿGEVAAR!

Gevaarindicatie Noodsituaties kunnen, indien ze niet worden vermeden, leiden tot de dood of ernstig letsel.

ÿWAARSCHUWING!

Waarschuwingsindicator Een potentieel gevaarlijke situatie kan, indien niet vermeden, leiden tot: overlijden of ernstig letsel.

ÿLET OP!

Voorzichtigheid geeft een gevaarlijke situatie aan die, indien niet vermeden, KAN resulteren in lichte verwondingen. of matige verwonding.

ÿLET OP!

Let op: dit bericht geeft belangrijke informatie aan die, indien niet opgevolgd, schade aan het apparaat KAN veroorzaken. apparatuur.

Losmaken

Controleer het apparaat na het uitpakken zorgvuldig op eventuele schade die is opgetreden

tijdens het transport. Zorg ervoor dat u de fittingen, bouten, enz. goed vastdraait voordat u het apparaat in de auto zet. dienst.

ÿWAARSCHUWING!

Gebruik het apparaat niet als het tijdens de verzending beschadigd is. Behandeling of gebruik. Schade kan kunnen leiden tot barsten en letsel of schade aan eigendommen veroorzaken.

ÿGEVAAR!

Waarschuwing voor inadembare lucht

Deze compressor is niet uitgerust en mag niet worden gebruikt als ademlucht van golederen kwaliteit.

Voor elke toepassing van lucht voor menselijke consumptie zal de luchtcompressor het volgende moeten doen: uitgerust met geschikte in-line veiligheids- en alarmapparatuur. Deze extra

Er is apparatuur nodig om de lucht op de juiste manier te filteren en te zuiveren om aan de minimale specificaties voor ademhaling van klasse D zoals beschreven in Samengeperst gas

Specificatievereniging Commodity G7.1-1966.OSHA 29 CFR 1910.134. en/of

Canadese Normenverenigingen (CSA)

ALGEMENE VEILIGHEIDSINFORMATIE

Door het gebruik van luchtcompressoren en andere componenten (materiaalpomp, spuitmachine)

pistolen, filters, smeermiddelen, slangen, enz.), die een hogedrukpompsysteem vormen,

De volgende veiligheidsmaatregelen moeten altijd worden gevolgd:

1. Lees alle handleidingen die bij dit product zijn geleverd zorgvuldig door om er volledig vertrouwd mee te raken. uzelf met de controle en het juiste gebruik van de apparatuur.

2. Voldoe aan alle plaatselijke elektrische en veiligheidsvoorschriften, evenals aan de nationale Electrical Code (NEC) en Occupational Safety and Health Act (OSHA) in de Verenigde Staten.

3. Alleen personen die bekend zijn met deze veiligheidsvoorschriften mogen de compressor gebruiken.

4. Houd bezoekers op afstand en laat kinderen nooit de werkruimte betreden.

5. Draag bij het bedienen van pompen of apparaten een veiligheidsbril en gebruik gehoorbescherming bescherming.

6. Ga niet staan en gebruik de pomp of het apparaat niet als handvat.
7. Controleer voor elk gebruik het persluchtsysteem en de elektrische componenten op tekenen van schade, verslechtering, zwakte of lekkage. Repareren of vervangen defecte artikelen vóór gebruik controleren.
8. Controleer regelmatig of alle bevestigingsmiddelen nog goed vastzitten.

ÿWAARSCHUWING!

Apparatuur en regelapparatuur kunnen vlambogen genereren, waardoor brandbare gassen of dampen. Niet bedienen of repareren in of nabij ontvlambare gassen of dampen. Het is

Het is verboden om brandbare vloeistoffen of gassen in de buurt van de compressor op te slaan.

ÿLET OP!

Zelfs als het apparaat stopt, kunnen de onderdelen van de compressor nog steeds heet zijn.

1. Houd uw vingers uit de buurt van de draaiende compressor, omdat deze snel beweegt en

Oververhitte componenten kunnen letsel en/of brandwonden veroorzaken.

1. Als de apparatuur abnormaal begint te trillen, stop dan de motor/het motorblok.

en controleer direct de oorzaak. Trillingen zijn meestal een waarschuwing voor een storing.

Om het risico op brand te verkleinen, moet de buitenkant van de motor vrij worden gehouden van olie, oplosmiddelen en overtollig smeervet.

VOORZORGSMAATREGELEN BIJ HET SPRUITEN

ÿWAARSCHUWING!

Spuit geen brandbare materialen in de buurt van open vuur of in de buurt van ontstekingsbronnen. inclusief de compressoreenheid.

1. Rook niet tijdens het spuiten van verf, insecticiden of andere brandbare stoffen. stoffen.
2. Gebruik een gezichtsmasker/ademhalingsmasker bij het spuiten en spuit in een goed geventileerde ruimte om gezondheids- en brandgevaar te voorkomen.
3. Spuit geen verf of andere spuitmaterialen rechtstreeks op de compressor.

Plaats de compressor zo ver mogelijk van het spuitgebied om de kans op overlast te minimaliseren. de ophoping van overtollige spray op de compressor.

1. Volg de onderstaande instructies bij het spuiten of reinigen met oplosmiddelen of giftige chemicaliën. instructies van de fabrikant van de chemische stof.

MONTAGE 1.

Omdat dit product een onafhankelijke luchtcompressorpomp is, dient u de specificaties van het product te controleren voordat u het installeert en gebruikt. Zo voorkomt u onjuiste afstemming en problemen.

1. Controleer vóór de installatie of de prestatieparameters van de motor die overeenkomen met de installatie van de luchtcompressorpomp voldoen aan de vereisten en bevestig of de nominale werkdruk van de luchttank overeenkomt met de nominale werkdruk van de luchtcompressorpomp.
2. Zorg er tijdens de installatie voor dat de luchtcompressorpomp stevig met bouten aan het rekbord is bevestigd. Als dit niet het geval is, bestaat het risico dat de luchtcompressorpomp eruit vliegt en mensen verwondt.
3. Gebruik na de installatie en bevestiging van de luchtcompressorpomp de overeenkomstige maat van het hoofdwiel. Als het verkeerde hoofdwiel wordt gebruikt, kunnen er verschillen zijn in de prestaties van de hoofdmotor en andere onbe risico's.
4. Voeg voor gebruik een geschikte hoeveelheid smeerolie toe aan de olie-inlaat van de luchtcompressorpomp. De hoeveelheid olie kan worden waargenomen via een oliespiegel en het oliepeil moet de rode lijn van de oliespiegel met 1-2 mm overschrijd

1. Na het inschakelen en gebruiken, let u op het controleren op abnormale trillingen in de luchtcompressorpomp. Als er abnormale trillingen zijn, moeten de installatie en accessoires opnieuw worden gecontroleerd totdat ze zijn gerepareerd.
2. De smeerolie van de luchtcompressorpomp moet na de eerste 50 uur of een week van gebruik worden vervangen door nieuwe olie. Daarna moet de nieuwe olie elke 300 uur worden vervangen. Voor zware bedrijfsomstandigheden moet de nieuwe olie elke 150 uur worden vervangen en moet de olie elke 36 uur van gebruik worden bijgevuld (let op de oliepeilindicator). Het oliepeil moet dagelijks worden gecontroleerd om het smeereffect van de luchtcompressor te garanderen.

Het is erg belangrijk om de compressor op een schone en goed geventileerde plaats te installeren.

De minimale afstand tussen de compressor en de muur bedraagt 18 inch, aangezien objecten

kan de luchtstroom belemmeren en de omgevingstemperatuur mag niet hoger zijn dan 100 °F.

Symptoom	Mogelijke oorzaak (en)	Corrigerende maatregelen
Verkeerde richting van operatie	Motorbedradingsfout	Bedrading wijzigen
Intense trilling	1. Te hoge uitlaatdruk2. De rotatiesnelheid is te hoogafstellen 3. V-snaar verkeerd uitgelijnd of vliegwiel4. Vervorming van de krukas	1. Verminder de uitlaatdruk2. Verlaag de snelheid3. Opnieuw installeren en los 4. Ter reparatie naar de fabriek sturen of vervanging
Abnormaal geluid tijdens rotatie	1. Losse klepzitting2-zuiger slagcilinderkop3. Slijtage van de drijfstanglagerlegering4. Losse riemschijf of wiel sleutel	1. Draai de klepzitting weer vast2. Verdikte voering3. Vervang de lagerlegering4. Draai het slot weer vast
Verminderde uitlaat volume	1. Luchtfilter verstopping2. De klepgroep is beschadigd. 2. Vervang de klepassemblage.of niet goed gepositioneerd3. Zuiger vervangen of cilinder slijtage4. Losse transmissieriem	1. Maak het luchtfilter schoon3. Vervang de zuigerveer4. Pas de spanning van de transportband
Excessief consumptie van smeerolie	1. Te veel smeermiddelvulling2. Slijtage van zuigerveren3. Cilinderslijtage	1. Laat overtollige smeerolie weglopen2. Vervang de zuigerveren3. Vervanging

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat de

product vereist aparte afvalinzameling in de Europese Unie. Dit

is van toepassing op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten Als zodanig gemarkeerde artikelen mogen niet bij het normale huisvuil worden gegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
