HORIZONTAL LUFTKOMPRESSOR

MODELL: JR550/JR750

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representar bara en uppskatting av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du paminns vänligen om att noggrant kontrollera nar du gör en beställning hos oss om du faktiskt sparar halften i jämforelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HORIZONTAL LUFT KOMPRESSOR

MODELL: JR550/JR750

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du tekniisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR resolverar sig for en tydlig tolkning av var anvandarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi intekommen att informera dig igen om det finns相关政策 teknik erer mjukvaruuppateringar pa var produit.

INSTRUKTIONER

Förord Låt

oss Först och främst uttrycka vårt hjärntlga tack till våra kunder som harköpt.Var urustning. Denna manual ar till for att kundtjänst ska bl bättre. Skrivet medenna urustning. Hoppas att foretagetsprodukter och tjänster ger dig kanalen artighet.

sakerhet, innan du monterar och anvander sādana produkter, maste du Först lasa denna manual für att klargöra den unika driften, tillampningen och eventuella problem medenna utrustning.

Beskriva

Den oljefria kompressorn ar designad speciellt for själverbetjäningsanvändare i olika hushållsoch bilverksamheter. Dessa kompressorer ger kraft till sprutpistoler, slagnycklar och andra verktyg. Dessa encheter kan fungera utan olja. Den komprimerade luften是从enhenkommen att innehälla fukt. Om applikationen kraver torr luft, installerera ett vattenfilter eller lufttork.

Sakerhetsskyltar I

donna bruksanvisning och på maskinen används sakerhetssymboler och varningsord För att formedla viktig sakerhetsinformation. Det här avsnittet hjälper dig att forbätradin Förståelse av dessa sakerhetssymboler och varningsord. yFARA!

Fareindikation Nödsituationer, om de inte undviks, kan leda till dödsfall aller allvarligaskador.

yWARNING!

Varningsindikator En potentiellt farlig situation kan, om den inte undviks, leda till dödsfall aller allvarlga skador.

yWARNING!

Försiktigkeit indikerar en farlig situation som, om den inte undviks, KAN resultera iindre ell er mättlig skada.

yNOJ!

Meddelande indikerar viktig information som om den inte följs, KAN orsaka skada på utrustning.

Avplockar

After att ha packat upp encheten, inspektera noggrant for eventuella skador som kan ha uppsta under transitering. Se till att dra at beslag, bultar, etc, innan du satter i encheten service.

yWARNING!

Använd inte encheten om den skadas under transporten. Hantering aller användning. Skador kan leda till att den spricker och orsakar person-ller egendomsskador.

yFARAI!

Andningsbar luftvarning

Denna kompressor ar inte utrustad och bör inte användas "liksom luftataveverera hög kvalitet andas.

For all anvandning av luft for mansklig konsumtion,kommen luftkompressorn att behova. forsedd med lamplig in-line sakerhets- och larmutrustning. Detta ytterligare utrustning ar nodvändig for att korrekt filtrera och rena luften for att uppfylla minimal specifikationer for grad D andning enligt beskrivningen i Komprimerad GasSpecificationAssociationCommodityG7.1-1966.OSHA 29 CFR

På ground av användingen av luftkompressorer och andra komponenter (materialpumpspray pistol, filter, smörjapparater, slangar, etc.), som bildar att hogtryckspumpsystem,

Följande sakerhetsatgärder maste alltid foljas:

1. Lás noga igenom alla manualer som medfoljerenna produit for att noggrant bekanta dig med de sjalv med kontroll och korrekt anvandning av utrustningen.
2. Folj alla lokala elektriska och sakerhetsforeskrifter, saval som de nationella

Electrical Code (NEC) och Occupational Safety and Health Act (OSHA) in USA.

1. Endast personer som ar bekanta med dessa sakerhetsregler farr anvanda kompressorn.

2. Hall besökare borta och lát aldrig barn komma in pá arbetsomrádet.

3. Använd skyddsglasögon och använd hörsel nar du använder pumpar eller enheter skydd.

4. Stä inte aller använd inte pumpen aller erhoten som handtag.
5. Kontrollera tryckluftssystemet och de elektriska componenterna före varje användning for tecken på skada, församring, svaghet eller lackage. Reparera eller byt ut defekta foremålFore användning.
6. Kontrollera med jämna mellanrum att alla fastelement ar atdragna.

yVARNING!

Urustning och kontrollanordningar kan generera ljusbagar, antanda brandfarliga gaser erer angor. Anvandller reparera inte i aller nara brandfarliga gaser erer angor.Det ar det forbjudet att lagra brandfarliga vatskorller gaser nara kompressorn. yVARNING!

Aven om encheten stannar kan kompressorkomponenterna fortfarande vara varma.

1. Håll fingrarna borta frän den körande kompressorn, som rör sig snabbt och overhettande componenter kan orsaka skador och/eller brännskador.
2. Om utrustingen börjar vibrera onormalt, ∀nlogen stoppa motorn/motorn och kontrollera omedelbart orsaken. Vibrationer ar vanligtvis en varning om ett fel.

For att minska risken for brand bör motors/motors utsida hallas fri fran olja, losningsmedel aller overflödigsmörjfett.

yFARA!

Försök inte reparera eller modificera brändsletanken! Svetsning, borrning eller nagot annat annan modifiering kan försvaga tanken, vilket leder till att tanken gär sönder aller

explosionsskada. Se till att byta ut slitna aller skadade bransletankar.

yWARNING!

Ta aldrig bort ell er forsok att justera sakerhetsventilen. Hall sakerhetsventilen fri fran farg och andra ansamlingar.

yVARNING! Tom vatska fran tanken dagligen

1. Tankar rostar på grund av fuktuppyggnad, vilket forsvagar tanken. Se till att drainera tanken regelbundet och inspektera regelbundet for osakra forhällanden sasom robstbildning och korrosion.
2. Snabbrörlig luftkommen att rora upp damm och skräp, vilket kan vara skadligt. Slapp ut luft langsamt vid tömning av fukt och trycksänker kompressorsystemet.

FÖRSIKTIGHETSÄTGÄRDER FÜR SPRUTNING

yWARNING!

Spraya inte brandfarliga material i narheten av oppen laga eller nara antandningskallor inklusive kompressorenheten.

1. Rok inte när du sprutar farg, insecticider aller annat brandfarlicht ämnen.
2. Använd en ansiktsmask/respirator vid sprayning och spraya i ett väl ventilerat utrémme für att forebygga hälso- och brandrisker.
3. Spraya inte fäng erller andra sprutmaterial direkt på kompressorn.

Placera kompressorn sä langt bort fran sprutområdet som möjigt for att minimera ansamling av overdriven spray på kompressorn.

1. Folj anvisingarna när du sprutar eller rengör med进展情况med gistiga kemikalier instruktioner frän kemikalletillverkaren.

MONTERING

HJULMONTERING

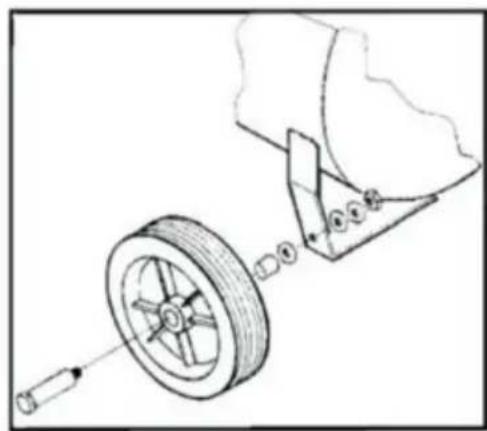

Montera hjulen som visas i figur 1.

HUVUDSAKLIGA TEKNISKA DATA

Produknamn	Sovrums luftkompressor
Modell	JR550		JR750
Spanning	60 Hz	220-240V~120V~/50 Hz	120V~/60 Hz	220-240V~/50 Hz
	1700 rpm	1400 rpm	3400 rpmHastighet	2800 rpm
Max tryck	120psi	120psi	120psi	120psi
Luftförråd tankens kapacitet	1 liter	4L	2 liter	8L
Driva	1 hk	630W	1 hk	860W

Installera

placera

Det ar mycket viktigt att installerera kompressorn på en ren och valventilerad plats. Minsta gap mellan kompressorn och väggen ar 18 tum, som objekt kanhindra luftflödet och den omgivande lufttemperaturen bör inte überstiga 100^ .

yWARNING!

Placera inte kompressors luftintag nara anga, färgspray, sandblästringsområden ellenågon annan Förereningskälla. Detta skräpkommen att skada motorn.

ELEKTRISK INSTALLATION

yWARNING!

Alla ledninger och elektriska anslutningar ske utforas av kvalificerade elektriker. Installationen maste följa lokala foreskrifter och nationella elektriska foreskrifter.

yWARNING!

Använd aldrig en förlängningssladd medenna produit. Använd extra luftslang istället for en förlängningssladd for att undvika stromavbrott och permanent motor skada, Användning av en förlängningssladd upphäver garantin.

yFARA!

Felaktig använding av jordad kontakt kan resultera i en möglich risik für elektriska skador chock!

yFARA!

Använd inte en jordad adapter medenna produit!

1. Om reparation aller byte av sladd aller kontakt ar nödvändig, anslut inte jordning kabeln till endera flatbladsterminalen. Tråden med isolering har en extern yta som ar grön (med allerutan gula ränder) ar jordledningen.

yWARNING!

Anslut aldrig grön (eller grön och gul) ledning till en stromforande terminal.

2.Kontrolera med en kvalificerad elektriker aller serviceman om jordningsinstruktionerna inte lufthar helt forstatt, aller om du ar osaker på omprodukten ar ordentligt jordad.

Modificera inte den medfoljande kontakten; om det inte passar uttaget, ha ett korrekt uttag installerat av en behörig elektriker.

yWARNING!

y Lokala koder for elektriska ledninger skiljer sig frän område till område. Källa ledninger, kontakt och skyddet måste vara klassificerat for minst den strömstyrka och spanning som anges på motorns markskylt och uppfyller alla elektriska koder for detta minimum.

y Använd en langsam sakring aller en strombrytare.

DRIFT

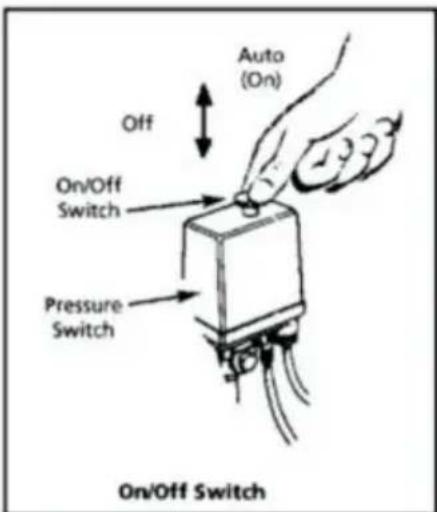

Tryckomkopplare -Auto/Fràn Switch-I AUTO-laget stängs kompressorn av automatiskt'nar tanktrycket'nar det maximala Förinställda trycket. I den

OFF-läge. kompressorn fungerar inte. Den har omkopplaren sca vara på OFF position;när du ansluter eller kopplar bort natsladden frän eluttaget ell er vid byte av luftverktyg.

Regulator- Regulatorn kontROLLERar mängden lufttryck som släpps ut vid slangen utlopp.

Säkerhetsventil-Denna ventil släpper automatiskt ut luft om tanktrycket overstiger forinställt maximum.

Utroloppsrör - Detta rör transporterar tryckluft frän pumpen till kontrollen

ventil. Detta rör blir mycket varmt under användning. För att undvika risken für allvarliga brännskador, vidrör aldrig utloppsröret.

Backventil - En envägsventil som tillåter luft att komma in i tanken, men Förhindrar luft in tanken rinner tillbaka in i kompressorpumpen.

Handtag Designad for att flytta kompressorn.

yWARNING!

Använd aldrig handtaget på hjulförsedda encheter für att lyfta encheten helt是从 marken. Dränera Petcock-Denna ventil ar placerad på botten av tanken. Användenna ventil for att dränera fukt是从 tanken dagligen for att minska risken for korrosion.

Minska tanktrycket under 10 psi, och töm sedan ut fukt是从 tanken dagligen till undvik tankkorrosion. Töm fukt是从 tanken genom att öppna avloppskranen placerad under tanken.

SMÖRJNING

Detta ar en oljefri produkt och Kraver INTE smörjning for att fungera.

INBRYTNINGSPROCEDUR

yWARNING!

Fäst inte luftchuck erller annat verktyg till den öppnaänden av slangen Förän start har skett

klar och enchetskontroller ok.

VIKTIGT: Kör inte kompressorn tidigare

Läsning av instruktioner eller skada kan uppsta.

1. Vrid regulatorn helt medurs for att oppna luftflodet.
2. Vrid strömbrytaren till OFF-läge och anslut strömmen sladd.
3. Vrid omkopplaren till AUTO-lage och kör,enheten for 30 minutes att bryta in pumpdelarna.

4. Vrid regulatorknappen welt moturs. Kompressor kommt att bygga till maximal fforinstallt tryck och stangs av.

5. Vrid regulatorvredet medurs for att fä luft att släppa blöda av. Kompressorn startup om vid ett Förinställt tryck.

6. Vrid regulatornappen moturs for att stenga av luften och vrid strombrytaren till av placera.
7. Fäst chucken eller annat verktyg till den öppnaänden av slangen. Slå på regulatorn AUTO-läge, kompressorn pumpar in luft i tanken. Den stängs av automatiskt\ när,enheten när sitt maximala Förinställda tryck. I OFF-laget.trycket omkopplaren kan inte fungera och kompressorn fungerar inte. Se till att strömbrytaren ar i OFF-lageansluter när 01strömsladden kopplas bort från eluttaget.

Figur 4

LJUD I TRYCKLUFT

Fukt i tryckluftkommen att bilda droppar när denkommen fran en luft kompressorpump. När luftfuktigheten ar hög eller när en kompressor ar i kontinuerlig drift

använd under en langre tid,kommenenna fukt att samlas i tanken. Nar med en färgspray aller sandblästerpistol. Detta vattenkommen att Transporteras frän tanken genom slangen och ut ur pistolen som droppar blandade med spraymaterialiet.

VIKTIGT: Denna kondenskommen att orsaka vattenflackar i ett målningsarbete, särskilt vid sprutning av annat an vattenbaserade färger. Om sandblästring,kommen det att orsaka sand till fodralet och tapper till pistolen vilket gör den ineffektiv. Ett filter i luftledningen (MP3105), placerad sa nara pistolen som möjligt, hjälper till att elimineraenna fukt.

SÄKERHETSVENTIL yVARNING!

Ta inte bort aller forsok att justera sakerheten ventil!Denna ventil bör kontrolleras under tryck ibland genom att dra ringen forbi hand. Om luft lacker after att ringen har slappts ell er ventilen har fastnat och inte kan manovreras av ring, den MASTE bytas ut. REGULATORKNAPP (figur 5)

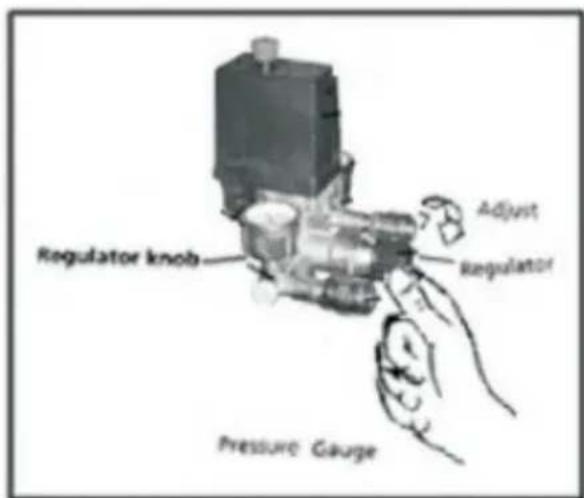

1. Denna ratt reglerar lufttrycket till en luftdrivet verktyg eller fargsprutpistol.
2. Vrid medurs for att öka lufttrycket vid utlopp. När önskat tryck uppnås, LAST med muttrar.
3. For att sanka lufttrycket vid utloppet, vrid moturs.
4. Vrid helt moturs for att stenga av luftflodet helt och tryck sedan på knappen ner.

Figure 5:

TANKMATARE

Mātaren visar trycket i tanken som indikerar att kompressorn bygger trycket ordentlich.

UNDERHÄLL

yWARNING!

Koppla bort stromkällan och slapp sedan allt tryck.FRAN systemet innan forsoker installerera, serva, flytta eller utfora nagot underhall.

Kontrollera kompressorn ofta for synliga problem och folj underhallet

procedurearve gangkompressoranvands.

1. Dra i ringen pa sakerhetsventilen och lát den snäppa tillbaka till normalt lage.

yWARNING!

Sakerhetsventilen maste bytas ut om den inte kan aktiveras aller om den lacker luft after att ringen ar igang slapptes.

1. Stäng av kompressorn och släpp trycket frän systemet, töm bort fukt

tanken genom att öppna avtappningskranen under tanken.

1. Rengör damm och smuts fran motor, tank och flygbolag och pumpa kylflänsar medan

kompressorn ar fortfarande AV.

VIKTIGT: Placera encheten borta fran sprutområdet, aftersom slangen kan

forhindra att overdriven sprutning tapper till filtrt.

SMÖRJNING

Detta ar en oljefri kompressor som inte kraver nagon smorjning.

yWARNING!

Denna kompressor ar utrustad med ett automatiskt Återställande termiskt überbelastningsskydd, somkommen att stanga av motorn om den blir overhettad,

Om termiskt überbelastningsskydd stänger av motorn ohta, leta after foljande orsaker.

Om det termiska overbelastningssskyddet ar aktiverat maste motorn tillatas svalna

ner innan start. Motorn startar automatiskt omutan forvarning om den lamnas kvar

eluttaget och encheten ar pascalagen.

Lagring

1. När de inte används, förvara slangarna och kompressorn på en sval och torr plats.
2. Fukt i avloppstanken.
3. Koppla loss slangen och hang den öppnaänden nedat sa att vattnet kan rimna av.

FELSÖKNINGSSCHEMA

Symptom	Möjlig orsak(er)	Korrigerande Åtgård
Kompressorn kan inte körä	1. Ingen el 2. Brun säkring 3. Strömbrytare osammanhängande 4. Termisk überbelastning öppen krets 5. Tryckvaktenäre bruten	1. Är den inkopplad? Kontrollera om det finns säkringar/brytare eller motor überbelastning 2. Byt ut den trasiga säkringen 3. Återställ och bestäm orsak till problemet 4. After att motorn har svalnat ner kommt den att starta om 5. Byte
Symptom	Möjlig orsak(er)	Korrigerande Åtgård
Motorn brummari men kan inte fungera eller går längsamt	1. Backventil defekt eller inte laddat 2. Dålig kontakt och lög kretsspänning 3. Motorlinding kortslutting eller öppen krets	1. Byte erller reparation 2. Kontrollera anslutningen. Om Använd en fällängningskontakt, rensa den och kontrollera krets med en voltmeter 3. Byt ut motorn Fara: Gör det inte plocka isär checken ventil;när det ar luft i bränsletanken; Luftutslätt tank
Var försiktig;när säkringen brinner ut/eden strömbrytaren lõser ut flera gänger! Använd inte fällängningsladdar medennaproduk	1. Felaktig säkringsstorlek, krets überbelastning 2. Backventil defekt eller inte laddat	1. Kontrollera om säkringen sitter rätttilch oncvänd en fällrävjning säkring. Koppla bort andra elektriska apparater frän kretsen eller driva kompressorn på egen hand grenkrets 2. Ta inte isär backventil;när det finns
		luft i brännestanken under byte erler reparation; Luftutsläppstank
Termisk überbelastning beskyddare tapping kraften upprepade gänger	1. Låg spänning 2. Igensatt luftfilter 3. Brist på ordentlich ventilation/ rum För hög temperatur 4. Backventil felfunktion 5. Kompressorventiler misslyckades	1. Eliminera fällängning sladd, kontrollera med voltmeter 2. Rengör filtre (se avsnitet Unterhäll) 3. Flytta kompressorn till ∀v ventilerat område 4. Byt ut 5. Byt ut ventilenheten 1. Draatology
knackande ljud, buller, överdrivet vibration	1. Lõsa bultar och ojämn brännsetank 2. Defekta lager på excenter-ller motoraxlar 3. Sliten aller poängsatt cylindrar aller kolvringar	packningsboxens bultar till ett horisontellt lage 2. Byte 3. Byt ut ellere reparera som nödvändig
Felsökning Diagram (fortsättning) Symptom	Möglig orsak(er)	Korrigerande Åtgård
Oljetankens tryck sjunker;när kompressorn ar avständ	1. Lõs avtappningskran 2. Kontrolera ventiläckage 3. Lõs anslutting av tryckvakt aller regulator	1. Åtdragning 2. Ta isär checken ventilenet, rengör ull byt ut den 3. Kontrolera alla ansluttingar med tvål och vattenlösing och dra atleast dem ordentligt 1. Minska
Det kontinuerveriga driften av	1. Överdriven luftanvändning och für liters kompressor	användingen aller köpgenom högre luft
kompressor resulterar i en utloppsvolym under normal/låg utloppstryck	2. Insugningsfiltret År blockerad 3. Rörledningslättage (pà maskinen eller externt system) 4. Skadad inloppsventil 5. Slitage på kolvringar	leverans (SCFM) 2. Rengöring eller byte 3. Byt ut de lättande delarna eller draøy behov dem 4. Byt ut kompressorn ventil 5. Byt ut kolven och cylindern
Överdriven fukt i utloppsluft	1. För mycket vatten i tank 2. Hög luftfuktigkeit	1.Tömningstank 2. Flytta till ett område medindre luftfuktigkeit: använd luftledningsfilter
Kompressorn går kontinuierligt och säkerhetsventilen öppnar när trycket stiger	1. Defekt tryck 1. Byt strömbrytare växla 2. Defekt säkerhetsventil	2. Byt ut sakerhetsventilen mot en äkta reservdel
Överdriven start och (autostart) stopp	Överdriven kondens i tanken	Töm oftare
Avlastaren på tryckbrytaren.liäcker luft	Backventil har fastnat i en öppet.liège	Ta bort och byt ut kontrollen ventil

Instruktioner och forsiktighetsatgärder for använding av ljuddämpare När foretaget lämnar fabriken ar varje ljuddämpare forsedd med ett 100 ljuddämpande luftör, vilket kan 8mm reducera ludet fran utrustingen till viss del, vanligtvis med ca 2dB. Det finns ingen speciell Funktion erler hjälp for normal drift av utrustingen. Användare kan välja om de vill installerera en ljuddämpande gasflaska, ochenna,enhet ar tillval.Det ar normal att gasflaskan faller av under normal drift.Utrustingens fonction paverkas inte.
