INSTRUKCJA OBSŁUGI FB1390D-108BS-10C18 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

SPREŻARKA POWIETRZA POZIOMA

MODEL FB750D0-10C18/FB750D0-10C30

FB1500D0-10C40/FB1500D0-10C60/FB1500D0-20C80

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

POWIETRZE POZIOME

KOMPRESOR

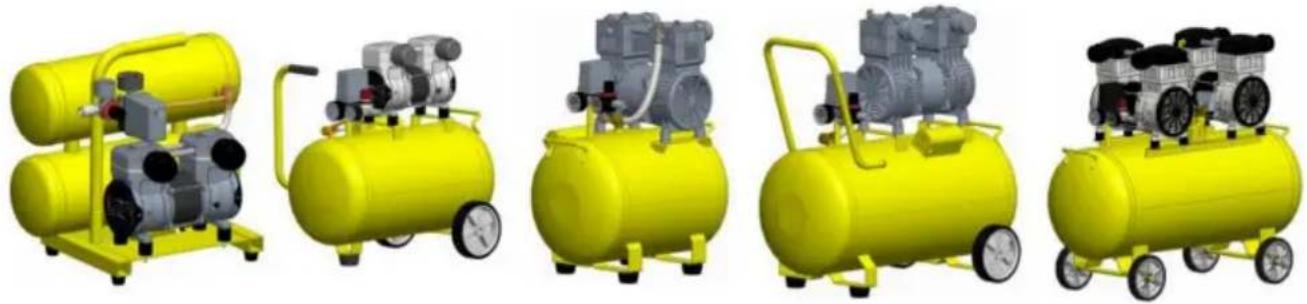

Zdjęcia przedstawiające wygląd (różne modele mogą różnić się wyglądem, prosimy

zapoznać się z rzeczywistym produktem lub informacjami na stronie internetowej, aby uzyskać dokładne informacje)

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Przedmowa

Przede wszystkim chcielibyśmy wyrazić nasze najsczersze podziękowania naszym klientom, którzy zakupiliśmy nasz sprzęt Niniejsza instrukcja jest przeznaczona dla obsługi klienta w celu lepszego dostosowania Napisane przy użyciu tego sprzętu. Mamy nadzieję, że produkty i usługi firmy przyniosą ty kanał uprzejmość.

Ważne przypomnienie

Ze względów bezpieczeństwa przed montażem i użytkowaniem takich produktów należy najpierw: przeczytaj tę instrukcję, aby uzyskać szczegółowe informacje na temat unikalnej obsługi, zastosowania i możliwych problemy tego sprzętu.

Opisać

Kompresor bezolejowy przeznaczony jest specjalnie dla użytkowników samoobsługowych w różnych gospodarstwa domowego i samochodowego. Kompresory te zapewniają moc dla pistolety natryskowe, klucze udarowe i inne narzędzia. Urządzenia te mogą działać bez olej. Sprężone powietrze z urządzenia będzie zawierało wilgoć. Jeśli aplikacja wymaga suchego powietrza, należy zainstalować filtr wody lub osuszacz powietrza.

Znaki bezpieczeństwa

W niniejszej instrukcji obsługi oraz na maszynie znajdują się symbole bezpieczeństwa i słowa ostrzegawcze. służą do przekazywania ważnych informacji dotyczących bezpieczeństwa. Ta sekcja pomoże Ci poszerz swoje zrozumienie symboli bezpieczeństwa i ostrzeżeń.

NIEBEZPIECZEŃSTWO!

Ostrzeżenie o niebezpieczeństwie Sytuacje awaryjne, jeśli się ich nie uniknie, mogą prowadzić do śmierci lub poważny uraz.

OSTRZEŻENIE!

Wskaźnik ostrzegawczy Potencjalnie niebezpieczna sytuacja, jeśli nie zostanie uniknięta, może doprowadzić do śmierć lub poważne obrażenia.

UWAGA!

Ostrożność oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie, MOŻE skutkować niewielkimi obrażeniami. lub umiarkowany uraz.

NATURALNE!

Ogłoszenie zawiera ważne informacje, których nieprzestrzeganie MOŻE spowodować uszkodzenie sprzęt.

Rozpruwanie

Po rozpakowaniu urządzenia należy dokładnie sprawdzić, czy nie wystąpiły jakieś uszkodzenia.

podczas transportu. Upewnij się, że dokręcisz elementy mocujące, śruby itp. przed włożeniem jednostki do praca.

OSTRZEŻENIE!

Nie używaj urządzenia, jeśli zostało uszkodzone podczas transportu. Obsługa lub użytkowanie. Uszkodzenie może spowodować wybuch i spowodować obrażenia ciała lub uszkodzenie mienia.

NIEBEZPIECZEŃSTWO!

Ostrzeżenie dotyczące powietrza nadającego się do oddychania

Kompresor ten nie jest wyposażony w urządzenie i nie powinien być używany „jak powietrzed dostarczać oddychania o wysokiej jakości.

W przypadku każdego zastosowania powietrza przeznaczonego do spożycia przez ludzi sprężarka powietrza będzie musiała wyposażony w odpowiedni sprzęt bezpieczeństwa i alarmu. Ten dodatkowy

niezbędny jest sprzęt do prawidłowego filtrowania i oczyszczania powietrza, aby spełnić minimalne wymagania specyfikacje dotyczące oddychania klasy D, zgodnie z opisem w dokumencie Compressed Gas

Specyfikacja Stowarzyszenia Towarów G7.1-1966.OSHA 29 CFR 1910.134. i/lub

Kanadyjskie Stowarzyszenia Normalizacyjne (CSA)

OGÓLNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Ze względu na zastosowanie sprężarek powietrza i innych podzespołów (pompa rozpyłąjąca materiał) pistolety, filtry, smarownice, węże itp.), które tworzą układ pompujący wysokociśnieniowo,

Należy zawsze przestrzegać następujących środków bezpieczeństwa:

1. Uważnie przeczytaj wszystkie instrukcje dołączone do tego produktu, aby dokładnie się z nim zapoznać. samodzielnie kontrolować i prawidłowo używać sprzętu.

2. Przestrzegaj wszystkich lokalnych przepisów dotyczących elektryczności i bezpieczeństwa, a także krajowych Kodeks elektryczny (NEC) i ustawa o bezpieczeństwie i higienie pracy (OSHA) w Stany Zjednoczone.

3. Tylko osoby zaznajomione z zasadami bezpieczeństwa mogą obsługiwać sprężarkę.

4. Nie wpuszczaj gości i nigdy nie pozwalaj dzieciom wchodzić na teren pracy.

5. Podczas obsługi pomp lub urządzeń należy nosić okulary ochronne i stosować środki ochrony słuchu. ochrona.

6. Nie wolno stać ani używać pompy lub urządzenia jako uchwytu.
7. Przed każdym użyciem należy sprawdzić układ sprężonego powietrza i elementy elektryczne.

pod kątem oznak uszkodzenia, pogorszenia, osłabienia lub przecieku. Napraw lub wymień wadliwe przedmioty przed użyciem.

1. Regularnie sprawdzaj, czy wszystkie elementy mocujące są dobrze dokręcone.

OSTRZEŻENIE!

Urządzenia i przyrządy sterujące mogą generować łuki elektryczne, zapalając gazy palne lub opary. Nie należy obsługiwać ani naprawiać w pobliżu gazów lub oparów łatwopalnych.

Zabrania się przechowywania łatwopalnych cieczy i gazów w pobliżu sprężarki.

UWAGA!

Nawet jeśli urządzenie zatrzyma się, elementy spreżarki mogą być nadal gorące.

1. Trzymaj palce z dala od pracującego kompresora, ponieważ szybkie i

Przegrzanie podzespołów może spowodować obrażenia ciała i/lub oparzenia.

1. Jeżeli urządzenie zacznie nieprawidłowo wibrować, należy zatrzymać silnik.

i natychmiast sprawdź przyczynę. Wibracje są zazwyczaj ostrzeżeniem o awarii.

Aby ograniczyć ryzyko pożaru, zewnętrzna powierzchnia silnika powinna być wolna od oleju, rozpuszczalników lub nadmiernej ilości smaru.

NIEBEZPIECZEŃSTWO!

Nie próbuj naprawiać ani modyfikować zbiornika paliwa! Spawanie, wiercenie lub jakiekolwiek inne modyfikacje mogą osłabić zbiornik, co może doprowadzić do jego pęknięcia lub

uszkodzenia spowodowane wybuchem. Należy wymienić zużyte lub uszkodzone zbiorniki paliwa.

OSTRZEŻENIE!

Nigdy nie wyjmuj ani nie próbuj regulować zaworu bezpieczeństwa. Utrzymuj zawór bezpieczeństwa wolny od farby i inne akumulacje.

OSTRZEŻENIE! Codziennie opróżniaj zbiornik z płynu

1. Zbiorniki rdzewieją od wilgoci, która osłabia zbiornik. Upewnij się, że opróżnisz zbiornik regularnie czyść zbiornik i okresowo sprawdzaj, czy nie występują w nim niebezpieczne warunki, takie jak rdza i korozji.

2. Szybko poruszające się powietrze wznieci kurz i zanieczyszczenia, co może być szkodliwe. Wypuść powietrze powoli, usuwając wilgoć i obniżając ciśnienie w układzie sprężarki.

ŚRODKI OSTROŻNOŚCI PODCZAS ROZPYLANIA OSTRZEŻENIE!

Nie rozpyłać materiałów łatwopalnych w pobliżu otwartego ognia lub źródeł zapłonu.

w tym agregat sprężarkowy.

1. Nie pal podczas rozpylania farby, środków owadobójczych lub innych materiałów łatwopalnych.

substancje.

1. Podczas rozpylania należy używać maski na twarz/respiratora i rozpyłać w dobrze wentylowanym pomieszczeniu.

w celu zapobiegania zagrożeniom dla zdrowia i pożarom.

1. Nie rozpyłaj farby ani innych materiałów natryskowych bezpośrednio na sprężarkę.

Aby zminimalizować ryzyko, należy umieścić sprężarkę jak najdalej od miejsca natryskiwania.

gromadzenie się nadmiernej ilości rozprysku na spreżarce.

1. Podczas rozpylania lub czyszczenia rozpuszczalnikami lub toksycznymi środkami chemicznymi należy postępować zgodnie z

instrukcje dostarczone przez producenta środka chemicznego.

MONTAŻ MONTAŻ KOŁA

Akcesoria do różnych produktów są różne, dziełą się głównie na koła i stopy.

podkładki. Przed instalacją należy sprawdzić dołączone akcesoria i

zamontuj odpowiednie koła i podkładki zgodnie z poniższym schematem.

Model	Pracujący woltaż	Oceniony moc	Oceniony aktualny	Ciśnienie Zakres	Przemieszczenie	PRĘDKOŚĆ
FB750D0-10C18	220-240/50Hz	1,0 KM	3,2A	6-8 barów	2,0CFM@90 psi	2800 obr./min
FB750D0-10C30	220-240/50Hz	1,0 KM	3,5A	6-8 barów	2,0CFM@90 psi	2800 obr./min
FB1500D0-10C40	220-240/50Hz	2,0 KM	7,5A	6-8 barów	5,3 CFM@90 psi	1400 obr./min
FB1500D0-10C60	220-240/50Hz	2,0 KM	7,5A	6-8 barów	5,3 CFM@90 psi	1400 obr./min
FB1500D0-20C80	220-240/50Hz	4,0 KM	15,0 A	6-8 barów	10,6 stóp szvicterych ne minutę®90 psi	1400 obr./min

Model	Pracujący woltaż	Oceniony moc	Oceniony aktualny	Ciśnienie Zakres	Pozlebo przemieszczenie	PRĘDKOŚĆ
FB750D0-10C18	120 V/60 Hz 1,0	KM 6,5 A		90-120 Psi	2,2CFM@90 psi	3450 obr./min
FB750D0-10C30	120 V/60 Hz 1,0	KM 6,5 A		90-120 Psi	2,2CFM@90 psi	3450 obr./min
FB1500D0-10C40	120 V/60 Hz 2,0	KM 13,5 A		95-125 Psi	5,3 CFM@90 psi	1700 obr./min
FB1500D0-10C60	120 V/60 Hz 2,0	KM 13,5 A		95-125 Psi	5,3 CFM@90 psi	1700 obr./min
FB1500D0-20C80	220 V/60 Hz 4,0	KM 15,0 A		95-125 Psi	10,6 stop sziełennych na minutę:90 psi	1700 obr./min

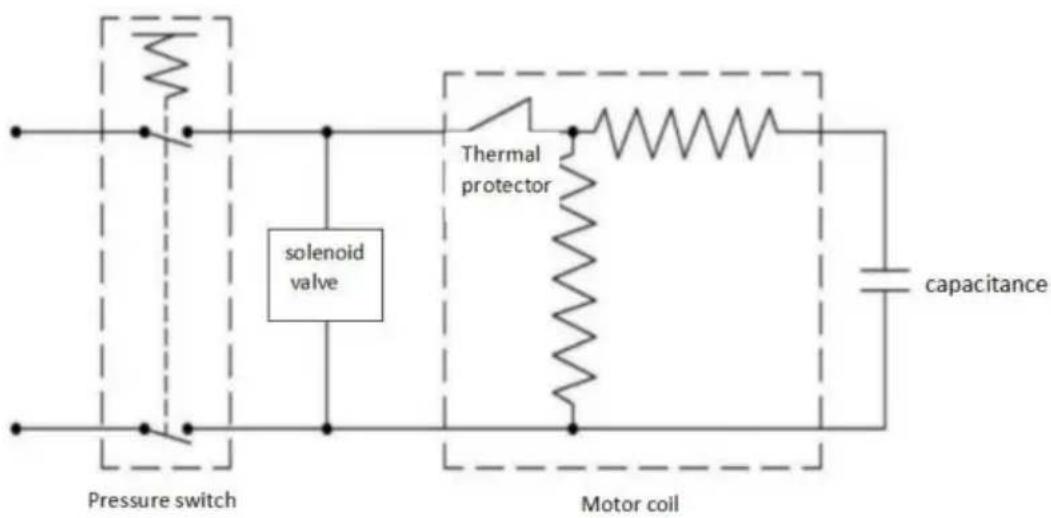

Schemat elektryczny

Bardzo ważne jest, aby sprężarkę zamontować w czystym i dobrze wentylowanym miejscu.

Minimalny odstęp między sprężarką a ścianą wynosi 18 cali, ponieważ przedmioty

może utrudniać przepływ powietrza, a temperatura otaczającego powietrza nie powinna przekraczać

100 ° F.

UWAGA!

Nie umieszczaj wlotu powietrza sprężarki w pobliżu miejsc narażonych na działanie pary, farby w sprayu lub piaskowania.

jakiekolwiek inne źródło zanieczyszczeń. Tego typu zanieczyszczenia mogą uszkodzić silnik.

INSTALACJA ELEKTRYCZNA

OSTRZEŻENIE!

Wszelkie prace związane z okablowaniem i połączeniami elektrycznymi powinny być wykonywane przez wykwalifikowanych elektryków.

Instalacja musi być zgodna z lokalnymi przepisami i krajowymi regulacjami dotyczącymi instalacji elektrycznych.

UWAGA!

Nigdy nie używaj przedłużacza z tym produktem. Używaj dodatkowego węża powietrznego. zamiast przedłużacza, aby uniknąć utraty mocy i trwałego uszkodzenia silnika uszkodzenia. Stosowanie przedłużacza powoduje unieważnienie gwarancji.

NIEBEZPIECZEŃSTWO!

Niewłaściwe użycie wtyczki uziemiającej może spowodować potencjalne ryzyko porażenia prądem.

zaszokować!

NIEBEZPIECZEŃSTWO!

Nie należy używać adaptera uziemiającego z tym produktem!

1. Jeżeli konieczna jest naprawa lub wymiana przewodu lub wtyczki, nie należy podłączać uziemienia.

przewód do dowolnego płaskiego zacisku. Przewód z izolacją mająca zewnętrzna

powierzchnia w kolorze zielonym (z żółtymi paskami lub bez) to przewód uziemiający.

OSTRZEŻENIE!

Nigdy nie podłączaj zielonego (lub zielono-żółtego) przewodu do zacisku pod napięciem.

1. Jeśli instrukcje dotyczące uziemienia nie są prawidłowe, skonsultuj się z wykwalifikowanym elektrykiem lub serwisantem.

w pełni zrozumiałe lub w razie wątpliwości, czy produkt jest prawidłowo uziemiony.

Nie modyfikuj dostarczonej wtyczki; jeśli nie pasuje ona do gniazdka, zleć montaż odpowiedniego gniazdka specjaliście. wykwalifikowany elektryk.

OSTRZEŻENIE!

Lokalne przepisy dotyczące okablowania elektrycznego różnią się w zależności od obszaru. Okablowanie źródłowe, wtyczka i zabezpieczenie musi być co najmniej przystosowane do natężenia prądu i napięcia wskazanego na tabliczka znamionowa silnika i spełnia wszystkie normy elektryczne dotyczące tego minimum.

Stosuj bezpiecznik zwłoczny lub wyłącznik automatyczny.

DZIAŁANIE

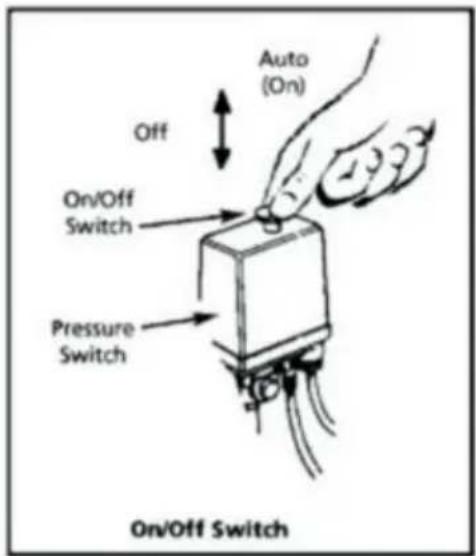

Wyłącznik ciśnieniowy -Auto/Wył.-W pozycji AUTO sprężarka wyłącza się

automatycznie, gdy ciśnienie w zbiorniku osiągnie maksymalne ustawione ciśnienie. W

Pozycja WYŁ. Kompresor nie będzie działał. Ten przełącznik powinien być w pozycji WYŁ.

pozycja podczas podłączania lub odłączania przewodu zasilającego od gniazdka elektrycznego

lub przy wymianie narzędzi pneumatycznych.

Regulator – regulator kontroluje ilość ciśnienia powietrza uwalnianego z węża wylot.

Zawór bezpieczeństwa – zawór ten automatycznie uwalnia powietrze, jeżeli ciśnienie w zbiorniku przekroczy ustawione maksimum.

Rura wylotowa – rura ta transportuje spreżone powietrze z pompy do zaworu zwrotnego.

zawór. Ta rura staje się bardzo gorąca podczas użytkowania. Aby uniknąć ryzyka poważnych oparzeń, nigdy nie dotykaj rurki wylotowej.

Zawór zwrotny – zawór jednokierunkowy, który umożliwia przedostanie się powietrza do zbiornika, ale zapobiega jego przedostaniu się do środka.

zapobiega cofaniu się cieczy ze zbiornika do pompy sprężarki.

Uchwyt przeznaczony do przenoszenia sprężarki. OSTRZEŻENIE!

Nigdy nie używaj uchwytu w przypadku jednostek z kółkami do całkowitego uniesienia jednostki nad podłoże.

Zawór spustowy Petcock-Ten zawór znajduje się na dnie zbiornika. Użyj tego zaworu, aby

Aby ograniczyć ryzyko korozji, należy codziennie usuwać wilgoć ze zbiornika.

Zmniejsz ciśnienie w zbiorniku poniżej 10 psi, a następnie codziennie usuwaj wilgoć ze zbiornika.

uniknąć korozji zbiornika. Odprowadzić wilgoć ze zbiornika, otwierając zawór spustowy znajduje się pod zbiornikiem.

SMAROWANIE

Jest to produkt bezolejowy i NIE WYMAGA smarowania do działania.

PROCEDURA WŁAMANIA

UWAGA!

Nie podłączaj uchwytu pneumatycznego ani innego narzędzia do otwartego końca węża, dopóki nie zostanie uruchomiony. ukończone, a kontrole jednostek są poprawne.

WAŻNE: Nie uruchamiaj sprężarki przed zapoznaniem się z instrukcją, gdyż może to spowodować jej uszkodzenie.

może skutkować.

1. Obróć regulator całkowicie w kierunku zgodnym z ruchem wskazówek zegara, aby otworzyć przepływ powietrza.

2. Ustaw przełącznik w pozycji WYŁĄCZONY i podłącz zasilanie. sznur.

3. Ustaw przełącznik w pozycji AUTO i uruchom urządzenie na 30 minut na dotarcie części pompy.

4. Obróć pokrętło regulatora do oporu przeciwnie do ruchu wskazówek zegara. Kompresor będzie się zwiększał maksymalne ustawione ciśnienie i wyłączenie.

5. Obróć pokrętło regulatora zgodnie z ruchem wskazówek zegara, aby spowodować przepływ powietrza. odpompować. Kompresor uruchomi się ponownie przy ustawionym poziomie ciśnienie.

6. Obróć pokrętło regulatora w kierunku przeciwnym do ruchu wskazówek zegara, aby zamknąć wyłącz antenę i ustaw przełącznik w pozycji wyłączonej.

7. Podłącz uchwyt lub inne narzędzie do otwartego końca węża. Włącz regulator. W Pozycja AUTO, kompresor pompuje powietrze do zbiornika. Wyłącza się automatycznie gdy jednostka osiągnie maksymalne ustawione ciśnienie. W pozycji WYŁ. ciśnienie przełącznik nie może działać i sprężarka nie będzie działać. Upewnij się, że przełącznik jest w Pozycja WYŁĄCZONA – podłączanie po odłączeniu przewodu zasilającego od gniazdka elektrycznego.

HAŁAS W SPREŻONYM POWIETRZU

Wilgoć w sprężonym powietrzu tworzy kropelki, gdy wydostaje się z powietrza.

pompa sprężarkowa. Gdy wilgotność jest wysoka lub gdy sprężarka pracuje w trybie ciągłym używać przez dłuższy okres czasu, wilgoć ta zbierze się w zbiorniku. Kiedy

za pomocą pistoletu natryskowego lub piaskarki. Woda ta zostanie usunięta ze zbiornika przez wąż i na zewnątrz pistoletu, jako krople zmieszane z materiałem natryskowym.

WAŻNE: Kondensacja może powodować powstawanie plam wodnych na powłoce malarskiej, zwłaszcza podczas natryskiwania farb innych niż na bazie wody. W przypadku piaskowania, spowoduje to piasek do obudowy i zatyka pistolet, czyniąc go nieskutecznym. Filtr w przewodzie powietrza (MP3105), umieszczony jak najbliżej pistoletu, pomoże wyeliminować wilgoć.

ZAWÓR BEZPIECZEŃSTWA

OSTRZEŻENIE!

Nie wolno usuwać ani próbować regulować zabezpieczenia. zawór!Ten zawór należy sprawdzić pod naciskaj od czasu do czasu, ciągnąc pierścień ręka. Jeśli po zwolnieniu pierścienia następuje wyciek powietrza lub zawór jest zablokowany i nie można go uruchomić pierścień, MUSI zostać wymieniony.

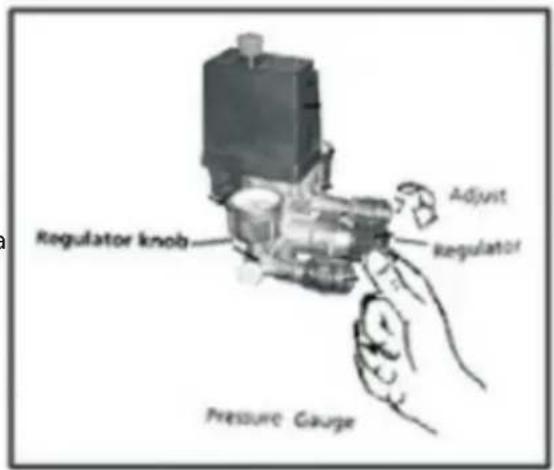

POKRETŁO REGULATORA (rysunek 5)

1. To pokrętło steruje ciśnieniem powietrza do narzędzie pneumatyczne lub pistolet lakierniczy.

2. Obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć ciśnienie powietrza

wylot. Po osiągnięciu żądanego ciśnienia, zablokować nakrętkami.

1. Aby obniżyć ciśnienie powietrza na wyłocie, należy obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

2. Obróć pokrętło całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, aby całkowicie zamknąć przepływ powietrza, a następnie naciśnij pokrętło.

w dół.

WSKAŹNIK CIŚNIENIA W ZBIORNIKU

Manometr wskazuje ciśnienie w zbiorniku, co oznacza, że sprężarka prawidłowo wytwarza ciśnienie.

KONSERWACJA

OSTRZEŻENIE!

Odlącz źródło zasilania, a następnie usuń całe ciśnienie z układu.

przed przystąpieniem do instalacji, serwisowania, przenoszenia lub wykonywania jakichkolwiek czynności konserwacyjnych.

Często sprawdzaj sprężarkę pod kątem widocznych problemów i wykonuj czynności konserwacyjne procedury za każdym razem, gdy używany jest kompresor.

1. Pociągnij za pierścień zaworu bezpieczeństwa i pozwól mu powrócić do normalnej pozycji.

Zawór bezpieczeństwa należy wymienić, jeśli nie można go uruchomić lub po założeniu pierścienia uchodzi z niego powietrze. wydany.

1. Wyłącz sprężarkę i usuń ciśnienie z układu. Odprowadź wilgoć z

zbiornika otwierając zawór spustowy znajdujący się pod zbiornikiem.

1. Wyczyść silnik, zbiornik, przewody i żebra chłodzące pompy z kurzu i brudu.

Kompresor jest nadal WYŁĄCZONY.

WAŻNE: Ustaw urządzenie z dala od miejsca natrysku, ponieważ wąż może zapobiega zatykaniu filtra przez nadmierne rozpylanie.

SMAROWANIE

Jest to kompresor bezolejowy, nie wymagający smarowania. UWAGA!

Kompresor ten wyposażony jest w automatyczne zabezpieczenie termiczne przed przeciążeniem, który wyłączy silnik w przypadku przegrzania,

Jeśli zabezpieczenie termiczne często wyłącza silnik, należy sprawdzić, czy nie występują następujące objawy: powoduje.

1. Niskie napięcie.
2. Zapchany filtr powietrza.
3. Brak odpowiedniej wentylacji.

UWAGA!

W przypadku zadziałania zabezpieczenia termicznego należy pozwolić silnikowi ostygnąć przed uruchomieniem. Silnik automatycznie uruchomi się ponownie bez ostrzeżenia, jeśli pozostanie w gniazdka elektrycznego i włączenia urządzenia.

Składowanie

1. Gdy nie używasz węży i sprężarki, przechowuj je w chłodnym i suchym miejscu.
2. Wilgoć w zbiorniku odpływowym.
3. Odłącz wąż i zawieś otwarty koniec skierowany w dół, aby umożliwiać odpływ wody.

TABELA ROZWIĄZYWANIA PROBLEMÓW

	Możliwe przyczynyObjaw	Działanie naprawcze
Kompresor	1. Brak prądu	1. Czy jest podłączony? Sprawdź
nie może biec	2. Bezpiecznik brązowy3. Wyłącznik obwodu bezładny4. Przeciążenie termiczne otwarte okrążenie5. Wyłącznik ciśnieniowy jest złamany	bezpieczniki/wyłączniki lub silnikprzeciążać2. Wymień przepalony bezpiecznik3. Zresetuj i ustal przyczynę problemu4. Po ostygnięciu silnikazostałe parowanie uruchoniony5. Wymiana
Objaw	Możliwe przyczyny	Działanie naprawcze
Silnik buczyale nie możedziałać lub biegaćpowoli	1. Zawór zwrotny uszkodzony lub nie załadowany2. Słaby kontakt i niski obwód napięcie3. Zwarcie uzwojenia silnika lub obwód otwarty	1. Wymiana lub naprawa2. Sprawdź połączenie. Jeśli używasz wtyczkę przedłużającą, wyczyść ją i sprawdź obwód woltomierzem3. Wymień silnik.Niebezpieczeństwo: Nie rozmontowuj silnika. zawór zwrotny, gdy w środku jest powietrze zbiornik paliwa; zbiornik odpowietrzający
Bądź ostrożny kiedy bezpiecznik się przepaliłpoza/obwodem wyzwalacze wyłączników wielokrotnie! Nie użyj rozszerzenia sznury z tym produkt	1. Nieprawidłowy rozmiar bezpiecznika, obwód przeciążać2. Zawór zwrotny uszkodzony lub nie załadowany	1. Sprawdź, czy bezpiecznik jest prawidłowy i użyj bezpiecznika opóźniającego. Odłącz inne urządzenia elektryczne z obwód lub obsługa sprężarki na własnym obwodzie odgałęzionym2. Nie rozbieraj czeku zawór, gdy w paliwie znajduje się powietrze zbiornik w trakcie wymiany lub naprawy; Zbiornik odpowietrzający
Przeciążenie termiczne ochraniacz wielokrotnie przegrywa moc	1. Niskie napięcie2. Zapchany filtr powietrza3. Brak właściwego wentylacja/temperatura pokojowa za wysoko4. Niesprawność zaworu zwrotnego5. Uszkodzone zawory sprężarki	1. Wyeliminuj przedłużacze, sprawdź woltomierzem2. Wyczyść filtr (patrz Konserwacja) sekcja)3. Przenieś sprężarkę do studni wentylowany obszar4. Zastąp5. Wymień zespół zaworów
Dźwięk pukania, hałas, nadmierny wibracja	1. Luźne śruby i nierówność zbiornik paliwa2. Wadliwe łożyska na wałki mimośrodowe lub silnikowe3. Zużyte lub porysowane cylindry lub pierścienie tłokowe	1. Dokręć śruby skrzynki uszczelek momentem pozycja pozioma2. Wymiana3. W razie potrzeby wymień lub napraw
Rozwiązywanie problemów Wykres (ciąg dalszy) Objaw	Możliwe przyczyny	Działanie naprawcze
Zbiornik oleju spadki ciśnienia kiedy kompresor jest wyłączony	1. Luźny zawór spustowy2. Sprawdź nieszczelność zaworu3. Luźne połączenie wyłącznik lub regulator ciśnienia	1. Dokręcanie2. Zdemontuj zawór zwrotny montaż, czyszczenie lub wymiana3. Sprawdź wszystkie połączenia mydłem i roztwór wodny i dokręcić ich mocno
Ciągły działanie kompresor skutkuje w objętość rozładowania poniżej normy/niski wypisać ciśnienie	1. Nadmierne zużycie powietrza i kompresor za mały2. Filtr wlotowy jest zablokowany3. Wyciek z rurociągu (na maszynowo lub zewnętrznie (systemy)4. Uszkodzony zawór wlotowy5. Zużycie pierścieni tłokowych	1. Zmniejsz zużycie lub zakup poprzez większą dostawę powietrza (SCFM)2. Czyszczenie lub wymiana3. W razie potrzeby wymień nieszczelność części lub dokręcić je4. Wymień zawór sprężarki5. Wymień tłok i cylinder
Nadmierny wilgoć w powietrze wylotowe	1. Nadmiar wody w zbiorniku2. Wysoka wilgotność	1. Zbiornik spustowy2. Przenieś się do miejsca o mniejszej wilgotności: użyj filtra powietrza
Kompresor pracuje ciągle i zawór bezpieczeństwa otwiera się jako ciśnienie wzrasta	1. Wadliwy wyłącznik ciśnieniowy2. Wadliwy zawór bezpieczeństwa	1. Wymień przełącznik2. Wymień zawór bezpieczeństwa na oryginalna część zamienna
Nadmierne uruchamianie	Nadmierna kondensacja w	Częściej opróżniaj
i (automatyczny start)zatrzymanie	zbiornik
Rozładowacz włączonyciśnienieprzełącznik przeciekapowicze	Zawór zwrotny zablokowany w pozycji otwartejpozycja	Wyjmij i wymień zawór zwrotny

Prawidłowa utylizacja

Produkt ten podlega postanowieniom Dyrektywy Europejskiej 2012/19/UE.

Symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej.

dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty

oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowymi, lecz muszą być zabrane do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

HORIZONTALE LUCHTCOMPRESSOR

MODEL: FB750D0-10C18/FB750D0-10C30

FB1500D0-10C40/FB1500D0-10C60/FB1500D0-20C80
