| Type de produit | Pompe à vide à palettes rotatives à deux étages |
| Marque | Vevor |
| Modèle | 2KQ-3G |
| Tension d'alimentation | 120 V / 60 Hz |
| Puissance moteur | 1/2 HP |
| Débit d'air libre | 7 CFM (≈ 198 L/min) |
| Vide ultime | 8 Pa |
| Capacité d'huile | 340 ml |
| Dimensions (L × l × H) | 335 × 125 × 250 mm |
| Poids net | 10,4 kg |
| Raccords d'admission | 1/4" SAE mâle, 3/8" SAE mâle, 1/2" ACME mâle |
| Réfrigérants compatibles | R134a, R22, R410A et tout réfrigérant A1 |
| Fonctions principales | Aspiration CVC, dégazage époxy/silicone, stabilisation du bois, machines à traire, applications médicales, emballage sous vide |
| Caractéristiques spéciales | Conception anti-retour (soupape anti-retour automatique + vanne manuelle), ballast à gaz, bobine cuivre, corps aluminium découpé, ventilateur de refroidissement |
| Entretien | Vérifier le niveau d'huile avant utilisation, remplacer l'huile si elle est sale ou contaminée, nettoyer le filtre d'admission, maintenir la pompe propre |
| Sécurité | Ne pas pomper de gaz inflammables, explosifs ou toxiques ; utiliser une prise reliée à la terre ; température du gaz maxi 80°C ; température ambiante 5-60°C ; ne pas faire fonctionner sans huile |
| Pièces détachées | Disponibles auprès du fabricant (www.vevor.com/support) |
| Réparabilité | Réparation par un technicien qualifié uniquement |
| Garantie | Certificat de garantie électronique sur www.vevor.com/support |
| Contenu de l'emballage | Pompe à vide 7 CFM, 2 bouteilles d'huile, manuel d'utilisation |
FOIRE AUX QUESTIONS - 2KQ-3G Vevor
Questions des utilisateurs sur 2KQ-3G Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice 2KQ-3G - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 2KQ-3G de la marque Vevor.
MODE D'EMPLOI 2KQ-3G Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support

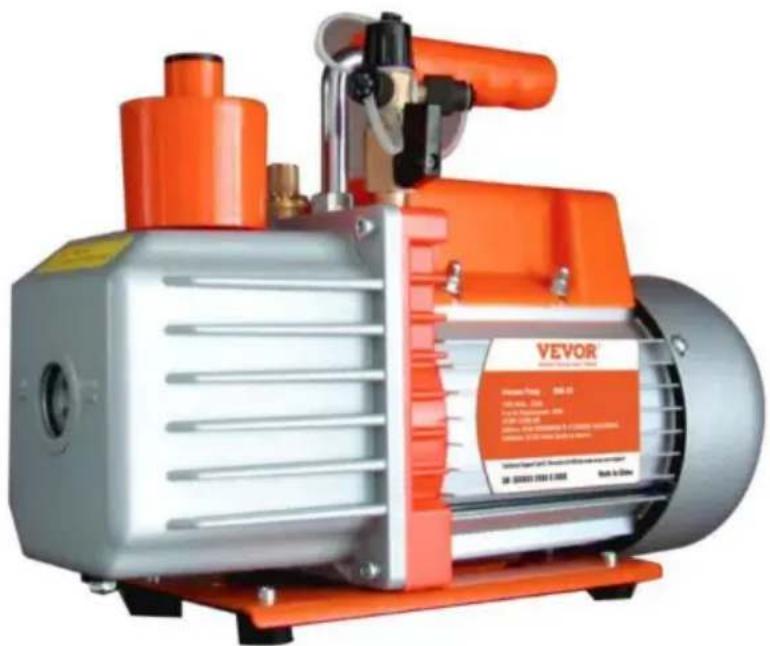

POMPE A VIDE
MANUEL D'UTILISATION
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.
Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques
VEVOR®
TOUGH TOOLS, HALF PRICE
POMPE A VIDE
MODÈLE : 2KQ-2G/2KQ-3G
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas
à nous contacter : Assistance technique et certificat de garantie
électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
INTRODUCTION
Bienvenue dans le manuel d'utilisation de votre pompe à vide. Cette pompe à vide est un ou polyvalent qui peut être utilisé dans une large gamme d'applications. Elle est particulièrement adaptée aux tâches telles que l'aspiration de systèmes CVC, le dégazage d'époxy et de silicone, la stabilisation du bois et la création de machines à traire. De plus, cette pompe est également couramment utilisée dans les appareils médicaux, les machines d'impression, l'emballage sous vide, l'analyse des gaz et le formage à chaud des plastiques. Ses performances puissantes et fiables en font un outil précieux pour les professionnels et les bricoleurs.
La pompe à vide fonctionne en créant un vide ou une pression négative, qui est utilisée pour éliminer l'air et d'autres gaz d'un espace clos. Ce procédé peut être utilisé à diverses fins, notamment pour réduire les bulles d'air dans les résines ou d'autres liquides, évacuer les systèmes CVC, stabiliser le bois en éliminant l'air de ses cellules, et bien d'autres.
Ce manuel d'utilisation est conçu pour vous aider à comprendre comment utiliser et entretenir votre pompe à vide de manière efficace et sûre. Nous vous expliquerons les principales caractéristiques et composants de la pompe. De plus, nous vous fournirons des consignes de sécurité importantes pour vous aider à éviter les dangers potentiels et à garantir la bonne manipulation de votre pompe à vide.
Veuillez lire attentivement ce manuel d'utilisation avant d'utiliser votre pompe à vide. Avec une utilisation et un entretien appropriés, votre pompe à vide peut vous fournir des années de service fiable et vous aider à atteindre les résultats souhaités. Si vous avez des questions ou des préoccupations concernant le fonctionnement de votre pompe à vide, veuillez consulter ce manuel ou contacter notre équipe de support client pour obtenir de l'aide.
PRÉCAUTIONS DE SÉCURITÉ
Avertissement sur les dangers potentiels et comment les éviter
Votre pompe à vide peut présenter des dangers potentiels si elle n'est pas utilisée correctement.
Les dangers les plus courants comprennent les chocs électriques, les incendies ou les explosions dus au pompage de gaz inflammables, explosifs ou toxiques, ou de gaz pouvant
corrode les métaux et exerce des charges chimiques. Pour éviter ces dangers, lisez et suivez toujours attentivement les instructions de ce manuel avant
en utilisant votre pompe à vide.
Instructions sur la façon de manipuler la pompe à vide en toute sécurité
Pour garantir une manipulation sûre de votre pompe à vide, veuillez suivre ces
lignes directrices:
Ne faites jamais fonctionner la pompe sans huile, car cela peut endommager la pompe et créer des dangers potentiels.
La température du gaz pompé ne doit pas dépasser 80°C et la
la température ambiante doit être d'environ 5°C à 60°C. Cela aidera
éviter d'endommager la pompe et garantir un fonctionnement sûr. N'utilisez
pas la pompe à vide comme pompe de compression ou comme convoyeur
pompe, car cela peut endommager la pompe et créer des risques
dangers.
La tension de fonctionnement de la pompe est comprise entre 192 et 248 V, 50 Hz.
Utilisez une prise reliée à la terre pour éviter tout choc électrique.
Pour débrancher la pompe, tirez sur la prise. Ne débranchez pas l'appareil en
tirer sur le fil, car cela peut endommager le cordon et créer
dangers potentiels.
Gardez le cordon électrique libre de tout équipement d'atelier et ne laissez pas
la pompe est suspendue par le cordon d'alimentation pour éviter d'endommager le cordon et
prévenir les dangers potentiels.
N'utilisez pas de fiche ou de prise endommagée, car cela peut provoquer des décharges électriques choc ou incendie.
Ne branchez pas ou ne débranchez pas l'appareil avec les mains mouillées, car cela peut provoque choc électrique.
Ne branchez pas l'appareil, ne le débranchez pas et n'utilisez pas l'interrupteur s'il y a des présence de gaz inflammables ou explosifs. Débranchez toujours l'appareil avant le démonter pour éviter les dangers potentiels.
Directives pour la manipulation de matières dangereuses
Votre pompe à vide ne doit pas être utilisée pour pomper des substances inflammables, explosives ou gaz toxiques ou gaz qui peuvent corroder les métaux et exercer des effets chimiques charges. De plus, ne pompez pas de gaz contenant de la poussière ou de l'humidité. Si vous devez manipuler des matières dangereuses, utilisez des équipements de protection individuelle appropriés équipement et suivez toutes les directives pour une manipulation et une élimination en toute sécurité de ces matériels.
COMMENCER
Présentation des principales caractéristiques de la pompe
Pompe à vide à palettes rotatives à deux étages avec lest d'air :
La pompe à vide est dotée d'une conception à palettes rotatives à deux étages avec un gaz ballast. Cette fonction réduit la corrosion de la machine par l'humidité et prolonge la durée de vie de la machine et de l'huile.
Bobine de cuivre, moteur à quatre pôles :
La pompe est équipée d'une bobine en cuivre et d'un moteur à quatre pôles, qui fournit un couple plus important pour un meilleur démarrage et produit moins de chaleur, ce qui le rend plus durable. Corps
en aluminium découpé et ventilateur de ventilation :
La pompe à vide est dotée d'un corps en aluminium découpé et d'une ventilation ventilateur, qui permet une dissipation facile de la chaleur et garantit la Stabilité des performances de la pompe.
Conception anti-écoulement :
La pompe à vide est conçue avec une soupape anti-retour automatique et un vanne à boisseau sphérique manuelle, qui empêche le reflux et permet le contrôle de le vide, évitant ainsi d'éventuels dommages à l'équipement.
Contenu du colis et spécifications
| Modèle | 2KQ-2G | 2KQ-3G | |
| Tension | 120 V/60 Hz | 120 V/60 Hz | |
| Air libreDéplacement | CFM | 5 | 7 |
| Vide ultime | Bien | 8 | 8 |
| Moteur | HP | 1/3 | 12 |
| Raccord d'admission | 1/4"SAE mâle;3/8"SAE mâle;1/2"ACME mâle; | 1/4"SAE mâle;3/8"SAE mâle;1/2"ACME mâle;; | |
| Capacité d'huile | ml | 280 | 340 |
| Dimensions | mm | 320*125*230 | 335*125*250 |
| Poids net | Kg | 8.6 | 10.4 |
| Réfrigérant applicable | R134a, R22, R410A et tout autre réfrigérant A1 | ||
Liste des packages
| 2KQ-2G | 2KQ-3G |
| Pompe à vide 5 CFM x 1Manuel d'utilisation x 1 | Pompe à vide 7CFM x 1Bouteille d'huile de 250 ml x 2Bouteille d'huile de 280Manuel d'utilisation x 1 |

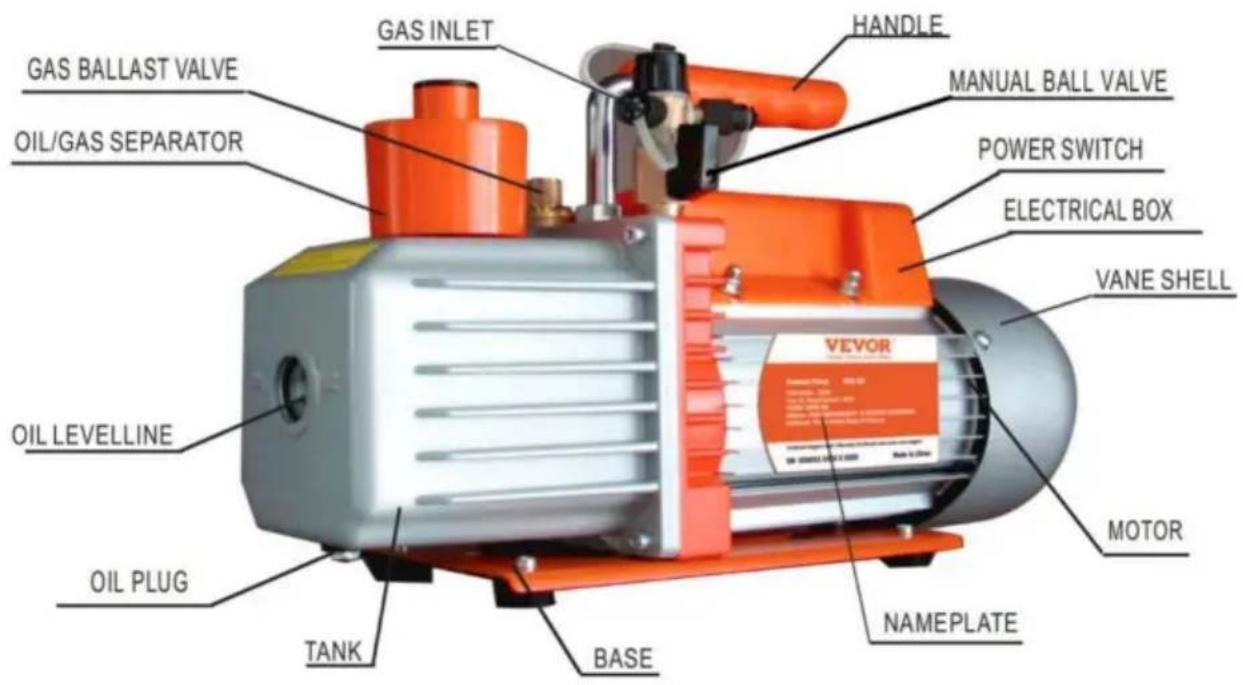

Explication des composants de la pompe à vide
Étapes de mise en place de la pompe à vide
Suivre ces étapes vous aidera à configurer correctement votre pompe à vide et assurer son fonctionnement sûr et efficace.
Avant utilisation, retirez l'orifice de remplissage d'huile/séparateur de gaz d'huile et remplissez-le avec l'huile de pompe à vide recommandée. Vérifiez le niveau d'huile avant utilisation pour s'assurer qu'il n'est pas inférieur à la ligne de niveau d'huile. Ne faites pas fonctionner la pompe avec un niveau d'huile bas.
Raccordez le récipient à pomper à l'arrivée de gaz à l'aide d'un tuyau court et étanche, exempt de poussière, de saleté et de forte condensation. pour détecter les fuites avant d'utiliser la pompe.
Si votre pompe à vide est équipée d'un bouchon d'échappement, retirez-le.
Branchez l'alimentation électrique et allumez l'interrupteur. Après
utilisation, débranchez la pompe à vide, retirez les tuyaux de raccordement et couvrez le bouchon d'échappement (s'il en a un) pour éviter les déversements d'huile. Couvrez également le bouchon d'huile pour garder l'huile propre et empêcher la saleté de pénétrer la pompe à vide.
INSTALLATION ET ENTRETIEN DE POMPE A VIDE
Installation
Pour assurer le bon fonctionnement de la pompe à vide, suivez ces consignes d'installation :
La pompe doit être positionnée horizontalement et dans un endroit sec et aéré zone exempte de poussière et d'autres contaminants.
Maintenez un espace libre d'au moins 10 cm (4 pouces) autour de la pompe pour assurer une bonne circulation de l'air.
Si vous montez la pompe de manière permanente, retirez les patins en caoutchouc à partir du bas de la base et utilisez les trous filetés existants pour monter l'unité avec des vis ST4.2.
Lors du montage permanent de la pompe, veillez à maintenir une
jeux, notamment au niveau de l'admission d'air à l'extrémité de la virole. Si une vanne électromagnétique spéciale est nécessaire, elle peut être installée sur le entrée de gaz.
Raccordement de la pompe à vide au système à évacuer En suivant ces directives et étapes, vous pouvez contrôler efficacement le pression de vide et connecter en toute sécurité la pompe à vide au système en cours d'évacuation.
Identifiez l'entrée de gaz sur la pompe à vide et la sortie de gaz sur la système en cours d'évacuation.
Utilisez un tuyau court et étanche pour connecter l'entrée de gaz sur la pompe à vide à la sortie de gaz du système en cours d'évacuation. Assurez-vous que le tuyau est exempt de poussière, de saleté et de forte condensation. Vérifiez l'absence de fuites dans le raccordement avant de démarrer la pompe
Entretien
Un bon entretien de la pompe à vide est essentiel pour assurer son fonctionnement optimal. performances. Voici quelques conseils d'entretien :
Maintenez la pompe propre et exempte de corps étrangers.
Maintenez l'huile remplie au niveau d'huile et ne laissez jamais la pompe fonctionner sans huile.
Gardez l'huile propre. Si l'huile devient sale, boueuse, ou si de l'eau ou d'autres
des substances volatiles pénètrent, cela affectera les performances de la pompe et l'huile devra être remplacée. Pour remplacer l'huile, démarrez la pompe et
faites-le fonctionner pendant environ 30 minutes pour fluidifier l'huile. Arrêtez ensuite la pompe
et vidangez l'huile du bouchon de vidange d'huile. Ouvrez l'admission de gaz et faites fonctionner le
pomper pendant 1 à 2 minutes tout en ajoutant une petite quantité d'huile propre au
entrée de gaz. Ceci sert à remplacer l'huile résiduelle de l'intérieur de la pompe.
Après vous être assuré que la pompe est propre, remettez le bouchon de vidange et remplissez
l'huile de pompe propre de l'entrée de gaz au niveau d'huile. Pour
stocker la pompe lorsqu'elle n'est pas utilisée pendant de longues périodes, couvrez-la
bouchon d'huile et le bouchon d'échappement (le cas échéant) et rangez-le dans un endroit
sec. La réparation de la pompe ne doit être effectuée que par un technicien qualifié.
technicien.
GUIDE DE DÉPANNAGE
| Problème | Cause possible | Correction |
| Faible degré de vide | 1. Manque d'huile | 1. Ajoutez de l'huile jusqu'au repère de niveau d'huile |
| 2. Huile sale | 2. Remplacez l'huile | |
| 3. L'admission d'huile est bloquée | 3. Nettoyez l'admission d'huile ou le filtre | |
| 4. Le tuyau ou l'arrivée de gaz est obstrué | 4. Vérifiez les tuyaux de raccordement | |
| 5. La pompe n'est pas adaptée à la application | 5. Procurez-vous une pompe adaptée à la application | |
| Fuites d'huile | 1. Le joint d'huile est endommagé | 1. Remplacer le joint d'huile |
| 2. Le joint du boîtier est desserré ou épuisé | 2. Remplacez le joint du boîtier | |
| Spray d'huile | 1. Trop d'huile | 1. Réglez le niveau d'huile à la niveau recommandé |
| 2. La pression d'entrée du gaz est trop élevée ou trop de gaz a été pompé | 2. Utilisez une pompe plus grosse ou réduise pression d'admission de gaz | |
| Difficulté de démarrage | 1. La température de l'huile est trop basse | 1. Tenter de démarrer la pompe plusieurs fois pour réchauffer l'huile |

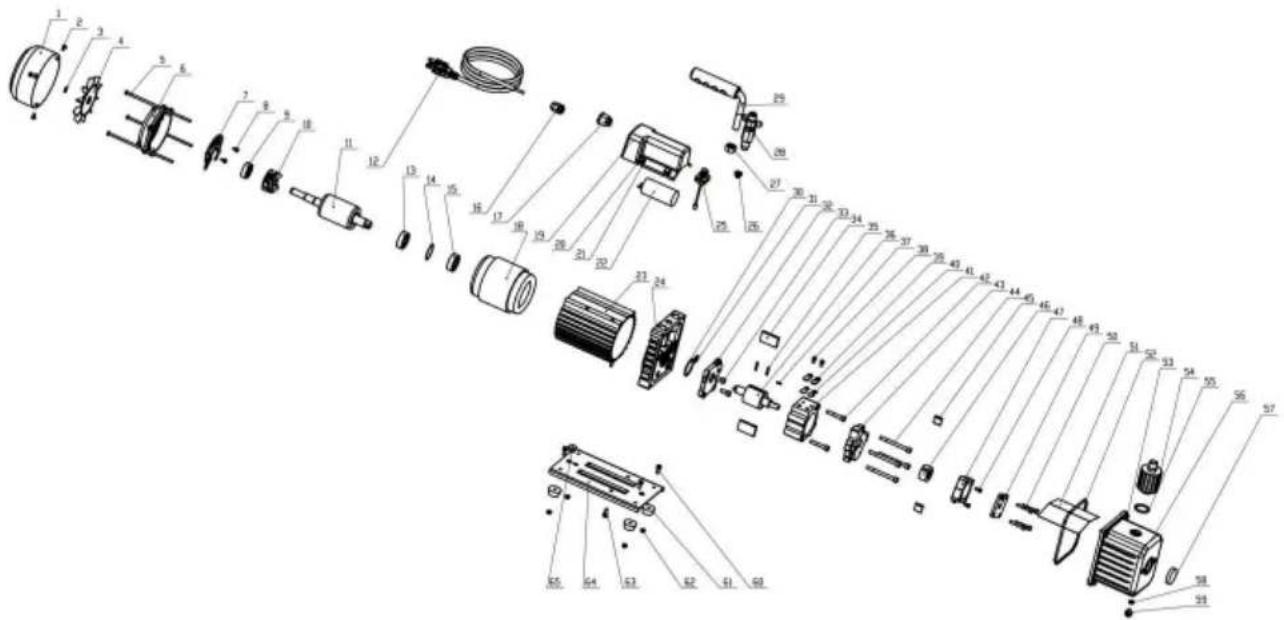

SCHÉMA ÉCLATÉ DE LA POMPE
| 1 | Couvercle du ventilateur | 24 | Support | 47 | Stator de pompe arrière |
| 2 | Vis | 25 | Raccord de ballast à gaz | 48 | Vis |
| 3 | Anneau élastique | 26 | Cribleur | 49 | Couvercle de pompe arrière |
| 4 | Venteur | 27 | Noix | 50 | Vis |
| 5 | Vis | 28 | Entrée de gaz | 51 | Panneau de plafond |
| 6 | Couvercle arrière du moteur | 29 | Poignée | 52 | Joint torique |
| 7 | Plaque de base centrifuge | 30 | Joint torique | 53 | Vis |
| 8 | Vis | 31 | Joint torique | 54 | Séparateur de gaz de pétrole |
| 9 | Palier | 32 | Stator de pompe avant | 55 | Joint torique |
| 10 | Centrifuge | 33 | Vis | 56 | Réservoir d'huile |
| 11 | Composants du rotor du moteur | 34 | Aube de pompe avant | 57 | Niveau d'huille |
| 12 | Câble d'alimentation | 35 | Printemps | 58 | Joint torique |
| 13 | Palier | 36 | Rotor de pompe avant | 59 | Bouchon de vidange d'huille |
| 14 | Joint d'étanchéité en forme d'onde | 37 | Goupille droite | 60 | Vis |
| 15 | Palier | 38 | Vis | 61 | Pieds en caoutchouc |
| 16 | Traversée isolante | 39 | Plaques de soupape | 62 | Noix |
| 17 | Interrupteur d'alimentation | 40 | Plaque de soupape d'échappement | 63 | Vis |
| 18 | Composants du stator du moteur | 41 | Stator de pompe avant | 64 | Plinthe |
| 19 | Base de boîte de jonction | 42 | Vis | 65 | Tampon en caoutchouc |
| 20 Vis | 43 | Connexion intermédiaire bloc | ||
| 21 | Joint d'étanchéité | 44 | Vis | |
| 22 | Condensateur | 45 | Aube de pompe arrière | |
| 23 | Couvercle du moteur | 46 | Rotor de pompe arrière | |
