INSTRUKCJA OBSŁUGI 2KQ-3G Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

POMPA PRÓŻNIOWA

INSTRUKCJA OBSŁUGI

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę“, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPA PRÓŻNIOWA

MODEL: 2KQ-2G/2KQ-3G

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WSTEP

Witamy w instrukcji obsługi pompy próżniowej. Ta pompa próżniowa to wszechstronne narzędzie, które można wykorzystać w szerokim zakresie zastosowań. Szczególnie dobrze nadaje się do zadań takich jak odkurzanie HVAC, odgazowywanie żywicy epoksydowej i silikonowej, stabilizacja drewna i tworzenie dojarek. Ponadto pompa ta jest powszechnie stosowana w urządzeniach medycznych, maszynach drukarskich, pakowaniu próżniowym, analizie gazów i formowaniu tworzyw sztucznych na gorąco. Jej mocna i niezawodna wydajność sprawia, że jest to cenne narzędzie zarówno dla profesjonalistów, jak i majsterkowiczów.

Pompa próżniowa działa poprzez tworzenie próżni lub podciśnienia, które służy do usuwania powietrza i innych gazów z zamkniętej przestrzeni. Proces ten może być stosowany w wielu celach, w tym do redukcji pęcherzyków powietrza w żywicach lub innych cieczach, ewakuacji systemów HVAC, stabilizacji drewna poprzez usuwanie powietrza z jego komórek i wielu innych.

Niniejsza instrukcja obsługi została stworzona, aby pomóc Ci zrozumieć, jak obsługiwać i konserwować pompę próżniową skutecznie i bezpiecznie. Wyjaśnimy kluczowe cechy i komponenty pompy. Ponadto podamy ważne wytyczne dotyczące bezpieczeństwa, które pomogą Ci uniknąć potencjalnych zagrożeń i zapewnić prawidłowe obchodzenie się z pompą próżniową.

Przed użyciem pompy próżniowej należy uważnie przeczytać tę instrukcję obsługi. Przy prawidłowym użytkowaniu i konserwacji pompa próżniowa może służyć przez lata i pomóc w osiągnięciu pożądanych rezultatów. Jeśli masz jakiekolwiek pytania lub wątpliwości dotyczące działania pompy próżniowej, zapoznaj się z niniejszą instrukcją lub skontaktuj się z naszym działem obsługi klienta, aby uzyskać pomoc

ŚRODKI OSTROŻNOŚCI

Ostrzeżenie o potencjalnych zagrożeniach i sposobach ich unikania

Pompa próżniowa może stwarzać potencjalne zagrożenie, jeśli nie jest używana prawidłowo.

Do najczęściej zagrażeń zalicza się porażenie prądem elektrycznym, pożar lub wybuch spowodowany do pompowania gazów łatwopalnych, wybuchowych lub trujących albo gazów, które mogą korodować metale i powodować emisję ładunków chemicznych. Aby uniknąć tych zagrożeń, zawsze należy uważnie przeczytać i postępować zgodnie z instrukcjami zawartymi w niniejszej instrukcji przed za pomocą pompy próżniowej.

Instrukcje dotyczące bezpiecznego obchodzenia się z pompą próżniową

Aby zapewnić bezpieczne użytkowanie pompy próżniowej, należy postępować zgodnie z poniższymi wskazówkami wytyczne:

Nigdy nie uruchamiaj pompy bez oleju, ponieważ może to spowodować uszkodzenie pompy i stwarzać potencjalne zagrożenia.

Temperatura pompowanego gazu nie powinna przekraczać 80°C, a

temperatura otoczenia powinna wynosić od około 5°C do 60°C. To pomoże

zapobiec uszkodzeniu pompy i zapewnić bezpieczną pracę. Nie należy używać

pompy próżniowej jako pompy sprężającej lub przenośnika

pompy, ponieważ może to spowodować uszkodzenie pompy i stworzyć potencjalne zagrożenia.

Napięcie robocze pompy wynosi od 192 do 248 V, 50 Hz.

Aby zapobiec porażeniu prądem elektrycznym, należy korzystać z uziemionego gniazdka.

Podczas odłączania pompy należy pociągnąć za wtyczkę. Nie odłączaj urządzenia,

ciągnięcie za przewód, ponieważ może to spowodować uszkodzenie przewodu i powstanie potencjalnych zagrożeń.

Trzymaj przewód elektryczny z dala od wszelkich urządzeń warsztatowych i nie dopuść, aby

pompę należy zawiesić za przewód zasilający, aby uniknąć jego uszkodzenia i

zapobiegać potencjalnym zagrożeniom.

Nie należy używać uszkodzonej wtyczki lub gniazdka, ponieważ może to spowodować porażenie prądem.

porażenie prądem lub pożar.

Nie podłączaj ani nie odłączaj urządzenia mokrymi rękami, ponieważ może to spowodować

porażenie prądem.

Nie podłączaj urządzenia, nie odłączaj go ani nie używaj przełącznika, jeśli występują jakiekolwiek gazy łatwopalne lub wybuchowe. Zawsze odłączaj urządzenie przed rozmontowując go w celu uniknięcia potencjalnych zagrożeń.

Wytyczne dotyczące postępowania z materiałami niebezpiecznymi

Pompy próżniowej nie należy używać do pompowania materiałów łatwopalnych, wybuchowych lub gazy trujące lub gazy, które mogą powodować korozję metali i wywierać działanie chemiczne opłat. Ponadto nie pompuj gazu zawierającego pył lub wilgoć. Jeśli

jeśli musisz obchodzić się z materiałami niebezpiecznymi, stosuj odpowiednie środki ochrony osobistej sprzęt i przestrzegać wszystkich wytycznych dotyczących bezpiecznego obchodzenia się z nim i jego utylizacji przybory.

PIERWSZE KROKI

Przedstawiamy najważniejsze cechy pompy

Dwustopniowa pompa próżniowa z łopatkami obrotowymi i balastem gazowym:

Pompa próżniowa ma dwustopniową konstrukcję łopatkową z gazem balast. Ta funkcja zmniejsza korozję maszyny spowodowaną wilgocią i wydłuża żywotność maszyny i oleju.

Cewka miedziana, silnik czterobiegunowy:

Pompa wyposażona jest w cewkę miedzianą i silnik czterobiegunowy, który zapewnia większy moment obrotowy dla lepszego rozruchu i wytwarza mniej ciepła, dzięki czemu jest trwalszy.

Korpus i wentylator wycinany metodą wycinania z aluminium:

Pompa próżniowa posiada korpus z wycinanego aluminium i otwór wentylacyjny wentylator, który umożliwia łatwe odprowadzanie ciepła i gwarantuje stabilność pracy pompy. Konstrukcja

zapobiegająca przepływowi:

Pompa próżniowa jest wyposażona w automatyczny zawór anty-zwrotny i ręczny zawór kulowy, który zapobiega cofaniu się wody i umożliwia kontrolę odkurzanie, zapobiegając potencjalnym uszkodzeniom sprzętu.

Zawartość opakowania i specyfikacja

Model		2KQ-2G	2KQ-3G
Woltaż		120 V/60 Hz	120 V/60 Hz
Wolne powietrzePrzemieszczenie	CFM	5	7
Najlepszy odkurzacz	Dorze	8	8
Silnik	HP	1/3	12
Przyłącze wlotowe		1/4"SAE męski;3/8"SAE męski;1/2"ACME męski;	1/4"SAE męski;3/8"SAE męski;1/2"ACME męski;;
Pojemność oleju	ml	280	340
Wymiary	mm	320*125*230	335*125*250
Masa netto	kg	8.6	10.4
Odpowiedni czynnik chłodniczy		R134a, R22, R410A i inne czynniki chłodnicze A1

Lista pakietów

2KQ-2G	2KQ-3G
Pompa próżniowa 5 CFM x 1Instrukcja obsługi x 1	Pompa próżniowa 7CFM x 1Butelka oleju 250 ml x 2Butelka oleju 280 mInstrukcja obsługi x 1

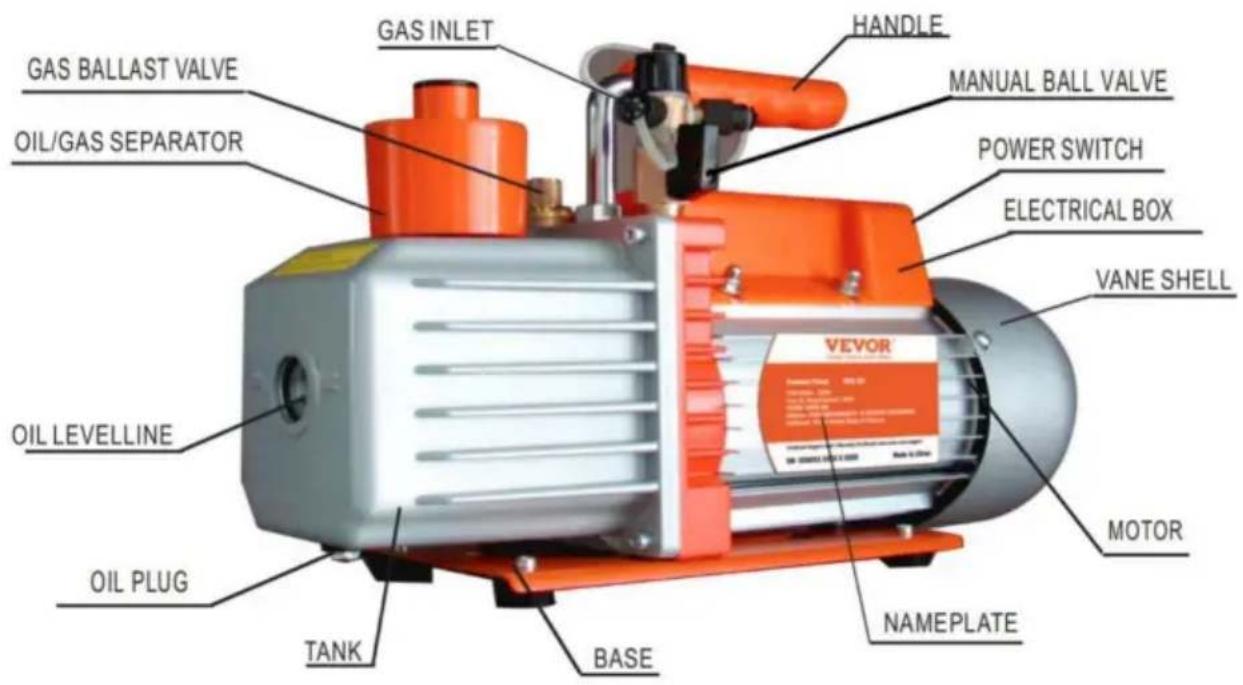

Wyjaśnienie elementów pompy próżniowej

GAS BALLAST VALVE OIL/GAS SEPARATOR OIL LEVELLINE OIL PLUG TANK BASE HANDLE MANUAL BALL VALVE POWER SWITCH ELECTRICAL BOX VANE SHELL VEVOR MOTOR NAMEPLATE

Kroki konfiguracji pompy próżniowej

Wykonanie poniższych kroków pomoże Ci prawidłowo skonfigurować pompę próżniową i zapewnić jego bezpieczną i wydajną pracę.

Przed użyciem należy wyjąć otwór wlewowy oleju/separator oleju i gazu i napełnić go zalecany olej do pompy próżniowej. Przed użyciem sprawdź poziom oleju aby upewnić się, że nie jest niższy niż linia poziomu oleju. Nie uruchamiaj pompy z niski poziom oleju.

Podłącz pojemnik, który ma być pompowany, do wlotu gazu za pomocą krótkiego, uszczelnioneg węża, który jest wolny od kurzu, brudu i dużej kondensacji. Sprawdź przed uruchomieniem pompy sprawdź, czy nie

ma wycieków. Jeśli pompa próżniowa jest wyposażona w korek wydechowy, zdejmij go. Podłącz zasilanie i włącz przełącznik. Po użyciu odłącz pompę

próżniową, odłącz węże przyłączeniowe i zakryj korek wydechowy (jeśli jest), aby zapobiec wyciekom oleju. Zakryj również korek oleju, aby utrzymać olej w czystości i zapobiec przedostawaniu się brudu pompa próżniowa.

INSTALACJA I KONSERWACJA POMPY PRÓŻNIOWEJ

Instalacja

Aby zapewnić prawidłowe działanie pompy próżniowej, należy postępować zgodnie z poniższymi wskazówkami wytyczne dotyczące instalacji:

Pompę należy umieścić poziomo w suchym, wentylowanym miejscu. obszar wolny od kurzu i innych zanieczyszczeń.

Zachowaj odstęp co najmniej 10 cm (4 cali) wokół pompy, aby zapewnić właściwy przepływ powietrza.

Jeśli zamierzasz zamontować pompę na stałe, usuń gumowe podkładki od spodu podstawy i użyj istniejących otworów gwintowanych, aby zamontuj jednostkę za pomocą śrub ST4.2.

Podczas stałego montażu pompy należy zachować odpowiednie środki ostrożności.

luzy, zwłaszcza na wlocie powietrza na końcu obudowy łopatki. Jeśli potrzebny jest specjalny zawór elektromagnetyczny, można go zamontować na wlot gazu.

Podłączenie pompy próżniowej do układu, który jest ewakuowany Postępując zgodnie z tymi wskazówkami i krokami, możesz skutecznie kontrolować podciśnienie i bezpiecznie podłącz pompę próżniową do systemu ewakuacji.

Zidentyfikuj wlot gazu na pompie próżniowej i wylot gazu na system jest ewakuowany.

Podłącz wlot gazu do pompy próżniowej za pomocą krótkiego, uszczelnionego węża do wylotu gazu w systemie, który jest ewakuowany. Upewnij się, że wąż jest wolny od kurzu, brudu i dużej ilości kondensatu.

Przed uruchomieniem pompy sprawdź, czy w połączeniu nie ma nieszczelności.

Konserwacja

Prawidłowa konserwacja pompy próżniowej jest niezbędna do zapewnienia jej optymalnej pracy. wydajność. Oto kilka wskazówek dotyczących konserwacji:

Utrzymuj pompę w czystości i bez zanieczyszczeń. Utrzymuj poziom oleju napełniony do odpowiedniego poziomu i nigdy nie uruchamiaj pompy bez oleju. olej.

Utrzymuj olej w czystości. Jeśli olej stanie się brudny, błotnisty lub woda lub inne substancje lotne dostaną się do środka, co wpłynie na wydajność pompy, a olej należy wymienić. Aby wymienić olej, uruchom pompę i uruchom go na około 30 minut, aby olej stał się rzadszy. Następnie zatrzymaj pompę i spuść olej przez korek spustowy oleju. Otwórz wlot paliwa i uruchom pompować przez 1-2 minuty, dodając jednocześnie niewielką ilość czystego oleju do wlot gazu. Służy do wymiany resztkowego oleju z wnętrza pompy.

Po upewnieniu się, że pompa jest czysta, założ z powrotem korek spustowy i napełnij pompę.

czysty olej pompy od wlotu paliwa do poziomu oleju. Aby przechowywać pompę, gdy nie jest używana przez dłuższy czas, należy ją przykryć. korek wlewu oleju i korek wydechowy (jeśli dotyczy) i przechowuj je w suchym miejscu. Naprawę pompy powinien wykonywać wyłącznie wykwalifikowany serwis technik.

INSTRUKCJA ROZWIĄZYWANIA PROBLEMÓW

Problem	Możliwa przyczyna	Korekta
Niski stopień próżni	1. Niedobór oleju	1. Dolej oleju do linii poziomu oleju
	2. Brudny olej	2. Wymień olej
	3. Zablokowany dopływ oleju	3. Wyczyść wlot oleju lub filtr
	4. Wąż lub wlot gazu jest zatkany	4. Sprawdź rury łączące
	5. Pompa nie nadaje się do aplikacja	5. Kup odpowiednią pompę do aplikacja
Wycieki oleju	1. Uszczelka olejowa jest uszkodzona	1. Wymień uszczelkę olejową
	2. Uszczelka obudowy jest luźna lub zużyty	2. Wymień uszczelkę obudowy
Olej w sprayu	1. Za dużo oleju	1. Wyreguluj poziom oleju do zalecany poziom
	2. Ciśnienie wlotowe gazu jest zbyt wysokie lub było za dużo gazu pompowany	2. Użyj większej pompy lub zmniejsz ciśnienie wlotowe gazu
Początkowy poziom trudności	1. Temperatura oleju jest zbyt niska	1. Spróbuj uruchomić pompę kilkakrotnie, aby podgrzać olej

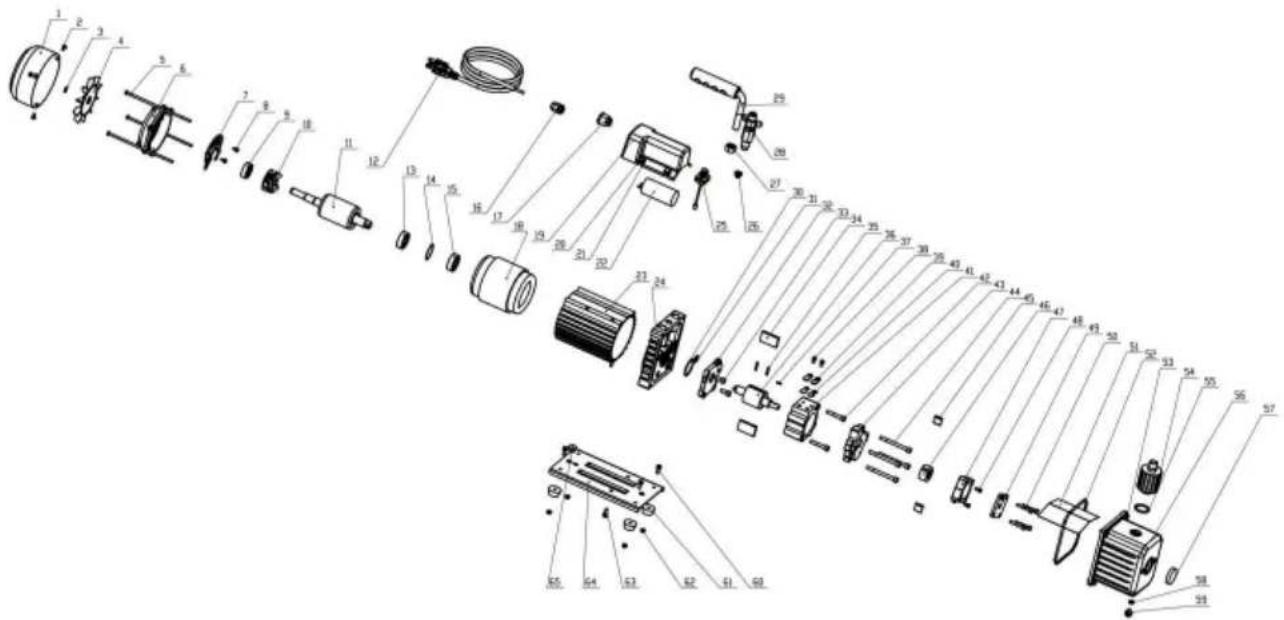

SCHEMAT ROZŁOŻONEJ POMPY

1	Osłona wentylatora	24	Nawias	47	Stojan pompy zwrotnej
2	Śruba	25	Montaż balastu gazowego	48	Śruba
3	Piorścioń zatrzaskowy	26	Przesiewacz	49	Pokrywa pompy tylnej
4	Worłytor	27	Kośringka	50	Śruba
5	Śruba	28	Wlot gazu	51	Tablica na czapki
6	Tylna pokrywa silnika	29	Uchwyt	52	Tablica na czapki
7	Płyta bazowa odśrodkowa	30	Płyta bazowa	53	Śruba
8	Śruba	31	Zyżódony kropy	54	Separator oleju i gazu
9	Łożysko	32	Stojan pompy przedniej	55	Śruba
10	Odśrodkowy	33	Śruba	56	Zbiornik oleju
11	Elementy wirnika silnika 34		Łopatka pompy przedniej	57	Poziom oleju
12	Kabel zasilający	35	Wiosna	58	Śruba
13	Łożysko	36	Wirnik pompy przedniej	59	Korek spustowy oleju
14	Uszczelka falista	37	Szpilka prosta	60	Śruba
15	Gumowe nożki Łożysko	38	Śruba	61
16	Tuleja izolacyjna	39	Płyty zaworowe	62	Narczika
17	Wyłącznik zasilania	40	Płytką zaworu wydechowego	63	Śruba
18	Elementy stojana silnika 41		Stojan pompy przedniej	64	Listawa przypodłogowa
19	Podstawa skrzynki przyłączeniowej	42	Śruba	65	Podkładka gumowa

20	Śruba	43	Łączenie pośrednie blok
21	Uszczelka	44	Śruba
22	Kondensator	45	Łopatka pompy zwrotnej
23	Osłona silnika	46	Wirnik pompy zwrotnej
