BEDIENUNGSANLEITUNG 2KQ-3G Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VAKUUMPUMPE

BEDIENUNGSANLEITUNG

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

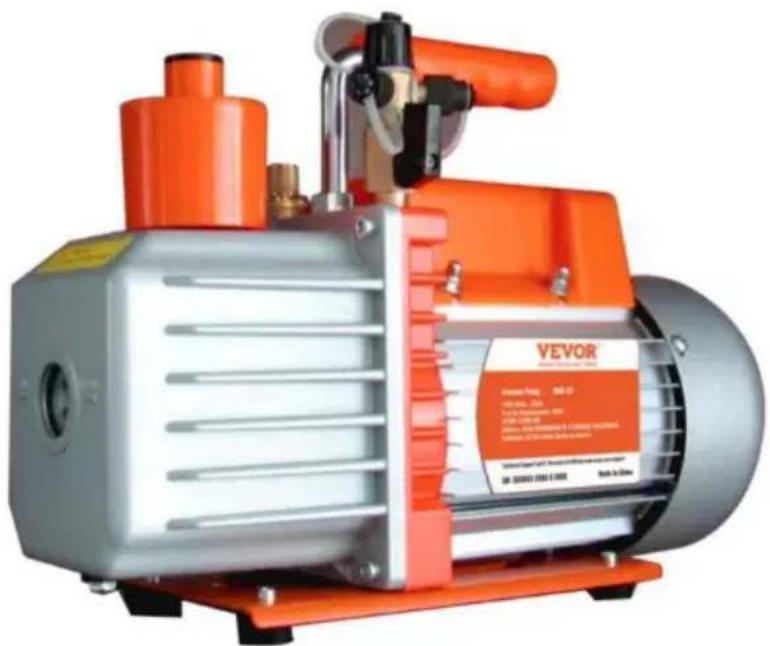

VAKUUMPUMPE

MODELL: 2KQ-2G/2KQ-3G

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

EINFÜHRUNG

Willkommen zum Benutzerhandbuch für Ihre Vakuumpumpe. Diese Vakuumpumpe ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen eingesetzt werden kann.

Sie eignet sich besonders gut für Aufgaben wie das Absaugen von HLK-Anlagen, das Entgasen von Epoxidharz und Silikon, die Stabilisierung von Holz und die Herstellung von Melkmaschinen.

Darüber hinaus wird diese Pumpe auch häufig in medizinischen Geräten,

Druckmaschinen, Vakuumverpackungen, Gasanalysen und der Heißformung von Kunststoffen verwendet. Ihre leistungsstarke und zuverlässige Leistung macht sie zu einem wertvollen Werkzeug für Profis und Heimwerker gleichermaßen.

Die Vakuumpumpe funktioniert, indem sie ein Vakuum oder einen Unterdruck erzeugt, mit dem Luft und andere Gase aus einem geschlossenen Raum entfernt werden. Dieser Prozess kann für eine Reihe von Zwecken eingesetzt werden, darunter die Reduzierung von Luftblasen in Harzen oder anderen Flüssigkeiten, das Evakuieren von HLK-Systemen, die Stabilisierung von Holz durch Entfernen von Luft aus seinen Zellen und viele andere.

Dieses Benutzerhandbuch soll Ihnen helfen, die effektive und sichere Bedienung und Wartung Ihrer Vakuumpumpe zu verstehen. Wir erklären Ihnen die wichtigsten Funktionen und Komponenter der Pumpe. Darüber hinaus geben wir Ihnen wichtige Sicherheitshinweise, die Ihnen helfen, mögliche Gefahren zu vermeiden und den ordnungsgemäßen Umgang mit Ihrer Vakuumpumpe sicherzustellen.

Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch, bevor Sie Ihre Vakuumpumpe in Betrieb nehmen. Bei ordnungsgemäßer Verwendung und Wartung kann Ihre Vakuumpumpe Ihnen jahrelang zuverlässige Dienste leisten und Ihnen helfen, die gewünschten Ergebnisse zu erzi Wenn Sie Fragen oder Bedenken zum Betrieb Ihrer Vakuumpumpe haben, lesen Sie bitte dieses Handbuch oder wenden Sie sich an unser Kundendienstteam.

SICHERHEITSVORKEHRUNGEN

Warnung vor möglichen Gefahren und wie man sie vermeidet

Bei unsachgemäßer Verwendung kann Ihre Vakuumpumpe potenzielle Gefahren bergen.

Zu den häufigsten Gefahren zählen Stromschlag, Feuer oder Explosion durch

zum Pumpen von brennbaren, explosiven oder giftigen Gasen oder Gasen, die

Metalle korrodieren und chemische Ladungen abgeben. Um diese Gefahren zu vermeiden, lesen und

befolgen Sie die Anweisungen in diesem Handbuch immer sorgfältig, bevor Sie

mit Ihrer Vakuumpumpe.

Hinweise zum sicheren Umgang mit der Vakuumpumpe

Um den sicheren Umgang mit Ihrer Vakuumpumpe zu gewährleisten, beachten Sie bitte diese Richtlinien:

ÿ Betreiben Sie die Pumpe niemals ohne Öl, da dies zu Schäden an der Pumpe und potenzielle Gefahren schaffen.

Die Temperatur des gepumpten Gases sollte 80°C nicht überschreiten, und die

Die Umgebungstemperatur sollte zwischen 5°C und 60°C liegen. Dies hilft

Schäden an der Pumpe zu vermeiden und einen sicheren Betrieb zu

gewährleisten. ä Die Vakuumpumpe nicht als Kompressionspumpe oder Förderpumpe verwenden.

Pumpe, da dies zu Schäden an der Pumpe führen kann und

Gefahren.

ÿ Die Betriebsspannung der Pumpe liegt zwischen 192 und 248 V, 50 Hz.

Verwenden Sie eine geerdete Steckdose, um einen Stromschlag zu vermeiden.

ÿ Ziehen Sie beim Ausstecken der Pumpe den Stecker. Ziehen Sie das Gerät nicht aus der Steckdose, indem Sie

Ziehen am Kabel, da dies zu Schäden am Kabel führen kann und

ÿ Halten Sie das

Stromkabel von allen Werkstattgeräten fern und lassen Sie es nicht

Hängen Sie die Pumpe am Netzkabel auf, um eine Beschädigung des Kabels zu vermeiden und

um möglichen Gefahren vorzubeugen.

ÿ Benutzen Sie keinen beschädigten Stecker oder keine beschädigte Steckdose, da dies zu elektrischen

Stromschlag oder Feuer.

ÿ Das Gerät nicht mit nassen Händen ein- oder ausstecken, da dies zu

elektrischer Schlag.

ÿ Das Gerät nicht einstecken, ausstecken oder den Schalter betätigen, wenn brennbare oder explosive Gase vorhanden sind. Trennen Sie das Gerät immer vom Stromnetz, bevor zerlegen Sie es, um mögliche Gefahren zu vermeiden.

Richtlinien für den Umgang mit Gefahrstoffen

Ihre Vakuumpumpe darf nicht zum Pumpen von brennbaren, explosiven oder

giftige Gase oder Gase, die Metalle korrodieren und chemische

Ladungen. Pumpen Sie außerdem kein Gas, das Staub oder Feuchtigkeit enthält. Wenn

Sie müssen mit Gefahrenstoffen umgehen, tragen Sie geeignete persönliche Schutzausrüstung

Geräte und befolgen Sie alle Richtlinien für die sichere Handhabung und Entsorgung dieser

Materialien.

ERSTE SCHRITTE

Vorstellung der Hauptmerkmale der Pumpe

ÿ Zweistufige Drehschieber-Vakuumpumpe mit Gasballast:

Die Vakuumpumpe verfügt über eine zweistufige Drehschieberkonstruktion mit einem Gas Ballast. Diese Funktion reduziert die Feuchtigkeitskorrosion der Maschine und verlängert die Lebensdauer der Maschine und des Öls.

ÿ Kupferspule, Vierpolmotor:

Die Pumpe ist mit einer Kupferspule und einem vierpoligen Motor ausgestattet, der bietet ein höheres Drehmoment für einen besseren Start und erzeugt weniger Wärme, wodurch es

langlebiger ist. ä Gestanztes Aluminiumgehäuse und Lüfter:

Die Vakuumpumpe verfügt über ein gestanztes Aluminiumgehäuse und eine Belüftung Lüfter, der eine einfache Wärmeableitung ermöglicht und garantiert die Leistungsstabilität der Pumpe. y Anti-Flow-

Design:

Die Vakuumpumpe ist mit einem automatischen Rückschlagventil und einem manuelles Kugelventil, das einen Rückfluss verhindert und die Kontrolle über das Vakuum und verhindert so mögliche Schäden am Gerät.

Packungsinhalt und Spezifikation

Modell		2KQ-2G	2KQ-3G
Stromspannung		120 V/60 Hz	120 V/60 Hz
Freie LuftVerschiebung	CFM	5	7
Ultimatives Vakuum	Also	8	8
Motor	HP	1/3	12
Ansaugstutzen		1/4"SAE männlich;3/8"SAE männlich;1/2"ACME männlich;	1/4"SAE männlich;3/8"SAE männlich;1/2"ACME männlich;;
Ölkapazität	ml	280	340
Maße	mm	320*125*230	335*125*250
Nettogewicht	Kg	8.6	10.4
Verwendbares Kältemittel		R134a, R22, R410A und alle anderen A1-Kältemittel

Paketliste

2KQ-2G	2KQ-3G
1 x 5 CFM-VakuumpumpeBenutzerhandbuch x 1	1 x 7CFM-Vakuumpumpe250ml Ölflaschen x 21 x 280 ml ÖlflascheBenutzerhandbuch x 1

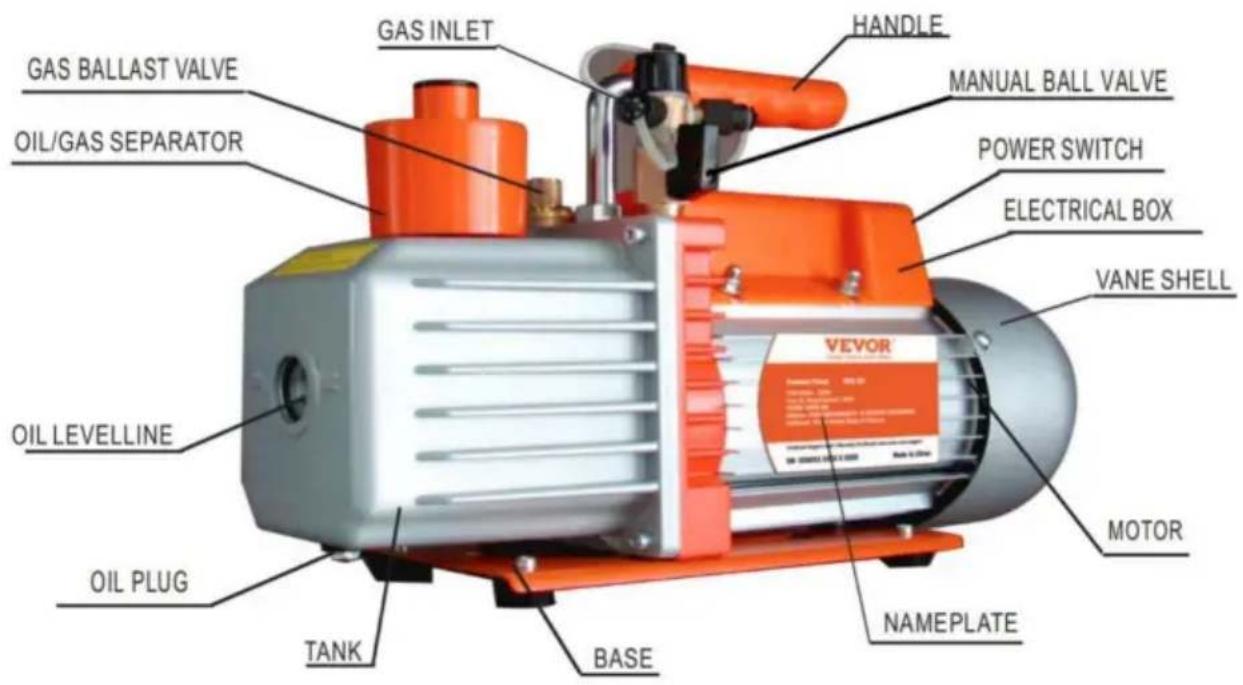

Erklärung der Komponenten der Vakuumpumpe

GAS BALLAST VALVE OIL/GAS SEPARATOR OIL LEVELLINE OIL PLUG TANK BASE HANDLE MANUAL BALL VALVE POWER SWITCH ELECTRICAL BOX VANE SHELL VEVOR MOTOR NAMEPLATE

Schritte zum Einrichten der Vakuumpumpe

Wenn Sie diese Schritte befolgen, können Sie Ihre Vakuumpumpe richtig einrichten und um einen sicheren und effizienten Betrieb zu

gewährleisten. ä Vor dem Gebrauch den Öleinfüllstutzen/Ölgasabscheider entfernen und mit das empfohlene Vakuumpumpenöl. Überprüfen Sie den Ölstand vor dem Gebrauch um sicherzustellen, dass der Ölstand nicht unter der Ölstandslinie liegt. Betreiben Sie die Pumpe nicht mit ein niedriger Ölstand.

ÿ Verbinden Sie den zu pumpenden Behälter mit dem Gaseinlass über einen kurzen, dichten Schlauch, der frei von Staub, Schmutz und starker Kondensation ist. auf Lecks, bevor Sie die Pumpe in Betrieb nehmen.

ÿ Wenn Ihre Vakuumpumpe mit einer Auslasskappe ausgestattet ist, entfernen Sie diese. ÿ

Stecken Sie das Netzteil ein und schalten Sie den Schalter ein. ä Ziehen

Sie nach dem Gebrauch den Stecker der Vakuumpumpe, entfernen Sie die Verbindungsschläuche und decken Sie die Auslasskappe (falls vorhanden) ab, um Ölverschmutzungen zu vermeiden. Decken Sie auch den Ölstopfen ab, um das Öl sauber zu halten und das Eindringen von Schmutz zu verhi die Vakuumpumpe.

INSTALLATION UND WARTUNG DER VAKUUMPUMPE

Installation

Um die einwandfreie Funktion der Vakuumpumpe zu gewährleisten, befolgen Sie diese Installationshinweise:

Die Pumpe sollte waagerecht und an einem trockenen, belüfteten Ort aufgestellt werden. Bereich frei von Staub und anderen Verunreinigungen.

ÿ Halten Sie einen Abstand von mindestens 10 cm um die Pumpe herum ein, um Stellen Sie einen ausreichenden Luftstrom sicher.

Bei einer dauerhaften Montage der Pumpe entfernen Sie die Gummipuffer von der Unterseite des Sockels und verwenden Sie die vorhandenen Gewindelöcher, um Montieren Sie die Einheit mit ST4.2-Schrauben.

ÿ Bei der dauerhaften Montage der Pumpe ist auf die richtige Spaltmaße, insbesondere am Lufteinlass am Ende des Schaufelgehäuses.ÿ Wenn ein spezielles elektromagnetisches Ventil benötigt wird, kann es an der Gaseinlass.

Anschluss der Vakuumpumpe an das zu evakuierende System

Wenn Sie diese Richtlinien und Schritte befolgen, können Sie effektiv kontrollieren, Vakuumdruck und sichere Verbindung der Vakuumpumpe mit dem System

ÿ Identifizieren Sie

den Gaseinlass an der Vakuumpumpe und den Gasauslass am System wird evakuiert.

ÿ Verbinden Sie den Gaseinlass der Vakuumpumpe mit einem kurzen, abgedichteten Schlauch an den Gasauslass des zu evakuierenden Systems. Stellen Sie sicher, dass der Schlauch frei von Staub, Schmutz und starker Kondensierung ist. ÿ

Prüfen Sie vor dem Starten der Pumpe, ob die Verbindung undicht ist.

Wartung

Die ordnungsgemäße Wartung der Vakuumpumpe ist für die Gewährleistung ihrer optimalen Leistung. Hier sind einige Wartungsrichtlinien:

ÿ Halten Sie die Pumpe sauber und frei von Fremdkörpern. ÿ Halten

Sie das Öl bis zum Ölstand aufgefüllt und lassen Sie die Pumpe niemals ohne Öl.

ÿ Halten Sie das Öl sauber. Wenn das Öl schmutzig, schlammig wird oder Wasser oder andere

Wenn flüchtige Stoffe eindringen, wird die Leistung der Pumpe beeinträchtigt und das Öl muss

ausgetauscht werden. Um das Öl auszutauschen, starten Sie die Pumpe und

Lassen Sie es etwa 30 Minuten lang laufen, um das Öl zu verdünnen. Stoppen Sie dann die Pumpe

und lassen Sie das Öl aus der Ölablassschraube ab. Öffnen Sie den Gaseinlass und lassen Sie den

Pumpe 1-2 Minuten lang und geben Sie dabei eine kleine Menge sauberes Öl in die

Gaseinlass. Dies dient zum Ersetzen des Restöls aus dem Inneren der Pumpe.

Nachdem Sie sichergestellt haben, dass die Pumpe sauber ist, setzen Sie die Ablassschraube wieder ein und füllen Sie

das saubere Pumpenöl vom Gaseinlass bis zum Ölstand. ÿ Um die

Pumpe bei längerem Nichtgebrauch zu lagern, decken Sie die

Öldeckel und Auspuffdeckel (falls vorhanden) und lagern Sie sie an einem trockenen Ort. ä

Reparaturen an der Pumpe dürfen nur von einem qualifizierten Service durchgeführt werden.

Techniker.

ANLEITUNG ZUR FEHLERSUCHE

Problem	Mögliche Ursache	Korrektur
Niedriges Vakuum	1. Ölmangel	1. Öl bis zur Ölstandslinie nachfüllen
	2. Schmutziges Öl	2. Ölwechsel
	3. Ölzufuhr ist blockiert	3. Reinigen Sie den Oleinlass oder Filter
	4. Schlauch oder Gaseinlass ist verstopft	4. Überprüfen Sie die Verbindungsrohre
	5. Pumpe ist ungeeignet für die Anwendung	5. Besorgen Sie sich eine geeignete Pumpe für di Anwendung
Öllecks	1. Öldichtung ist beschädigt	1. Ersetzen Sie die Öldichtung
	2. Die Gehäusedichtung ist lose oder abgenutzt	2. Ersetzen Sie die Gehäusedichtung
Ölspray	1. Zu viel Öl	1. Den Ölstand auf den Empfohlenes Niveau
	2. Der Gaseingangsdruck ist zu hoch oder zu viel Gas gepumpt	2. Verwenden Sie eine größere Pumpe oder reduzieren Sie Gaseingangsdruck
Startschwierigkeit	1. Öltemperatur ist zu niedrig	1. Versuch, die Pumpe zu starten mehrmalig, um das Öl zu erwärmen

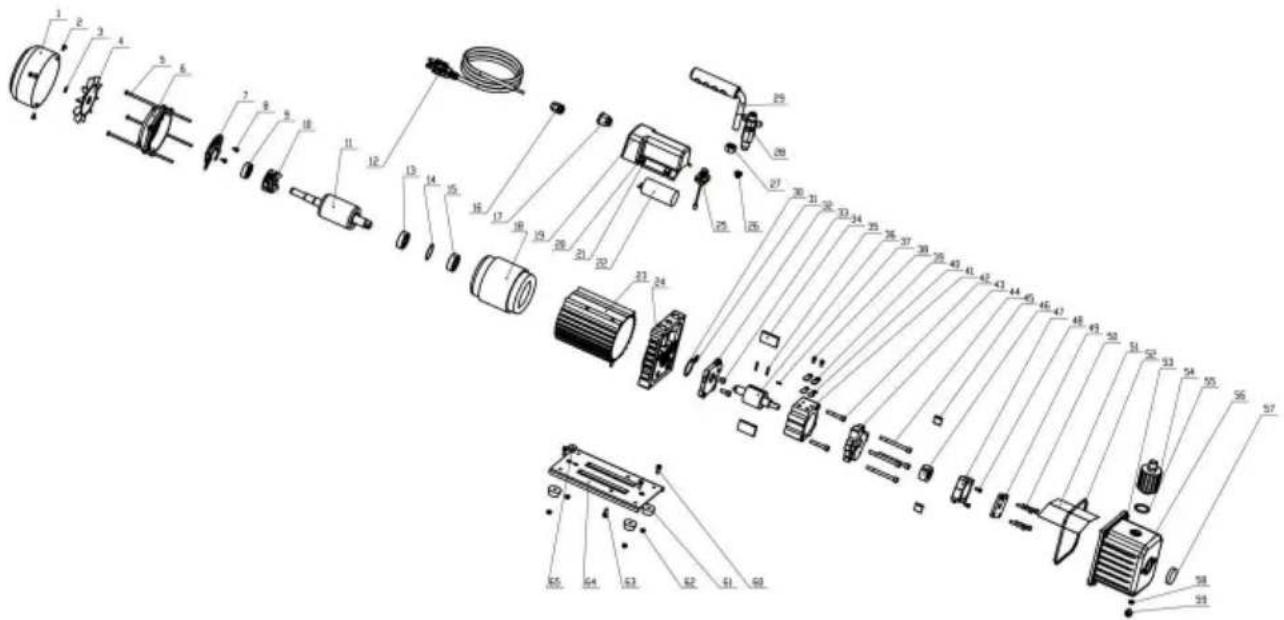

EXPLODIERUNGSZEICHNUNG DER PUMPE

1	Lüfterhaube	24	Klammer	47	Rückpumpenstator
2	Schrauben	25	Gasballastanschluss	48	Schrauben
3	Sicherungsring	26	Sieber	49	Hintere Pumpenabdeckung
4	Lüfter	27	Nuss	50	Schrauben
5	Schrauben	28	Gaseinlass	51	Kappenbrett
6	Hintere Motorabdeckung	29	Handhaben	52	O-Ring
7	Kreiselgrundplatte	30	O-Ring	53	Schrauben
8	Schrauben	31	O-Ring	54	Öl-Gas-Abscheider
9	Lager	32	Frontpumpenstator	55	O-Ring
10	Zentrifugal	33	Schrauben	56	Öltank
11	Motorrotorkomponenten 34		Vorderpumpenflügel	57	Ölstand
12	Stromkabel	35	Frühling	58	O-Ring
13	Lager	36	Rotor der Frontpumpe	59	Ölablassschraube
14	Wellenformdichtung	37	Zylinderstift	60	Schrauben
15	Lager	38	Schrauben	61	Gummifüße
16	Isolierbuchse	39	Ventilplatten	62	Nuss
17	Netzschalter	40	Auslassventilplatte	63	Schrauben
18	Motorstatorkomponenten 41		Frontpumpenstator	64	Fußleiste
19	Anschlusskastensockel	42	Schrauben	65	Gummiunterlage

20 Schrauben		43	ZwischenverbindungBlock
21	Dichtung	44	Schrauben
22	Kondensator	45	Rückpumpenschaufel
23	Motorabdeckung	46	Rückpumpenrotor
