BRUKSANVISNING 2KQ-3G Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VAKUUMPUMP

BRUKSANVISNING

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena

VEVOR®

TOUGH TOOLS, HALF PRICE

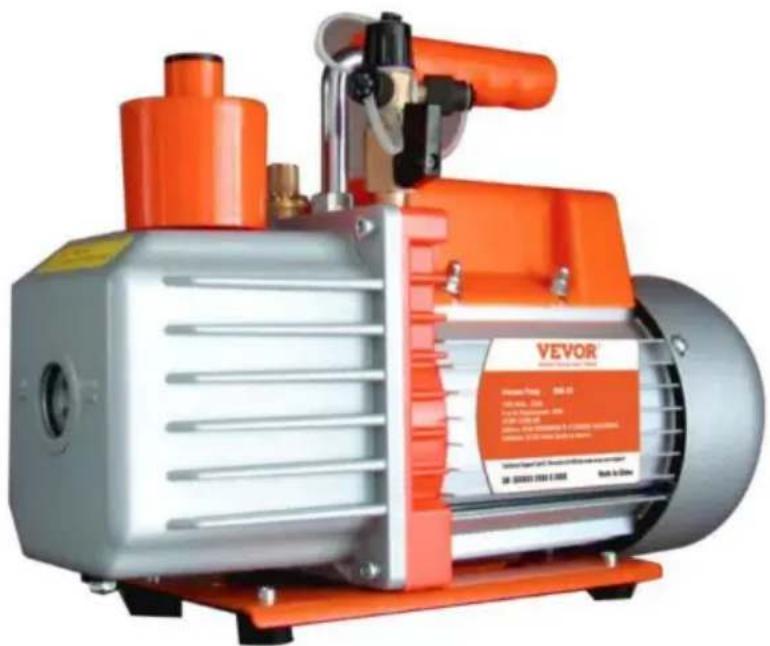

VAKUUMPUMP

MODELL: 2KQ-2G/2KQ-3G

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INTRODUKTION

Välkommen till användarmanualen för din vakuumpump. Denna vakuumpump är ett mångsidigt verktyg som kan användas i en mängd olika applikationer. Den är särskilt väl lämpad för uppgifter som VVS-dammsugning, epoxi- och silikonavgasning, trästabilisering och att skapa mjölkningsmaskiner. Dessutom används denna pump också ofta i medicinska apparater, tryckmaskiner, vakuumförpackning, gasanalys och varmformningsplast. Dess kraftfulla och pålitliga prestanda gör den till ett värdefullt verktyg för både proffs och gör-det-själv-entusiaster.

Vakuumpumpen fungerar genom att skapa ett vakuum eller undertryck, som används för att avlägsna luft och andra gaser från ett slutet utrymme. Denna process kan användas för en rå olika syften, inklusive att minska luftbubblor i hartser eller andra vätskor, evakuera HVAC-system, stabilisera trä genom att ta bort luft från dess celler och många andra.

Denna användarmanual är utformad för att hjälpa dig förstå hur du använder och underhåller din vakuumpump effektivt och säkert. Vi kommer att förklara pumpens nyckelfunktioner och komponenter. Dessutom kommer vi att tillhandahålla viktiga säkerhetsriktlinjer för att hjälpa dig undvika potentiella faror och säkerställa korrekt hantering av din vakuumpump.

Läs denna bruksanvisning noggrant innan du använder din vakuumpump. Med korrekt användning och underhåll kan din vakuumpump ge dig år av pålitlig service och hjälpa dig att uppnå önskat resultat.

Om du har några frågor eller funderingar angående driften av din vakuumpump, vänligen konsultera den här manualen eller kontakta vårt kundsupportteam för hjälp.

SÄKERHETSÅTGÄRDER

Varning om potentiella faror och hur man undviker dem

Din vakuumpump kan utgöra potentiella faror om den inte används på rätt sätt.

De vanligaste riskerna inkluderar elektriska stötar, brand eller explosion på grund av att pumpa brandfarliga, explosiva eller giftiga gaser, eller gaser som kan

korroderar metaller och utövar kemiska laddningar. För att undvika dessa faror, läs och följ alltid instruktionerna i denna bruksanvisning noggrant innan använda din vakuumpump.

Instruktioner om hur du hanterar vakuumpumpen på ett säkert sätt

För att säkerställa säker hantering av din vakuumpump, vänligen följ dessa riktlinjer:

ÿ Använd aldrig pumpen utan olja, eftersom detta kan skada pumpen och skapa potentiella faror.

ÿ Temperaturen på den pumpade gasen bör inte överstiga 80°C, och den omgivningstemperaturen bör vara mellan 5°C och 60°C. Detta kommer att hjälpa förhindra skador på pumpen och säkerställa säker drift. ÿ Använd

inte vakuumpumpen som en kompressionspump eller transportör pump, eftersom detta kan orsaka skador på pumpen och skapa potential faror.

ÿ Driftspänningen för pumpen är mellan 192 till 248V, 50HZ.

Använd ett jordat uttag för att förhindra elektriska stötar.

ÿ Dra ut kontakten när du kopplar ur pumpen. Koppla inte bort enheten genom att dra i träden, eftersom detta kan orsaka skada på sladden och skapa potentiella faror. ÿ

Håll den elektriska sladden fri från all butiksutrustning och låt den inte pumpen hänger i nätsladden för att undvika skador på sladden och förhindra potentiella faror.

ÿ Använd inte en skadad kontakt eller ett skadat uttag, eftersom det kan orsaka elektriska skadchock eller brand.

ÿ Sätt inte i eller koppla ur enheten med våta händer, eftersom detta kan orsaka elektrisk stöt.

ÿ Koppla inte in enheten, koppla inte bort den eller använd omkopplaren om det finns någ brandfarliga eller explosiva gaser finns. Koppla alltid ur enheten innan ta isär den för att undvika potentiella faror.

Riktlinjer för hantering av farligt material

Din vakuumpump ska inte användas för att pumpa brandfarliga, explosiva eller giftiga gaser, eller gaser som kan korrodera metaller och utöva kemikalier kostnader. Pumpa inte heller gas som innehåller damm eller fukt. Om du måste hantera farliga material, använd lämpliga personliga skydd utrustning och följ alla riktlinjer för säker hantering och kassering av dessa material.

KOMMA IGÅNG

Vi presenterar pumpens nyckelfunktioner

ÿ Tvåstegs roterande lamellvakuumpump med gasballast:

Vakuumpumpen har en tvåstegs roterande skovelkonstruktion med en gas ballast. Denna funktion minskar fuktkorrosion av maskinen och förlänger maskinens och oljans livslängd.

ÿ Kopparspole, fyrpolig motor:

Pumpen är utrustad med en kopparspole och fyrpolig motor, som ger större vridmoment för bättre start och producerar mindre värme, vilket gör den mer hållbar. ä stansad

aluminiumkropp och ventilationsfläkt:

Vakuumpumpen har en stansad aluminiumkropp och en ventilation fläkt, som möjliggör enkel värmeavledning och garanterar pumpens prestandastabilitet. ä Anti-Flow

Design:

Vakuumpumpen är utformad med en automatisk anti-backflow-ventil och en manuell kulventil, som förhindrar återflöde och möjliggör kontroll av vakuumet, vilket förhindrar potentiell skada på utrustningen.

Paketets innehåll och specifikation

Modell		2KQ-2G	2KQ-3G
Spänning		120V/60Hz	120V/60Hz
Fri luftFörflyttning	CFM	5	7
Ulitimat vakuum	Väl	8	8
Motor	HP	1/3	12
Insugningskoppling		1/4" SAE hane;3/8" SAE hane;1/2" ACME hane;	1/4" SAE hane;3/8" SAE hane;1/2" ACME hane;;
Oljekapacitet	ml	280	340
Mått	mm	320*125*230	335*125*250
Nettovikt	Kg	8.6	10.4
Tillämpligt köldmedium		R134a, R22, R410A och alla andra A1-köldmedier

Paketlista

2KQ-2G	2KQ-3G
5 CFM vakuumpump x 1280 ml oljeflaska x 1Användarmanual x 1	7CFM vakuumpump x 1250 ml oljeflaska x 2Användarmanual x 1

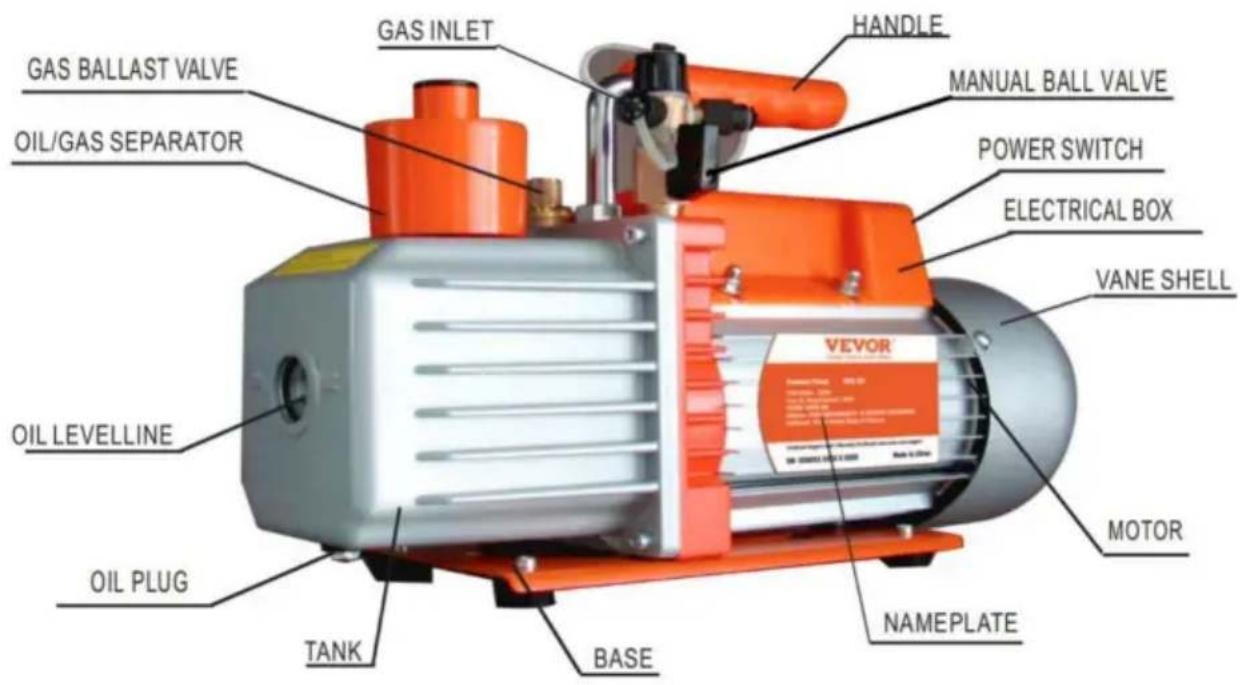

Förklaring av vakuumpumpens komponenter

GAS BALLAST VALVE OIL/GAS SEPARATOR OIL LEVELLINE OIL PLUG TANK BASE HANDLE MANUAL BALL VALVE POWER SWITCH ELECTRICAL BOX VANE SHELL VEVOR® MOTOR NAMEPLATE

Steg för att ställa in vakuumpumpen

Att följa dessa steg hjälper dig att ställa in din vakuumpump korrekt och säkerställa en säker och effektiv drift. ä

Innan användning, ta bort oljepåfyllningsöppningen/oljegasavskiljaren och fyll den me rekommenderad vakuumpumpolja. Kontrollera oljenivån före användning för att säkerställa att den inte är lägre än oljenivålinjen. Kör inte pumpen med låg oljenivå.

ÿ Anslut behållaren som ska pumpas till gasinloppet med en kort, förseglad slang som är fri från damm, smuts och kraftig kondens. Kontrollera för läckor innan pumpen tas i drift. ÿ Om

din vakuumpump levereras med ett avgaslock, ta bort det. ä Koppla in strömförsörjningen och slå på strömbrytaren. ä Efter

användning, koppla ur vakuumpumpen, ta bort anslutningsslangarna och täck avgaslocket (om det finns) för att förhindra oljespill. Täck också över oljeplugge för att hålla oljan ren och förhindra att smuts kommer in vakuumpumpen.

INSTALLATION OCH UNDERHÅLL AV VAKUUMPUMP

Installation

Följ dessa för att säkerställa att vakuumpumpen fungerar korrekt installationsriktlinjer:

ÿ Pumpen ska placeras horisontellt och i ett torrt, ventilerat område fritt från damm och andra föroreningar.

ÿ Håll ett utrymme på minst 10 cm (4 tum) runt pumpen till säkerställa korrekt luftflöde.

ÿ Om du permanent monterar pumpen, ta bort gummikuddarna från botten av basen, och använd de befintliga gångade hålen för att montera enheten med ST4.2 skruvar.

ÿ När du permanent monterar pumpen, se till att underhålla korrekt spelrum, speciellt vid luftintaget i änden av skovelskalet. ÿ Om en speciell elektromagnetisk ventil behövs kan den installeras på gasinlopp.

Anslutning av vakuumpumpen till systemet som ska evakueras

Genom att följa dessa riktlinjer och steg kan du effektivt kontrollera vakuumtryck och anslut vakuumpumpen säkert till systemet evakueras. ä

Identifiera gasinloppet på vakuumpumpen och gasutloppet på systemet evakueras.

ÿ Använd en kort, förseglad slang för att ansluta gasinloppet på vakuumpumpen till gasutloppet på systemet som evakueras. Se till att slangen är fri från damm, smuts och kraftig kondens. ÿ

Kontrollera om det finns läckor i anslutningen innan pumpen startas.

Underhåll

Korrekt underhåll av vakuumpumpen är avgörande för att säkerställa att den är optima prestanda. Här är några underhållsriktlinjer:

ÿ Håll pumpen ren och fri från främmande föremål. ÿ Håll oljan fylld till oljenivån och låt aldrig pumpen gå utan olja.

ÿ Håll oljan ren. Om oljan blir smutsig, lerig eller vatten eller annat

flyktiga ämnen kommer in, det kommer att påverka pumpens prestanda, och oljan bör bytas ut. För att byta olja, starta pumpen och

kör den i cirka 30 minuter för att göra oljan tunn. Stoppa sedan pumpen

och tappa ur oljan från oljeavtappningspluggen. Öppna gasinloppet och kör

pumpa i 1-2 minuter medan du tillsätter en liten mängd ren olja till

gasinlopp. Detta för att ersätta den kvarvarande oljan från insidan av pumpen.

Efter att ha sett till att pumpen är ren, sätt tillbaka avtappningspluggen och fyll på

den rena pumpoljan från gasinloppet till oljenivån. ä För att

förvara pumpen när den inte används under långa perioder, täck över

oljelock och avgaslock (om tillämpligt) och förvara dem på en torr plats. ÿ

Reparation av pumpen bör endast utföras av en kvalificerad service tekniker.

FELSÖKNINGSGUIDE

Problem	Möjlig orsak	Korrektion
Låg grad av vakuum	1. Otilräcklig olja	1. Fyll på olja upp till oljenivålinjen
	2. Smutsig olja	2. Byt ut oljan
	3. Oljeintaget är blockerat	3. Rengör oljeintaget eller filtret
	4. Slangen eller gasinloppet är igensatt	4. Kontrollera anslutningsrören
	5. Pumpen är olämplig för ansökan	5. Skaffa en lämplig pump för ansökan
Oljeläckor	1. Oljetätningen är skadad	1. Byt ut oljetätningen
	2. Huspackningen är lös eller utsliten	2. Byt ut huspackningen
Oljespray	1. För mycket olja	1. Justera oljenivån till rekommenderad nivå
	2. Gasinloppstrycket är för högt eller för mycket gas har varit pumpade	2. Använd en större pump eller reducera gasinloppstryck
Startsvårigheter	1. Oljetemperaturen är för låg	1. Försök att starta pumpen flera gånger för att värma oljan

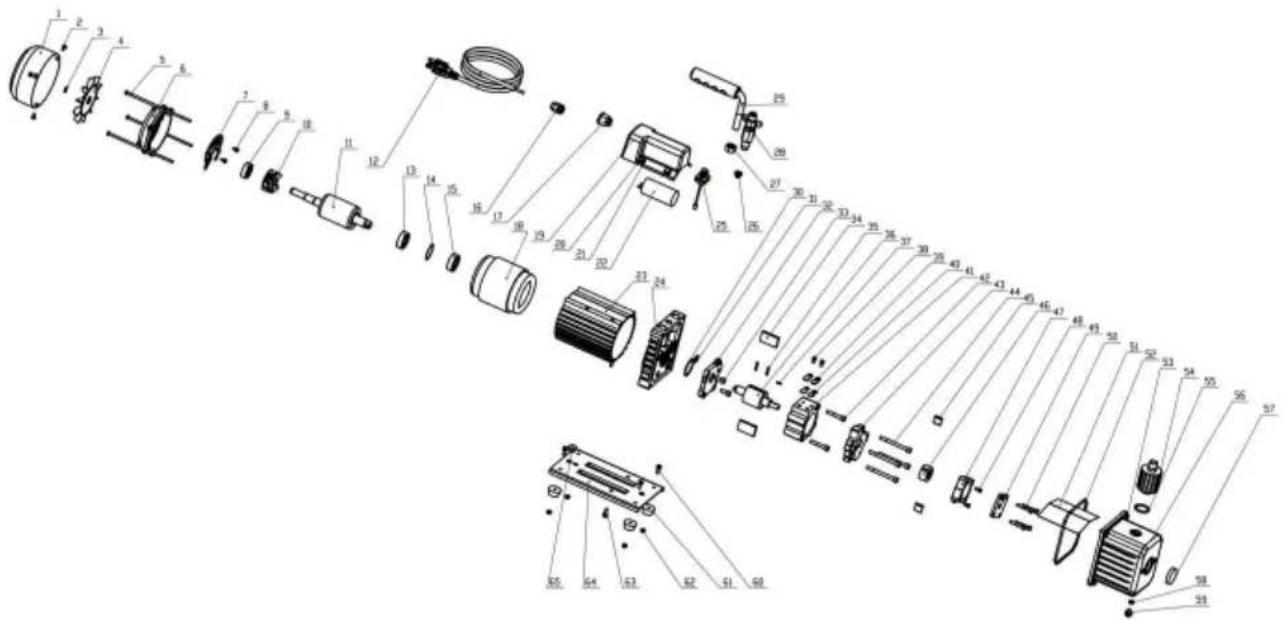

EXPLODERAT DIAGRAM AV PUMPEN
