MANUALE UTENTE 2KQ-3G Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

POMPA A VUOTO

MANUALE OPERATIVO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali

VEVOR®

TOUGH TOOLS, HALF PRICE

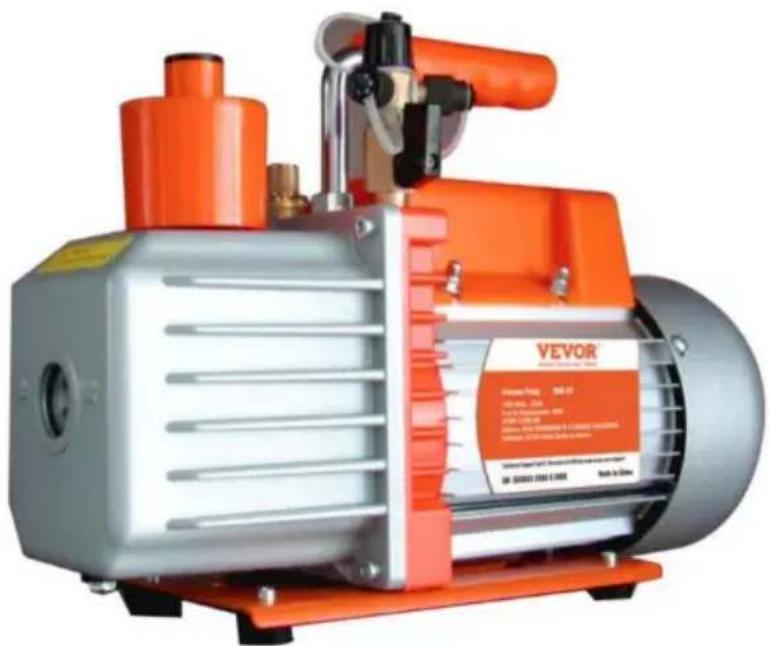

POMPA A VUOTO

MODELLO: 2KQ-2G/2KQ-3G

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

INTRODUZIONE

Benvenuti al manuale utente della vostra pompa per vuoto. Questa pompa per vuoto è uno strumento versatile che può essere utilizzato in un'ampia gamma di applicazioni. È particolarmente adatta per attività come l'aspirazione HVAC, la degassificazione di epossidici e silicone, la stabilizzazione del legno e la creazione di macchine per la mungitura. Inoltre, questa pompa è anche comunemente utilizzata in apparecchiature mediche, macchinari per la stampa, confezionamento sottovuoto, analisi dei gas e stampaggio a caldo di materie plastiche. Le sue prestazioni potenti e affidabili la rendono uno strumento prezioso sia per i professionisti che per gli appassionati del fai da te.

La pompa a vuoto funziona creando un vuoto o una pressione negativa, che viene utilizzata per rimuovere aria e altri gas da uno spazio chiuso. Questo processo può essere utilizzato per una serie di scopi, tra cui la riduzione di bolle d'aria in resine o altri liquidi, l'evacuazione di sistemi HVAC, la stabilizzazione del legno rimuovendo l'aria dalle sue celle e molti altri.

Questo manuale utente è stato progettato per aiutarti a capire come utilizzare e manutenere la tua pompa per vuoto in modo efficace e sicuro. Spiegheremo le caratteristiche e i componenti principali della pompa. Inoltre, forniremo importanti linee guida di sicurezza per aiutarti a evitare potenziali pericoli e garantire la corretta gestione della tua pompa per vuoto.

Si prega di leggere attentamente questo manuale utente prima di utilizzare la pompa per vuoto. Con un uso e una manutenzione corretti, la pompa per vuoto può fornire anni di servizio affidabile e aiutarvi a raggiungere i risultati desiderati.

In caso di domande o dubbi sul funzionamento della pompa per vuoto, consultare questo manuale o contattare il nostro team di assistenza clienti per ricevere assistenza.

PRECAUZIONI DI SICUREZZA

Avvertenza sui potenziali pericoli e su come evitarli

La pompa per vuoto può rappresentare un potenziale pericolo se utilizzata in modo improprio I pericoli più comuni includono scosse elettriche, incendi o esplosioni dovute al pompaggio di gas infiammabili, esplosivi o velenosi, o gas che possono corrodono i metalli ed esercitano cariche chimiche. Per evitare questi pericoli, leggere sempre e seguire attentamente le istruzioni contenute in questo manuale prima utilizzando la pompa per vuoto.

Istruzioni su come maneggiare in sicurezza la pompa per vuoto

Per garantire la manipolazione sicura della pompa per vuoto, attenersi alle seguenti istruzioni linee guida:

ÿ Non far mai funzionare la pompa senza olio, poiché ciò potrebbe danneggiarla e creare potenziali pericoli.

ÿ La temperatura del gas pompato non deve superare gli 80°C e la la temperatura ambiente dovrebbe essere di circa 5°C a 60°C. Questo aiuterà prevenire danni alla pompa e garantire un funzionamento sicuro. ÿ

Non utilizzare la pompa per vuoto come pompa di compressione o trasportatore pompa, poiché ciò può causare danni alla pompa e creare potenziali pericoli.

ÿ La tensione di esercizio della pompa è compresa tra 192 e 248 V, 50 Hz. Utilizzare una presa con messa a terra per evitare scosse elettriche.

ÿ Quando si scollega la pompa, tirare la spina. Non scollegare l'unità tirando il filo, poiché ciò può danneggiare il cavo e creare potenziali pericoli. ÿ

Tenere il cavo elettrico lontano da tutte le apparecchiature del negozio e non lasciarlo la pompa appendere dal cavo di alimentazione per evitare danni al cavo e prevenire potenziali pericoli.

ÿ Non utilizzare una spina o una presa danneggiate, poiché ciò potrebbe causare scosse elettriche scosse o incendi.

ÿ Non collegare o scollegare l'unità con le mani bagnate, poiché ciò può causare scossa elettrica.

ÿ Non collegare l'unità, scollegarla o utilizzare l'interruttore se sono presenti presenza di gas infiammabili o esplosivi. Scollegare sempre l'unità prima smontandolo per evitare potenziali pericoli.

Linee guida per la gestione di materiali pericolosi

La pompa a vuoto non deve essere utilizzata per pompare liquidi infiammabili, esplosivi o gas velenosi, o gas che possono corrodere i metalli ed esercitare effetti chimici cariche. Inoltre, non pompare gas contenente polvere o umidità. Se

è necessario maneggiare materiali pericolosi, utilizzare adeguati dispositivi di protezione individuale attrezzature e seguire tutte le linee guida per la manipolazione e lo smaltimento sicuri di queste materiali.

INIZIARE

Presentazione delle caratteristiche principali della pompa

ÿ Pompa per vuoto a palette rotanti a doppio stadio con zavorra di gas:

La pompa per vuoto è dotata di un design a palette rotanti a doppio stadio con un gas zavorra. Questa caratteristica riduce la corrosione da umidità della macchina e prolunga la durata della macchina e dell'olio.

ÿ Bobina di rame, motore a quattro poli:

La pompa è dotata di una bobina di rame e di un motore a quattro poli, che fornisce una coppia maggiore per un avviamento migliore e produce meno calore, rendendolo più durevole. ÿ

Corpo in alluminio fustellato e ventola di ventilazione:

La pompa per vuoto è dotata di un corpo in alluminio fustellato e di una ventilazione ventola, che consente una facile dissipazione del calore e garantisce la stabilità delle prestazioni della pompa. ÿ

Design anti-flusso:

La pompa per vuoto è progettata con una valvola antiriflusso automatica e un valvola a sfera manuale, che impedisce il riflusso e consente il controllo di il vuoto, prevenendo potenziali danni all'apparecchiatura.

Contenuto della confezione e specifiche

Modello		2KQ-2G	2KQ-3G
Voltaggio		120V/60Hz	120V/60Hz
Aria liberaSpostamento	CFM	5	7
Vuoto definitivo	BENE	8	8
Motore	CV	1/3	12
Raccordo di aspirazione		1/4"SAE maschio;3/8"SAE maschio;1/2"ACME maschio;	1/4"SAE maschio;3/8"SAE maschio;1/2"ACME maschio;
Capacità dell'olio	ml	280	340
Dimensioni	mm	Dimensioni: 320*125*230	Dimensioni: 335*125*250
Peso netto	Kg	8.6	10.4
Refrigerante applicabile		R134a, R22, R410A e qualsiasi altro refrigerante A1

Elenco dei pacchetti

2KQ-2G	2KQ-3G
Pompa per vuoto da 5 CFM x 1Bottiglia di olio da 280 ml x 1Manuale utente x 1	Pompa per vuoto da 7CFM x 1Bottiglia di olio da 250 ml x 2Manuale utente x 1

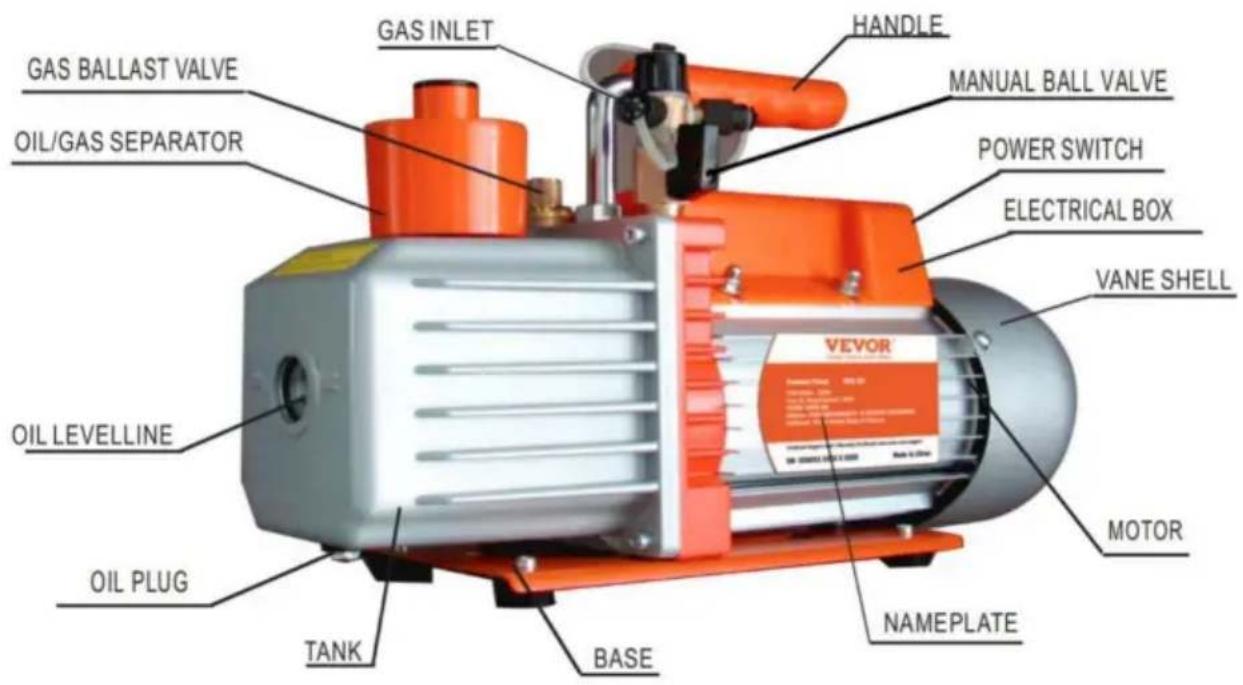

Spiegazione dei componenti della pompa per vuoto

GAS BALLAST VALVE OIL/GAS SEPARATOR OIL LEVELLINE OIL PLUG TANK BASE HANDLE MANUAL BALL VALVE POWER SWITCH ELECTRICAL BOX VANE SHELL VEVOR MOTOR NAMEPLATE

Fasi per l'installazione della pompa per vuoto

Seguendo questi passaggi ti aiuterà a configurare correttamente la tua pompa per vuoto e assicurarne il funzionamento sicuro ed efficiente. ŷ

Prima dell'uso, rimuovere la porta di riempimento dell'olio/separatore di gas olio e riempirla con

l'olio per pompe a vuoto consigliato. Controllare il livello dell'olio prima dell'uso

per assicurarsi che non sia più basso della linea del livello dell'olio. Non far funzionare la pompa con un basso livello dell'olio.

ÿ Collegare il contenitore da pompare all'ingresso del gas utilizzando un tubo corto e sigillato, privo di polvere, sporcizia e condensa eccessiva. Controllare

per perdite prima di azionare la pompa. ÿ Se la

pompa per vuoto è dotata di un tappo di scarico, rimuoverlo. ÿ Collegare l'alimentazione e

accendere l'interruttore. ÿ Dopo l'uso, scollegare la pompa per vuoto,

rimuovere i tubi di collegamento e coprire il tappo di scarico (se ne ha uno) per evitare fuoriuscite di olio.

Inoltre, coprire il tappo dell'olio per mantenere l'olio pulito ed evitare che entri sporcizia

la pompa per vuoto.

INSTALLAZIONE E MANUTENZIONE DELLA POMPA PER VUOTO

Installazione

Per garantire il corretto funzionamento della pompa per vuoto, seguire queste linee guida per l'installazione:

ÿ La pompa deve essere posizionata orizzontalmente e in un luogo asciutto e ventilato area priva di polvere e altri contaminanti.

ÿ Mantenere una distanza di almeno 10 cm (4 pollici) attorno alla pompa per garantire un corretto flusso d'aria.

ÿ Se si monta la pompa in modo permanente, rimuovere i cuscinetti in gomma dal fondo della base e utilizzare i fori filettati esistenti per montare l'unità con viti ST4.2.

ÿ Quando si monta la pompa in modo permanente, assicurarsi di mantenerla correttamente giochi, in particolare all'ingresso dell'aria all'estremità del mantello della paletta. ÿ Se è necessaria una valvola elettromagnetica speciale, è possibile installarla sulla ingresso gas.

Collegamento della pompa per vuoto al sistema da evacuare

Seguendo queste linee guida e questi passaggi, puoi controllare efficacemente il pressione del vuoto e collegare in modo sicuro la pompa per vuoto al sistema essere evacuato. ÿ

Identificare l'ingresso del gas sulla pompa per vuoto e l'uscita del gas sulla sistema in fase di evacuazione.

ÿ Utilizzare un tubo corto e sigillato per collegare l'ingresso del gas sulla pompa per vuoto all'uscita del gas sul sistema che viene evacuato. Assicurarsi che il tubosia privo di polvere, sporcizia e condensa eccessiva.ÿ

Controllare eventuali perdite nel collegamento prima di avviare la pompa.

Manutenzione

Una corretta manutenzione della pompa per vuoto è essenziale per garantirne il funzionamento ottimale prestazioni. Ecco alcune linee guida per la manutenzione:

ÿ Mantenere la pompa pulita e libera da corpi estranei. ÿ Mantenere l'olio riempito fino al livello dell'olio e non lasciare mai funzionare la pompa senza olio.

ÿ Mantenere l'olio pulito. Se l'olio diventa sporco, fangoso o acqua o altro sostanze volatili entrano, ciò influirà sulle prestazioni della pompa e l'olio dovrebbe essere sostituito. Per sostituire l'olio, avviare la pompa e farlo funzionare per circa 30 minuti per rendere l'olio più fluido. Quindi fermare la pompa e scaricare l'olio dal tappo di scarico dell'olio. Aprire l'ingresso del gas e far funzionare il pompare per 1-2 minuti aggiungendo una piccola quantità di olio pulito al ingresso gas. Questo serve a sostituire l'olio residuo dall'interno della pompa. Dopo essersi assicurati che la pompa sia pulita, rimettere il tappo di scarico e riempire l'olio della pompa pulito dall'ingresso del gas al livello dell'olio. ÿ

Per riporre la pompa quando non viene utilizzata per lunghi periodi di tempo, coprire il tappo dell'olio e tappo di scarico (se applicabile) e conservarlo in un luogo asciutto. ÿ La riparazione della pompa deve essere eseguita solo da un servizio qualificato tecnico.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Problema	Possibile causa	Correzione
Basso grado di vuoto	1. Olio insufficiente	1. Aggiungere olio fino alla linea del livello dell'olio
	2. Olio sporco	2. Sostituire l'olio
	3. L'aspirazione dell'olio è bloccata	3. Pulire l'aspirazione dell'olio o il filtro
	4. Il tubo flessibile o l'ingresso del gas sono ostruiti	4. Controllare i tubi di collegamento
	5. La pompa non è adatta per applicazione	5. Procurati una pompa adatta per il applicazione
Perdite di olio	1. Il paraolio è danneggiato	1. Sostituire il paraolio
	2. La guarnizione dell'alloggiamento è allentata consumati	2. Sostituire la guarnizione dell'alloggiamento
Spray di olio	1. Troppo olio	1. Regolare il livello dell'olio al livello consigliato
	2. La pressione di ingresso del gas è troppo alta o è stato immesso troppo gas pompato	2. Utilizzare una pompa più grande o ridurre pressione di ingresso del gas
Difficoltà iniziale	1. La temperatura dell'olio è troppo bassa	1. Tentare di avviare la pompa più volte per riscaldare l'olio

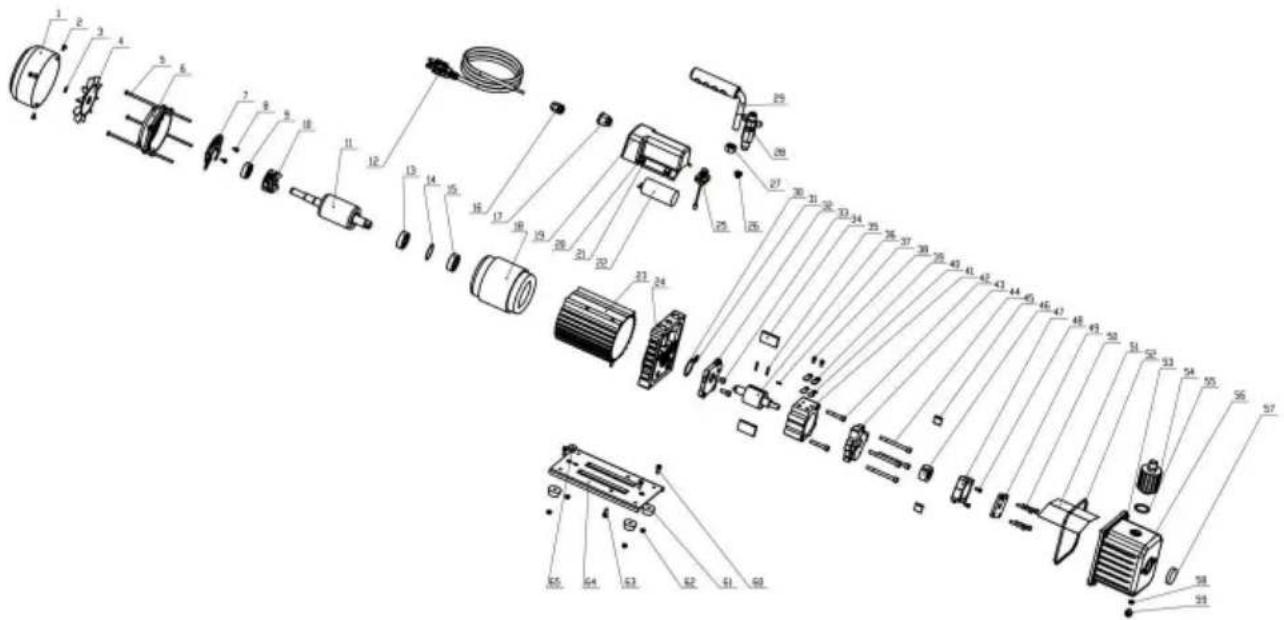

SCHEMA ESPLOSO DELLA POMPA

1	Copertura del ventilatore	24	Staffa	47	Statore della pompa di ritorno
2	Vite	25	Raccordo zavorra gas	48	Vite
3	Anello elastico	26	Screener	49	Copertura pompa posteriore
4	Fan	27	Noce	50	Vite
5	Vite	28	Ingresso gas	51	Tabellone dei cappelli
6	Copertura posteriore del motore	29	Maniglia	52	Guarizione di bruta
7	Piastra di base centrifuga	30	Guarizione di bruta	53	Vite
8	Vite	31	Guarizione di bruta	54	Separatore di gasolio
9	Cuscinetto	32	Statore pompa anteriore	55	Guarizione di bruta
10	Centrifugo	33	Vite	56	Serbatoio dell'olio
11	Componenti del rotore del motore	34	Paletta pompa anteriore	57	Livello dell'olio
12	Cavo di alimentazione	35	Primavera	58	Guarizione di bruta
13	Cuscinetto	36	Rotore pompa anteriore	59	Tappo di scarico dell'olio
14	Guarnizione a forma d'onda	37	Perno dritto	60	Vite
15	Cuscinetto	38	Vite	61	Piedini in gomma
16	Boccola isolante	39	Piastre valvole	62	Noce
17	Interruttore di alimentazione	40	Piastra valvola di scarico	63	Vite
18	Componenti dello statore del motore	41	Statore pompa anteriore	64	battiscopa
19	Base della scatola di giunzione	42	Vite	65	Tampone di gomma

20 Vite		43	Collegamento intermedio bloccare
21	Guarnizione	44	Vite
22	Condensatore	45	Paletta pompa posteriore
23	Copertura motore	46	Rotore pompa di ritorno
