GEBRUIKSAANWIJZING 2KQ-3G Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

VACUÜMPOMP

MODEL: 2KQ-2G/2KQ-3G

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INVOERING

Welkom bij de gebruikershandleiding voor uw vacuümpomp. Deze vacuümpomp is een veelzijdig hulpmiddel dat in een breed scala aan toepassingen kan worden gebruikt. Het is met name geschikt voor taken zoals HVAC-vacuüm, epoxy- en siliconenontgassing, houtstabilisatie en het maken van melkmachines. Daarnaast wordt deze pomp ook veel gebruikt in medische apparatuur, drukmachines, vacuumverpakking, gasanalyse en het warmvormen van kunststoffen. De krachtige en betrouwbare prestaties maken het een waardevol hulpmiddel voor zowel professionals als doe-het-zelvers.

De vacuümpomp werkt door een vacuum of negatieve druk te creëren, die wordt gebruikt om lucht en andere gassen uit een afgesloten ruimte te verwijderen. Dit proces kan voor verschillende doeleinden worden gebruikt, waaronder het verminderen van luchtbellen in harsen of andere vloeistoffen, het evacueren van HVAC-systemen, het stabiliseren van hout door lucht uit de cellen te verwijderen, en nog veel meer.

Deze gebruikershandleiding is ontworpen om u te helpen begrijpen hoe u uw vacuümpomp effectief en veilig kunt bedienen en onderhouden. We zullen de belangrijkste kenmerken en componenten van de pomp uitleggen. Daarnaast zullen we belangrijke veiligheidsrichtlijnen geven om u te helpen potentiële gevaren te vermijden en de juiste behandeling van uw vacuümpomp te garanderen.

Lees deze gebruikershandleiding zorgvuldig door voordat u uw vacuümpomp bedient.

Met het juiste gebruik en onderhoud kan uw vacuümpomp u jarenlang betrouwbare service bieden en u helpen de gewenste resultaten te bereiken.

Als u vragen of opmerkingen hebt over de werking van uw vacuümpomp, raadpleeg dan deze handleiding of neem contact op met ons klantenserviceteam voor hulp.

VEILIGHEIDSMAATREGELEN

Waarschuwing over mogelijke gevaren en hoe u deze kunt vermijden

Uw vacuümpomp kan een potentieel gevaar opleveren als deze niet op de juiste manier wordt gebruikt. De meest voorkomende gevaren zijn onder meer elektrische schokken, brand of explosions als gevolg van voor het pompen van ontvlambare, explosieve of giftige gassen, of gassen die kunnen corroderen metalen en oefenen chemische ladingen uit. Om deze gevaren te vermijden, moet u altijd de instructies in deze handleiding zorgvuldig lezen en volgen voordat u met behulp van uw vacuümpomp.

Instructies voor het veilig omgaan met de vacuümpomp

Om een veilige omgang met uw vacuümpomp te garanderen, dient u de volgende instructies op te volge richtlijnen:

ÿ Laat de pomp nooit zonder olie draaien, omdat dit de pomp en de potentiële gevaren creëren.

ë De temperatuur van het gepompte gas mag niet hoger zijn dan 80°C en de omgevingstemperatuur moet rond de 5°C tot 60°C zijn. Dit zal helpen Voorkom schade aan de pomp en zorg voor een veilige werking. ë Gebruik de vacuümpomp niet als compressiepomp of transportband pomp, omdat dit schade aan de pomp kan veroorzaken en een potentieel risico kan creëren gevaren.

ÿ De bedrijfsspanning van de pomp ligt tussen 192 en 248 V, 50 Hz.

Gebruik een geaard stopcontact om elektrische schokken te voorkomen.

ÿ Trek bij het loskoppelen van de pomp de stekker eruit. Trek de stekker niet uit het stopcontact door aan de draad trekken, omdat dit schade aan het snoer kan veroorzaken en mogelijke gevaren. ÿ

Houd het elektriciteitssnoer vrij van alle apparatuur in de werkplaats en laat het niet in contact komen met de pomp aan het netsnoer hangen om schade aan het snoer te voorkomen en potentiële gevaren voorkomen.

ÿ Gebruik geen beschadigde stekker of stopcontact, omdat dit elektrische schokken kan veroorzaken. schok of brand.

ÿ Sluit het apparaat niet aan of uit met natte handen, omdat dit tot elektrische schokken kan leiden. elektrische schok.

ÿ Sluit het apparaat niet aan, haal de stekker er niet uit en gebruik de schakelaar niet als er een storing is. ontvlambare of explosieve gassen aanwezig. Haal altijd de stekker uit het stopcontact voordat u het uit elkaar halen om mogelijke gevaren te voorkomen.

Richtlijnen voor het omgaan met gevaarlijke stoffen

Uw vacuümpomp mag niet worden gebruikt om brandbare, explosieve of

giftige gassen, of gassen die metalen kunnen aantasten en chemische effecten kunnen uitoefenen ladingen. Pomp bovendien geen gas dat stof of vocht bevat. Als

U moet omgaan met gevaarlijke stoffen en de juiste persoonlijke beschermingsmiddelen gebruiken apparatuur en volg alle richtlijnen voor het veilig hanteren en afvoeren van deze materialen.

AAN DE SLAG

Introductie van de belangrijkste kenmerken van de pomp

ÿ Tweetraps roterende schoepenvacuümpomp met gasballast:

De vacuümpomp is voorzien van een tweetraps roterende schoepenontwerp met een gas ballast. Deze functie vermindert vochtcorrosie van de machine en verlengt de levensduur van de machine en de olie.

ÿ Koperen spoel, vierpolige motor:

De pomp is voorzien van een koperen spoel en een vierpolige motor, die biedt een groter koppel voor een betere start en produceert minder warmte, waardoor het duurzamer is. ÿ Gestanste

aluminium behuizing en ventilatieventilator:

De vacuümpomp heeft een behuizing van gestanst aluminium en een ventilatieopening. ventilator, die zorgt voor een gemakkelijke warmteafvoer en de Prestatiestabiliteit van de pomp. ÿ Anti-Flow-

ontwerp:

De vacuümpomp is ontworpen met een automatische anti-terugslagklep en een handmatige kogelkraan, die terugstroming voorkomt en controle mogelijk maakt het vacuüm, waardoor mogelijke schade aan de apparatuur wordt voorkomen.

Inhoud van de verpakking en specificaties

Model		2KQ-2G	2KQ-3G
Spanning		120V/60Hz	120V/60Hz
Verplaatsing	CFMGratis lucht	5	7
Ultieme vacuum	Goed	8	8
Motor	PK	1/3	12
Inlaatfitting		1/4"SAE mannelijk;3/8"SAE mannelijk;1/2"ACME mannetje;	1/4"SAE mannelijk;3/8"SAE mannelijk;1/2"ACME mannetje;;
Olie capaciteit	ml	280	340
Afmetingen	mm	320*125*230	335*125*250
Netto gewicht	kg	8.6	10.4
Toepasselijk koelmiddel		R134a, R22, R410A en alle andere A1-koelmiddelen

Pakketlijst

2KQ-2G	2KQ-3G
5 CFM vacuümpomp x 1280ml oliefles x 1Gebruiksaanwijzing x 1	7CFM vacuümpomp x 1250ml oliefles x 2Gebruiksaanwijzing x 1

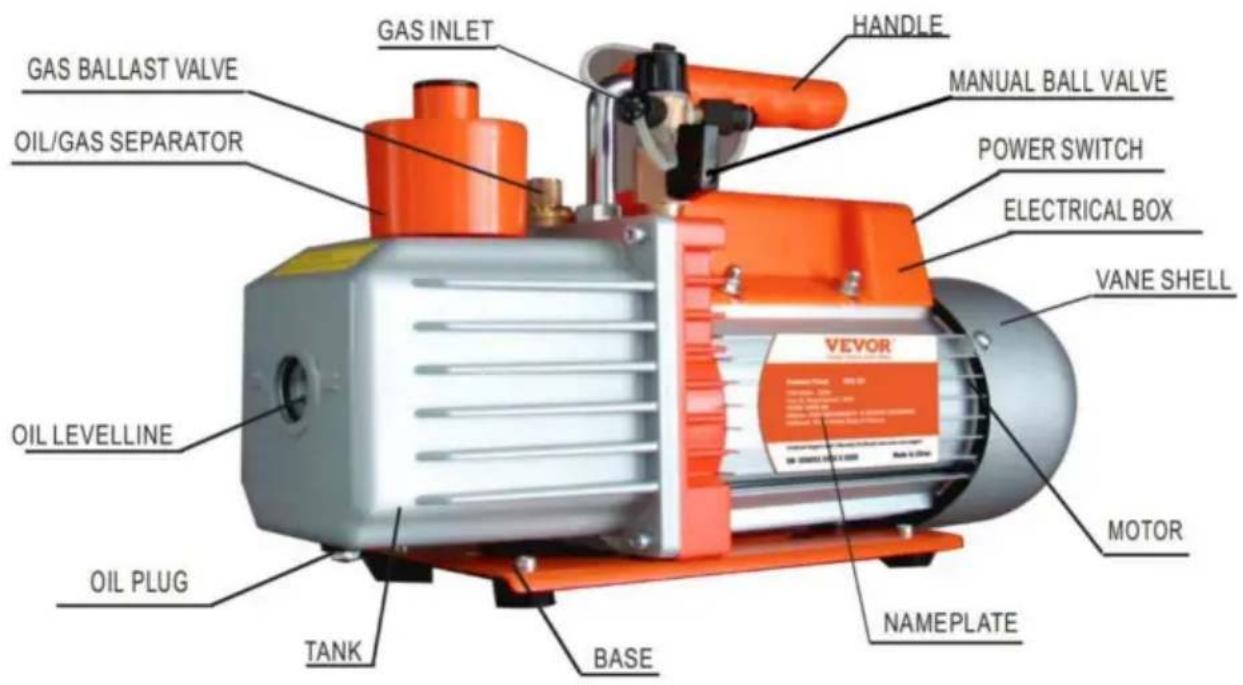

Uitleg van de componenten van de vacuümpomp

GAS BALLAST VALVE OIL/GAS SEPARATOR OIL LEVELLINE OIL PLUG TANK BASE HANDLE MANUAL BALL VALVE POWER SWITCH ELECTRICAL BOX VANE SHELL VEVOR MOTOR NAMEPLATE

Stappen voor het instellen van de vacuümpomp

Door deze stappen te volgen, kunt u uw vacuümpomp correct instellen en om een veilige en efficiënte werking te

garanderen. ä Verwijder voor gebruik de olievulopening/oliegasafscheider en vul deze met de aanbevolen vacuümpompolie. Controleer het oliepeil voor gebruik om ervoor te zorgen dat het niet lager is dan de oliepeillijn. Laat de pomp niet draaien r een laag oliepeil.

ÿ Sluit de te pompen container aan op de gasinlaat met behulp van een korte, afgesloten slar die vrij is van stof, vuil en zware condensatie. Controleer op lekkages voordat u de pomp bedient. ÿ Als

uw vacuümpomp is voorzien van een uitlaatdop, verwijdert u deze.ÿ Sluit de voeding aan en zet de schakelaar aan.ÿ Trek na gebruik de

stekker van de vacuümpomp uit het stopcontact, verwijder de aansluitslangen en dek de uitlaatdop af (indien aanwezig) om olielekken te voorkomen. Dek ook de olieplug af om de olie schoon te houden en te voorkomen dat er vuil in komt de vacuümpomp.

INSTALLATIE EN ONDERHOUD VAN VACUÜMPOMP

Installatie

Om de goede werking van de vacuümpomp te garanderen, volgt u deze instructies: installatierichtlijnen:

ÿ De pomp moet horizontaal en in een droge, geventileerde ruimte worden geplaatst gebied vrij van stof en andere verontreinigingen.

ÿ Zorg voor een vrije ruimte van minimaal 10 cm (4 inch) rondom de pomp om Zorg voor een goede luchtstroom.

ÿ Als u de pomp permanent monteert, verwijdert u de rubberen pads vanaf de onderkant van de basis en gebruik de bestaande schroefgaten om Bevestig de unit met ST4.2-schroeven.

ÿ Zorg bij permanente montage van de pomp voor een goede montage. speling, vooral bij de luchtinlaat aan het einde van de schoepenbehuizing. ÿ Als er een speciale elektromagnetische klep nodig is, kan deze op de gasinlaat.

De vacuümpomp aansluiten op het te evacueren systeem

Door deze richtlijnen en stappen te volgen, kunt u de vacuümdruk en sluit de vacuümpomp veilig aan op het systeem wordt geëvacueerd.

ÿ Identificeer de gasinlaat op de vacuümpomp en de gasuitlaat op de systeem wordt ontruimd.

ÿ Gebruik een korte, afgesloten slang om de gasinlaat op de vacuümpomp aan te sluite naar de gasuitlaat op het systeem dat wordt geëvacueerd. Zorg ervoor dat de slang vrij is van stof, vuil en zware condensatie. ÿ

Controleer op eventuele lekkages in de aansluiting voordat u de pomp start.

Onderhoud

Een goed onderhoud van de vacuümpomp is essentieel om een optimale werking ervan te garanderen prestaties. Hier zijn enkele richtlijnen voor onderhoud:

ÿ Houd de pomp schoon en vrij van vreemde stoffen. ÿ Zorg dat de olie tot het oliepeil is gevuld en laat de pomp nooit draaien zonder olie.

ÿ Houd de olie schoon. Als de olie vuil, modderig of waterig wordt of andere

vluchtige stoffen binnendringen, zal het de prestaties van de pomp beïnvloeden, en de olie moet

worden vervangen. Om de olie te vervangen, start de pomp en

laat het ongeveer 30 minuten draaien om de olie dun te maken. Stop dan de pomp

en laat de olie uit de olieaftapplug lopen. Open de gasinlaat en laat de

pomp gedurende 1-2 minuten terwijl u een kleine hoeveelheid schone olie toevoegt aan de

gasinlaat. Dit is om de resterende olie van binnenuit de pomp te vervangen.

Nadat u er zeker van bent dat de pomp schoon is, plaatst u de aftapplug terug en vult u de tank bij.

de schone pompolie van de gasinlaat naar het oliepeil. ÿ Om de pomp

op te bergen wanneer deze gedurende langere tijd niet wordt gebruikt, moet u de

oliedop en uitlaatdop (indien van toepassing) en bewaar deze op een droge plaats. ÿ

Reparatie van de pomp mag alleen worden uitgevoerd door een gekwalificeerde servicedienst technicus.

Probleem	Mogelijke oorzaak	Correctie
Lage vacuümgraad	1. Onvoldoende olie	1. Voeg olie toe tot aan de oliepeillijn
	2. Vuile olie	2. Vervang de olie
	3. Olie-inlaat is geblokkeerd	3. Reinig de olie-inlaat of het oliefilter
	4. Slang of gasinlaat is verstopt	4. Controleer de verbindingsleidingen
	5. Pomp is niet geschikt voor de sollicitatie	5. Zorg voor een geschikte pomp voor de sollicitatie
Olielekken	1. Oliekeerring is beschadigd	1. Vervang de oliekeerring
	2. De behuizingpakking zit los of versleten	2. Vervang de behuizingpakking
Oliespray	1. Te veel olie	1. Stel het oliepeil af op de aanbevolen niveau
	2. Gasinlaatdruk is te hoog of er is teveel gas gebruikt gepompt	2. Gebruik een grotere pomp of verminder gasinlaatdruk
Beginmoeilijkheid	1. Olietemperatuur is te laag	1. Probeer de pomp te starten meerdere keren om de olie op te warmen

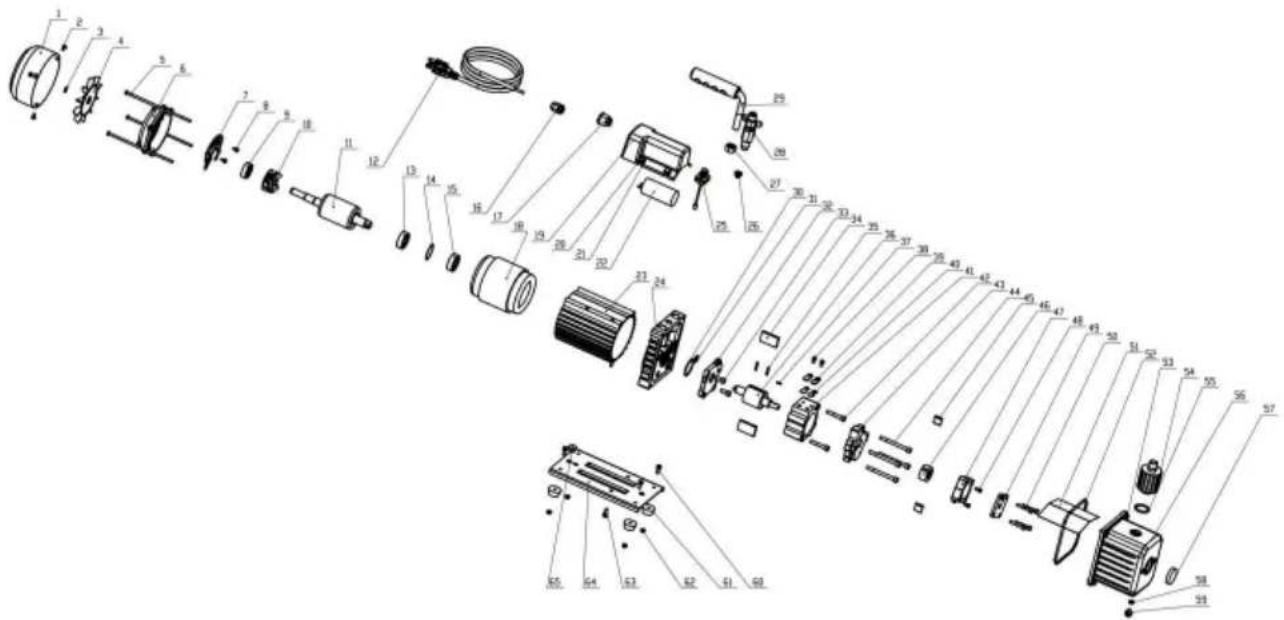

EXPLODED DIAGRAM VAN DE POMP

1	Ventilatorkap	24	Beugel	47	Stator met terugpomp
2	Schroef	25	Gasballastfitting	48	Schroef
3	Borgring	26	Schermer	49	Terugpompdeksel
4	Fan	27	Moer	50	Schroef
5	Schroef	28	Gasinlaat	51	Kapbord
6	Motor achterklep	29	Hendel	52	O-ring
7	Centrifugale grondplaat	30	O-ring	53	Schroef
8	Schroef	31	O-ring	54	Oliegasscheider
9	Handelswijze	32	Stator met voorpomp	55	O-ring
10	Centrifugaal	33	Schroef	56	Olietank
11	Motorrotorcomponenten 34		Voorste pomp schoep	57	Oliepeil
12	Stroomkabel	35	Lente	58	O-ring
13	Handelswijze	36	Voorste pomprotor	59	Olieaftapplug
14	Golfvorm pakking	37	Rechte speld	60	Schroef
15	Handelswijze	38	Schroef	61	Rubberen voetjes
16	Isolerende doorvoer	39	Valve platen	62	Moer
17	Stroomschakelaar	40	Uitlaatklepplaat	63	Schroef
18	Motor stator componenten 41		Stator met voorpomp	64	Plint
19	Aansluitdoos basis	42	Schroef	65	Rubberen pad
