MODE D'EMPLOI BTC002C Vevor
Pour la vidéo d'installation, veuillez scanner le code QR pour y acc
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du ma avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veu nous excuser de ne pas vous informer ultérieurement des mises à jour technol
ou logicielles de notre produit.
AVERTISSEMENT:
Veuillez lire attentivement ce document avant d'utiliser ce produit. Le non-respect ces instructions peut entraîner des blessures graves.
Précautions de montage
- Assembler uniquement conformément à ces instructions. Un assemblage incorrect p créer des dangers.
- Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes l'assemblage.
- Gardez la zone de montage propre et bien éclairée.
- Gardez les spectateurs hors de la zone pendant le montage.
- Ne montez pas si vous êtes fatigué ou sous l'influence de l'alcool, de drogues d médicaments.
- Les capacités du produit s'appliquent uniquement aux produits correctement et entièrement assemblés.
- Assemblez sur une surface plane, de niveau, dure et lisse capable de supporter sécurité la remorque de jardin.
- Pour plus d'informations sur les pièces listées dans les pages suivantes, veuillez le schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans espace de travail propre.
- On estime que l'installation de ce produit peut être réalisée en 20 minutes par 2 personnes.
- Comme l'assemblage de ce produit nécessite un grand nombre de vis, nous avons des vis de rechange. Ainsi, vous n'aurez plus à vous inquiéter s'il vous reste des l'assemblage.
Précautions d'emploi
- NE PAS S'ASSEOIR NI SE TENIR DEBOUT SUR CET ARTICLE.
- Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité article.
- Ne pas dépasser la dose spécifiée capacités de poids.
- Utiliser uniquement sur une surface plane, de niveau, dure et lisse pouvant suppôt toute sécurité une remorque de jardin entièrement chargée.
- Utiliser uniquement comme prévu.
- Inspectez avant chaque utilisation ; ne pas utiliser si des pièces sont desserrées endommagées.
CONSERVEZ CE MANUEL

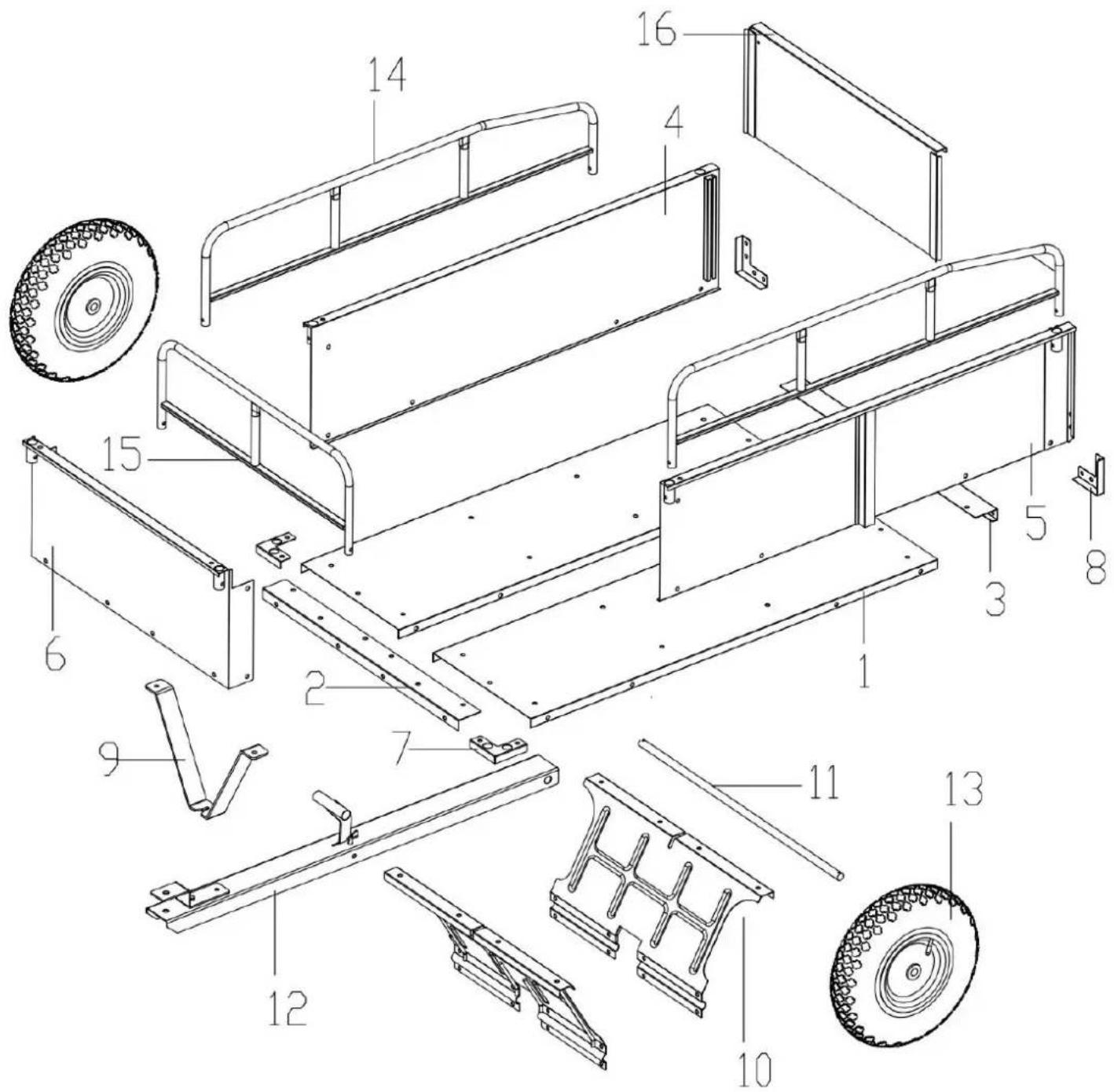

PARTS LIST
| No n. | Partie | Qté. | No n. | Partie | Qté. |
| 1 | ![]() | 2 | 2 | ![]() | 1 |
| 3 | ![]() | 1 | 4 | ![]() | 1 |
| 5 | ![]() | 1 | 6 | ![]() | 1 |
| 7 | ![]() | 2 | 8 | ![]() | 2 |
| 9 | ![]() | 1 | 10 | ![]() | 2 |
| 11 | ![]() | 1 | 12 | ![]() | 1 |
| 13 | ![]() | 2 | 14 | ![]() | 2 |
| 15 | ![]() | 1 | 16 | ![]() | 1 |
| UN | M8*15mm | 54 | B | M8*30mm | 2 |
| C | ![]() | 4 | D | ![]() | 2 |
| E | ![]() | 1 | F | ![]() | 2 |
![]() | 1 | ![]() | 1 | ||

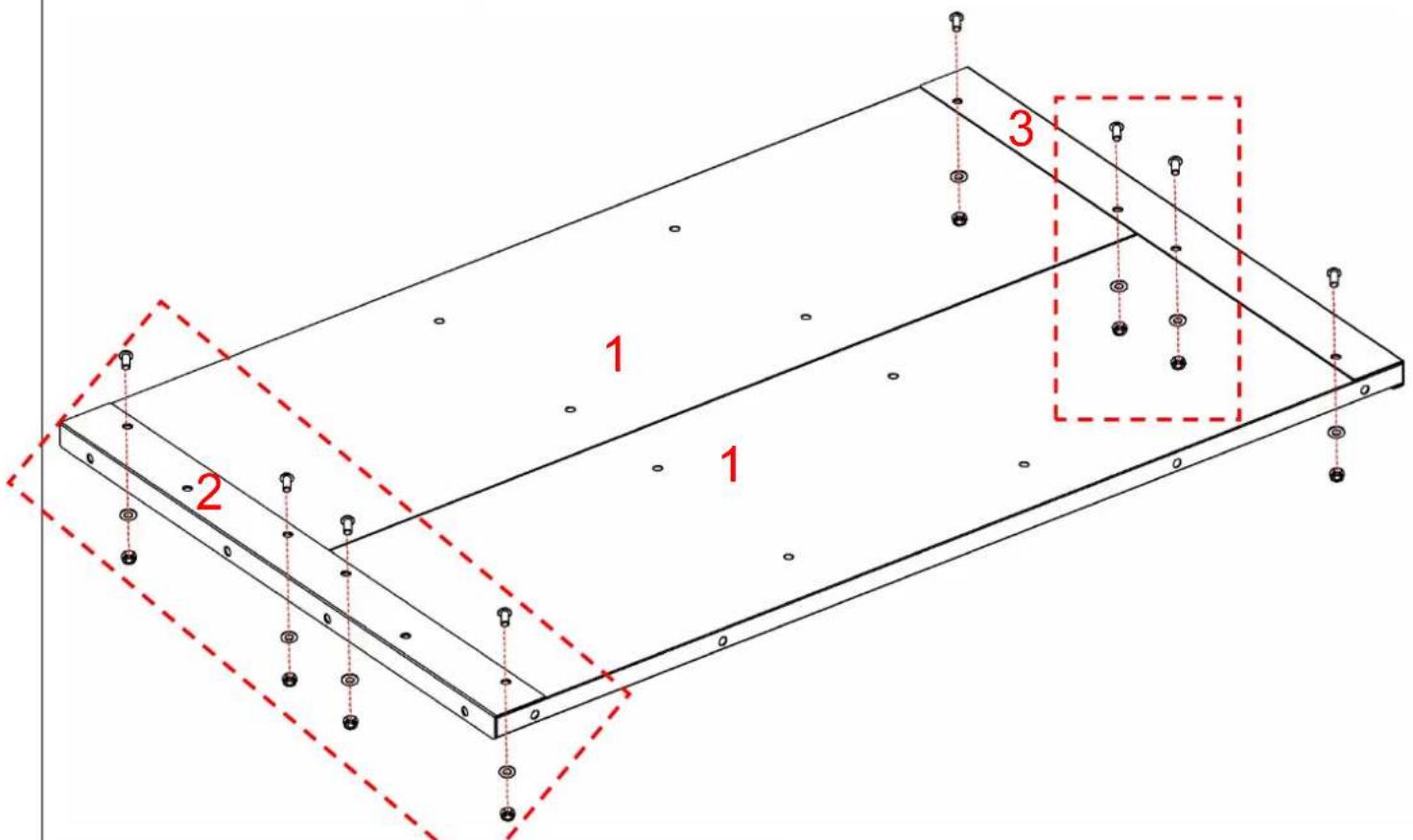

Fermez les deux plaques de base (1 x 2) et alignez-les, puis fixez-les avec des vis (A
| Étape 2 | 2 x 1 |
Un x8 | 3 x 1 |


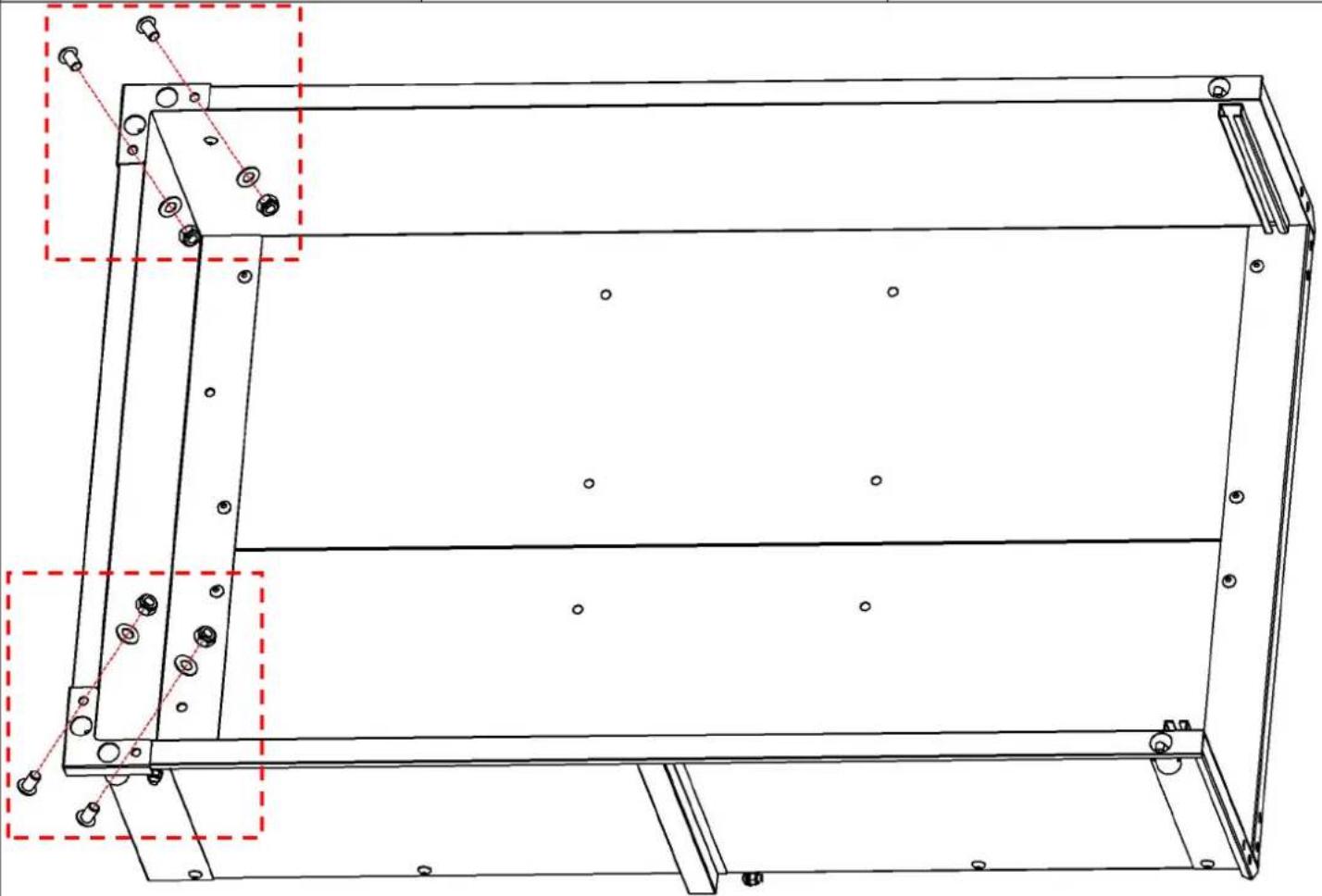

A 3- Retournez la plaque de base (1) de l'autre côté puis installez-la.

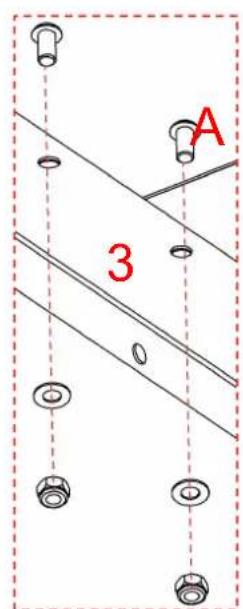

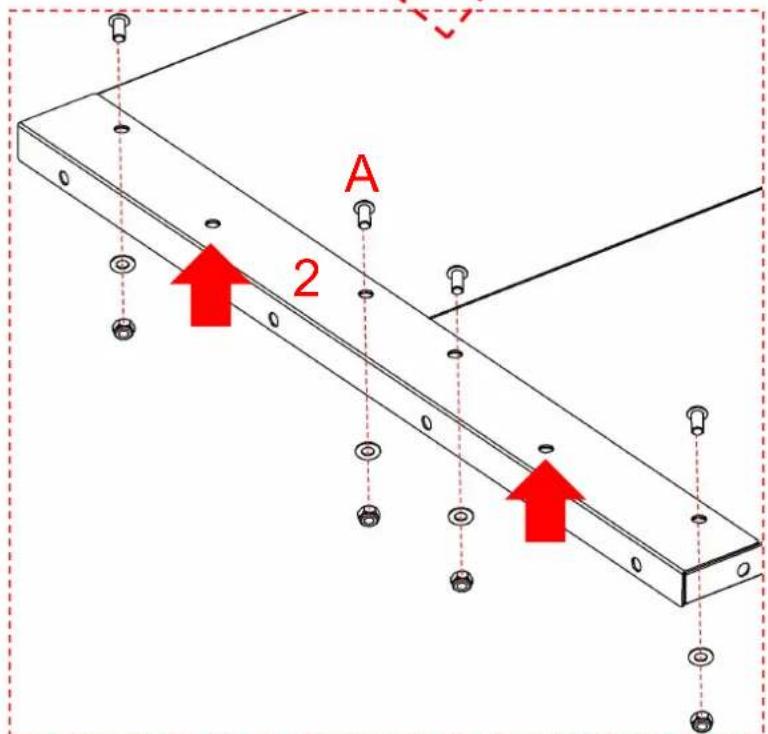

- Installez les cornières (2 ; 3) aux deux extrémités respectivement et fixez-les avec de Attention : Ne vissez pas pour le moment les deux trous de fixation marqués par le fer d'angle (2) ; ils sont réservés pour être utilisés dans les étapes d'installation
Étape 3

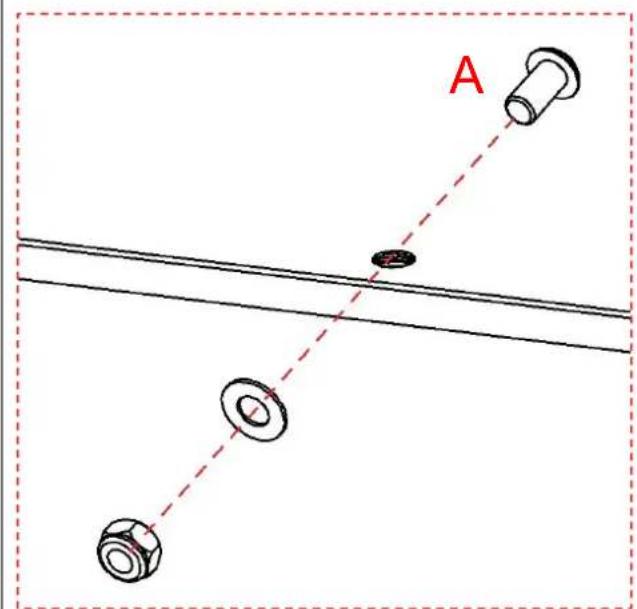

Alignez le panneau latéral (4) avec la plaque de base (1) et fixez-les avec des vis (A) Attention : Ne pas visser dans le trou indiqué par la flèche sur le panneau latéral réservé à une étape ultérieure de l'assemblage.
| Étape 4 | 5 x 1 | Un x3 |


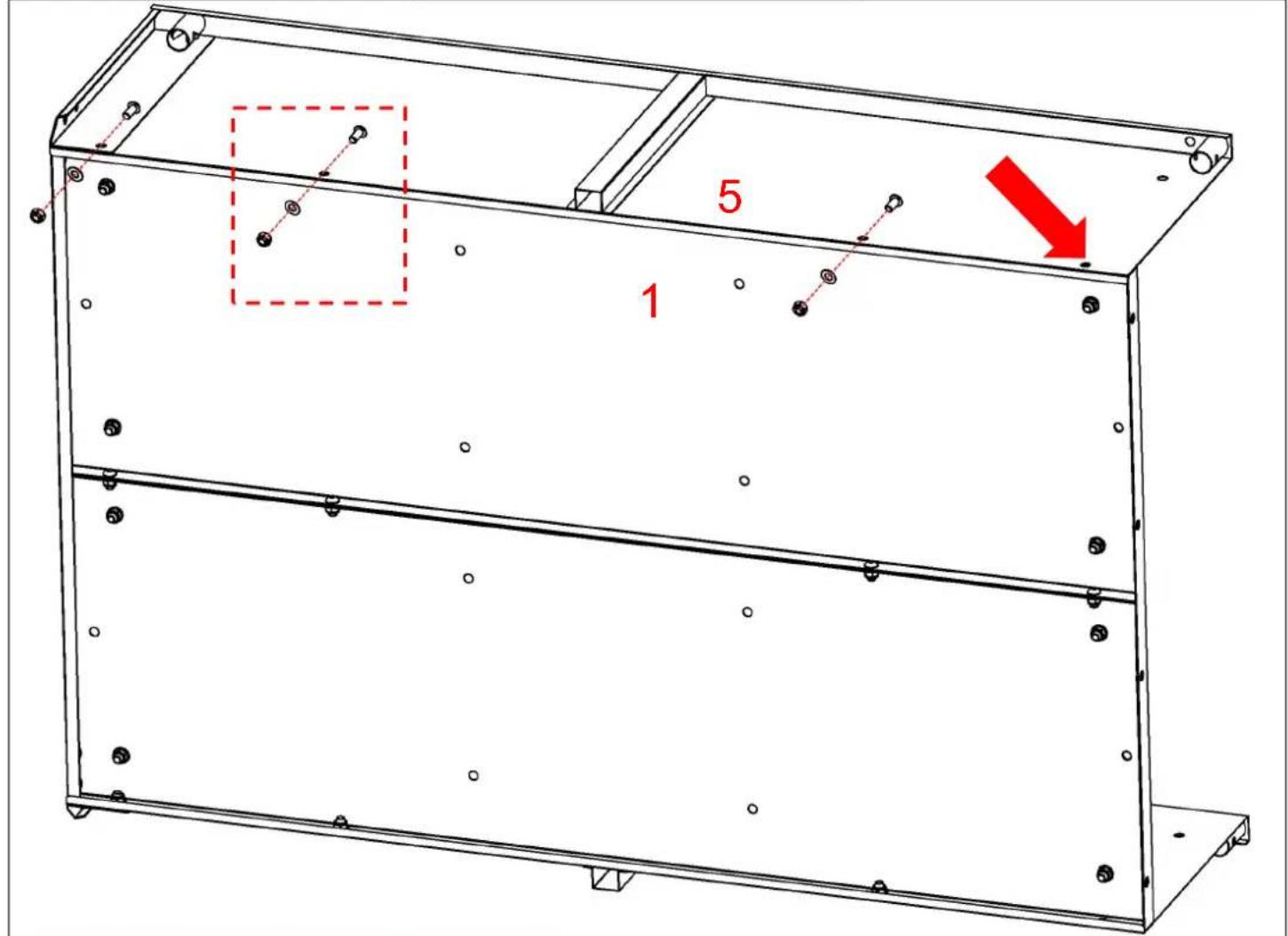

AAlignez le panneau latéral (5) avec la plaque de base (1) et fixez-les avec des vis (A) Attention : Ne pas visser dans le trou indiqué par la flèche sur le panneau latéral réservé à une étape ultérieure de l'assemblage.
Étape 5

Alignez le panneau avant (6) avec les panneaux latéraux et la plaque de base, puis fixe vis (A).
| Attention : Faites attention au sens d'installation des vis. | ||
| Étape 6 | 7 x2 | Un x4 |
![]() | ||
![]() | ||

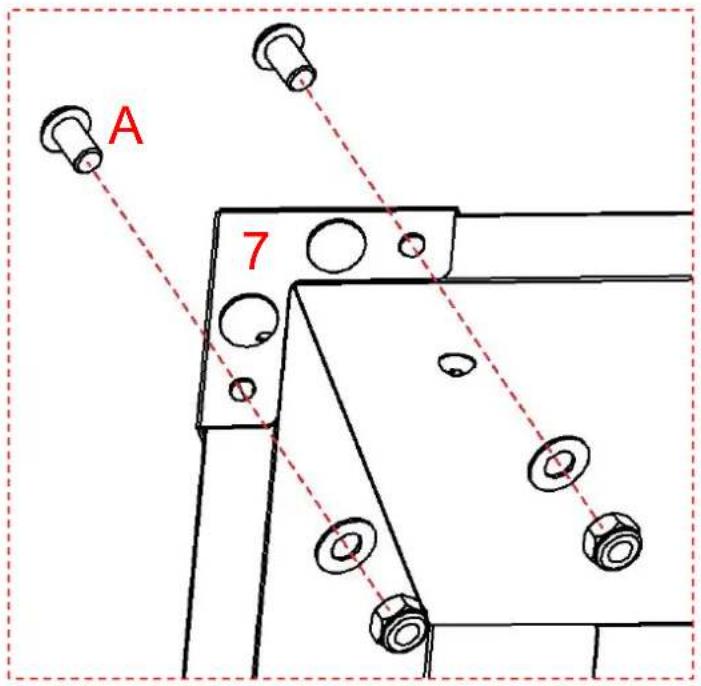

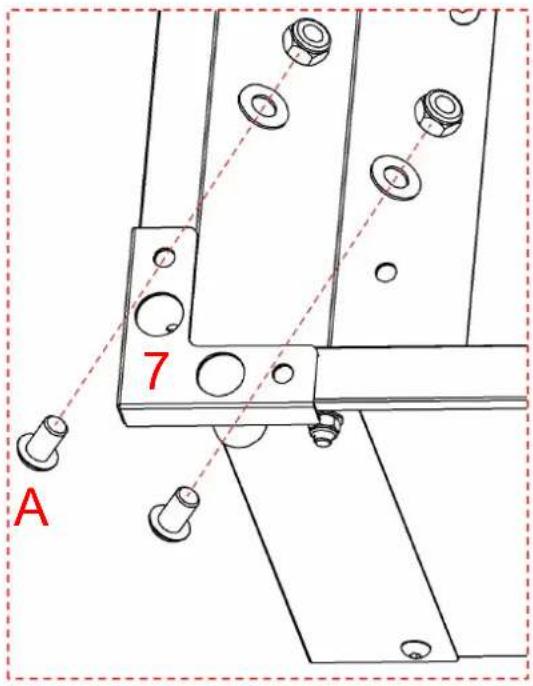

| Installez la tôle de fer (7) sur le panneau avant et les panneaux latéraux, et fixez-la av | ||


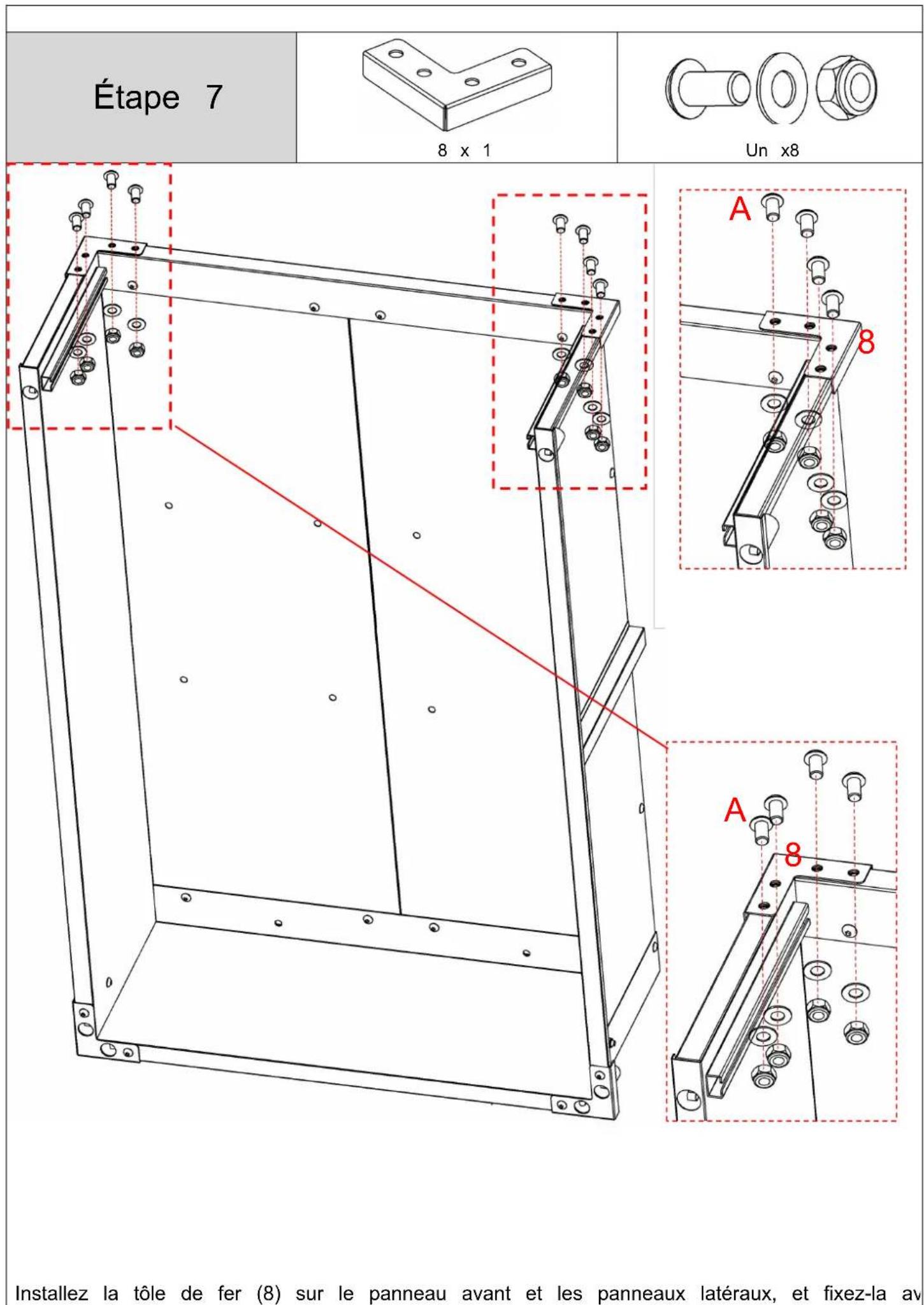

Étape 7 8 x 1 Un x8 A B A 8 Installez la tôle de fer (8) sur le panneau avant et les panneaux latéraux, et fixez-la avÉtape 8

Installez le support en V (9) sur la plaque de base et fixez-le avec les vis corresponda
| sont relativement longues). | ||
| Étape 9 | 10 x2 | Un x8 |
A
10
Passez l'arbre en fer (11) à travers la fente entre les plaques de fer (10) et insérez-le traction (12) en position médiane.
Prudence: La tige de traction doit être installée dans le sens indiqué sur le schém
Étape 12

Lors de la fixation et de la connexion des deux plaques de fer (10) , fixez les 4 trous avec des vis (A) .
Attention : Ne serrez pas les vis ici pour le moment ; elles sont réservées pour é fond dans les étapes suivantes.
Veuillez serrer complètement les 16 vis qui fixent la plaque de fer (10) .
Étape 15

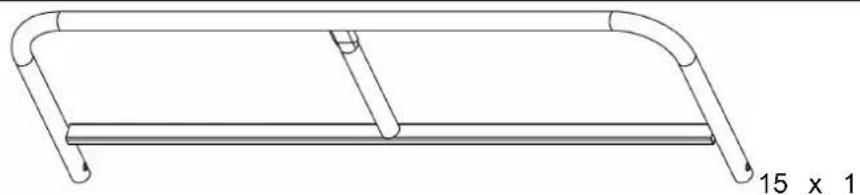

Veuillez insérer avec précision le garde-corps (14 ; 15) dans le trou de montage sur le
Étape 16

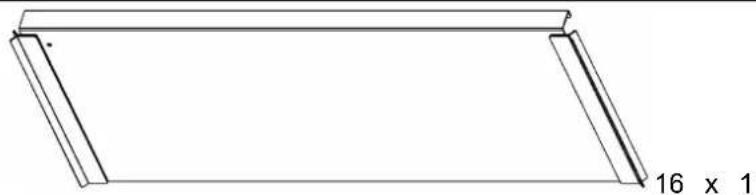

Veuillez insérer avec précision la plaque arrière (16) dans la fente de montage sur le c


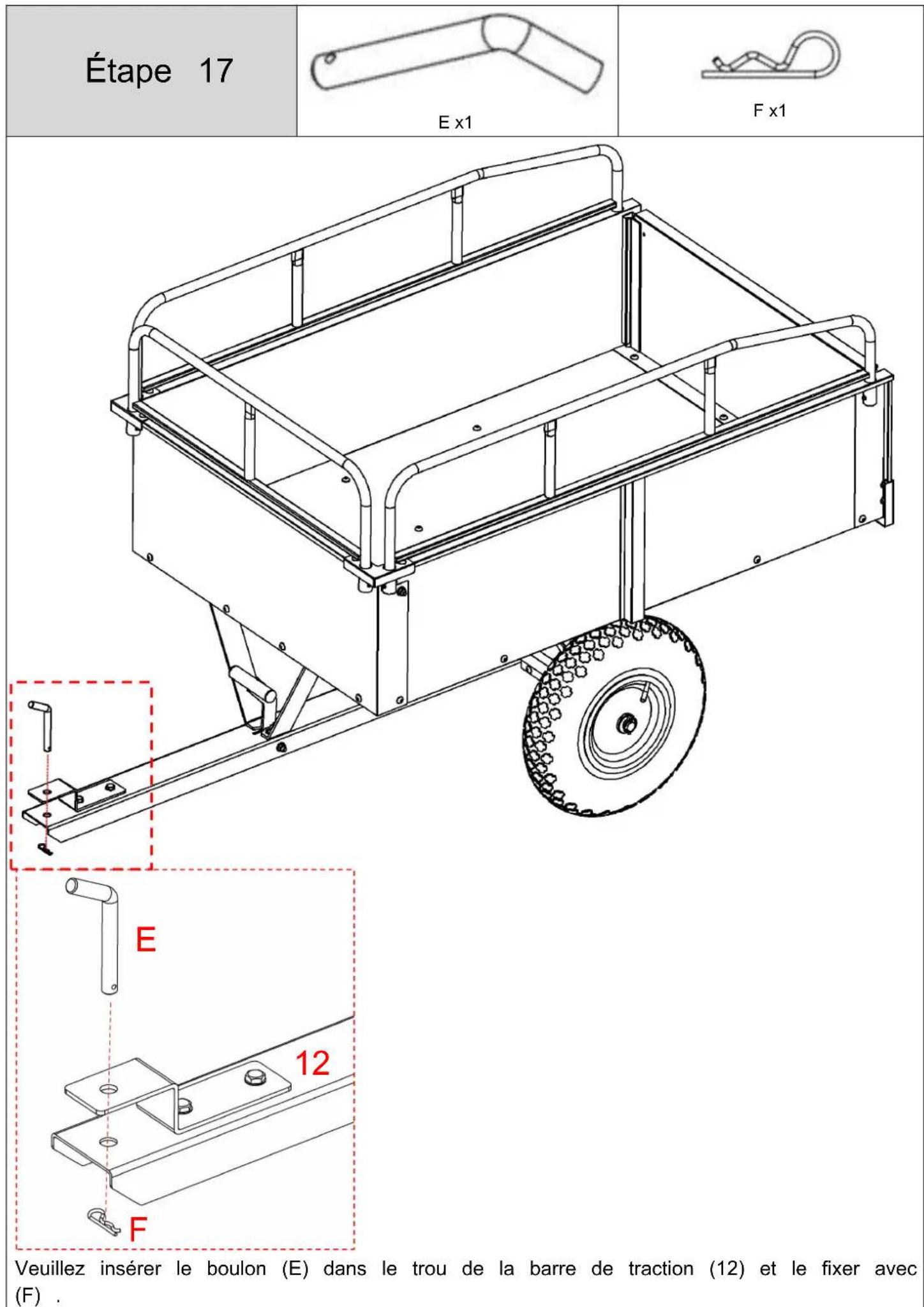

Étape 17 E x1 F x1 E 12 F Veuillez insérer le boulon (E) dans le trou de la barre de traction (12) et le fixer avec (F).Attention : La fonction de ce boulon et de cette goupille en R est de connecter la véhicule tracteur.

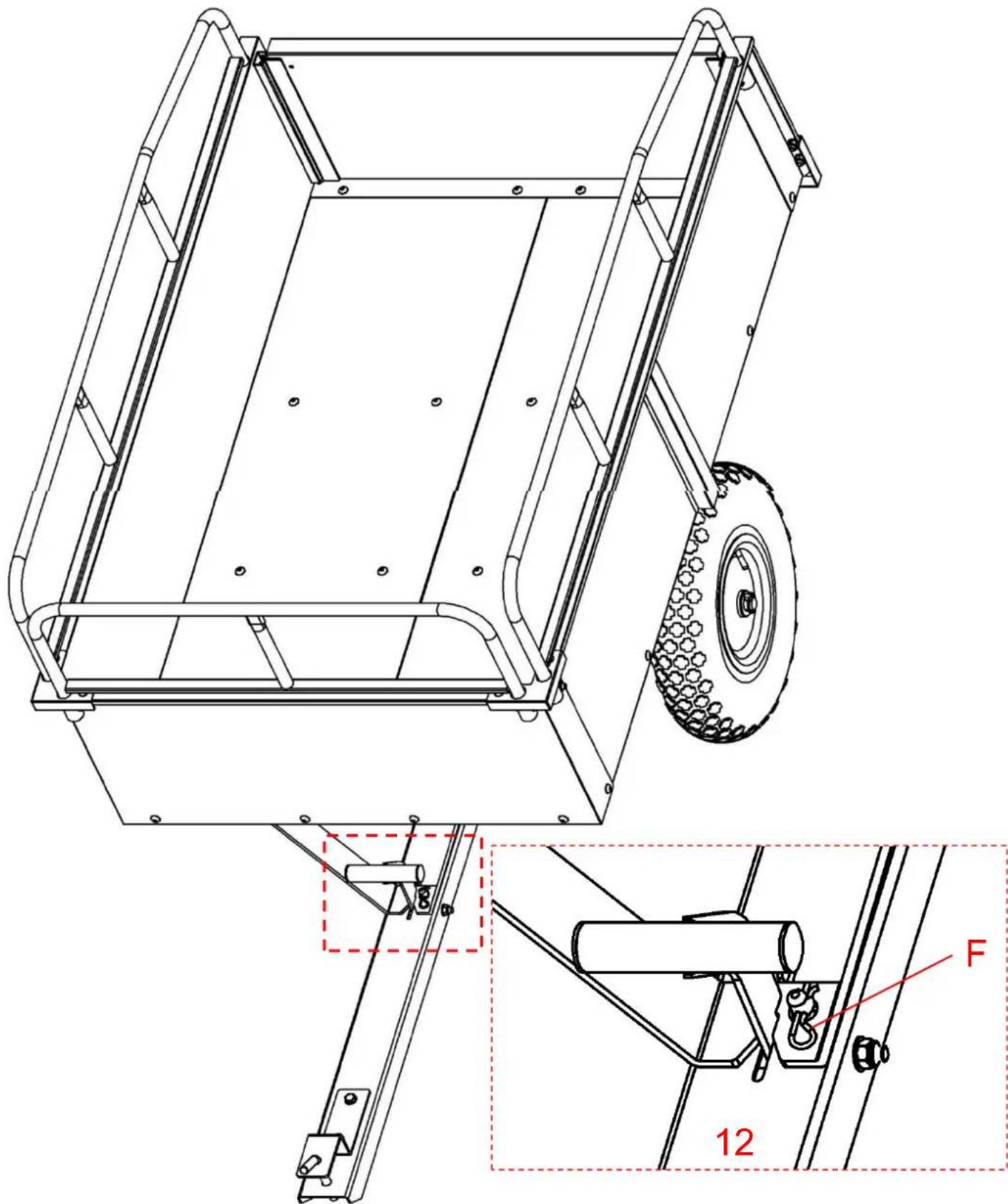

Étape 18

F x1

Insérez la goupille R (F) dans le trou correspondant du timon (12).
Attention : la fonction principale de cette goupille en R est de verrouiller fermemen dispositif d'ouverture-fermeture pendant la phase de remorquage de la remorque, em
le dispositif d'ouverture-fermeture de s'ouvrir accidentellement en raison des bosses route, des vibrations, etc. pendant le transport, garantissant ainsi la sécurité et la processus de remorquage et de transport.
PRODUCT PARAMETER
| Modèle | BTC002C |
| Volume | 12 pi3 ~ 15 pi3 |
| Taille du chariot | 1170*760*500mm |
| Capacité de chargement maximale | 750 livres |
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
REPRÉSENTANT CE : E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
REPRÉSENTANT AU ROYAUME-UNI : YH CONSULTING LIMITED.
Importé aux États-Unis : Sanven Technology Ltd.
