GEBRUIKSAANWIJZING BTC002C Vevor

Scan de QR-code om toegang te krijgen tot de installatievideo.

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u h product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het pro u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de h

van eventuele technologische of software-updates voor ons product.

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan kan e letsel tot gevolg hebben.

Voorzorgsmaatregelen bij de montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Kom niet in actie als u moe bent of onder invloed van alcohol, drugs of medicij
6. De producteigenschappen gelden uitsluitend voor correct en volledig gemonteerde producten.
7. Garden Trailer veilig kan dragen .
8. Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's vermeld het montageschema in deze handleiding. Pak alle onderdelen uit en scheid van elkaar op een schone werkplek.
9. Naar schatting kan de installatie van dit product binnen 20 minuten door 2 person worden voltooid.
10. Omdat er een groot aantal schroeven nodig is voor de montage van dit product, we reserveschroeven meegeleverd. U hoeft zich dus geen zorgen te maken als u montage nog schroeven over heeft.

Gebruik voorzorgsmaatregelen

1. NIET OP DIT ITEM ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit arti
3. Niet overschrijden aangegeven gewichtscapaciteiten.
4. Gebruik de aanhanger alleen op een vlakke, egale, harde en gladde ondergrond volledig beladen tuintrailer veilig kan dragen.
5. Alleen gebruiken zoals bedoeld.
6. Controleer het product voor elk gebruik. Niet gebruiken als er onderdelen loszitten beschadigd zijn.

BEWAAR DEZE HANDLEIDING

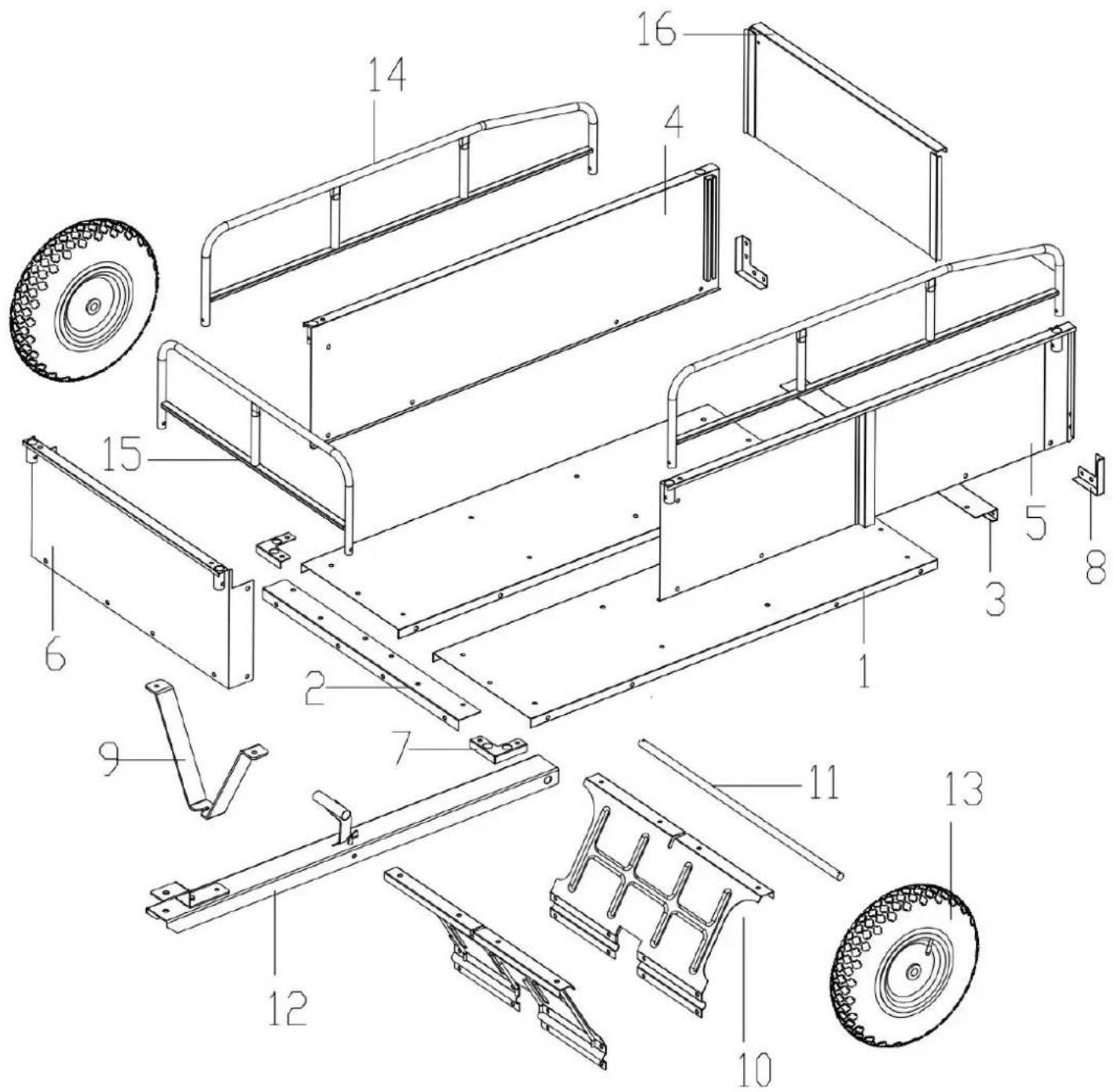

PARTS LIST

Ne e.	Deel	AAN TAL	Ne e.	Deel	AAN TAL
1		2	2		1
3		1	4		1
5	KKZ2]	1	6		1
7		2	8		2
9		1	10		2
11		1	12		1
13		2	14		2
15		1	16		1
A	M8*15mm	54	B	M8*30mm	2
C		4	D		2
E		1	F		2
		1			1

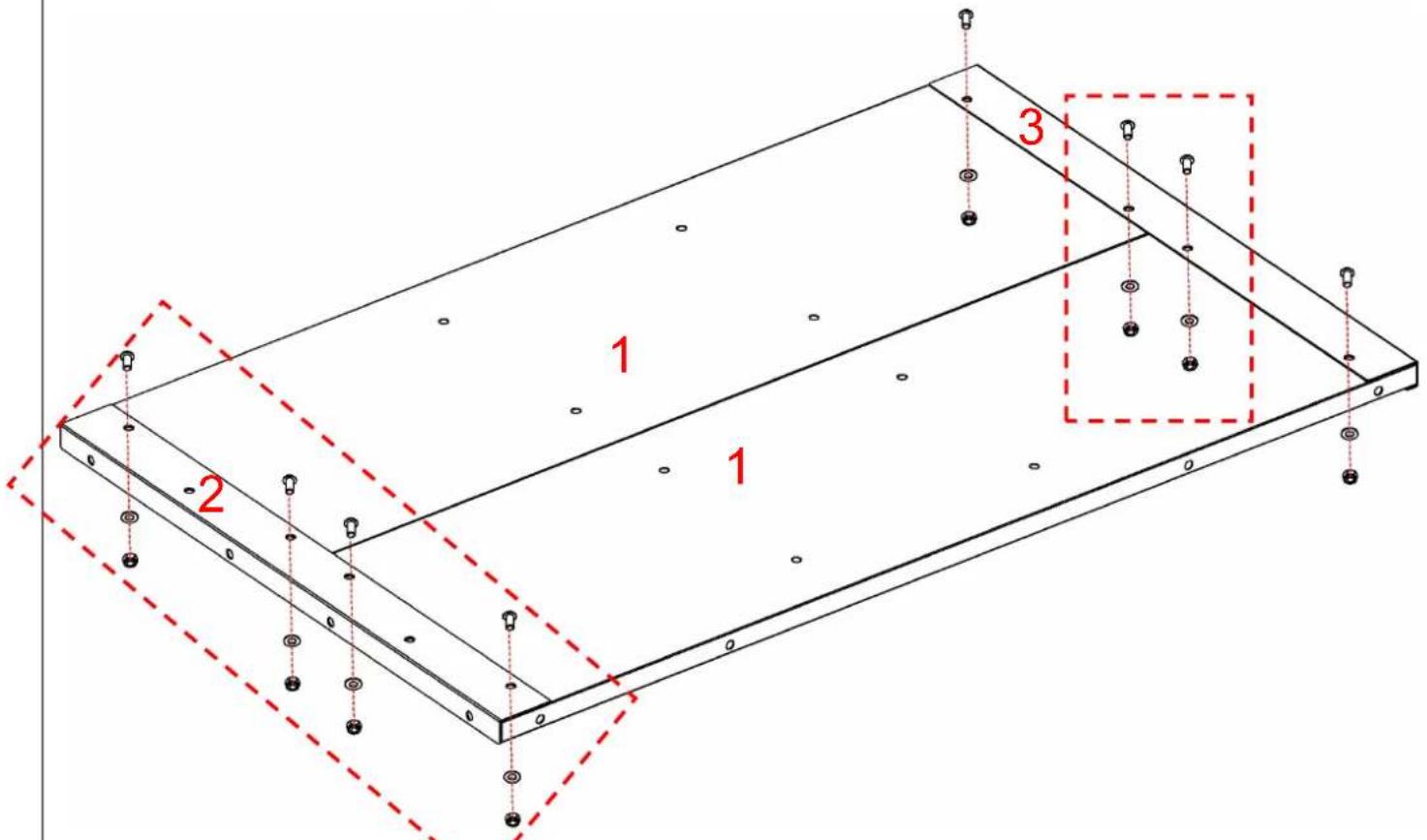

Stap 1 1x2 Een x4 Sluit de twee basisplaten (1 x 2) en lijn ze uit. Bevestig ze vervolgens met schroeven

Stap 2
Een x8

1 2 3 1 1

A 2

A 3

1. Draai de basisplaat (1) om naar de andere kant en monteer deze vervolgens.

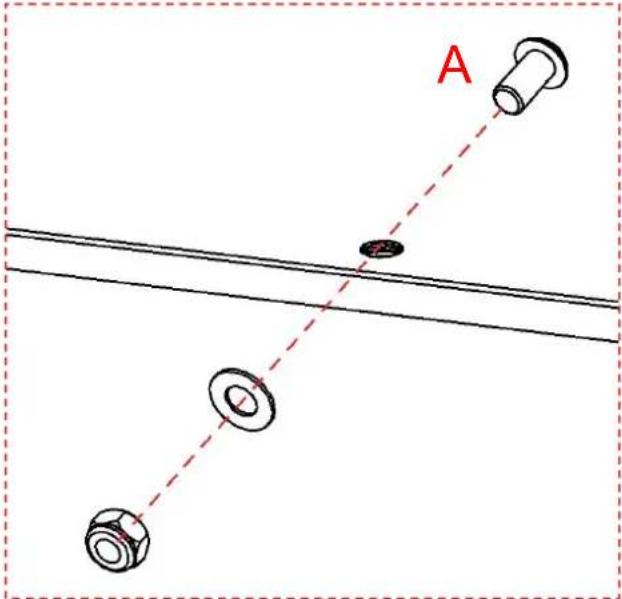

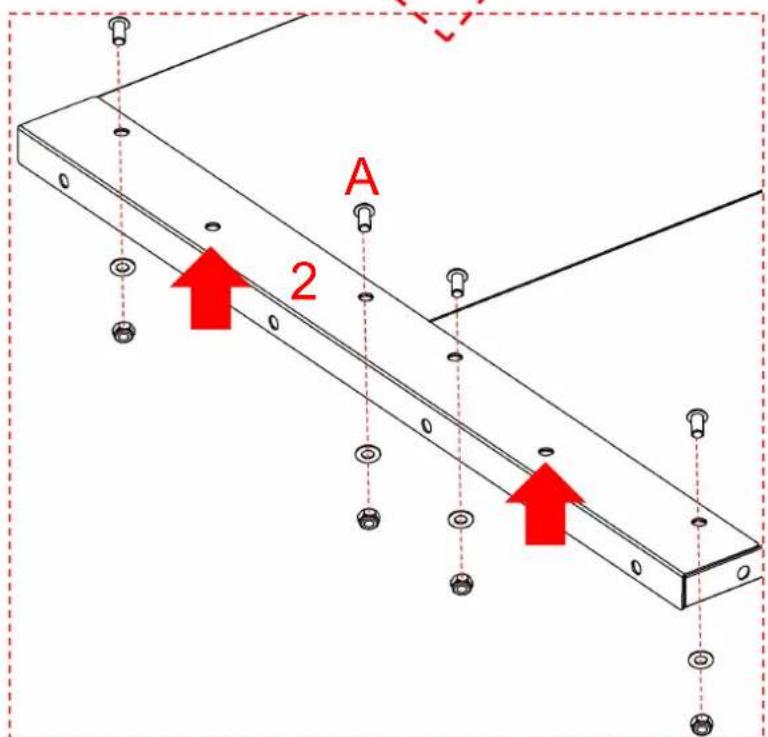

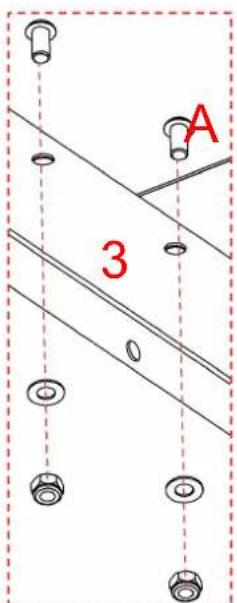

2. Plaats aan beide uiteinden hoekijzers (2;3) en bevestig deze met schroeven (A).

Let op: De twee met de pijl gemarkeerde bevestigingsgaten op het hoekijzer (2) mo voorlopig nog niet worden vastgedraaid; deze zijn gereserveerd voor gebruik bij late

montagestappen.
Stap 3	4x1	Een x3

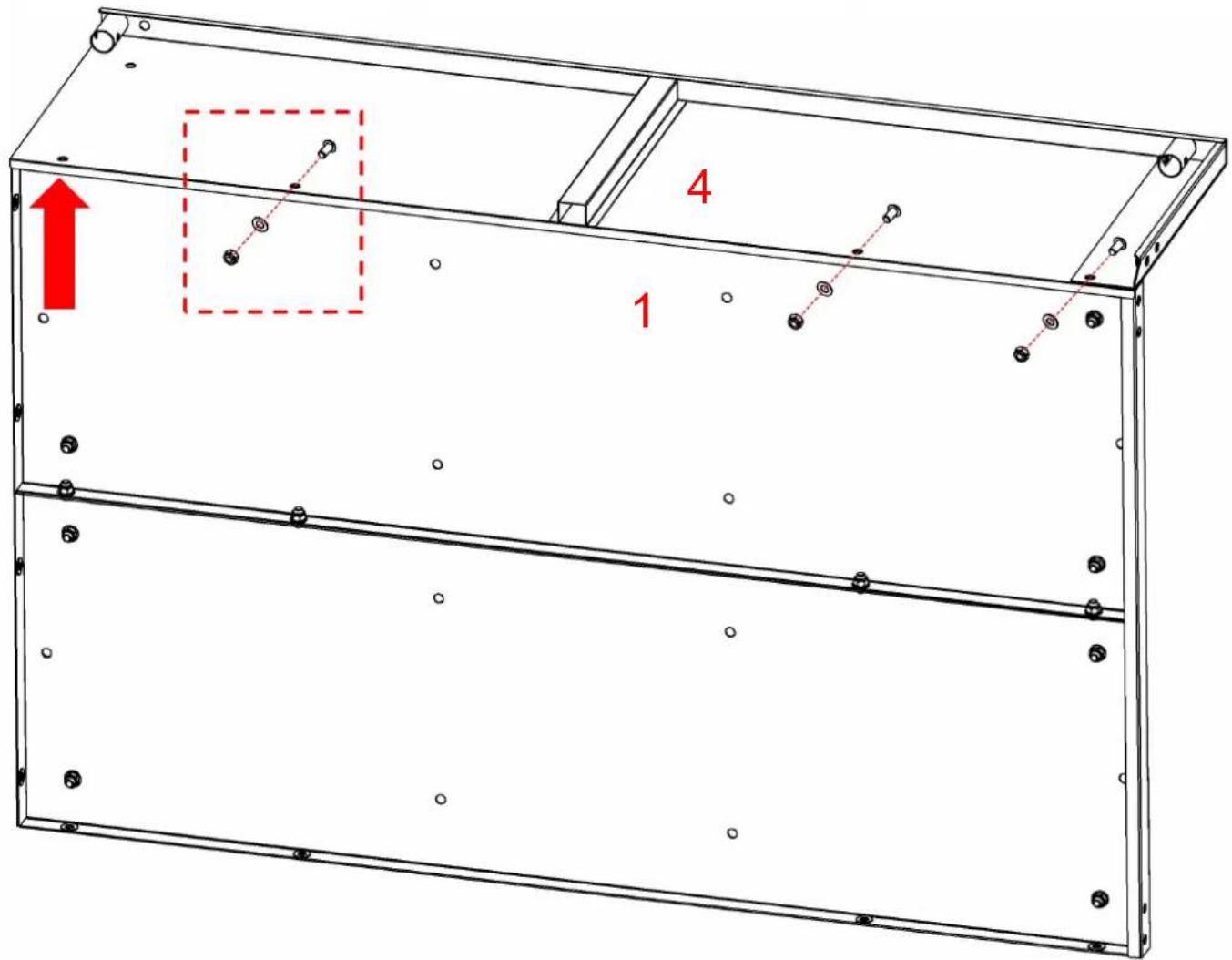

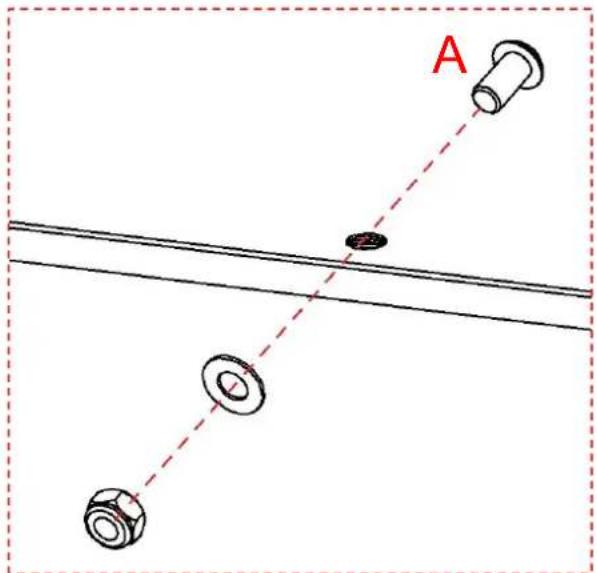

Lijn het zijpaneel (4) uit met de grondplaat (1) en bevestig ze met schroeven (A).Let op: Schroef geen schroeven in het gemarkeerde gat (aangegeven met de pijl opzijpaneel). Dit gat is gereserveerd voor een volgende montagestap.
Stap 4	5x1	Een x3

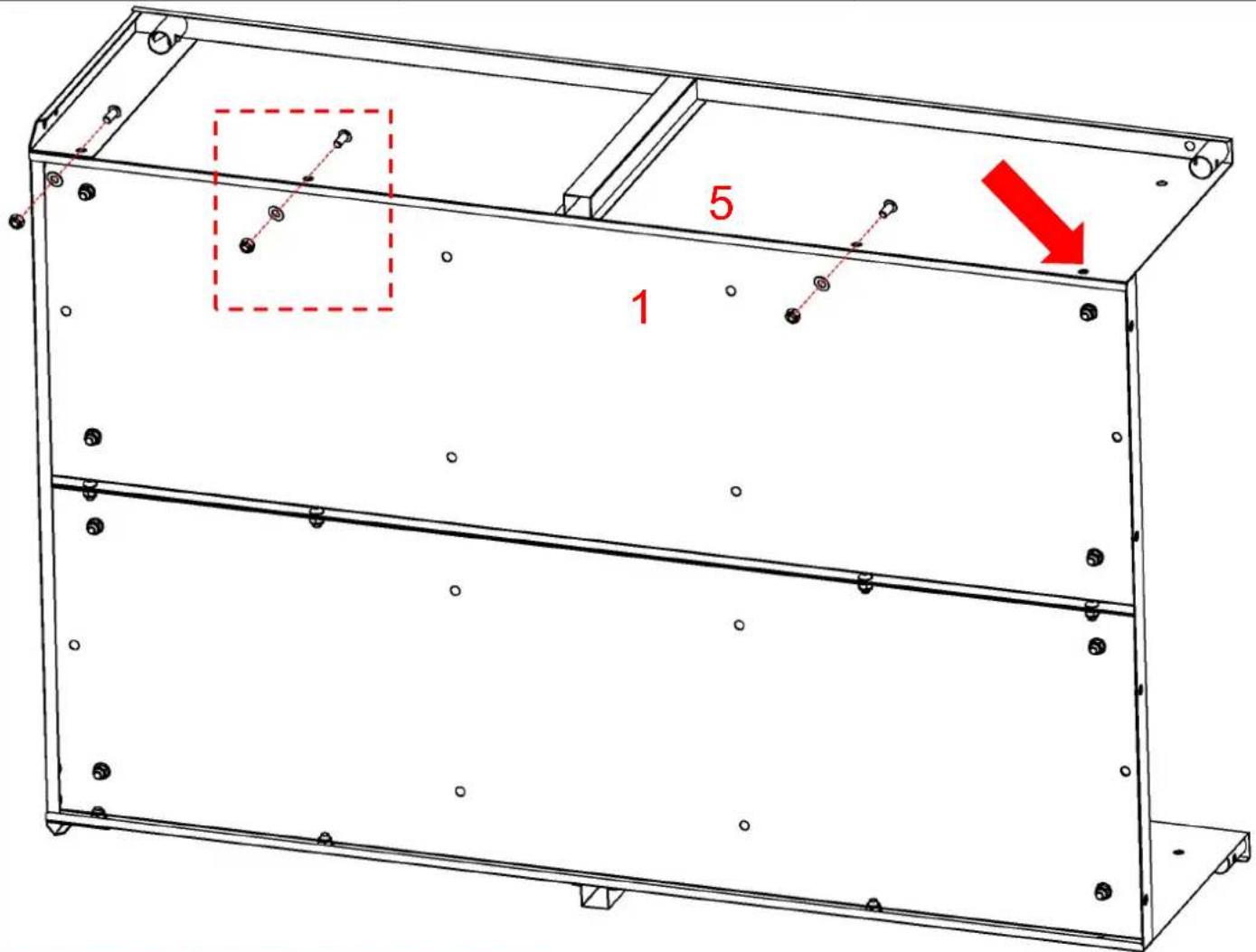

Lijn het zijpaneel (5) uit met de grondplaat (1) en bevestig ze met schroeven (A).Let op: Schroef geen schroeven in het gemarkeerde gat (aangegeven met de pijl op

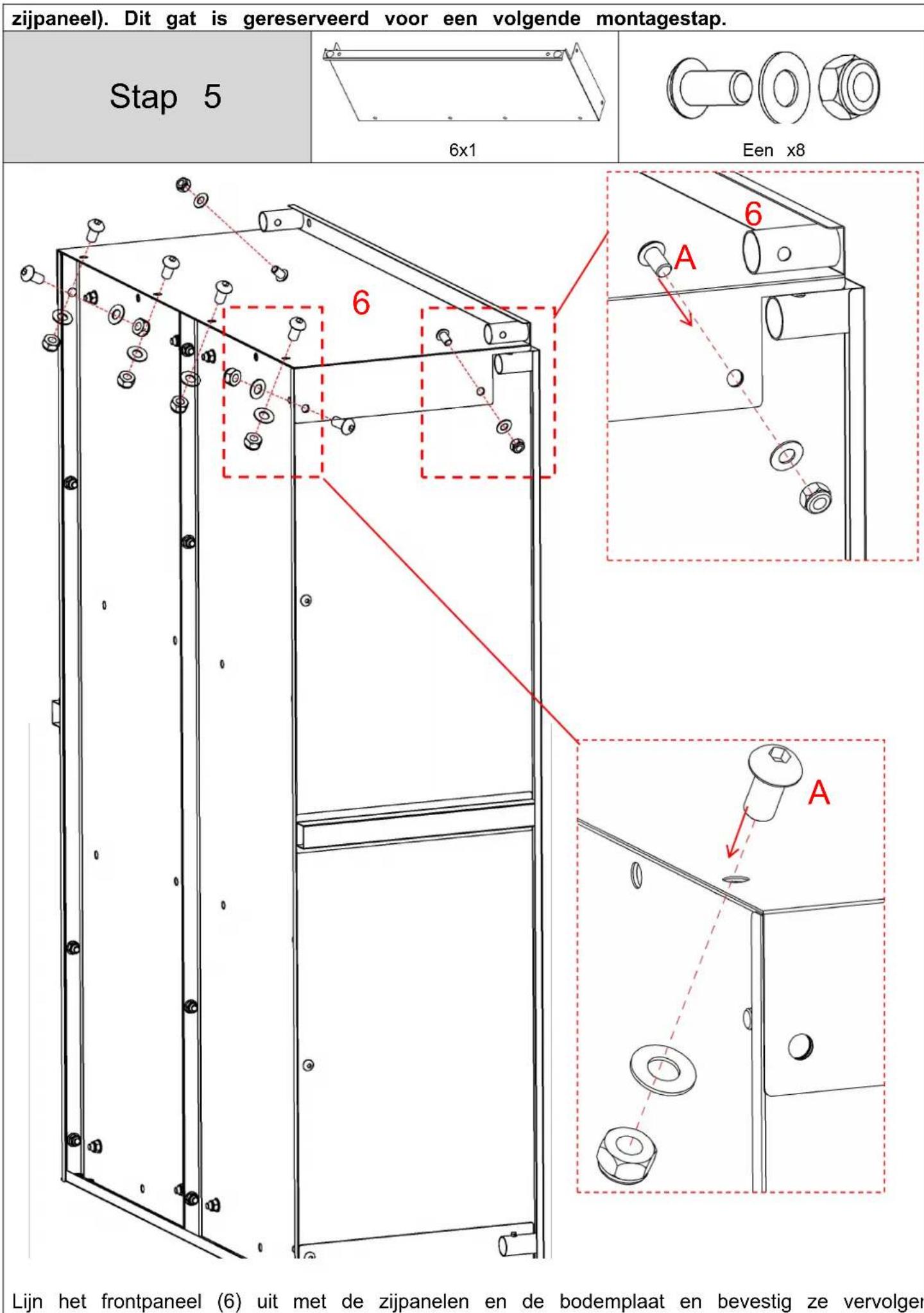

schroeven (A).Let op: Let op de montagerichting van de schroeven.
Stap 6	7x2	Een x4

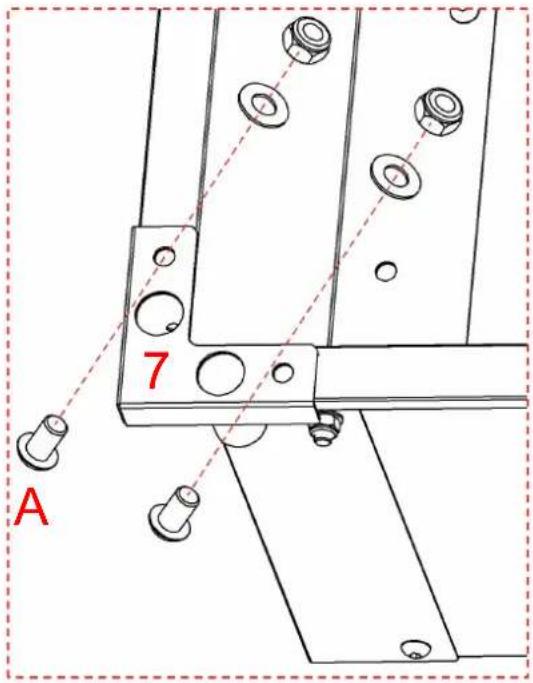

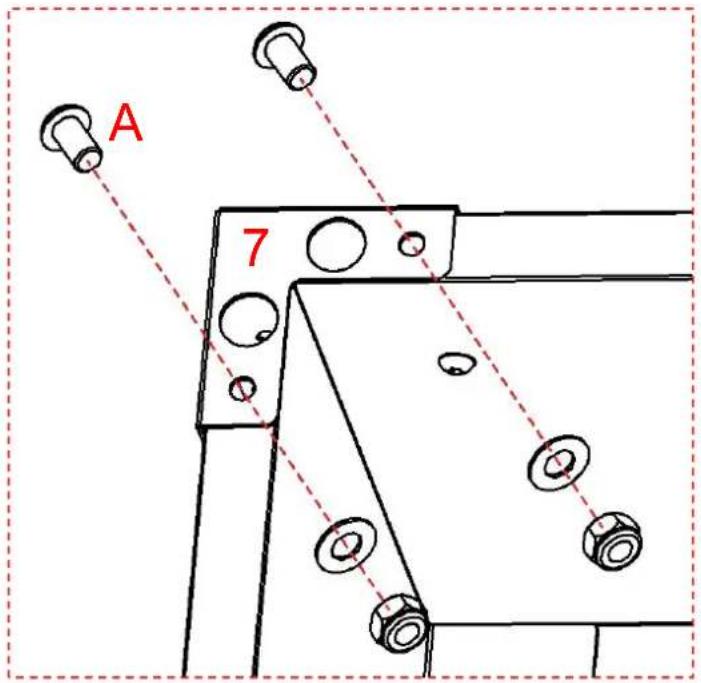

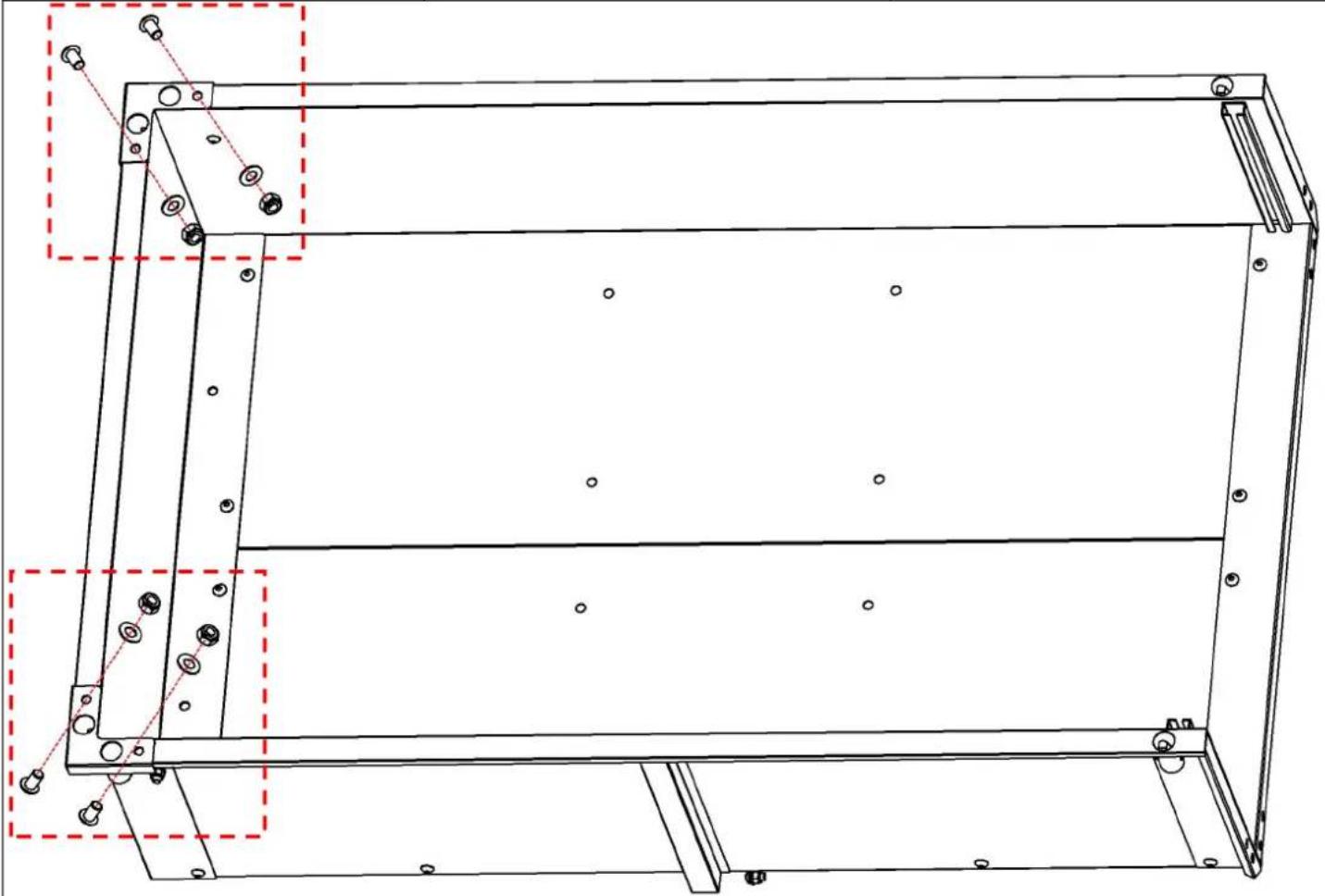

Plaats de ijzeren plaat (7) op het voorpaneel en de zijpanelen en bevestig deze met sc

Stap 7

8 x 1

Een x8

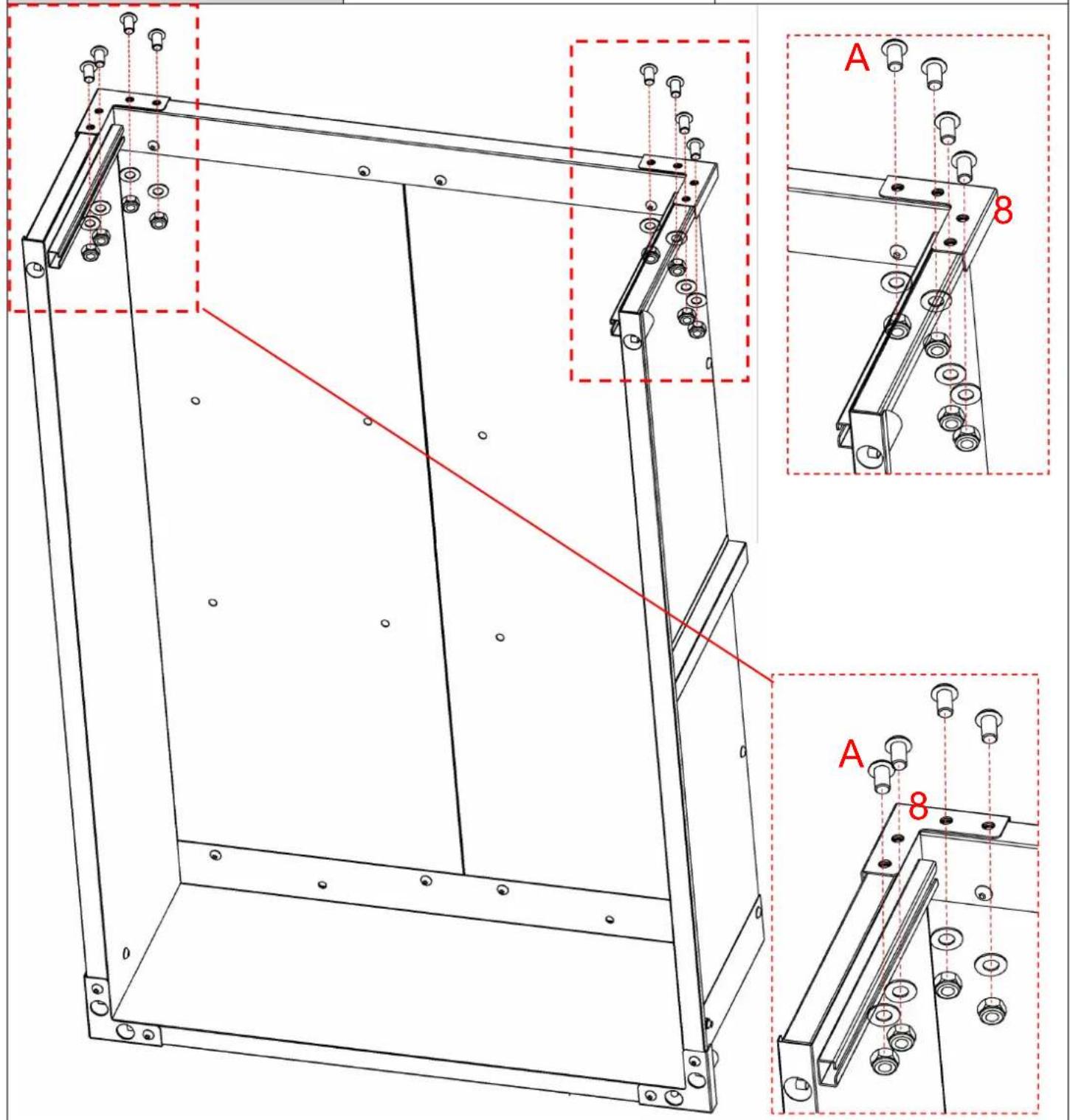

Plaats de ijzeren plaat (8) op het voorpaneel en de zijpanelen en bevestig deze met sc

Stap 8

9x1

B x2

1 1 9

B 9 B

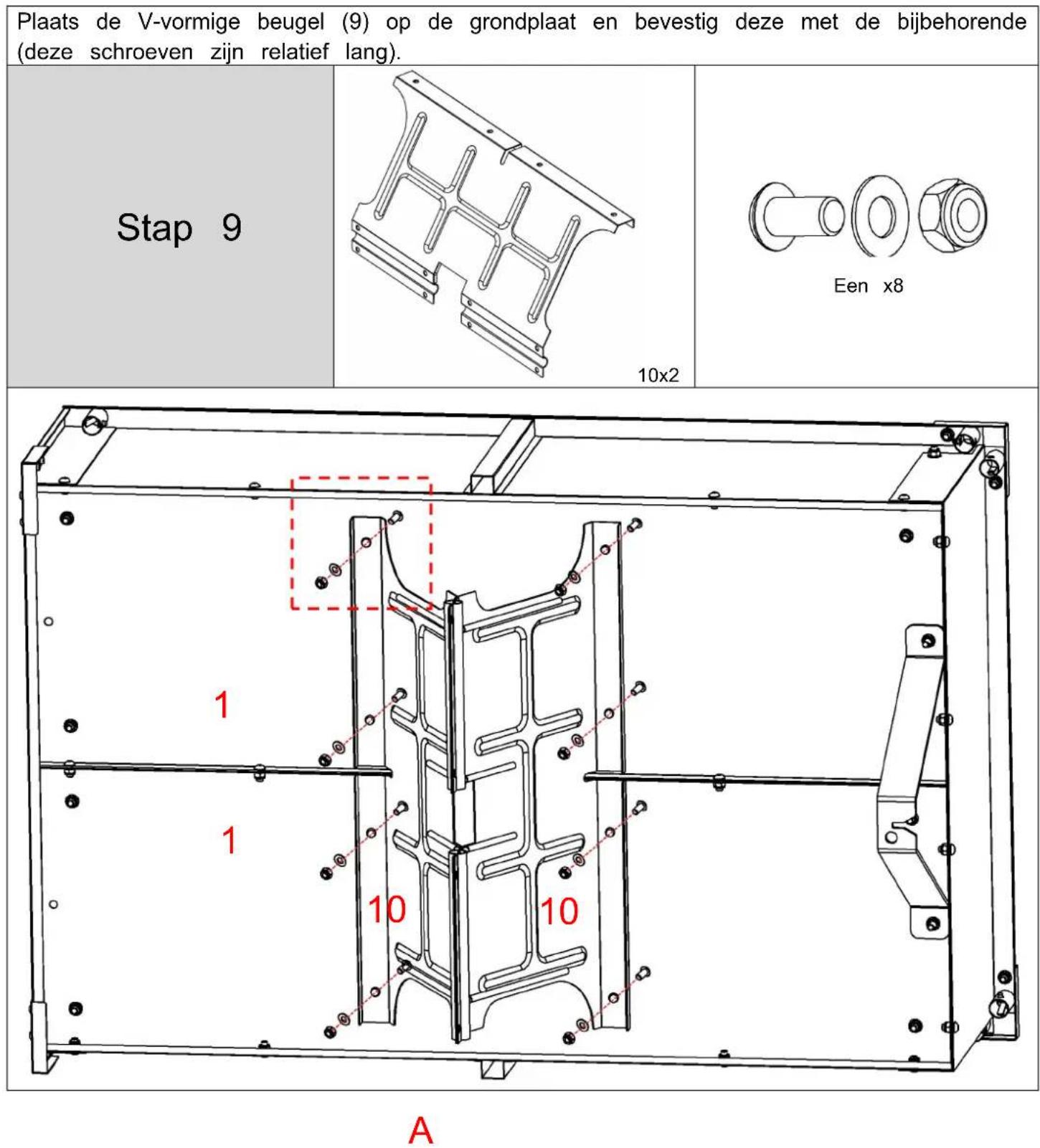

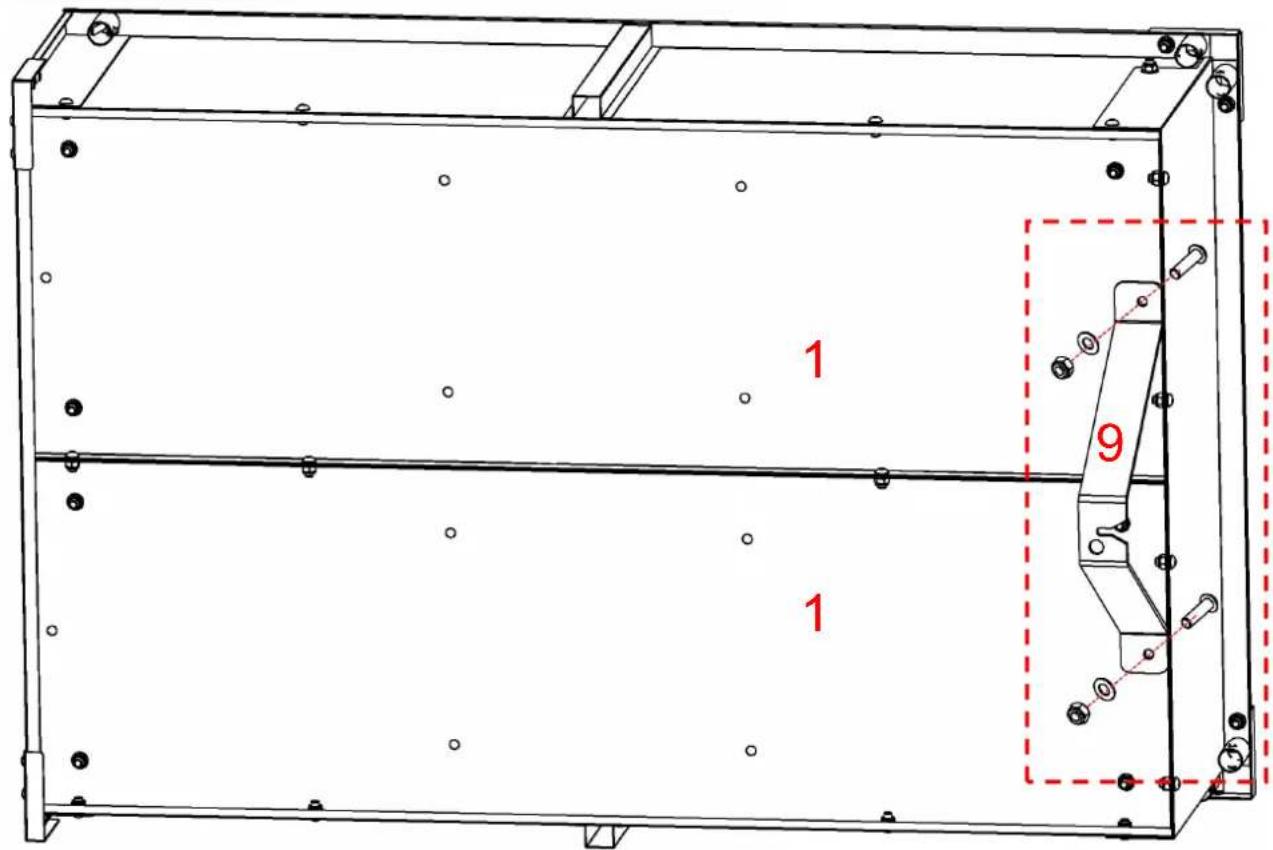

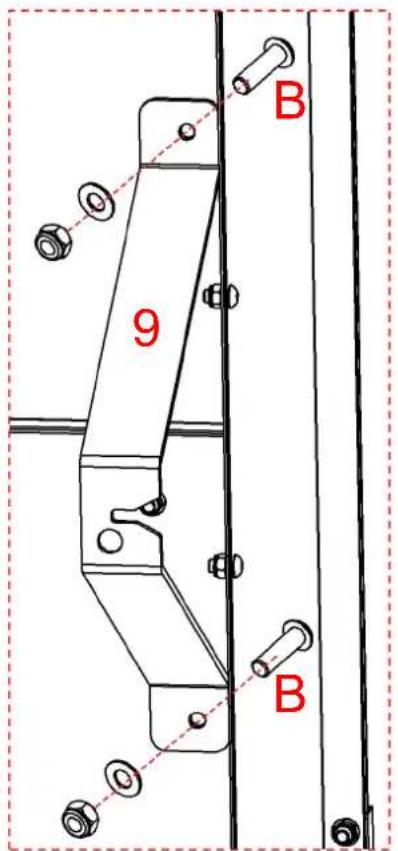

Plaats de V-vormige beugel (9) op de grondplaat en bevestig deze met de bijbehorende (deze schroeven zijn relatief lang).

10

Stap 10 Een x4

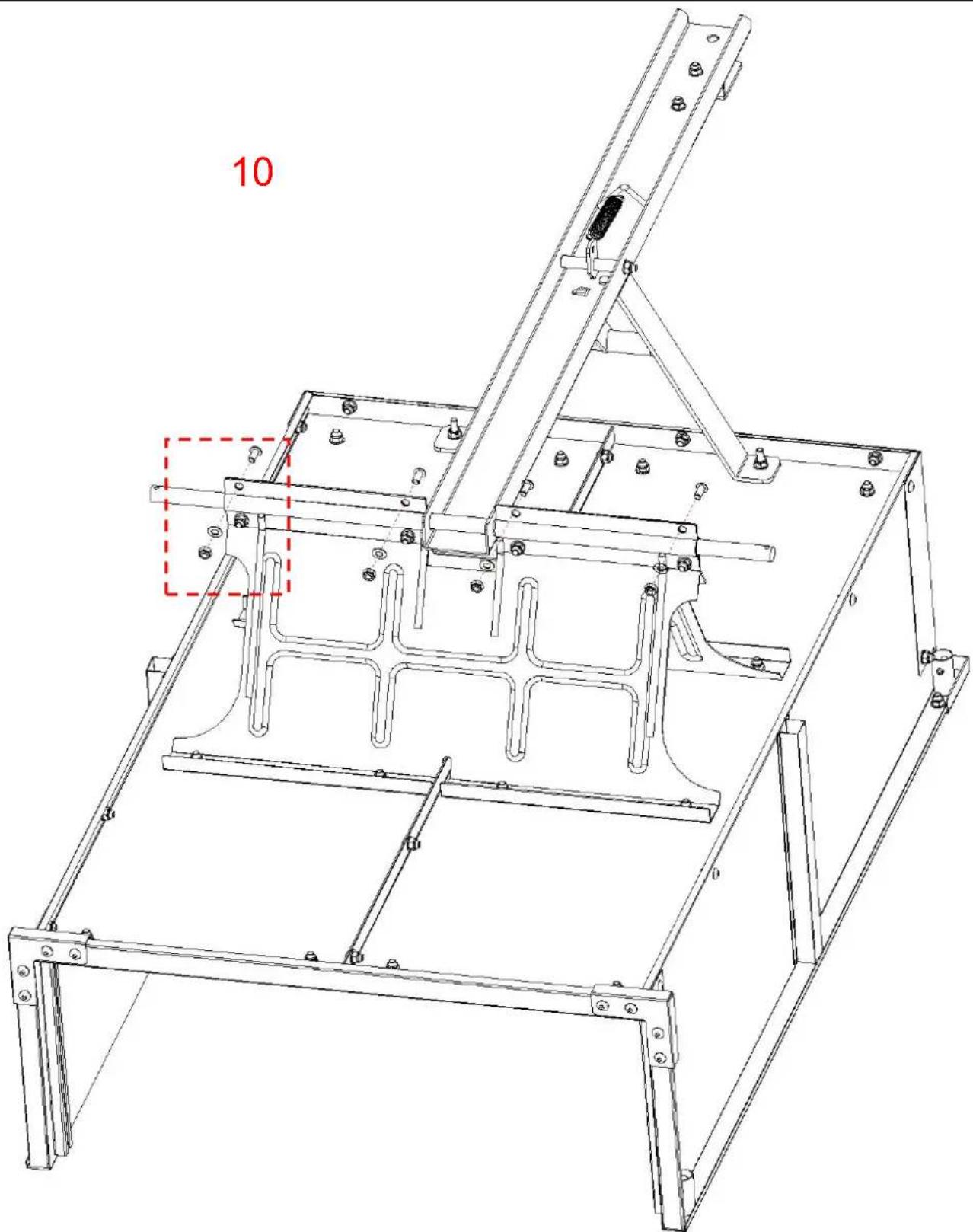

Steek de ijzeren as (11) door de gleuf tussen de ijzeren platen (10) en plaats deze in positie in de trekstang (12).
Voorzichtigheid: De trekstang moet in de op de tekening aangegeven richting worden

gemonteerd.

Stap 12

Een x4

A

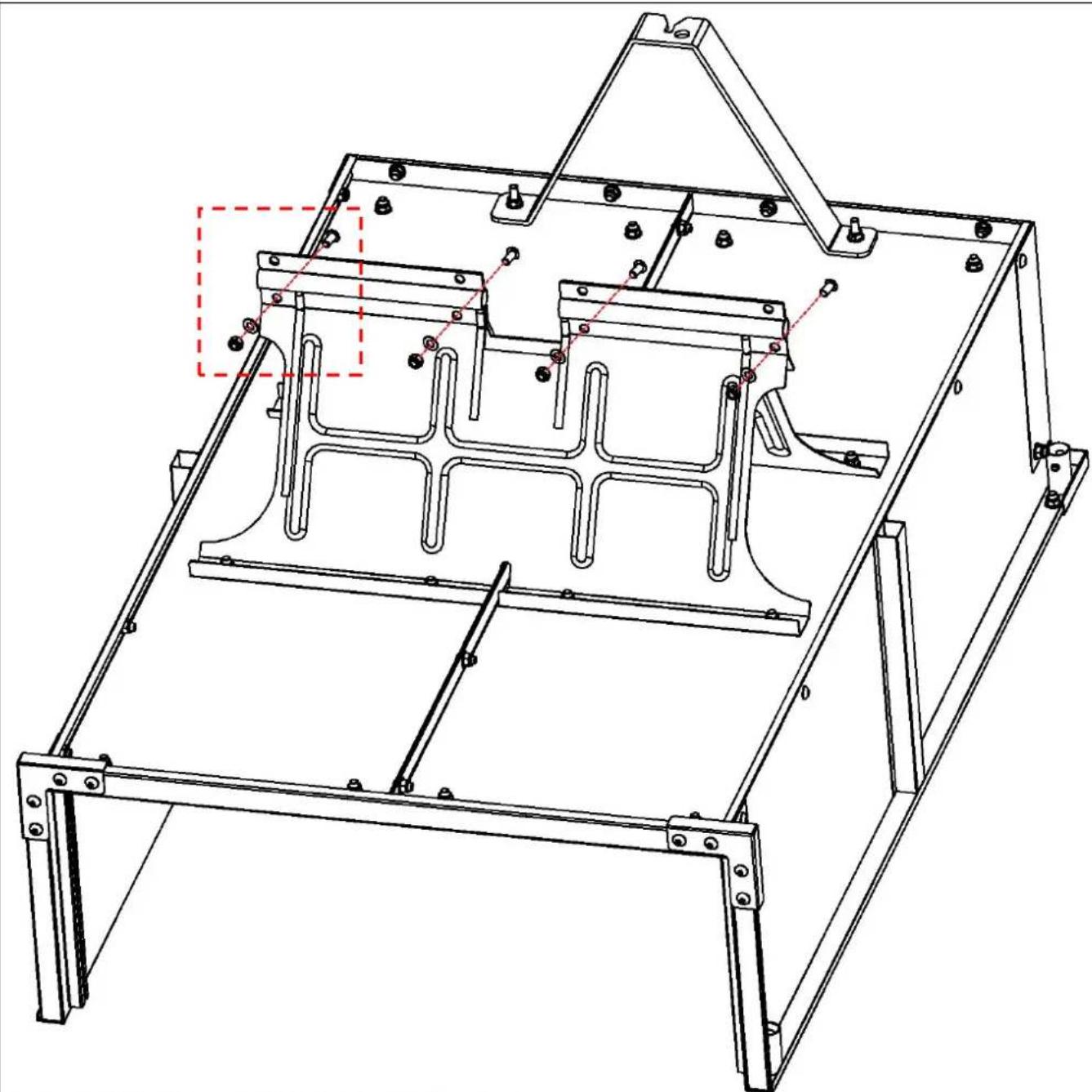

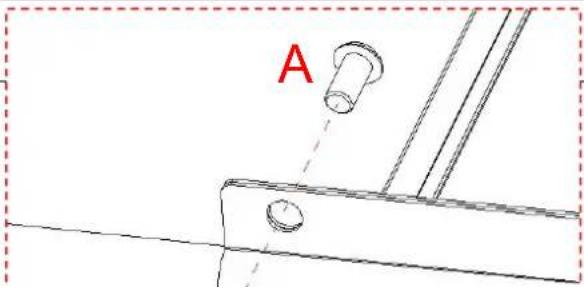

Bij het bevestigen en verbinden van de twee ijzeren platen (10) de resterende 4 schroef schroeven (A) vastmaken.

Let op: Draai de schroeven hier voorlopig nog niet helemaal vast. Deze zijn bedoel volgende stappen volledig vastgedraaid te worden.

(10) bevestigen goed vast.

Stap 15

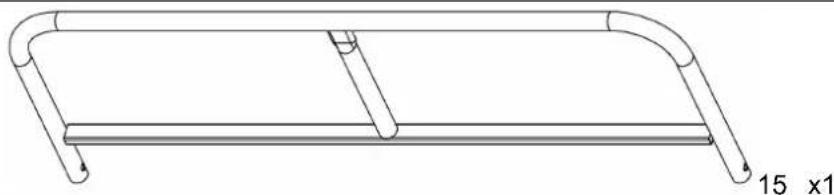

Plaats de leuning (14;15) nauwkeurig in het montagegat aan de zijkant.

Stap 16

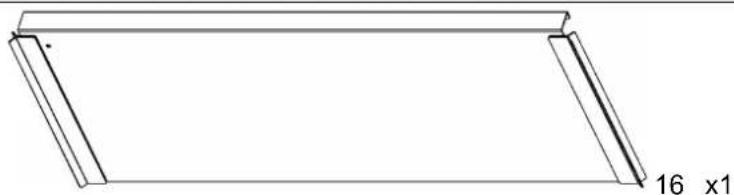

Plaats de staartplaat (16) nauwkeurig in de montagesleuf aan de zijkant.

Stap 17

Ex1

Fx1

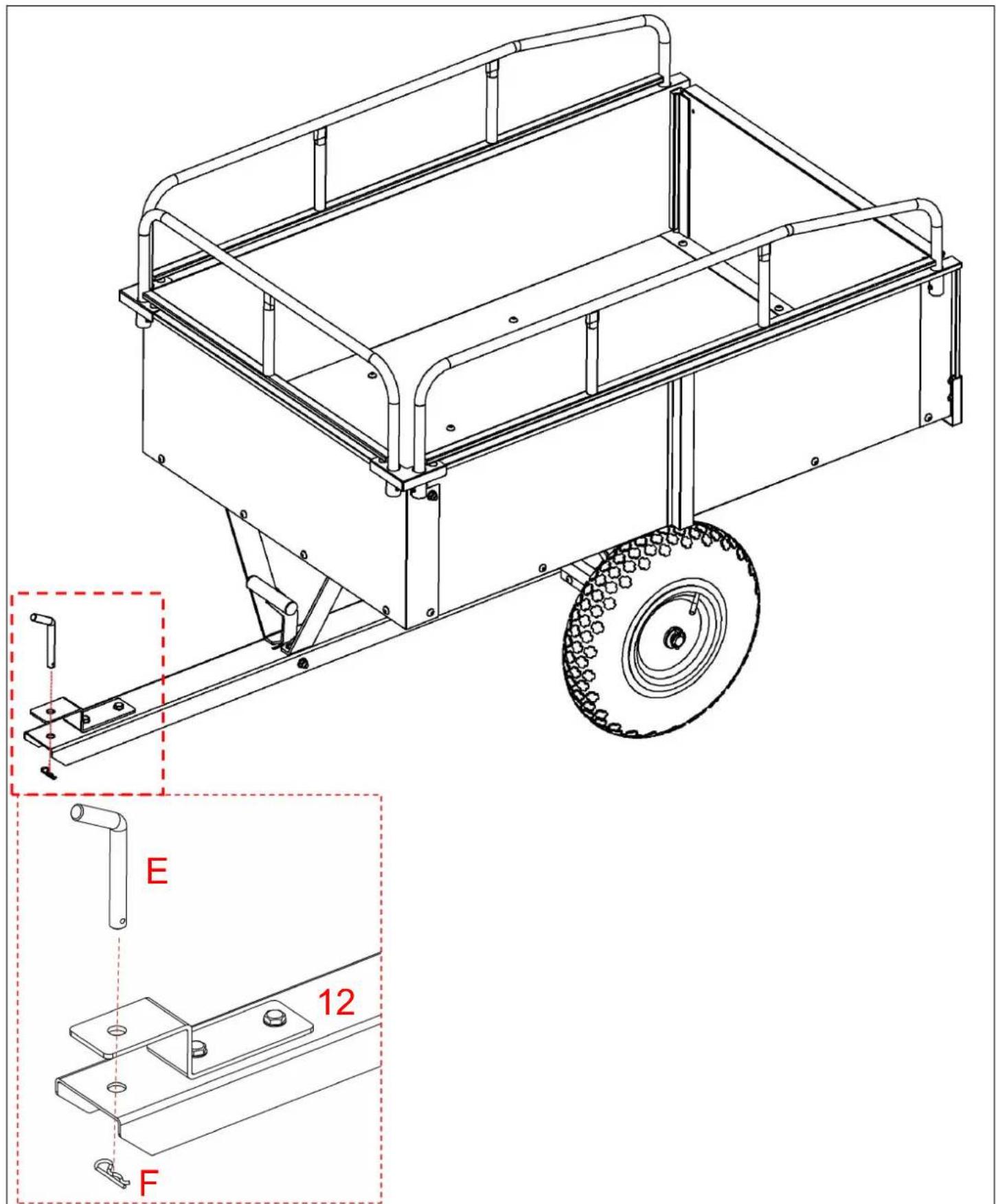

Plaats de bout (E) in het gat van de trekstang (12) en borg deze met een R-pen (F). Let op: Deze bout en R-pen hebben als functie om de aanhanger met het trekkend verbinden.

Stap 18

F x1

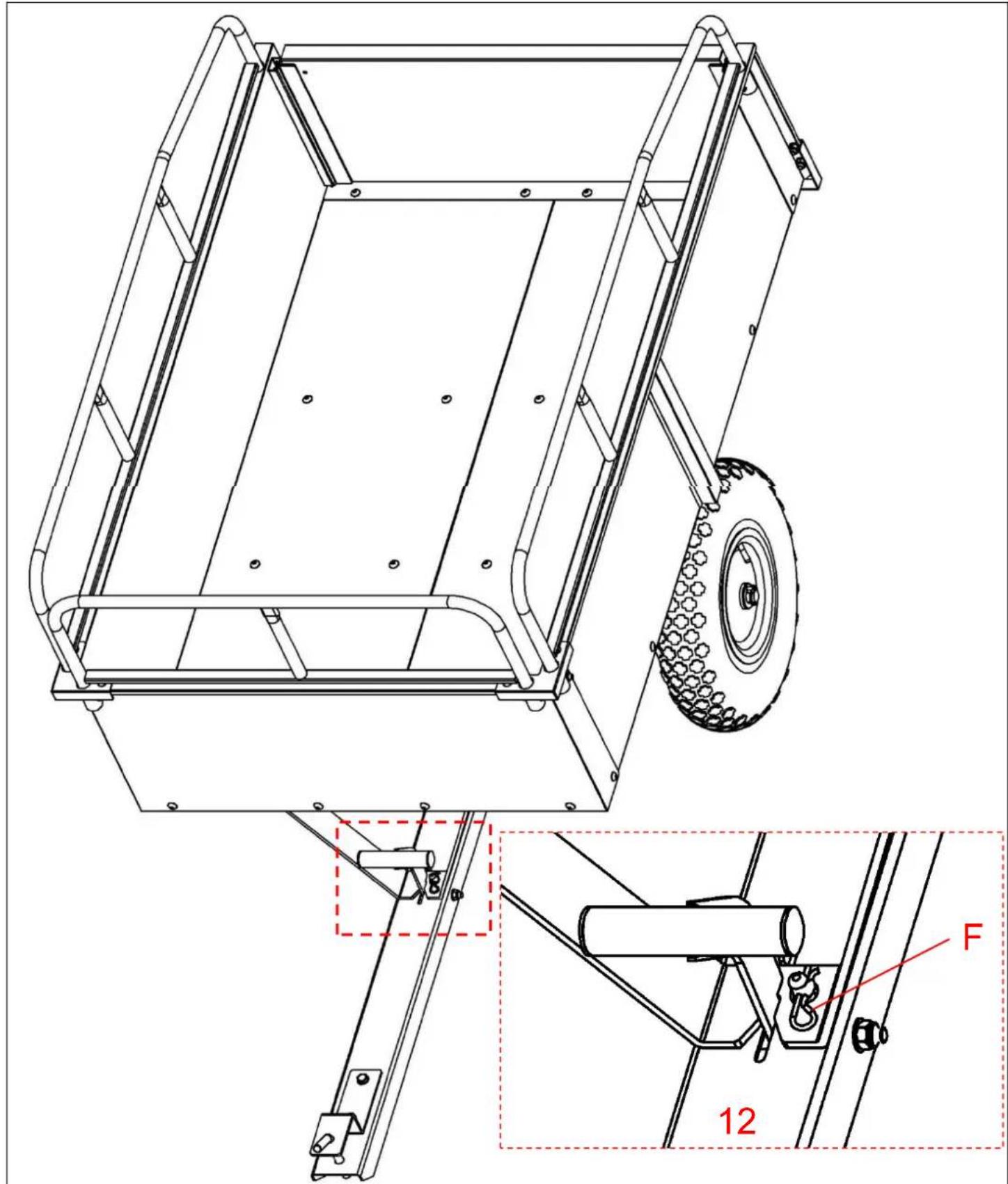

Plaats de R-pen (F) in het overeenkomstige gat van de trekstang (12).
Let op: De belangrijkste functie van deze R-pin is om het openings-/sluitmechanisme vergrendelen tijdens het slepen van de aanhanger. Zo wordt voorkomen dat het openings-/sluitmechanisme per ongeluk openspringt door hobbels in de weg, trillinger tijdens het transport. Zo wordt de veiligheid en stabiliteit van het slepen en transpo gewaarborgd.

PRODUCT PARAMETER

Model	BTC002C
Volume	12 ft3 ~ 15 ft3
Wagengrootte	1170*760*500mm
Maximale laadcapaciteit	750 pond

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EG-vertegenwoordiger: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK VERTEGENWOORDIGER: YH CONSULTING LIMITED.

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.
