BRUKSANVISNING BTC002C Vevor

För installationsvideon, vänligen skanna QR-koden för att komma åt

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarma Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om för att vi inte kommer att informera dig igen om det finns några teknik- eller

programuppdateringar för vår produkt.

WARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra det kan allvarliga skador.

Monteringsförsiktighetsåtgärder

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa risker.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte om du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan bära trädgårdsvagne
8. För ytterligare information om delarna som listas på följande sidor, se monteringssdenna manual. Packa upp och separera alla delar på en ren arbetsyta.
9. Det uppskattas att installationen av denna produkt kan slutföras på 20 minuter av personer.
10. Eftersom ett stort antal skruvar krävs för att montera den här produkten har vi tillhandahållit reservskruvar. Därför finns det ingen anledning att oroa sig om du ha kvarvarande skruvar efter att du har slutfört produktmonteringen.

Använd försiktighetsåtgärder

1. SITTA ELLER STÅ INTE PÅ DENNA FÖRENING.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av der
3. Överskrid inte angivna viktkapacitet.
4. Använd endast på en plan, jämn, hård och slät yta som säkert kan bära en full trädgårdsvagn.
5. Använd endast som avsett.
6. Kontrollera före varje användning; använd inte om delar är lösa eller skadade.

SPARA DENNA HANDBOK

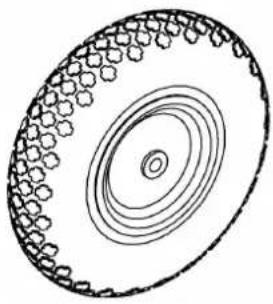

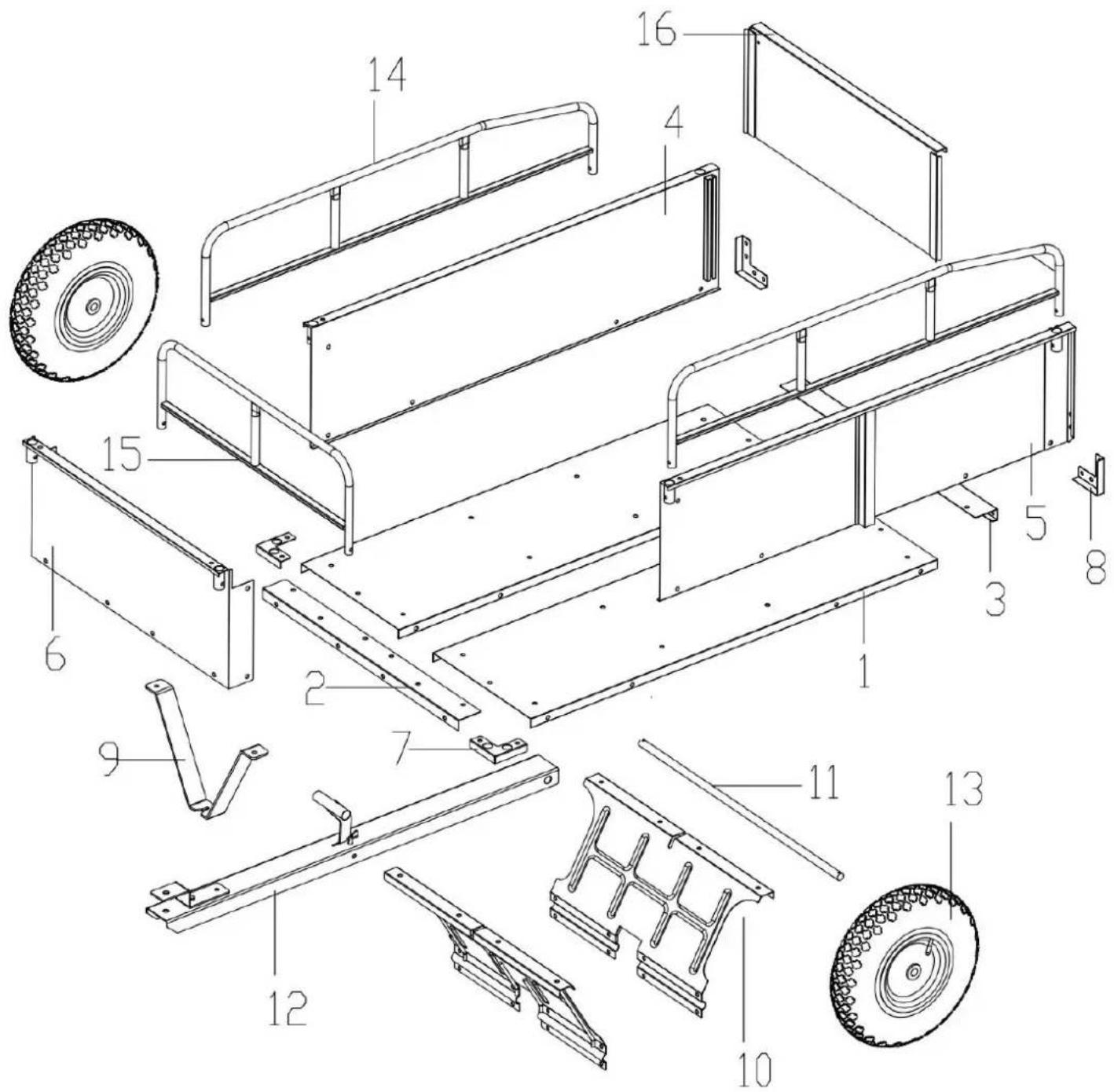

PARTS LIST

Ing a.	Del	ANT AL	Ing a.	Del	ANT AL
1		2	2		1
3		1	4		1
5		1	6		1
7		2	8		2
9		1	10		2
11		1	12		1
13		2	14		2
15		1	16		1
En	M8*15mm	54	B	M8*30mm	2
C		4	D		2
E		1	F		2
		1			1

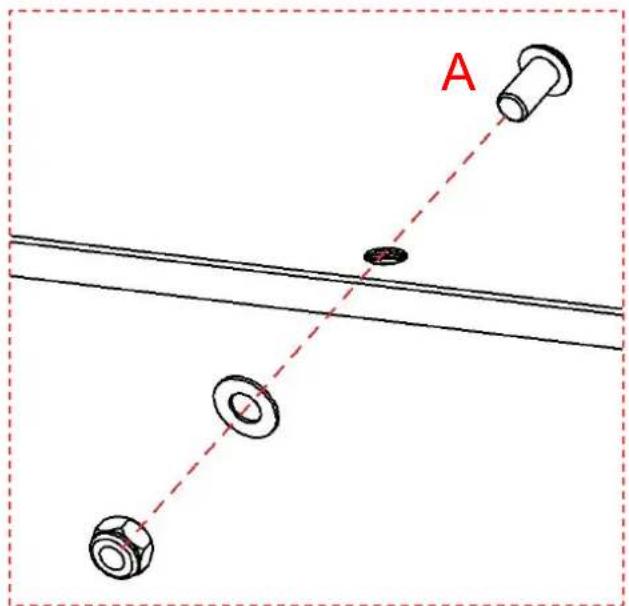

Steg 1 1 x 2 En x4 A 1 Stäng de två bottenplattorna (1 x 2) och rikta in dem, fäst dem sedan med skruvar (A)

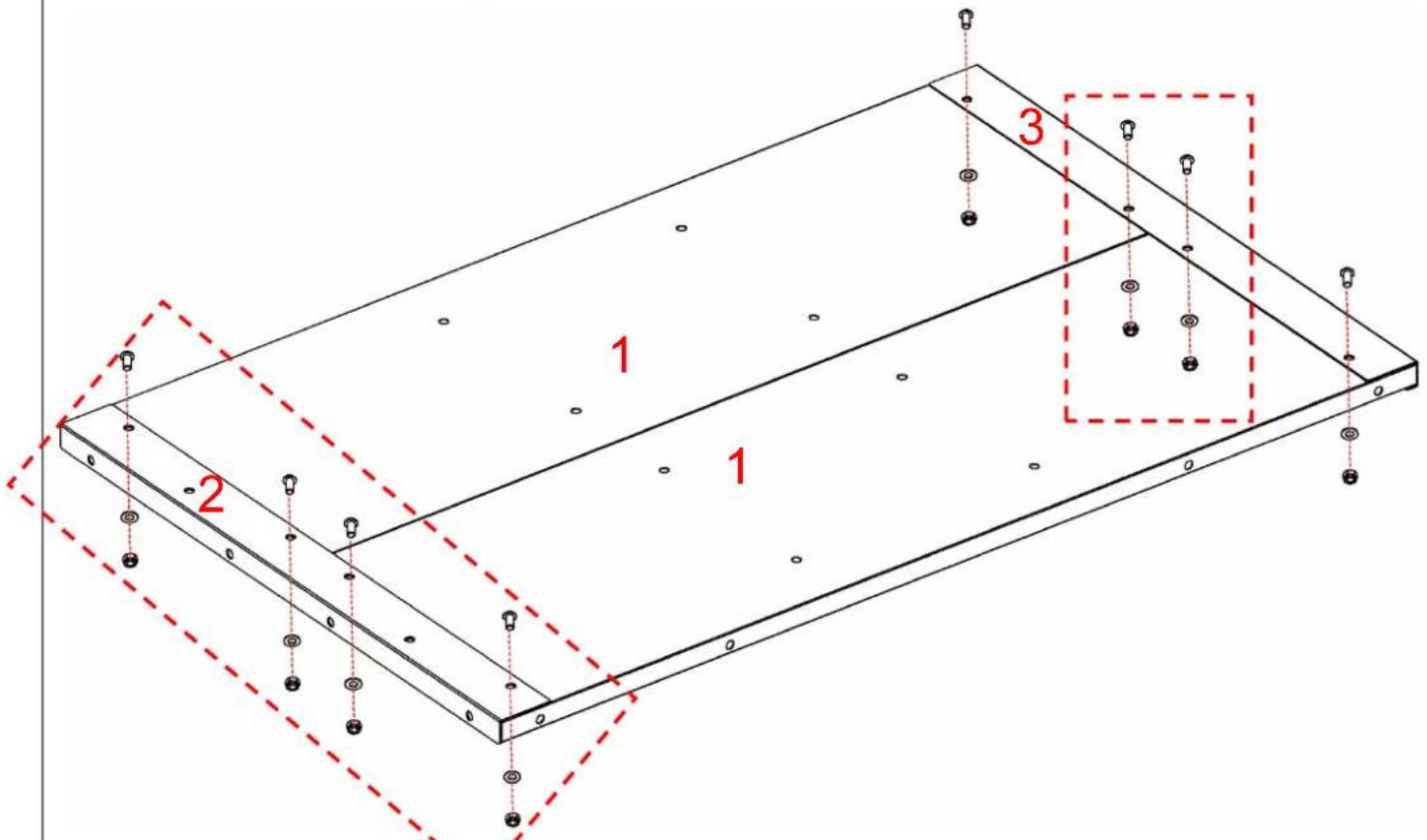

Steg 2
En x8	3 x 1

1 2 3 1 1 2 3

A 2

A 3

1. Vänd bottenplattan (1) åt andra sidan och montera den sedan.

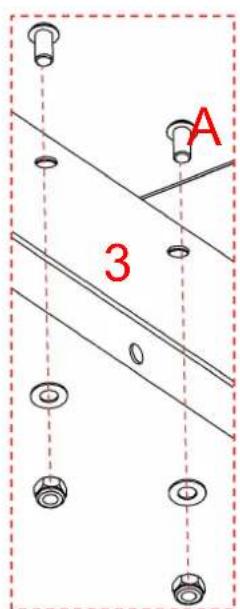

2. Montera vinkeljärn (2;3) i båda ändar och fäst dem med skruvar (A).

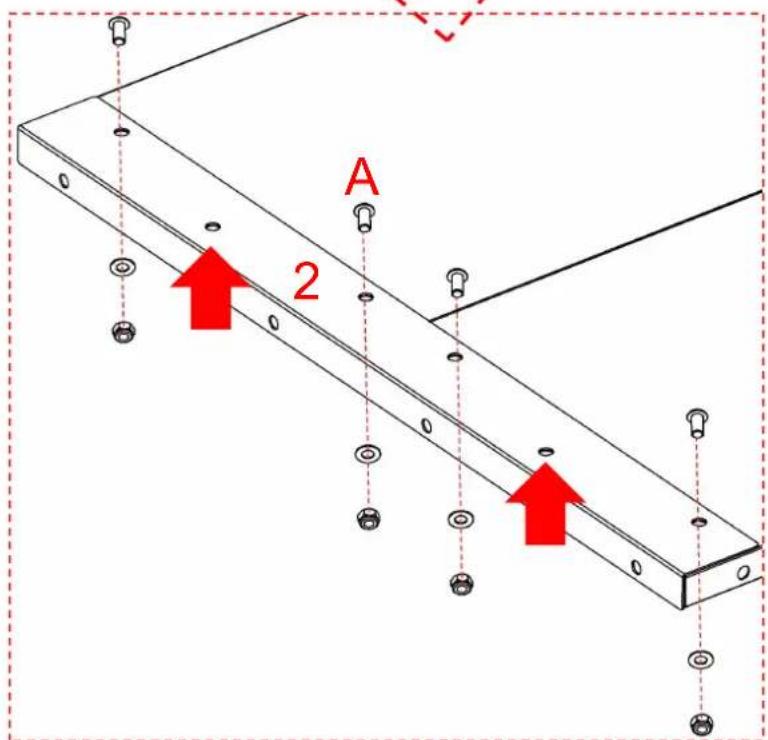

Varning: Skruva inte fast de två monteringshålen som är markerade med pilen på v

(2) tills vidare; de är reserverade för användning i efterföljande installationssteg.

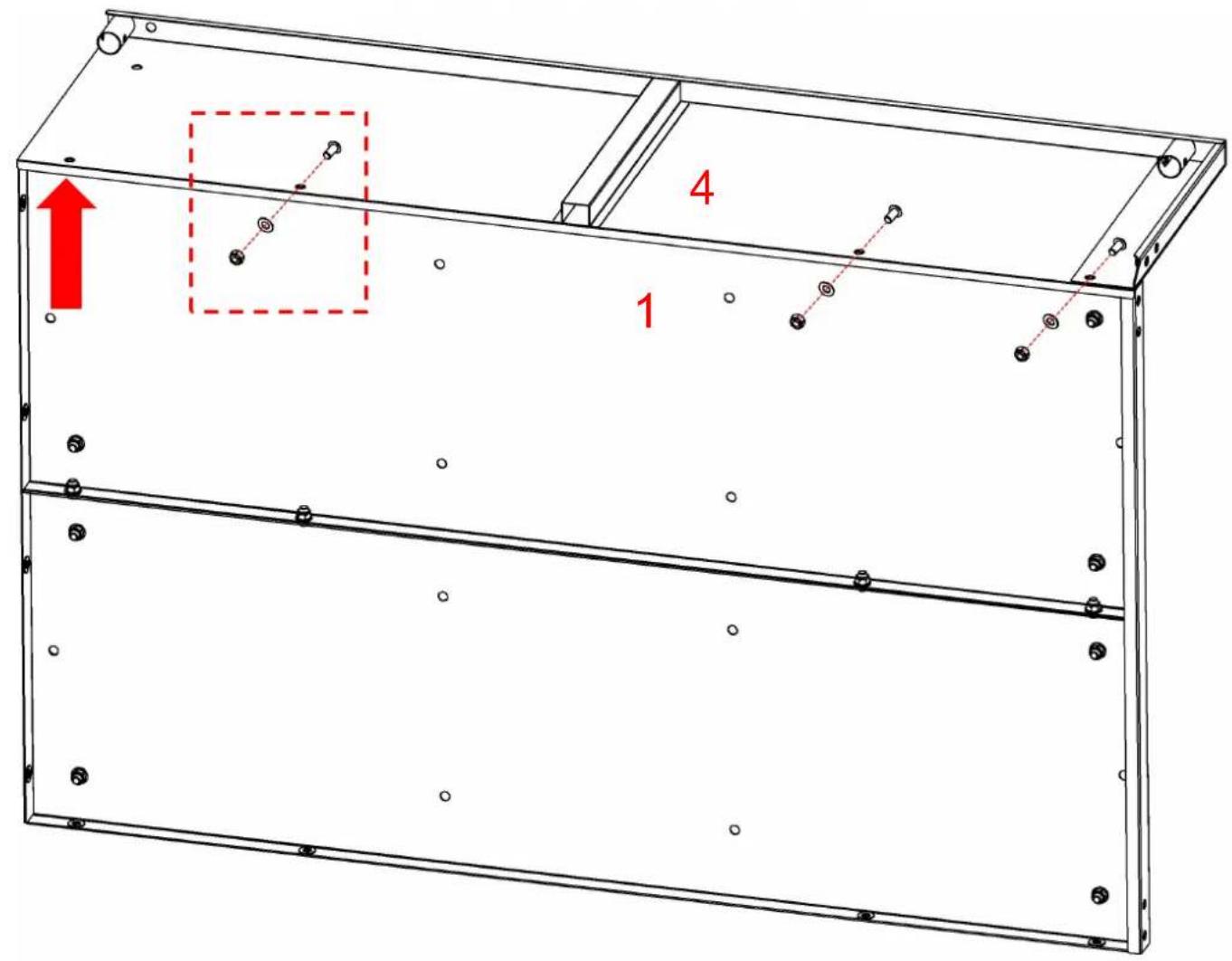

Steg 3

4x1

En x3

Rikta in sidopanelen (4) mot bottenplattan (1) och fäst den med skruvar (A). Varning: Montera inte skruvar i det markerade hålet 1 (indikeras av pilen på sidopa hål är reserverat för ett senare monteringssteg.

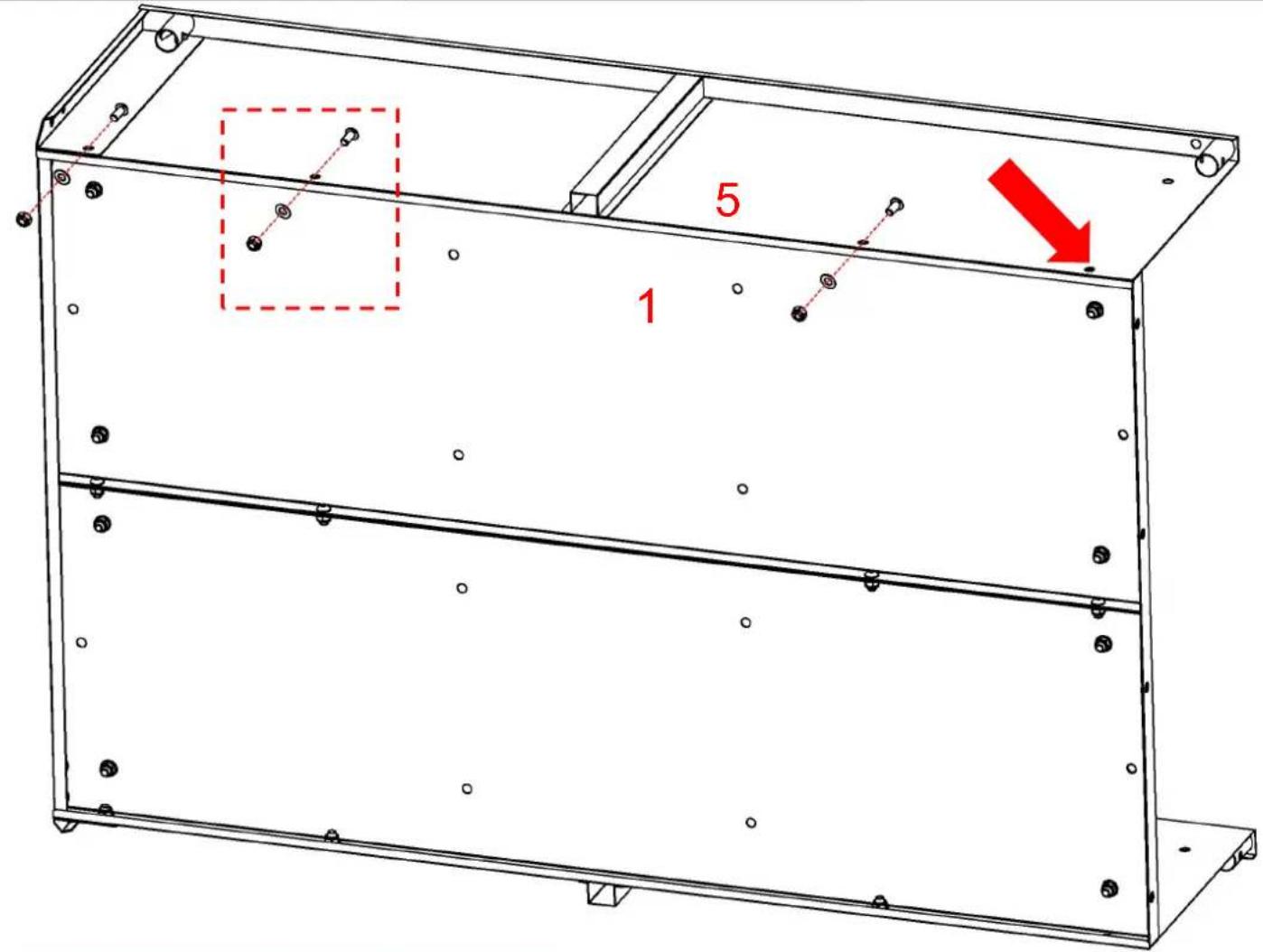

Steg 4

5x1

En x3

5 1

A

Rikta in sidopanelen (5) mot bottenplattan (1) och fäst den med skruvar (A). Varning: Montera inte skruvar i det markerade hålet 1 (indikeras av pilen på sidopa hål är reserverat för ett senare monteringssteg.

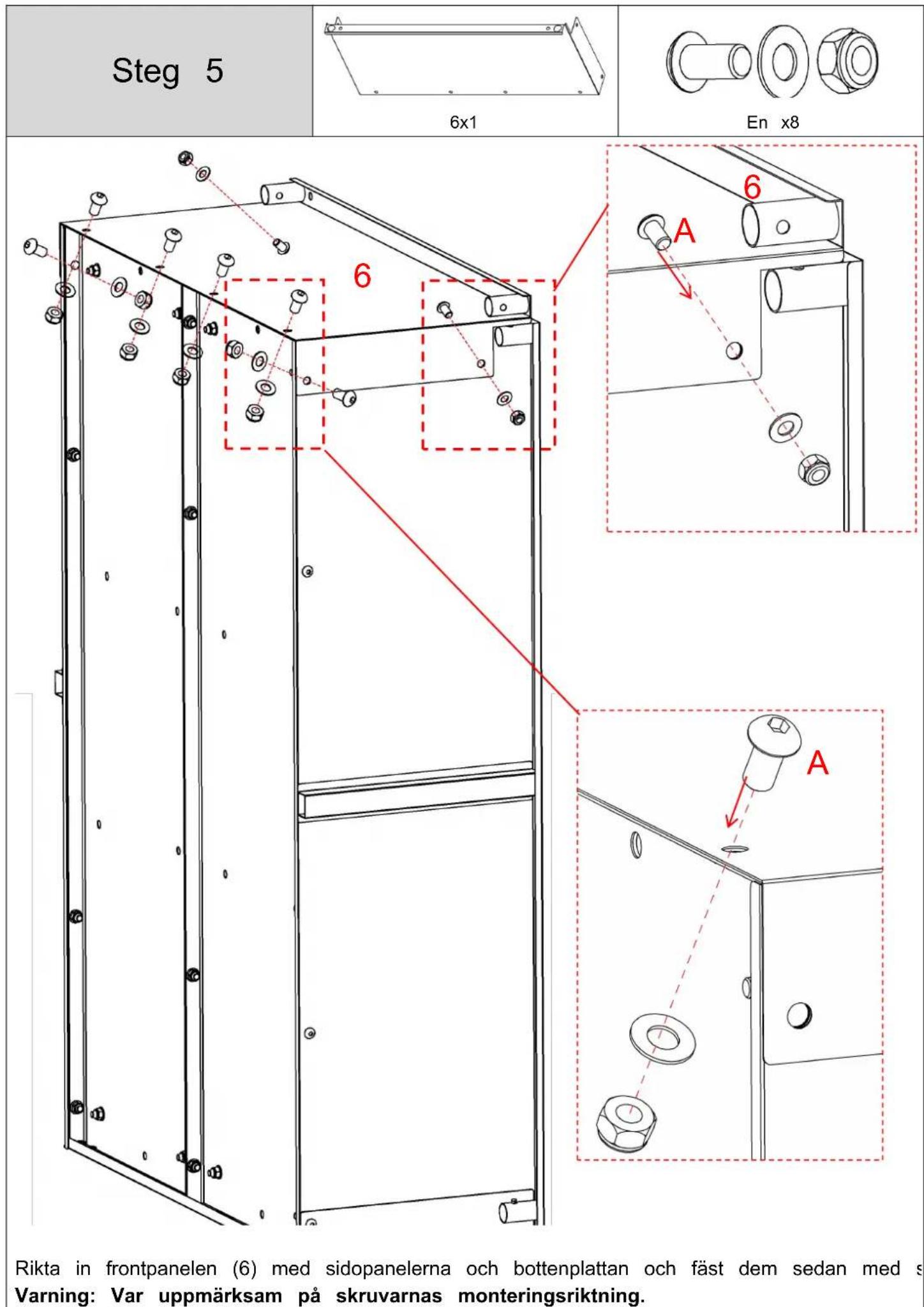

Rikta in frontpanelen (6) med sidopanelerna och bottenplattan och fäst dem sedan med s Varning: Var uppmärksam på skruvarnas monteringsriktning.

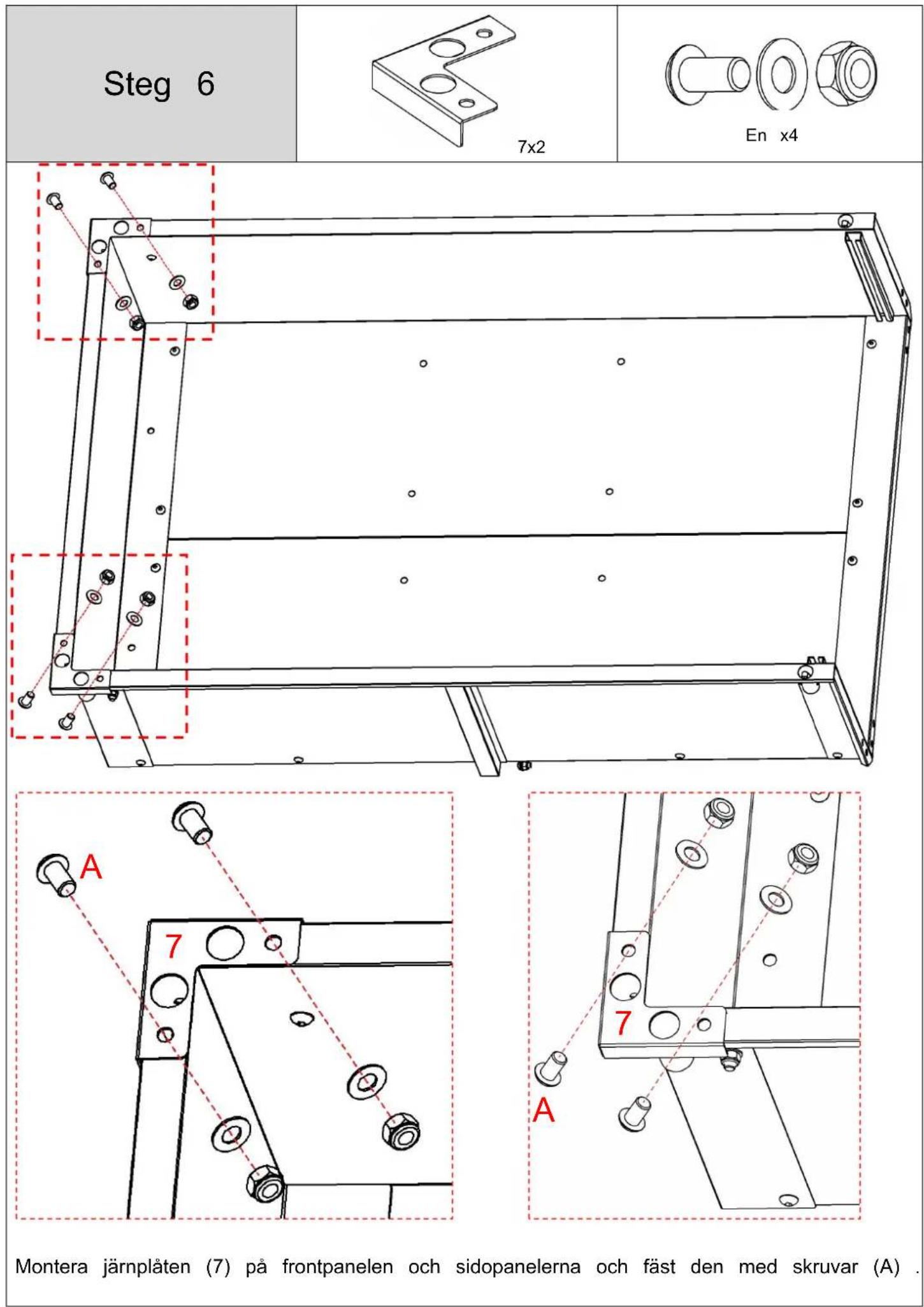

Steg 6 7x2 En x4 Montera järnplåten (7) på frontpanelen och sidopanelerna och fäst den med skruvar (A).

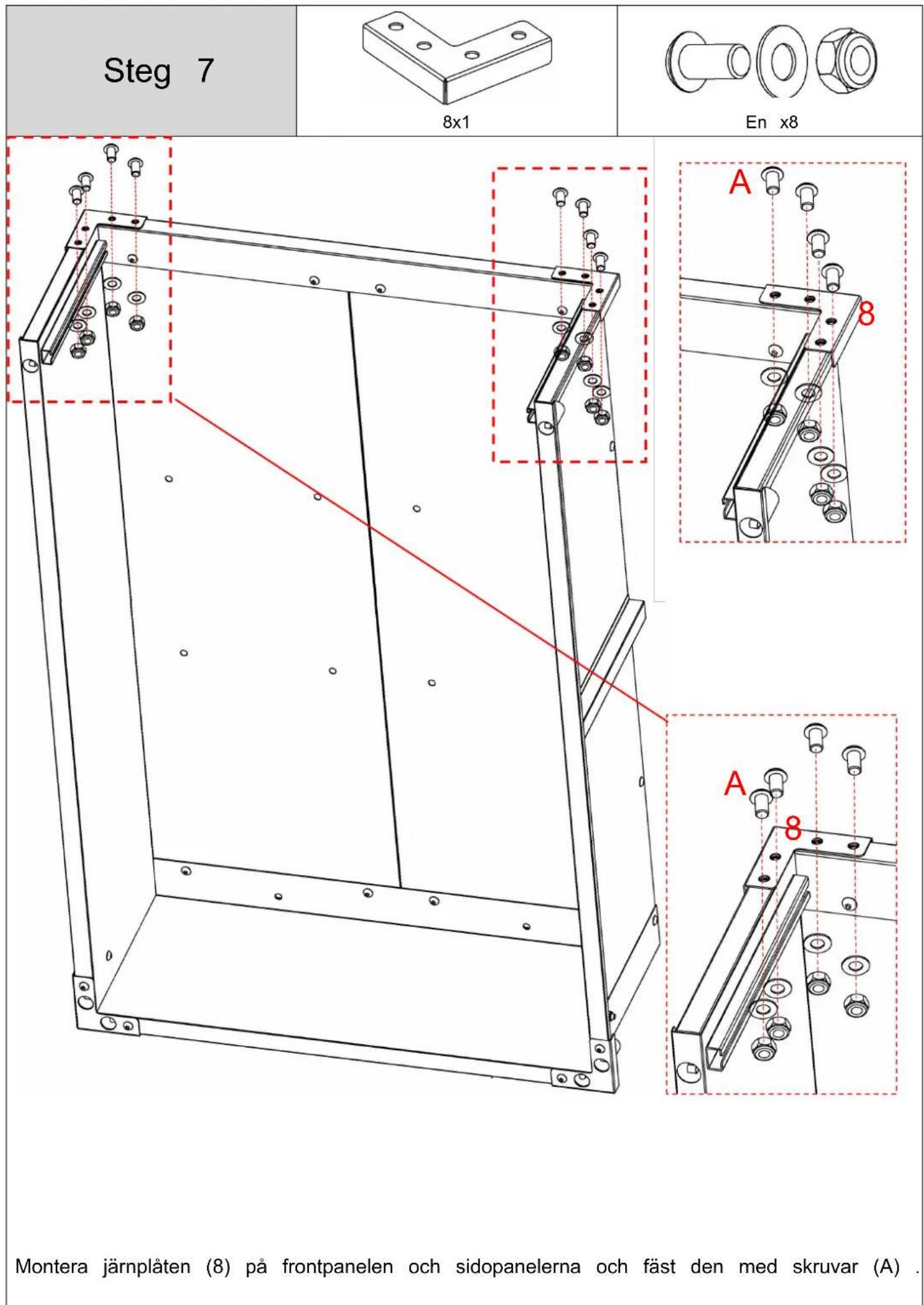

Steg 7 8x1 En x8 Montera järnplåten (8) på frontpanelen och sidopanelerna och fäst den med skruvar (A).

Steg 8

Montera det V-formade fästet (9) på bottenplattan och fäst det med motsvarande skruvar skruvar är relativt långa).

Steg 9

2 10 x

En x8

1 1 10 10

A

10

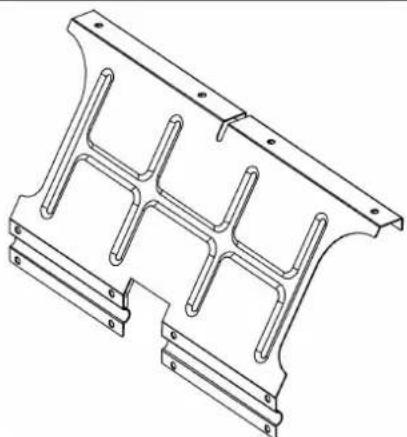

För järnaxeln (11) genom springan mellan järnplattorna (10) och för in den i dragstången mittläget.

Försiktighet: Dragstången måste monteras i den riktning som visas i diagrammet.

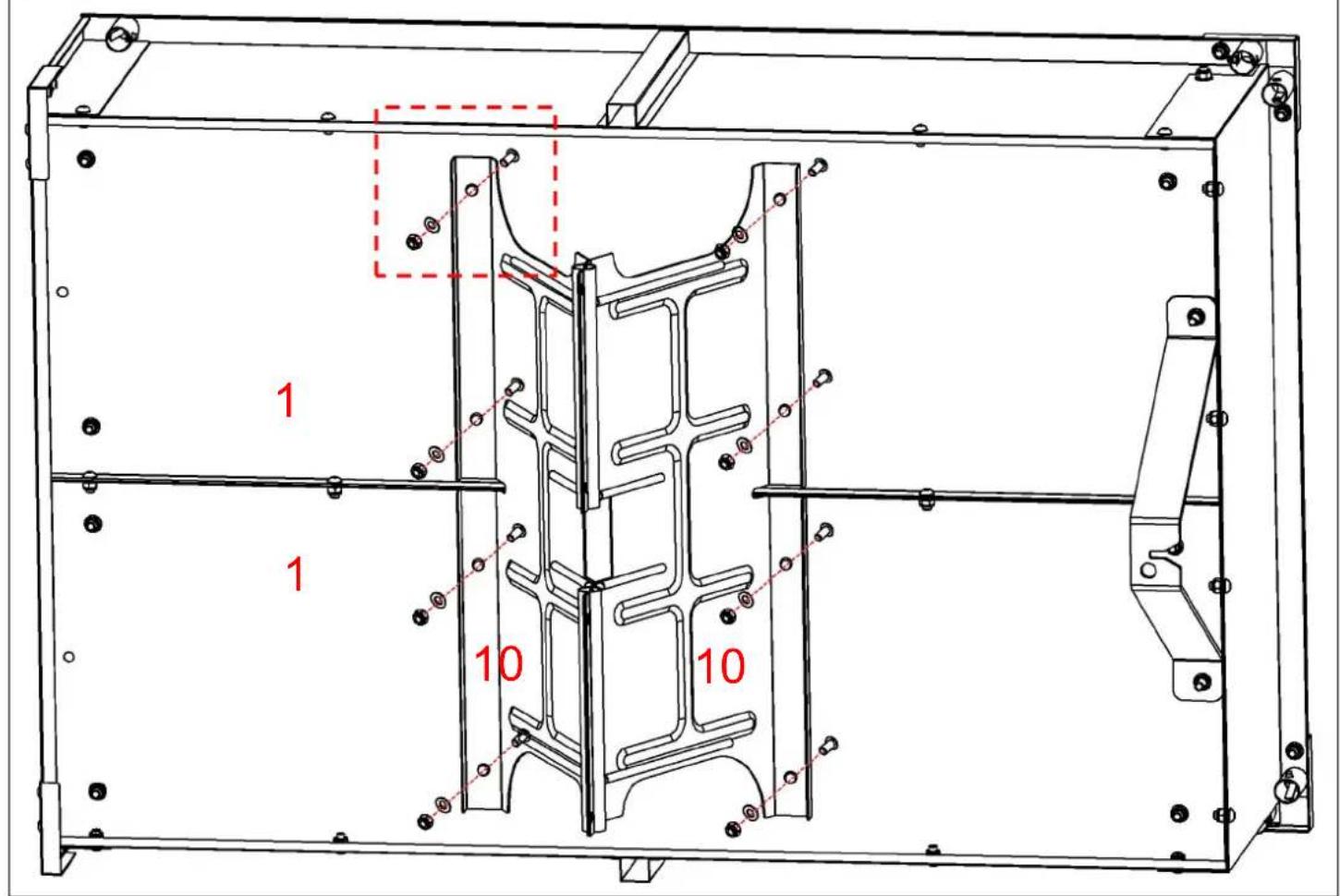

Steg 12

När du fäster och ansluter de två järnplattorna (10), fäst de återstående 4 skruvhålen r (A).

Varning: Dra inte åt skruvarna här för tillfället; de är reserverade för att dras åt he efterföljande steg.

Dra åt alla 16 skruvar som håller fast järnplattan (10) helt .

Steg 15

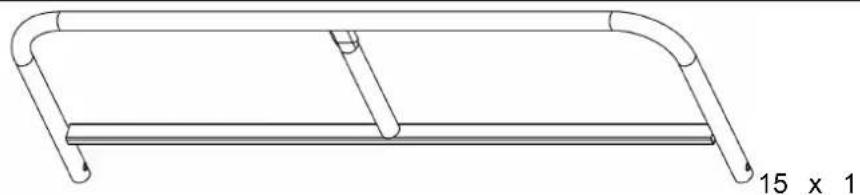

Sätt in skyddsräcket (14;15) noggrant i monteringshålet på sidan.

Steg 16

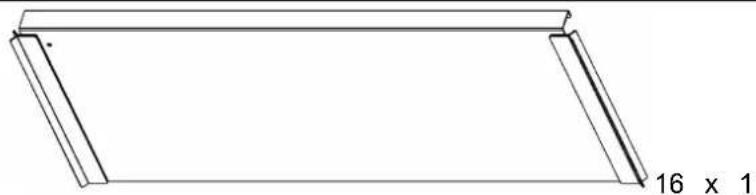

Sätt in bakplattan (16) noggrant i monteringshålet på sidan.

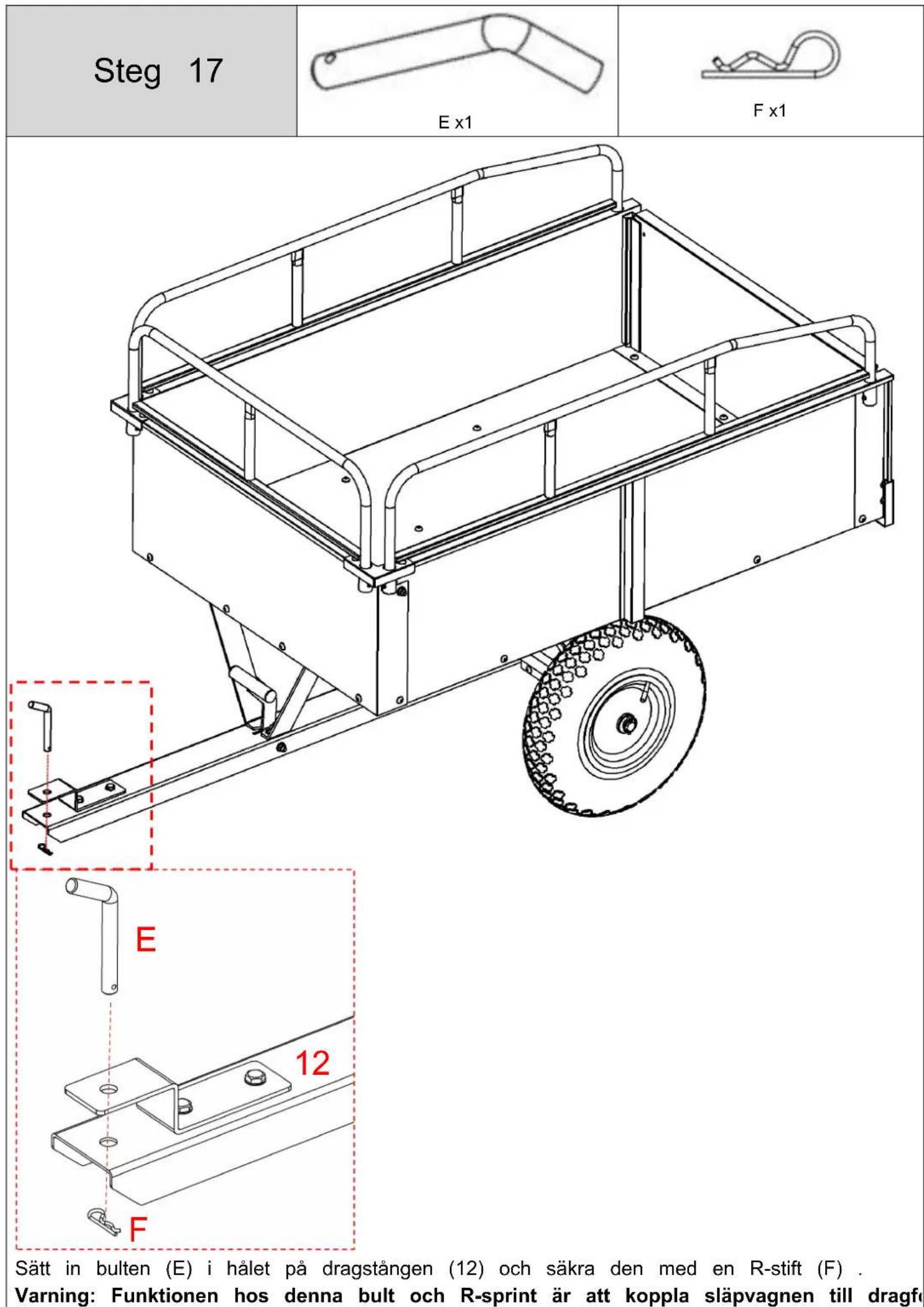

Steg 17 E x1 F x1 Sätt in bulten (E) i hålet på dragstängen (12) och säkra den med en R-stift (F). Varning: Funktionen hos denna bult och R-sprint är att koppla släpvagnen till dragf

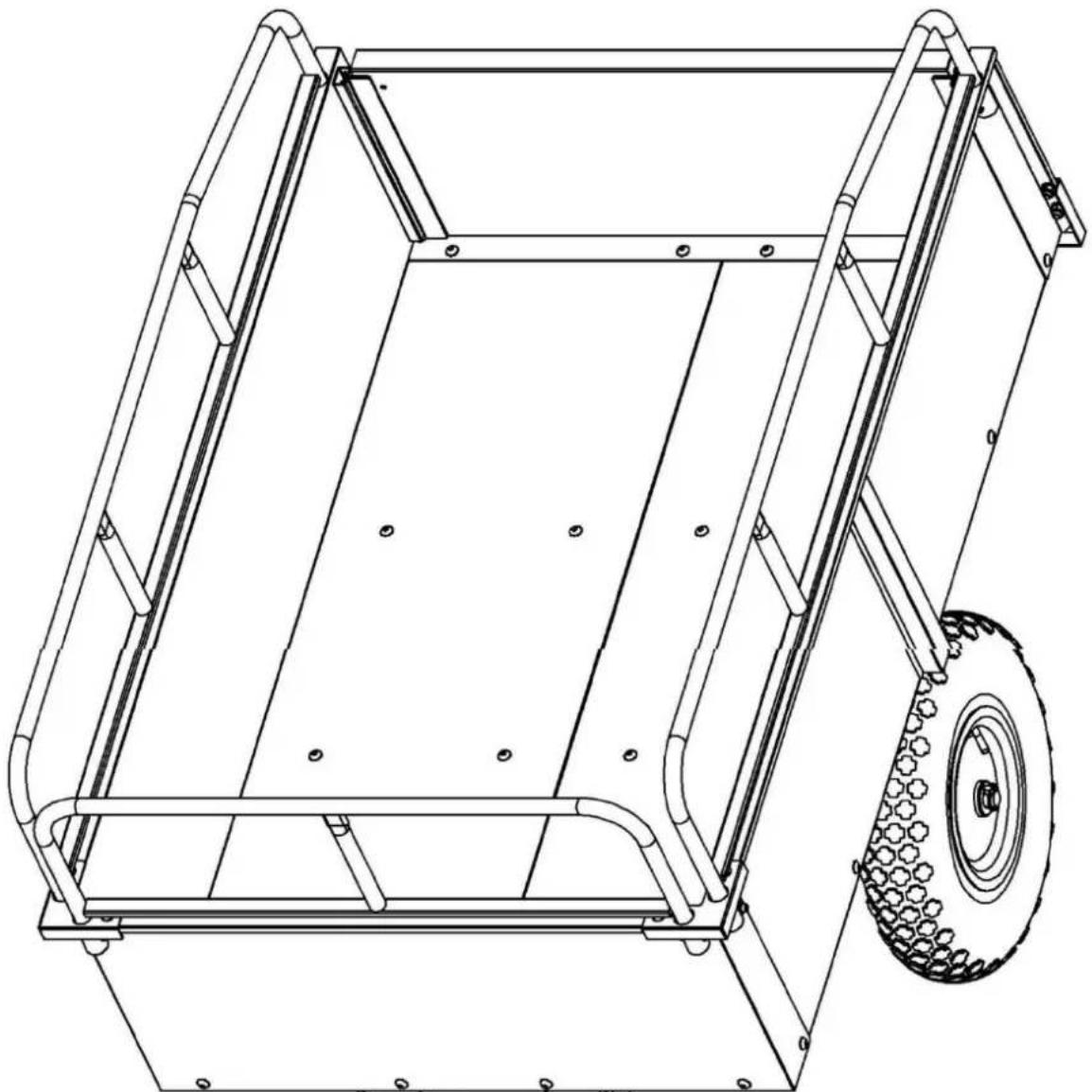

Steg 18

F×1

Sätt in R-stiftet (F) i motsvarande hål på dragstången (12).
Varning: Denna R-stifts huvudfunktion är att låsa öppnings- och stängningsanordningordentligt under bogseringsfasen av släpvagnen, vilket förhindrar att öppnings- och stängningsanordningen av misstag öppnas på grund av gupp i vägen, vibrationer etc transport, och därigenom säkerställer säkerheten och stabiliteten under bogserings- o

PRODUCT PARAMETER

Modell	BTC002C
Volym	12 fot^3 ~ 15 fot^3
Vagnstorlek	1170*760*500mm
Maximal lastkapacitet	750 pund
