BRUKSANVISNING TC4278 Vevor

För installationsvideon, vänligen skanna QR-koden för att komma åt

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarma Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

WARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra del leda till allvarliga skador.

Monteringsförsiktighetsåtgärder

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa risker.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte om du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan bära trädgårdsvagn
8. För ytterligare information om delarna som listas på följande sidor, se monteringssdenna manual. Packa upp och separera alla delar på en ren arbetsyta.
9. Det uppskattas att installationen av denna produkt kan slutföras på 20 minuter av personer.
10. Eftersom ett stort antal skruvar krävs för att montera den här produkten har vi tillhandahållit reservskruvar. Därför finns det ingen anledning att oroa sig om du ha kvarvarande skruvar efter att du har slutfört produktmonteringen.

Använd försiktighetsåtgärder

1. SITTA ELLER STÅ INTE PÅ DENNA FÖRENING.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av der
3. Överskrid inte angivna viktkapacitet.
4. Använd endast på en plan, jämn, hård och slät yta som säkert kan bära en full trädgårdsvagn.
5. Använd endast som avsett.
6. Kontrollera före varje användning; använd inte om delar är lösa eller skadade.

SPARA DENNA HANDBOK

PARTS LIST

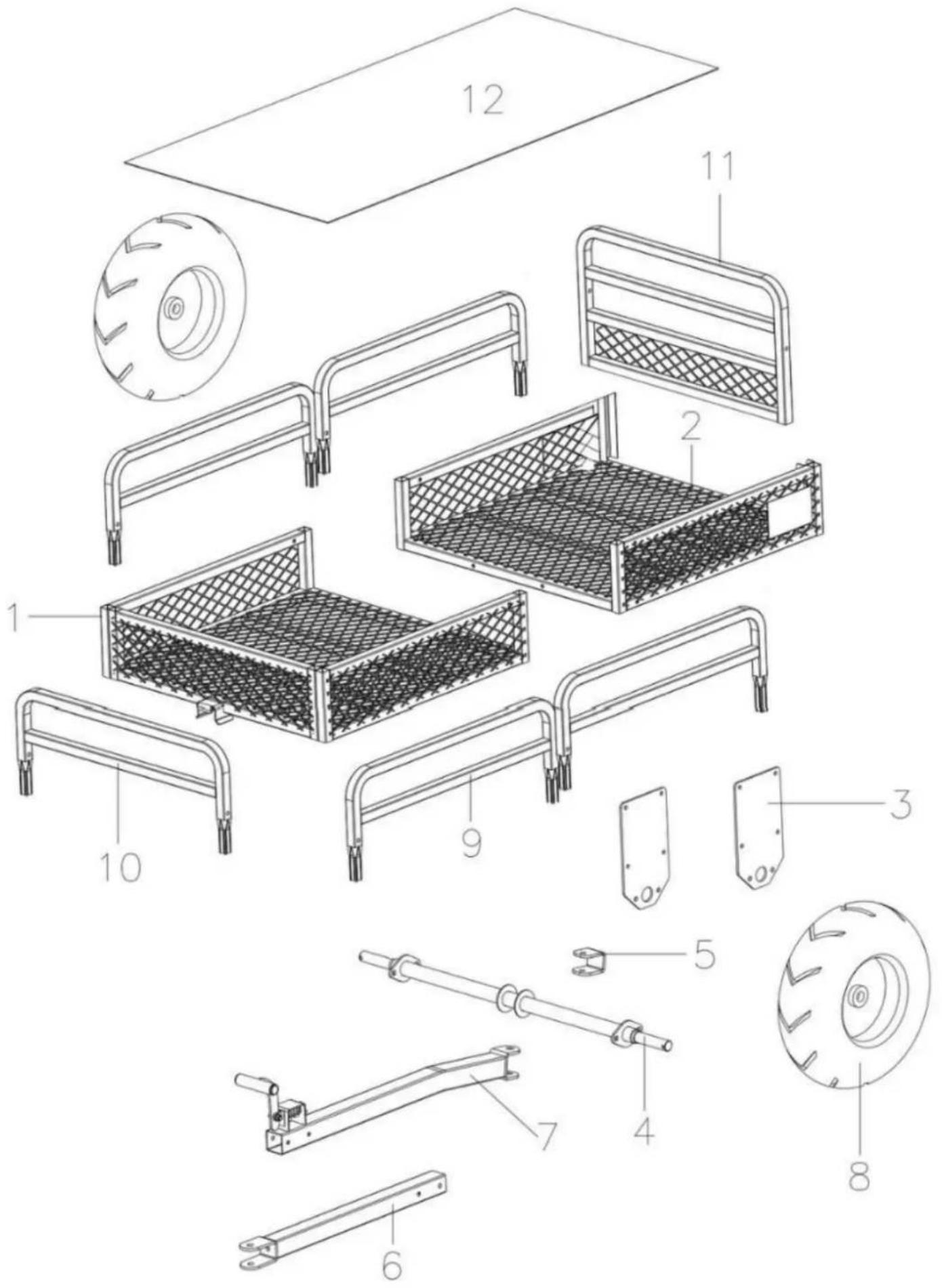

Nr.	Förklarande diagram	Nr.	Förklarande diagram
1	Ram A	2	Ram B
3	Fast platta X2	4	Axel
5	U-formad del	6	Vevstång A
7	Vevstång B	8	Hjul X2
9	Vänster och höger skyddsräcken X4	10	Främre skyddsräcke
11	Bakre skyddsräcke	12	Plastmatta

Nr.	Förklarande diagram	Kvantitet
En	Skruv M8*70 mm	5
B	Skruva M8* 45 mm	8
C	Skruva M10* 25 mm	4
D	Tvättmaskin 50 * 3 mm	4
E	Skruva M1 2 * 90 mm	1
F	O -typ saxsprint	2
G	stift	1
H	R-typ saxsprint	1
Jag	D -typ saxsprint	4

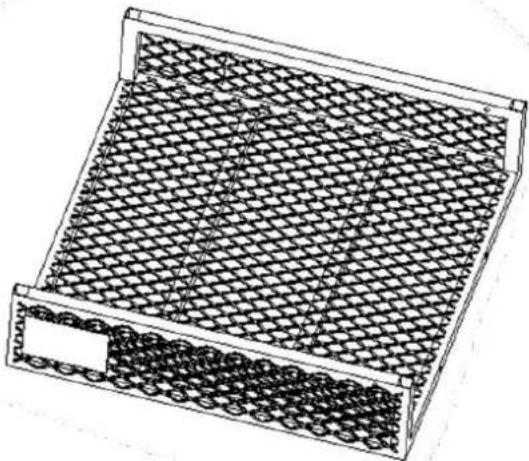

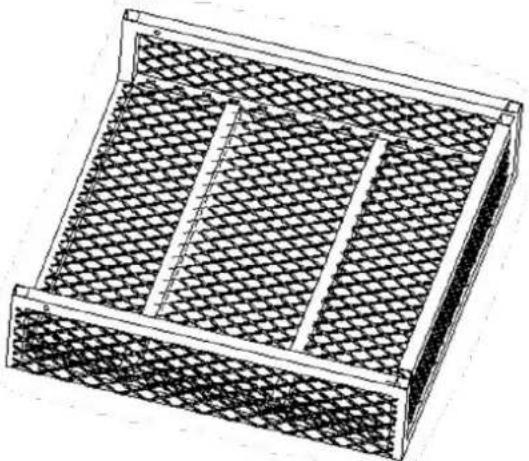

1. Rikta in ram A (nr 1) och ram B (nr 2) i rätt positioner (med vagnens golv nedåt)
2. Vid montering av ramen med skruvar, observera att brickorna måste användas i enlig kraven som anges i detaljritningen.
3. Dra slutligen åt dem för att säkra anslutningen.

STEG 2

1. Montera den fasta plattan (nr 3) på ramen.
2. (nr B) vid fästhålen. Placera sedan brickan och n ut i ordningsföljd för fastsättning
3. Dra slutligen åt dem för att säkra anslutningen.

STEG 3

1. Sätt in axeln (nr 4) i hålen på den fasta plattan (nr 3).
2. Sätt i skruven (nr C) i anslutningshålen mellan axeln och den fasta plattan. Placera på andra sidan . och n ut i följd.
3. Dra slutligen åt dem för att säkra anslutningen.

STEG 4

1. Sätt in axeln (nr 4) i hålen på den fasta plattan (nr 3).
2. Sätt i skruv (nr B) och skruv (nr C) i anslutningshålen mellan axeln och den fasta sedan brickan på andra sidan . och n ut i följd.
3. Dra slutligen åt dem för att säkra anslutningen.

STEG 5

Ex1

1. Placera den U-formade delen (nr 5) i axelns mittläge (nr 4).
2. Rikta in den U-formade delen (nr 5) och vevstången B (nr 7) med installationen hål
3. Sätt i skruven ( nr E ) genom hålen på de två vevstängerna och skruva sedan fas

STEG 6

2 st M8*70 skruva

1. Sätt i vevstång A (nr 6) och vevstång B (nr 7) i varandra.
2. Sätt i skruven (nr A) och placera brickan i anslutningshålen och placera sedan brick tur och ordning på andra sidan.
3. Dra slutligen åt dem för att säkra anslutningen.

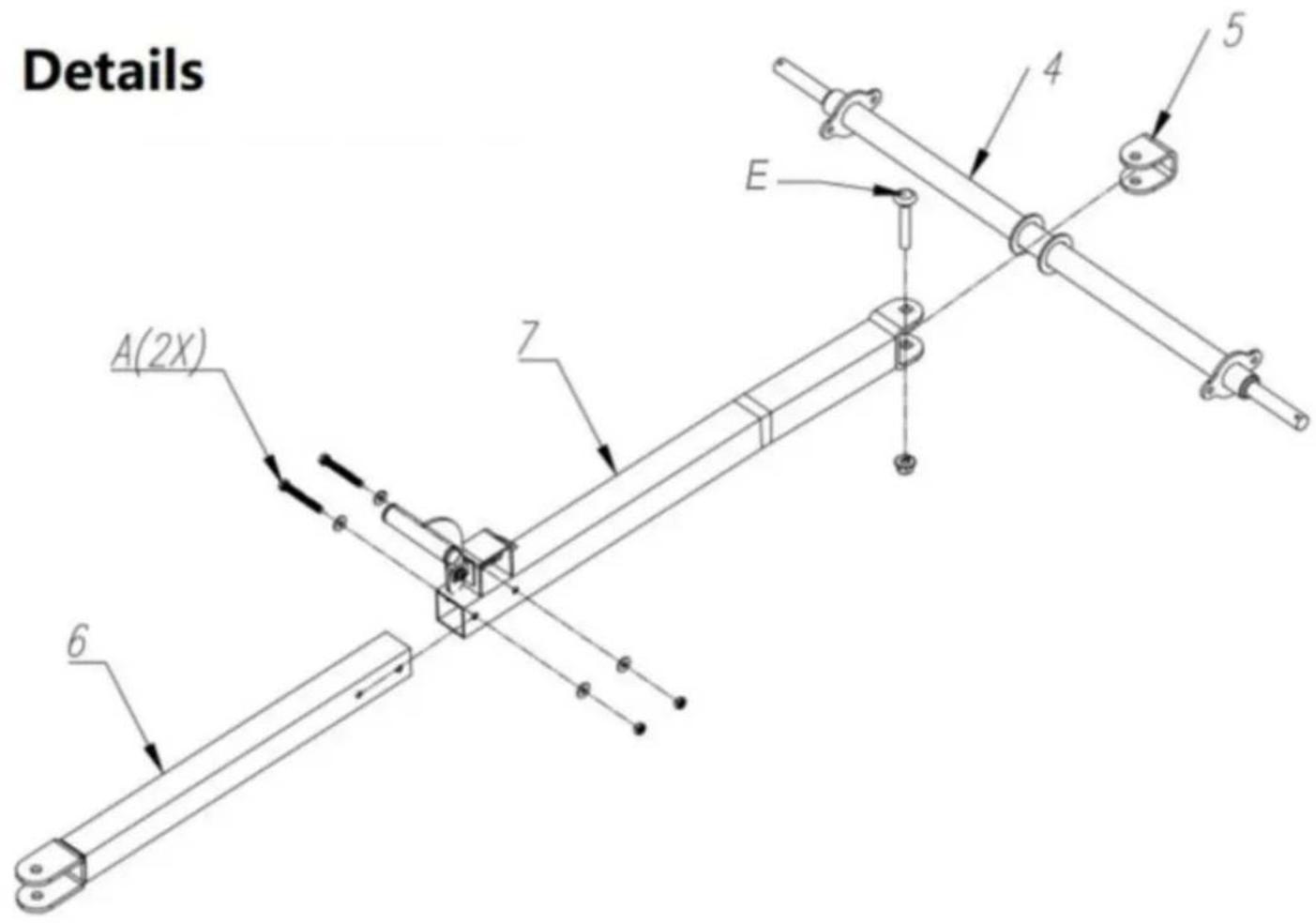

Details A(2X) 6 7 E 4 5

STEG 7
F x2	D x4	8x2

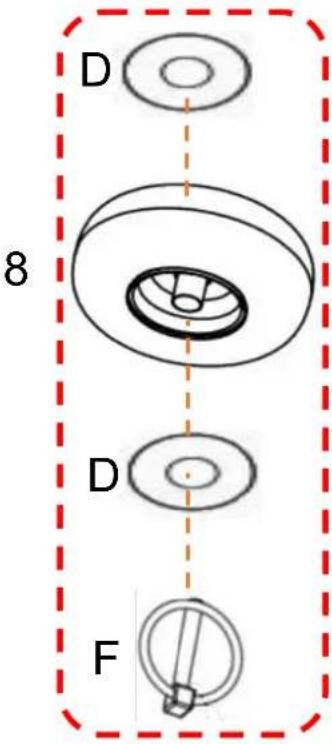

11. Placera först brickan (nr D) på hjulets monteringsaxel och montera sedan hjulet (angivna positionen.12. Sätt först på brickan (nr D) och för sedan in O-sprinten (nr F) i motsvarande monteringsaxeln.3. Obs: Uppblåsningsporten ska vara vänd utåt.
STEG 8

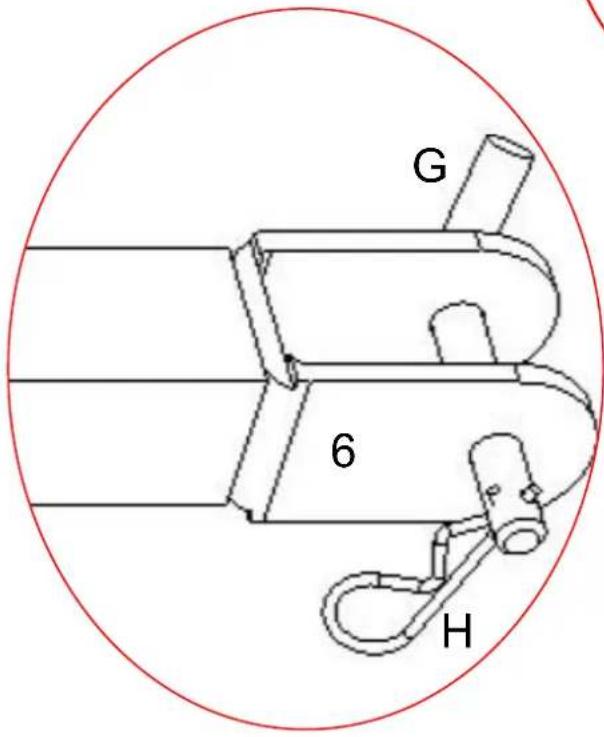

Gx1	Hx1

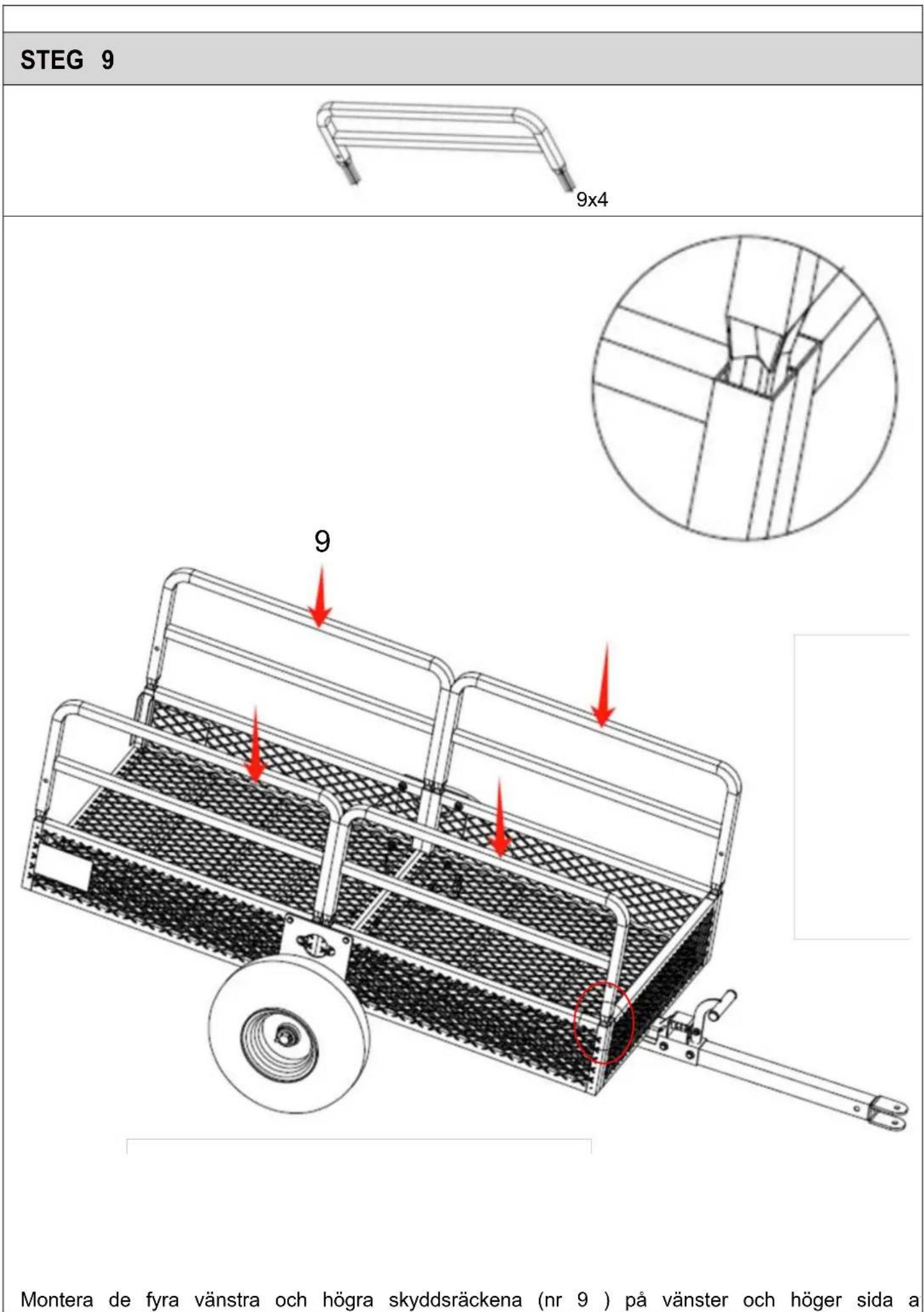

Montera de fyra vänstra och högra skyddsräckena (nr 9 ) på vänster och höger sida a

STEG 10

1. Montera det främre skyddsräcket (nr 10) på vänster och höger sida av ramen.
2. Montera det bakre skyddsräcket (nr 11) på vänster och höger sida av ramen.

STEG 11
Jag x4	12 x 1

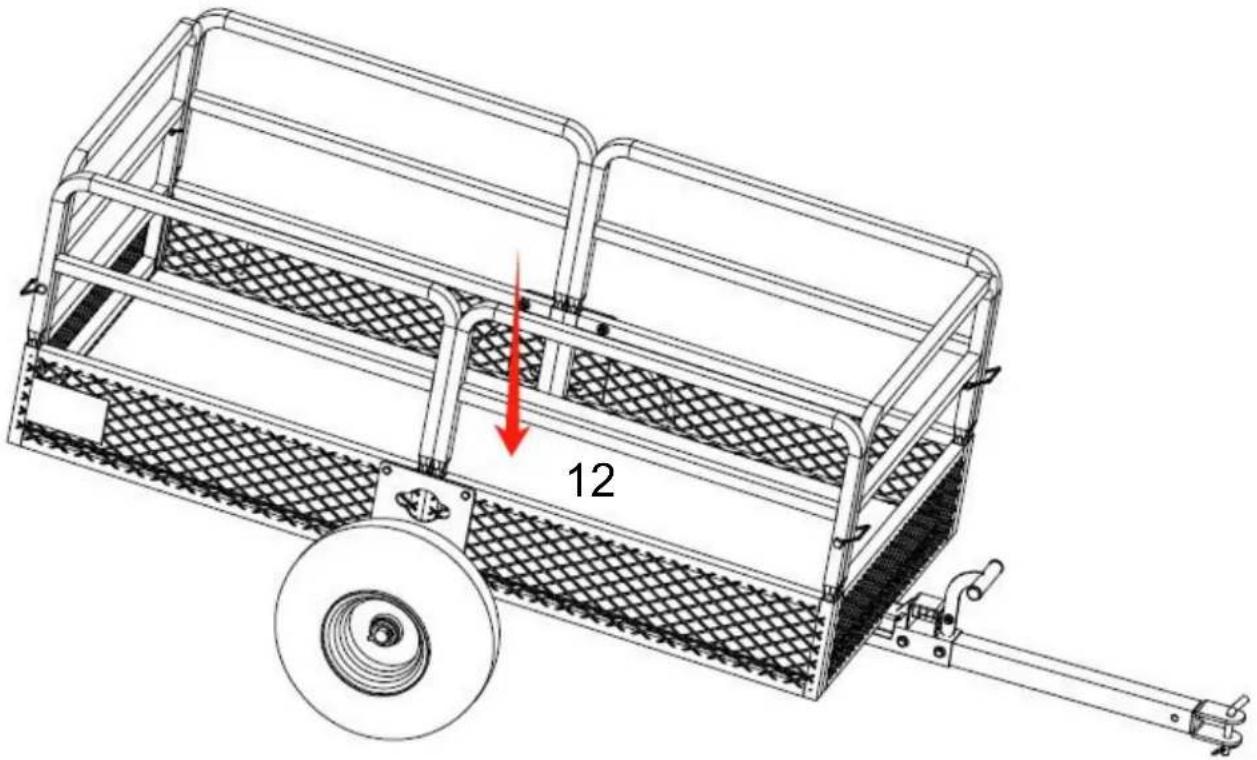

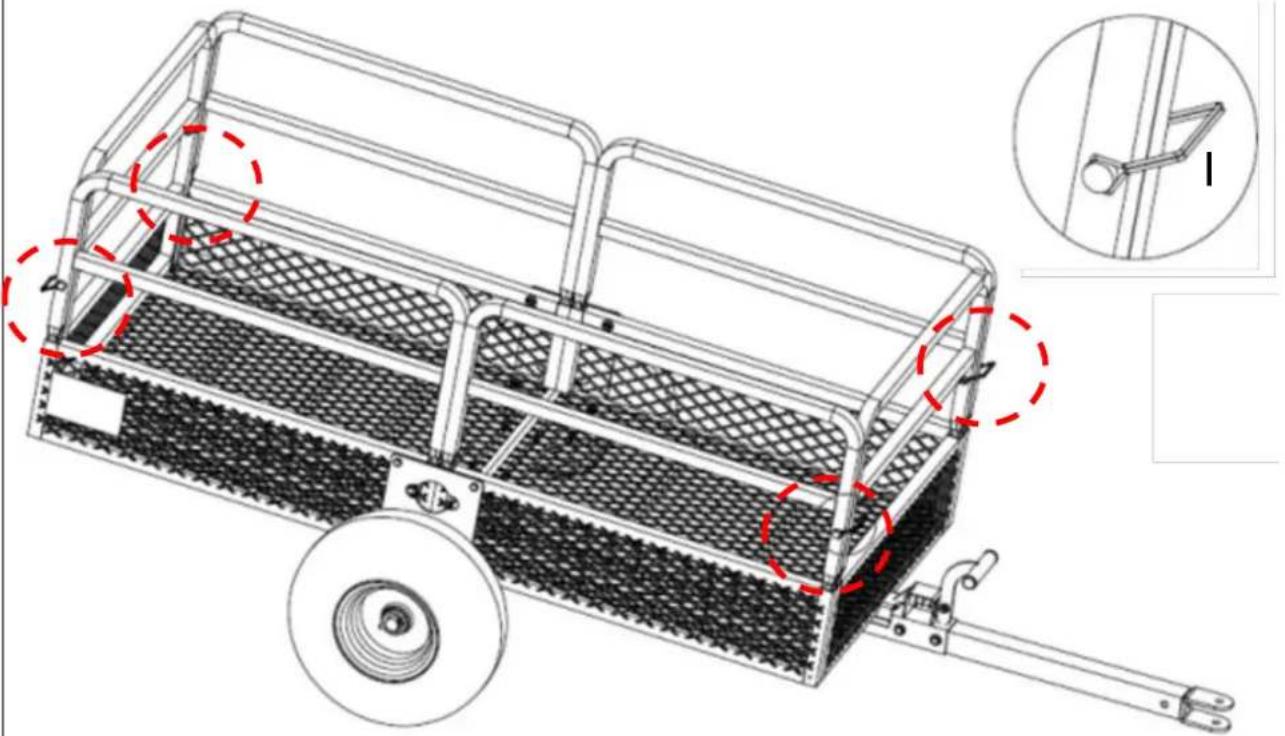

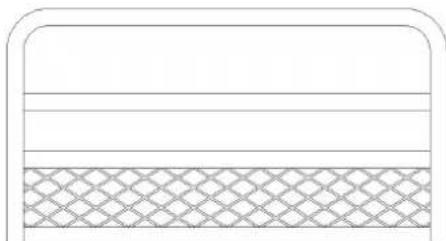

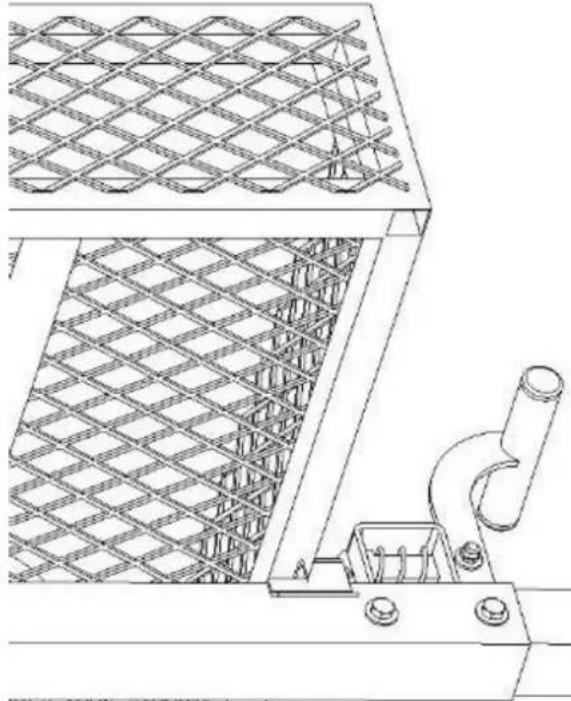

Fäst alla skyddsräcken i de fyra hörnen med D-formade saxsprintar (nr l) .Lägg plastmattan (nr 12) platt inuti vagnens flak.

PRODUCT PARAMETER

Modell	TC42 6 8
Volym	15 kubikfot
Vagnstorlek	1370*710*395 mm / 54*28*15,5 tum
Maximal lastkapacitet	1 5 00 LBS

Modell	TC42 7 8
Volym	22 kubikfot
Vagnstorlek	1490*735*575 mm / 58,6*28,9*22,6 tum
Maximal lastkapacitet	1 6 00 LBS

Modell	TC4288
Volym	28 kubikfot
Vagnstorlek	1524*810*635 mm / 60*32*25 tum
Maximal lastkapacitet	1765 LBS

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 kanadensiska republiken.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plats, Rancho Cucamonga, Kalifornien 91730
