TC4278 - Tuin aanhanger Vevor - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis TC4278 Vevor in PDF-formaat.
| Merk | Vevor |
| Model | TC4278 |
| Producttype | Tuinaanhanger |
| Volume | 22 kubieke voet (623 L) |
| Afmetingen van de aanhanger | 1490 × 735 × 575 mm (58,6 × 28,9 × 22,6 inch) |
| Maximale laadvermogen | 1600 lb (726 kg) |
| Framemateriaal | Staal |
| Materiaal laadbak | Kunststof (mat) |
| Wielen | 2 luchtbanden met ventiel |
| Aantal wielen | 2 |
| Koppelsysteem | Dissele met U-stuk en pennen |
| Hekken | Verwijderbaar, 6 panelen (4 zijkanten, 1 voor, 1 achter) |
| Montage | Vereist, geschat op 20 minuten door 2 personen |
| Benodigde gereedschappen | Sleutels meegeleverd (schroeven, ringen, moeren) |
| Veiligheid | Niet gaan zitten of staan; niet gebruiken door kinderen; inspectie voor gebruik |
| Onderhoud | Controleer aandraaien van schroeven, bandenspanning, reinigen met vochtige doek |
| Reserveonderdelen | Reserve schroeven, pennen, ringen meegeleverd |
| Garantie | Raadpleeg fabrikant |
| Fabrikant | Shanghaimuxinmuyeyouxiangongsi, Shanghai, China |
| Importeurs | Australië: SIHAO PTY LTD; Verenigde Staten: Sanven Technology Ltd. |
Veelgestelde vragen - TC4278 Vevor
Gebruikersvragen over TC4278 Vevor
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Tuin aanhanger in PDF-formaat gratis! Vind uw handleiding TC4278 - Vevor en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TC4278 van het merk Vevor.
GEBRUIKSAANWIJZING TC4278 Vevor
Scan de QR-code om toegang te krijgen tot de installatievideo.
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte kunnen houden van eventuele technologische of software-updates voor ons product.
WAARSCHUWING:
Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan kan ernstig letsel tot gevolg hebben.
Voorzorgsmaatregelen bij de montage
- Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
- Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
- Houd de verzamelplaats schoon en goed verlicht.
- Houd omstanders tijdens de montage uit de buurt.
- Kom niet in actie als u moe bent of onder invloed van alcohol, drugs of medicijnen.
- De producteigenschappen gelden uitsluitend voor correct en volledig gemonteerde producten.
- Garden Trailer veilig kan dragen.
- Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's vermeld staan het montageschema in deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek.
- Naar schatting kan de installatie van dit product binnen 20 minuten door 2 personen worden voltooid.
- Omdat er een groot aantal schroeven nodig is voor de montage van dit product, zijn er reserveschroeven meegeleverd. U hoeft zich dus geen zorgen te maken als u na de montage nog schroeven over heeft.
Gebruik voorzorgsmaatregelen
- NIET OP DIT ITEM ZITTEN OF STAAN.
- Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit artikel spelen.
- Niet de aangegeven gewichtscapaciteiten overschrijden.
- Gebruik de aanhanger alleen op een vlakke, egale, harde en gladde ondergrond die een volledig beladen tuintrailer veilig kan dragen.
- Alleen gebruiken zoals bedoeld.
- Controleer het product voor elk gebruik. Niet gebruiken als er onderdelen loszitten of beschadigd zijn.
BEWAAR DEZE HANDLEIDING

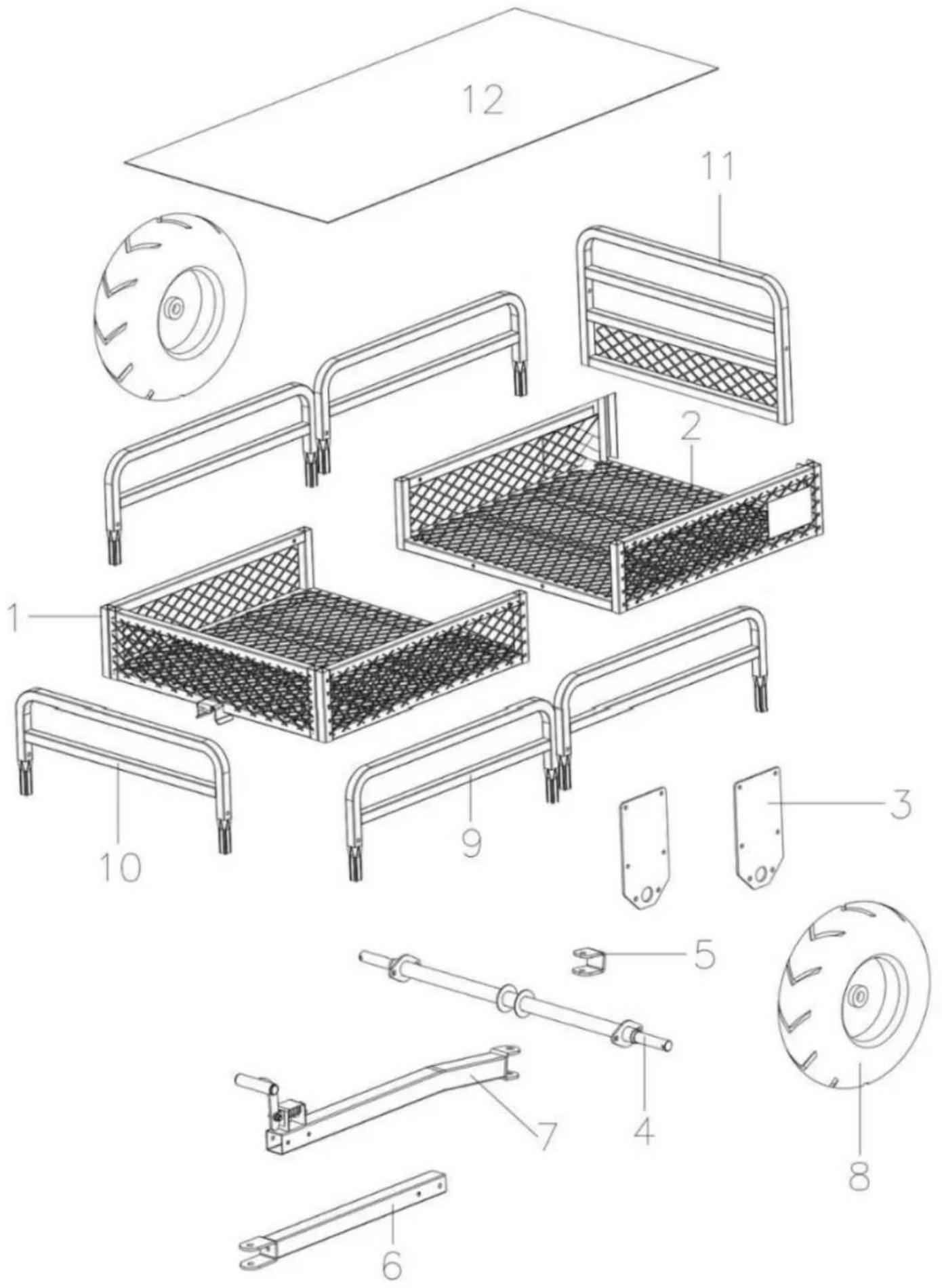

ONDERDELENLIJST
| Nee. | Verklarende grafiek | Nee. | Verklarende grafiek | |

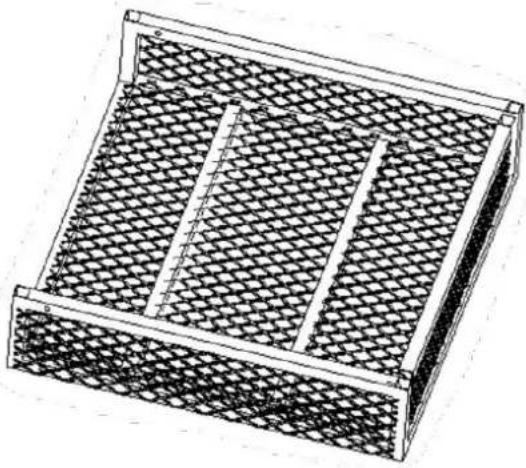

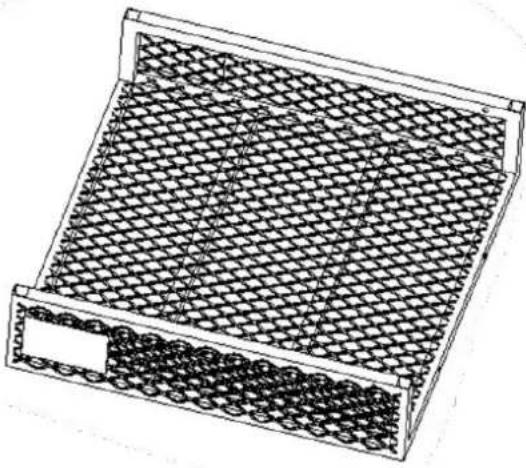

| 1 | Kader A | 2 | Kader B | |
| 3 | Vaste plaat X2 | 4 | As | |
| 5 | U-vormig onderdeel | 6 | Drijfstang A | |
| 7 | Drijfstang B | 8 | Wiel X2 | |
| 9 | Linker- en rechterleuningen X4 | 10 | Voorste vangrail | |
| 11 | Achterleuning | 12 | Kunststof mat | |
| Nee. | Verklarende grafiek | Hoeveelheid | ||
| A | Schroef M8*70 mm | 5 | ||
| B | Schroef M8* 45 mm | 8 | ||
| C | Schroef M10* 25 mm | 4 | ||
| D | Wasmachine φ 50 * 3 mm | 4 | ||
| E | Schroef M1 2 * 90 mm | 1 | ||
| F | O -type splitpen | 2 | ||
| G | pin | 1 | ||
| H | R-type splitpen | 1 | ||
| I | D -type splitpen | 4 | ||
![]() | ||||
![]() | ||||

Een x3 schroef M8*70

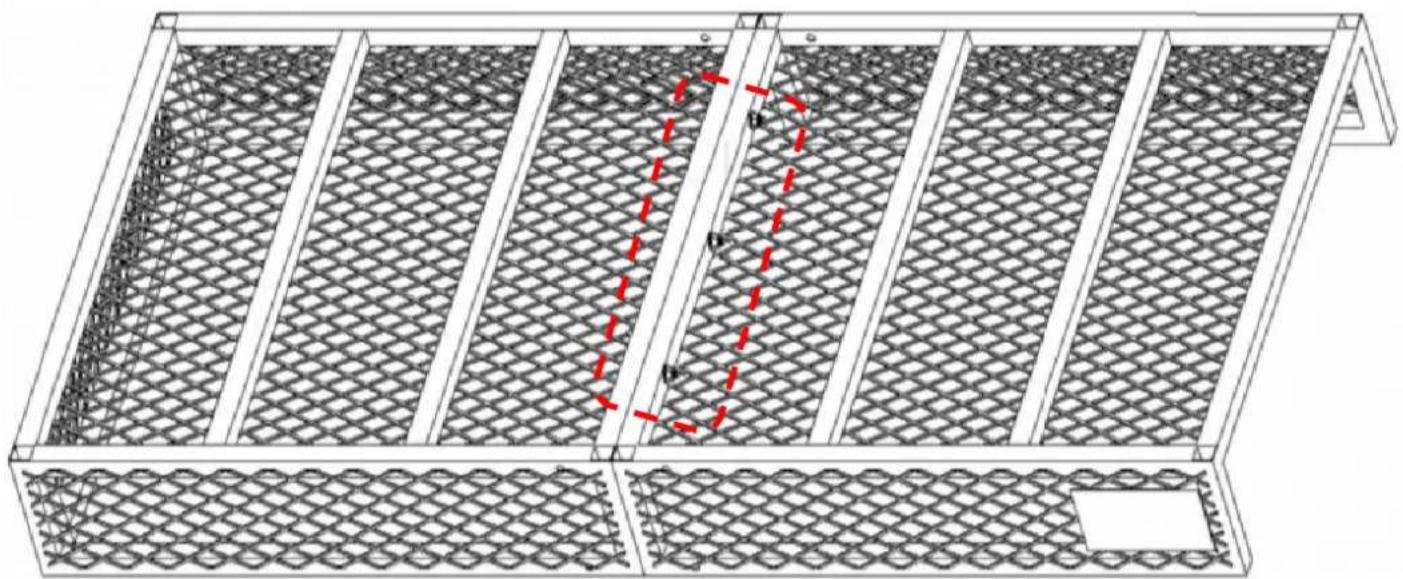

- Lijn frame A (nr. 1) en frame B (nr. 2) uit in de juiste posities (met de wagenbak naar boven).
- Bij het vastschroeven van het frame dient u er rekening mee te houden dat de ringen in de detailtekening aangegeven moeten worden gebruikt.
- Draai ze ten slotte vast om de verbinding te beveiligen.
STAP 2

- Plaats de vaste plaat (nr. 3) op het frame.
- (nr. B) bij de bevestigingsgaten. Plaats vervolgens de sluitring, en draai ze in volgorde vast.
- Draai ze ten slotte vast om de verbinding te beveiligen.
STAP 3

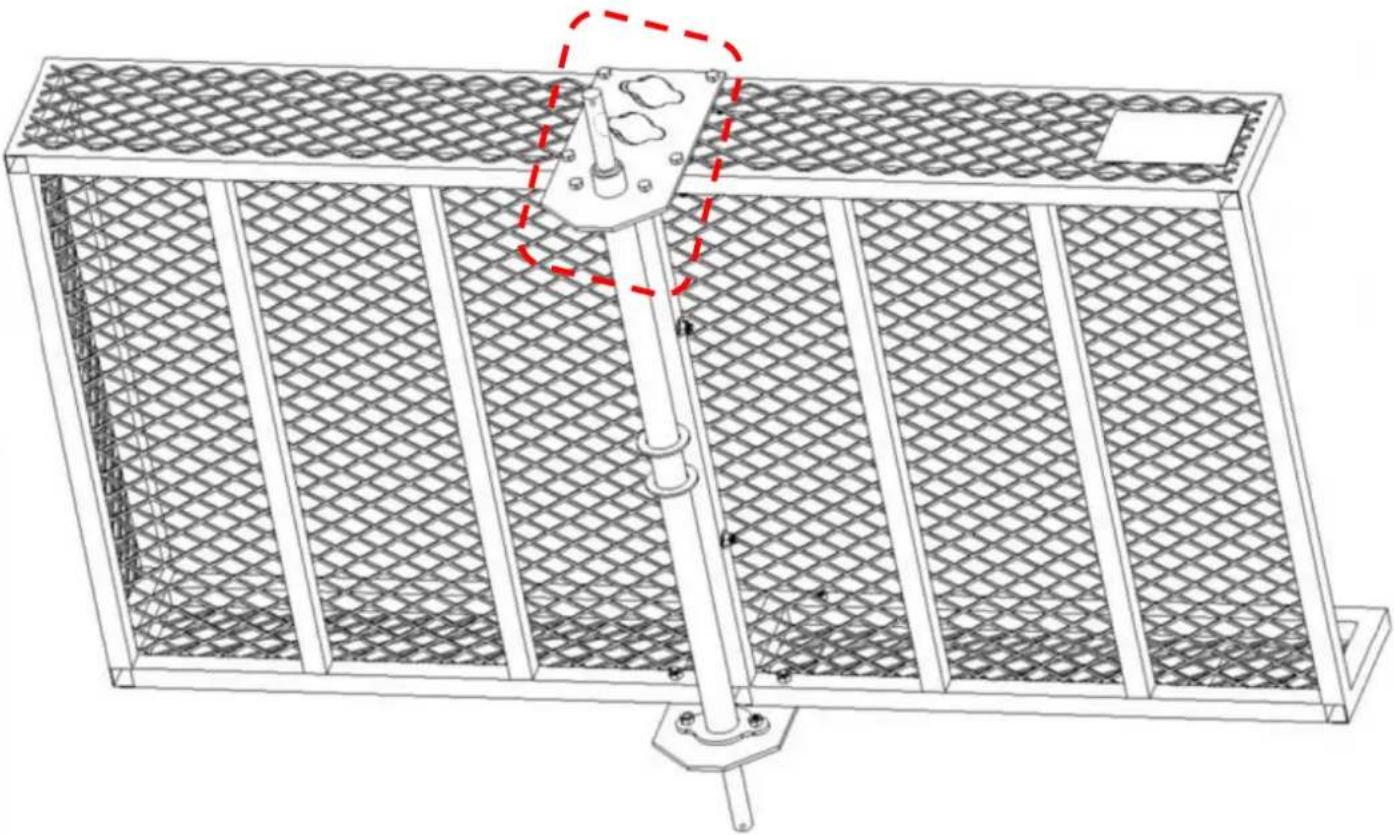

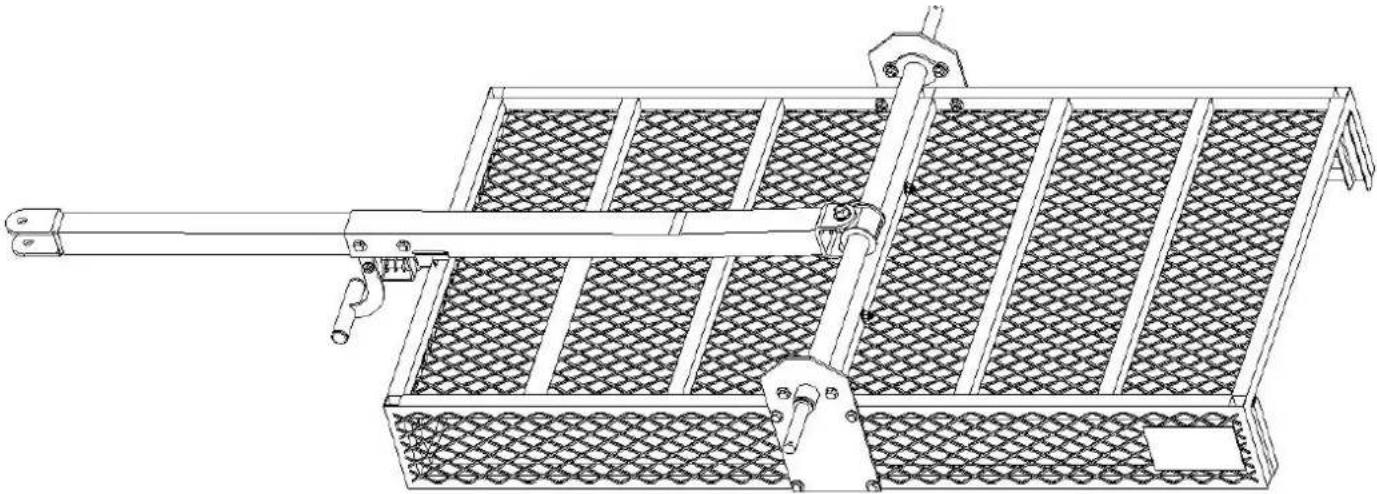

- Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).
- Plaats schroef (nr. C) in de verbindingsgaten tussen de as en de vaste plaat. Plaats aan de andere kant de sluitring en draai ze in volgorde vast.
- Draai ze ten slotte vast om de verbinding te beveiligen.
| STAP 4 | ||
3x1 | B x4Schroef M8* 45 | C x2 Schroef M10* 25 |
![]() 1. Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).2. Plaats schroef (nr. B) en schroef (nr. C) in de verbindingsgaten tussen de as en dPlaats vervolgens aan de andere kant de sluitring . en n ut op volgorde.3. Draai ze ten slotte vast om de verbinding te beveiligen. | ||

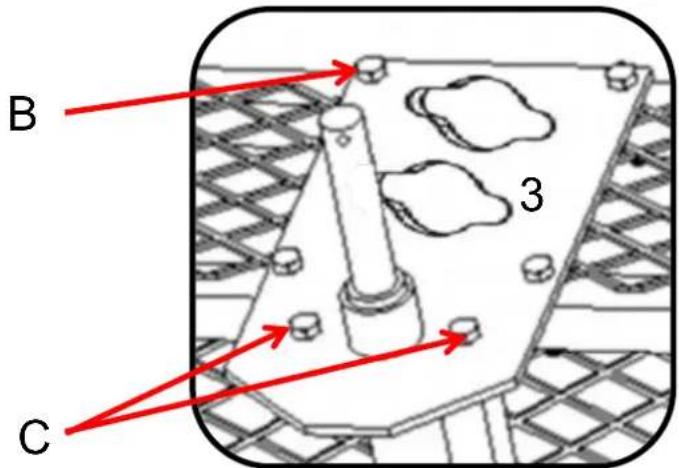

- Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).
- Plaats schroef (nr. B) en schroef (nr. C) in de verbindingsgaten tussen de as en de vaste plaat. Plaats vervolgens aan de andere kant de sluitring en draai ze op volgorde vast.
- Draai ze ten slotte vast om de verbinding te beveiligen.

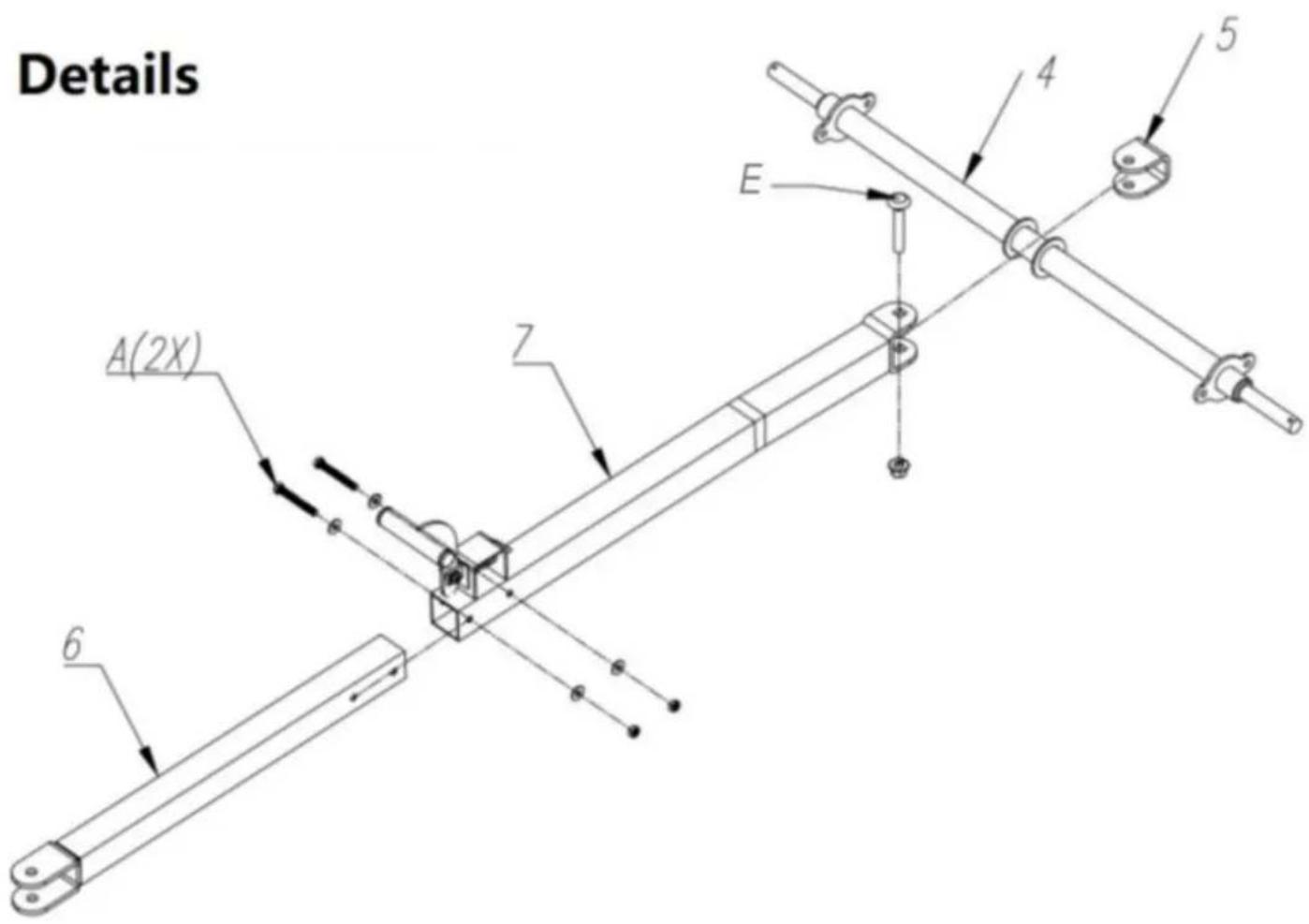

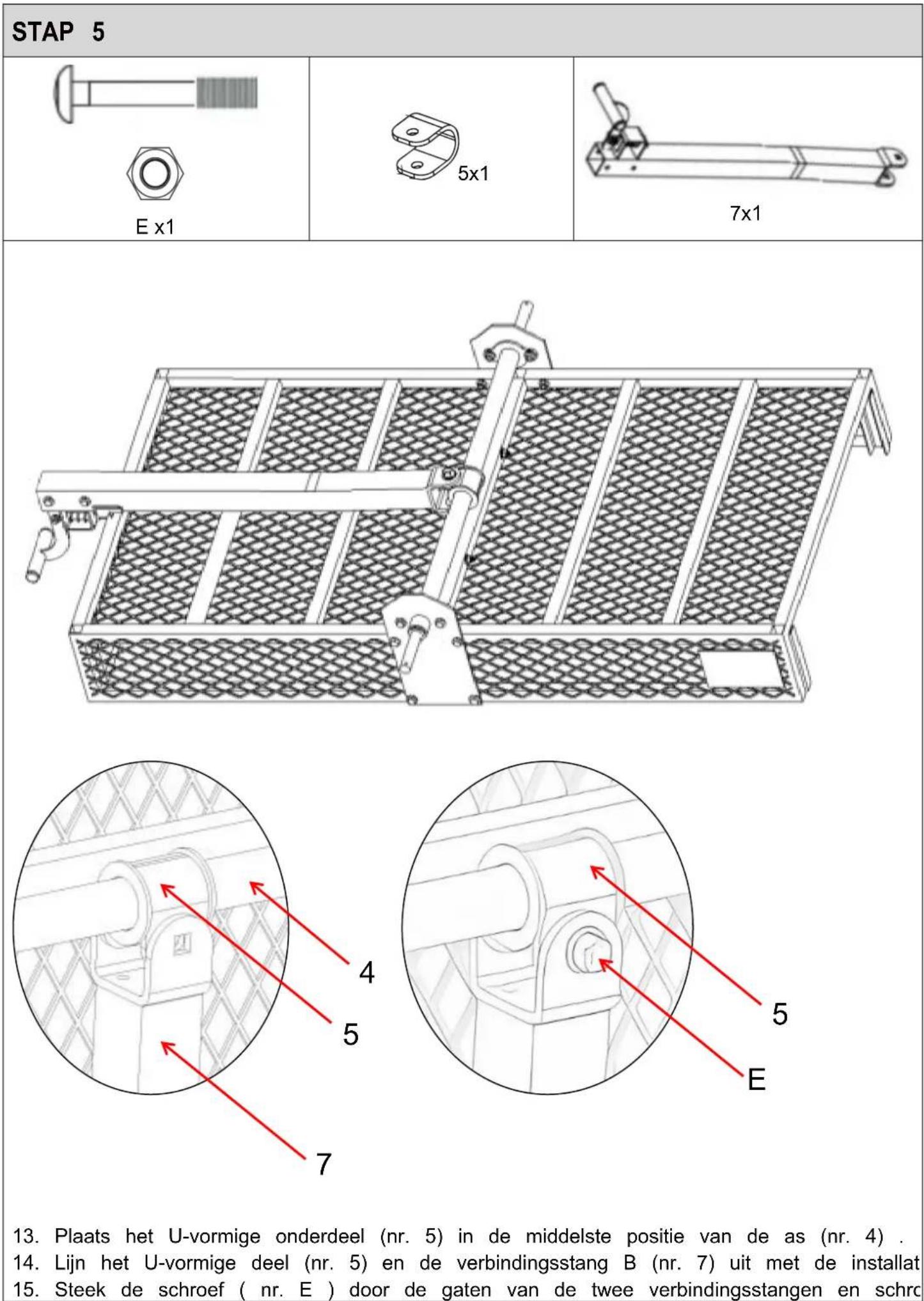

- Plaats het U-vormige onderdeel (nr. 5) in de middelste positie van de as (nr. 4).
- Lijn het U-vormige deel (nr. 5) en de verbindingsstang B (nr. 7) uit met de installatiegaten.
- Steek de schroef (nr. E) door de gaten van de twee verbindingsstangen en schroef deze vast.
| moer erop. | |
| STAP 6 | |
Een x2 schroefM8*70 | 6x1 |
STEP-2 ![]() | |
| 1. Steek drijfstang A (nr. 6) en drijfstang B (nr. 7) in elkaar.2. Plaats de schroef (nr. A) en plaats de sluitring in de verbindingsgaten en plaats verven moer in volgorde aan de andere kant. | |

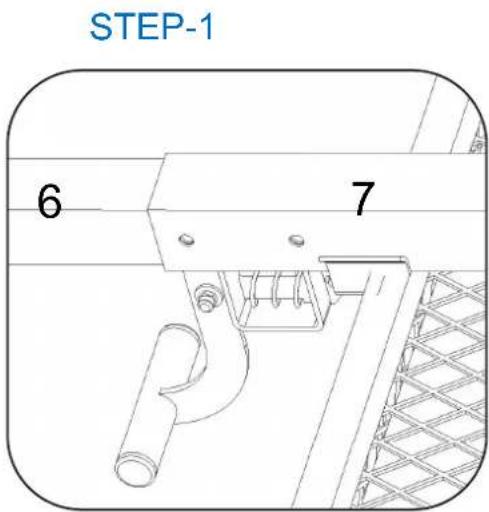

- Steek drijfstang A (nr. 6) en drijfstang B (nr. 7) in elkaar.

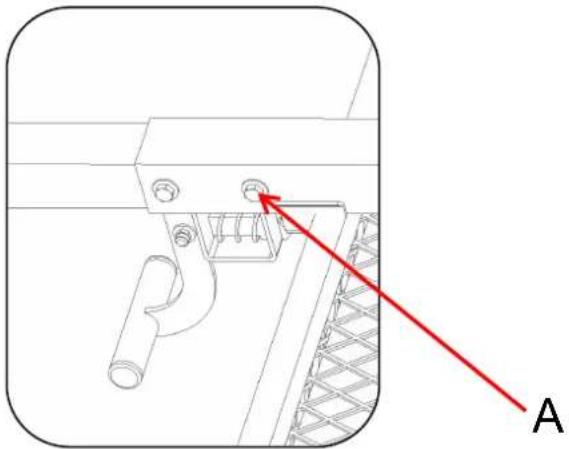

- Plaats de schroef (nr. A) en plaats de sluitring in de verbindingsgaten en plaats vervolgens de moer in volgorde aan de andere kant.
- Draai ze ten slotte vast om de verbinding te beveiligen.

| STAP 7 | |||
F x2 | [523CD x4] | 8 x 2 | |

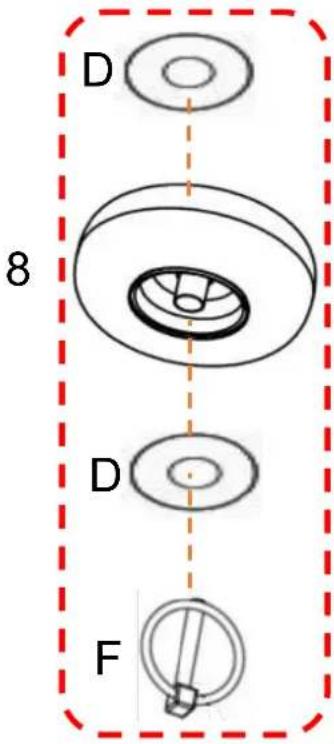

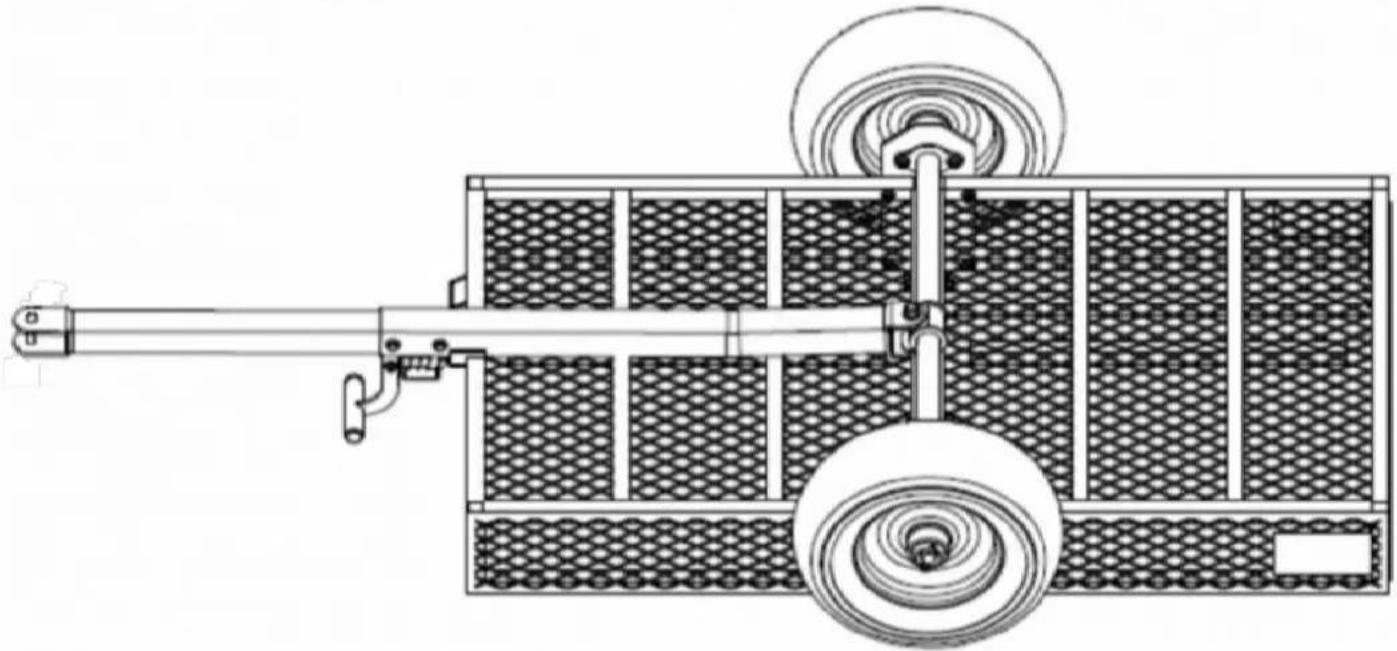

![]() 9. Plaats eerst de ring (nr. D) op de montage-as van het wiel en installeer vervolger op de aangegeven plaats.10. Plaats eerst de ring (nr. D) en plaats vervolgens de O-type splitpen (nr. F) in overeenkomstige gat op de montageas.3. Let op: de opblaaspoort moet naar buiten wijzen. | |||
| STAP 8 | |||

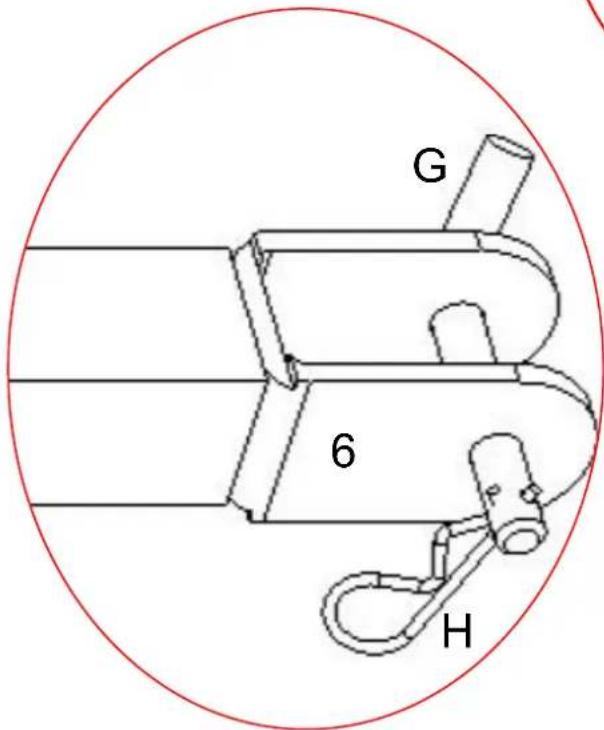

G x1 | Hoogte x1 | ||
![]() | ![]() | ||
![]() | |||

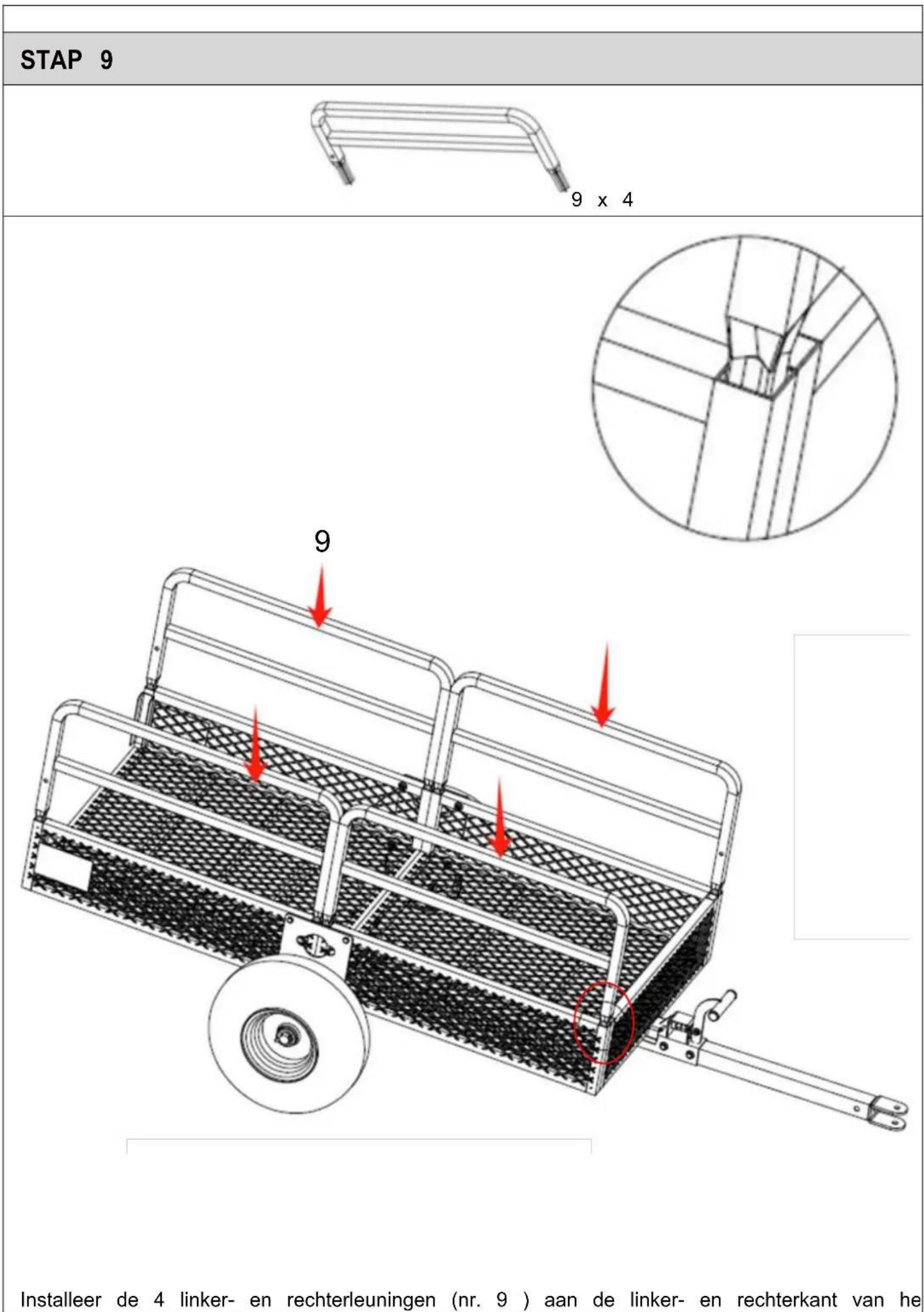

Installeer de 4 linker- en rechterleuningen (nr. 9) aan de linker- en rechterkant van het frame.
STAP 10

- Installeer de voorste leuning (nr. 10) aan de linker- en rechterkant van het frame.
- Installeer de achterleuning (nr. 11) aan de linker- en rechterkant van het frame.

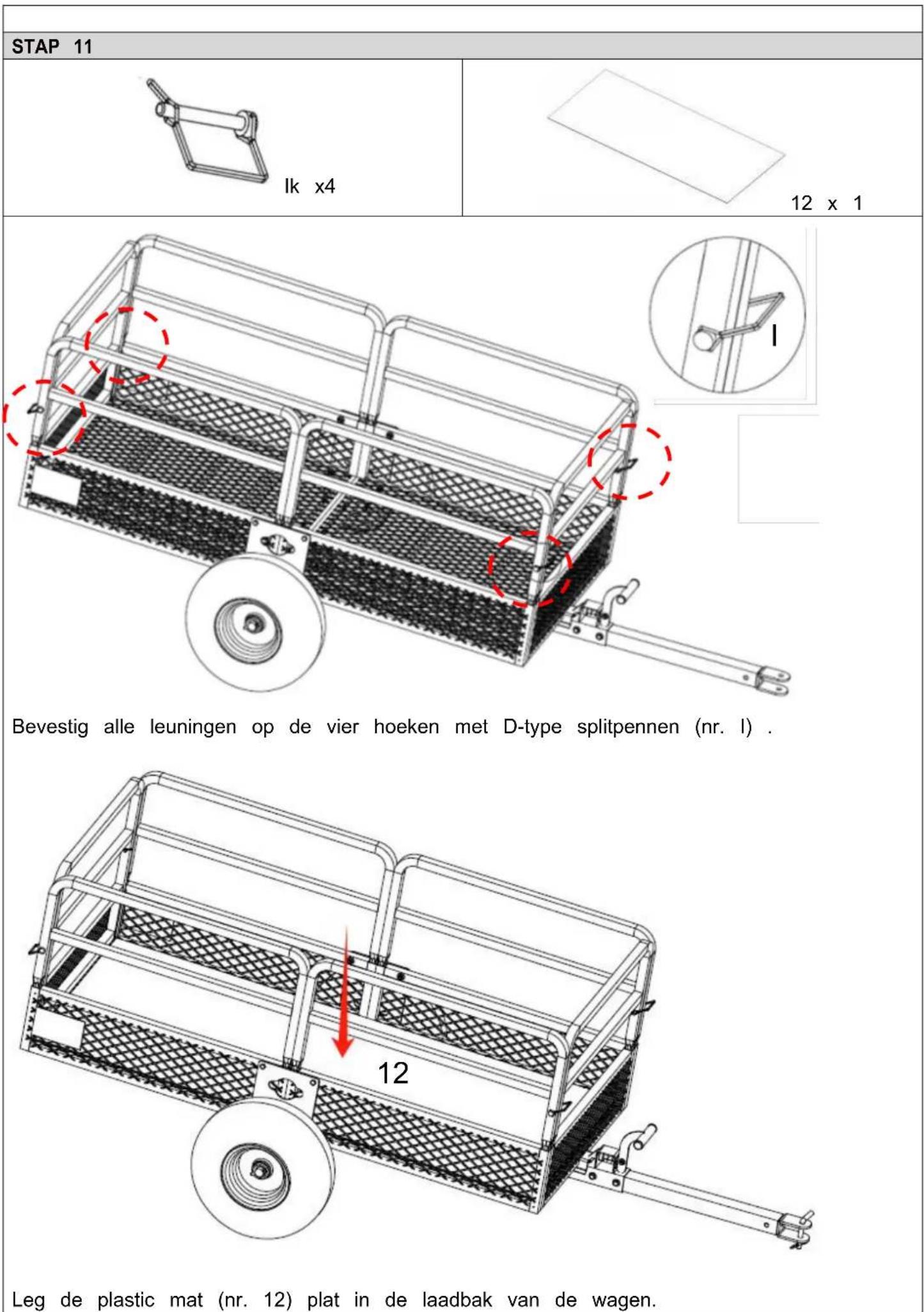

PRODUCTPARAMETER
| Model | TC42 6 8 |
| Volume | 15 kubieke voet |
| Wagengrootte | 1370*710*395mm / 54*28*15,5inch |
| Maximale laadcapaciteit | 1 5 00 LBS |
| Model | TC42 7 8 |
| Volume | 22 kubieke voet |
| Wagengrootte | 1490*735*575mm / 58,6*28,9*22,6inch |
| Maximale laadcapaciteit | 1 6 00 LBS |
| Model | TC4288 |
| Volume | 28 kubieke voet |
| Wagengrootte | 1524*810*635mm / 60*32*25inch |
| Maximale laadcapaciteit | 1765 LBS |
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| UK | REP |
Kader A
Kader B
Vaste plaat X2
As
U-vormig onderdeel
Drijfstang A
Drijfstang B
Wiel X2
Linker- en rechterleuningen X4
Voorste vangrail

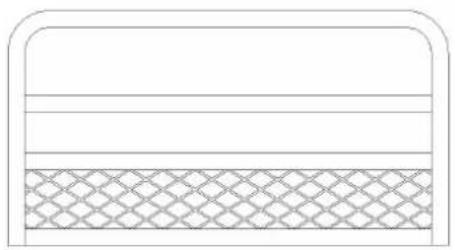

Achterleuning
