Producttype	Opvouwbare tuinaanhanger
Merk	Vevor
Model	TC4288
Inhoud	28 ft³ (0,79 m³)
Afmetingen (L x B x H)	1524 x 810 x 635 mm (60 x 32 x 25 inch)
Maximale laadcapaciteit	1765 lb (800 kg)
Framemateriaal	Geverfd staal
Wieltype	2 massieve wielen met loopvlak
Zijwanden	4 afneembare zij-, voor- en achterpanelen
Beschermingsmat	Kunststof mat inbegrepen
Montage vereist	Ja, door 2 personen, ongeveer 20 minuten
Beoogd gebruik	Vervoer van tuinmaterialen, gereedschap, enz.
Veiligheidsmaatregelen	Niet gaan zitten of staan; laat kinderen niet spelen; overschrijd de maximale belasting niet; gebruik op een vlakke ondergrond
Onderhoud	Inspecteren voor elk gebruik; controleer de bevestigingen; reinigen na gebruik
Inbegrepen reserveonderdelen	Schroeven, ringen, pennen, moeren - reserveset meegeleverd
Repareerbaarheid	Standaard onderdelen beschikbaar; demontage mogelijk voor reparatie
Garantie	Fabrieksgarantie (zie voorwaarden)
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur	Sanven Technology Ltd. (Verenigde Staten); SIHAO PTY LTD (Australië)

Veelgestelde vragen - TC4288 Vevor

Hoe monteer ik de Vevor TC4288 tuinaanhanger?

Volg de stappen in de handleiding: bevestig de frames A en B, installeer de vaste plaat en de as, monteer de drijfstangen en wielen, en bevestig vervolgens de zijwanden. De montage vereist twee personen en duurt ongeveer 20 minuten. Draag een veiligheidsbril en handschoenen.

Wat is het maximale laadvermogen van model TC4288?

Het maximale laadvermogen is 1765 lb (ongeveer 800 kg). Overschrijd deze limiet nooit om schade of letsel te voorkomen.

Kan ik de aanhanger op een hellend terrein gebruiken?

Het wordt aanbevolen de aanhanger alleen te gebruiken op een vlak, hard en waterpas oppervlak. Vermijd steile hellingen om kantelen te voorkomen.

Zijn de wielen opblaasbaar?

Nee, de wielen zijn massief (zonder binnenband). De handleiding specificeert dat het opblaasventiel tijdens de montage naar buiten moet wijzen.

Hoe onderhoud ik de Vevor TC4288 aanhanger?

Inspecteer alle bevestigingspunten voor elk gebruik. Reinig de aanhanger na gebruik om roest te voorkomen. Controleer de vastheid van schroeven en smeer de assen indien nodig.

Zijn de zijwanden afneembaar?

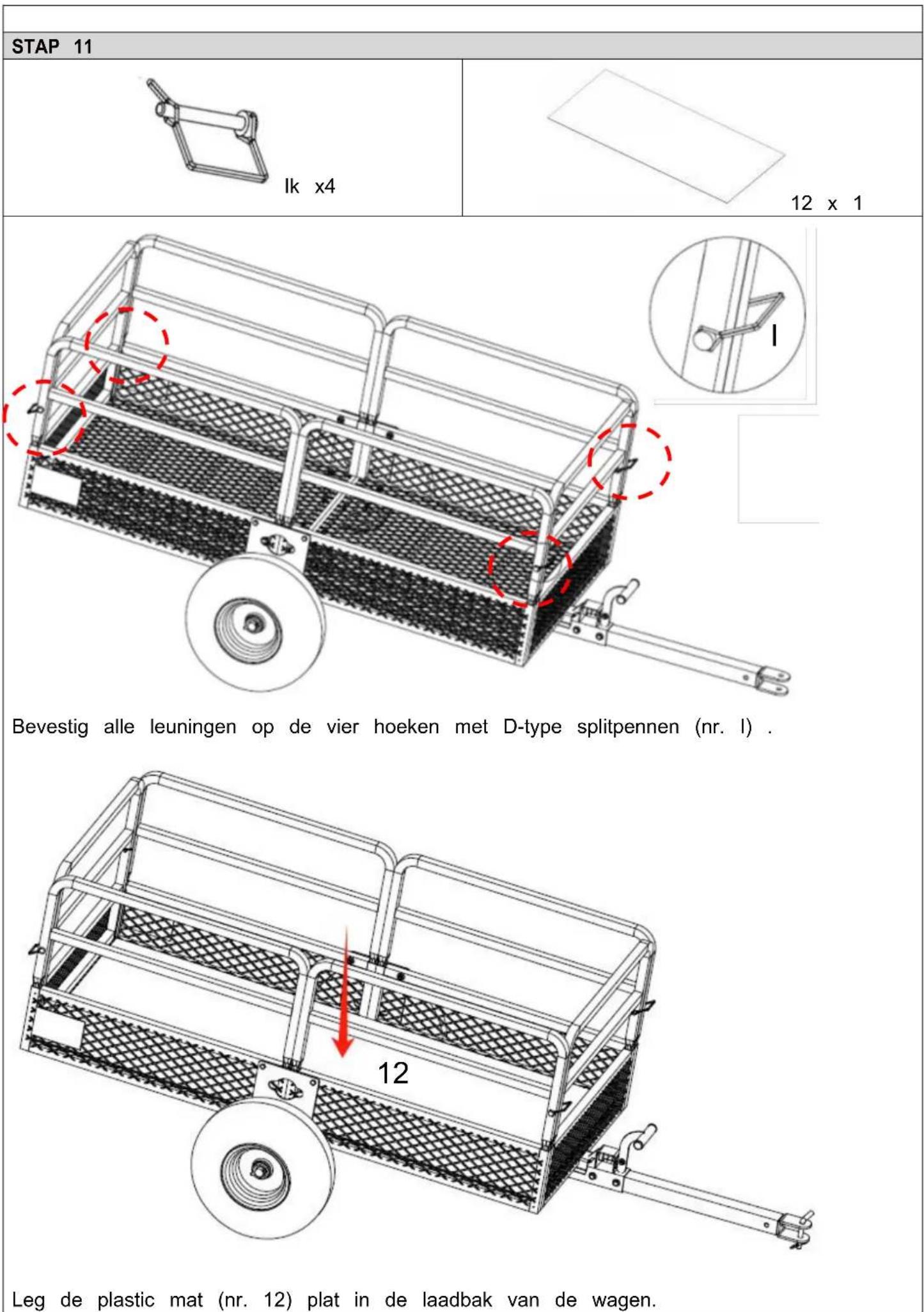

Ja, de zij-, voor- en achterwanden zijn afneembaar. Ze worden bevestigd met D-type splitpennen. U kunt ze verwijderen om omvangrijke voorwerpen te vervoeren.

Welke gereedschappen zijn nodig voor de montage?

De handleiding specificeert geen specifiek gereedschap, maar een set sleutels en een tang kunnen nuttig zijn. Schroeven en moeren worden meegeleverd.

Is er garantie op de Vevor aanhanger?

De handleiding vermeldt dat VEVOR het recht voorbehoudt de handleiding te interpreteren. Over het algemeen is een fabrieksgarantie inbegrepen; neem contact op met de klantenservice voor details.

Kan ik reserveonderdelen bestellen?

Ja, de handleiding bevat een onderdelenlijst met nummers. Er zijn al reserveschroeven meegeleverd in de kit. Neem voor andere onderdelen contact op met de fabrikant of verkoper.

Is het mogelijk de aanhanger op te vouwen voor opslag?

De handleiding vermeldt geen vouwmechanisme. De aanhanger is eenmaal gemonteerd vast. De zijwanden kunnen echter worden gedemonteerd om de opslagruimte te verkleinen.

GEBRUIKSAANWIJZING TC4288 Vevor

Scan de QR-code om toegang te krijgen tot de installatievideo.

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u h product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het pro u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de h van eventuele technologische of software-updates voor ons product.

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan ernstig letsel tot gevolg hebben.

Voorzorgsmaatregelen bij de montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Kom niet in actie als u moe bent of onder invloed van alcohol, drugs of medicij
6. De producteigenschappen gelden uitsluitend voor correct en volledig gemonteerde producten.
7. Garden Trailer veilig kan dragen .
8. Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's vermeld het montageschema in deze handleiding. Pak alle onderdelen uit en scheid van elkaar op een schone werkplek.
9. Naar schatting kan de installatie van dit product binnen 20 minuten door 2 person worden voltooid.
10. Omdat er een groot aantal schroeven nodig is voor de montage van dit product, we reserveschroeven meegeleverd. U hoeft zich dus geen zorgen te maken als u montage nog schroeven over heeft.

Gebruik voorzorgsmaatregelen

1. NIET OP DIT ITEM ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit arti
3. Niet overschrijden aangegeven gewichtscapaciteiten.
4. Gebruik de aanhanger alleen op een vlakke, egale, harde en gladde ondergrond volledig beladen tuintrailer veilig kan dragen.
5. Alleen gebruiken zoals bedoeld.
6. Controleer het product voor elk gebruik. Niet gebruiken als er onderdelen loszitten beschadigd zijn.

BEWAAR DEZE HANDLEIDING

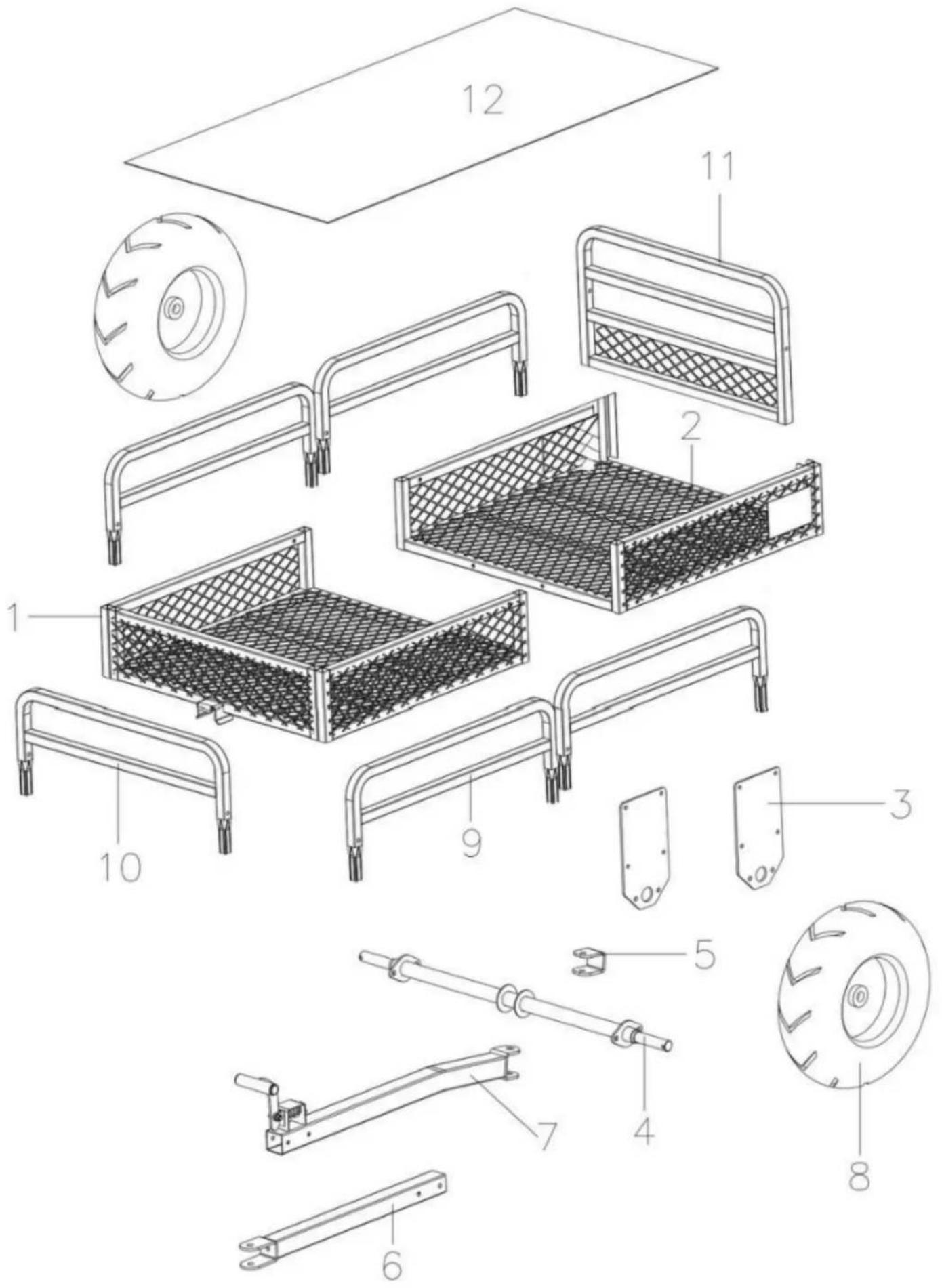

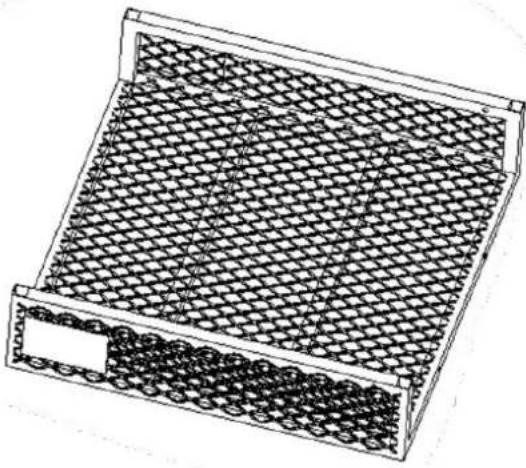

PARTS LIST

Nee.	Verklarende grafiek	Nee.	Verklarende grafiek
1	Kader A	2	Kader B
3	Vaste plaat X2	4
5	U-vormig onderdeel	6	Drijfstang A
7	Drijfstang B	8	Wiel X2
9	Linker- en rechterleuningen X4	10	Voorste vangrail
11	Achterleuning	12	Kunststof mat
Nee.	Verklarende grafiek			Hoeveelheid
A	Schroef M8*70 mm			5
B	Schroef M8* 45 mm			8
C	Schroef M10* 25 mm			4
D	Wasmachine 50 * 3 mm			4
E	Schroef M1 2 * 90 mm			1
F	O -type splitpen			2
G	pin			1
H	_R-type splitpen			1
I	D -type splitpen			4

Een x3 schroef M8*7 0

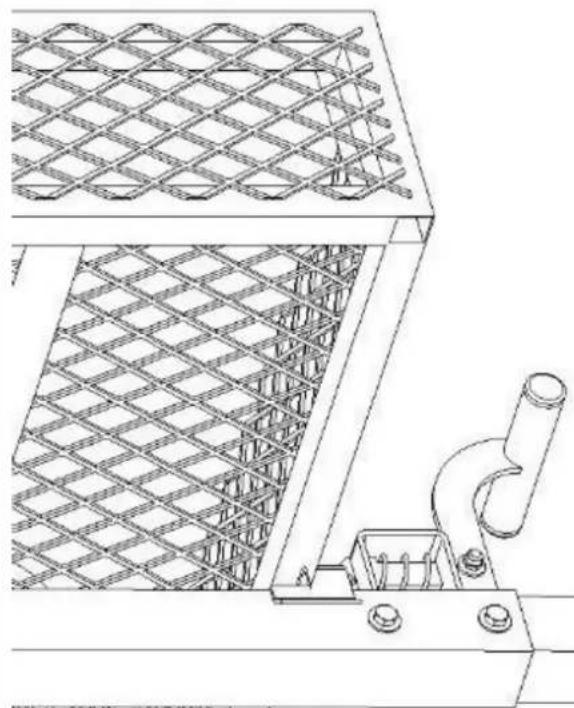

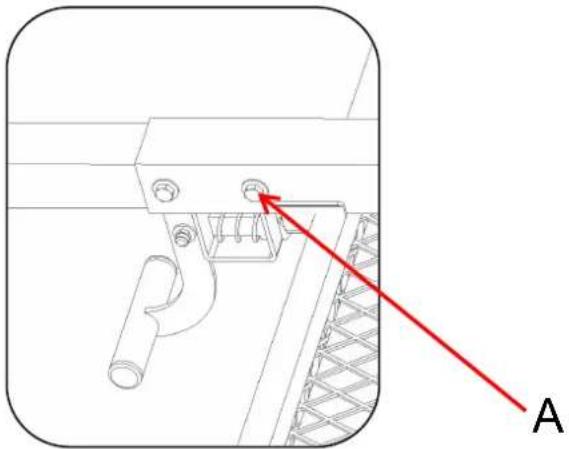

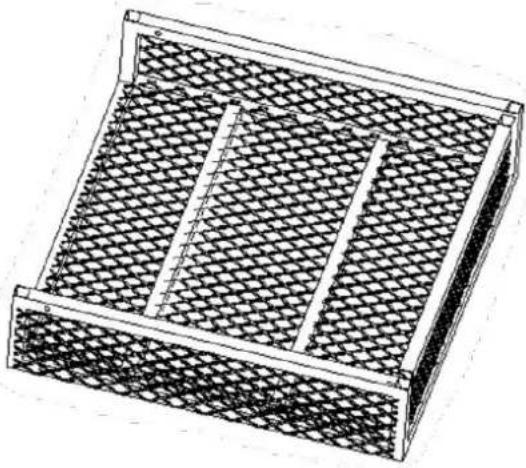

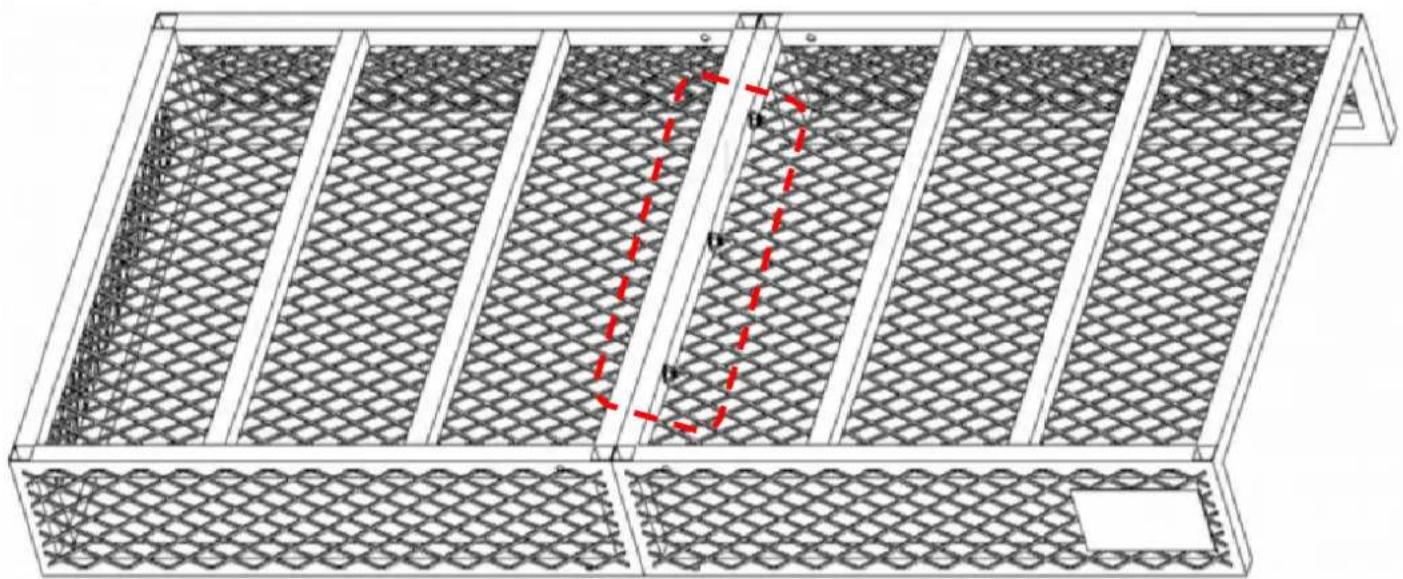

1. Lijn frame A (nr. 1) en frame B (nr. 2) uit in de juiste posities (met de wagenbak
2. Bij het vastschroeven van het frame dient u er rekening mee te houden dat de ring in de detailtekening aangegeven eisen moeten worden gebruikt.
3. Draai ze ten slotte vast om de verbinding te beveiligen.

STAP 2

1. Plaats de vaste plaat (nr. 3) op het frame.

2. (nr. B) bij de bevestigingsgaten. Plaats vervolgens de sluitring, en n ut in volgord bevestiging.

3. Draai ze ten slotte vast om de verbinding te beveiligen.

STAP 3

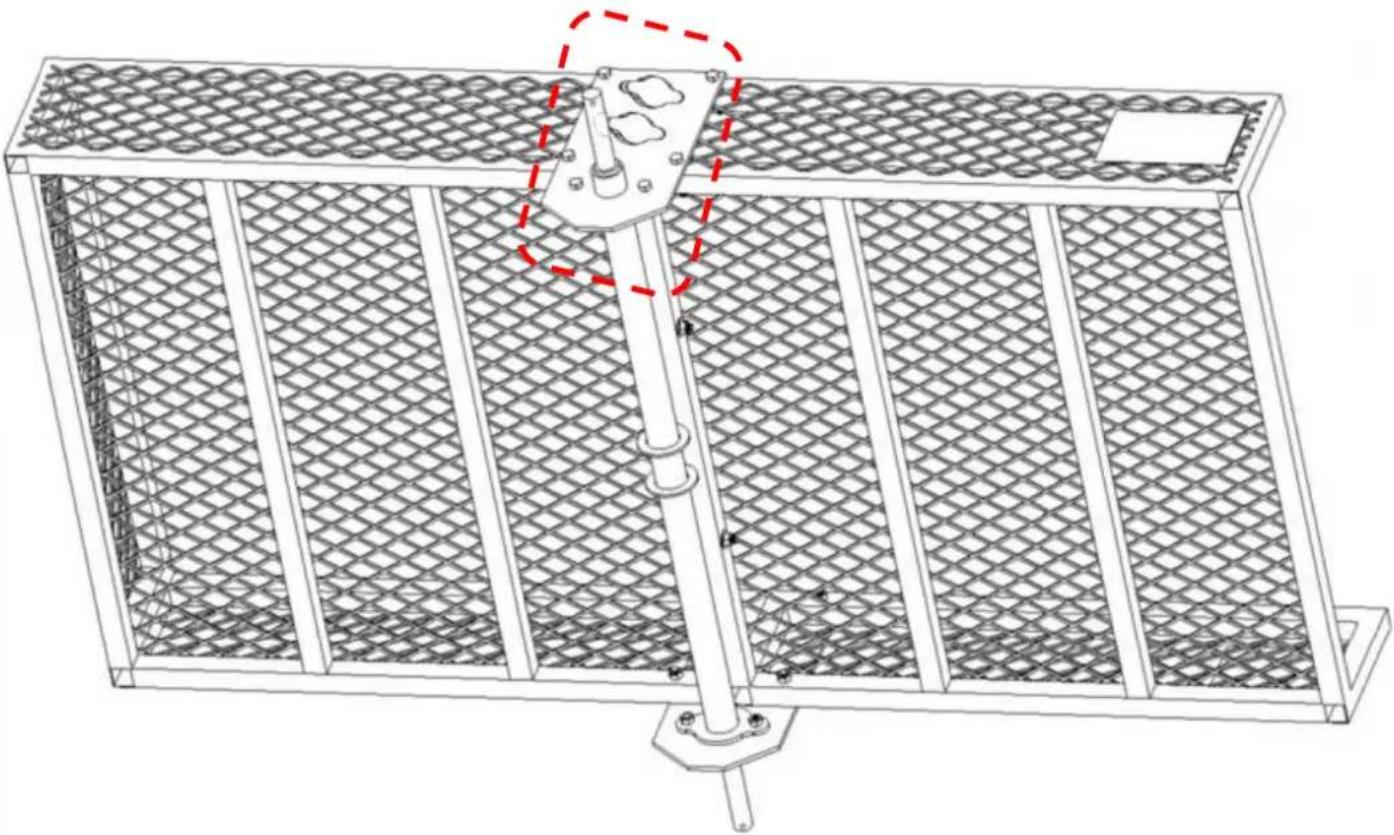

1. Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).
2. Plaats schroef (nr. C ) in de verbindingsgaten tussen de as en de vaste plaat. Plaat de andere kant de sluitring . en n ut in volgorde.
3. Draai ze ten slotte vast om de verbinding te beveiligen.

STAP 4
3x1	B x4Schroef M8* 45	C x2 Schroef M10* 25

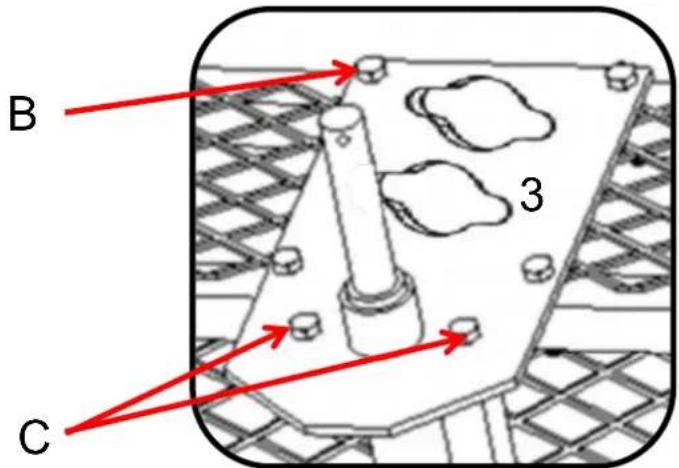

1. Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).2. Plaats schroef (nr. B) en schroef (nr. C) in de verbindingsgaten tussen de as en dPlaats vervolgens aan de andere kant de sluitring . en n ut op volgorde.3. Draai ze ten slotte vast om de verbinding te beveiligen.

1. Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).
2. Plaats schroef (nr. B) en schroef (nr. C) in de verbindingsgaten tussen de as en d Plaats vervolgens aan de andere kant de sluitring . en n ut op volgorde.
3. Draai ze ten slotte vast om de verbinding te beveiligen.

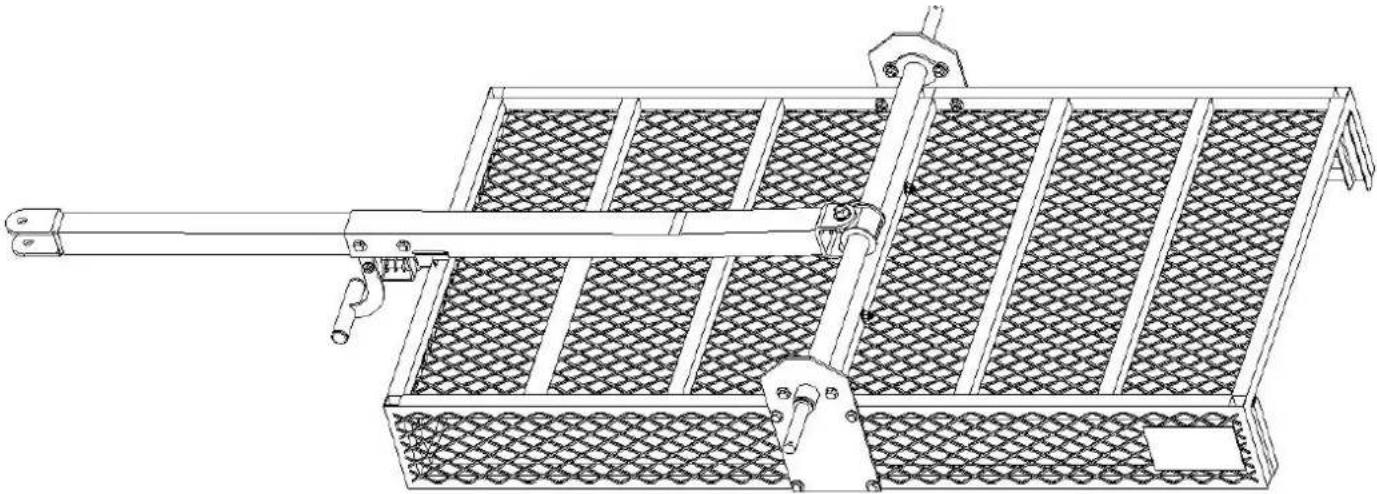

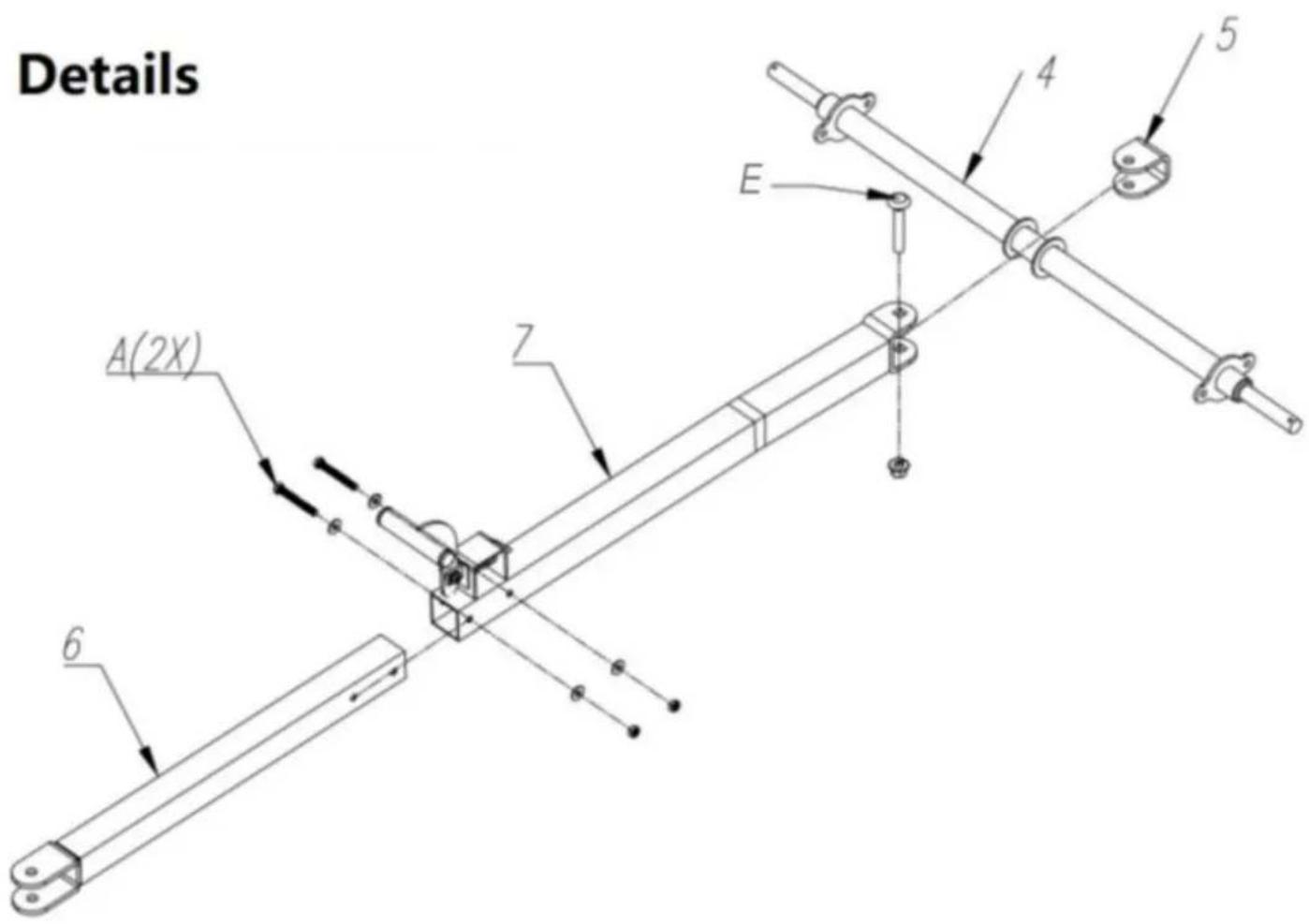

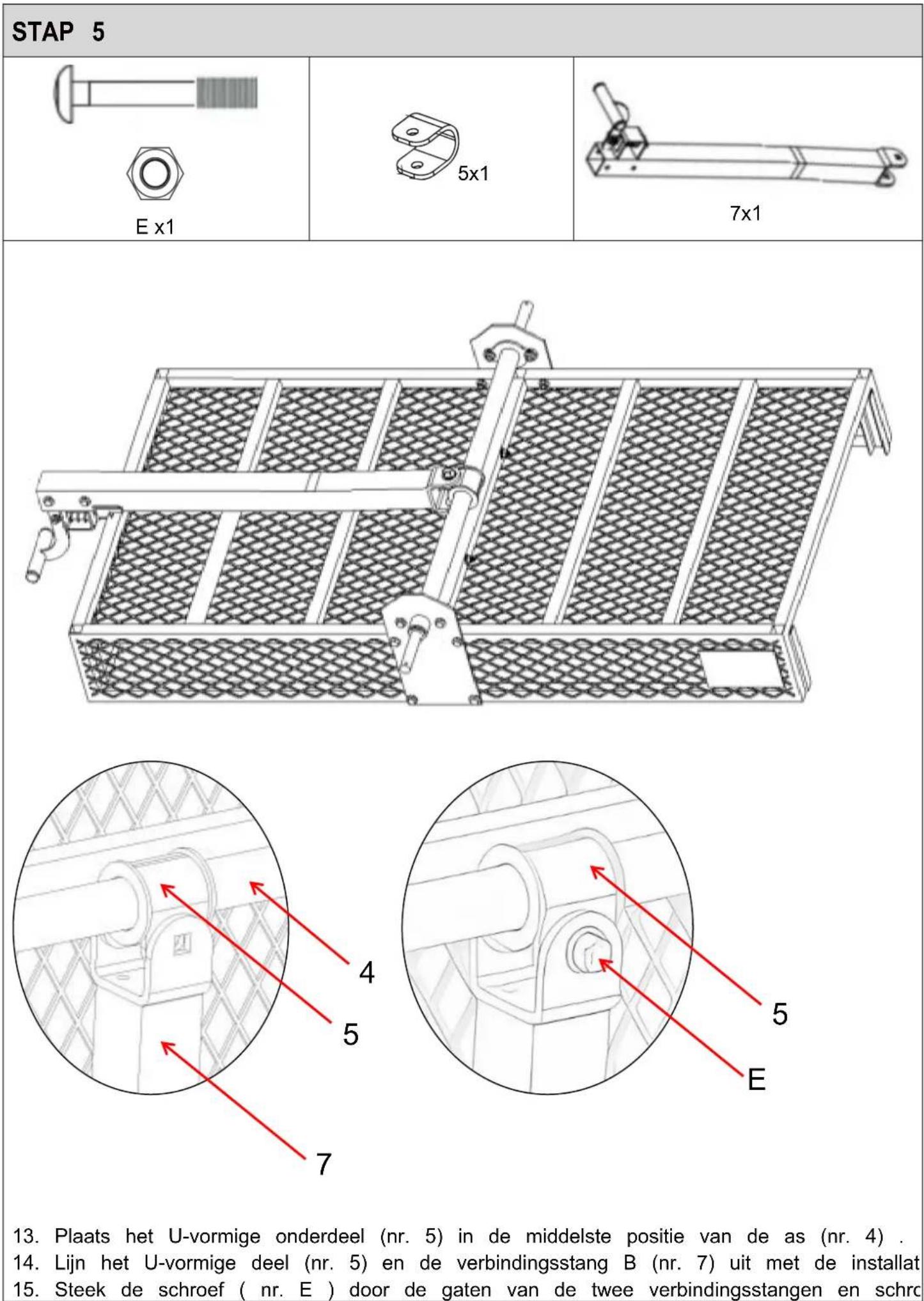

1. Plaats het U-vormige onderdeel (nr. 5) in de middelste positie van de as (nr. 4).
2. Lijn het U-vormige deel (nr. 5) en de verbindingsstang B (nr. 7) uit met de installat
3. Steek de schroef ( nr. E ) door de gaten van de twee verbindingsstangen en schrc

moer erop.
STAP 6
Een x2 schroefM8*70	6x1
STEP-2
1. Steek drijfstang A (nr. 6) en drijfstang B (nr. 7) in elkaar.2. Plaats de schroef (nr. A) en plaats de sluitring in de verbindingsgaten en plaats verven moer in volgorde aan de andere kant.

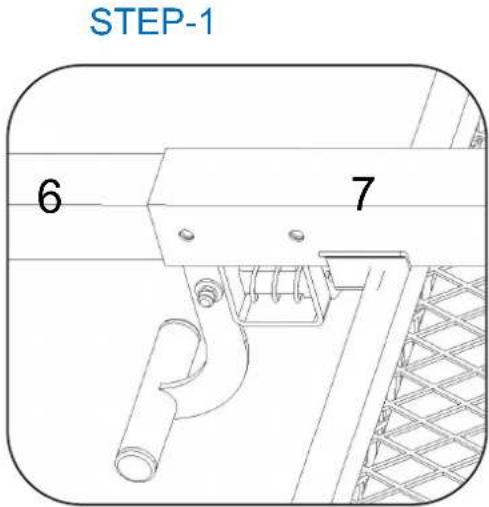

1. Steek drijfstang A (nr. 6) en drijfstang B (nr. 7) in elkaar.

2. Plaats de schroef (nr. A) en plaats de sluitring in de verbindingsgaten en plaats verv en moer in volgorde aan de andere kant.

3. Draai ze ten slotte vast om de verbinding te beveiligen.

STAP 7
F x2	D x4	8 x 2

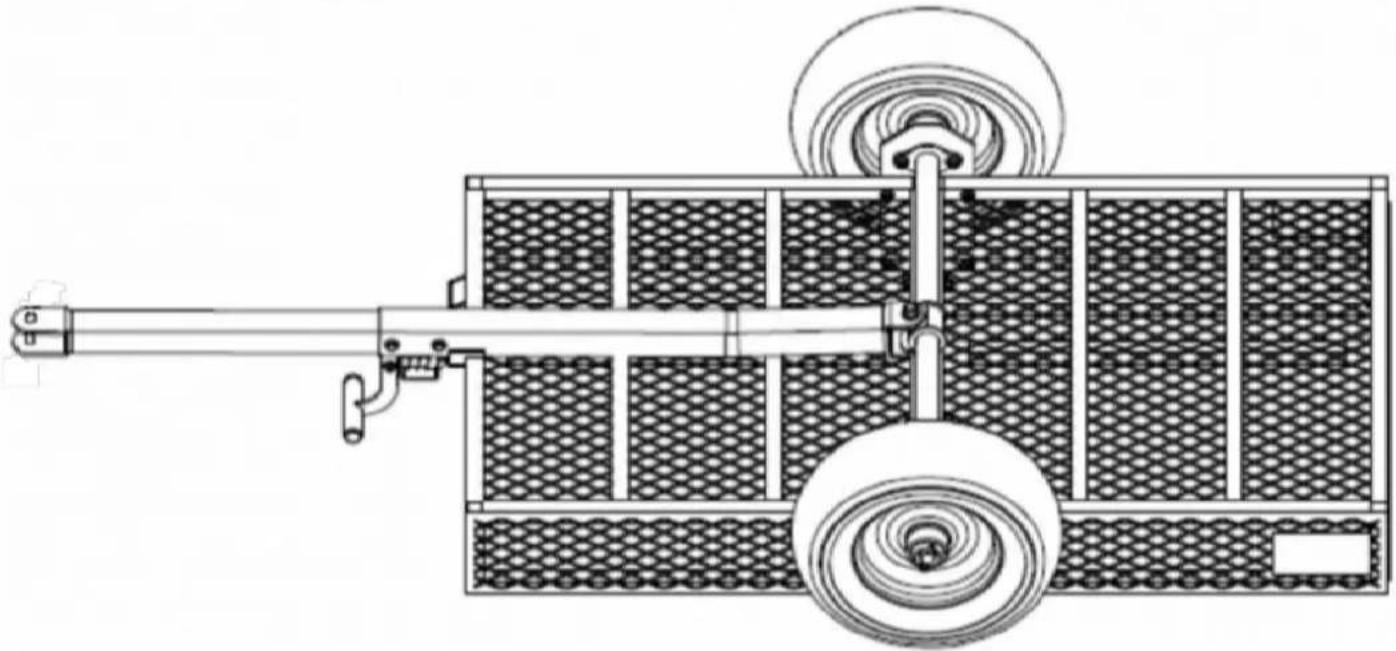

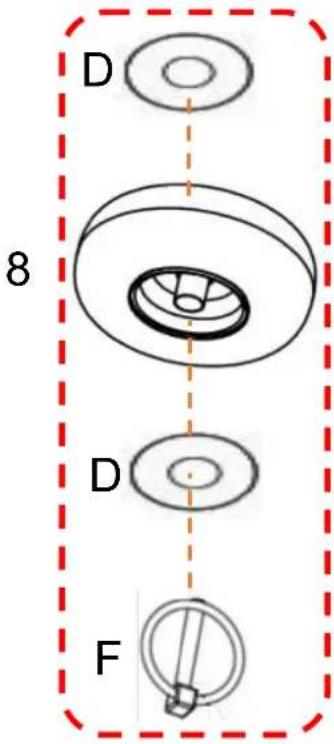

9. Plaats eerst de ring (nr. D) op de montage-as van het wiel en installeer vervolger op de aangegeven plaats.10. Plaats eerst de ring (nr. D) en plaats vervolgens de O-type splitpen (nr. F) in overeenkomstige gat op de montageas.3. Let op: de opblaaspoort moet naar buiten wijzen.
STAP 8

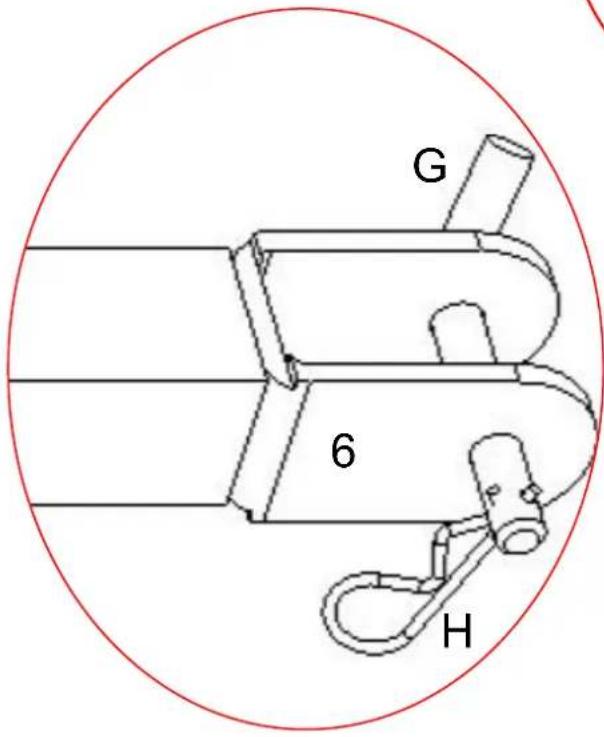

G x1	Hoogte x1

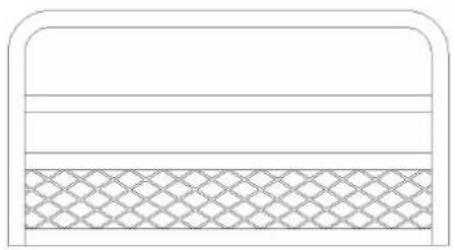

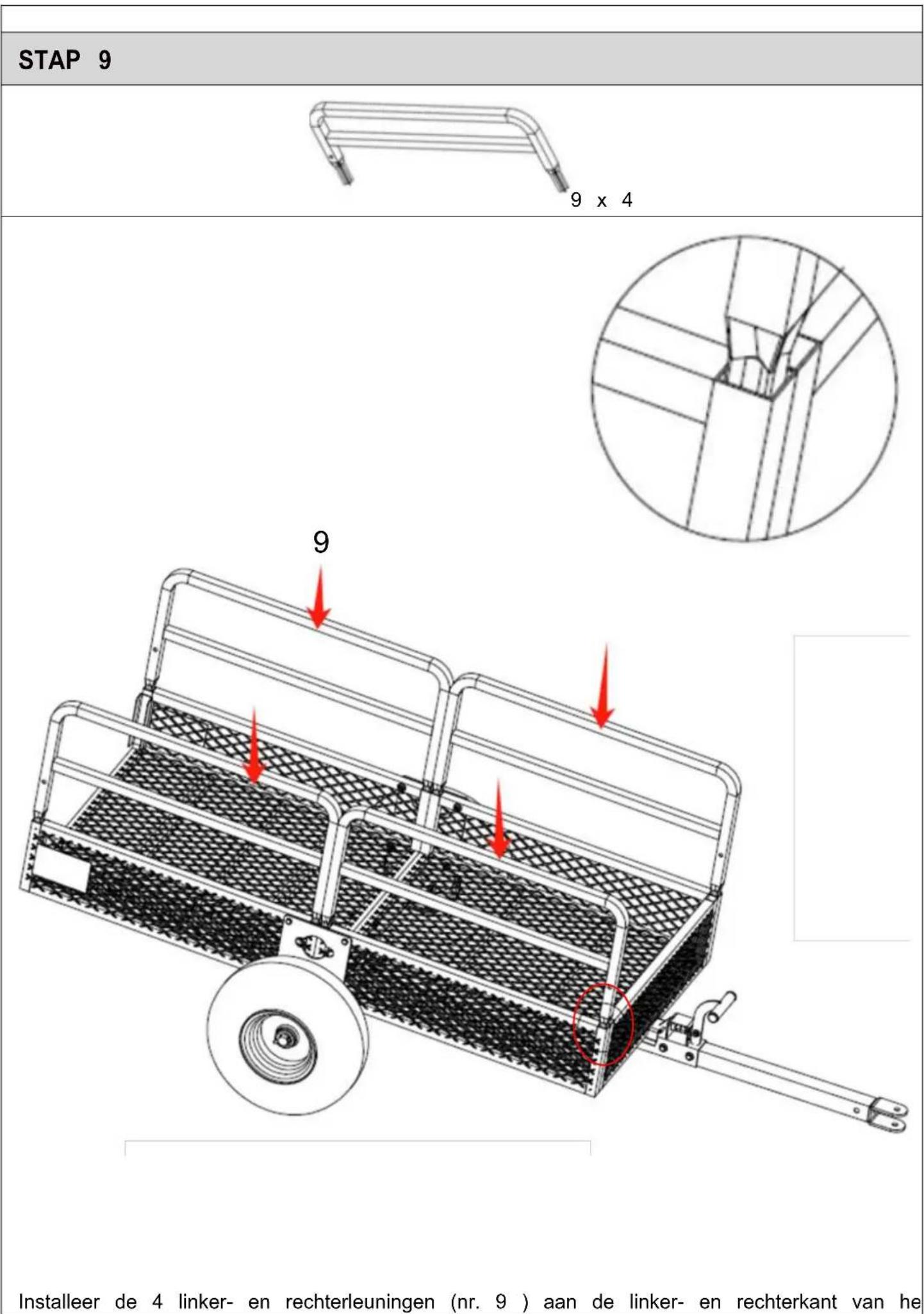

Installeer de 4 linker- en rechterleuningen (nr. 9 ) aan de linker- en rechterkant van he

STAP 10

1. Installeer de voorste leuning (nr. 10) aan de linker- en rechterkant van het frame.
2. Installeer de achterleuning (nr. 11) aan de linker- en rechterkant van het frame.

PRODUCT PARAMETER

Model	TC42 6 8
Volume	15 kubieke voet
Wagengrootte	1370*710*395mm / 54*28*15,5inch
Maximale laadcapaciteit	1 5 00 LBS

Model	TC42 7 8
Volume	22 kubieke voet
Wagengrootte	1490*735*575mm / 58,6*28,9*22,6inch
Maximale laadcapaciteit	1 6 00 LBS

Model	TC4288
Volume	28 kubieke voet
Wagengrootte	1524*810*635mm / 60*32*25inch
Maximale laadcapaciteit	1765 LBS

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730
