TC4288 - Gartenanhänger Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Klappbarer Gartenanhänger
Marke	Vevor
Modell	TC4288
Volumen	28 Kubikfuß (0,79 m³)
Abmessungen (L x B x H)	1524 x 810 x 635 mm (60 x 32 x 25 Zoll)
Maximale Tragfähigkeit	1765 lb (800 kg)
Rahmenmaterial	Lackierter Stahl
Radtyp	2 Vollräder mit Lauffläche
Schutzgeländer	4 abnehmbare Seiten-, Vorder- und Rückwände
Schutzmatte	Kunststoffmatte inklusive
Montage erforderlich	Ja, von 2 Personen, etwa 20 Minuten
Verwendungszweck	Transport von Gartenmaterialien, Werkzeugen usw.
Sicherheitshinweise	Nicht setzen oder stehen; Kinder nicht spielen lassen; maximale Last nicht überschreiten; auf ebener Fläche verwenden
Wartung	Vor jeder Nutzung prüfen; Befestigungen auf festen Sitz überprüfen; nach Gebrauch reinigen
Enthaltene Ersatzteile	Schrauben, Unterlegscheiben, Splinte, Muttern – Ersatzsatz enthalten
Reparierbarkeit	Standardteile verfügbar; Demontage für Reparatur möglich
Garantie	Herstellergarantie (siehe Bedingungen)
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur	Sanven Technology Ltd. (USA); SIHAO PTY LTD (Australien)

Häufig gestellte Fragen - TC4288 Vevor

Wie montiere ich den klappbaren Gartenanhänger Vevor TC4288?

Befolgen Sie die Schritte im Handbuch: Befestigen Sie die Rahmen A und B, installieren Sie die Festplatte und die Achse, montieren Sie die Zugstangen und die Räder, dann befestigen Sie die Schutzgeländer. Die Montage erfordert zwei Personen und dauert etwa 20 Minuten. Tragen Sie eine Schutzbrille und Handschuhe.

Was ist die maximale Tragfähigkeit des Modells TC4288?

Die maximale Tragfähigkeit beträgt 1765 lb (ca. 800 kg). Überschreiten Sie diese Grenze niemals, um Schäden oder Verletzungen zu vermeiden.

Kann ich den Anhänger auf abschüssigem Gelände verwenden?

Es wird empfohlen, den Anhänger nur auf einer ebenen, harten und waagerechten Oberfläche zu verwenden. Vermeiden Sie steile Hänge, um ein Umkippen zu verhindern.

Sind die Reifen aufblasbar?

Nein, die Räder sind Vollgummi (schlauchlos). Das Handbuch weist darauf hin, dass der Reifenventil beim Einbau nach außen zeigt.

Wie pflege ich den Vevor TC4288 Anhänger?

Überprüfen Sie vor jeder Nutzung alle Befestigungspunkte. Reinigen Sie den Anhänger nach Gebrauch, um Rost zu vermeiden. Kontrollieren Sie den Sitz der Schrauben und schmieren Sie die Achsen bei Bedarf.

Sind die Schutzgeländer abnehmbar?

Ja, die seitlichen, vorderen und hinteren Schutzgeländer sind abnehmbar. Sie werden mit Gabel-Splinten befestigt. Sie können sie entfernen, um sperrige Gegenstände zu transportieren.

Welche Werkzeuge werden für die Montage benötigt?

Das Handbuch gibt keine speziellen Werkzeuge vor, aber ein Satz Schlüssel und eine Zange können nützlich sein. Schrauben und Muttern sind beigelegt.

Gibt es eine Garantie auf den Vevor Anhänger?

Die Anleitung erwähnt, dass VEVOR sich das Recht vorbehält, das Handbuch auszulegen. In der Regel ist eine Herstellergarantie enthalten; wenden Sie sich für Details an den Kundendienst.

Kann ich Ersatzteile bestellen?

Ja, die Anleitung enthält eine Teileliste mit Nummern. Im Kit sind bereits Ersatzschrauben enthalten. Für andere Teile wenden Sie sich an den Hersteller oder Händler.

Ist es möglich, den Anhänger zur Aufbewahrung zusammenzuklappen?

Die Anleitung erwähnt keinen Klappmechanismus. Der Anhänger ist nach dem Zusammenbau fest. Die Schutzgeländer können jedoch zur Platzersparnis abgebaut werden.

BEDIENUNGSANLEITUNG TC4288 Vevor

Um auf das Installationsvideo zuzugreifen, scannen Sie bitte den QR-Code.

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung der Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- und Software-Updates informieren.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Gartenanhänger sicher tragen kann.
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile an einem sauberen Arbeitsbereich aus und trennen Sie sie.
9. Es wird geschätzt, dass die Installation dieses Produkts von 2 Personen in 20 Minuten abgeschlossen werden kann.
10. Da für die Montage dieses Produkts eine große Anzahl Schrauben erforderlich ist, werden Ersatzschrauben mitgeliefert. Sie müssen sich also keine Sorgen machen, wenn nach Abschluss der Produktmontage noch Schrauben übrig sind.

Vorsichtsmaßnahmen treffen

1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.
3. Überschreiten Sie nicht die angegebene Gewichtskapazität.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die einen beladenen Gartenanhänger sicher tragen kann.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF.

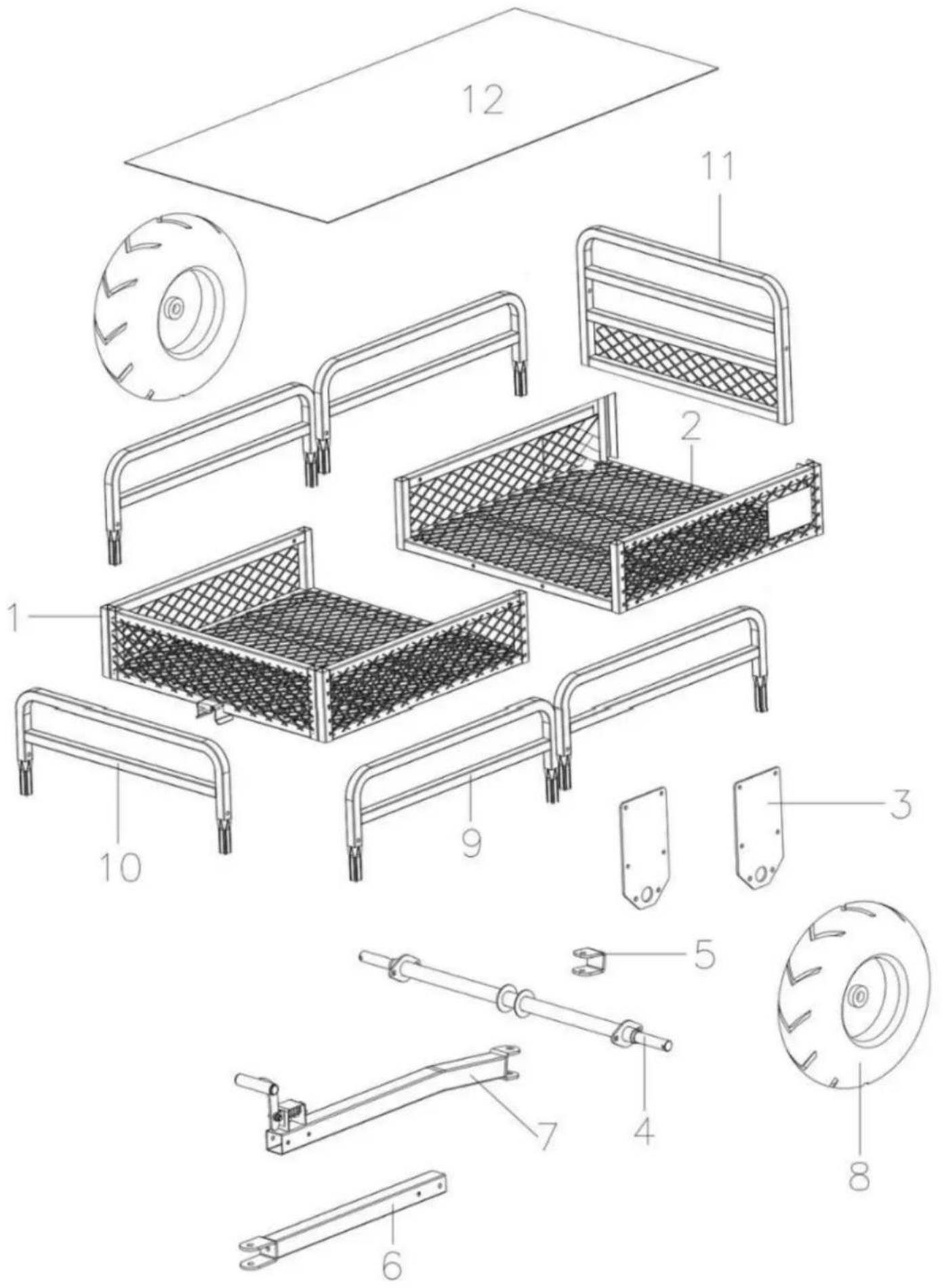

Nr.	Erklärendes Diagramm	Nr.	Erklärendes Diagramm

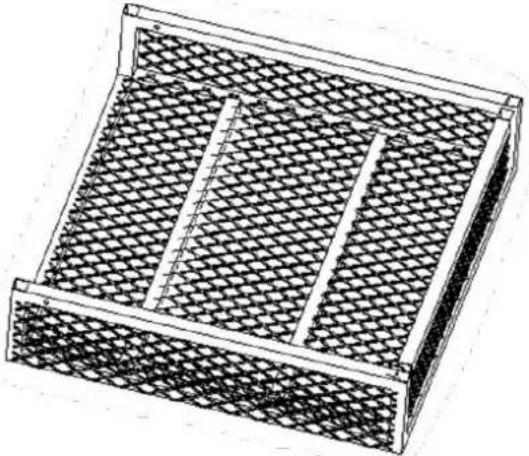

1	Rahmen A	2	Rahmen B
3	Feste Platte X2	4	Achse
5	U-förmiges Teil	6	Pleuelstange A
7	Pleuelstange B	8	Rad X2
9	Linke und rechte Leitplanken X4	10	Vorderes Geländer
11	Hinteres Geländer	12	Kunststoffmatte
Nr.	Erklärendes Diagramm			Menge
A	Schraube M8*70 mm			5
B	Schrauben M8* 45 mm			8
C	Schrauben M10* 25 mm			4
D	Waschmaschine φ 50 * 3 mm			4
E	Schrauben M1 2 * 90 mm			1
F	O - Splint			2
G	Stift			1
H	R - Splintbolzen			1
ICH	D -Typ Splint			4

1. Richten Sie Rahmen A (Nr. 1) und Rahmen B (Nr. 2) in den richtigen Positionen aus (Wagenfläche nach unten).
2. Bei der Befestigung des Rahmens mit Schrauben ist zu beachten, dass die Unterlegscheiben entsprechend den Vorgaben in der Detailzeichnung verwendet werden müssen.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

SCHRITT 2

B x4 Schraube M8*45

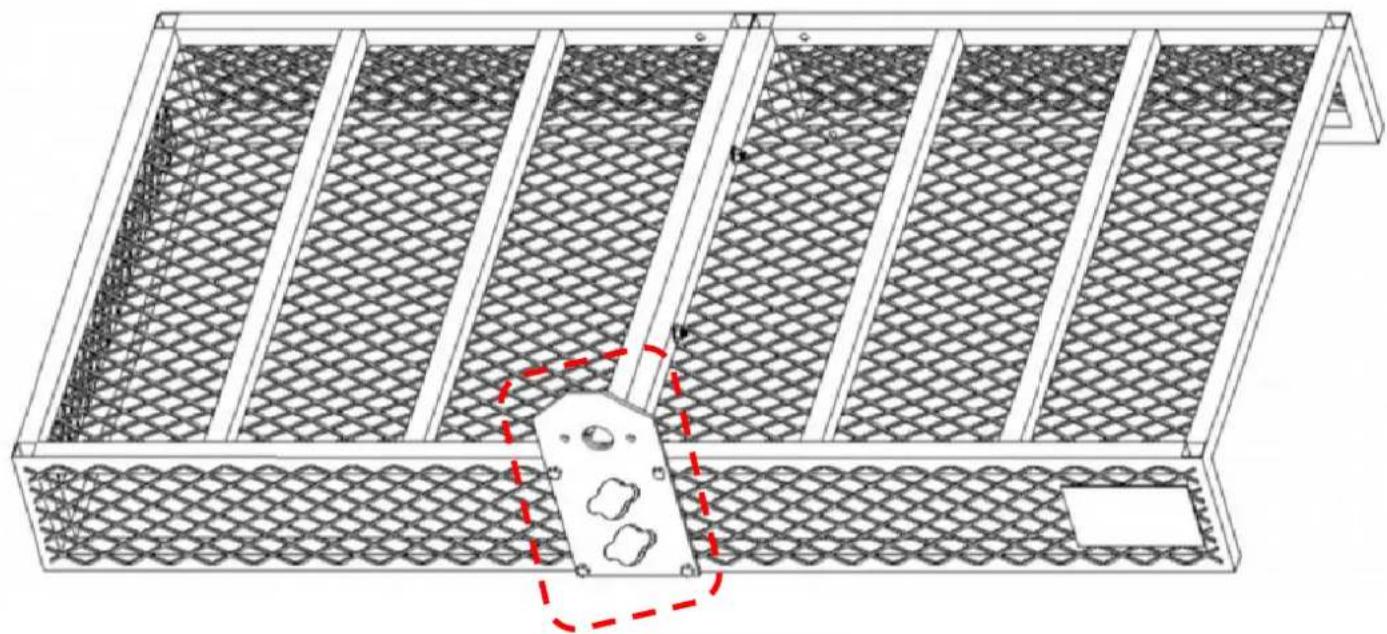

1. Installieren Sie die feste Platte (Nr. 3) am Rahmen.
2. Setzen Sie in die Befestigungslöcher zuerst die Schraube (Nr. B) ein. Setzen Sie dann die Unterlegscheibe und Mutter in der Reihenfolge zur Befestigung.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

SCHRITT 3
4 x1	C x2 Schraube M10* 25

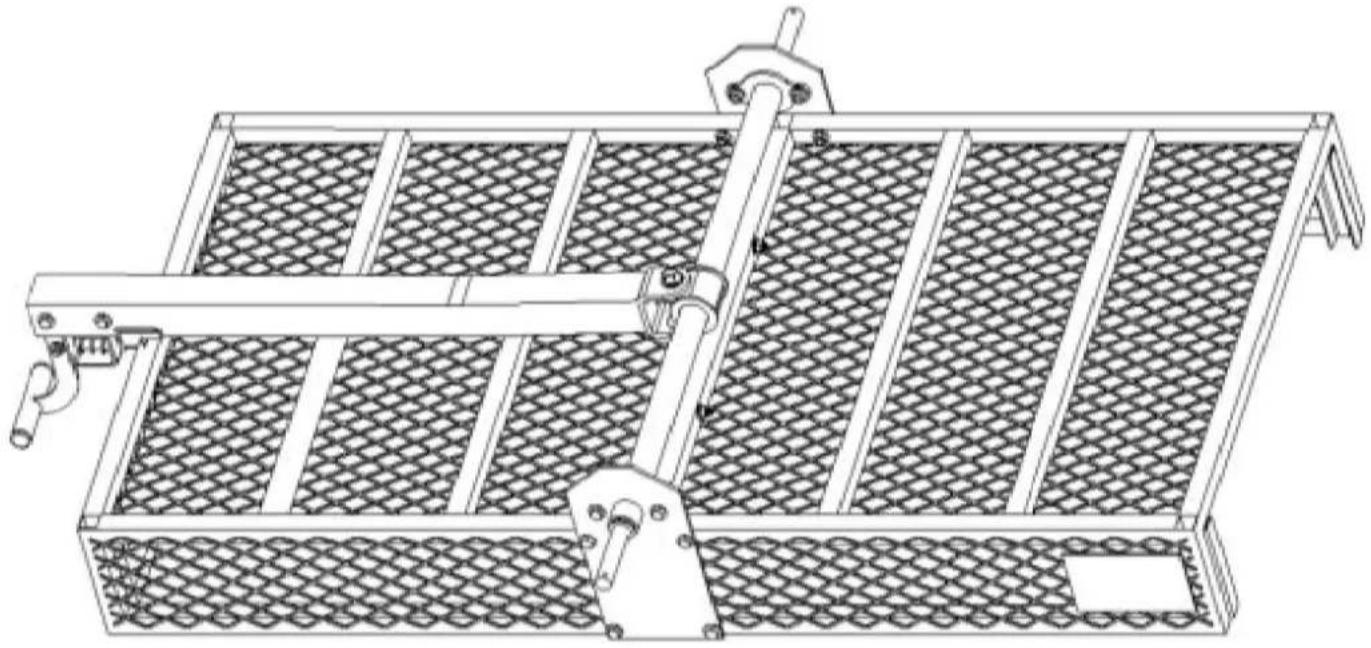

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein .2. Setzen Sie die Schraube (Nr. C ) in die Verbindungslöcher zwischen der Achse und Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und n ut der Reil3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

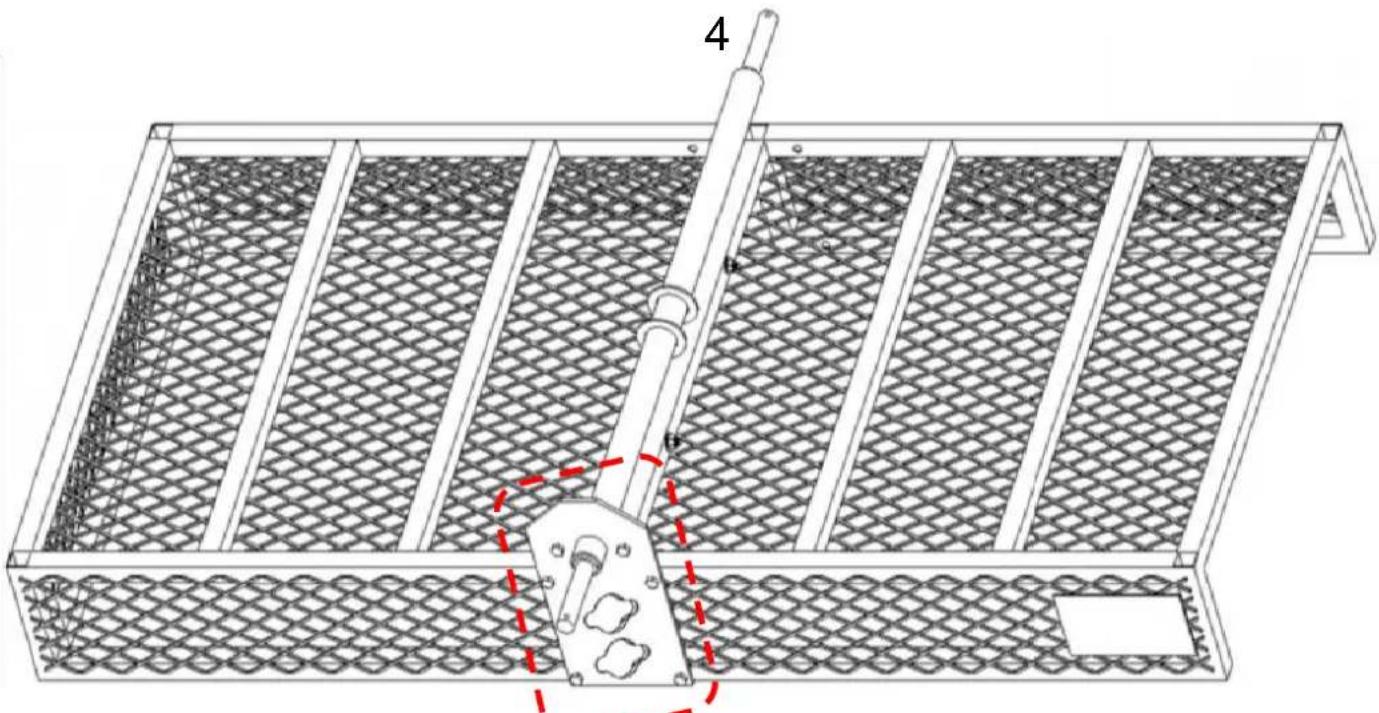

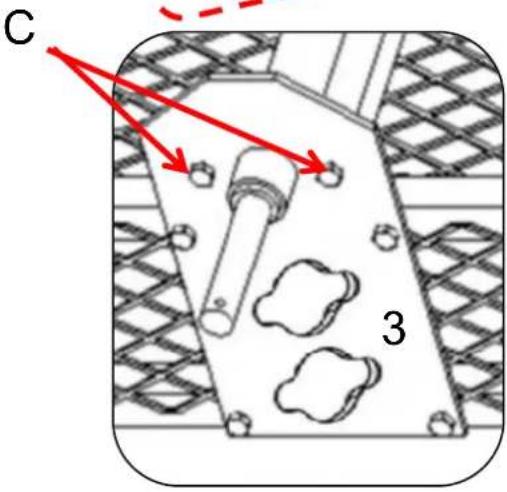

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein.
2. Setzen Sie die Schraube (Nr. C) in die Verbindungslöcher zwischen der Achse und Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und Mutter der Reihe nach auf.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

SCHRITT 4
3 x1	B x4Schrauben M8* 45	C x2 Schraube M10* 25

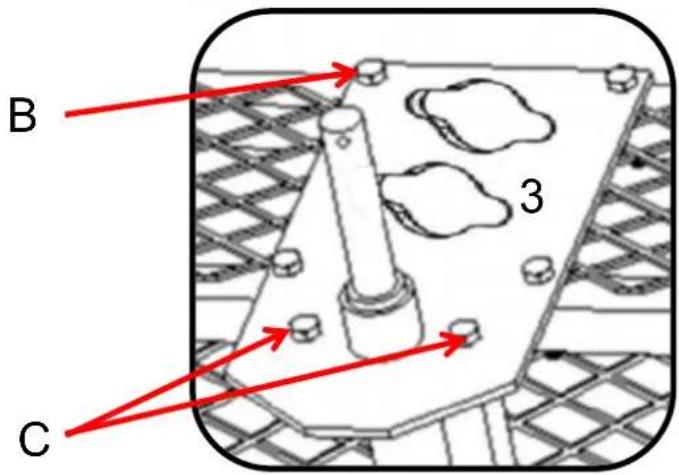

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein .2. Setzen Sie die Schrauben (Nr. B) und (Nr. C ) in die Verbindungslöcher zwischen defesten Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und n ut c3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

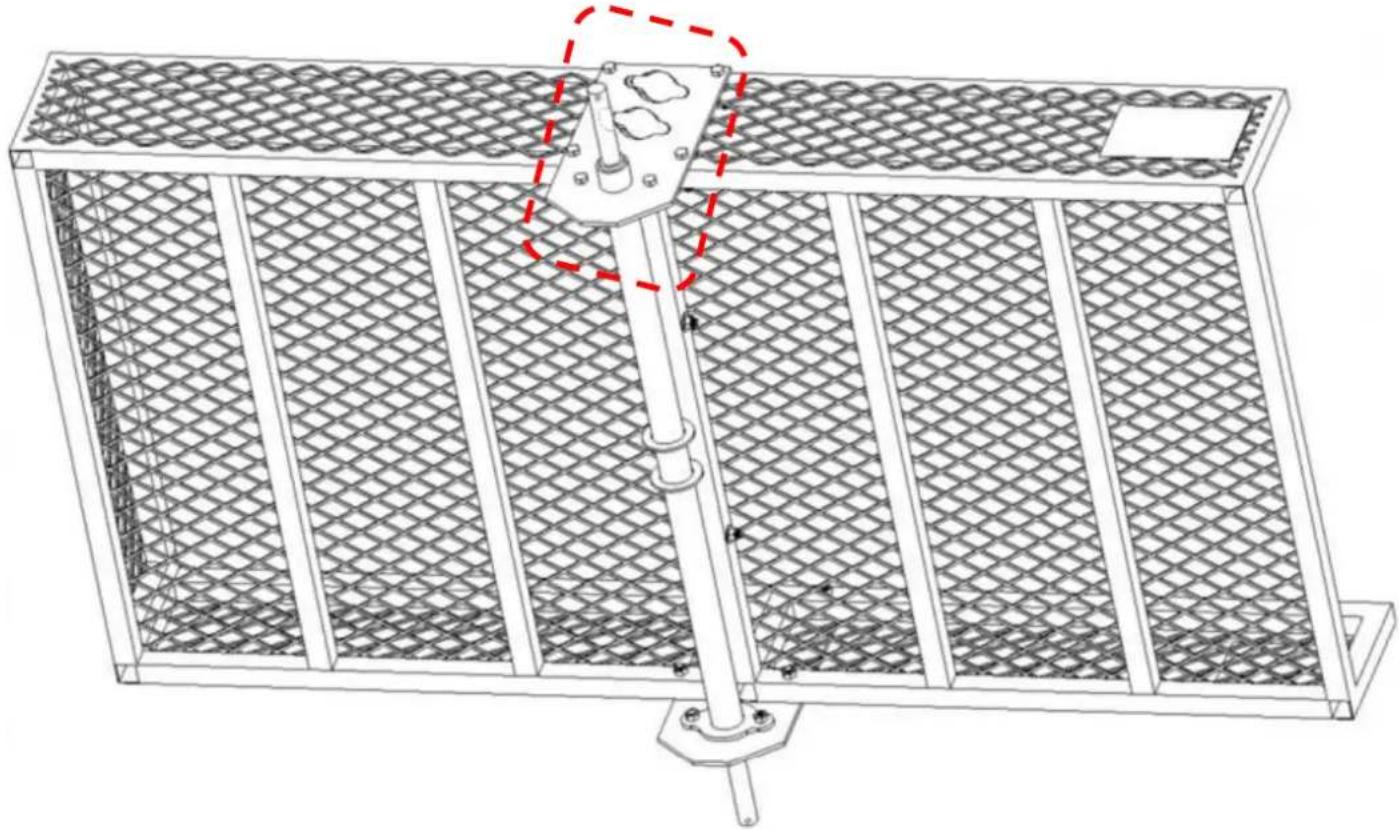

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein.
2. Setzen Sie die Schrauben (Nr. B) und (Nr. C) in die Verbindungslöcher zwischen der festen Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und Mutter der Reihe nach auf.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

SCHRITT 5
Ex1	5 x1	7 x1

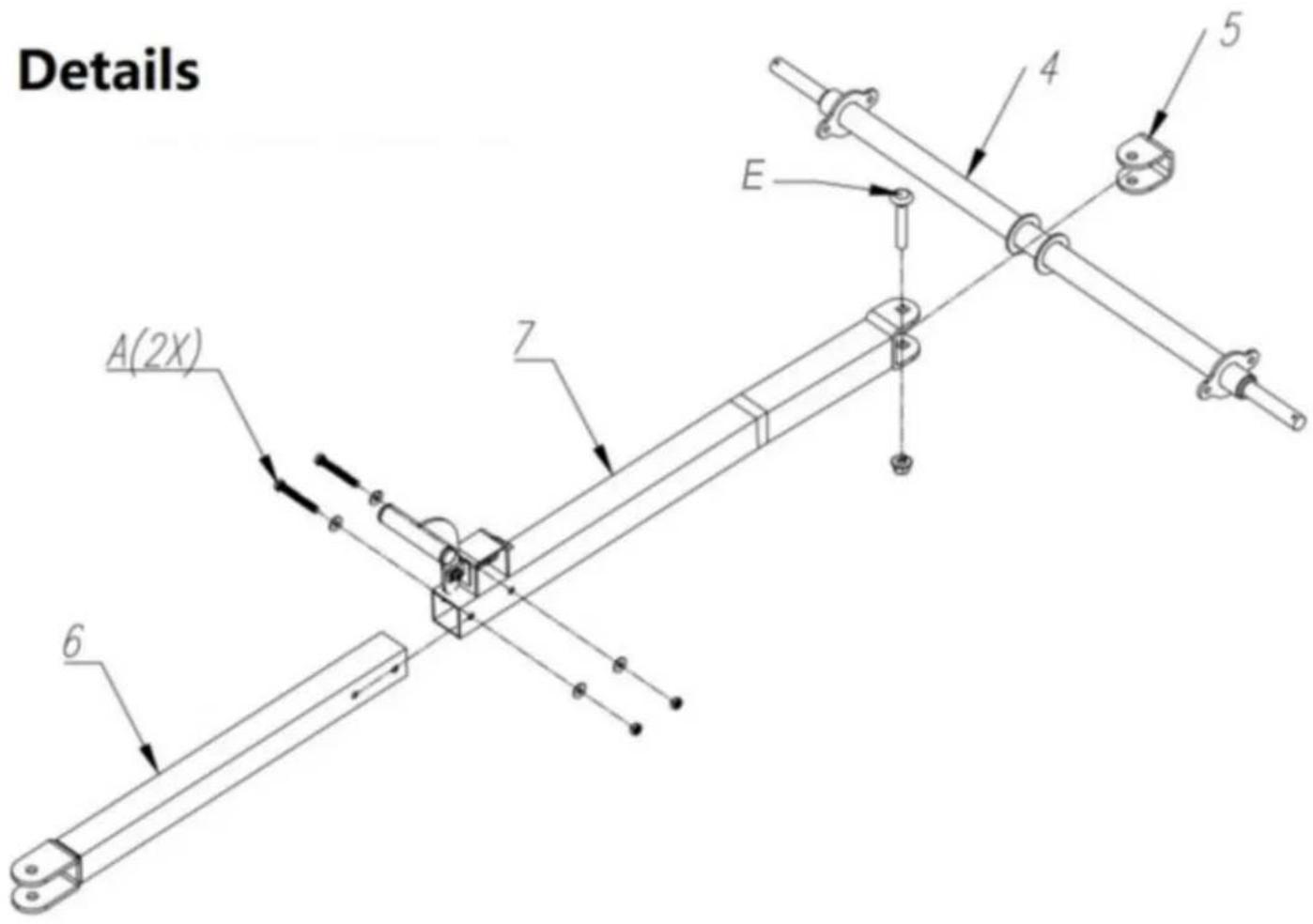

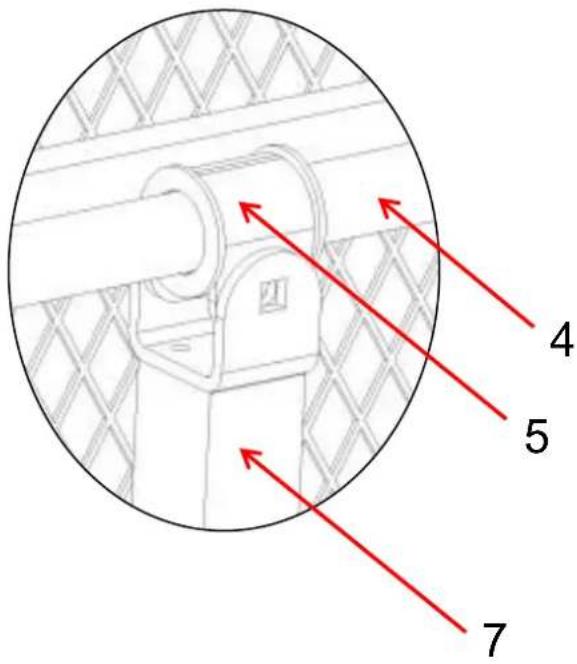

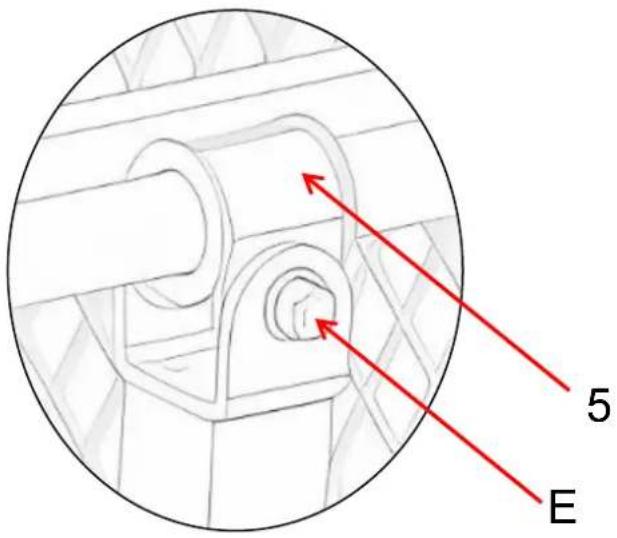

7. Platzieren Sie das U-förmige Teil (Nr. 5) in der mittleren Position der Achse (Nr. 4)8. Richten Sie das U-förmige Teil (Nr. 5) und die Verbindungsstange B (Nr. 7) mit der

Löcher.9. Führen Sie die Schraube ( Nr. E ) durch die Löcher der beiden Verbindungsstangen Sie dann die Mutter auf.
SCHRITT 6
A x2 SchraubeM8*70	6 x1
STEP-1 STEP-2

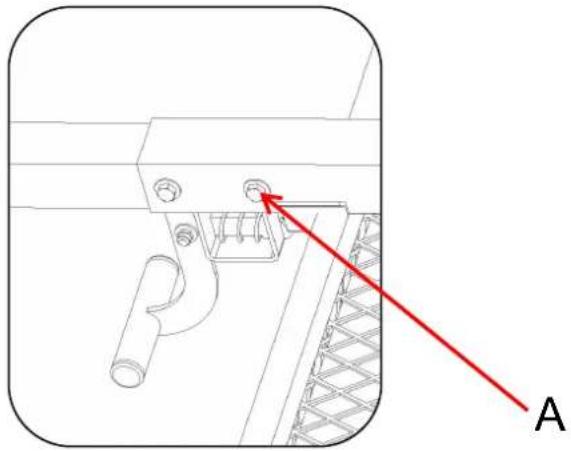

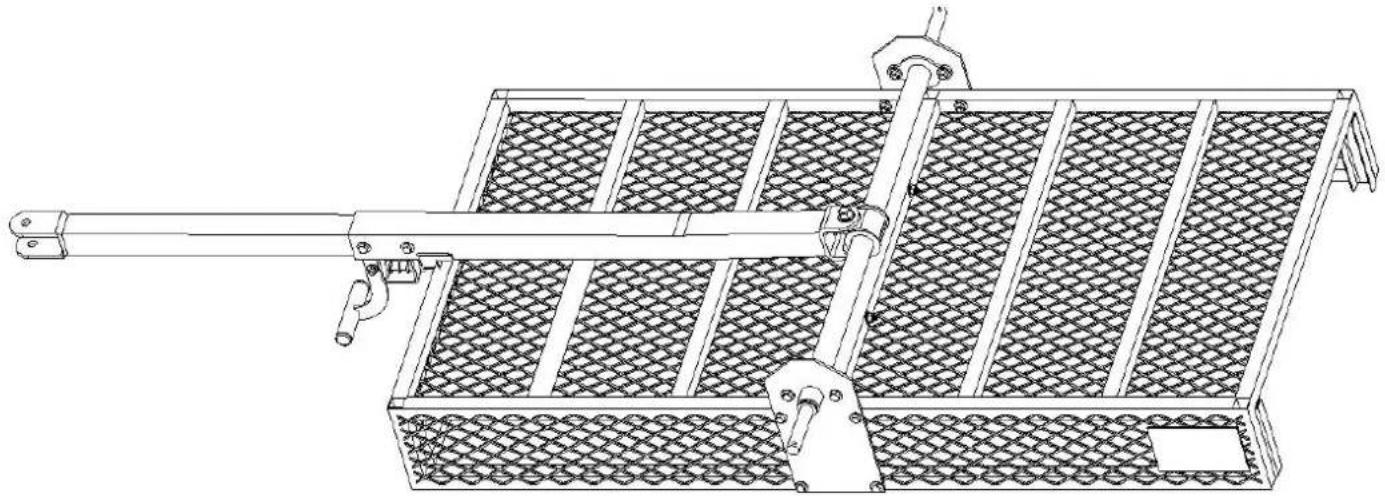

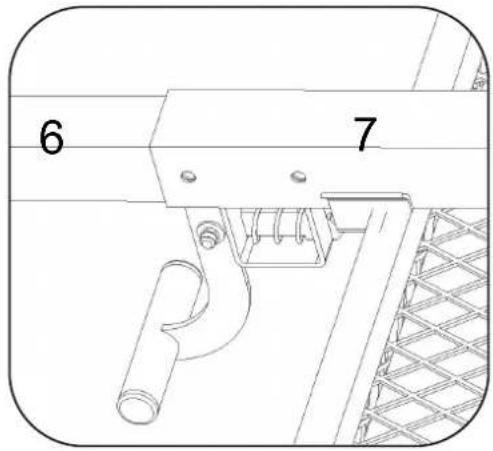

1. Stecken Sie Pleuelstange A (Nr. 6) und Pleuelstange B (Nr. 7) ineinander.

SCHRITT 1 SCHRITT 2

(Nr. A) einsetzen und Unterlegscheibe auflegen in die Anschlusslöcher und setzen Sie dann die Unterlegscheibe und Mutter der Reihe nach auf die andere Seite. 3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

SCHRITT 7
F x2	D x4	8 x2
5. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf die Befestigungswelle des Rads Sie dann das Rad (Nr. 8). in der dafür vorgesehenen Position.6. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf und stecken Sie dann den O-Sp

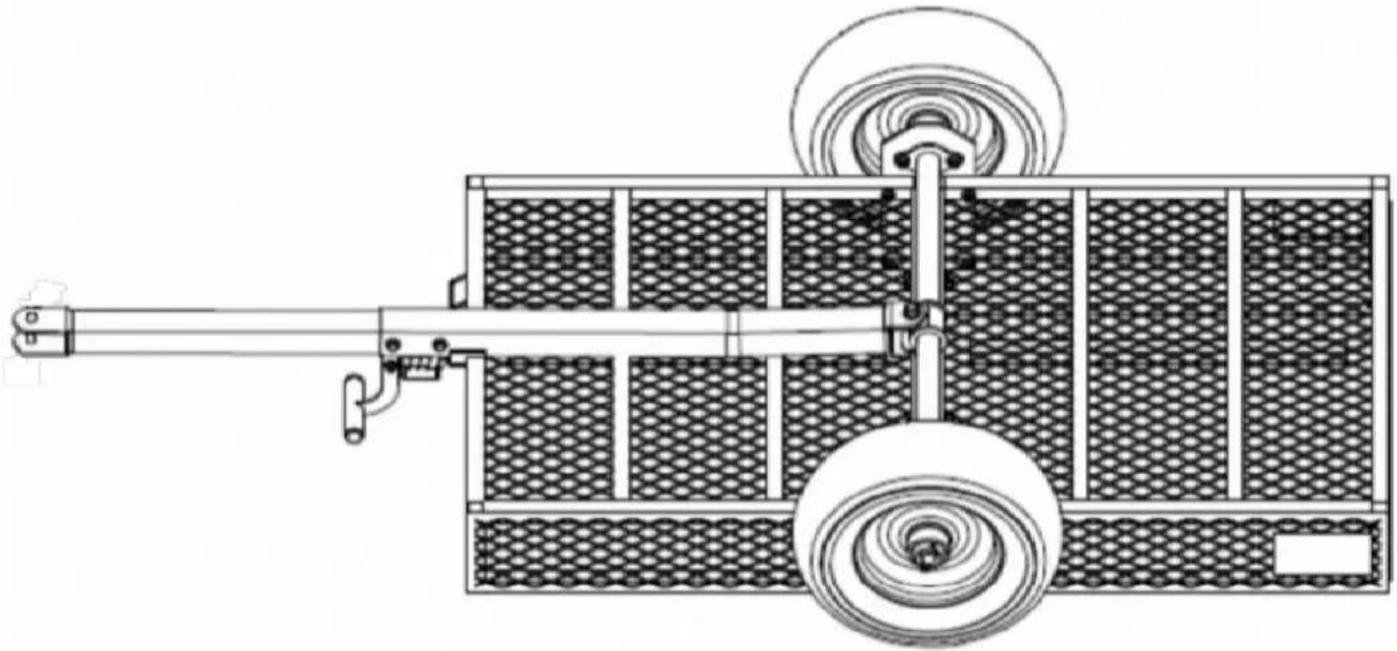

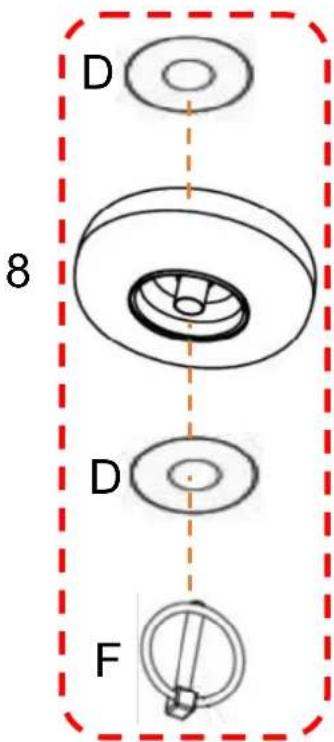

1. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf die Befestigungswelle des Rads und setzen Sie dann das Rad (Nr. 8) in der dafür vorgesehenen Position ein.
2. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf und stecken Sie dann den O-Sp...

das entsprechende Loch auf der Montagewelle.3. Hinweis: Der Aufblasanschluss sollte nach außen zeigen.
SCHRITT 8
G x1	H x1

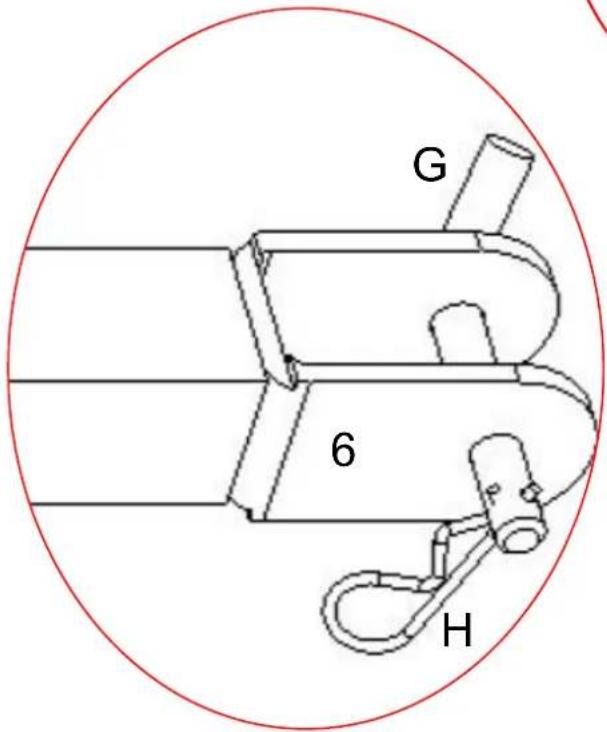

1. Setzen Sie den Stift (Nr. G) in die Pleuelstange A (Nr. 6) ein.
2. Stecken Sie den Splintstift vom Typ R (Nr. H) in das Loch des Stifts (Nr. G).

SCHRITT 9

Installieren Sie die 4 linken und rechten Leitplanken (Nr. 9 ) an der linken und rechten Rahmens.
SCHRITT 10

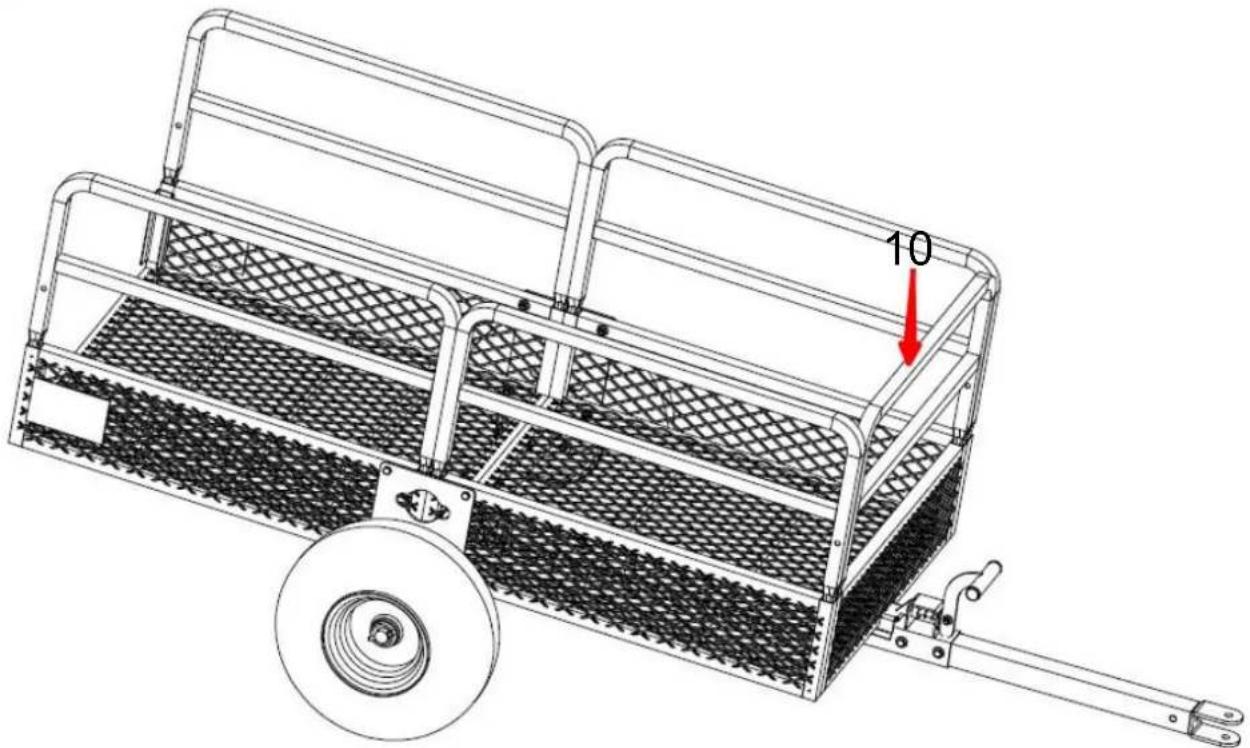

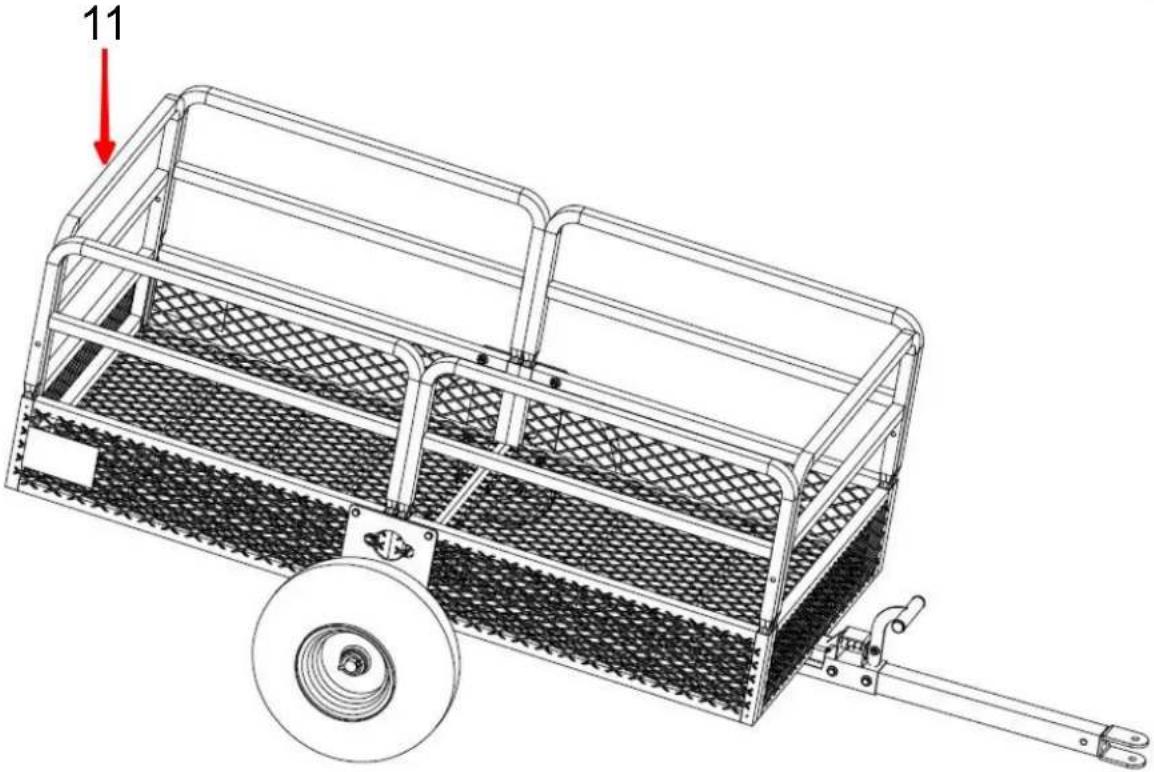

1. Montieren Sie das vordere Geländer (Nr. 10) an der linken und rechten Seite des2. Montieren Sie das hintere Geländer (Nr. 11) an der linken und rechten Seite des
SCHRITT 11
Ich x4	12 x1

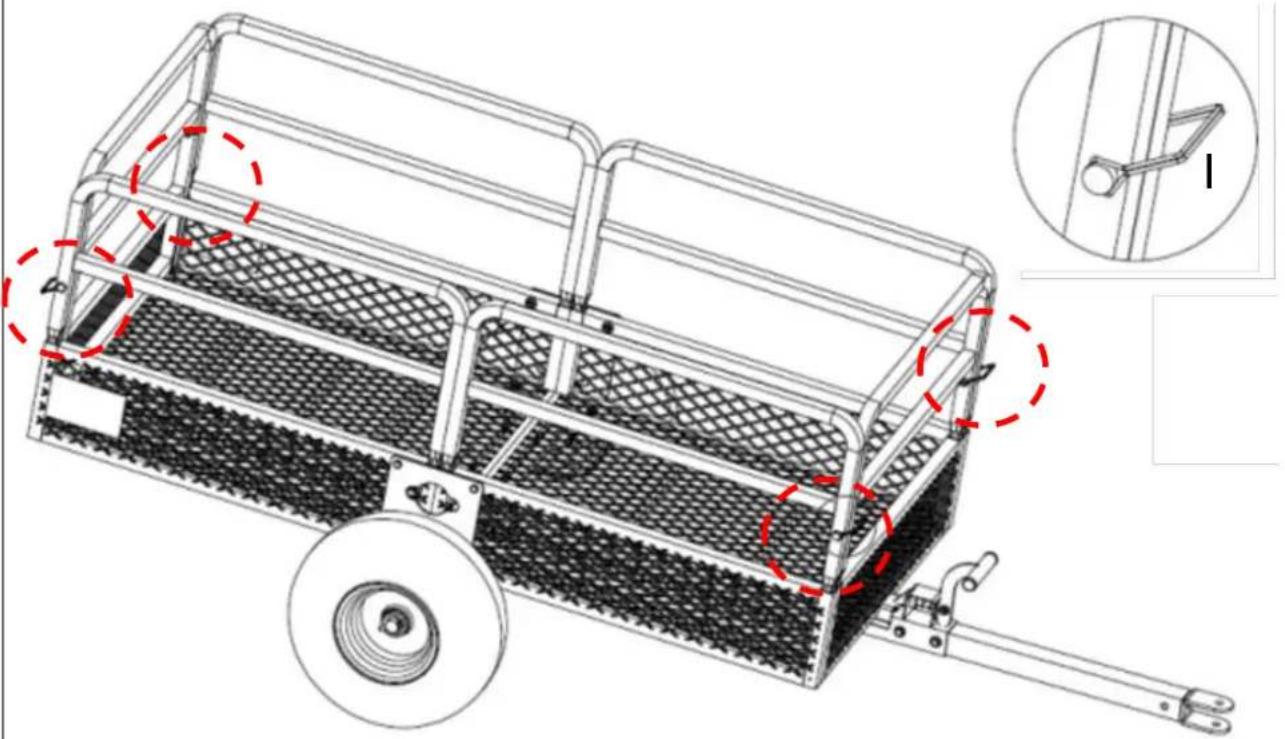

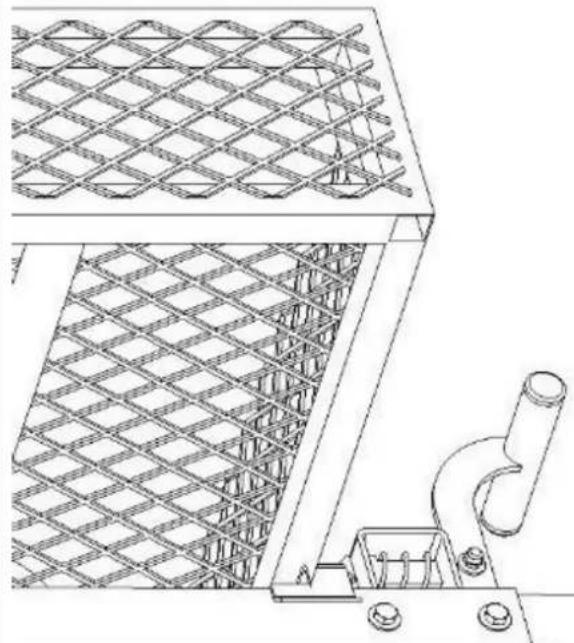

Befestigen Sie alle Geländer an den vier Ecken mit D-Splinten (Nr. I).

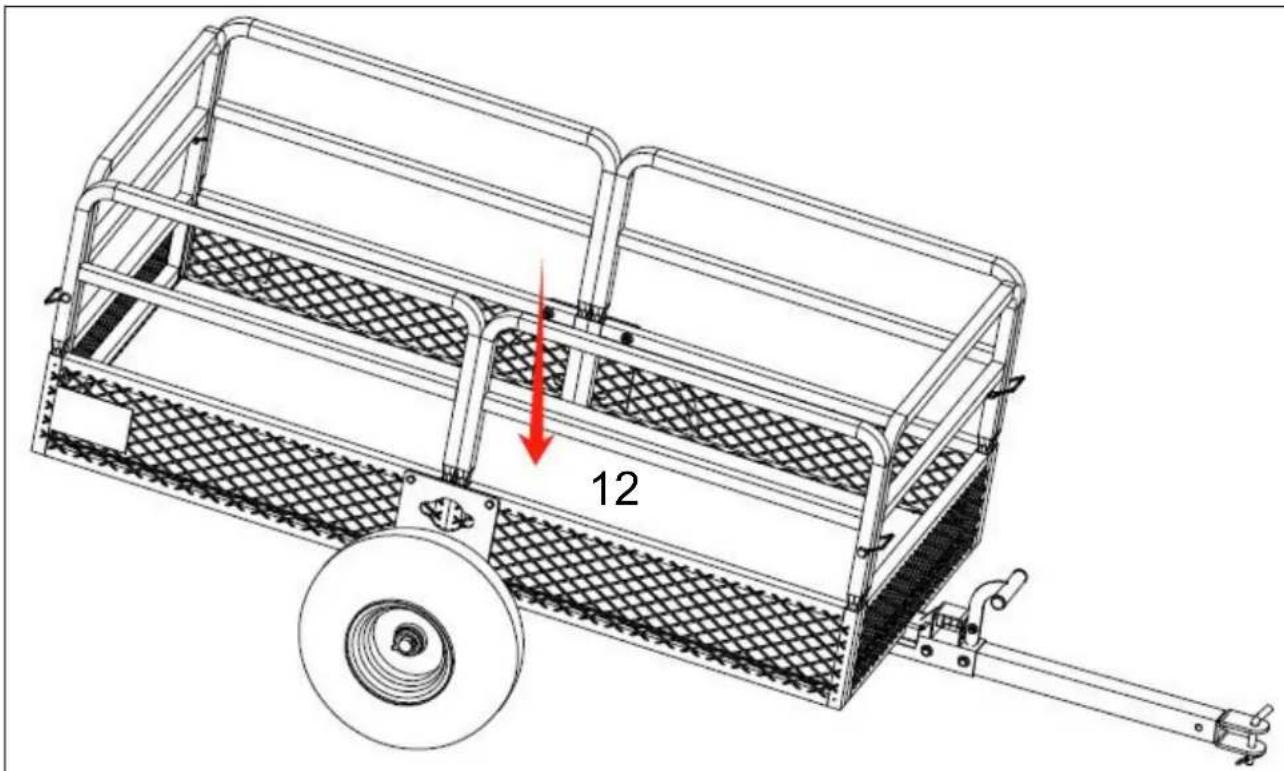

Legen Sie die Kunststoffmatte (Nr. 12) flach in die Ladefläche des Wagens.

PRODUKTPARAMETER

Modell	TC42 6 8
Volumen	15 Kubikfuß
Wagengröße	1370*710*395mm / 54*28*15,5 Zoll
Maximale Ladekapazität	1 5 00 LBS

Modell	TC42 7 8
Volumen	22 Kubikfuß
Wagengröße	1490*735*575mm / 58,6*28,9*22,6 Zoll
Maximale Ladekapazität	1 6 00 LBS

Modell	TC4288
Volumen	28 Kubikfuß
Wagengröße	1524*810*635mm / 60*32*25 Zoll
Maximale Ladekapazität	1765 LBS

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
